塔式起重机常见故障及预防

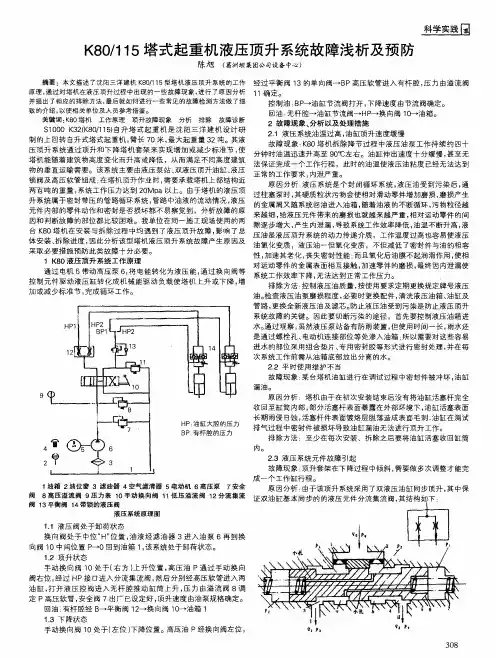

Ｋ８０／１　１　５塔式起重机液压顶升系统故障浅析及预防　陈旭　（葛洲坝集团公司设备中心）　摘要：本文描述了沈阳三洋建机Ｋ８Ｏ／１１５型塔机液压顶升系统的工作　原理，通过对塔机在液压项升过程中出现的一些故障现象，进行了原因分析　并提出了相应的排除方法，最后就如何进行一些常见的故障检测方法做了细　致的介绍，以使相关单位及人员参考借鉴。　关键词：Ｋ８０塔机工作原理顶升故障现象分析排除故障诊断　Ｓ１０００　Ｋ３２（Ｋ８Ｏ／１１５）自升塔式起重机是沈阳三洋建机设计研　制的上回转自升式塔式起重机，臂长７０米，最大起重量３２吨。其液　压顶升系统通过顶升和下降塔机套架来实现增加或减少标；隹节，使　塔机能随着建筑物高度变化而升高或降低，从而满足不同高度建筑　物的垂直运输需要。该系统主要由液压泵站、双液压项升油缸、液压　锁阀及高压软管组成；在塔机顶升作业时，需要承载塔机上部结构近　两百吨的重量，系统工作压力达到２０Ｍｐａ以上。由于塔机的液压顶　升系统属于密封带压的管路循环系统，管路中油液的流动情况，液压　元件内部的零件动作和密封是否损坏都不易察觉到，分析故障的原　因和判断故障的部位都比较困难。我单位在同一施工现场使用的两　台Ｋ８０塔机在安装与拆除过程中均遇到了液压顶升故障，影响了总　体安装、拆除进度，因此分析该型塔机液压顶升系统故障产生原因及　采取必要措施预防此类故障十分必要。　１　Ｋ８０液压顶升系统工作原理　通过电机５带动高压泵６，将电能转化为液压能，通过换向阀等　控制元件驱动液压缸转化成机械能驱动负载使塔机上升或下降，增　加或减少标准节，完成循环工作。　

９　

４　２　

１油箱２油位窗３滤油器４空气滤清器５电动机６高压泵７安全　阀８高压溢流阀９压力表１０手动换向阀１１低压溢流阀１２分流集流　阀１３平衡阀１４带锁的液压阀　液压系统原理图　１．１液压阀处于卸荷状态　换向阀处于中位“Ｈ”位置，油液经滤油器３进入油泵６再到换　向阀１Ｏ中间位置Ｐ—Ｏ回到油箱１，该系统处于卸荷状态。　１－２顶升状态　手动换向阀１０处于（右方）上升位置，高压油Ｐ通过手动换向　阀右位，经过ＨＰ接口进入分流集流阀，然后分别经高压软管进入两　油缸，打开液压控阀进入无杆腔推动缸筒上升，压力由溢流阀８调　定Ｐ高压软管，安全阀７出厂已设定好，顶升速度由油泵规格确定。　回油：有杆腔经Ｂ一平衡阀１２一换向阀１０一油箱１　１．３下降状态　手动换向阀１Ｏ处于（左位）下降位置。高压油Ｐ经换向阀左位，　经过平衡阀１３的单向阀一ＢＰ高压软管进入有杆腔，压力由溢流阀　１　１确定。　控制油：ＢＰ一油缸节流阀打开，下降速度由节流阀确定。　回油：无杆腔一油缸节流阀一ＨＰ一换向阀１Ｏ一油箱。　２故障现象、分析以及处理措施　２．１液压系统油温过高，油缸顶升速度缓慢　故障现象：Ｋ８０塔机拆除降节过程中液压油泵工作持续约四十　分钟ａ，－Ｊ￣ｒｌｑ温迅速升高至９０ｃＣ左右。油缸伸出速度十分缓慢，甚至无　法保证完成一个工作行程，此时的油温使液压油粘度已经无法达到　正常的工作要求，内泄严重。　原因分析：液压系统是个封闭循环系统，液压油受到污染后，通　过柱塞泵时，其硬质粒状污物会使相对滑动零件增加磨损，磨损产生　的金属屑又随系统回油进入油箱，随着油液的不断循环，污物粒径越　来越细，给液压元件带来的磨损也就越来越严重，相对运动零件的间　隙逐步增大，产生内泄漏，导致系统工作效率降低，油温不断升高，液　压油是液压顶升系统的动力传递介质，工作温度过高也容易使液压　油氧化变质，液压油一但氧化变质，不但减低了密封件与油的相容　性，加速其老化，丧失密封性能：而且氧化后油膜不起润滑作用，使相　对运动零件的金属表面相互接触，加速零件的磨损，最终因内泄漏使　系统工作效率下降，无法达到正常工作压力。　排除方法：控制液压油质量，按使用要求定期更换规定牌号液压　油。检查液压油泵磨损程度，必要时更换配件，清洗液压油箱、油缸及　管路，更换全新液压油及滤芯。防止液压油受到污染是防止液压顶升　系统故障的关键。因此要切断污染的途径，首先要控制液压油箱进　水。通过观察，虽然液压泵站备有防雨装置，但使用时间一长，雨水还　是通过螺栓孔、电动机连接部位等处渗入油箱：所以需要对这些容易　进水的部位采用组合垫片、专用密封胶等形式进行密封处理，并在每　次系统工作前需从油箱底部放出分离的水。　２＿２平时使用维护不当　故障现象：某台塔机油缸进行在调试过程中密封件被冲坏，油缸　漏油。　原因分析：塔机由于在初次安装结束后没有将油缸活塞杆完全　收回至缸筒内部，部分活塞杆表面暴露在外部环境下，油缸活塞表面　长期雨侵日蚀，活塞杆件表面镀烙层脱落造成表面毛刺，油缸在测试　排气过程中密封件被损坏导致油缸漏油无法进行顶升工作。　排除方法：至少在每次安装、拆除之后要将油缸活塞收回缸筒　内。　２．３液压系统元件故障引起　故障现象：顶升套架在下降过程中倾斜，需要做多次调整才能完　成一个工作缸行程。　原因分析：由于该顶升系统采用了双液压油缸同步顶升，其中保　

塔式起重机使用过程中常见事故原因预防措施

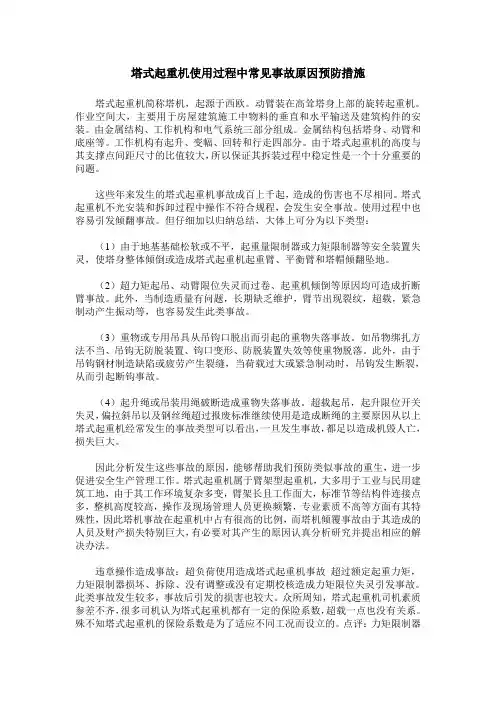

塔式起重机简称塔机，起源于西欧。动臂装在高耸塔身上部的旋转起重机。作业空间大，主要用于房屋建筑施工中物料的垂直和水平输送及建筑构件的安装。由金属结构、工作机构和电气系统三部分组成。金属结构包括塔身、动臂和底座等。工作机构有起升、变幅、回转和行走四部分。由于塔式起重机的高度与其支撑点间距尺寸的比值较大，所以保证其拆装过程中稳定性是一个十分重要的问题。

这些年来发生的塔式起重机事故成百上千起，造成的伤害也不尽相同。塔式起重机不光安装和拆卸过程中操作不符合规程，会发生安全事故。使用过程中也容易引发倾翻事故。但仔细加以归纳总结，大体上可分为以下类型：

（1）由于地基基础松软或不平，起重量限制器或力矩限制器等安全装置失灵，使塔身整体倾倒或造成塔式起重机起重臂、平衡臂和塔帽倾翻坠地。

（2）超力矩起吊、动臂限位失灵而过卷、起重机倾倒等原因均可造成折断臂事故。此外，当制造质量有问题，长期缺乏维护，臂节出现裂纹，超载，紧急制动产生振动等，也容易发生此类事故。

（3）重物或专用吊具从吊钩口脱出而引起的重物失落事故。如吊物绑扎方法不当、吊钩无防脱装置、钩口变形、防脱装置失效等使重物脱落。此外，由于吊钩钢材制造缺陷或疲劳产生裂缝，当荷载过大或紧急制动时，吊钩发生断裂，从而引起断钩事故。

（4）起升绳或吊装用绳破断造成重物失落事故。超载起吊，起升限位开关失灵，偏拉斜吊以及钢丝绳超过报废标准继续使用是造成断绳的主要原因从以上塔式起重机经常发生的事故类型可以看出，一旦发生事故，都足以造成机毁人亡，损失巨大。

因此分析发生这些事故的原因，能够帮助我们预防类似事故的重生，进一步促进安全生产管理工作。塔式起重机属于臂架型起重机，大多用于工业与民用建筑工地，由于其工作环境复杂多变，臂架长且工作面大，标准节等结构件连接点多，整机高度较高，操作及现场管理人员更换频繁，专业素质不高等方面有其特殊性，因此塔机事故在起重机中占有很高的比例，而塔机倾覆事故由于其造成的人员及财产损失特别巨大，有必要对其产生的原因认真分析研究并提出相应的解决办法。

图2 小车布置示意图1.小车运行机构 2.起升机构 3.小车架

图3 旋转装置示意图1.挂梁 2.吊梁 3.滑轮组 4.旋转机构吊梁、旋转梁及滑轮组支架用钢板焊接而成。

由于吊梁要与回转支承装置联接,同时在上面还要

固定回转驱动装置,所以吊梁必须宽大一些。旋转梁的设计计算与吊梁相似,并根据用户的要求在旋转梁下设计4个挂电磁铁的挂钩。滑轮组支架按常

规的设计即可。

旋转机构由回转支承装置和回转驱动装置组成。回转支承装置选用了尺寸紧凑、性能完善、可

以同时承受垂直力、水平力和倾覆力矩的滚动轴承

内齿式回转支承。其中,外座圈与吊梁、内座圈与

旋转梁用螺栓联接,由此将上部分的吊梁与下部分的旋转梁联接成一体。驱动装置是一台带制动电机

的摆线针轮减速器三合一装置,并根据回转支承的

内座圈齿轮模数和用户需要的旋转速度在减速器输

出轴装配一个小齿轮。

4 改造效果

经过用户1年的使用,该台起重小车无任何故障。用户非常满意,既提高了工作效率,又降低了

成本。

作 者:娄方权地 址:柳州市柳州起重机器有限公司邮 编:545005收稿日期:2005-09-12

使用#维修塔式起重机的倾覆原因及预防措施

安徽省特种设备检测院 蔡光辉 张申生 苏 宁 禹言春

塔式起重机(以下简称塔机)大多用于工业与

民用建筑工地。由于其工作环境复杂多变、臂架长

且工作面大、标准节等结构件连接点多、整机高度

较高、操作及现场管理人员更换频繁、专业素质不高等方面的特殊性,因此其事故发生率在起重机中

占有很高的比例。而塔机倾覆事故由于其造成的人

员及财产损失特别巨大,有必要对其产生的原因认

真分析研究并提出相应的解决办法。塔机抗倾覆稳定性应在最不利的载荷组合条件

下进行,若包括起重机自重在内的各项载荷对倾覆

边的力矩之和大于或等于零,则认为起重机是稳定的,反之,将会发生起重机倾覆事故。对各种工况

下塔机将要受到的载荷进行细致的分析及研究,是

保证整机不倾覆的关键所在,同时塔机本身结构及

连接状况也是必须考虑的因素。本文将从超载防护、基础、结构联接、整机偏斜、结构锈蚀及焊缝

龙源期刊网

塔式起重机常见故障分析与措施改进

作者：赵铭

来源：《房地产导刊》2014年第07期

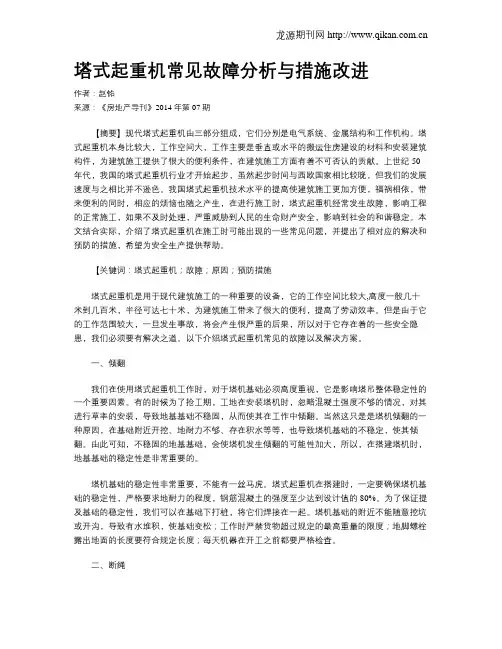

【摘要】现代塔式起重机由三部分组成，它们分别是电气系统、金属结构和工作机构。塔式起重机本身比较大，工作空间大，工作主要是垂直或水平的搬运住房建设的材料和安装建筑构件，为建筑施工提供了很大的便利条件，在建筑施工方面有着不可否认的贡献。上世纪50年代，我国的塔式起重机行业才开始起步，虽然起步时间与西欧国家相比较晚，但我们的发展速度与之相比并不逊色。我国塔式起重机技术水平的提高使建筑施工更加方便，福祸相依，带来便利的同时，相应的烦恼也随之产生，在进行施工时，塔式起重机经常发生故障，影响工程的正常施工，如果不及时处理，严重威胁到人民的生命财产安全，影响到社会的和谐稳定。本文结合实际，介绍了塔式起重机在施工时可能出现的一些常见问题，并提出了相对应的解决和预防的措施，希望为安全生产提供帮助。
