地热安全技术交底

PD-03安全技术交底记录表（W）

（控制类型：W，检查方式：R）

工程名称： 佛寺供电所新建10kV固件 表号： PD-D-01

#2配电台区工程 编号：PD-051652WN20140049-001

组织单位 广州未来工程监理有限公司 日期 2015年1月5 日

工程项目及编号 佛寺供电所新建10kV固件#2配电台区工程

051652WN20140049

交底过程记录：

2015年1月5 日，广州未来工程监理有限公司组织参与《 佛寺供电所新建10kV固件#2配电台区工程》施工管理和施工作业的相关人员对进行施工技术、安全等交底工作。

交底内容提要：

一、总体要求

1、承包单位应健全安全管理机构，完善安全生产目标制度，建立各级安全生产责任制，牢固树立“安全第一，预防为主”思想，全面履行安全生产责任。建立班组每周安全活动日制度，项目部月度安全检查、学习制度，定期总结分析安全生产工作情况，并作好记录。

2、开工前应进行安全风险分析并制定可行的预控措施，制订有针对工程具体内容的施工安全技术措施和应急预案。严格执行《电业安全工作规程》、《电力建设安全工作规程》和南网公司颁发的安全、文明生产规定的有关部分。组织施工人员学习上述规程、规定中与本工程施工有关部分，并经考试合格后方可进行工作。

3、开工前必须进行全面的安全技术交底。分别对施工项目部、班组及全体施工作业人员进行安全技术交底。如有分包单位也应进行全面的安全技术交底。现场负责人每日班前必须对作业人进行安全技术交底，交底人和被交底人必须签名确认；无措施或未交底或交底未签名的，严禁施工。落实三交三查，落实安全风险辨析及预控措施，使全体施工人员均能掌握本工程特点及施工安全技术措施。

1 安全技术交底记录

工程名称 喀左·水木清华10#楼 交底日期 2018年5月27日

施工单位 朝阳市闳厦建筑工程有限公司 分项工程名称 地热地面

交底提要

内容：

一、施工前准备

1、地暖施工进场前要求完成使用材料报审及送样工作，对送样进行封样保存，对于材料、半成品及成品进场要按技术规范、图纸和施工要求进行严格检验，不合格的材料应予退货。

2、每套房间地暖铺设完成后，及时打压、保压，并对保压情况进行观察记录，保压合格后，方可进行地面砼施工。

3、室内砼楼地面上的砂浆、不平整部位已清理干净。

4、室内标高控制线已测设定，并经复核正确。

5、厨房、卫生间内穿过楼地面的设备管线已安装完，管道四周用细石砼填实。

6、铺设在垫层下的室内地暖管道已铺设完成，并经过打压试验。办理完隐检手续。

7、混凝土搅拌机、混凝土地泵安装试运转完成，刮杠、电抹子等工具齐备。

二、施工工艺

清理地面垃圾→干铺20厚苯板保温层→保护层(铝箔) 0.2厚真空镀铝聚酯薄膜→Φ3@50钢丝网→地热管道敷设，专用管卡固定→Φ3@50钢丝网，尼龙扎带固定→细石混凝土现浇层50mm 随打压光→二次抹压→混凝土养护→验收

1、严格控制地暖垫层砼强度，其强度等级为C15细石混凝土，严格按照配合比进行配料搅拌。

2、大面积的砼地面施工，应设置纵向、横向伸缩缝，其缩缝间距不得大于6m，缩缝处、房间四周墙根用2cm厚苯板条嵌入成缝。

3、垫层砼运输时必须做好地暖管道的保护。要求过手推车时，车腿包裹柔软物，地暖管上用木板覆盖且板上不能有钉或尖锐物破坏地热管道。细石砼垫层施工时通知水暖班组人员做好旁站看护工作，防止地暖管损坏、偏位、翘起，做好地暖管道保压情况试压记录。

4、砼垫层应严格按标高控制线控制表面标高，收面时用刮杠刮平，表面用木抹子槎平， 2 铁抹子压光，其平整度、标高的允许偏差为小于5mm。地面表面应平整光滑、无抹纹，墙根、管后等细部处理到位。

1.3.5 安全技术交底记录表

编号： 工程名称 平阳县萧江镇污水收集支干管近期工程 分部分项

工程名称 土方工程

作业部位 作业内容

交底类别 交底日期

交

底

内

容 交底内容：

1、施工前应做好必要的地质、水文和地下管道的调查工作，制定出相应的土方开挖方案，确定合理的开挖方式、施工顺序和边坡防护措施，选择适当的施工机械，开挖土方必须有挖土令。 2、进入现场必须遵守安全生产六大纪律。 3、挖土中发现管道、电缆及其他埋设物应及时报告，不得擅自处理。 4、挖土时要注意秃笔的稳定性，发现有裂缝及倾塌可能时，人员应立即离开并及时处理。 5、人工挖土，前后操作人员间距离不应小于2-3m，推土要在1m以外，并且高度不得超过1.5m。 6、每日或雨后必须检查土壁及支撑稳定情况，在确保安全的情况下继续工作，并且不得将土和其他物件堆在支撑上，不得在支撑下行走或站立。 7、机械挖土，启动前应检查离合器、钢丝绳等，经空车试运转正常后再开始作业。 8、机械不得在输电线路下工作，应在输电线路一侧工作，不论在任何情况下，机械的任何部位与架空输电线路的最近距离应符合安全操作规程要求。 9、电缆两侧1m范围内应采用人工挖掘。 10、电缆两侧1m范围内应采用人工挖掘。 11、配合拉铲的清坡、清底工人，不准在机械回转半径下工作。 12、向汽车上卸土应在车子停稳后进行，禁止铲斗从汽车驾驶室上空越过。 13、场内道路应及时整修，确保车辆安全畅通。各种车辆应有专人负责指挥引导。 14、若设计基础底面低于地下水位，要提前采取降水措施，把地下水位降到开挖底面O.5m以下。 15、基坑开挖前，必须摸清基坑下的管线排列和地质开采资料，以利考虑开挖过程中的意外应急措施（流沙等特殊情况）。 16、清坡清底人员必须根据设计标高做好清底工作，不得超挖。如果超挖不得将松土回填，以免影响基础的质量。 17、开挖出的土方，要严格按照组织设计堆放，不得对于基坑外侧，以免引起地面堆载超荷引起土体位移、板桩位移或支撑破坏。 18、挖土机械不得在施工中碰撞支撑，以免引起支撑破坏或拉损。

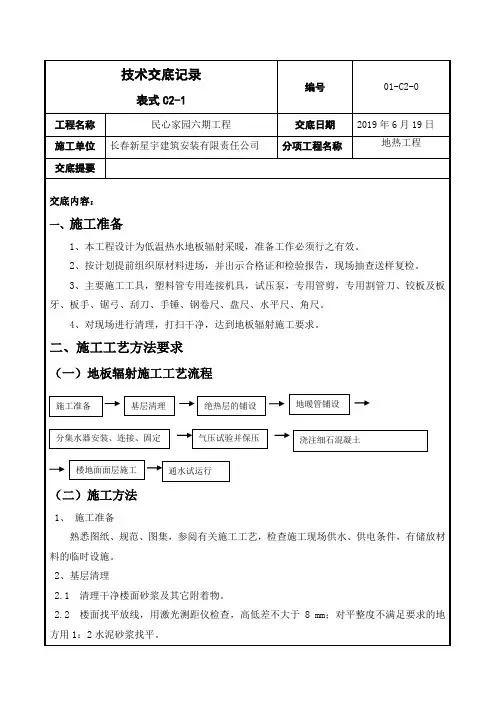

技术交底记录

表式C2-1 编号 01-C2-0

工程名称 民心家园六期工程 交底日期 2019年6月19日

施工单位 长春新星宇建筑安装有限责任公司 分项工程名称 地热工程

交底提要

交底内容：

一、施工准备

1、本工程设计为低温热水地板辐射采暖，准备工作必须行之有效。

2、按计划提前组织原材料进场，并出示合格证和检验报告，现场抽查送样复检。

3、主要施工工具，塑料管专用连接机具，试压泵，专用管剪，专用割管刀、铰板及板牙、板手、锯弓、刮刀、手锤、钢卷尺、盘尺、水平尺、角尺。

4、对现场进行清理，打扫干净，达到地板辐射施工要求。

二、施工工艺方法要求

（一）地板辐射施工工艺流程

（二）施工方法

1、 施工准备

熟悉图纸、规范、图集，参阅有关施工工艺，检查施工现场供水、供电条件，有储放材料的临时设施。

2、基层清理

2.1 清理干净楼面砂浆及其它附着物。

2.2 楼面找平放线，用激光测距仪检查，高低差不大于8 mm；对平整度不满足要求的地方用1：2水泥砂浆找平。 通水试运行 基层清理 绝热层的铺设

楼地面面层施工 地暖管铺设

分集水器安装、连接、固定 气压试验并保压 浇注细石混凝土

注细石混凝土 施工准备 3、绝热层的铺设

绝热材料可采用厚度为20 mm聚苯保温板密度≥20kg/m³，B1级其材质应符合有关规范规定,铺设时将加工好的聚苯保温板满铺在平整、干爽的地表面上，聚苯保温板要切割整齐,板间缝隙要小于等于5 mm。聚苯保温板上平铺0.2厚采暖反射膜（真空镀铝聚脂薄膜），用胶带粘牢形成整体，搭接宽度应大于等于20mm。

4、加热管的配管和敷设

4.1按照设计图纸，选用符合规格尺寸和长度要求的卷管来进行敷设。

图 辐射供暖地板加热管的布管方式

4.2 加热管应严格按照设计图纸标定的管间距和走向铺设，加热管应保持平、直，管间距的安装误差不应大于±10mm。

4.3 加热管安装时应禁止管道拧劲；弯曲管道时，圆弧的顶部应加以限制，并用管卡进行固定，防止出现“死折”。
