地暖安装技术交底

.

. 陕西省建筑工程施工质量验收技术资料统一用表

施工质量验收技术资料通用表

施工技术交底记录 陕ZTY-0019

工程名称 汉中市南关正街片区棚户区改造项目 交底日期 年 月 日

技术交底项目 地暖管道敷设 工程部位 Z10及Z-11#楼

交底提要 PERT地暖管道安装施工流程及工艺 交底对象及人数 采暖班组 .

. 交底内容；施工内容，施工依据，施工准备，操作工艺、质量标准、成品保护事项、绿色施工及安全注意事项。

一、施工内容；

1、 Z10及Z11号楼内1-33层住宅室内地暖管道及其附件安装，其中Z-11号楼为131户，Z-10号楼为98户。

2、PERT地暖管道配套施工内容；聚苯乙烯泡沫塑料板铺设、反射膜(按图设计为铝箔层)，钢丝网片、分集水器、及配套附属项。

二、施工依据：

1、设计院提供的2018年10月的暖通施工图(采暖部分)。

2、设计院提供的Z-10及Z-11号楼给排水施工图(室内部分)。

3、GB/T28799.2-2012«冷热水用耐热乙烯PERT管道系统»。

4、«辐射供暖供冷技术规程»JGJ142-2012图纸说明部分要求。

5、图纸设计的0M-005页，地暖细部做法图要求。

6、《建筑给排水及采暖工程施工质量验收规范》（GB50242-2002）。

7、《建筑节能施工质量验收规范工程》（GB50411-2007）。

三、施工准备；

1、技术准备

1)熟悉图纸；熟悉图纸设计内容，熟悉地暖材料要求(按照图纸设计为PE-RT-de20*2.0型管材)安装位置、管道铺设间距要求、管道距离墙边距离、细部做法(安装大样图0M-005)、施工顺序(大样图中显示)及包含内容。

2)根据图纸在现场查看实际情况(包括现场给水管道安装位置)，确定初步安装思路。

3)查看装修衣柜、设备、卫生间洁具、淋浴室安装具体位置(装修图纸显示具体尺寸)，最终让装修施工放在墙面做好标志，安装地暖时做好避让。 .

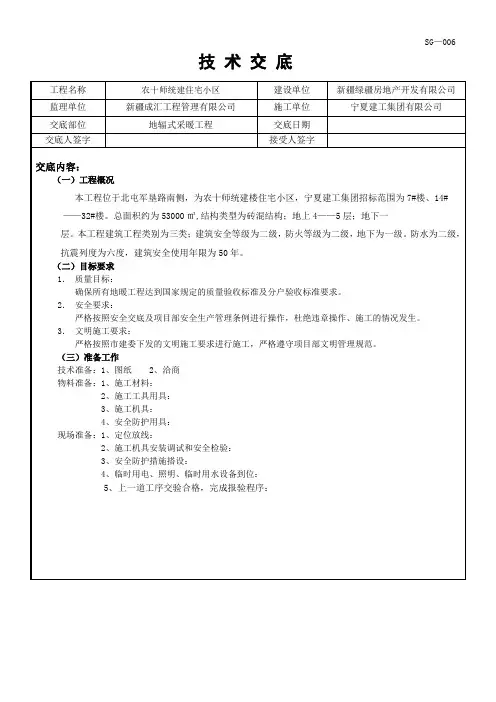

SG—006

技 术 交 底

工程名称 农十师统建住宅小区 建设单位 新疆绿疆房地产开发有限公司

监理单位 新疆成汇工程管理有限公司 施工单位 宁夏建工集团有限公司

交底部位 地辐式采暖工程 交底日期

交底人签字 接受人签字

交底内容：

（一）工程概况

本工程位于北屯军垦路南侧，为农十师统建楼住宅小区，宁夏建工集团招标范围为7#楼、14#

——32#楼。总面积约为53000㎡,结构类型为砖混结构；地上4——5层；地下一

层。本工程建筑工程类别为三类；建筑安全等级为二级，防火等级为二级，地下为一级。防水为二级，抗震列度为六度，建筑安全使用年限为50年。

（二）目标要求

1． 质量目标：

确保所有地暖工程达到国家规定的质量验收标准及分户验收标准要求。

2． 安全要求：

严格按照安全交底及项目部安全生产管理条例进行操作，杜绝违章操作、施工的情况发生。

3． 文明施工要求：

严格按照市建委下发的文明施工要求进行施工，严格遵守项目部文明管理规范。

（三）准备工作

技术准备：1、图纸 2、洽商

物料准备：1、施工材料：

2、施工工具用具：

3、施工机具：

4、安全防护用具：

现场准备：1、定位放线：

2、施工机具安装调试和安全检验：

3、安全防护措施搭设：

4、临时用电、照明、临时用水设备到位：

5、上一道工序交验合格，完成报验程序： （四）交底内容

室内采暖管道安装工程

交底提要：室内采暖管道安装的相关材料、机具准备、质量要求及施工工艺。

一、施工准备

(一)作业条件

1、干管安装：位于管道井内的干管，应把管道井内杂物清理干净，安装好托吊、卡架，未装管道井门前安

装（进户装置、室外直埋管待接近验收交工前安装）。

2、立管安装必须在确定准确的地面标高后进行。

3、支管安装必须在墙面抹灰后进行（主要安装热计量表、阀门等，PB管待地采暖施工时二次浇注前施工）。

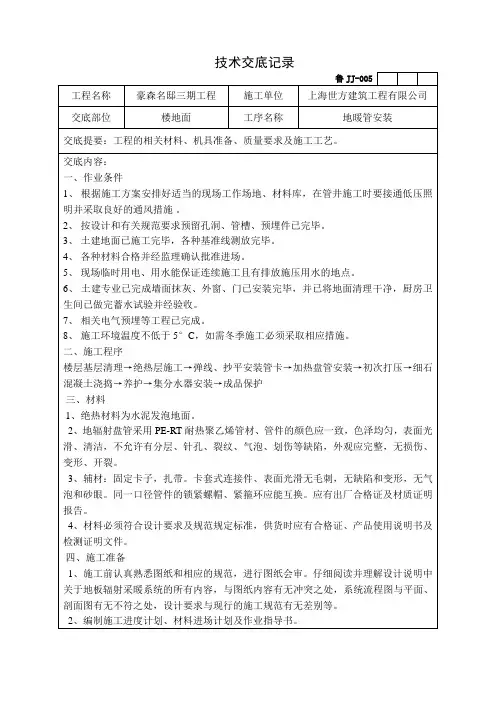

技术交底记录

鲁JJ-005

工程名称 豪森名邸三期工程 施工单位 上海世方建筑工程有限公司

交底部位 楼地面 工序名称 地暖管安装

交底提要：工程的相关材料、机具准备、质量要求及施工工艺。

交底内容：

一、作业条件

1、 根据施工方案安排好适当的现场工作场地、材料库，在管井施工时要接通低压照明并采取良好的通风措施 。

2、 按设计和有关规范要求预留孔洞、管槽、预埋件已完毕。

3、 土建地面已施工完毕，各种基准线测放完毕。

4、 各种材料合格并经监理确认批准进场。

5、 现场临时用电、用水能保证连续施工且有排放施压用水的地点。

6、 土建专业已完成墙面抹灰、外窗、门已安装完毕，并已将地面清理干净，厨房卫生间已做完蓄水试验并经验收。

7、 相关电气预埋等工程已完成。

8、 施工环境温度不低于5°C，如需冬季施工必须采取相应措施。

二、施工程序

楼层基层清理→绝热层施工→弹线、抄平安装管卡→加热盘管安装→初次打压→细石混凝土浇捣→养护→集分水器安装→成品保护

三、材料

1、绝热材料为水泥发泡地面。

2、地辐射盘管采用PE-RT耐热聚乙烯管材、管件的颜色应一致，色泽均匀，表面光滑、清洁，不允许有分层、针孔、裂纹、气泡、划伤等缺陷，外观应完整，无损伤、变形、开裂。

3、辅材：固定卡子，扎带。卡套式连接件、表面光滑无毛刺，无缺陷和变形，无气泡和砂眼。同一口径管件的锁紧螺帽、紧箍环应能互换。应有出厂合格证及材质证明报告。

4、材料必须符合设计要求及规范规定标准，供货时应有合格证、产品使用说明书及检测证明文件。

四、施工准备

1、施工前认真熟悉图纸和相应的规范，进行图纸会审。仔细阅读并理解设计说明中关于地板辐射采暖系统的所有内容，与图纸内容有无冲突之处，系统流程图与平面、剖面图有无不符之处，设计要求与现行的施工规范有无差别等。

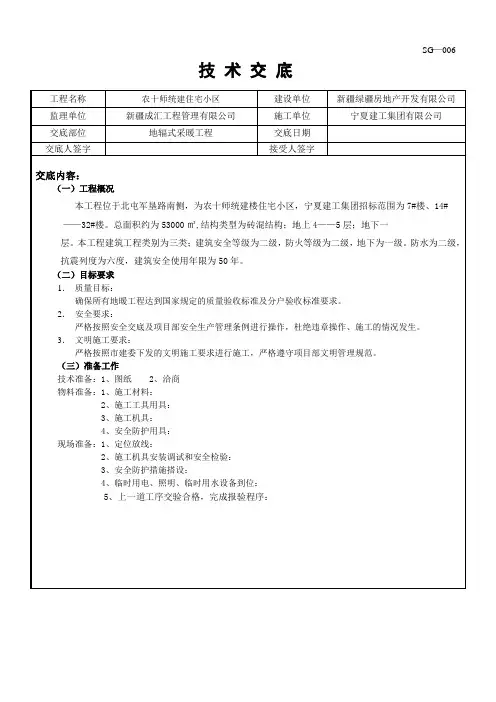

SG—006

技 术 交 底

工程名称 农十师统建住宅小区 建设单位 新疆绿疆房地产开发有限公司

监理单位 新疆成汇工程管理有限公司 施工单位 宁夏建工集团有限公司

交底部位 地辐式采暖工程 交底日期

交底人签字 接受人签字

交底内容：

（一）工程概况

本工程位于北屯军垦路南侧，为农十师统建楼住宅小区，宁夏建工集团招标范围为7#楼、14#

——32#楼。总面积约为53000㎡,结构类型为砖混结构；地上4——5层；地下一

层。本工程建筑工程类别为三类；建筑安全等级为二级，防火等级为二级，地下为一级。防水为二级，抗震列度为六度，建筑安全使用年限为50年。

（二）目标要求

1． 质量目标：

确保所有地暖工程达到国家规定的质量验收标准及分户验收标准要求。

2． 安全要求：

严格按照安全交底及项目部安全生产管理条例进行操作，杜绝违章操作、施工的情况发生。

3． 文明施工要求：

严格按照市建委下发的文明施工要求进行施工，严格遵守项目部文明管理规范。

（三）准备工作

技术准备：1、图纸 2、洽商

物料准备：1、施工材料：

2、施工工具用具：

3、施工机具：

4、安全防护用具：

现场准备：1、定位放线：

2、施工机具安装调试和安全检验：

3、安全防护措施搭设：

4、临时用电、照明、临时用水设备到位：

5、上一道工序交验合格，完成报验程序：

（四）交底内容

室内采暖管道安装工程

交底提要：室内采暖管道安装的相关材料、机具准备、质量要求及施工工艺。

一、施工准备

(一)作业条件

1、干管安装：位于管道井内的干管，应把管道井内杂物清理干净，安装好托吊、卡架，未装管道井门前安

装（进户装置、室外直埋管待接近验收交工前安装）。

2、立管安装必须在确定准确的地面标高后进行。

3、支管安装必须在墙面抹灰后进行（主要安装热计量表、阀门等，PB管待地采暖施工时二次浇注前施工）。
