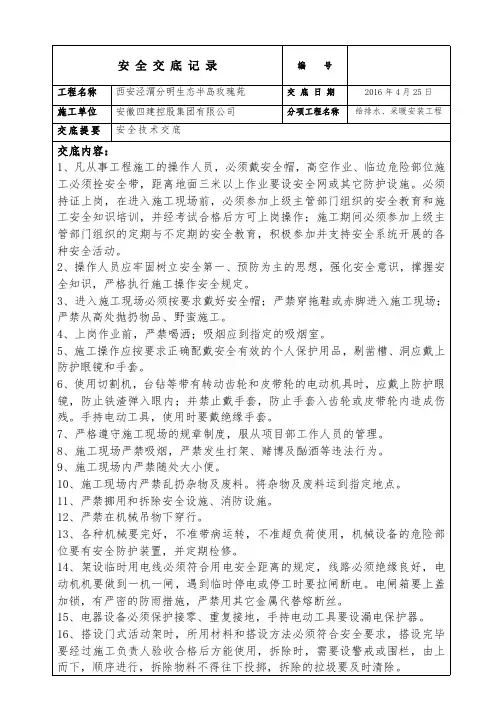

地板采暖安全技术交底

安全交底记录编号

工程名称西安泾渭分明生态半岛玫瑰苑交底日期2016年4月25日

施工单位安徽四建控股集团有限公司分项工程名称给排水、采暖安装工程

交底提要安全技术交底

交底内容：

1、凡从事工程施工的操作人员，必须戴安全帽，高空作业、临边危险部位施

工必须拴安全带，距离地面三米以上作业要设安全网或其它防护设施。必须

持证上岗，在进入施工现场前，必须参加上级主管部门组织的安全教育和施

工安全知识培训，并经考试合格后方可上岗操作；施工期间必须参加上级主

管部门组织的定期与不定期的安全教育，积极参加并支持安全系统开展的各

种安全活动。

2、操作人员应牢固树立安全第一、预防为主的思想，强化安全意识，撑握安

全知识，严格执行施工操作安全规定。

3、进入施工现场必须按要求戴好安全帽；严禁穿拖鞋或赤脚进入施工现场；

严禁从高处抛扔物品、野蛮施工。

4、上岗作业前，严禁喝洒；吸烟应到指定的吸烟室。

5、施工操作应按要求正确配戴安全有效的个人保护用品，剔凿槽、洞应戴上

防护眼镜和手套。

6、使用切割机，台钻等带有转动齿轮和皮带轮的电动机具时，应戴上防护眼

镜，防止铁渣弹入眼内；并禁止戴手套，防止手套入齿轮或皮带轮内造成伤

残。手持电动工具，使用时要戴绝缘手套。

7、严格遵守施工现场的规章制度，服从项目部工作人员的管理。

8、施工现场严禁吸烟，严禁发生打架、赌博及酗酒等违法行为。

9、施工现场内严禁随处大小便。

10、施工现场内严禁乱扔杂物及废料。将杂物及废料运到指定地点。

11、严禁挪用和拆除安全设施、消防设施。

12、严禁在机械吊物下穿行。

13、各种机械要完好，不准带病运转，不准超负荷使用，机械设备的危险部

位要有安全防护装置，并定期检修。

14、架设临时用电线必须符合用电安全距离的规定，线路必须绝缘良好，电

动机机要做到一机一闸，遇到临时停电或停工时要拉闸断电。电闸箱要上盖

加锁，有严密的防雨措施，严禁用其它金属代替熔断丝。

15、电器设备必须保护接零、重复接地，手持电动工具要设漏电保护器。

技术（安全）交底记录

鲁SN－004

工程名称 施工单位

分项工程名称 低温热水地板辐射采暖系统安装 交底日期

交底内容：

1、 概况

一层入口大厅采用低温热水地面辐射供暖系统。供暖热媒为供水45℃，回水35℃的低温热水，水质应满足GB/T29044-2012的要求。

2、 设计要求

1） 地暖采用PE-RT De20X2.3管地板敷设方式。

2） 沿外墙两根盘管间距150mm,其余盘管间距为300mm,门周边敷设膨胀缝。加热管的弯曲半径不得小于6倍的管外径;且填充层内管道不得有接头。

3） 砼填充层与内、外墙、柱交接处应留宽度不小于10mm的不间断的伸缩缝。当长度超过6m时，均按不大于6m间距设置伸缩缝，宽度不小于8mm，用高发泡聚乙烯泡沫塑料填充。管道穿越伸缩缝时应设长度不小于200 mm的柔性套管。

4） 塑料管应用专用塑料管卡固定于绝缘层上。固定点的间距，直管段不应大于700 mm，弯曲管段不应大于300 mm。

5） 加热盘管水压试验0.8Mpa,5分钟降压不超过0..02 Mpa,为合格。加热盘管水压试验合格后带压填充C20细石砼。

项目专业技术负责人： 交底人： 接受人：

山东省建设工程质量监督总站监制

技术（安全）交底记录

鲁SN－004

工程名称 施工单位

分项工程名称 低温热水地板辐射采暖系统安装 交底日期

交底内容：

6） 地板供暖施工应在建筑物封顶后，与地面施工同时进行，入冬以前完成，不易冬季施工，且环境温度不低于5℃。

3、 施工准备

1） 地暖系统施工前，设计图纸已会审、施工工艺标准等文件齐全。

2） 地暖系统施工时，室内其它工序停止作业，确保地暖材料的成品保护。

3） 地暖系统施工前，其它水、电等埋地系统均已施工完毕，并验收合格。

4） 施工区域地面应平整清洁，无裸露的钢筋、水电管线及任何影响施工进行的设备、材料、杂物等。

5） 施工现场有水、电供应，有专用的材料存放地，要保证施工环境温度≥5℃。

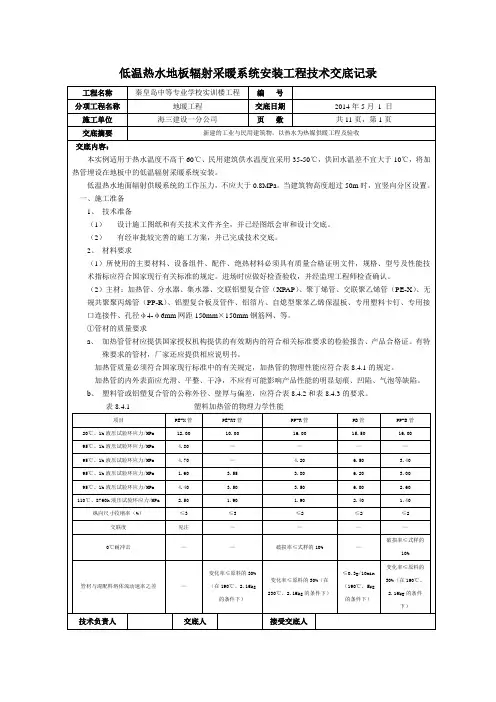

低温热水地板辐射采暖系统安装工程技术交底记录

工程名称 秦皇岛中等专业学校实训楼工程 编 号

分项工程名称 地暖工程 交底日期 2014年5月 1 日

施工单位 海三建设一分公司 页 数 共11页，第1页

交底摘要 新建的工业与民用建筑物，以热水为热媒供暖工程及验收

交底内容：

本实例适用于热水温度不高于60℃、民用建筑供水温度宜采用35-50℃，供回水温差不宜大于10℃，将加热管埋设在地板中的低温辐射采暖系统安装。

低温热水地面辐射供暖系统的工作压力，不应大于0.8MPa。当建筑物高度超过50m时，宜竖向分区设置。

一、施工准备

1、 技术准备

（1） 设计施工图纸和有关技术文件齐全，并已经图纸会审和设计交底。

（2） 有经审批较完善的施工方案，并已完成技术交底。

2、 材料要求

（1）所使用的主要材料、设备组件、配件、绝热材料必须具有质量合格证明文件，规格、型号及性能技术指标应符合国家现行有关标准的规定。进场时应做好检查验收，并经监理工程师检查确认。

（2）主材：加热管、分水器、集水器、交联铝塑复合管（XPAP）、聚丁烯管、交联聚乙烯管（PE-X）、无规共聚聚丙烯管（PP-R）、铝塑复合板及管件、铝箔片、自熄型聚苯乙烯保温板、专用塑料卡钉、专用接口连接件、孔径φ4-φ6mm网距150mm×150mm钢筋网、等。

①管材的质量要求

a、 加热管管材应提供国家授权机构提供的有效期内的符合相关标准要求的检验报告、产品合格证。有特殊要求的管材，厂家还应提供相应说明书。

加热管质量必须符合国家现行标准中的有关规定，加热管的物理性能应符合表8.4.1的规定。

加热管的内外表面应光滑、平整、干净，不应有可能影响产品性能的明显划痕、凹陷、气泡等缺陷。

b、 塑料管或铝塑复合管的公称外径、壁厚与偏差，应符合表8.4.2和表8.4.3的要求。

表8.4.1 塑料加热管的物理力学性能

２０１０年第４期　西部探矿工程　１９７　

地板采暖施工技术　

胡立春　

（新疆三利建筑有限责任公司，新疆奎屯８３３２００）　

摘要：对地板采暖的质量、技术要求、特点、难点等作了详细说明。　

关键词：地板采暖；伸缩节；ＰＥＸ管　

中图分类号：ＴＵ７４文献标识码：Ｂ文章编号：１ＯＯ４—５７１６（２０１Ｏ）Ｏ４一Ｏｌ９７一Ｏ２　

ｌ地板采暖的分类　

地板采暖是通过在地面下敷设热水输送散热盘管，　

利用地面自身的蓄热辐射，将热量向地面上的空间散发　

的一种采暖方式。按照能源分类主要有燃油式、燃气　

式、电热式及其他（垃圾余热、太阳能蓄热式）方式，但是　

为了和传统技术区分，人们习惯按其构造分为：埋设式、　

铺设式、托梁设置式等方式。　２地板采暖的主要特点　

（１）柔和舒服：主要表现在地板采暖可以保持室内　

温度均匀一致。由于人们在室内大部分时间是坐姿或　

站姿，当处在１８℃～２０℃的适宜温度区时，不会产生头　

热脚冷的感觉，所以对北方人们来说这是一种理想的采　

暖方式。　

（２）安全可靠：主要表现在热源可以不设在室内，没　

有火灾的危险；另外一般的地板采暖表面的温度也只有　

３Ｏ℃，没有烧伤的危险，不存在被散热器末端磕伤碰伤　

的问题，更不会有地板结霜的烦恼。　

（３）清洁健康：不在房间点火燃烧，可以保持冬季室　

内空气清洁，同时避免由于风机强制对流换热时吹起来　

的灰尘和细菌被人们吸人，而且由于温差小，在健康上　

很有优势；更值得一提的是地面温度较高，同时可以破　

坏冬季壁虱等寄生虫的生存环境，并防止霉菌的产生。　

（４）增大了房间有效使用面积：采用低温地板辐射　

采暖，管道全部在地面以下，只要有６０ｃｍ×８０ｃｍ左右　

的分配器装在厨房窗上或暗柜里即可，可以自由地装修　墙面、地面、摆放家具。同时，建筑使用面积可增加３　

左右。　

３工程施工措施　

３．１工艺流程　

地面高程抄平放线一清理地面基层找平一铺设防　

潮层—铺设聚苯板保温层一铺设低碳钢丝网一铺设　

ＰＥＸ管调正间距、固定管一安装分水器一与集水系统
