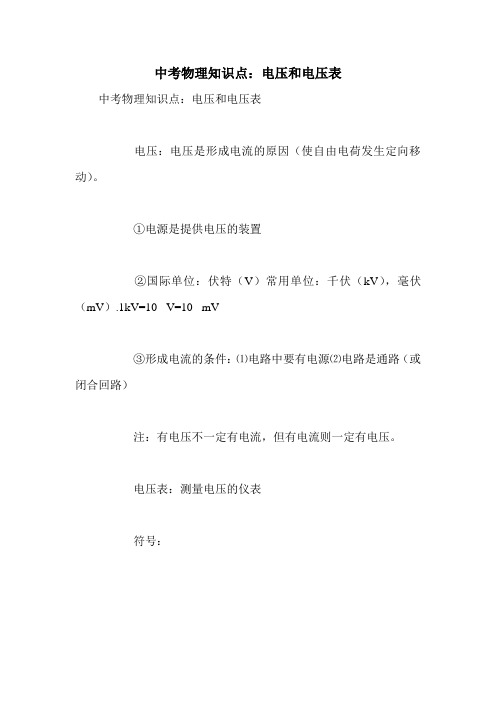

中考物理知识点：电压和电压表
中考物理知识点：电压和电压表
电压：电压是形成电流的原因（使自由电荷发生定向移动）。

①电源是提供电压的装置
②国际单位：伏特（V）常用单位：千伏（kV），毫伏（mV）.1kV=10 V=10 mV
③形成电流的条件：⑴电路中要有电源⑵电路是通路（或闭合回路）
注：有电压不一定有电流，但有电流则一定有电压。

电压表：测量电压的仪表
符号：
其内阻很大，接入电路相当于断路。

①构造：接线柱，量程，示数，分度值。

②使用方法：⑴观察，调零（当指针在0刻度上下一点点时，要先调零）
⑵电压表要并联在电路中
⑶电流要从+接线柱入，-接线柱出。

⑷被测电压不要超过电压表的量程。

在不超过电压表量程的前提下，电压表可以直接接在电源的两极，测出电源电压。

③量程和分度值：实验中常用的电压表有2个量程，0～3V和0～15V。

注：要测谁的电压则电压表与谁并联，反之电压表与谁并联则测量谁的电压。

方法：判断电压表与谁并联时，主要观察电压表的两个接线柱是直接接在哪个用电器的两端。

④常见的电压值：
⑴一节干电池的电压：1.5V
⑵一节蓄电池的电压：2V
⑶家庭照明的电压：220V
⑷动力（工业）用电的电压：380V
⑸手机电池：3.7V
⑹对人的安全电压是：不高于36V。

电压以及电压表的知识总结
电压以及电压表的知识总结如下：
一、电压的概念
电压是电势差的简称，是衡量单位电荷在静电场中由于电势不同所产生的能量差的物理量。

电压的大小等于单位正电荷因受电场力作用从A点移动到B点所做的功，电压的方向规定为从高电位指向低电位的方向。

二、电压的单位
电压的国际单位制为伏特（V，简称伏），常用的单位还有毫伏（mV）、微伏（μV）、千伏（kV）等。

三、电压的分类
电压可分为高电压，低电压和安全电压。

以电气设备的对地的电压值为依据的，对地电压高于或等于1000V的为高压；对地电压小于1000V的为低压。

安全电压指人体较长时间接触而不致发生触电危险的电压。

按照国家标准《GB3805-83》安全电压规定了为防止触电事故而采用的由特定电源供电的电压系列，这个电压的上限值，即两导体间或任一导体与地之间的电压，在任何情况下，都不得超过交流（50~500Hz）有效值50V。

四、电压表的使用规则
1．校零：测量前一定要校零。

2．并联：电压表必须和被测的用电器并联。

3．“+”“-”接线柱的接法要正确（必须使电流从“+”接线
柱流进电压表、从“-”接线柱流出）。

4．量程：被测电压不要超过电压表的最大量程，在不超量程的情况下，尽量选择小量程，这样可以使读数更精确。

5．读数：读数时，要看清接线柱上标的量程，对应分度值读数。

请注意，由于电压的种类和特性多样，电压表的使用也需要根据具体情况进行选择和调整。

在实际应用中，需要遵循相关的安全规定和操作规程，以确保人员和设备的安全。

A B C D 电压和电压表的使用（一）班级 姓名学习目标：1、知道电压的作用，电压的单位：2、认识电压表的量程，会正确选择电压表的量程，正确读数。

3、会把电压表正确接入电路学习重点：电压的作用及单位，电压表的使用学习难点：电压的理解，用电压表测电压。

一、前置练习1、水压是产生_ __的原因；__ __是产生电流的原因，而电源是提供 的装置。

电压用符号 表示，电压的国际单位是 ，用符号 表示。

一节干电池的电压是： ；家庭电路（照明电路、生活用电）的电压是： ；对人体的安全电压是： 。

2、电压表是测量 大小的仪表。

它在电路中的符号为 。

正确使用电压表的规则：①电压表要 联在被测电路的两端；②必须使电流从电压表的 " "接线柱流进，从" "接线柱流出；③被测电压不要超过电压表的 ，在不能预知估计被测电压大小时，要先用最大量程，并且 ，根据情况改用小量程或换更大量程的电压表；④电压表可以直接接到电源的正负极上，测出的电压是电源电压。

3、串联电路两端的总电压 各部分电路两端的电压 ；在并联电路中，各支路两端的电压都 。

串联电池组的总电压等于单节电池的电压 ；并联电池组的电压 单节电池的电压。

二、随堂练习1、装有两节新干电池的手电筒，它的电压是_____V ；三节蓄电池串联电压共 V ；家庭照明电路电压是______V ，2、500 mV ＝__ __V ＝__ __μV 200 V ＝__ __kV3、使用电流表、电压表时，都应预先估计被测电流或电压的大小，然后选用合适的量程。

若不能预先估计，则应选电表_______（选填“较大”或“较小”）的量程，并采用___________法来判断被测量值是否大于电表的量程。

4、如图所示，当量程为0~3V 时，电压表指针的读数为__ __V ，当量程为0~15V 时，电压表指针的读数为______V 。

5 ( )6、下列说法中正确是 （ ）L2L 1 L 2 L 1 2A ．电路两端有电压，电路中就一定有持续的电流B ．只要是通路，电路中就一定有电流C ．电压是电路中形成电流的原因D ．电路中有电流不一定有电压三、形成练习1、一个小电动机正常工作，要求电源电压是6 V ，需_____节蓄电池串联或需____节干电池串联．2、在测量电压时，闭合开关发现表针偏转超过了最大刻度，这是因为 ，如果表针向着没有刻度的一方偏转，这是因为 ，如果指针偏转角度很小，这是因为 。

电压及电压表的使用一、电压是使电荷定向移动形成电流的原因，电源是提供电压的装置。

电压用字母U表示，单位伏特（科学家的名字），简称伏，用V表示。

二、常见的电压大小：一节干电池1.5V 学生实验蓄电池2V人体安全电压24V 家庭电路电压220V 动力电路电压380V三、电压表：用来测量一段电路两端电压的仪表叫电压表，用符号○V表示。

1、电压表的结构：表盘三个接线柱“-、3、15”，接“-、3”两个接线柱，量程为0-3V，分度值为0.1V；接“-、15”两个接线柱，量程为0-15V，分度值为0.5V2、电压表的使用规则①电压表要并联在电路中：测量哪一部分电路两端的电压，必须把电压表和这部分电路两端并联。

②“＋”“－”接线柱的接法要正确:连接电压表的接线柱时，必须让电流从“正”接线柱流入，从“负”接线柱流出。

③被测电压不能超过电压表的量程：电压表的量程是电压表允许测量的电压的最大值，如果超过了量程，会使指针偏转到右侧没有刻度的位置，导致电压表损坏。

先用大量程试触，确定合适量程○4电压表在电路中相当于断开的电键可以直接接在电源两段3、电压表与电流表比较比较电压表电流表用途测量电路两端的电压测量电路中的电流符号连接方法并联在被测电路的两端串联在被测电路中与电源相接可以直接并联在电源两极上绝对不能不经过用电器直接连到电源两极上相同点使用前要调零，弄清量程、分度值；使用时都要使电流从正接线柱流入、负接线柱流出，都要选择合适量程，都要等指针稳定时再读数值，不能估计出电流值、电压值时可用试触法判断是否超过量程四、串、并联电路电压规律1、串联电路两端的总电压等于各部分电路两端的电压之和，即U＝U1＋U2＋…＋U n。

2、并联电路两端的总电压等于各支路两端的电压，即U＝U1＝U2＝…＝U n。

仪表。

13.4电压与电压表的使用班级：姓名：课前预习并思考一、助学目标1、通过与水压的类比了解电压的概念，知道电源提供了电压，电压形成了电流，知道电压的国际单位及单位换算关系，记住干电池、蓄电池和家庭照明电路的电压值2、知道电压表的用途和符号，记住并理解电流表的正确使用规则，会正确使用电压表，能正确读数，并知道如何保护电压表二、预习设计1、电压用字母_____表示，国际单位制中，电压的单位______，常用单位______、_______，换算关系：1kV=_______V 1V=________mV试一试：（1）_________是提供电压的电路元件，电压是形成______的原因（2）256kV=__________V 220V=______mV2、常见电压值：(1）一节干电池：______V(2)三个蓄电池串联的蓄电池组：________V(3)家庭照明电路：_______V4、电压表的使用规则（1）电压表要_____在被测电路的两端（2）电压表的____接线柱靠近电源__极进，____接线靠近电源____极（3）被测电压_____电压表的量程（“能”或“不能”）（4）事先不能估测出电压大小，一般先试用___量程试触,如电压表的示数在小量程范围内，则改用小量程试一试：完成书P725、根据要求画电路图，并画出实物图（1）两灯L1,L2串联（2）电压表测L1两端电压【学习目标】1．说出电压的作用；确认电源是提供电压的装置．2．说出电压的单位及各单位之间的换算关系．3．记住干电池、蓄电池、家庭电路的电压值及电池电压的关系。

4．学会用类比的方法分析问题．5．通过探究，知道串联和并联电路中电压的特点。

【学习流程】一、问题引导1．形成电流的原因是什么？当接在电路中的灯泡发光时，你一定很清楚电路中有电流．如果问电流是怎样产生的，你可能会二、交流预习1，电压比一比，赛一赛188kV= V 220mV= V 4.5×104V= KV比较电压表和电流表使用有哪些不同？3，电压表测电池的电压（1）取三只电池，用电压表测出每一只电池的电压。
