电压表与电流表知识点总结

八年级物理电学专题二《电流表与电压表》一.知识回顾比较项目电流表电压表用途测量电路中通过的电流测量电路两端的电压元件符号连接方式与被测用电器串联与被测用电器并联接线柱、量程及分度值选择—和0.6接线柱时，量程为0~0.6A，分度值为0.02A；选择—和3接线柱时，量程为0~3A，分度值为0.1A选择—和3接线柱时，量程为0~3V，分度值为0.1V；选择—和15接线柱时，量程为0~15V，分度值为0.5V使用时应注意①电流必须“+”进“—”出②电流表必须和被测用电器串联③被测电流不能超过电流表最大测量值，必须选择合适的量程④电流表绝对不允许直接接到电源两极，否则会造成短路，损坏电源和电流表①使用前先检查指针是否指零，如有偏差，用螺丝刀旋转表盘上的调零螺丝，将指针调至零位②电压表必须和被测用电器并联③接线柱接法正确，电流“+”进“—”出④待测电压不能超过电压表的量程时，先用大量程试触：读数先看清量程和分度值，不必估读电路化简电流表看成导线电压表看成开路二.典型例题1.如下图所示电路图中，能正确测出灯L2两端电压的是()A B C D解析：要测量灯L2两端电压，必须使电压表与灯L2并联，且电流从电压表“+”接线柱流入，从“—”接线柱流出，因此正确选项为C2.如图甲所示电流表读数为 A，图乙所示电压表读数为 V。

甲乙解析：图甲电流表的量程为0~0.6A，分度值为0.02A，读数为0.32A 图乙电压表的量程为0~15V，分度值为0.5V，读数为13.0V3.如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个电池。

观察电压表指针的偏转与接线可知：这个电池的电压是________V，______片是它的正极。

解析：观察电压表指针正常偏转，说明电流“+”进“—”出，即电源正极与电压表正接线柱相连，负极与电压表负接线柱相连，所以铜片为正极，此电压表量程为0~3V，分度值为0.1V，读数为0.5V三.自我检测1.关于电流表和电压表的使用,下列说法错误的是( )A、如不能估计被测电压、电流的大小,可取电表的任意两个接线柱进行试触B、电压表可直接测量电源电压,而电流表不能直接接在电源两极间C、测量前都必须选择合适的量程D、都必须使电流从“+”接线柱流进电表,从“-”接线柱流出2．如图1所示，小平做实验时将电压表串联在电路中了，那么闭合开关后，会出现的情况为（）A．灯泡的灯丝烧断 B．电压表一定烧坏C．电源损坏 D．电压表指针有明显偏转图13.如图2所示电路，两只小灯泡L1和L2均正常发光，则下面几种说法中正确的是：（）A．甲是电流表，乙是电压表；B．甲是电压表，乙是电流表；C．甲、乙都是电流表；D．甲、乙都是电压表。

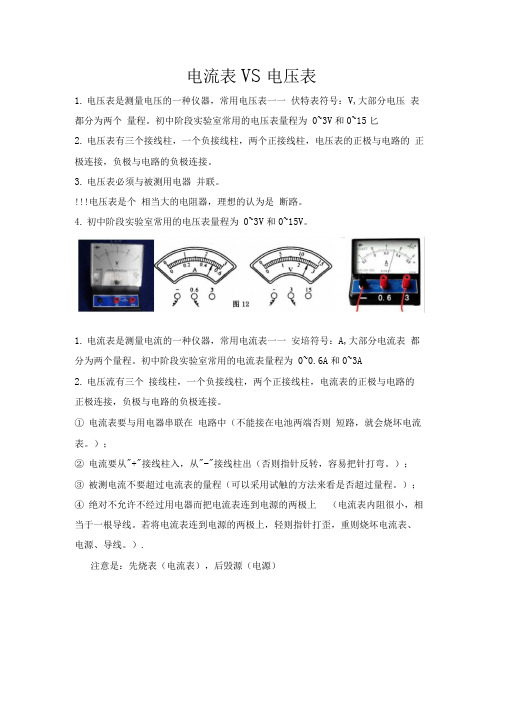

电流表VS电压表
1.电压表是测量电压的一种仪器，常用电压表一一伏特表符号：V,大部分电压表都分为两个量程。

初中阶段实验室常用的电压表量程为0~3V和0~15匕
2.电压表有三个接线柱，一个负接线柱，两个正接线柱，电压表的正极与电路的正极连接，负极与电路的负极连接。

3.电压表必须与被测用电器并联。

!!!电压表是个相当大的电阻器，理想的认为是断路。

4.初中阶段实验室常用的电压表量程为0~3V和0~15V。

1.电流表是测量电流的一种仪器，常用电流表一一安培符号：A,大部分电流表都分为两个量程。

初中阶段实验室常用的电流表量程为0~0.6A和0~3A
2.电压流有三个接线柱，一个负接线柱，两个正接线柱，电流表的正极与电路的正极连接，负极与电路的负极连接。

①电流表要与用电器串联在电路中（不能接在电池两端否则短路，就会烧坏电流表。

）；
②电流要从"+"接线柱入，从"-"接线柱出（否则指针反转，容易把针打弯。

）；
③被测电流不要超过电流表的量程（可以采用试触的方法来看是否超过量程。

）；
④绝对不允许不经过用电器而把电流表连到电源的两极上（电流表内阻很小，相当于一根导线。

若将电流表连到电源的两极上，轻则指针打歪，重则烧坏电流表、电源、导线。

）.
注意是：先烧表（电流表），后毁源（电源）。

电压表与电流的知识点总结电压表是指用来测量电路中电压大小的仪器。

在电路中，电压是指单位电荷所具有的动能，通常以伏特（V）为单位。

而电流是电荷在单位时间内通过导体横截面的数量，通常以安培（A）为单位。

电压表可以通过不同的测量原理来测量电压和电流，因此在实际应用中有着不同的类型和特点。

一、电压表的基本原理1. 电压的测量电压是指单位电荷所具有的能量，通常以伏特为单位。

在电路中，如果两个点之间电压差异很大，那么电荷会从电压高的地方向电压低的地方流动，从而产生电流。

因此，电压的测量是通过计算电荷在电路中流动的动能来实现的。

2. 电压表的工作原理电压表的测量原理分为两类，一类是电磁感应测量原理，另一类是电子测量原理。

电磁感应测量原理是利用电磁感应现象来实现电压的测量。

电磁感应测量原理的电压表采用了电磁感应线圈和磁感应电机，当电路中有电流通过时，会产生电磁感应，使得磁感应电机产生转动，从而指示电压大小。

电子测量原理是通过使用半导体材料来实现电压的测量。

电子测量原理的电压表使用半导体材料产生PN结，当电路中有电压通过时，会使得PN结产生偏转，从而实现测量电压的目的。

3. 电压表的类型电压表的类型多种多样，常见的有指针式电压表、数字式电压表和多功能电压表。

指针式电压表是采用电磁感应原理测量电压的电表，通过指针的转动来指示电压的大小。

数字式电压表是采用半导体材料测量电压的电表，通过数码显示来指示电压的大小。

多功能电压表具有测量电压、电流、电阻等多种功能，可用于多种场合的电路测量。

二、电压表的使用方法1. 测量直流电压测量直流电压时，首先将电压表的选择档位调整到直流电压档位。

然后将电压表的两个探头分别接在电路的正负极，读取电压表的数值即为电路中的直流电压大小。

2. 测量交流电压测量交流电压时，首先将电压表的选择档位调整到交流电压档位。

然后同样将电压表的两个探头分别接在电路的正负极，读取电压表的数值即为电路中的交流电压大小。

电流表电压表的读数规则(1) 规格: 常用的直流电流表有量程0～0.6A和0～3A两种，它们的内阻都很少，内阻一般都在1Ω以下；常用的直流电压表有量程0～3V和0～15V两种，它们的内阻都很大，内阻一般都在几千欧姆以上.2. 电流表和电压表的读数读数时应使视线垂直于刻度表面，并要估读. 具体估读方法如下：(1) 量程为3 V和3 A的电压表和电流表，其最小分度为0.1 V和0.1 A, 读数要估读到最小分度的十分之一.(2) 量程为0.6 A的电流表，其最小分度为0.02 A, 读数要估读到最小分度的，即不足半格的略去，超过半格的要按半格读出，因此最后读数如果以安培为单位，小数点后面有两位，尾数可能为0、1、2、3…(3) 量程为15 V的电压表，其最小分度为0.5 V, 读数要估读到最小分度的，因此最后读数如果以伏特为单位，小数点后面只有一位，尾数为0、1、2、3、4…3. 使用方法(1) 在使用表前，观察指针是否指在零刻度，若不是，应调整表的中心螺母使指针指零.(2) 估算电路中的电压或电流，选择适当量程，选取原则是: 使表的读数达到满刻度的以上.(3) 电流表要串联在电路中，电压表要并联在电路中，且使电流从正接线柱流入，负接线柱流出.(4) 根据表的量程及最小分度值，正确读出表的读数，包括估读.例题：如图1-57甲、乙两图为常用的电流表和电压表的刻度盘，在甲图中如果接入电路的“+”和“-0.6”两个接线柱，则表的示数为_____，如果接入电路的是“+”和“-3”两个接线柱，则表的示数为_____. 在乙图中，若选用的量程为0～15 V，则表的示数为_____，若选用的量程为0～3 V，则表的示数为_____.解：在甲图中，若选用的量程为0.6A，则最小分度为0.02A，读数应估读到其最小分度的1/2，不是半格的舍去，超过半格的读半格，所以读数为0.37A。

若选用的量程为3A，则最小分度为0.1 A，读数应估读到其最小分度的1/10，所以读数为1.86 A。

电压表和电流表运用原理一、电压表的运用原理1.1 电压表的定义电压表是一种测量电路中电势差的仪器，通常用于测量直流或交流电路中的电压。

1.2 电压表的工作原理电压表采用了欧姆定律，即U=IR，其中U表示电势差，I表示通过测量对象的电流，R表示测量对象的阻抗。

因此，为了测量一个电路中的电压，需要将一个已知阻值的测量器（称为“伏特计”）串联在待测元件上。

当通过伏特计时，它会消耗一定数量的电流，并产生一个与待测元件上下两点之间的电势差成正比例关系的指示。

1.3 伏特计类型目前市场上常见的伏特计有两种类型：模拟型和数字型。

模拟型伏特计是使用机械式指针来显示读数。

当通过待测元件时，指针会随着读数变化而移动。

数字型伏特计则使用显示屏来显示读数。

当通过待测元件时，数字屏幕会实时更新以反映变化。

二、电流表的运用原理2.1 电流表定义与伏特计类似，电流表也是用于测量电路中的电流的仪器。

它们通常被称为“安培计”。

2.2 电流表的工作原理与伏特计不同，电流表必须在待测元件中串联。

因此，为了测量一个电路中的电流，需要将一个已知阻值的测量器（称为“安培计”）串联在待测元件上。

当通过安培计时，它会消耗一定数量的电压，并产生一个与通过它的电流成正比例关系的指示。

2.3 安培计类型目前市场上常见的安培计有两种类型：模拟型和数字型。

模拟型安培计使用机械式指针来显示读数。

当通过待测元件时，指针会随着读数变化而移动。

数字型安培计则使用显示屏来显示读数。

当通过待测元件时，数字屏幕会实时更新以反映变化。

三、伏特计和安培计的区别3.1 测量对象不同伏特计用于测量电路中两点之间的电势差（即电压），而安培计用于测量通过待测元件的电流。

3.2 连接方式不同伏特计必须并联在待测元件上，而安培计必须串联在待测元件上。

3.3 测量范围不同伏特计和安培计的测量范围也不同。

伏特计通常用于测量低电压，而安培计则用于测量高电流。

3.4 显示方式不同伏特计和安培计的显示方式也不同。

电压表和电流表简介电压表和电流表是电学实验中常用的测量仪器。

它们被用于测量电路中的电压和电流，对于电路故障排查和电路设计都具有重要意义。

本文将介绍电压表和电流表的原理、使用方法以及注意事项。

电压表原理电压表是一种用来测量电路中电势差（电压）的仪器。

它通过将电路中的一对电极连接到被测电压的两个位置，借助内部的电路和指针或数字显示屏来显示电压数值。

电压表的原理基于欧姆定律和伏特定律。

根据欧姆定律，电路中的电流（I）与电压（V）和电阻（R）之间的关系为 V = I * R。

通过将电流流经内部的电阻，电压表可以测量电阻两端的电势差，并利用伏特定律将电势差转化为电压值。

使用方法使用电压表需要注意以下几点：1.选择适当的量程：根据被测电压的预估值选择合适的量程，以保证测量的准确性。

过大的量程会使得指针或数字显示屏无法显示准确数值，而过小的量程可能导致过载损坏电压表。

2.接线正确：将电压表的正负极正确连接到被测电压的正负极上。

通常，红色接线为正极，黑色或蓝色接线为负极。

3.零位校准：在测量前，需要将电压表的指针或数字显示设为零位，以确保测量的准确性。

4.注意安全：在测量高电压时，确保自己的安全。

避免触摸带电部分，需要使用绝缘手套和绝缘工具。

注意事项•电压表一般是用来测量直流电压，但有些电压表可以用来测量交流电压。

需要根据实际需要选择合适的电压表。

•电压表的内阻很大，连接到电路中时会产生电流的负载效应。

在一些特殊情况下，这个负载效应可能会影响到被测电路的工作状态。

•长时间不使用电压表时，建议将测量范围设为最小值，以防止内部元件损坏。

电流表原理电流表是一种用来测量电路中的电流的仪器。

它通过将电路中的电流流经仪器内部的电路，利用电流对电阻产生的电压差来测量电流的大小。

电流表的原理基于安培定律和欧姆定律。

根据安培定律，电流通过导线的大小与通过该导线所围成的面积成正比。

通过将电流通过内部的电阻，电流表可以测量电阻两端的电压，并利用欧姆定律将电压转化为电流数值。

电压表和电流表电压表和电流表是电工实验中常用的仪器，用于测量电路中的电压和电流。

在电路分析和设计中，电压和电流是非常重要的参数，因此电压表和电流表是电路实验和设计中不可缺少的仪器。

电压表什么是电压？电压是电势差的大小，电势差是指两点之间电场强度（电势梯度）的积分。

简单来说，电压就是电荷势能的差异。

电压的单位是伏特，常用符号是V。

电压表的原理电压表是一种电气测量仪器，用于测量电路中的电压。

电压表通过测量电路两点间的电势差来得出电压值。

它的原理是利用伏特计原理，通过将一个大电阻串联在待测电路中，使得待测电路中的电流非常小，从而不会影响电路的正常工作。

然后，通过检测这个大电阻的电压来得出电路的电压。

电压表的分类电压表根据量程（最大测量电压）的大小可以分为数显电压表和模拟电压表。

•数显电压表：利用数码显示电压值，精度高，便于读数。

•模拟电压表：利用指针指示电压的大小，直观易懂。

一般用于测量小电压或直流电压。

电压表的使用使用电压表需要注意以下几点：1.理解待测电路的输出电压范围和量程，选择合适的电压表。

2.按照电压表说明书的操作方法使用电压表，注意正负极性。

3.处理好电路接线，确保连接正确松脱，并严格按照电路图进行接线，以免损坏电压表和待测电路。

4.在多次测量中，要等待电压表稳定后再进行读数。

电流表什么是电流？电流是单位时间内流过导体横截面的电量（电荷）的大小。

电流的单位是安培，常用符号是A。

电流表的原理电流表是一种电气测量仪器，用于测量电路中的电流。

它的原理是利用安培计原理，通过将待测电路中的电流通过一个小电阻，使得通过小电阻的电流成正比于待测电路中的电流。

然后，通过测量小电阻两端的电压来得出电路中的电流。

电流表的分类电流表根据量程（最大测量电流）的大小可以分为数显电流表和模拟电流表。

•数显电流表：利用数码显示电流值，精度高，便于读数。

•模拟电流表：利用指针指示电流的大小，直观易懂。

一般用于测量小电流或直流电流。

八年级物理电流表和电压表知识归纳与习题精讲电流表和电压表是物理实验中常用的测量仪器，用于测量电路中的电流和电压。

在八年级物理学习中，学生需要深入了解电流表和电压表的使用方法和原理。

本文将对这两个仪器进行知识归纳，并提供一些相关的习题精讲。

一、电流表知识归纳1. 电流的概念电流是指单位时间内通过导体截面的电荷量，用I表示，单位是安培（A）。

2. 电流表的作用电流表是用来测量电路中的电流强度的仪器，在电路中串联到所要测量的电路中。

3. 电流表的使用注意事项- 在电流表测量电流时，需要将电流表的量程调至所要测量的电流范围内。

- 连接电流表时需要注意，防止串联错误，保证电路的正常通路。

- 电流表应该按照电路中的正负连接，以保证测量结果的准确性。

4. 电流表的读数电流表通过测量电路中的电流，将电流的值转化为示数。

示数是电流表上标注的单位刻度对应的值，测量结果需要根据示数进行判断。

二、电压表知识归纳1. 电压的概念电压是指两点之间单位电荷所具有的能量，用V表示，单位是伏特（V）。

2. 电压表的作用电压表用于测量电路中的电压，可以测量电源电压、电路元件两点间的电压差等。

3. 电压表的使用注意事项- 电压表应该按照电路中的正负连接，以保证测量结果的准确性。

- 使用电压表前，需要将电压表的量程调至所要测量的电压范围内。

- 在测量电路中的电压时，需要将电压表的并联电阻接到电路中，以保护电压表不受损坏。

4. 电压表的读数电压表通过测量电路中的电压，将电压的值转化为示数。

示数的读取方式与电流表类似，需要注意电压表的量程和分度值。

三、电流表和电压表习题精讲1. 电流表习题习题1：在一个电路中，电流表的量程为0-5A，所测量的电流为4A，请问电流表的示数是多少？解析：根据电流表的量程，将4A落在0-5A的范围内，所以电流表的示数为4A。

习题2：在一个电路中，电流表的量程为0-2A，所测量的电流为2.5A，请问能否使用这个电流表来测量？为什么？解析：不能使用这个电流表来测量。

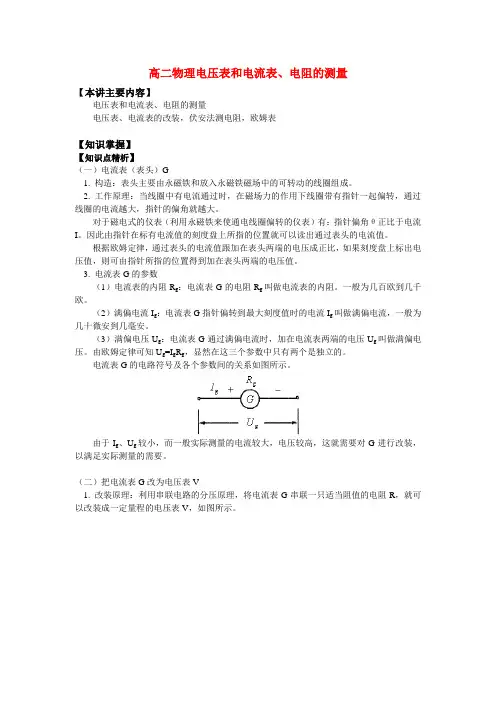

高二物理电压表和电流表、电阻的测量【本讲主要内容】电压表和电流表、电阻的测量电压表、电流表的改装，伏安法测电阻，欧姆表【知识掌握】【知识点精析】（一）电流表（表头）G1. 构造：表头主要由永磁铁和放入永磁铁磁场中的可转动的线圈组成。

2. 工作原理：当线圈中有电流通过时，在磁场力的作用下线圈带有指针一起偏转，通过线圈的电流越大，指针的偏角就越大。

对于磁电式的仪表（利用永磁铁来使通电线圈偏转的仪表）有：指针偏角θ正比于电流I。

因此由指针在标有电流值的刻度盘上所指的位置就可以读出通过表头的电流值。

根据欧姆定律，通过表头的电流值跟加在表头两端的电压成正比，如果刻度盘上标出电压值，则可由指针所指的位置得到加在表头两端的电压值。

3. 电流表G的参数（1）电流表的内阻R g：电流表G的电阻R g叫做电流表的内阻。

一般为几百欧到几千欧。

（2）满偏电流I g：电流表G指针偏转到最大刻度值时的电流I g叫做满偏电流，一般为几十微安到几毫安。

（3）满偏电压U g：电流表G通过满偏电流时，加在电流表两端的电压U g叫做满偏电压。

由欧姆定律可知U g=I g R g，显然在这三个参数中只有两个是独立的。

电流表G的电路符号及各个参数间的关系如图所示。

由于I g、U g较小，而一般实际测量的电流较大，电压较高，这就需要对G进行改装，以满足实际测量的需要。

（二）把电流表G改为电压表V1. 改装原理：利用串联电路的分压原理，将电流表G串联一只适当阻值的电阻R，就可以改装成一定量程的电压表V，如图所示。

2. 分压电阻R ：串联电阻R 的作用是分担一部分电压，做这种用途的电阻叫分压电阻。

若将内阻为R g 、满偏电流为I g 的电流表改装成量程为U 的电压表，则有：U=I g (R g +R)，所用的分压电阻值R UI R gg =-。

3. 电压表内阻R V ：表头内阻R g 和分压电阻R 的总阻值为电压表内阻。

R R R V g =+。
