水筛法筛分记录表
- 格式:xls
- 大小:34.00 KB
- 文档页数:1
实验三:集料的筛析和级配试验一、实验目的测定粗集料(碎石、砾石、矿渣等)、细集料(天然砂、人工砂、石屑)、矿粉的颗粒组成,对沥青混合料及基层用粗、细集料必须采用水洗法试验。
二、试验原理集料中各组成颗粒的分级和搭配称为级配,级配通过筛分试验确定。
筛分试验就是将集料通过一系列规定筛孔尺寸的标准筛,测定出存留在各个筛上的集料质量,根据集料试样的质量与存留在各筛孔尺寸的集料质量,就可求得一系列与集料级配有关的参数分计筛余百分率、累计筛余百分率、通过百分率。
三、预习要求1、理解级配的概念,了解试验原理。
2、了解试验仪器的用法,掌握集料的筛分试验方法。
四、实验仪器1、试验筛:根据需要选用规定的标准筛。
2、摇筛机。
3、天平或台秤:粗集料要求感量不大于试样质量的0.1%;细集料要求称量1000g,感量不大于0.5g;矿粉要求感量不大于0.1g。
4、其它:盘子、铲子、毛刷、搪瓷盘、橡皮头研杵等。
5、烘箱:能控温在105℃±5℃。
五、实验内容(1)粗集料筛分试验试验准备:按规定将来料用分料器或四分法缩分至表3-1要求的试样所需量,风干后备用。
根据需要可按要求的集料最大粒径的筛孔尺寸过筛,除去超粒径部分颗粒后,再进行筛分。
表3-1筛分用的试样质量1、沥青混合料及基层用粗集料水洗法试验步骤1.1取一份试样,将试样置105℃±5℃烘箱中烘干至恒重,称取干燥集料试样的总质量(m3),准确至0.1%。
注:恒重系指相邻两次称取间隔时间大于3h(通常不少于6h)的情况下,前后两次称量之差小于该项试验所要求的称量精密度。
下同。
1.2将试样置一洁净容器中,加入足够数量的洁净水,将集料全部淹没,但不得使用任何洗涤剂、分散剂或表面活性剂。
1.3用搅棒充分搅动集料,使集料表面洗涤干净他细粉悬浮在水中,但不得破碎集料或有集料从水中溅出。
1.4根据集料粒径大小选择组成一组套筛,其底部为0.075㎜标准筛,上部为2.36㎜或4.75㎜筛。
通过百分率(%)平均试验 审核执行标准
JTG E42—2005 JTGE20—211结论
损耗(g )
损耗率(%)
2.36

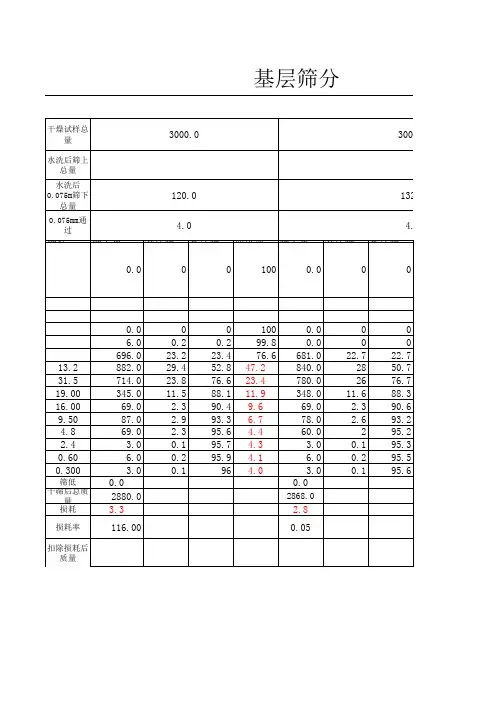

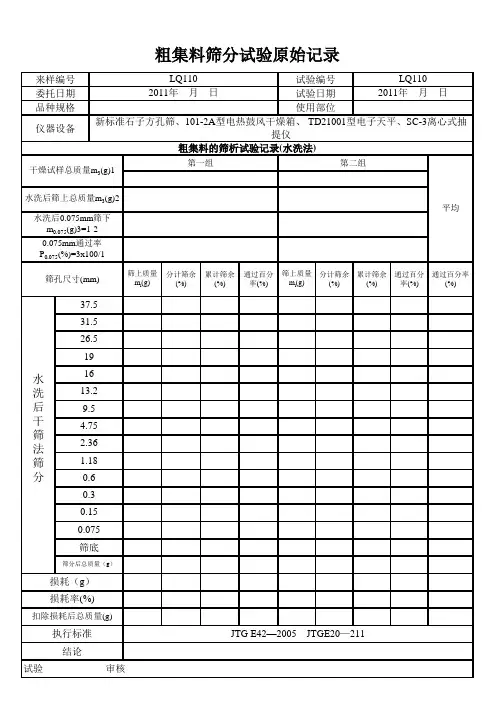

粗集料筛分试验原始记录
水洗后干筛法筛分
筛上质量
m i (g)分计筛余(%)累计筛余(%)通过百分率(%)筛上质量m i (g)分计筛余(%)累计筛余(%)筛分后总质量(g )4.75
1.18
0.6
扣除损耗后总质量(g)
0.3
0.15
0.075
筛底
31.5
26.5
19
16
13.2
9.5
0.075mm 通过率
P 0.075(%)=3x100/1
筛孔尺寸(mm)通过百分率(%)
37.5
水洗后0.075mm 筛下
m 0.075(g)3=1-2
水洗后筛上总质量m 3(g)2
第二组粗集料的筛析试验记录(水洗法)
干燥试样总质量m 3(g)1
第一组仪器设备新标准石子方孔筛、101-2A 型电热鼓风干燥箱、 TD21001型电子天平、SC-3离心式抽
提仪
品种规格
使用部位来样编号
LQ110试验编号LQ110委托日期
2011年 月 日试验日期2011年 月 日。
实验三:集料的筛析和级配试验一、实验目的测定粗集料(碎石、砾石、矿渣等)、细集料(天然砂、人工砂、石屑)、矿粉的颗粒组成,对沥青混合料及基层用粗、细集料必须采用水洗法试验。
二、试验原理集料中各组成颗粒的分级和搭配称为级配,级配通过筛分试验确定。
筛分试验就是将集料通过一系列规定筛孔尺寸的标准筛,测定出存留在各个筛上的集料质量,根据集料试样的质量与存留在各筛孔尺寸的集料质量,就可求得一系列与集料级配有关的参数分计筛余百分率、累计筛余百分率、通过百分率。
三、预习要求1、理解级配的概念,了解试验原理。
2、了解试验仪器的用法,掌握集料的筛分试验方法。
四、实验仪器1、试验筛:根据需要选用规定的标准筛。
2、摇筛机。
3、天平或台秤:粗集料要求感量不大于试样质量的0.1%;细集料要求称量1000g,感量不大于0.5g;矿粉要求感量不大于0.1g。
4、其它:盘子、铲子、毛刷、搪瓷盘、橡皮头研杵等。
5、烘箱:能控温在105℃±5℃。
五、实验内容(1)粗集料筛分试验试验准备:按规定将来料用分料器或四分法缩分至表3-1要求的试样所需量,风干后备用。
根据需要可按要求的集料最大粒径的筛孔尺寸过筛,除去超粒径部分颗粒后,再进行筛分。
表3-1筛分用的试样质量1、沥青混合料及基层用粗集料水洗法试验步骤1.1取一份试样,将试样置105℃±5℃烘箱中烘干至恒重,称取干燥集料试样的总质量(m3),准确至0.1%。
注:恒重系指相邻两次称取间隔时间大于3h(通常不少于6h)的情况下,前后两次称量之差小于该项试验所要求的称量精密度。
下同。
1.2将试样置一洁净容器中,加入足够数量的洁净水,将集料全部淹没,但不得使用任何洗涤剂、分散剂或表面活性剂。
1.3用搅棒充分搅动集料,使集料表面洗涤干净他细粉悬浮在水中,但不得破碎集料或有集料从水中溅出。
1.4根据集料粒径大小选择组成一组套筛,其底部为0.075㎜标准筛,上部为2.36㎜或4.75㎜筛。

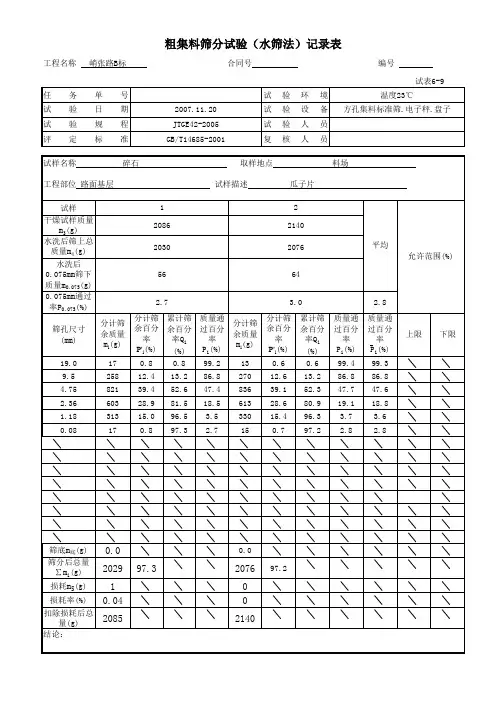

粗集料干筛法筛分试验记录试表2-1-1粗集料干筛法筛分试验记录报告编号:样品编号 样品名称 样品规格 适用范围 样品描述级配范围试验日期年 月 日试验依据 JTG E42-2005(T0302-2005)干燥试样总重m 0(g )第1组 第2组 平均 累计筛余(%)筛孔尺寸(mm)筛上重(g) 分析筛余(%) 累计筛余(%) 通过百分率(%) 筛上重(g) 分析筛余(%) 累计筛余(%) 通过百分率(%) 37.5 31.5 26.5 19 16 9.5 4.75 2.36 筛底(g ) 筛分后总重量(g )损耗(g )损耗率(%)两次P0.075的差值结论:韶关市公路工程质量检测中心粗集料水筛法筛分试验记录(试表2-1-2) 报告编号:样品编号 样品名称 样品规格 适用范围 样品描述级配范围试验日期年 月 日试验依据 JTG E42-2005(T0302-2005)干燥试样总重m 0(g ) 第1组 第2组 平均 通过 百分率(%)水洗后筛上总量(g )0.075mm 通过率(%)筛孔尺寸(mm)筛上重(g) 分析筛余(%) 累计筛余(%) 通过百分率(%) 筛上重(g) 分析筛余(%) 累计筛余(%) 通过百分率(%) 水洗后干53.0 37.5筛法筛分31. 5 26. 5 19 16 13. 2 9.5 4.7 5 2.3 6 1.1 8 0.6 0.3 0.1 5 0.0 75筛底(g)干筛分后总量(g)损耗(g)损耗率(%)扣除损耗后总量(g)结论:韶关市公路工程质量检测中心含土粗集料筛分试验记录(试表2-2)报告编号:样品编号样品名称样品规格适用范围样品描述级配范围试验日期年月日试验依据JTG E42-2005(T0303-2005)干燥试样总重m 0(g )第1组 第2组 平均筛孔尺寸(mm) 筛上重(g) 分析筛余(%)累计筛余(%) 通过百分率(%)筛上重(g) 分析筛余(%)累计筛余(%) 通过百分率(%)通过百分率(%) 75.0 63.0 53.0 37.5 31.5 26.5 19 16 13.2 9.5 4.75 2.36 1.18 0.6 0.3 0.15 0.075 筛底(g )小于0.6mm 重量(g )小于0.6mm 的颗粒含量(%) 小于0.075mm 的重量(g )细土中小于0.075mm 的颗粒含量(%)集料中小于0.075mm的颗粒含量(%)结论:。
粗集料及集料混合料的筛分试验(T 0302-2005)一、目的与适用范围1 、测定粗集料(碎石、砾石、矿渣等)的颗粒组成对水泥混凝土用粗集料可采用干筛法筛分,对沥青混合料及基层用粗集料必须采用水洗法试验。
2 、本方法也适用于同时含有粗集料、细集料、矿粉的集料混合料筛分试验,如未筛碎石、级配碎石、天然砂砾、级配砂砾、无机结合料稳定基层材料、沥青拌和楼的冷料混合料、热料仓材料、沥青混合料经溶剂抽提后的矿料等。
、仪具与材料1、试验筛:根据需要选用规定的标准筛。
2、摇筛机。
3、天平或台秤:感量不大于试样质量的0.1 %4、其它:盘子、铲子、毛刷等。
三、试验准备按规定将来料用分料器或四分法缩分至下表1 要求的试样所需量,风干后备用。
根据需要可按要求的集料最大粒径的筛孔尺寸过筛,除去超粒径部分颗粒后,再进行筛分。
四、水泥混凝土用粗集料干筛法试验步骤1、取试样一份置105℃± 5℃烘箱中烘干至恒重,称取干燥集料试样的总质量(m0) ,准确至0.1%。
2、用搪瓷盘作筛分容器,按筛孔大小排列顺序逐个将集料过筛。
人工筛分时,需使集料在筛面上同时有水平方向及上下方向的不停顿的运动,使小于筛孔的集料通过筛孔,直至1min 内通过筛孔的质量小于筛上残余量的0.1 %为止;当采用摇筛机筛分时,应在摇筛机筛分后再逐个由人工补筛。
将筛出通过的颗粒并人下一号筛,和下一号筛中的试样一起过筛,顺序进行,直至各号筛全部筛完为止。
应确认1min 内通过筛孔的质量确实小于筛上残余量的0.1 %。
注:由于0.075 ㎜筛干筛几乎小能把沾在粗集料表面的小于0.075 ㎜部分的石粉筛过去,而且对水泥混凝土用粗集料而言,0.075 ㎜通过率的意义不大,所以也可以不筛,且把通过0.15 ㎜筛的筛下部分全部作为0.075 ㎜的分计筛余,将粗集料的O.075 ㎜通过率假设为0。
3、如果某个筛上的集料过多,影响筛分作业时,可以分两次筛分,当筛余颗粒的粒径大于19 ㎜时,筛分过程中允许用手指轻轻拨动颗粒,但不得逐颗筛过筛孔。
通过百分率(%)平均试验 审核执行标准
JTG E42—2005 JTGE20—211结论
损耗(g )
损耗率(%)
2.36
粗集料筛分试验原始记录
水洗后干筛法筛分
筛上质量
m i (g)分计筛余(%)累计筛余(%)通过百分率(%)筛上质量m i (g)分计筛余(%)累计筛余(%)筛分后总质量(g )4.75
1.18
0.6
扣除损耗后总质量(g)
0.3
0.15
0.075
筛底
31.5
26.5
19
16
13.2
9.5
0.075mm 通过率
P 0.075(%)=3x100/1
筛孔尺寸(mm)通过百分率(%)
37.5
水洗后0.075mm 筛下
m 0.075(g)3=1-2
水洗后筛上总质量m 3(g)2
第二组粗集料的筛析试验记录(水洗法)
干燥试样总质量m 3(g)1
第一组仪器设备新标准石子方孔筛、101-2A 型电热鼓风干燥箱、 TD21001型电子天平、SC-3离心式抽
提仪
品种规格
使用部位来样编号
LQ110试验编号LQ110委托日期
2011年 月 日试验日期2011年 月 日。
