粗集料筛分试验（T0302—2000）Coarse aggregate screening test (T0302 - 2000)一，目的与适用范围\Purposes and applicable ranges测定粗集料（碎石，砾石，矿渣等）的颗粒级配。

Determine the grain composition of coarse aggregate (macadam, gravel and slag, etc) 二，仪具与材料Instruments and materials试验筛：根据需要选用规定的标准筛。

天平：感量不大于试样质量的0.1%。

浅盘，小铲，毛刷。

烘箱：能控制105±5℃。

Test sieve: select the specified standard sieve according to the requirementsScale: the sensitivity is not greater than 0.1% of the sample massStray, small shove, hair brush, oven: can be controlled at 105±5℃三，试验准备Preparations将试样用四分法筛分至如表要求的试样所需量，每种试样准备两份，分别供水洗法和干筛法筛分使用。

Divide the sample with quartering method to the required amount as the following chart. Prepare two servings of each sample, which is used respectively for water-washing method and dry-sieving method.筛分用的试样质量（kg）the mass of sample which is used for sieving对水泥混凝土集料，如果没有要求，也可不进行水洗只进行干筛筛分。

粗集料筛分试验1 目的与适用范围测定粗集料(碎石、砾石、矿渣等)的颗粒级配。

2 仪具与材料2.1 试验筛：根据需要选用规定的标准筛。

2.2 天平或台秤：感量不大于试样质量的0.1%。

2.3 其它：盘子、铲子、毛刷等。

3 试验准备将来料用分料器或四分法筛分至表1要求的试样所需量，风干后备用。

每种试样准备两份，分别供水洗和干筛法筛分使用。

对水泥混凝土用集料，如果没有要求，也可不进行水洗，只进行筛筛分。

根据需要可按要求的集料最大粒径的筛孔尺寸过筛，除去超粒径部分颗粒后，再进行筛分。

筛分用的试样质量表14 试验步骤4.1 用水洗法测定集料中小于0.075mm的细粉部分质量。

4.1.1 取一份试样，将试样置105±5摄氏度烘箱中烘干至恒重，称取干燥集料试样的总质量(m1)，准确至0.1%。

注：恒重系指相邻两次称量间隔时间大于3h的情况下，前后两次称量之差小于该项试验所要求的称量精密度(下同)，通常不少于6h。

4.1.2 将试样置一洁净容器中，加入足够数量的洁净水，将集料全部盖没。

4.1.3 用搅棒充分搅动集料，使集料表面洗涤干净，使细粉悬浮在水中，但不得破碎集料或集料从水中溅出。

4.1.4 根据集料粒径大小选择组成一组套筛，其底部为0.075mm标准筛，上部为2.36mm或4.75mm筛。

仔细将容器中混有细粉的悬浮液倒出，经过套筛流入另一容器中，尺量不致将粗集料倒出，损坏标准筛筛面。

注：不可直接倒至0.075mm筛上，以免集料掉出损坏筛面。

4.1.5 重复4.1.2~4.1.4步骤，直至倒出的水洁净为止。

4.1.6 将套筛的每个筛子上的集料及容器中的集料全部间收在一个搪瓷盘中，容器上不得有沾附的集料颗粒，将搪瓷筋连同集料一起置105±5摄氏度烘箱中烘干至恒重，称取干燥集料试样的总质量(m2)，准确至0.1%。

4.2 用干筛法测定粗集料各个粒级质量百分率。

4.2.1 取另一份试样置105±5摄氏度烘箱中烘干至恒重，称取干燥集料试样的总质量(m0)，准确至0.1%。

粗集料筛分试验一、目的与适用范围测定粗集料（碎石、砾石、矿渣）的颗粒级配。

二、主要试验步骤1、用水洗法测定集料中小于0.075mm的细粉部分质量。

将集料倒入盛有水电容器中；根据集料粒径的大小选择组成一组套筛，将容器中的混合物倒入套筛；烘干筛后的集料，称其质量m2，准确至0.1％。

2、用干筛法测定粗集料各个粒级质量百分率。

称取质量为m0的试样烘干，用搪瓷盘做筛分，直至确定1min内通过筛孔的质量确实小于筛上残余量的1％。

称取每个筛上的筛余量，准确至总质量的0.1％。

各筛分计筛余量及筛底存量的总和与筛分前试样的中质量m0相比，其相差不超过0.5％。

三、计算P(0.075)=(m1-m2)*100/m1式中：P(0.075)--集料中小于0.075的含量（通过率），％m1--用于水洗的干燥集料中质量,gm2--集料水洗后的干燥质量，gPi=mi*[100-P(0.75)]/(m0*100)式中：Pi--各号筛上的分计筛余百分率，％m0--用于干筛的干燥集料总质量，gmi--各号筛上的分计筛余，gi--依次为0.15mm、0.3mm、0.6mm……至集料最大粒径粗集料表观密度和吸水率试验一、目的与适用范围本方法适用于测定碎石、砾石等各种粗集料的表观相对密度、表干相对密度、毛体积密度、表观密度、毛体积密度，以及粗集料的吸水率。

二、主要试验步骤1、挂好吊篮，将天平调零。

将试验移入天平，称其水中质量（Mw）。

2、取出集料，擦干表面水，马上称其表干质量（Mf）。

3、把集料烘干，称其烘干质量（Ma）三、计算γa＝Ma/(Ma-Mw)γs＝Mf/(Mf-Mw)γb＝Ma/(Mf-Mw)Wx=(Mf-Ma)*100/Ma式中：γa--集料的表观相对密度，无量纲γs--集料的表干相对密度，无量纲γb--集料的毛体积相对密度，无量纲Ma--集料的烘干质量，gMf--集料的表干质量，gMw--集料的水中质量，gWx--粗集料的吸水率，％，准确至0.01％ρa=γa*ρtρs=γs*ρtρb=γb*ρt式中：ρa--粗集料的表观密度，g/cm3ρs--粗集料的表干密度，g/cm3ρb--粗集料的毛体积密度，g/cm3四、精密度或允许差重复试验的精密度，对表现密度，表干密度，毛体积相对密度，两次结果相差不超过0.02，对吸水率不得超过0.2％。

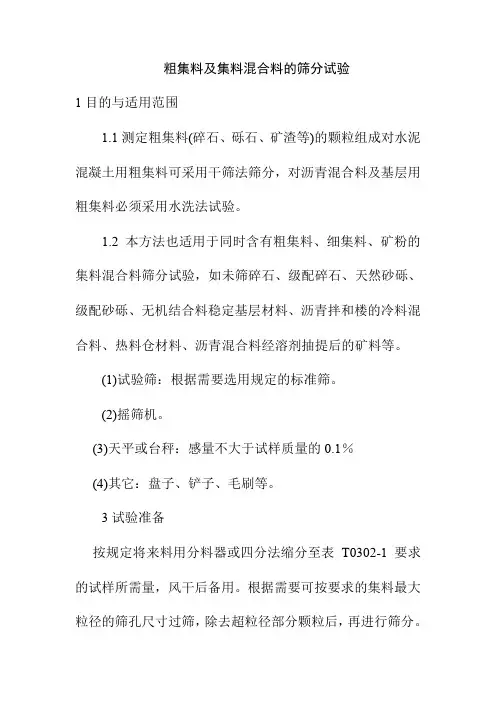

粗集料及集料混合料的筛分试验1目的与适用范围1.1测定粗集料(碎石、砾石、矿渣等)的颗粒组成对水泥混凝土用粗集料可采用干筛法筛分，对沥青混合料及基层用粗集料必须采用水洗法试验。

1.2本方法也适用于同时含有粗集料、细集料、矿粉的集料混合料筛分试验，如未筛碎石、级配碎石、天然砂砾、级配砂砾、无机结合料稳定基层材料、沥青拌和楼的冷料混合料、热料仓材料、沥青混合料经溶剂抽提后的矿料等。

(1)试验筛：根据需要选用规定的标准筛。

(2)摇筛机。

(3)天平或台秤：感量不大于试样质量的0.1％(4)其它：盘子、铲子、毛刷等。

3试验准备按规定将来料用分料器或四分法缩分至表T0302-1要求的试样所需量，风干后备用。

根据需要可按要求的集料最大粒径的筛孔尺寸过筛，除去超粒径部分颗粒后，再进行筛分。

表T0302-1筛分用的试样质量公称最大粒径(mm)756337.531.526.519169.5 4.75试样质量不小于(kg)10854 2.52110.54水泥混凝土用粗集料干筛法试验步骤4.1取试样一份置105℃±5℃烘箱中烘干至恒重，称取干燥集料试样的总质量(m0)，准确至0.1％。

4.2用搪瓷盘作筛分容器，按筛孔大小排列顺序逐个将集料过筛。

人工筛分时，需使集料在筛面上同时有水平方向及上下方向的不停顿的运动，使小于筛孔的集料通过筛孔，直至1min内通过筛孔的质量小于筛上残余量的0.1％为止；当采用摇筛机筛分时，应在摇筛机筛分后再逐个由人工补筛。

将筛出通过的颗粒并人下一号筛，和下一号筛中的试样一起过筛，顺序进行，直至各号筛全部筛完为止。

应确认1min 内通过筛孔的质量确实小于筛上残余量的0.1％。

注：由于0.075㎜筛干筛几乎小能把沾在粗集料表面的小于0.075㎜部分的石粉筛过去，而且对水泥混凝土用粗集料而言，0.075㎜通过率的意义不大，所以也可以不筛，且把通过0.15㎜筛的筛下部分全部作为0.075㎜的分计筛余，将粗集料的O.075㎜通过率假设为0。

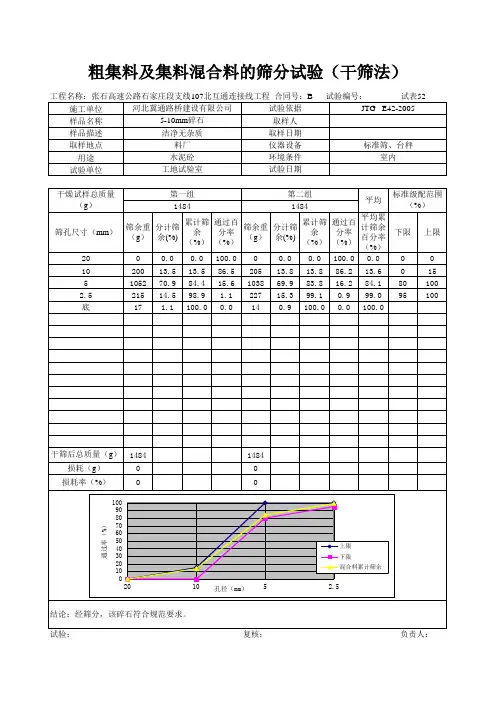

粗集料干筛法筛分试验记录试表2-1-1粗集料干筛法筛分试验记录报告编号：样品编号 样品名称 样品规格 适用范围 样品描述级配范围试验日期年 月 日试验依据 JTG E42-2005(T0302-2005)干燥试样总重m 0（g ）第1组 第2组 平均 累计筛余（%）筛孔尺寸(mm)筛上重(g) 分析筛余（%） 累计筛余(%) 通过百分率（%） 筛上重(g) 分析筛余（%） 累计筛余(%) 通过百分率（%） 37.5 31.5 26.5 19 16 9.5 4.75 2.36 筛底（g ） 筛分后总重量（g ）损耗（g ）损耗率（%）两次P0.075的差值结论：韶关市公路工程质量检测中心粗集料水筛法筛分试验记录（试表2-1-2） 报告编号：样品编号 样品名称 样品规格 适用范围 样品描述级配范围试验日期年 月 日试验依据 JTG E42-2005(T0302-2005)干燥试样总重m 0（g ） 第1组 第2组 平均 通过 百分率（%）水洗后筛上总量（g ）0.075mm 通过率（%）筛孔尺寸(mm)筛上重(g) 分析筛余（%） 累计筛余(%) 通过百分率（%） 筛上重(g) 分析筛余（%） 累计筛余(%) 通过百分率（%） 水洗后干53.0 37.5筛法筛分31. 5 26. 5 19 16 13. 2 9.5 4.7 5 2.3 6 1.1 8 0.6 0.3 0.1 5 0.0 75筛底（g）干筛分后总量（g）损耗（g）损耗率（%）扣除损耗后总量（g）结论：韶关市公路工程质量检测中心含土粗集料筛分试验记录（试表2-2）报告编号：样品编号样品名称样品规格适用范围样品描述级配范围试验日期年月日试验依据JTG E42-2005(T0303-2005)干燥试样总重m 0（g ）第1组 第2组 平均筛孔尺寸(mm) 筛上重(g) 分析筛余（%）累计筛余(%) 通过百分率（%）筛上重(g) 分析筛余（%）累计筛余(%) 通过百分率（%）通过百分率（%） 75.0 63.0 53.0 37.5 31.5 26.5 19 16 13.2 9.5 4.75 2.36 1.18 0.6 0.3 0.15 0.075 筛底（g ）小于0.6mm 重量（g ）小于0.6mm 的颗粒含量（%） 小于0.075mm 的重量（g ）细土中小于0.075mm 的颗粒含量（%）集料中小于0.075mm的颗粒含量（%）结论：。

术语、符号2.1 术语2.1.1集料(骨料)aggregate在混合料中起骨架和填充作用的粒料，包括碎石、砾石、机制砂、石屑、砂等。

2.1.2粗集料coarse aggregate在沥青混合料中，粗集料是指粒径大于2.36mm的碎石、破碎砾石、筛选砾石和矿渣等；在水泥混凝土中，粗集料是指粒径大于4.75mm的碎石、砾石和破碎砾石。

2.1.3细集料fine aggregate在沥青混合料中，细集料是指粒径小于2.36mm的天然砂、人工砂(包括机制砂)及石屑；在水泥混凝土中，细集料是指粒径小于4.75mm的天然砂、人工砂。

2.1.4天然砂natural sand由自然风化、水流冲刷、堆积形成的、粒径小于4.75mm岩石颗粒，按生存环境分河砂、海砂、山砂等。

2.1.5人工砂manufactured sand，synthetic sand经人为加工处理得到的符合规格要求的细集料，通常指石料加工过程中采取真空抽吸等方法除去大部分土和细粉，或将石屑水洗得到的洁净的细集料。

从广义上分类，机制砂、矿渣砂和煅烧砂都属于人工砂。

2.1.6机制砂crushed sand由碎石及砾石经制砂机反复破碎加工至粒径小于2.36mm的人工砂，亦称破碎砂。

2.1.7石屑crushed stone dust，screenings，chips采石场加工碎石时通过最小筛孔(通常为2.36mm或4.75mm)的筛下部分，也称筛屑。

2.1.8混合砂blend sand由天然砂、人工砂、机制砂或石屑等按一定比例混合形成的细集料的统称。

2.1.9填料filler在沥青混合料中起填充作用的粒径小于0.075mm的矿物质粉末。

通常是石灰岩等碱性料加工磨细得到的矿粉，水泥、消石灰、粉煤灰等矿物质有时也可作为填料使用。

2.1.10矿粉mineral filler由石灰岩等碱性石料经磨细加工得到的，在沥青混合料中起填料作用的以碳酸钙为主要成分的矿物质粉末。
