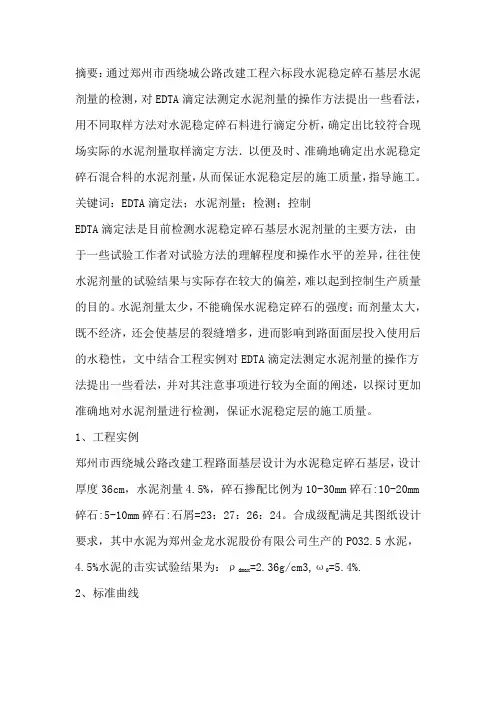

摘要：通过郑州市西绕城公路改建工程六标段水泥稳定碎石基层水泥剂量的检测，对EDTA滴定法测定水泥剂量的操作方法提出一些看法，用不同取样方法对水泥稳定碎石料进行滴定分析，确定出比较符合现场实际的水泥剂量取样滴定方法．以便及时、准确地确定出水泥稳定碎石混合料的水泥剂量，从而保证水泥稳定层的施工质量，指导施工。
关键词：EDTA滴定法；水泥剂量；检测；控制EDTA滴定法是目前检测水泥稳定碎石基层水泥剂量的主要方法，由于一些试验工作者对试验方法的理解程度和操作水平的差异，往往使水泥剂量的试验结果与实际存在较大的偏差，难以起到控制生产质量的目的。
水泥剂量太少，不能确保水泥稳定碎石的强度；而剂量太大，既不经济，还会使基层的裂缝增多，进而影响到路面面层投入使用后的水稳性，文中结合工程实例对EDTA滴定法测定水泥剂量的操作方法提出一些看法，并对其注意事项进行较为全面的阐述，以探讨更加准确地对水泥剂量进行检测，保证水泥稳定层的施工质量。
1、工程实例郑州市西绕城公路改建工程路面基层设计为水泥稳定碎石基层，设计厚度36cm，水泥剂量4.5%，碎石掺配比例为10-30mm碎石:10-20mm 碎石:5-10mm碎石:石屑=23：27：26：24。
合成级配满足其图纸设计要求，其中水泥为郑州金龙水泥股份有限公司生产的PO32.5水泥，4.5%水泥的击实试验结果为：ρdmax=2.36g/cm3,ω0=5.4%.2、标准曲线标准曲线是工地检测水泥剂量的标准，如果标准曲线的绘制出现问题，将无法生产出合格的水泥稳定碎石。
为了更好的指导施工，六标段设计了两种不同情况集料的标准曲线，寻找它们之间的关系，得到更加合理的标准曲线。
表1 水泥剂量EDTA滴定（1）按施工配合比设计中的比例合成混合料,混合料不过筛,然后称取混合料加入水泥和水制成试样。
（2）按施工配合比设计中的比例合成混合料,加水泥和水后直接过4.75mm筛。
通过对两种不同方式配制而成的试样进行EDTA试验,试验时所用EDTA 溶液是一次配制而成,氯化氨和氢氧化钠溶液配制多次,得到的结果如表1 ,由表1 ,可以得出以下初步结论:(1) 混合料不过筛,直接按照配合比取干混合料掺兑水泥绘制标准曲线,这种做法符合现场实际。

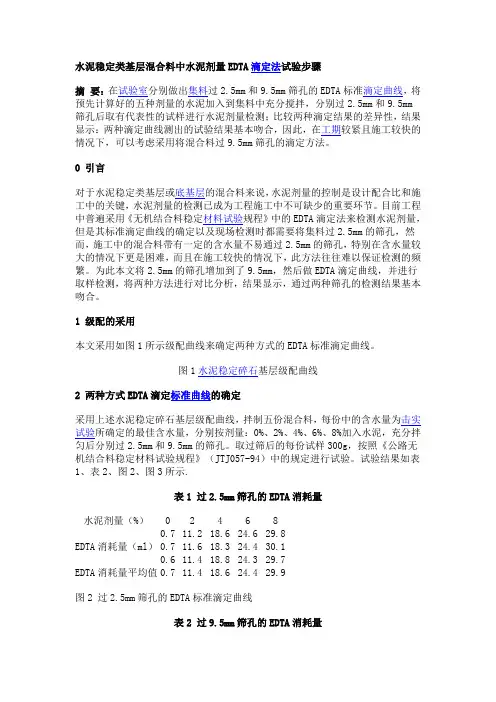

水泥稳定类基层混合料中水泥剂量EDTA滴定法试验步骤摘要：在试验室分别做出集料过2.5mm和9.5mm筛孔的EDTA标准滴定曲线，将预先计算好的五种剂量的水泥加入到集料中充分搅拌，分别过2.5mm和9.5mm筛孔后取有代表性的试样进行水泥剂量检测；比较两种滴定结果的差异性，结果显示：两种滴定曲线测出的试验结果基本吻合，因此，在工期较紧且施工较快的情况下，可以考虑采用将混合料过9.5mm筛孔的滴定方法。
0 引言对于水泥稳定类基层或底基层的混合料来说，水泥剂量的控制是设计配合比和施工中的关键，水泥剂量的检测已成为工程施工中不可缺少的重要环节。
目前工程中普遍采用《无机结合料稳定材料试验规程》中的EDTA滴定法来检测水泥剂量，但是其标准滴定曲线的确定以及现场检测时都需要将集料过2.5mm的筛孔，然而，施工中的混合料带有一定的含水量不易通过2.5mm的筛孔，特别在含水量较大的情况下更是困难，而且在施工较快的情况下，此方法往往难以保证检测的频繁。
为此本文将2.5mm的筛孔增加到了9.5mm，然后做EDTA滴定曲线，并进行取样检测，将两种方法进行对比分析，结果显示，通过两种筛孔的检测结果基本吻合。
1 级配的采用本文采用如图1所示级配曲线来确定两种方式的EDTA标准滴定曲线。
图1水泥稳定碎石基层级配曲线2 两种方式EDTA滴定标准曲线的确定采用上述水泥稳定碎石基层级配曲线，拌制五份混合料，每份中的含水量为击实试验所确定的最佳含水量，分别按剂量：0%、2%、4%、6%、8%加入水泥，充分拌匀后分别过2.5mm和9.5mm的筛孔。
取过筛后的每份试样300g，按照《公路无机结合料稳定材料试验规程》（JTJ057-94）中的规定进行试验。
试验结果如表1、表2、图2、图3所示.表1 过2.5mm筛孔的EDTA消耗量水泥剂量（%）0 2 4 6 8EDTA消耗量（ml）0.7 11.2 18.6 24.6 29.8 0.7 11.6 18.3 24.4 30.1 0.6 11.4 18.8 24.3 29.7EDTA消耗量平均值0.7 11.4 18.6 24.4 29.9图2 过2.5mm筛孔的EDTA标准滴定曲线表2 过9.5mm筛孔的EDTA消耗量水泥剂量（%）0 2 4 6 8EDTA消耗量（ml）0.7 10.9 17.1 23.4 27.7 0.7 10.6 17.3 23.2 27.5 0.8 10.5 17.4 23.1 27.6EDTA消耗量平均值0.7 10.7 17.3 23.2 27.6图3 过9.5mm筛孔的EDTA标准滴定曲线3 采用两种标准滴定曲线试验的结果将预先设计好的水泥剂量4%、4.5%、5%分别加入到配制好的三份混合料中，搅拌均匀后分别过2.5mm和9.5mm筛孔，取过筛后的试样300g，采用EDTA方法进行滴定，其试验结果如表3所示。

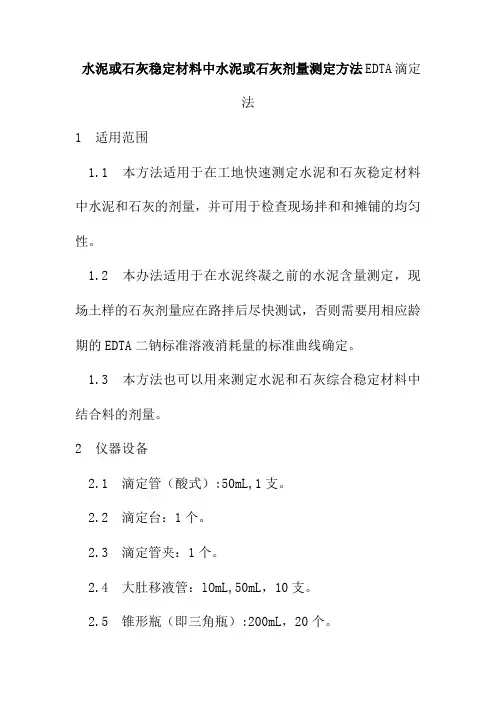

水泥或石灰稳定材料中水泥或石灰剂量测定方法EDTA滴定法1 适用范围1.1 本方法适用于在工地快速测定水泥和石灰稳定材料中水泥和石灰的剂量，并可用于检查现场拌和和摊铺的均匀性。
1.2 本办法适用于在水泥终凝之前的水泥含量测定，现场土样的石灰剂量应在路拌后尽快测试，否则需要用相应龄期的EDTA二钠标准溶液消耗量的标准曲线确定。
1.3 本方法也可以用来测定水泥和石灰综合稳定材料中结合料的剂量。
2 仪器设备2.1 滴定管（酸式）:50mL,1支。
2.2 滴定台：1个。
2.3 滴定管夹：1个。
2.4 大肚移液管：lOmL,50mL，10支。
个。
20，:200mL锥形瓶（即三角瓶）2.52.6 烧杯：2OOOmL（或1OOOmL)，1只；300mL,10只。
2.7 容量瓶：lOOOmL，1个。
2.8 搪瓷杯：容量大于1200mL，10只。
2.9 不锈钢棒（或粗玻璃棒）：10根。
2.10 量筒：100mL和5mL，各1只；50mL,2只。
2.11 棕色广口瓶：60mL,1只（装钙红指示剂）。
2.12 电子天平：量程不小于1500g，感量0.Olg。
2.13 秒表：1只。
2.14 表面皿：9cm,10个。
2.15 研钵：币12～13cm,1个。
2.16 洗耳球：1个。
2.17 精密试纸：pH12～1402.18 聚乙烯桶:20L(装蒸馏水和氯化铵及EDTA二钠标准溶液）,3个；5L(装氢氧化钠），l个；5L（大口桶），10个。
2.19 毛刷、去污粉、吸水管、塑料勺、特种铅笔、厘米纸。
只。
1，:500mL洗瓶（塑料）2.203 试剂3二钠）标准溶EDTA3.1 0.1mol/m时乙二胺四乙酸二钠（二钠（分析EDTA二钠标准溶液）：准确称取液（简称EDTA℃的无二氧化碳蒸馏水溶解，待全部5040～纯）37.23g，用1OOOmL。
溶解并冷却至室温后，定容至氯化按（分析纯或）溶液：将500g3.2 10%氯化按(NHCl4，充分振的聚乙烯桶内，加蒸馏水4500mL化学纯）放在10L的烧杯内配1OOOmL荡，使氯化钱完全溶解。
水泥或石灰稳定土中水泥或石灰剂量的测定方法（EDTA滴定法）本方法适用于在工地快速测定水泥和石灰稳定土中水泥和石灰的剂量，并可用以检查拌和的均匀性。
用于稳定的土可以是细粒土，也可以是中粒土和粗粒土。
本方法也可以用来测定水泥和石灰综合稳定土中结合料的剂量。
1、仪器设备：（1）滴定管（酸式）50mL，1支。
（2）滴定台，1个。
（3）滴定管夹，1个。
（4）大肚移液管：10mL，10支。
（5）锥形瓶（即三角瓶）：200mL，20个。
（6）烧杯：2000mL（或1000mL）,1只；300mL，10只。
（7）容量瓶：1000mL，1个。
（8）搪瓷杯：容量大于1200mL,10只。
（9）不锈钢棒（或粗玻璃棒），10根。
（10）量筒:100mL和5mL，各一只；50mL，2只。
（11）棕色广口瓶：60mL,1只（装钙红）。
（12）天平：称量500g、感量0.5g和称量100g、感量0.1g，各一台。
（13）秒表1只。
（14）表面皿：φ9cm，10个。
（15）研钵：φ12～13cm，1个。
（16）土样筛：筛孔2.0mm或2.5mm，1个。
（17）洗耳球（1两或2两），1个（18）精密试纸：PH12～14（19）聚乙烯桶20L,1个（装蒸馏水）；10L，2个（装氯化铵及EDTA二钠标准液）；5L，1个（装氢氧化钠）。
（20）毛刷、去污粉、吸水管、塑料勺、特种铅笔、厘米纸。
（21）洗瓶（塑料）500mL,1只。
2、试剂（1）0.1mol/m3乙二胺四乙酸二钠（简称EDTA二钠）标准液：准确称取EDTA二钠（分析纯）37.226g，用微热的无二氧化碳蒸馏水溶解，待全部溶解并冷却至室温后，定容至1000mL。
（2）10％氯化铵（NH4CL）溶液：将500g氯化铵（分析纯或化学纯）放在10L的聚乙烯桶内，加蒸馏水4500mL,充分振荡，使氯化铵完全溶解。
（3）1.8％氢氧化钠（内含三乙醇胺）溶液：用100g电子天平称18g氢氧化钠（NaOH）（分析纯），放入洁净干燥的1000mL烧杯中，加1000mL蒸馏水使其全部溶解，待溶液冷却至室温后，加入2mL三乙醇胺（分析纯），搅拌均匀后储于塑料桶中。

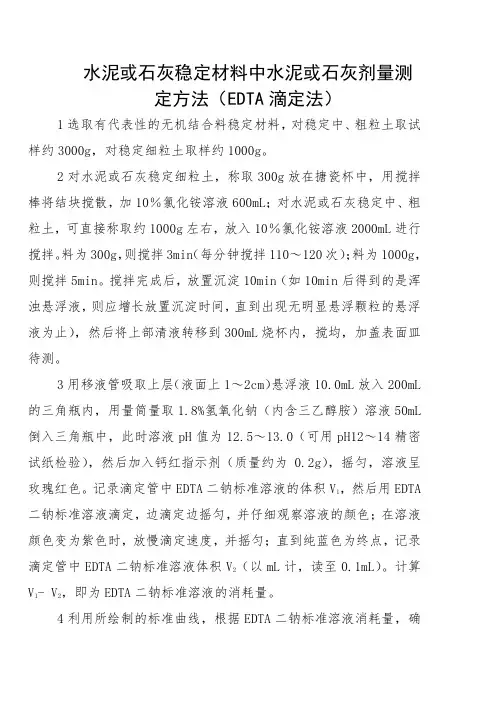

水泥或石灰稳定材料中水泥或石灰剂量测
定方法（EDTA滴定法）
1选取有代表性的无机结合料稳定材料，对稳定中、粗粒土取试样约3000g，对稳定细粒土取样约1000g。
2对水泥或石灰稳定细粒土，称取300g放在搪瓷杯中，用搅拌棒将结块搅散，加10％氯化铵溶液600mL；对水泥或石灰稳定中、粗粒土，可直接称取约1000g左右，放入10％氯化铵溶液2000mL进行搅拌。
料为300g，则搅拌3min（每分钟搅拌110～120次）；料为1000g，则搅拌5min。
搅拌完成后，放置沉淀10min（如10min后得到的是浑浊悬浮液，则应增长放置沉淀时间，直到出现无明显悬浮颗粒的悬浮液为止），然后将上部清液转移到300mL烧杯内，搅均，加盖表面皿待测。
3用移液管吸取上层（液面上1～2cm）悬浮液10.0mL放入200mL 的三角瓶内，用量筒量取1.8%氢氧化钠（内含三乙醇胺）溶液50mL 倒入三角瓶中，此时溶液pH值为12.5～13.0（可用pH12～14精密试纸检验），然后加入钙红指示剂（质量约为0.2g），摇匀，溶液呈玫瑰红色。
记录滴定管中EDTA二钠标准溶液的体积V1，然后用EDTA 二钠标准溶液滴定，边滴定边摇匀，并仔细观察溶液的颜色；在溶液颜色变为紫色时，放慢滴定速度，并摇匀；直到纯蓝色为终点，记录滴定管中EDTA二钠标准溶液体积V2（以mL计，读至0.1mL）。
计算V1- V2，即为EDTA二钠标准溶液的消耗量。
4利用所绘制的标准曲线，根据EDTA二钠标准溶液消耗量，确
定混合料中的水泥或石灰剂量。
5本实验应进行两次平行测定，取算术平均值，精确至0.1mL。
允许误差不得大于均值的5%，否则重新进行试验。
水泥或石灰稳定材料中水泥或石灰剂量测定方法EDTA滴定法1 适用范围1.1 本方法适用于在工地快速测定水泥和石灰稳定材料中水泥和石灰的剂量，并可用于检查现场拌和和摊铺的均匀性。
1.2 本办法适用于在水泥终凝之前的水泥含量测定，现场土样的石灰剂量应在路拌后尽快测试，否则需要用相应龄期的EDTA二钠标准溶液消耗量的标准曲线确定。
1.3 本方法也可以用来测定水泥和石灰综合稳定材料中结合料的剂量。
2 仪器设备2.1 滴定管（酸式）:50mL,1支。
2.2 滴定台：1个。
2.3 滴定管夹：1个。
2.4 大肚移液管：lOmL,50mL，10支。
2.5 锥形瓶（即三角瓶）:200mL，20个。
2.6 烧杯：2OOOmL（或1OOOmL)，1只；300mL,10只。
2.7 容量瓶：lOOOmL，1个。
2.8 搪瓷杯：容量大于1200mL，10只。
2.9 不锈钢棒（或粗玻璃棒）：10根。
2.10 量筒：100mL和5mL，各1只；50mL,2只。
2.11 棕色广口瓶：60mL,1只（装钙红指示剂）。
2.12 电子天平：量程不小于1500g，感量0.Olg。
2.13 秒表：1只。
2.14 表面皿： 9cm,10个。
2.15 研钵：币12～13cm,1个。
2.16 洗耳球：1个。
2.17 精密试纸：pH12～1402.18 聚乙烯桶:20L(装蒸馏水和氯化铵及EDTA二钠标准溶液）,3个；5L(装氢氧化钠），l个；5L（大口桶），10个。
2.19 毛刷、去污粉、吸水管、塑料勺、特种铅笔、厘米纸。
2.20 洗瓶（塑料）:500mL，1只。
3 试剂3.1 0.1mol/m3时乙二胺四乙酸二钠（EDTA二钠）标准溶液（简称EDTA二钠标准溶液）：准确称取EDTA二钠（分析纯）37.23g，用40～50℃的无二氧化碳蒸馏水溶解，待全部溶解并冷却至室温后，定容至1OOOmL。
3.2 10%氯化按(NH4Cl）溶液：将500g氯化按（分析纯或化学纯）放在10L的聚乙烯桶内，加蒸馏水4500mL，充分振荡，使氯化钱完全溶解。

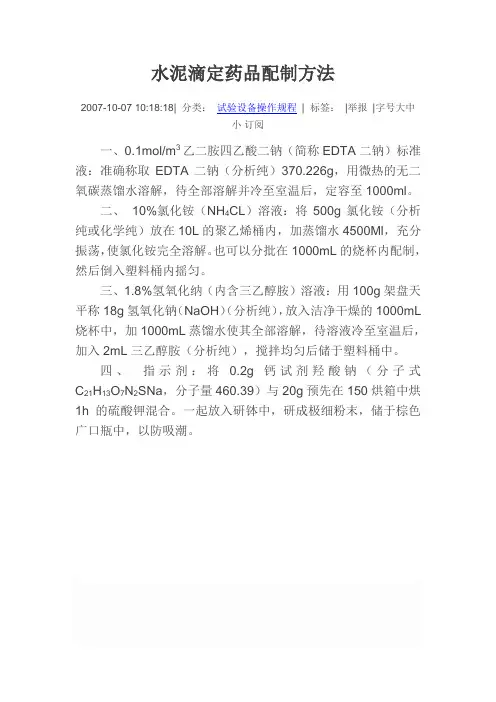

水泥滴定药品配制方法2007-10-07 10:18:18| 分类：试验设备操作规程| 标签：|举报|字号大中小订阅一、0.1mol/m3乙二胺四乙酸二钠（简称EDTA二钠）标准液：准确称取EDTA二钠（分析纯）370.226g，用微热的无二氧碳蒸馏水溶解，待全部溶解并冷至室温后，定容至1000ml。
二、 10%氯化铵（NH4CL）溶液：将500g氯化铵（分析纯或化学纯）放在10L的聚乙烯桶内，加蒸馏水4500Ml，充分振荡，使氯化铵完全溶解。
也可以分批在1000mL的烧杯内配制，然后倒入塑料桶内摇匀。
三、1.8%氢氧化纳（内含三乙醇胺）溶液：用100g架盘天平称18g氢氧化钠（NaOH）（分析纯），放入洁净干燥的1000mL 烧杯中，加1000mL蒸馏水使其全部溶解，待溶液冷至室温后，加入2mL三乙醇胺（分析纯），搅拌均匀后储于塑料桶中。
四、指示剂：将0.2g钙试剂羟酸钠（分子式C21H13O7N2SNa，分子量460.39）与20g预先在150烘箱中烘1h的硫酸钾混合。
一起放入研钵中，研成极细粉末，储于棕色广口瓶中，以防吸潮。
