JTG E51-2009（T 0809-2009）1、目的和适用范围（1）本实验方法适用于在工地快速测定水泥和石灰稳定土中水泥和石灰的剂量，并可用以检查拌和的均匀性。
用于稳定土可以是细粒土，也可以是中粒土和粗粒土。
工地水泥和石灰稳定土含水量的少量变化（±2%），实际上不影响测定结果。
用本方法进行一次剂量测定，只需10min左右。
（2）本方法也可以用来测定水泥和石灰稳定土中结合料的剂量。
3. 试剂（1）0.1mol/L乙二胺四乙酸二钠（简称EDTA二钠）标准液；准确称取EDTA二钠（分析纯）37.226g，用微热的无二氧化蒸馏水溶解，待全部溶解并冷却至室温，定容至1000mL。
（2）10%氯化铵溶液：将500g氯化铵（分析纯或化学纯）放在10L聚乙烯桶内，加蒸馏水4500mL,充分振荡，使氯化铵完全溶解。
也可以分批在1000mL的烧杯内配制，然后倒入塑料桶内摇匀。
（3）1.8%氢氧化钠（内含三乙醇胺）溶液：用100g托盘天平称取18g氢氧化钠（分析纯），放入洁净干燥的1000mL烧杯中，加入1000mL蒸馏水使其全部溶解，待溶解冷却至室温后，置入2mL三乙醇胺（分析纯），搅拌均匀后储于塑料桶中。
（4）钙红指示剂：将0.2g钙试剂羟（qiang)酸钠(分子式C21H13O7N2SNa ).与20g预先在105℃烘箱中烘1h的硫酸钾混合，一起放入瓷研钵中，研成极细粉末，储于棕色广口瓶中，以防吸水变潮。
4.准备标准曲线（1）取样：取工地用石灰和集料，风干后分别过2.0mm或2.5mm筛，用烘干法或酒精燃烧法测其含水量（如为水泥可假定其含水量为0%）。
（2）混合料组成的计算：1）公式：干料质量=湿料质量/（1+含水量）2）计算步骤：①干混合料质量=300g/(1+最佳含水量）②干土质量=干混合料质量/[1+石灰（或水泥）剂量]③干石灰（或水泥）质量=干混合料-干土质量④湿土质量=干土质量X（1+土的风干含水量）⑤湿石灰质量=干石灰X（1+石灰的风干含水量）⑥石灰土中应加入的水=300g-湿土质量-湿石灰质量(3)准备5种试样，每种2个样品（以水泥集料为例）如下：第一种：称2份300g集料（如为细粒土，则每份的质量可以减为100g）分别放在2个搪瓷杯内，集料的含水量应等于工地预期达到的最佳含水量。
JTG E51-2009（T 0809-2009）1、目的和适用范围（1）本实验方法适用于在工地快速测定水泥和石灰稳定土中水泥和石灰的剂量，并可用以检查拌和的均匀性。
用于稳定土可以是细粒土，也可以是中粒土和粗粒土。
工地水泥和石灰稳定土含水量的少量变化（±2%），实际上不影响测定结果。
用本方法进行一次剂量测定，只需10min左右。
（2）本方法也可以用来测定水泥和石灰稳定土中结合料的剂量。
3. 试剂（1）0.1mol/L乙二胺四乙酸二钠（简称EDTA二钠）标准液；准确称取EDTA 二钠（分析纯）37.226g，用微热的无二氧化蒸馏水溶解，待全部溶解并冷却至室温，定容至1000mL。
（2）10%氯化铵溶液：将500g氯化铵（分析纯或化学纯）放在10L聚乙烯桶内，加蒸馏水4500mL,充分振荡，使氯化铵完全溶解。
也可以分批在1000mL 的烧杯内配制，然后倒入塑料桶内摇匀。
（3）1.8%氢氧化钠（内含三乙醇胺）溶液：用100g托盘天平称取18g氢氧化钠（分析纯），放入洁净干燥的1000mL烧杯中，加入1000mL蒸馏水使其全部溶解，待溶解冷却至室温后，置入2mL三乙醇胺（分析纯），搅拌均匀后储于塑料桶中。
（4）钙红指示剂：将0.2g钙试剂羟（qiang)酸钠.与20g预先在105℃烘箱中烘1h的硫酸钾混合，一起放入瓷研钵中，研成极细粉末，储于棕色广口瓶中，以防吸水变潮。
4.准备标准曲线（1）取样：取工地用石灰和集料，风干后分别过2.0mm或2.5mm筛，用烘干法或酒精燃烧法测其含水量（如为水泥可假定其含水量为0%）。
（2）混合料组成的计算：1）公式：干料质量=湿料质量/（1+含水量）2）计算步骤：①干混合料质量=300g/(1+最佳含水量）②干土质量=干混合料质量/[1+石灰（或水泥）剂量]③干石灰（或水泥）质量=干混合料-干土质量④湿土质量=干土质量X（1+土的风干含水量）⑤湿石灰质量=干石灰X（1+石灰的风干含水量）⑥石灰土中应加入的水=300g-湿土质量-湿石灰质量(3)准备5种试样，每种2个样品（以水泥集料为例）如下：第一种：称2份300g集料（如为细粒土，则每份的质量可以减为100g）分别放在2个搪瓷杯内，集料的含水量应等于工地预期达到的最佳含水量。
EDTA滴定测水泥或石灰含量1、准备标准曲线 (1）取样：取工地用石灰和集料，测其含水量。
(2）混合料组成的计算： (3）准备5种试样，每种2个样品（以水泥集料为例），如下：如为水泥稳定中、粗粒土每个样品取1000克左右，如为细粒土则可称取300g左右。
集料2份分别放在2个搪瓷杯内，含水量应等于工地预期达到的最佳含水量。
2种、3种、4种、5种：各准备2份水泥剂量分别为2%、4％、6％、8％的水泥土混合料试样，每份均重300g，含水量应等于工地预期达到的最佳含水量。
(4）取一个盛有试样的搪瓷杯，在盛样器内加入两倍试样质量体积的10％氯化按溶剂，用不锈钢搅拌棒充分搅拌，料为300克则搅拌3min（每分钟搅110-120次），料为1000克则搅拌5 min。
如水泥（或石灰）土混合料中的土是细粒土，则也可以用1000 mL具塞三角瓶代替搪瓷杯，手握三角瓶（瓶口向上）用力振荡3min(每分钟120次±5次），以代替搅拌棒搅拌，放置沉淀10min[如10min后得到的是混浊悬浮液，则应增加放置沉淀时间，直到出现澄清悬浮液为止，并记录所需的时间，以后所有该种水泥（或石灰）土混合料的试验，均应以同一时间为准]，然后将上部清液转移到300mL烧杯内，搅匀，加盖表面皿待测。
(5）用移液管吸取上层（液面下1-2cm）悬浮液10.0mL放人200mL 的三角瓶内，用量筒量取50mL1.8％氢氧化钠（内含三乙醇胺）倒入三角瓶中，此时溶液出值为12.5-13.0（可用pH12-pH14精密试纸检验），然后加入钙红指示剂（体积约为黄豆大小），摇匀，溶剂呈玫瑰红色。
用EDTA二钠标准液滴定到纯蓝色为终点，记录EDTA二钠的耗量（以mL计，读至0.1mL）。
( 6)对其他几个搪瓷杯中的试样，用同样的方法进行试验，并记录各自EDTA二钠的耗量。
(7）以同一水泥或石灰剂量混合料消耗EDTA二钠毫升数的平均值为纵坐标，以水泥或石灰剂量（％）为横坐标制图。

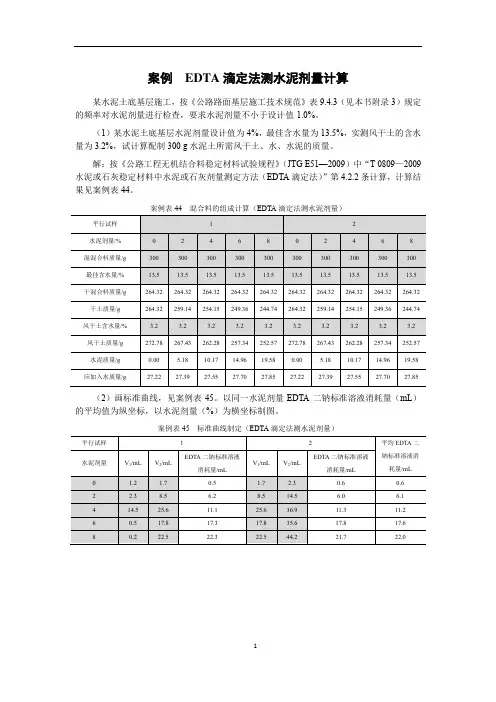

案例EDTA滴定法测水泥剂量计算
某水泥土底基层施工，按《公路路面基层施工技术规范》表9.4.3（见本书附录3）规定的频率对水泥剂量进行检查，要求水泥剂量不小于设计值-1.0%。
（1）某水泥土底基层水泥剂量设计值为4%，最佳含水量为13.5%，实测风干土的含水量为3.2%，试计算配制300 g水泥土所需风干土、水、水泥的质量。
解：按《公路工程无机结合料稳定材料试验规程》（JTG E51—2009）中“T 0809—2009水泥或石灰稳定材料中水泥或石灰剂量测定方法（EDTA滴定法）”第4.2.2条计算，计算结果见案例表44。
案例表44 混合料的组成计算（EDTA滴定法测水泥剂量）
（2）画标准曲线，见案例表45。
以同一水泥剂量EDTA二钠标准溶液消耗量（mL）的平均值为纵坐标，以水泥剂量（%）为横坐标制图。
案例表45 标准曲线制定（EDTA滴定法测水泥剂量）
注：水泥剂量与EDTA二钠标准溶液消耗量关系为线性关系，用Excel画散点图，画趋势线并显示公式。
（3）测定水泥土的水泥剂量，见案例表46。
案例表46 水泥剂量的测定（EDTA滴定法测水泥剂量）
注：结合料剂量可由案例表45中的直线公式计算得出；也可由案例表45中的直线画图得出，即已知纵坐标为12.7，求横坐标；也可由Excel函数FORECAST（）求出。
（4）结论。
经检测，试验样品的水泥剂量满足要求。

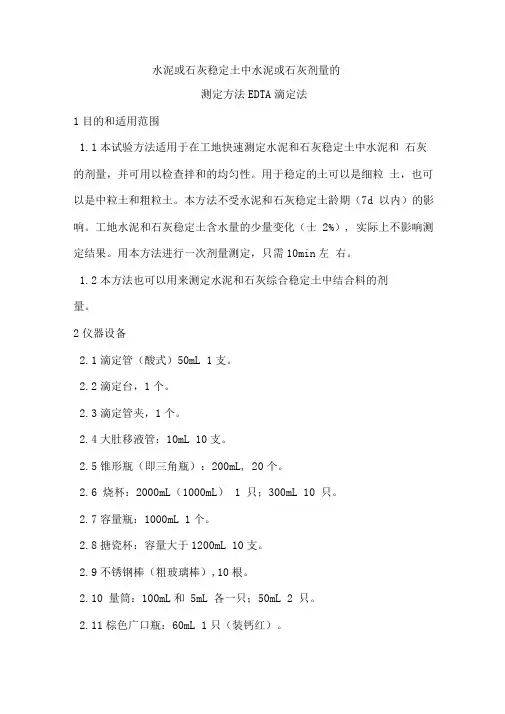

水泥或石灰稳定土中水泥或石灰剂量的测定方法EDTA滴定法1目的和适用范围1.1本试验方法适用于在工地快速测定水泥和石灰稳定土中水泥和石灰的剂量，并可用以检查拌和的均匀性。
用于稳定的土可以是细粒土，也可以是中粒土和粗粒土。
本方法不受水泥和石灰稳定土龄期（7d 以内）的影响。
工地水泥和石灰稳定土含水量的少量变化（士2%）, 实际上不影响测定结果。
用本方法进行一次剂量测定，只需10min左右。
1.2本方法也可以用来测定水泥和石灰综合稳定土中结合料的剂量。
2仪器设备2.1滴定管（酸式）50mL 1支。
2.2滴定台，1个。
2.3滴定管夹，1个。
2.4大肚移液管：10mL 10支。
2.5锥形瓶（即三角瓶）：200mL, 20个。
2.6 烧杯：2000mL（1000mL） 1 只；300mL 10 只。
2.7容量瓶：1000mL 1个。
2.8搪瓷杯：容量大于1200mL 10支。
2.9不锈钢棒（粗玻璃棒）,10根。
2.10 量筒：100mL和5mL 各一只；50mL 2 只。
2.11棕色广口瓶：60mL 1只（装钙红）。
2.12托盘天平：称量500g、感量0.5克和称量100g、感量0.1g , 各一台。
2.13秒表1只。
2.14表面皿：0 9cm 10个。
2.15研钵：0 12〜13cm 1 个。
2.16土样筛：筛孔2.0mm或2.5mm 1 个。
2.17洗耳球（1两或2两），1个。
2.18精密试纸：pH12〜14。
2.19聚乙烯桶20L, 1个（装蒸馏水）；10L, 2个（装氯化铵及EDTA 二钠标准液）；5L, 1个（装氢氧化钠）。
2.20毛刷、去污粉、吸水管、塑料勺、特种铅笔、厘米纸。
2.21洗瓶（塑料）500mL 1只。
3试剂3.10.1mol/m 3乙二胺四乙酸二钠（简称EDTA二钠）标准液：准确称取EDTAX钠（分析纯）37.226g ,用微热的无二氧化碳蒸馏水溶解，待全部溶解并冷却至室温后，定容至1000mL3.210 %氯化铵（NHCI ）溶液：将500g氯化铵（分析纯或化学纯）放在10L的聚乙烯桶内，加蒸馏水4500mL充分振荡，使氯化铵完全溶解。
JTG E51-2009（T 0809-2009）1、目的和适用范围（1）本实验方法适用于在工地快速测定水泥和石灰稳定土中水泥和石灰的剂量，并可用以检查拌和的均匀性。
用于稳定土可以是细粒土，也可以是中粒土和粗粒土。
工地水泥和石灰稳定土含水量的少量变化（±2%），实际上不影响测定结果。
用本方法进行一次剂量测定，只需10mi n左右。
（2）本方法也可以用来测定水泥和石灰稳定土中结合料的剂量。
3. 试剂（1）0.1mol/L乙二胺四乙酸二钠（简称EDTA二钠）标准液；准确称取ED TA二钠（分析纯）37.226g，用微热的无二氧化蒸馏水溶解，待全部溶解并冷却至室温，定容至1000mL。
（2）10%氯化铵溶液：将500g氯化铵（分析纯或化学纯）放在10L聚乙烯桶内，加蒸馏水4500mL,充分振荡，使氯化铵完全溶解。
也可以分批在1000m L的烧杯内配制，然后倒入塑料桶内摇匀。
（3）1.8%氢氧化钠（内含三乙醇胺）溶液：用100g托盘天平称取18g氢氧化钠（分析纯），放入洁净干燥的1000mL烧杯中，加入1000mL蒸馏水使其全部溶解，待溶解冷却至室温后，置入2mL三乙醇胺（分析纯），搅拌均匀后储于塑料桶中。
（4）钙红指示剂：将0.2g钙试剂羟（qiang)酸钠(分子式C21H13O7N2SNa).与20g预先在105℃烘箱中烘1h的硫酸钾混合，一起放入瓷研钵中，研成极细粉末，储于棕色广口瓶中，以防吸水变潮。
4.准备标准曲线（1）取样：取工地用石灰和集料，风干后分别过2.0mm或2.5mm筛，用烘干法或酒精燃烧法测其含水量（如为水泥可假定其含水量为0%）。
（2）混合料组成的计算：1）公式：干料质量=湿料质量/（1+含水量）2）计算步骤：①干混合料质量=300g/(1+最佳含水量）②干土质量=干混合料质量/[1+石灰（或水泥）剂量]③干石灰（或水泥）质量=干混合料-干土质量④湿土质量=干土质量X（1+土的风干含水量）⑤湿石灰质量=干石灰X（1+石灰的风干含水量）⑥石灰土中应加入的水=300g-湿土质量-湿石灰质量(3)准备5种试样，每种2个样品（以水泥集料为例）如下：第一种：称2份300g集料（如为细粒土，则每份的质量可以减为100g）分别放在2个搪瓷杯内，集料的含水量应等于工地预期达到的最佳含水量。

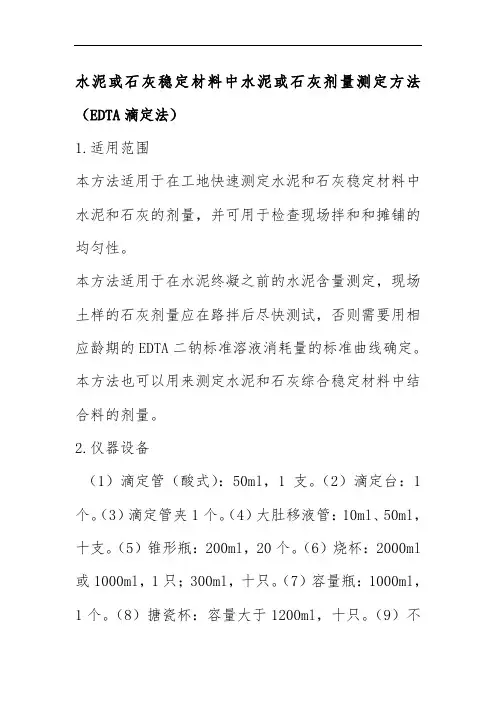

水泥或石灰稳定材料中水泥或石灰剂量测定方法（EDTA滴定法）1.适用范围本方法适用于在工地快速测定水泥和石灰稳定材料中水泥和石灰的剂量，并可用于检查现场拌和和摊铺的均匀性。
本方法适用于在水泥终凝之前的水泥含量测定，现场土样的石灰剂量应在路拌后尽快测试，否则需要用相应龄期的EDTA二钠标准溶液消耗量的标准曲线确定。
本方法也可以用来测定水泥和石灰综合稳定材料中结合料的剂量。
2.仪器设备（1）滴定管（酸式）：50ml，1支。
（2）滴定台：1个。
（3）滴定管夹1个。
（4）大肚移液管：10ml、50ml，十支。
（5）锥形瓶：200ml，20个。
（6）烧杯：2000ml 或1000ml，1只；300ml，十只。
（7）容量瓶：1000ml，1个。
（8）搪瓷杯：容量大于1200ml，十只。
（9）不锈钢棒（或粗玻璃板）：10根。
（10）量筒：100ml和5ml，各1只；50ml，2只。
（11）棕色广口瓶：60ml，1只（装钙红指示剂）。
（12）电子天平：量程不小于1500g，感量0.01g。
（13）秒表1只。
（14）表面皿：φ9cm，10个。
（15）研钵：φ12~13cm，1个。
（16）洗耳球1个。
（17）精密试纸：PH12~14。
（18）聚乙烯桶：20L（装蒸馏水和氯化氨及EDTA二钠标准溶液），3个；5L（装氢氧化钠），1个；5L（大口桶），10个。
（19）毛刷、去污粉、吸水管、塑料勺、特种铅笔、厘米纸。
（20）洗瓶（塑料）：500ml，1只。
3试剂（1）0.1mol/m3乙二胺四乙酸二钠（EDTA二钠）标准溶液（简称EDTA二钠标准溶液）：准确称取EDTA 二钠（分析纯）37.23g，用40~50℃的无二氧化碳蒸馏水溶解，待全部溶解并冷却至室温后，定容至1000mL。
（2）10%氯化铵（NH4Cl）溶液：将500g氯化铵（分析纯或化学纯）放在10L的聚乙烯桶内，加蒸馏水4500mL，充分振荡，使氯化铵完全溶解。

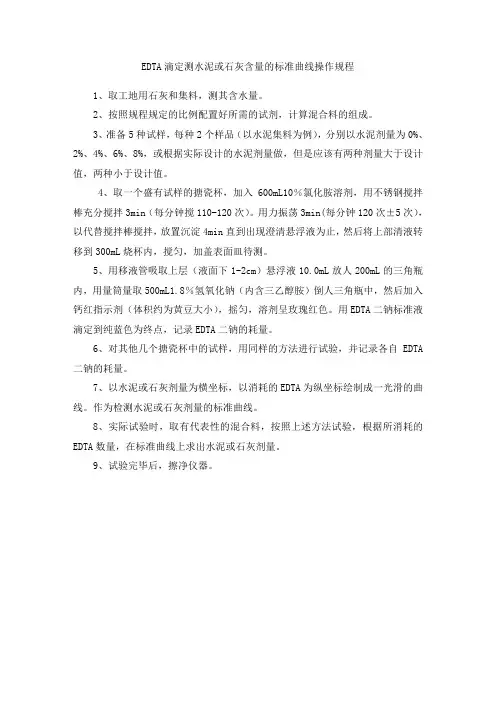

EDTA滴定测水泥或石灰含量的标准曲线操作规程
1、取工地用石灰和集料，测其含水量。
2、按照规程规定的比例配置好所需的试剂，计算混合料的组成。
3、准备5种试样，每种2个样品（以水泥集料为例），分别以水泥剂量为0%、2%、4%、6%、8%，或根据实际设计的水泥剂量做，但是应该有两种剂量大于设计值，两种小于设计值。
4、取一个盛有试样的搪瓷杯，加入600mL10％氯化胺溶剂，用不锈钢搅拌棒充分搅拌3min（每分钟搅110-120次）。
用力振荡3min(每分钟120次±5次），以代替搅拌棒搅拌，放置沉淀4min直到出现澄清悬浮液为止，然后将上部清液转移到300mL烧杯内，搅匀，加盖表面皿待测。
5、用移液管吸取上层（液面下1-2cm）悬浮液10.0mL放人200mL的三角瓶内，用量筒量取500mL1.8％氢氧化钠（内含三乙醇胺）倒人三角瓶中，然后加入钙红指示剂（体积约为黄豆大小），摇匀，溶剂呈玫瑰红色。
用EDTA二钠标准液滴定到纯蓝色为终点，记录EDTA二钠的耗量。
6、对其他几个搪瓷杯中的试样，用同样的方法进行试验，并记录各自EDTA 二钠的耗量。
7、以水泥或石灰剂量为横坐标，以消耗的EDTA为纵坐标绘制成一光滑的曲线。
作为检测水泥或石灰剂量的标准曲线。
8、实际试验时，取有代表性的混合料，按照上述方法试验，根据所消耗的EDTA数量，在标准曲线上求出水泥或石灰剂量。
9、试验完毕后，擦净仪器。
