山特500V A U P S稳压电源常见故障维修实例(总7页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除故障现象一:市电供电正常时,逆变时有输出,但输出电压偏高至275V分析与维修:根据稳压电源工作原理可知,只有当电源的高压保护电路和市电稳压电路有故障时,才会出现上述现象。
电源输出电压经T2取样、整流、滤波后,加至电压比较器U7的⑧、⑨脚,然后接参考电压端。
只有当比较器U7的⑧脚电压高于⑨脚电压时,脚④才会跳变成低电平输出,从而控制保护电压动作。
以下分两步逐一进行检测:一、市电稳压的检测从实物图中可知,市电电压的高低取决于继电器S3~S8的吸合状态。
先用万用表逐一检测,发现继电器S3的线圈已烧断,故S3不吸合,使得220V 市电电压完全加在T3的第3、4根抽头间,从而导致输出电压偏高。
更换T3,开机运行,故障排除。
在实际工作中,考虑到该稳压电源直接接在交流稳压器上使用,又无同规格的继电器可代换,将S3中的第①、③短接即可。
二、高压保护电路的检测首先用万用表测得电压比较器U7的⑧脚电压为2.35v、⑨脚电压为2.25v,此时高压保护电路不起动。
逐一仔细查看高压保护电路的每一元器件,均无故障。
适当调整电位器RP8,当下调至某一数值(减少)时,高压保护电路突然正常起动。
由此可知,电源高压保护电路的电压偏高,须重新调整。
将电源的输入端接在交流调压器上,输出端接在电压表上。
然后将调压器的电压值慢慢地从175v升至250v,并记录下此过程中输出电压最大值是230v。
当输出电压是235v时,沿逆时针方向缓慢调整电位器RP8,直至高压保护电路刚一启动即可。
注意,当高压保护电路出现故障,输出电压为220v±5%时,是无法仅凭肉眼观察到的。
因此在使用时要定期检查高压保护电路是否正常。
故障现象二:停电时,逆变不工作分析与维修:根据故障现象分析得知,该故障是因蓄电池电压太低引起。

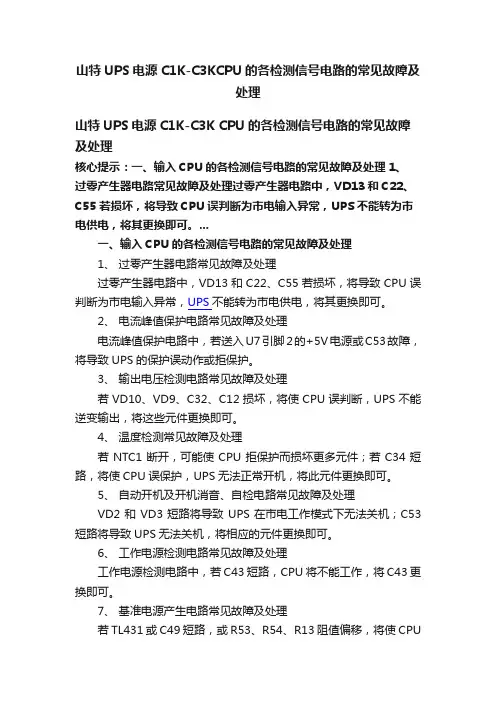

山特UPS电源C1K-C3KCPU的各检测信号电路的常见故障及处理山特UPS电源C1K-C3K CPU的各检测信号电路的常见故障及处理核心提示:一、输入CPU的各检测信号电路的常见故障及处理1、过零产生器电路常见故障及处理过零产生器电路中,VD13和C22、C55若损坏,将导致CPU误判断为市电输入异常,UPS不能转为市电供电,将其更换即可。
...一、输入CPU的各检测信号电路的常见故障及处理1、过零产生器电路常见故障及处理过零产生器电路中,VD13和C22、C55若损坏,将导致CPU误判断为市电输入异常,UPS不能转为市电供电,将其更换即可。
2、电流峰值保护电路常见故障及处理电流峰值保护电路中,若送入U7引脚2的+5V电源或C53故障,将导致UPS的保护误动作或拒保护。
3、输出电压检测电路常见故障及处理若VD10、VD9、C32、C12损坏,将使CPU误判断,UPS不能逆变输出,将这些元件更换即可。
4、温度检测常见故障及处理若NTC1断开,可能使CPU拒保护而损坏更多元件;若C34短路,将使CPU误保护,UPS无法正常开机,将此元件更换即可。
5、自动开机及开机消音、自检电路常见故障及处理VD2和VD3短路将导致UPS在市电工作模式下无法关机;C53短路将导致UPS无法关机,将相应的元件更换即可。
6、工作电源检测电路常见故障及处理工作电源检测电路中,若C43短路,CPU将不能工作,将C43更换即可。
7、基准电源产生电路常见故障及处理若TL431或C49短路,或R53、R54、R13阻值偏移,将使CPU读数错误,产生逻辑混乱,更换这些元件即可。
8、振荡器电路常见故障及处理。
若XL1出现故障,CPU将不能工作,表现形式为无时钟信号,更换XL1。
二、CPU输出控制、保护电路的常见故障及处理1、I/P驱动器电路常见故障及处理若Q3(VM3)短路,则当发生短路输出时,PLY01不能起到保护作用,更换Q3。

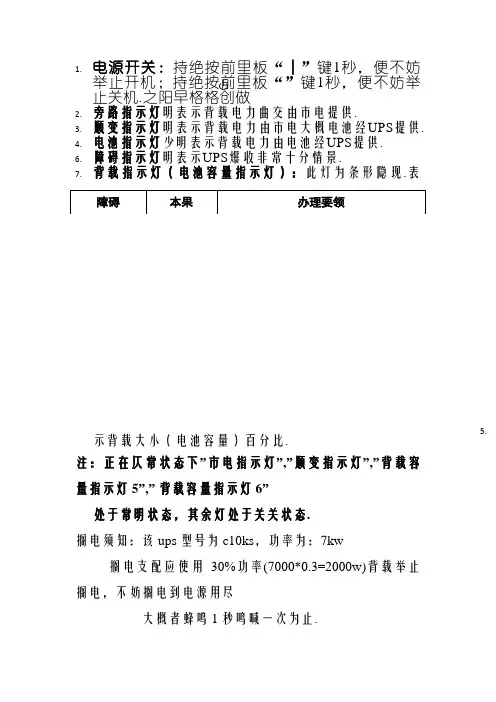

1.电源开关:持绝按前里板“︱”键1秒,便不妨举止开机;持绝按前里板“”键1秒,便不妨举止关机.之阳早格格创做2.旁路指示灯明表示背载电力曲交由市电提供.3.顺变指示灯明表示背载电力由市电大概电池经UPS提供.4.电池指示灯少明表示背载电力由电池经UPS提供.6.障碍指示灯明表示UPS爆收非常十分情景.7.背载指示灯(电池容量指示灯):此灯为条形隐现.表示背载大小(电池容量)百分比.注:正在仄常状态下”市电指示灯”,”顺变指示灯”,”背载容量指示灯5”,”背载容量指示灯6”处于常明状态,其余灯处于关关状态.搁电须知:该ups型号为c10ks,功率为:7kw搁电支配应使用30%功率(7000*0.3=2000w)背载举止搁电,不妨搁电到电源用尽大概者蜂鸣1秒鸣喊一次为止.5.障碍本果办理要领里板灯号隐现与处事状态对于应表灯号隐示道明: ●:表示持绝明,★表示闪烁,↑表示灯号隐现大概告警声与决于其余:状态市电指示灯:此灯明,表示市电输进仄常旁路指示灯:此灯明,表示ups的电力根源曲交由市电通过旁路至背载顺变器指示灯:此灯明,表示ups的电源通过顺变器传到背载障碍指示灯:此灯明,ups收出连绝警报声,表示ups有非常十分情景背载/电池容量指示灯:此灯为条形隐现,表示背载大小大概电池容量的百分比正在市电模式下,条形指示为背载容量百分比.当市电中断时,ups 变换到电池洪电模式下,条形指示为电池容量百分比.简曲指示灯含意:(从下进与序)市电模式下,表示背载容量:电池模式下;表示电池容量:指示灯背载容量指示灯电池容量指示灯6---0-35%指示灯6---96%-100%指示灯5---36%-55%指示灯5---76%-95%指示灯4---56%-75%指示灯4---56%-75%指示灯3---76%-95%指示灯3---36%-55%指示灯2---96%-105%指示灯2---0-35%。

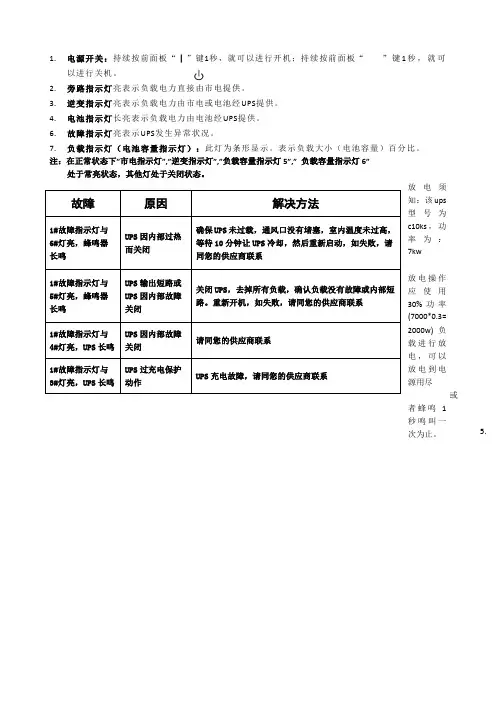

1. 电源开关:持续按前面板“︱”键1秒,就可以进行开机;持续按前面板“”键1秒,就可以进行关机。
2. 旁路指示灯亮表示负载电力直接由市电提供。
3. 逆变指示灯亮表示负载电力由市电或电池经UPS 提供。
4. 电池指示灯长亮表示负载电力由电池经UPS 提供。
6. 故障指示灯亮表示UPS 发生异常状况。
7. 负载指示灯(电池容量指示灯):此灯为条形显示。
表示负载大小(电池容量)百分比。
注:在正常状态下”市电指示灯”,”逆变指示灯”,”负载容量指示灯5”,” 负载容量指示灯6”处于常亮状态,其他灯处于关闭状态。
放电须知:该ups 型号为c10ks ,功率为:7kw放电操作应使用30%功率(7000*0.3=2000w)负载进行放电,可以放电到电源用尽或者蜂鸣1秒鸣叫一次为止。
5.面板灯号显示与工作状态对应表灯号显示说明:●:表示持续亮,★表示闪烁,↑表示灯号显示或告警声取决于其它:状态市电指示灯:此灯亮,表示市电输入正常旁路指示灯:此灯亮,表示ups的电力来源直接由市电经过旁路至负载逆变器指示灯:此灯亮,表示ups 的电源通过逆变器传到负载故障指示灯:此灯亮,ups发出连续警报声,表示ups有异常状况负载/电池容量指示灯:此灯为条形显示,表示负载大小或电池容量的百分比在市电模式下,条形指示为负载容量百分比。
当市电中断时,ups转换到电池洪电模式下,条形指示为电池容量百分比。
具体指示灯含义:(从下向上序)市电模式下,表示负载容量:电池模式下;表示电池容量:指示灯负载容量指示灯电池容量指示灯6---0-35%指示灯6---96%-100%指示灯5---36%-55%指示灯5---76%-95%指示灯4---56%-75%指示灯4---56%-75%指示灯3---76%-95%指示灯3---36%-55%指示灯2---96%-105%指示灯2---0-35%。
山特ups电源维修一、山特UPS电源维修方法:常见问题一、有市电时山特UPS输出正常,而无市电时蜂鸣器长鸣,无输出。
故障分析:从现象判断为蓄电池和逆变器部分故障,可按以下程序检查:1、检查蓄电池电压,看蓄电池是否充电不足,若蓄电池充电不足,则要检查是蓄电池本身的故障还是充电电路故障。
2、若蓄电池工作电压正常,检查逆变器驱动电路工作是否正常,若驱动电路输出正常,说明逆变器损坏。
3、若逆变器驱动电路工作不正常,则检查波形产生电路有无PWM控制信号输出,若有控制信号输出,说明故障在逆变器驱动电路。
4、若波形产生电路无PWM控制信号输出,则检查其输出是否因保护电路工作而封锁,若有则查明保护原因;5、若保护电路没有工作且工作电压正常,而波形产生电路无PWM波形输出则说明波形产生电路损坏。
上述排故顺序也可以倒过来进行,有时能更快发现故障。
常见问题二、山特蓄电池电压偏低,但开机充电十多小时,蓄电池电压仍充不上去。
故障分析:从现象判断为蓄电池或充电电路故障,可按以下步骤检查:1、检查充电电路输入输出电压是否正常;2、若充电电路输入正常,输出不正常,断开蓄电池再测,若仍不正常则为充电电路故障;3、若断开蓄电池后充电电路输入、输出均正常,则说明蓄电池已因长期未充电、过放或已到寿命期等原因而损坏。
备有大量UPS电源配件、备板。
现面对全国承接维修服务:四、山特UPS电源维修流程:第1步:根据客户的故障现象描述,评估该产品的可修复性。
第2步:客户寄/送到我司,登记入库,等待检测。
第3步:工程师检测故障点,出具检测报告书,确定维修价格及维修周期。
第4步:维修报价,等待客户确认。
同意则进行维修,不同意则原机返回。
第5步:维修ok,测试正常。
第6步:试机成功。
第7步:客户付款;登记出库。
第8步:交付客户使用。
第9步:贴心的跟踪服务。
五、代理销售山特UPS电源:金汇能是一家从事工控自动化产品维修服务的公司,从事山特UPS电源维修技术近二十年。
3kV A在线式UPS的工作原理与故障维修UPS的品牌较多,这里以山特(Santak)牌C系列3kV A在线式UPS为例叙述其工作原理及维修方法,供电源技术工程人员参考。
1性能参数与系统框图(1) 性能参数如表1所示,这里同时把该系列1kV A及2kV A产品的性能参数一并列出,供比较用。
型号项目C1k C2k C3k额定容量(输出)1kV A 2kV A 3kV A输入电压160~276V频率50Hz±5%输出电压220V频率50Hz电压稳定度±2%频率稳定度±0.5%(电池供电)超载能力110%(10s)130%(200ms)电池直流电压36V 96V密封免维护电池12V/7.2Ah×3 2V/6.5Ah×8 2V/7.2Ah×8备用时间(满载/半载)7分钟/17分钟8分钟/25分钟5分钟/20分钟充电时间回充至90% 8h转换时间停电或复电零中断噪音1m距离<45dB <50dB批示灯负载、电池供电及UPS运转状态批示灯等警报声音电池放电当输入断电时每4s发出警告声,当电池将用尽时每秒发警告声UPS异常连续声输出插座4个通讯接口(DB-9P)NOVELL及RS232接口断电、电池低电压,遥控UPS开、关环境温度0℃~40℃湿度10%~90%(不结露)重量(净重)14.5kg 35kg 36kg外形尺寸(mm)W×D×H 145×405×220 195×455×330表1 山特C1kV A/ C2kV A/ C3kV A性能参数(2) 系统框图系统框图如图1所示,当市电正常时,主路由功率因数校正电路产生逆变器工作所需的±370V 的直流电压,再经逆变器将直流转换为交流输出;另一路市电经充电器电路产生110V的直流电压对蓄电池充电;当市电中断时,蓄电池所储存的能量经DC/DC变换器转换为±400V 的直流电压作为逆变器输入,使输出实现不间断供电。

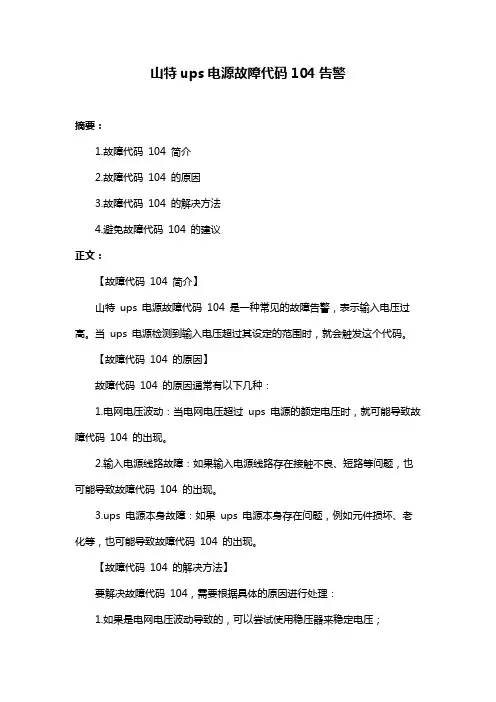

山特ups电源故障代码104告警
摘要:
1.故障代码104 简介
2.故障代码104 的原因
3.故障代码104 的解决方法
4.避免故障代码104 的建议
正文:
【故障代码104 简介】
山特ups 电源故障代码104 是一种常见的故障告警,表示输入电压过高。
当ups 电源检测到输入电压超过其设定的范围时,就会触发这个代码。
【故障代码104 的原因】
故障代码104 的原因通常有以下几种:
1.电网电压波动:当电网电压超过ups 电源的额定电压时,就可能导致故障代码104 的出现。
2.输入电源线路故障:如果输入电源线路存在接触不良、短路等问题,也可能导致故障代码104 的出现。
3.ups 电源本身故障:如果ups 电源本身存在问题,例如元件损坏、老化等,也可能导致故障代码104 的出现。
【故障代码104 的解决方法】
要解决故障代码104,需要根据具体的原因进行处理:
1.如果是电网电压波动导致的,可以尝试使用稳压器来稳定电压;
2.如果是输入电源线路故障导致的,需要检查并修复输入电源线路;
3.如果是ups 电源本身故障导致的,需要及时更换或维修ups 电源。

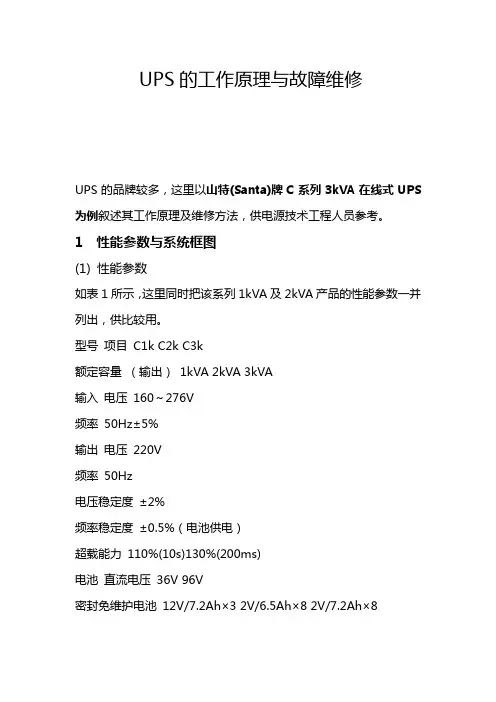

UPS的工作原理与故障维修UPS的品牌较多,这里以山特(Santa)牌C系列3kVA在线式UPS 为例叙述其工作原理及维修方法,供电源技术工程人员参考。
1 性能参数与系统框图(1) 性能参数如表1所示,这里同时把该系列1kVA及2kVA产品的性能参数一并列出,供比较用。
型号项目C1k C2k C3k额定容量(输出)1kVA 2kVA 3kVA输入电压160~276V频率50Hz±5%输出电压220V频率50Hz电压稳定度±2%频率稳定度±0.5%(电池供电)超载能力110%(10s)130%(200ms)电池直流电压36V 96V密封免维护电池12V/7.2Ah×3 2V/6.5Ah×8 2V/7.2Ah×8备用时间(满载/半载)7分钟/17分钟8分钟/25分钟5分钟/20分钟充电时间回充至90% 8h转换时间停电或复电零中断噪音1m距离<45dB <50dB批示灯负载、电池供电及UPS运转状态批示灯等警报声音电池放电当输入断电时每4s发出警告声,当电池将用尽时每秒发警告声UPS异常连续声输出插座4个通讯接口(DB-9P)NOVELL及RS232接口断电、电池低电压,遥控UPS开、关环境温度0℃~40℃湿度10%~90%(不结露)重量(净重)14.5kg 35kg 36kg外形尺寸(mm)W×D×H 145×405×220 195×455×330表1山特C1kVA/ C2kVA/ C3kVA性能参数(2) 系统框图系统框图如图1所示,当市电正常时,主路由功率因数校正电路产生逆变器工作所需的±370V的直流电压,再经逆变器将直流转换为交流输出;另一路市电经充电器电路产生110V的直流电压对蓄电池充电;当市电中断时,蓄电池所储存的能量经DC/DC变换器转换为±400V的直流电压作为逆变器输入,使输出实现不间断供电。
山特U P S故障分析图 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】1.电源开关:持续按前面板“︱”键1秒,就可以进行开机;持续按前面板“”键1秒,就可以进行关机。
2.旁路指示灯亮表示负载电力直接由市电提供。
3.逆变指示灯亮表示负载电力由市电或电池经UPS提供。
4.电池指示灯长亮表示负载电力由电池经UPS提供。
6.故障指示灯亮表示UPS发生异常状况。
7.负载指示灯(电池容量指示灯):此灯为条形显示。
表示负载大小(电池容量)百分比。
注:在正常状态下”市电指示灯”,”逆变指示灯”,”负载容量指示灯5”,”负载容量指示灯6”处于常亮状态,其他灯处于关闭状态。
放电须知:该ups型号为c10ks,功率为:7kw放电操作应使用30%功率(7000*=2000w)负载进行放电,可以放电到电源用尽或者蜂鸣1秒鸣叫一次为止。
5.面板灯号显示与工作状态对应表●:表示持续亮,★表示闪烁,↑表示灯号显示或告警声取决于其它:状态市电指示灯:此灯亮,表示市电输入正常旁路指示灯:此灯亮,表示ups的电力来源直接由市电经过旁路至负载逆变器指示灯:此灯亮,表示ups的电源通过逆变器传到负载故障指示灯:此灯亮,ups发出连续警报声,表示ups有异常状况负载/电池容量指示灯:此灯为条形显示,表示负载大小或电池容量的百分比在市电模式下,条形指示为负载容量百分比。
当市电中断时,ups转换到电池洪电模式下,条形指示为电池容量百分比。
具体指示灯含义:(从下向上序)市电模式下,表示负载容量:电池模式下;表示电池容量:指示灯负载容量指示灯电池容量指示灯6---0-35%指示灯6---96%-100%指示灯5---36%-55%指示灯5---76%-95%指示灯4---56%-75%指示灯4---56%-75%指示灯3---76%-95%指示灯3---36%-55%指示灯2---96%-105%指示灯2---0-35%。
山特UPS电源常见故障的分析与维修山特UPS电源常见故障的分析与维修山特UPS-500型电源常见故障的分析与维修检查故障的一般方法1、观察法:后备式山特UPS不间断电源发生故障时,应首先观察控制面板上各工作状态指示灯的闪烁情况,来判断是市电供电自动稳压控制线路部分还是逆变器部分出了故障。
若绿色指示灯亮,蜂鸣器不叫,有220伏输出电压,则说明市电供电稳压部分正常,否则,则有故障点;若红色指示灯闪烁或长亮、蜂鸣器断续鸣叫或长鸣,说明逆变器部分不正常。
2、电压测试法——测量关键点的电压。
若是交流自动稳压部分出了故障,就用万用表测量市电供电主回路各点电压,很快就会查找出故障:一般故障出在交流输入电路熔断熔断器,或转移控制继电器和自动稳压控制继电器的触点接触不良;若故障来源于逆变器部分,则应首先检查30A电池保险管是否完好,电池电压是否在最低极限值以上,末级驱动晶体管是否已损坏等易损元件上。
通过初步的观察仍未排除故障,则应检查芯片IC4和IC8,测量各控制电平。
若工作指示灯或蜂鸣器指示异常,则先检查IC4(VE556定时器)各控制点的电平,正常数值如表1;若测得IC4某控制端的电平明显偏离表中值,则说明故障发生在与此控制相连的线路中。
若NE556芯片及报警指示控制电路正常,则要接下去检查IC8(SG3524)各控制端的电平,正常电平如表2。
若发现IC8某脚电压偏离表中正常值过大,则故障可能来源于此相连的控制部分或IC8本身。
常见故障的分析与排除1、故障现象:在市电供电正常时开启山特UPS电源,逆变器工作指示灯却是闪烁的,蜂鸣器发现间断叫声,即山特UPS电源是工作在逆变器状态,不能转移到市电供电的工作状态。
故障分析与维修:不能进行市电供电转换,说明市电供电——逆变器供电转换控制电路出现了故障,要重点测试这部分电路。
UPS-500不间断电源是处于市电供电还是逆变器供电状态,是由IC5的两个与非门组件组成的RS触发器的状态决定的。
山特ups电源故障维修学习共享2010-10-23 10:38:30 阅读316 评论0 ??字号:大中小?订阅UPS的品牌较多,这里以山特(Santak)牌C系列3kVA在线式UPS为例叙述其工作原理及维修方法,供电源技术工程人员参考。
1性能参数与系统框图(1) 性能参数如表1所示,这里同时把该系列1kVA及2kVA产品的性能参数一并列出,供比较用。
表1? 山特C1kVA/ C2kVA/ C3kVA性能参数:?(2) 系统框图上图所示,当市电正常时,主路由功率因数校正电路产生逆变器工作所需的±370V的直流电压,再经逆变器将直流转换为交流输出;另一路市电经充电器电路产生110V的直流电压对蓄电池充电;当市电中断时,蓄电池所储存的能量经DC/DC变换器转换为±400V的直流电压作为逆变器输入,使输出实现不间断供电。
???????????? 图2? 充电器电路2电路工作原理(以C3k为例)(1) 功率级电路工作原理①充电器电路如图2所示,市电经P(L)、P(N)进入功率板做为充电器的输入电源,经由BR01、VM208、U206、TX1、U202、U203等构成隔离反激式变换器,转换为直流电压对电池充电。
为确保电池寿命,充电器输出电压必须保持稳定,调整VR301可得到110V的充电电压Uch,同时TX1的副边还为功率因数校正电路提供驱动电源PFVCC+、PFVCC0、PFVCC-;该反激式变换器由开关型PWM集成电路UC3845 (即U206)控制,CPU通过(加在TLP521上的)信号控制UC3845的工作。
当有市电时,TLP521截止,UC3845起振,正常工作,给蓄电池充电;当无市电时,TLP521导通,将定时电容(C221A)对地短路,UC3845停振,从而停止充电,同时功率因数校正电路也停止工作。
?②开机电路如图3所示,直流、交流开机均是在接到由CNTL板送来的开机信号后,用一个高电平(电池电压或充电电压)去触发Q8的基极,使Q8导通,给工作电源的集成控制片U302送去工作电压,使U302开始工作,转换成多个直流电源,并用其中的+24V电源继续维持Q8的导通状态,开机动作完毕。

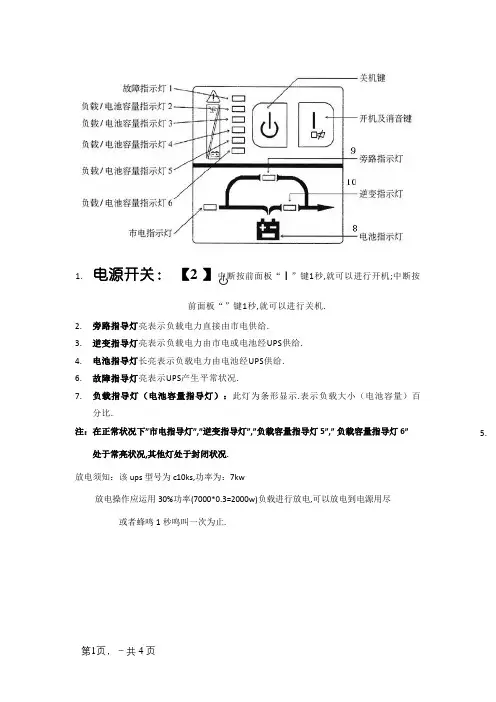

山特UPS故障分析图1.电源开关:持续按前面板“︱”键1秒,就可以进行开机;持续按前面板“”键1秒,就可以进行关机。
2.旁路指示灯亮表示负载电力直接由市电提供。
3.逆变指示灯亮表示负载电力由市电或电池经UPS提供。
4.电池指示灯长亮表示负载电力由电池经UPS提供。
6.故障指示灯亮表示UPS发生异常状况。
7.负载指示灯(电池容量指示灯):此灯为条形显示。
表示负载大小(电池容量)百分比。
8.注:在正常状态下”市电指示灯”,”逆变指示灯”,”负载容量指示灯5”,”负载容量指示灯6”处于常亮状态,其他灯处于关闭状态。
放电须知:该ups型号为c10ks,功率为:7kw放电操作应使用30%功率(7000*0.3=2000w)负载进行放电,可以放电到电源用尽或者蜂鸣1秒鸣叫一次为止。
面板灯号显示与工作状态对应表●:表示持续亮,★表示闪烁,↑表示灯号显示或告警声取决于其它:状态市电指示灯:此灯亮,表示市电输入正常旁路指示灯:此灯亮,表示ups的电力来源直接由市电经过旁路至负载逆变器指示灯:此灯亮,表示ups的电源通过逆变器传到负载故障指示灯:此灯亮,ups发出连续警报声,表示ups有异常状况负载/电池容量指示灯:此灯为条形显示,表示负载大小或电池容量的百分比在市电模式下,条形指示为负载容量百分比。
当市电中断时,ups转换到电池洪电模式下,条形指示为电池容量百分比。
具体指示灯含义:(从下向上序)市电模式下,表示负载容量:电池模式下;表示电池容量:指示灯负载容量指示灯电池容量指示灯6---0-35%指示灯6---96%-100%指示灯5---36%-55%指示灯5---76%-95%指示灯4---56%-75%指示灯4---56%-75%指示灯3---76%-95%指示灯3---36%-55%指示灯2---96%-105%指示灯2---0-35%。
山特UPS电源C3K功率板维修判据及常见故障处理
山特UPS电源C3K功率板维修判据及常见故障处理
核心提示:山特UPS电源C3K充电器电路维修判据及常见故障处理...
维修判据:充电电压在正常规定的范围内,出现充电电压高于或低于正常值,调节VR301,使之符合标准,即认为充电电路正常。
3、辅助电源产生电路维修判据及常见故障处理
维修判据:测量工作电源(24V、12V、5V)逆变管驱动电源及功率因数校正驱动电源是否正常,若一切均无问题,即认为工作电源电路正常。
4、斩波器电路维修判据及常见故障处理
维修判据:测量DC BUS电压在正常值,即认为直流——直流变换器电路正常。
5、功率因数校正电路维修判据及常见故障处理
维修判据:测量DC BUS电压在正常值范围内,即认为PFC电路正常。
6、逆变器电路维修判据及常见故障处理
维修判据:输出电压在指定的范围内即认为逆变器正常。
7、输出电路常见故障处理。

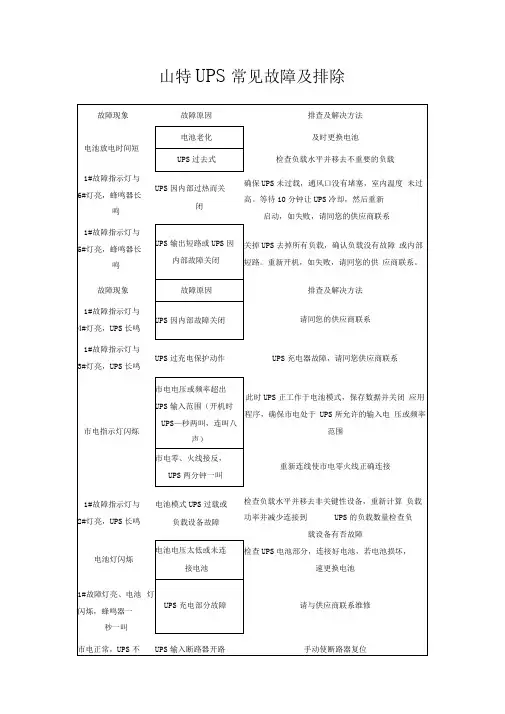

UPS常见故障及排除一、UPS工作原理:市电电压工作正常时,给负载供电,而且,同时给储能电池充电;当突发停电时,UPS电源开始工作,由储能电池供给负载所需电源,维持正常的生产二、开关机顺序:开机:按以下顺序合闸:储能电池开关→自动旁路开关→输出开关依次置于“ON”。
按UPS启动面板“开”键,UPS电源系统将徐徐启动,“逆变”指示灯亮,延时1分钟后,“旁路”灯熄灭,UPS转为逆变供电,完成开机。
经空载运行约10分钟后,按照负载功率由小到大的开机顺序启动负载。
关机:先将电脑或其它仪器关闭,让UPS空载运行10分钟,待机内热量排出后,再按面板“关”键。
注意:UPS操作功能各不相同具体参考说明书,但切记不要带负载开关UPS。
三、UPS故障及处理方法1.逆变器问题(市电断电后UPS不能逆变输出)UPS逆变器与负载侧直接相连,往往会因为用户负载复杂多变以及用户接线错误造成逆变器发生故障。
可能因操作失误或者环境因素等造成UPS输出短路或逆变器桥臂直通,这时,逆变器的功率管会有大电流通过,但一般逆变器都有相应的保护措施,而导致短路等情况下关闭逆变器。
故障处理:参考说明书寻找是否有UPS逆变时间设置参数,确认后正常后打到旁路状态,用万用表检查外部负载和UPS逆变器部分是否有短路现象。
再次确认后可上电再观察UPS是否有输出供电。
必要有条件时可以检查波形产生电路有无控制信号输出,若有控制信号输出,如果没有说明故障在逆变器电路。
2.UPS温度影响(UPS内部过热而关闭)UPS电源主机对环境温度要求不高,+5℃~40℃都能正常工作,但要求室内清洁,少尘,否则灰尘加上潮湿会引起主机工作紊乱。
储能蓄电池则对温度要求较高,标准使用温度为25℃,平时不能超过+15℃~+30℃。
温度太低,会使储电池容量下降,温度每下降1℃,其容量下降1%。
其放电容量会随温度升高而增加,但寿命降低。
如果在高温下长期使用,温度每高10℃,电池寿命约降低一半。
UPS不间断电源故障诊断实例及解决办法摘要:不间断供电电源(UPS)是一种高可靠性的电子电源设备,但是依然会存在UPS出现故障的情况,针对此类情况,本文实例列举了品牌故障以及实例解决办法。
1山特UPS-500故障现象1:逆变输出正常,市电输入时UPS无输出。
故障分析:逆变输出正常,使用市电时无输出,故障主要存在于市电电压检测电路和市电/逆变继电器转换电路。
由于这个继电器转换电路简单,故首先检查此部分电路。
人为使该继电器动作,发现市电转换正常,说明故障在市电电压检测电路。
此部分相关电路如图1所示。
从此图可以看出,当市电输入电压为220V时,经变压整流得到一个约为+30V的市电输入检测信号电压,该电压高低与市电输入电压成正比。
此电压经R60、R59、C25滤波后,得到一个+2.4V的直流电平信号,该信号分别送到U5的7脚和U6的4脚。
由-5V经R54、RP5分压得到的1.6V接至U5的6脚。
此时U5的1脚、U6的2脚都输出+12V的高电位,使后续电路中的继电器不工作,市电的输入与输出保持连通状态。
当市电电压低至170V以下时,U5的第7脚电位降至1.5V 以下,低于第6脚的电位,第1脚输出低电位,使后续电路中继电器动作,切断市电通路,UPS转为逆变输出;当电压高于260V时,U6的第2脚输出低电位,后续电路中的继电器动作,切断市电通路,UPS转为逆变输出。
现测U5(LM339)的1脚电位为6V,正常为0V,测2脚为0V,6脚和5脚电位正常,7脚电位为4V,正常时为2.4V,而测市电输入正常,30V检测电平信号正常,说明故障是由于市电检测电路损坏引起。
根据上述市电检测电路的工作原理可知,引起U57脚电位升高的原因有两种:①30V检测电平升高;②U5或外围损坏。
首先测R59上端电位2.7V正常,说明故障是由于U5或外围元件损坏引起。
断电查U5外围元件均正常,重新加电测U5的1脚和U6的2脚电压发现1脚为0V,2脚为6V,据此基本可断定U5损坏,更换U5故障排除。
3kV A在线式UPS的工作原理与故障维修UPS的品牌较多,这里以山特(Santak)牌C系列3kV A在线式UPS为例叙述其工作原理及维修方法,供电源技术工程人员参考。
1性能参数与系统框图(1) 性能参数如表1所示,这里同时把该系列1kV A及2kV A产品的性能参数一并列出,供比较用。
型号项目C1k C2k C3k额定容量(输出)1kV A 2kV A 3kV A输入电压160~276V频率50Hz±5%输出电压220V频率50Hz电压稳定度±2%频率稳定度±0.5%(电池供电)超载能力110%(10s)130%(200ms)电池直流电压36V 96V密封免维护电池12V/7.2Ah×3 2V/6.5Ah×8 2V/7.2Ah×8备用时间(满载/半载)7分钟/17分钟8分钟/25分钟5分钟/20分钟充电时间回充至90% 8h转换时间停电或复电零中断噪音1m距离<45dB <50dB批示灯负载、电池供电及UPS运转状态批示灯等警报声音电池放电当输入断电时每4s发出警告声,当电池将用尽时每秒发警告声UPS异常连续声输出插座4个通讯接口(DB-9P)NOVELL及RS232接口断电、电池低电压,遥控UPS开、关环境温度0℃~40℃湿度10%~90%(不结露)重量(净重)14.5kg 35kg 36kg外形尺寸(mm)W×D×H 145×405×220 195×455×330表1 山特C1kV A/ C2kV A/ C3kV A性能参数(2) 系统框图系统框图如图1所示,当市电正常时,主路由功率因数校正电路产生逆变器工作所需的±370V 的直流电压,再经逆变器将直流转换为交流输出;另一路市电经充电器电路产生110V的直流电压对蓄电池充电;当市电中断时,蓄电池所储存的能量经DC/DC变换器转换为±400V 的直流电压作为逆变器输入,使输出实现不间断供电。
2电路工作原理(以C3k为例)(1) 功率级电路工作原理①充电器电路如图2所示,市电经P(L)、P(N)进入功率板做为充电器的输入电源,经由BR01、VM208、U206、TX1、U202、U203等构成隔离反激式变换器,转换为直流电压对电池充电。
为确保电池寿命,充电器输出电压必须保持稳定,调整VR301可得到110V的充电电压Uch,同时TX1的副边还为功率因数校正电路提供驱动电源PFVCC+、PFVCC0、PFVCC-;该反激式变换器由开关型PWM集成电路UC3845 (即U206)控制,CPU通过(加在TLP521上的)信号控制UC3845的工作。
当有市电时,TLP521截止,UC3845起振,正常工作,给蓄电池充电;当无市电时,TLP521导通,将定时电容(C221A)对地短路,UC3845停振,从而停止充电,同时功率因数校正电路也停止工作。
②开机电路如图3所示,直流、交流开机均是在接到由CNTL板送来的开机信号后,用一个高电平(电池电压或充电电压)去触发Q8的基极,使Q8导通,给工作电源的集成控制片U302送去工作电压,使U302开始工作,转换成多个直流电源,并用其中的+24V电源继续维持Q8的导通状态,开机动作完毕。
③辅助电源电路如图4所示,电池电压、充电电压由TX305第6脚输入,经由U302、VM3、TX305等所构成的开关电源电路,产生多组相互隔离的逆变器所需的工作电源IGBT+12V、IGBT-5V 及控制工作电源24V、12V,其中12V电源再经由U311(7805)产生5V电源供控制板或其他控制集成电路作工作电源。
④斩波器电路如图5所示,由TX501、TX502、VM501、VM502、VM503、VM504、VM505、VM506及控制元件U501组成的升压斩波电路,将单一的直流电压(电池电压)转换为高压正负直流电压。
当市电中断时,此直流电压通过VD501、VD502、VD503、VD504、VD505、VD506、VD507、VD508和电感L501、L502送至±DC BUS(±400V)继续提供电源给逆变器,使供电不致中断,并用U501 来控制DC BUS 的输出电压,由CPU进行设定并控制,不需人工调整。
CPU通过U501(SG3525)的OFF端控制该直流直流变换器的工作状态。
当市电正常时,关闭集成控制片SG3525,使斩波器不工作,只有在蓄电池供电时,该斩波器才工作。
⑤功率因数校正电路如图6所示,输入交流电经CT2,电感L1、L2,整流桥BR02、VM1A、U305、U10组成升压斩波电路,在电容C320、C332、C334、C338及C313、C321、C333、C335上产生±370V 的BUS电压作为逆变器输入,经逆变器的转换,产生正弦交流输出。
与此同时,UC3854将检测市电电流和市电电压,对功率元件进行控制,使输入电流的波形与电压波形相近,相位相同,以提高输入功率因数,避免对电网产生谐波干扰。
稳定的DC BUS有助于稳定交流输出电压,因此要特别注意DC BUS电压的稳定和准确。
本机由CNTL直接根据输入交流电压的高低和当前±BUS电压高低进行控制,不需人工调整DC BUS电压。
⑥逆变器电路如图7所示,C320、C332、C334、C338及C313、C321、C333、C335和VM12、VM13及VM5、VM7组成半桥式逆变器,L5、L6、L7及C11、C12组成低通滤波器,在CNTL所产生的PWM信号控制下,经由U2、U3隔离驱动,推动半桥逆变器两功率管工作,产生正弦波输出。
⑦输出电路如图8所示,当CPU检测到逆变器工作正常后,发出INRL Y信号,使RL04切换到逆变器输出,反之,则仍由旁路输出,逆变器和旁路输出电压通过CN17L、CN17N向负载供电,并由CT1和VD61、VD62、VD63、VD64、R71进行负载侦测,将L.C+、L.C-送到CNTL 板,供面板显示及其他保护用。
(2) 控制板电路工作原理①输入CPU的各监测信号电路(a) 过零产生器电路市电过零产生器和逆变器过零产生器均采用此电路,如图9所示。
220V交流市电输入经R61送至运算放大器U5的反相端,R59、R60设置U5的静态工作点,组成交流差动放大器,输入为正弦波,输出为方波。
另由C55和R61组成滤波器,滤掉输入正弦波的高频谐波,VD13将电位减少至约340mV,并通过C22滤波使其输出方波波形更加完美。
CPU通过对该方波零点的侦测(即通过对两次上升沿下降沿的侦测)可以确定其相位与频率,CPU根据所测得的相位来设定逆变器的相位,以达到同相的目的。
(b) 电流峰值保护电路此电路为典型的比较器电路,如图10所示。
通过(PSDR)送出CT1侦测的负载电流,将其转换为直流电压信号,经R82送至U7的同相端,并在反相端设一阈值电平+5V,R84为上拉电阻,将U7的1脚置为高电平;R85为限流电阻,将信号送至U4的4脚。
在正常带载工作时,CT1侦测的负载电流信号为小于5V的直流电压量,故U7的输出为一低电平,使U4不致被复位;当UPS超载或在瞬间投入大容量整流性负载或大容量电感性负载时,CT1侦测的直流电压会高于+5V,从而使U7的输出为高电平,将U4复位,进而关闭PWM 信号,UPS停止工作,此时面板上55%负载灯和FAULT灯会一起亮,蜂鸣器长鸣。
保护点设置为峰值电流∶额定电流=3∶1。
C1k额定输出电流为4.5A;C2k额定输出电流为9.5A;C3k额定输出电流为13.6A。
(c) 输出电压监测电路逆变输出及市电电压监测均采用此电路,如图11所示。
此电路采用运放进行全波整流,220V交流从INV.L端输入。
在市电正半周时,经R43、R42、R34分压,由INV.V输出至CPU,因U3反相端电压比同相端电压高,其输出为低电平,VD10反向偏置,故U3在正弦波正半周时不起作用;负半周时,同相端电压高于反相端,U3输出为高电平。
VD10正向偏置,将此高电位输出给CPU,从而使INV.V为一全波整流脉动波形(市电电压侦测电路在PSDR 板上结构与INV.L一样)。
CPU会根据INV.V侦测值来判断逆变器是否已达到稳定。
(d) 温度监测电路如图12所示。
当温度正常时,+5V通过温控开关(在PSDR散热片上)加至R14,R14与GND 之间接有C34和热敏电阻NTC1,因而输入到CPU的是高电平;当本机温度过高时,温控开关断开,+5V中断,温度信号变为低电平。
CPU识别此信号后,发出过热保护报警信号,UPS关机;如果温控开关失灵,当温度过高时,NTC1将会随温度上升而减小阻值,渐渐将温度信号拉为低电平,直到CPU识别温度信号,做出相应保护动作(其中温控开关的动作温度为80℃,高电平>3.5V,低电平<1.5V)。
(e) 自动开机及开机消音、自检电路此电路包括手动开机、自动开机、开机消音、开机自检四种功能,如图13所示。
开机过程用手触摸面板上SW ON开关约1秒,电池电压从CN1的16脚送到15脚,SWPOWER 与SW1接通(SW1与SW-ON为同一信号),此信号分为两路传递:经VD2到PSDR板的Q8基极,且PSDR的ZD01(12V稳压管)工作,将SW-ON电压箝位于12.45V左右,使Q8导通,启动工作电源产生电路,产生CPU及逆变器工作所需的各种电压。
经R15、R16 分压约为5.5V电平送入CPU作为SWSTUTS信号(开机命令),命令CPU进行开机,并将此命令状态存贮于CPU的EPROM中,做自动开机之用。
自动开机当CPU接到SWSTUTS信号后,将此信号状态存贮于CPU的EPROM中。
当机器因电池电压低等原因关机,若故障消除后,CPU根据存贮的信号状态自动启动UPS。
开机消音在电池供电时,蜂鸣器会根据电池电压监测值鸣叫,以表示电池容量情况,若再按SW-ON 约1秒,SWSTUTS信号第二次送入CPU,CPU接受此信号后,操作蜂鸣器,使之停止鸣叫,若再按SW-ON约1秒,则蜂鸣器又开始鸣叫。
开机自检每次工作模式转换都会对系统进行自检,表现形式为面板负载指示灯开始时全亮,再逐个熄灭。
(f) 辅助电源监测电路如图14所示,此电路给CPU提供工作电源5V,当控制电源12V/5V发生故障时,CPU将被复位或停止工作。
此电路采用LM393运放作为比较器,由12V直流电源经R77、R80分压后得到约6V的电压,送至U7的第5脚即运放的同相端,与反相端的5V进行比较。
正常情况下,运放的输出经R78上拉电阻箝位为5V,若12V电源因某种原因低于10V或5V 电源因某种原因高于5V,则运放的输出会变为低电平,CPU将停止工作。
