山特500V A U P S稳压电源常见故障维修实例(总7页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除故障现象一:市电供电正常时，逆变时有输出，但输出电压偏高至275V分析与维修:根据稳压电源工作原理可知，只有当电源的高压保护电路和市电稳压电路有故障时，才会出现上述现象。
电源输出电压经T2取样、整流、滤波后，加至电压比较器U7的⑧、⑨脚，然后接参考电压端。
只有当比较器U7的⑧脚电压高于⑨脚电压时，脚④才会跳变成低电平输出，从而控制保护电压动作。
以下分两步逐一进行检测:一、市电稳压的检测从实物图中可知，市电电压的高低取决于继电器S3～S8的吸合状态。
先用万用表逐一检测，发现继电器S3的线圈已烧断，故S3不吸合，使得220V 市电电压完全加在T3的第3、4根抽头间，从而导致输出电压偏高。
更换T3，开机运行，故障排除。
在实际工作中，考虑到该稳压电源直接接在交流稳压器上使用，又无同规格的继电器可代换，将S3中的第①、③短接即可。
二、高压保护电路的检测首先用万用表测得电压比较器U7的⑧脚电压为2.35v、⑨脚电压为2.25v，此时高压保护电路不起动。
逐一仔细查看高压保护电路的每一元器件，均无故障。
适当调整电位器RP8，当下调至某一数值(减少)时，高压保护电路突然正常起动。
由此可知，电源高压保护电路的电压偏高，须重新调整。
将电源的输入端接在交流调压器上，输出端接在电压表上。
然后将调压器的电压值慢慢地从175v升至250v，并记录下此过程中输出电压最大值是230v。
当输出电压是235v时，沿逆时针方向缓慢调整电位器RP8，直至高压保护电路刚一启动即可。
注意，当高压保护电路出现故障，输出电压为220v±5%时，是无法仅凭肉眼观察到的。
因此在使用时要定期检查高压保护电路是否正常。
故障现象二:停电时，逆变不工作分析与维修:根据故障现象分析得知，该故障是因蓄电池电压太低引起。
山特ups电源维修一、山特UPS电源维修方法：常见问题一、有市电时山特UPS输出正常，而无市电时蜂鸣器长鸣，无输出。
故障分析：从现象判断为蓄电池和逆变器部分故障，可按以下程序检查：1、检查蓄电池电压，看蓄电池是否充电不足，若蓄电池充电不足，则要检查是蓄电池本身的故障还是充电电路故障。
2、若蓄电池工作电压正常，检查逆变器驱动电路工作是否正常，若驱动电路输出正常，说明逆变器损坏。
3、若逆变器驱动电路工作不正常，则检查波形产生电路有无PWM控制信号输出，若有控制信号输出，说明故障在逆变器驱动电路。
4、若波形产生电路无PWM控制信号输出，则检查其输出是否因保护电路工作而封锁，若有则查明保护原因;5、若保护电路没有工作且工作电压正常，而波形产生电路无PWM波形输出则说明波形产生电路损坏。
上述排故顺序也可以倒过来进行，有时能更快发现故障。
常见问题二、山特蓄电池电压偏低，但开机充电十多小时，蓄电池电压仍充不上去。
故障分析：从现象判断为蓄电池或充电电路故障，可按以下步骤检查：1、检查充电电路输入输出电压是否正常;2、若充电电路输入正常，输出不正常，断开蓄电池再测，若仍不正常则为充电电路故障;3、若断开蓄电池后充电电路输入、输出均正常，则说明蓄电池已因长期未充电、过放或已到寿命期等原因而损坏。
备有大量UPS电源配件、备板。
现面对全国承接维修服务：四、山特UPS电源维修流程：第1步：根据客户的故障现象描述，评估该产品的可修复性。
第2步：客户寄/送到我司，登记入库，等待检测。
第3步：工程师检测故障点，出具检测报告书，确定维修价格及维修周期。
第4步：维修报价，等待客户确认。
同意则进行维修，不同意则原机返回。
第5步：维修ok，测试正常。
第6步：试机成功。
第7步：客户付款;登记出库。
第8步：交付客户使用。
第9步：贴心的跟踪服务。
五、代理销售山特UPS电源：金汇能是一家从事工控自动化产品维修服务的公司，从事山特UPS电源维修技术近二十年。
3kV A在线式UPS的工作原理与故障维修UPS的品牌较多，这里以山特(Santak)牌C系列3kV A在线式UPS为例叙述其工作原理及维修方法，供电源技术工程人员参考。
1性能参数与系统框图(1) 性能参数如表1所示，这里同时把该系列1kV A及2kV A产品的性能参数一并列出，供比较用。
型号项目C1k C2k C3k额定容量（输出）1kV A 2kV A 3kV A输入电压160～276V频率50Hz±5%输出电压220V频率50Hz电压稳定度±2%频率稳定度±0.5%（电池供电）超载能力110%(10s)130%(200ms)电池直流电压36V 96V密封免维护电池12V/7.2Ah×3 2V/6.5Ah×8 2V/7.2Ah×8备用时间（满载/半载）7分钟/17分钟8分钟/25分钟5分钟/20分钟充电时间回充至90% 8h转换时间停电或复电零中断噪音1m距离<45dB <50dB批示灯负载、电池供电及UPS运转状态批示灯等警报声音电池放电当输入断电时每4s发出警告声，当电池将用尽时每秒发警告声UPS异常连续声输出插座4个通讯接口（DB-9P）NOVELL及RS232接口断电、电池低电压，遥控UPS开、关环境温度0℃~40℃湿度10%~90%（不结露）重量（净重）14.5kg 35kg 36kg外形尺寸（mm）W×D×H 145×405×220 195×455×330表1 山特C1kV A/ C2kV A/ C3kV A性能参数(2) 系统框图系统框图如图1所示，当市电正常时，主路由功率因数校正电路产生逆变器工作所需的±370V 的直流电压，再经逆变器将直流转换为交流输出；另一路市电经充电器电路产生110V的直流电压对蓄电池充电；当市电中断时，蓄电池所储存的能量经DC/DC变换器转换为±400V 的直流电压作为逆变器输入，使输出实现不间断供电。
UPS的工作原理与故障维修UPS的品牌较多，这里以山特(Santa)牌C系列3kVA在线式UPS 为例叙述其工作原理及维修方法，供电源技术工程人员参考。
1 性能参数与系统框图(1) 性能参数如表1所示，这里同时把该系列1kVA及2kVA产品的性能参数一并列出，供比较用。
型号项目C1k C2k C3k额定容量（输出）1kVA 2kVA 3kVA输入电压160～276V频率50Hz±5%输出电压220V频率50Hz电压稳定度±2%频率稳定度±0.5%（电池供电）超载能力110%(10s)130%(200ms)电池直流电压36V 96V密封免维护电池12V/7.2Ah×3 2V/6.5Ah×8 2V/7.2Ah×8备用时间（满载/半载）7分钟/17分钟8分钟/25分钟5分钟/20分钟充电时间回充至90% 8h转换时间停电或复电零中断噪音1m距离<45dB <50dB批示灯负载、电池供电及UPS运转状态批示灯等警报声音电池放电当输入断电时每4s发出警告声，当电池将用尽时每秒发警告声UPS异常连续声输出插座4个通讯接口（DB-9P）NOVELL及RS232接口断电、电池低电压，遥控UPS开、关环境温度0℃~40℃湿度10%~90%（不结露）重量（净重）14.5kg 35kg 36kg外形尺寸（mm）W×D×H 145×405×220 195×455×330表1山特C1kVA/ C2kVA/ C3kVA性能参数(2) 系统框图系统框图如图1所示，当市电正常时，主路由功率因数校正电路产生逆变器工作所需的±370V的直流电压，再经逆变器将直流转换为交流输出；另一路市电经充电器电路产生110V的直流电压对蓄电池充电；当市电中断时，蓄电池所储存的能量经DC/DC变换器转换为±400V的直流电压作为逆变器输入，使输出实现不间断供电。

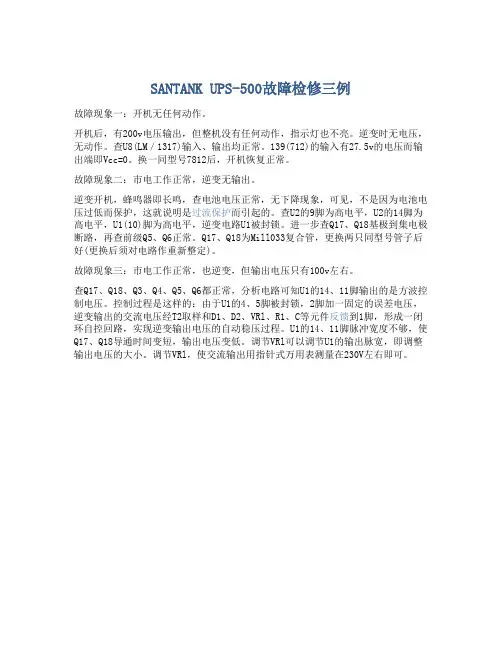

SANTANK UPS-500故障检修三例
故障现象一：开机无任何动作。
开机后，有200v电压输出，但整机没有任何动作，指示灯也不亮。
逆变时无电压，无动作。
查U8(LM／1317)输入、输出均正常。
139(712)的输入有27.5v的电压而输出端即Vcc=0。
换一同型号7812后，开机恢复正常。
故障现象二：市电工作正常，逆变无输出。
逆变开机，蜂鸣器即长鸣，查电池电压正常，无下降现象，可见，不是因为电池电压过低而保护，这就说明是过流保护而引起的。
查U2的9脚为高电平，U2的14脚为高电平，U1(10)脚为高电平，逆变电路U1被封锁。
进一步查Q17、Q18基极到集电极断路，再查前级Q5、Q6正常。
Q17、Q18为Mill033复合管，更换两只同型号管子后好(更换后须对电路作重新整定)。
故障现象三：市电工作正常，也逆变，但输出电压只有100v左右。
查Q17、Q18、Q3、Q4、Q5、Q6都正常，分析电路可知U1的14、11脚输出的是方波控制电压。
控制过程是这样的：由于U1的4、5脚被封锁，2脚加一固定的误差电压，逆变输出的交流电压经T2取样和D1、D2、VRl、R1、C等元件反馈到1脚，形成一闭环自控回路，实现逆变输出电压的自动稳压过程。
U1的14、11脚脉冲宽度不够，使Q17、Q18导通时间变短，输出电压变低。
调节VRl可以调节U1的输出脉宽，即调整输出电压的大小。
调节VRl，使交流输出用指针式万用表测量在230V左右即可。

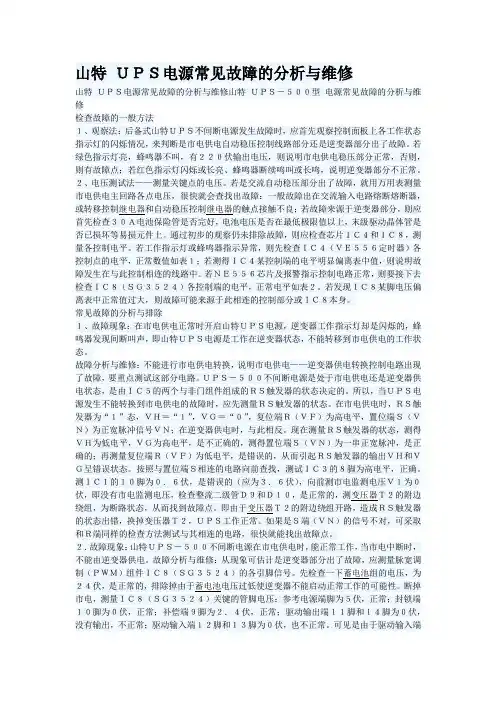

山特ＵＰＳ电源常见故障的分析与维修山特ＵＰＳ电源常见故障的分析与维修山特ＵＰＳ－５００型电源常见故障的分析与维修检查故障的一般方法１、观察法：后备式山特ＵＰＳ不间断电源发生故障时，应首先观察控制面板上各工作状态指示灯的闪烁情况，来判断是市电供电自动稳压控制线路部分还是逆变器部分出了故障。
若绿色指示灯亮，蜂鸣器不叫，有２２０伏输出电压，则说明市电供电稳压部分正常，否则，则有故障点；若红色指示灯闪烁或长亮、蜂鸣器断续鸣叫或长鸣，说明逆变器部分不正常。
２、电压测试法——测量关键点的电压。
若是交流自动稳压部分出了故障，就用万用表测量市电供电主回路各点电压，很快就会查找出故障：一般故障出在交流输入电路熔断熔断器，或转移控制继电器和自动稳压控制继电器的触点接触不良；若故障来源于逆变器部分，则应首先检查３０Ａ电池保险管是否完好，电池电压是否在最低极限值以上，末级驱动晶体管是否已损坏等易损元件上。
通过初步的观察仍未排除故障，则应检查芯片ＩＣ４和ＩＣ８，测量各控制电平。
若工作指示灯或蜂鸣器指示异常，则先检查ＩＣ４（ＶＥ５５６定时器）各控制点的电平，正常数值如表１；若测得ＩＣ４某控制端的电平明显偏离表中值，则说明故障发生在与此控制相连的线路中。
若ＮＥ５５６芯片及报警指示控制电路正常，则要接下去检查ＩＣ８（ＳＧ３５２４）各控制端的电平，正常电平如表２。
若发现ＩＣ８某脚电压偏离表中正常值过大，则故障可能来源于此相连的控制部分或ＩＣ８本身。
常见故障的分析与排除１、故障现象：在市电供电正常时开启山特ＵＰＳ电源，逆变器工作指示灯却是闪烁的，蜂鸣器发现间断叫声，即山特ＵＰＳ电源是工作在逆变器状态，不能转移到市电供电的工作状态。
故障分析与维修：不能进行市电供电转换，说明市电供电——逆变器供电转换控制电路出现了故障，要重点测试这部分电路。
ＵＰＳ－５００不间断电源是处于市电供电还是逆变器供电状态，是由ＩＣ５的两个与非门组件组成的ＲＳ触发器的状态决定的。
山特UPS故障分析图1.电源开关：持续按前面板“︱”键1秒，就可以进行开机；持续按前面板“”键1秒，就可以进行关机。
2.旁路指示灯亮表示负载电力直接由市电提供。
3.逆变指示灯亮表示负载电力由市电或电池经UPS提供。
4.电池指示灯长亮表示负载电力由电池经UPS提供。
6.故障指示灯亮表示UPS发生异常状况。
7.负载指示灯（电池容量指示灯）：此灯为条形显示。
表示负载大小（电池容量）百分比。
8.注：在正常状态下”市电指示灯”,”逆变指示灯”,”负载容量指示灯5”,”负载容量指示灯6”处于常亮状态，其他灯处于关闭状态。
放电须知：该ups型号为c10ks，功率为：7kw放电操作应使用30%功率(7000*0.3=2000w)负载进行放电，可以放电到电源用尽或者蜂鸣1秒鸣叫一次为止。
面板灯号显示与工作状态对应表●:表示持续亮,★表示闪烁,↑表示灯号显示或告警声取决于其它:状态市电指示灯：此灯亮，表示市电输入正常旁路指示灯：此灯亮，表示ups的电力来源直接由市电经过旁路至负载逆变器指示灯：此灯亮，表示ups的电源通过逆变器传到负载故障指示灯：此灯亮，ups发出连续警报声，表示ups有异常状况负载/电池容量指示灯：此灯为条形显示，表示负载大小或电池容量的百分比在市电模式下，条形指示为负载容量百分比。
当市电中断时，ups转换到电池洪电模式下，条形指示为电池容量百分比。
具体指示灯含义：(从下向上序)市电模式下，表示负载容量：电池模式下；表示电池容量：指示灯负载容量指示灯电池容量指示灯6---0-35％指示灯6---96％-100％指示灯5---36％-55％指示灯5---76％-95％指示灯4---56％-75％指示灯4---56％-75％指示灯3---76％-95％指示灯3---36％-55％指示灯2---96％-105％指示灯2---0-35％。
故障现象一:市电供电正常时，逆变时有输出，但输出电压偏高至275V 分析与维修:根据稳压电源工作原理可知，只有当电源的高压保护电路和市电稳压电路有故障时，才会出现上述现象。
电源输出电压经T2取样、整流、滤波后，加至电压比较器U7的⑧、⑨脚，然后接参考电压端。
只有当比较器U7的⑧脚电压高于⑨脚电压时，脚④才会跳变成低电平输出，从而控制保护电压动作。
以下分两步逐一进行检测:一、市电稳压的检测从实物图中可知，市电电压的高低取决于继电器S3～S8的吸合状态。
先用万用表逐一检测，发现继电器S3的线圈已烧断，故S3不吸合，使得220V市电电压完全加在T3的第3、4根抽头间，从而导致输出电压偏高。
更换T3，开机运行，故障排除。
在实际工作中，考虑到该稳压电源直接接在交流稳压器上使用，又无同规格的继电器可代换，将S3中的第①、③短接即可。
二、高压保护电路的检测首先用万用表测得电压比较器U7的⑧脚电压为2.35v、⑨脚电压为2.25v，此时高压保护电路不起动。
逐一仔细查看高压保护电路的每一元器件，均无故障。
适当调整电位器RP8，当下调至某一数值(减少)时，高压保护电路突然正常起动。
由此可知，电源高压保护电路的电压偏高，须重新调整。
将电源的输入端接在交流调压器上，输出端接在电压表上。
然后将调压器的电压值慢慢地从175v升至250v，并记录下此过程中输出电压最大值是230v。
当输出电压是235v 时，沿逆时针方向缓慢调整电位器RP8，直至高压保护电路刚一启动即可。
注意，当高压保护电路出现故障，输出电压为220v±5%时，是无法仅凭肉眼观察到的。
因此在使用时要定期检查高压保护电路是否正常。
故障现象二:停电时，逆变不工作分析与维修:根据故障现象分析得知，该故障是因蓄电池电压太低引起。
打开机盖，将其取出充电，故障排除。
用一段时间后故障依旧，故怀疑充电回路有故障。
用万用表电压档检测充电回路中的三端可调稳压块LM317，其输入电压正常，但输出端电压仅为14.3v，重新调整均无反应。
UPS不间断电源故障诊断实例及解决办法摘要：不间断供电电源(UPS)是一种高可靠性的电子电源设备，但是依然会存在UPS出现故障的情况，针对此类情况，本文实例列举了品牌故障以及实例解决办法。
1山特UPS-500故障现象1:逆变输出正常,市电输入时UPS无输出。
故障分析:逆变输出正常,使用市电时无输出,故障主要存在于市电电压检测电路和市电/逆变继电器转换电路。
由于这个继电器转换电路简单,故首先检查此部分电路。
人为使该继电器动作,发现市电转换正常,说明故障在市电电压检测电路。
此部分相关电路如图1所示。
从此图可以看出,当市电输入电压为220V时,经变压整流得到一个约为+30V的市电输入检测信号电压,该电压高低与市电输入电压成正比。
此电压经R60、R59、C25滤波后,得到一个+2.4V的直流电平信号,该信号分别送到U5的7脚和U6的4脚。
由-5V经R54、RP5分压得到的1.6V接至U5的6脚。
此时U5的1脚、U6的2脚都输出+12V的高电位,使后续电路中的继电器不工作,市电的输入与输出保持连通状态。
当市电电压低至170V以下时,U5的第7脚电位降至1.5V 以下,低于第6脚的电位,第1脚输出低电位,使后续电路中继电器动作,切断市电通路,UPS转为逆变输出;当电压高于260V时,U6的第2脚输出低电位,后续电路中的继电器动作,切断市电通路,UPS转为逆变输出。
现测U5(LM339)的1脚电位为6V,正常为0V,测2脚为0V,6脚和5脚电位正常,7脚电位为4V,正常时为2.4V,而测市电输入正常,30V检测电平信号正常,说明故障是由于市电检测电路损坏引起。
根据上述市电检测电路的工作原理可知,引起U57脚电位升高的原因有两种:①30V检测电平升高;②U5或外围损坏。
首先测R59上端电位2.7V正常,说明故障是由于U5或外围元件损坏引起。
断电查U5外围元件均正常,重新加电测U5的1脚和U6的2脚电压发现1脚为0V,2脚为6V,据此基本可断定U5损坏,更换U5故障排除。
精心整理故障现象一:市电供电正常时，逆变时有输出，但输出电压偏高至275V
分析与维修:根据稳压电源工作原理可知，只有当电源的高压
出电压经T2
脚，然后接参考电压端。
S3～S8的
S3的线圈已烧断，故S3不吸合，使得220V市电电压完全加在T3的第3、4根抽头间，从而导致输出电压偏高。
更换T3，开机运行，故障排除。
在实际工作中，考虑到该稳压电源直接接在交流稳压器上使用，
又无同规格的继电器可代换，将S3中的第①、③短接即可。
二、高压保护电路的检测
首先用万用表测得电压比较器U7的⑧脚电压为2.35v、⑨脚电压为2.25v，此时高压保护电路不起动。
逐一仔细查看高压保护
某一数值(减少)
地从175v升至250v230v。
RP8，直
时，是无法仅凭肉眼观察到的。
因此在使用时要定期检查高压保护电路是否正常。
故障现象二:停电时，逆变不工作
分析与维修:根据故障现象分析得知，该故障是因蓄电池电压
太低引起。
打开机盖，将其取出充电，故障排除。
用一段时间后故障依旧，故怀疑充电回路有故障。
用万用表电压档检测充电回路中的三端可调稳压块LM317，其输入电压正常，但输出端电压仅为14.3v，重新调整均无反应。
故判断LM317损坏。
更换之，
故障现象三:
分析与维修:
理是:T3输出25V的交流电压，经
S2B1桥堆整流、C21、C22滤的直流电压。
将其送至可调稳压器U8(MG317T)稳压后，对蓄电池充电。
用万用表测得C21两端直流电压正常，说明故障发生在滤波电路之后。
当测量MG317T输出脚时，发现输出电压只有110v，
查输出负载均正常，调整VR3输出电压不变化，此时说明U8已损坏。
用同型号的MG317T更换U8，断开电池，调整VR3，使得U8输出电压稳定在28v左右。
开机试运行，故障排除。
故障现象四:当市电中断时，逆变器不工作，蜂鸣器长鸣
分析与维修:
回路由脉宽调制器U1(SG3524)Q5与
Q6、逆变器Q17与U1(SG3524)
)，接着测量逆变管Q17、
Q18:当黑笔接地时，Q17、对地阻值分别为3.2kΩ、3.8kΩ、0kΩ;当红笔接地时，此阻值分别为5.6kΩ、6.5kΩ、0Ω。
用万用表测量Q17、Q18的e、b、c对地阻值均只有100Ω。
此时发现逆变管Q17与Q18、推动管Q5与Q6均已烧坏。
更换之，故障排除。
故障现象五:市电供电正常时，工作正常;当切断市电时，无220v电压输出且伴有长鸣报警声
分析与维修:根据故障现象，仔细检查蓄电池电压为26v，正常;两只逆变器大功率输出管和相应的驱动器也正常。
估计为蓄电
维持在1.2v左右;
约为1.4v，因此①脚电压为12v
作状态下，测量IC1 1.2v、
0v R3、R4分压有问题。
已经断路，更换之，故障排除。
开机，逆变器工作指示灯闪烁，
分析与维修:我们知道，山特SANTAK UPS 500VA不间断电源是由市电供电还是逆变器供电，取决于IC5的两个与非门组件组成的RS触发器。
在市电供电时，RS触发器VH=“1”，VG=
“0”，复位端R(VF)为高电平，置位端S(VN)为正向脉冲信号VN，测得VH为低电平，VG为高电平，再测量复位端R(VF)为低电平，均错;置位端S(VN)为一串正向脉冲，正确;IC3第⑧脚为高电平，正确。
测市电检测电压V1为0v，即没有市电检测电压，测变压
器T2
故障现象七:
分析与维修:
UPS电源工作正常。
推测故障原因可能是电路板灰尘太多，某个连接插头不良引起变压器负载过重所致。
故障现象八:市电正常时，刚一开机起动时，交流保险丝熔断，
UPS转向逆变器供电
分析与维修:交流保险丝熔断，说明市电供电主回路电流过大，应重点检查输出回路中有无短路现象。
经过仔细测试，未发现有短路点。
在打开UPS的瞬间测量IC8输出端⒁，有调制脉冲输出，
熔断所致。
测量市电供电―
供电电路的转换控制电路，芯片，
故障排除
稳压电源工作正常;当切断市电
时，无分析与维修:根据故
26v，正常;两只逆变器大功率输出管和相应的驱动器也正常。
估计为蓄电池电压检测电路有问题。
正常情况下，第⑥脚电压为参考电压，维持在1.2v左右;当蓄电池为正常值26v时，计算可知:⑦脚电压约为1.4v，因此①脚电压为
12v高电平。
现将UPS置于无市电工作状态下，测量IC1的脚①、⑥、⑦，其电压值分别为0v、1.2v、0v，据此可知第⑦脚电压偏低。
由此推断R3、R4分压有问题。
分别测量R3、R4的阻值，发现R3已经断路，更换之，故障排除。
故障现象三:
示灯闪烁，蜂鸣器间断鸣叫
分析与维修:我们知道，山特不间
组件组成的RS RS触发器VH=“1”，VG=“0”，S(VN)为正向脉冲信号VN，
测得VH为高电平，再测量复位端R(VF)为低电平，均错;;IC3第⑧脚为高电平，正确。
测市电检测电压V1为0v，即没有市电检测电压，测变压器T2的副边绕组已断路。
更换变压器T2，稳压电源工作正常。
