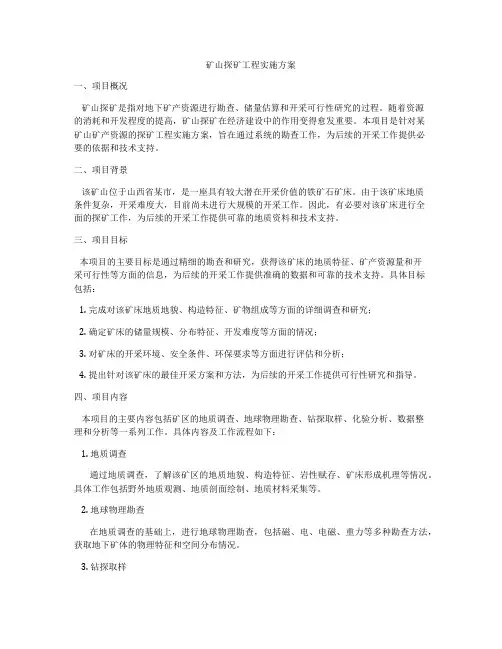

矿山探矿工程实施方案一、项目概况矿山探矿是指对地下矿产资源进行勘查、储量估算和开采可行性研究的过程。

随着资源的消耗和开发程度的提高，矿山探矿在经济建设中的作用变得愈发重要。

本项目是针对某矿山矿产资源的探矿工程实施方案，旨在通过系统的勘查工作，为后续的开采工作提供必要的依据和技术支持。

二、项目背景该矿山位于山西省某市，是一座具有较大潜在开采价值的铁矿石矿床。

由于该矿床地质条件复杂，开采难度大，目前尚未进行大规模的开采工作。

因此，有必要对该矿床进行全面的探矿工作，为后续的开采工作提供可靠的地质资料和技术支持。

三、项目目标本项目的主要目标是通过精细的勘查和研究，获得该矿床的地质特征、矿产资源量和开采可行性等方面的信息，为后续的开采工作提供准确的数据和可靠的技术支持。

具体目标包括：1. 完成对该矿床地质地貌、构造特征、矿物组成等方面的详细调查和研究；2. 确定矿床的储量规模、分布特征、开发难度等方面的情况；3. 对矿床的开采环境、安全条件、环保要求等方面进行评估和分析；4. 提出针对该矿床的最佳开采方案和方法，为后续的开采工作提供可行性研究和指导。

四、项目内容本项目的主要内容包括矿区的地质调查、地球物理勘查、钻探取样、化验分析、数据整理和分析等一系列工作。

具体内容及工作流程如下：1. 地质调查通过地质调查，了解该矿区的地质地貌、构造特征、岩性赋存、矿床形成机理等情况。

具体工作包括野外地质观测、地质剖面绘制、地质材料采集等。

2. 地球物理勘查在地质调查的基础上，进行地球物理勘查，包括磁、电、电磁、重力等多种勘查方法，获取地下矿体的物理特征和空间分布情况。

3. 钻探取样针对目标矿床的地质特征和勘查结果，进行钻探取样工作，获取地下岩石和矿石样本，并进行地质、物化、岩浆等多种化验分析。

4. 数据整理和分析对勘查和钻探取样获得的数据进行整理和分析，综合分析矿床的地质特征、储量规模、开采可行性等方面的情况，为后续的研究和开采工作提供依据。

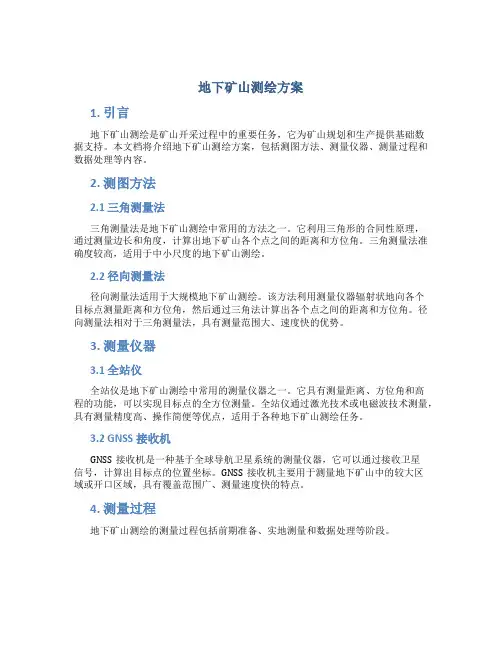

地下矿山测绘方案1. 引言地下矿山测绘是矿山开采过程中的重要任务，它为矿山规划和生产提供基础数据支持。

本文档将介绍地下矿山测绘方案，包括测图方法、测量仪器、测量过程和数据处理等内容。

2. 测图方法2.1 三角测量法三角测量法是地下矿山测绘中常用的方法之一。

它利用三角形的合同性原理，通过测量边长和角度，计算出地下矿山各个点之间的距离和方位角。

三角测量法准确度较高，适用于中小尺度的地下矿山测绘。

2.2 径向测量法径向测量法适用于大规模地下矿山测绘。

该方法利用测量仪器辐射状地向各个目标点测量距离和方位角，然后通过三角法计算出各个点之间的距离和方位角。

径向测量法相对于三角测量法，具有测量范围大、速度快的优势。

3. 测量仪器3.1 全站仪全站仪是地下矿山测绘中常用的测量仪器之一。

它具有测量距离、方位角和高程的功能，可以实现目标点的全方位测量。

全站仪通过激光技术或电磁波技术测量，具有测量精度高、操作简便等优点，适用于各种地下矿山测绘任务。

3.2 GNSS接收机GNSS接收机是一种基于全球导航卫星系统的测量仪器，它可以通过接收卫星信号，计算出目标点的位置坐标。

GNSS接收机主要用于测量地下矿山中的较大区域或开口区域，具有覆盖范围广、测量速度快的特点。

4. 测量过程地下矿山测绘的测量过程包括前期准备、实地测量和数据处理等阶段。

4.1 前期准备前期准备包括确定测绘任务的范围、准备测量仪器和相关材料、设计测量路线和站点等工作。

在确定测量任务范围时，需要考虑矿山的结构特点和测绘的目的，合理规划测量路线和站点，以确保测量结果的准确性。

4.2 实地测量实地测量是地下矿山测绘的核心环节。

在实地测量过程中，需要按照预先设计的测量路线和站点，使用测量仪器进行距离和方位角的测量。

测量过程中需要注意测量仪器的使用方法和操作规范，以确保测量结果的准确性。

4.3 数据处理数据处理是地下矿山测绘的最后一个环节。

在数据处理过程中，需要对测量得到的距离和方位角进行计算和校正，以得到目标点的准确位置坐标。

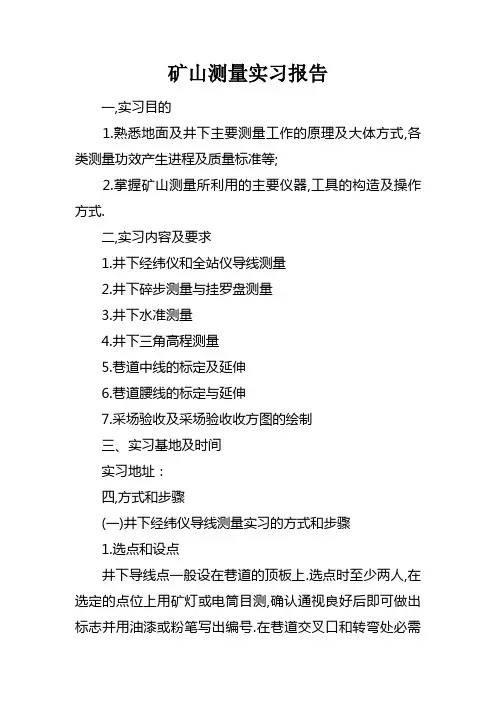

矿山测量实习报告一,实习目的1.熟悉地面及井下主要测量工作的原理及大体方式,各类测量功效产生进程及质量标准等;2.掌握矿山测量所利用的主要仪器,工具的构造及操作方式.二,实习内容及要求1.井下经纬仪和全站仪导线测量2.井下碎步测量与挂罗盘测量3.井下水准测量4.井下三角高程测量5.巷道中线的标定及延伸6.巷道腰线的标定与延伸7.采场验收及采场验收收方图的绘制三、实习基地及时间实习地址：四,方式和步骤(一)井下经纬仪导线测量实习的方式和步骤1.选点和设点井下导线点一般设在巷道的顶板上.选点时至少两人,在选定的点位上用矿灯或电筒目测,确认通视良好后即可做出标志并用油漆或粉笔写出编号.在巷道交叉口和转弯处必需设点.如图附1—8所示.导线边长一般为30～70m为宜.导线点设置在便于安置仪器的地方.点位设置应牢固.2.测角采用J6级光学经纬仪用测回法按30"导线的规格即一个测回进行施测.(1)将经纬仪安置在起始点(如B点)进行点下对中和整平,然后对好水平度盘的零位置.(2)别离在A号,1号点上挂上垂球线,并在1号点的垂球线上用大头针作一标志.(3)别离用盘左和盘右位置测出方向读数,记入手薄.盘左和盘右角值之差应小于60",取其平均值作为结果.(4)对准1点上的垂球线上用大头针作的标志,测出倾角(用正倒镜观测,取其中数)(5)量取仪器高(从顶板测点往下量至仪器横轴中心)和觇标高(从顶板测点往下量至大头针标志处).3.量边用通过查验的钢尺从仪器横轴中心悬空丈量至前视点大头针标志处,移动钢尺持续三次读数,来回丈量.附1—8 井下导线测量.以上完成一个测站上的施测工作.一样方式,依次测出全数角度和边长.井下观测数据经检查无误后,即可进行内业计算,计算在表格中进行.4.注意事项(1)井下选点时必然要确保通视,避免仪器安置后观测困难.(2)对中时,必然要将望远镜放水平(盘左时,竖盘读数应为90°,盘右为270°)(3)测角对准时,照明者最好用一张透明纸蒙在矿灯或电筒上,使其发出的光能均匀柔和地照明垂球线,便于对准观测.(二)井下碎部测量与挂罗盘测量1.实习目的(1)掌握井下巷道,硐室,采区工作面的施测方式和步骤,并能按照观测资料绘制出图纸.(2)了解罗盘仪的构造,性能和利用方式.练习用罗盘进行测量的方式,步骤和要领.2.内容及要求(1)用支距法和极坐标法对一巷道,硐室进行碎部测量,并绘制出大比例尺的巷道平面图和硐室平面图.(2)在一条次要巷道内进行罗盘测量.具体要求为:用半圆仪正,反两个位置测出倾角后取平均值作为该边倾角;同一测绳两头测出的磁方位角互差不该超过2°;用皮尺往,返量边之互差不得超过边长的1/200.3.碎部测量的方式与步骤(1)用支距法进行巷道碎部测量巷道碎部测量一般与导线测量同时进行.当量边结束后,钢尺暂时拉着不动,如图附1-9中,丈量14—A点的边长时,零端对准14点,沿钢尺方向于巷道两帮的特征点处,用皮尺量出特征点距钢尺的距离(支距),并读出垂点处的钢尺刻划数,然后绘出草图.对于测站点,导线点还应量出仪器中心距顶板,底板和左右两帮的距离(2)用极坐标法测量硐室如图附1—10所示,在硐室的顶板上凿一小孔,再打进木桩,并在桩面钉一铁钉作为导线点B,然后挂上垂球线.将经纬仪安置在导线点13上,后视12点测出角,量出平距然后在B 点安置经纬仪,以零方向对准13点,转动照准部一一对准硐室各轮廓点,读出水平角值,用钢尺(或皮尺)量出水平距离,并绘出草图.4.挂罗盘测量的方式和步骤(1)选点如图附1—11所示,从下平巷的导线点C开始沿着次要巷道一号上山选定临时点1,2,3,4点并附合在上平巷的D点上,在各点打上铁钉,用红漆编号并作出标志.(2)挂测绳从C点开始,依次在相邻两个铁钉上挂测绳,形成C1,12,23,34,4D等边.(3)测倾角附1—11将两点间的测绳拉紧,拉直,在测绳两头的1/3和2/3处挂半圆仪,别离测出两头倾角,取其平均值为该边的倾角.(4)测磁方位角在测绳C1的两头前后悬挂上罗盘,罗盘零刻划指向前进方向,即向着1点.松开磁针, 待其稳定后,按照磁针北端读数,即为测线C1的磁方位角,记入手薄.若是在测绳两头所测该边的磁方位角的较差未超限,则取其平均值作为该边的磁方位角.(5)量边用皮尺往,返丈量边长,当较差不超过规按时,取其平均数作为该边长度中(6)在进行挂罗盘测量时,同时完成巷道的碎部测量,其方式与前面碎部测量相同.外业完成后,可用图解法或解析法肯定巷道或工作面的位置.5.画图首先将控制点(导线点)展于图纸上,然后用极坐标法展绘罗清点.按所需比例尺,沿导线边将支距法测量功效展绘在图上便得巷道两帮的实测图.硐室展绘可以极坐标法进行.以导线边为起始边,以量角器绘出各观测角,用比例尺量取导线点到各碎部点的距离便得出硐室的实测图形6.注意事项(1)进行挂罗盘测量时,要特别注意避开磁性物质,以避免影响观测功效质量.当无法避开时,则需将测磁方位角改成测量测线间夹角,如图附1-12所示.(2)点可选在两帮的棚子上,边长不宜太长,一般不该超过20m.(3)各矿区应利用本地域的磁偏角进行磁方位角与坐标方位角的换算.(三)井下水准测量1. 实习目的(1)掌握井下水准测量的方式,步骤和要领(2)适应井下工作环境,锻炼动手能力.2.内容及要求应用井下Ⅰ,Ⅱ级水准测量方式实测巷道各点的标高.Ⅰ级水准要用双仪高法往,返观测.Ⅱ级闭合或符合水准可采用双仪高法单程观测.Ⅱ级水准支线可采用一次仪器高来回观测.各测站的高差互差对于Ⅰ级水准不该大于±50√Rmm,Ⅱ级水准不该大于±100√Rmm.3.方式和步骤(1)选点水准点可设在巷道顶板,底板或两帮上,如图附1—13 ,也可用导线点代替水准点.(2)观测井下水准测量与地面水准测量相较,其原理,实测方式和计算公式均完全相同,但井下水准测量时,因点设在顶板上,出现水准尺倒立现象,所以记录时应用符号注明4.内业计算前后视立尺点都在底板上，h=b3-b2;(2)前后视立尺点都在顶板上，h=-a2+a1;(3)后视立尺点在顶板，前视立尺点在底板，h=-a2-a3;(4) )后视立尺点在底板，前视立尺点在顶板，h=a4+b4;4.注意事项(1)在顶板上立尺时,必然要将尺的零端紧抵水准点,不能悬空.(2)读数时,无论水准尺是正像仍是倒像,其读数均应由小到大读数.(3)利用矿用水准尺.(四),井下三角高程测量1.实习任务和要求(1)通过倾斜巷道传递高程,如图附1—14 所示,将下平巷A点高程传递到上平巷之B点;(2)掌握竖直角的观测方式;(3)掌握三角高程测量的内容及计算方式.2.方式和步骤井下三角高程测量一般是与经纬仪导线测量同时进行.(1)先由A点求出1点高程,然后将经纬仪安置于1点,量出1点桩面至仪器横轴的距离(仪器高).在2点挂锤球线上适当位置作一标志,量出2点桩面至标志的距离(觇标高).(2)用正镜对准2点锤球线上标志,转动竖盘水准管微动螺旋,当气泡居中后读出竖盘读数L.(3)倒镜再对准2点锤球线上标志,当气泡居中后,转动竖盘水准管微动螺旋,在竖盘上读取读数R.取正,倒镜测出的倾角之平均值.(4)用钢尺从锤球线标志量至仪器中心的斜距L,一般L即是导线边斜长.(5)计算出B点高程.3.注意事项(1)必需在竖盘水准管气泡居中时才能读取竖盘读数.记录员应注意提示观测员,以避免轻忽此项操作而前功尽弃.(2)井下三角高程测量与井下水准测量一样,当点在顶板上时,仪器高和觇标高数字前面加负号,则计算公式仍然不变(五)巷道中线的标定及延伸1.内容与要求(1)标定直线巷道的方向并延伸中线;(2)在井下巷道内按照图纸的设计要求,用经纬仪标定新开巷道的位置和掘进方向,标定巷道中线;(3)按照已知中线点,延长巷道中线.2.方式和步骤1)巷道开切位置,方向的标定(见图附1-15)首先熟悉图纸,了解设计巷道与其他巷道的几何关系,检查图上给定数据.(1)计算标定数据(2)标定巷道的开切地址和掘进方向①将经纬仪安置于4点,对准5点锤球线,在此方向上量取定出A点并标设在顶板上.再量取检查A点的正确性.②在A点安置经纬仪,后视4点转β角值,此时望远镜视准轴所指的方向即为设计巷道掘进方向.③一人手执电筒(或矿灯)在司仪者指导下沿巷道一帮移动,当电筒移到视准轴方向线上时,即在帮上打一标记,过此标记画一铅垂线,即为巷道中线.④按照仪器视准轴方向,在A点之前或后方顶板上再标定两个中线点,即由三点组成一组中线点,表示巷道掘进的方向.2)巷道中线的标定新开掘的巷道掘进6--9m后,应用经纬仪正式标出一组中线点,每组中线点不得少于三个点,点间距离不得小于2m.(1)检查A点是不是有位移或破坏.(2)经检查以为A点无位移后,将经纬仪安置在A点,用盘左后视4点,在水平度盘上转出β角值,在巷道顶板上距工作面5m左右给出2 点,用盘右再给出2"点,取其2 ,2"两点中间点为2点,则2点即为巷道中线点.如图附1-16所示.附1—16 中线标定(3)然后在2点挂锤球,用用以检查角β是不是正确.(4)经检查角β无误后,再用经纬仪对准2点,在此方向线上的顶板或棚顶上标出1点.A,1,2三点即为一组中线点,在三点上挂上绳线.3)巷道中线的延伸一组中线点,可以指示巷道掘进30～40米.随着巷道的掘进,巷道中线要向前延伸才能指导巷道的掘进.(1)首先检查原中线点是不是有移动,如B组中线点B,1,2,3是不是在一条直线上.如图附1-17所示.若其中有三点在一条直线上,便利用这三个点延伸.(2)经检查以为无误后将经纬仪安置在B点,用盘左后视A点,转180°沿视准轴方向定出一点,取其中间点C为新中线点.也可用瞄直法或拉线法.(3)用经纬仪对准C点,再于此方向上定出1,2点.则C,1,2三点即为延伸的一组巷道中线.(4)在各组中线点当选出一点作为导线点,如A,B,C等点,以备进行采区导线测量时检查中线的正确性.5.注意事项1)巷道中线是控制巷道之水平方向的重要指向线,因此标按时必然要细心,要做检查,发现问题及时纠正,不该以其简单而轻视.2)中线点要选在不易被爆破时岩块冲击的地方,而且岩石必然要牢固,若设在棚梁上,更要注意棚子的稳固性.(六),巷道腰线的标定(用半圆仪标定腰线)1.方式和步骤(1)在倾斜巷道中标定腰线如图附1-18所示,1点为设计巷道的腰线点,其设计标高为H1,,A点为已知导线点,其标高为.按照两点的标高可以计算出两点的高差为hAa在导线点A上挂锤球线,并从A点向下量取值在垂球线上取得a点,然后过a点向待设腰线巷道两帮拉线,线之终端应位于待测腰线起点位置.于线当中间部位挂半圆仪,当其读数为0°时,于线之终端处做上标记,此即为新设腰线点之位置,然后设法将此点位予以固定(钉钉或用水泥筑点).同法在另一帮与该点相对应的位置再设一点,这两点即为一对腰线点,如图附1—18中之1,1 所示.将测绳一端挂在1点铁钉上,在测绳上挂半圆仪,然后将另端在斜巷的同一帮上做上下移动,使半圆仪上倾角为设计巷道的倾角,此时于绳端做上标记,然后在该标记处固定腰线点,此点即为第二对腰线点中的一个,打上铁钉编为2点,此点也为腰线点.在巷道另一帮,自1 点,以一样方式,于2点相对应部位,再测设一腰线点2 ,与2点成一对.在1,2两点间拉线,沿线用油漆在帮上画线,以利于施工应用.(2)在水平巷道标定腰线如图附1—18b所示,1点为平巷的腰线点,在1点上挂测绳,绳上再挂半圆仪,将另一端拉紧并上下移动,利用半圆仪上倾角为0°于绳之终端处做上标记2 .然后用皮尺量出1和2 点间的水平距离,按照巷道的设计坡度,计算出2 点和1点的高差为: 然后过2 点垂直向上量取值便得2点,在2点处将腰线点固定.在1,2点间拉线,沿线以油漆画出腰线.巷道另一帮可用一样方式,给出腰线.，采场的验收及采场收方图的绘制方式1.采场的验收采用罗盘导线法。

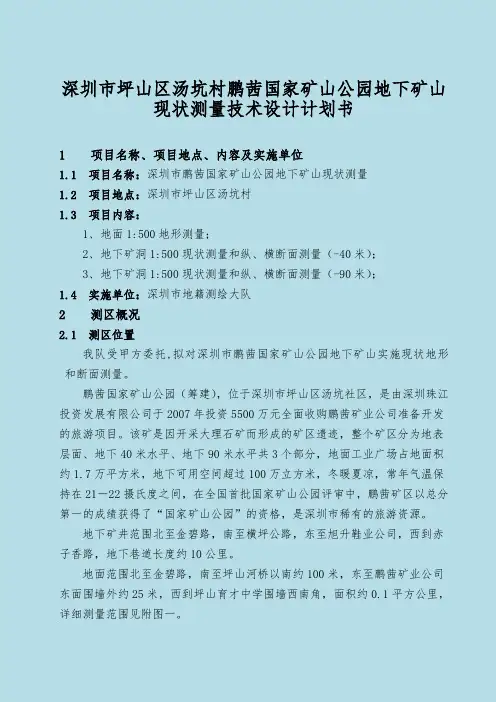

深圳市坪山区汤坑村鹏茜国家矿山公园地下矿山现状测量技术设计计划书1 项目名称、项目地点、内容及实施单位1.1 项目名称：深圳市鹏茜国家矿山公园地下矿山现状测量1.2 项目地点：深圳市坪山区汤坑村1.3 项目内容：1、地面1:500地形测量；2、地下矿洞1:500现状测量和纵、横断面测量（-40米）；3、地下矿洞1:500现状测量和纵、横断面测量（-90米）；1.4 实施单位：深圳市地籍测绘大队2 测区概况2.1 测区位置我队受甲方委托,拟对深圳市鹏茜国家矿山公园地下矿山实施现状地形和断面测量。

鹏茜国家矿山公园（筹建），位于深圳市坪山区汤坑社区，是由深圳珠江投资发展有限公司于2007年投资5500万元全面收购鹏茜矿业公司准备开发的旅游项目。

该矿是因开采大理石矿而形成的矿区遗迹，整个矿区分为地表层面、地下40米水平、地下90米水平共3个部分，地面工业广场占地面积约1.7万平方米，地下可用空间超过100万立方米，冬暖夏凉，常年气温保持在21－22摄氏度之间，在全国首批国家矿山公园评审中，鹏茜矿区以总分第一的成绩获得了“国家矿山公园”的资格，是深圳市稀有的旅游资源。

地下矿井范围北至金碧路，南至横坪公路，东至旭升鞋业公司，西到赤子香路，地下巷道长度约10公里。

地面范围北至金碧路，南至坪山河桥以南约100米，东至鹏茜矿业公司东面围墙外约25米，西到坪山育才中学围墙西南角，面积约0.1平方公里，详细测量范围见附图一。

深圳市鹏茜国家矿山公园位置如图一。

2.2 地理概况测区内地面建筑物较多，植被稀少，南北和西面是市政公路，交通便利；地下有两个采矿层，有东西两个斜井相通，各层有独立的工作竖井，矿道走向较复杂，多支巷，不便于通视，作业难度较大。

巷道平坦，地面干爽，便于通行，主巷道大部分有可用的固定照明设备。

原有东西两个通风口，东通风口因铁爬梯损坏，已不能通行，除两个工作竖井外，仅有西通风口一个逃生口，有一定的安全隐患。

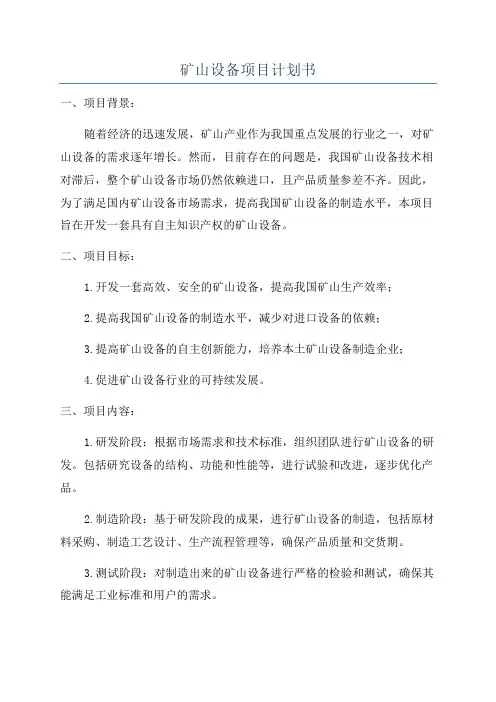

矿山设备项目计划书一、项目背景：随着经济的迅速发展，矿山产业作为我国重点发展的行业之一，对矿山设备的需求逐年增长。

然而，目前存在的问题是，我国矿山设备技术相对滞后，整个矿山设备市场仍然依赖进口，且产品质量参差不齐。

因此，为了满足国内矿山设备市场需求，提高我国矿山设备的制造水平，本项目旨在开发一套具有自主知识产权的矿山设备。

二、项目目标：1.开发一套高效、安全的矿山设备，提高我国矿山生产效率；2.提高我国矿山设备的制造水平，减少对进口设备的依赖；3.提高矿山设备的自主创新能力，培养本土矿山设备制造企业；4.促进矿山设备行业的可持续发展。

三、项目内容：1.研发阶段：根据市场需求和技术标准，组织团队进行矿山设备的研发。

包括研究设备的结构、功能和性能等，进行试验和改进，逐步优化产品。

2.制造阶段：基于研发阶段的成果，进行矿山设备的制造，包括原材料采购、制造工艺设计、生产流程管理等，确保产品质量和交货期。

3.测试阶段：对制造出来的矿山设备进行严格的检验和测试，确保其能满足工业标准和用户的需求。

4.推广销售阶段：通过广告宣传、参加行业展览等方式，向矿山企业推广销售矿山设备，并提供售后服务，建立良好的合作关系。

1.项目开始时间：20XX年X月X日2.项目结束时间：20XX年X月X日3.研发阶段（预计时间：X个月）：a.市场调研：收集用户需求和市场信息，确定产品定位和开发方向。

b.技术研究：组织团队进行技术研究，包括设备结构、功能和性能等方面的研究。

c.设计开发：根据市场需求和技术标准，进行设备的设计和开发工作。

d.试验改进：对研发出来的设备进行试验，根据试验结果进行改进和优化。

4.制造阶段（预计时间：X个月）：a.原材料采购：根据设计要求和生产计划，采购所需原材料。

b.制造工艺设计：根据设备的结构和功能，设计相应的制造工艺流程。

c.生产流程管理：组织生产团队进行设备的制造和装配，确保产品质量和交货期。

5.测试阶段（预计时间：X个月）：a.检验策划：制定检验方案和标准，进行设备的检验和测试。

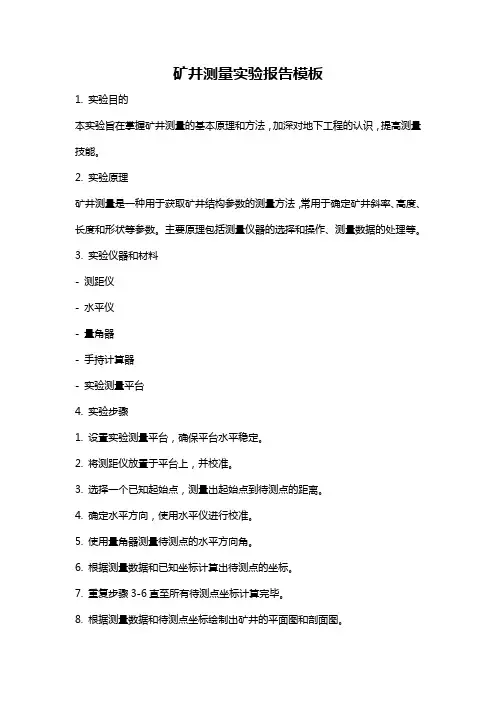

矿井测量实验报告模板1. 实验目的本实验旨在掌握矿井测量的基本原理和方法，加深对地下工程的认识，提高测量技能。

2. 实验原理矿井测量是一种用于获取矿井结构参数的测量方法，常用于确定矿井斜率、高度、长度和形状等参数。

主要原理包括测量仪器的选择和操作、测量数据的处理等。

3. 实验仪器和材料- 测距仪- 水平仪- 量角器- 手持计算器- 实验测量平台4. 实验步骤1. 设置实验测量平台，确保平台水平稳定。

2. 将测距仪放置于平台上，并校准。

3. 选择一个已知起始点，测量出起始点到待测点的距离。

4. 确定水平方向，使用水平仪进行校准。

5. 使用量角器测量待测点的水平方向角。

6. 根据测量数据和已知坐标计算出待测点的坐标。

7. 重复步骤3-6直至所有待测点坐标计算完毕。

8. 根据测量数据和待测点坐标绘制出矿井的平面图和剖面图。

5. 实验结果与分析根据实验所得数据，计算出各个待测点的坐标，并绘制矿井的平面图和剖面图。

通过观察图形，可以分析矿井的结构特点。

例如，如果剖面图的曲线较陡峭，则可能表示矿井斜度较大；如果平面图的形状为椭圆，则可能表示矿井呈现出一个长轴和短轴的椭圆形状。

6. 实验结论通过本次实验，我们掌握了矿井测量的基本原理和方法，并成功完成了矿井的测量和分析。

实验结果表明，矿井的结构特点可以通过测量数据得到，并可以通过平面图和剖面图进行直观展示。

7. 实验总结本实验在实验过程中，我们充分运用了测量仪器和相关工具，学会了用不同仪器测量矿井参数，并运用计算器计算测量数据。

在数据处理方面，我们加深了对坐标计算和图形绘制的理解。

通过实验，我们不仅掌握了矿井测量的基本原理和方法，还提高了测量技能和数据处理能力。

8. 实验改进本次实验中，由于实验仪器和材料有限，我们仅进行了简单的矿井测量和分析。

未来可以考虑使用更精密的测量仪器，并进行更复杂的矿井测量，以获取更准确的矿井结构参数。

参考文献[1] 《测量学基础》. (李华华著). 中国矿业大学出版社, 2010.致谢感谢实验室老师和助教对本次实验的指导和帮助。

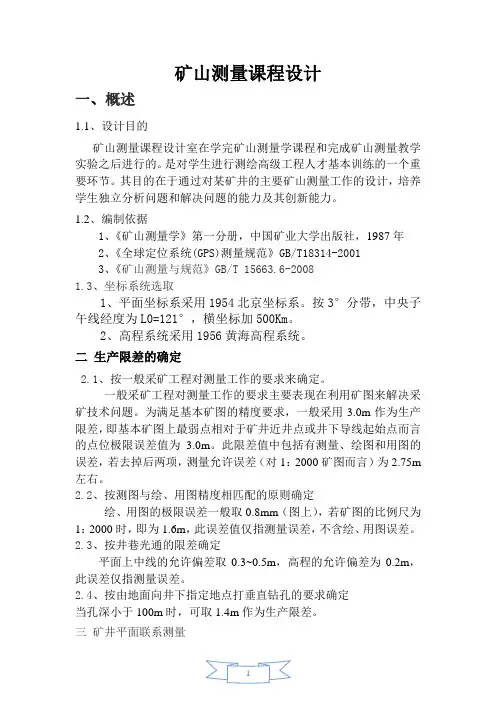

矿山测量课程设计一、概述1.1、设计目的矿山测量课程设计室在学完矿山测量学课程和完成矿山测量教学实验之后进行的。

是对学生进行测绘高级工程人才基本训练的一个重要环节。

其目的在于通过对某矿井的主要矿山测量工作的设计，培养学生独立分析问题和解决问题的能力及其创新能力。

1.2、编制依据1、《矿山测量学》第一分册，中国矿业大学出版社，1987年2、《全球定位系统(GPS)测量规范》GB/T18314-20013、《矿山测量与规范》GB/T 15663.6-20081.3、坐标系统选取1、平面坐标系采用1954北京坐标系。

按3°分带，中央子午线经度为L0=121°，横坐标加500Km。

2、高程系统采用1956黄海高程系统。

二生产限差的确定2.1、按一般采矿工程对测量工作的要求来确定。

一般采矿工程对测量工作的要求主要表现在利用矿图来解决采矿技术问题。

为满足基本矿图的精度要求，一般采用3.0m作为生产限差，即基本矿图上最弱点相对于矿井近井点或井下导线起始点而言的点位极限误差值为3.0m。

此限差值中包括有测量、绘图和用图的误差，若去掉后两项，测量允许误差（对1：2000矿图而言）为2.75m 左右。

2.2、按测图与绘、用图精度相匹配的原则确定绘、用图的极限误差一般取0.8mm（图上），若矿图的比例尺为1：2000时，即为1.6m，此误差值仅指测量误差，不含绘、用图误差。

2.3、按井巷光通的限差确定平面上中线的允许偏差取0.3~0.5m，高程的允许偏差为0.2m，此误差仅指测量误差。

2.4、按由地面向井下指定地点打垂直钻孔的要求确定当孔深小于100m时，可取1.4m作为生产限差。

三矿井平面联系测量3.1、测区范围及概况车夫山位于徐州市，地势平坦。

交通便利，视野开阔，控制网适合布置GPS控制网。

周围有大量的农田，给测量带来不便。

3.2、地面平面控制网布设经野外踏勘选点，在测区范围内布设工程D级GPS控制网作。

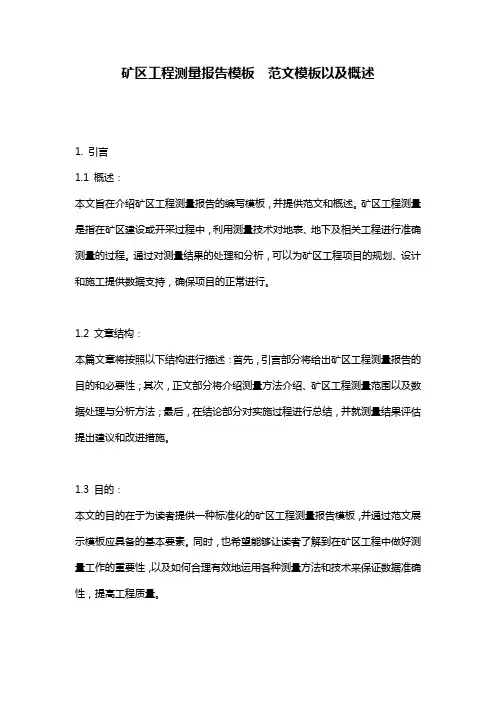

矿区工程测量报告模板范文模板以及概述1. 引言1.1 概述：本文旨在介绍矿区工程测量报告的编写模板，并提供范文和概述。

矿区工程测量是指在矿区建设或开采过程中，利用测量技术对地表、地下及相关工程进行准确测量的过程。

通过对测量结果的处理和分析，可以为矿区工程项目的规划、设计和施工提供数据支持，确保项目的正常进行。

1.2 文章结构：本篇文章将按照以下结构进行描述：首先，引言部分将给出矿区工程测量报告的目的和必要性；其次，正文部分将介绍测量方法介绍、矿区工程测量范围以及数据处理与分析方法；最后，在结论部分对实施过程进行总结，并就测量结果评估提出建议和改进措施。

1.3 目的：本文的目的在于为读者提供一种标准化的矿区工程测量报告模板，并通过范文展示模板应具备的基本要素。

同时，也希望能够让读者了解到在矿区工程中做好测量工作的重要性，以及如何合理有效地运用各种测量方法和技术来保证数据准确性，提高工程质量。

以上是文章“1. 引言”部分的详细内容。

2. 正文:2.1 测量方法介绍:在矿区工程测量中，我们采用了多种测量方法来获取准确的数据。

首先，我们使用全站仪进行地面点的坐标测量，通过在不同位置放置全站仪，我们可以获得较高精度的地面点坐标数据。

其次，我们还使用了GNSS定位技术来获取矿区范围内各点的经纬度信息，以确定它们在地理空间上的位置。

另外，在特定情况下，我们也采用了激光测距仪进行距离测量和三维扫描仪进行三维建模。

这些高精度的测量设备能够提供详细且准确的测量结果。

值得一提的是，在进行任何测量之前，我们都会进行设备校准以确保数据的准确性和可靠性。

2.2 矿区工程测量范围:矿区工程测量是为了满足各种工程建设需求而进行的一项重要任务。

在本次工程中，我们主要关注以下几个方面的测量范围：a) 地形与土壤：通过对整个矿区地形和土壤特征进行详细测量，我们可以获取到地形高程、坡度、地貌特征等数据。

这些数据可用于工程规划、设计和施工过程中的土方计算和地质分析。

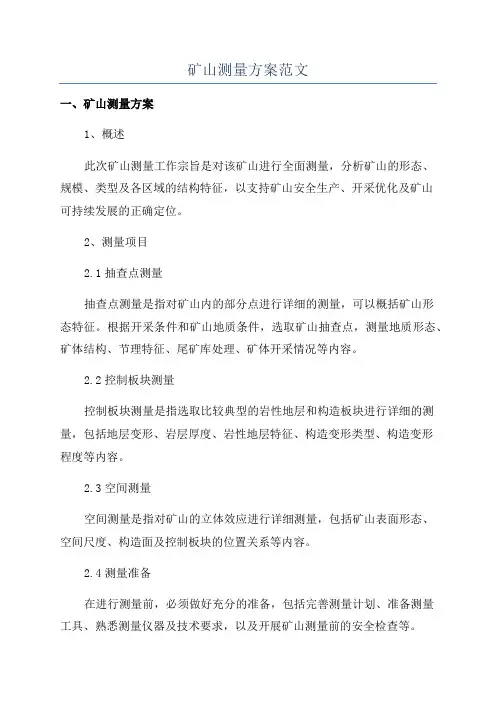

矿山测量方案范文
一、矿山测量方案
1、概述
此次矿山测量工作宗旨是对该矿山进行全面测量，分析矿山的形态、
规模、类型及各区域的结构特征，以支持矿山安全生产、开采优化及矿山
可持续发展的正确定位。

2、测量项目
2.1抽查点测量
抽查点测量是指对矿山内的部分点进行详细的测量，可以概括矿山形
态特征。

根据开采条件和矿山地质条件，选取矿山抽查点，测量地质形态、矿体结构、节理特征、尾矿库处理、矿体开采情况等内容。

2.2控制板块测量
控制板块测量是指选取比较典型的岩性地层和构造板块进行详细的测量，包括地层变形、岩层厚度、岩性地层特征、构造变形类型、构造变形
程度等内容。

2.3空间测量
空间测量是指对矿山的立体效应进行详细测量，包括矿山表面形态、
空间尺度、构造面及控制板块的位置关系等内容。

2.4测量准备
在进行测量前，必须做好充分的准备，包括完善测量计划、准备测量
工具、熟悉测量仪器及技术要求，以及开展矿山测量前的安全检查等。

三、测量结果报告
测量结束后，应当及时整理测量结果，准确地总结出矿山的形态、规模、类型及各区域的结构特征。

矿山开采测量工程技术标范文一、工程概况。

咱这矿山开采测量工程啊，就像是给矿山这个“大家伙”做一次全面的体检，还得给它规划好怎么开采才最合理、最安全、最有效率。

这个矿山可不小，它就像一个巨大的宝藏，但是要想顺利挖到宝，准确的测量工作那是必不可少的。

二、测量工作目标。

1. 精度为王。

咱的首要目标就是要保证测量精度。

就好比给矿山画像，每一笔都得精准，差一点都不行。

要是测量不准，那开采的时候可能就挖错地方了，就像你想挖土豆，结果挖到石头堆里去了，那可就麻烦大了。

所以我们得把误差控制在最小范围内，就像狙击手瞄准一样，必须又准又稳。

2. 提供可靠数据。

我们测量出来的数据那就是开采的“指南针”。

要给矿山开采的各个环节，像规划开采范围、设计运输路线、确定爆破点啥的，提供超级可靠的数据。

这数据就像密码一样，错一个数字，整个开采过程都可能“乱套”。

三、测量工作内容。

1. 控制测量。

这就像是给矿山定个大框架。

我们要在矿山周围建立一系列控制点，这些点就像钉子一样，牢牢地把矿山的位置和形状确定下来。

然后通过各种仪器，比如全站仪之类的，把这些点之间的距离、角度都测量得清清楚楚。

这就好比给矿山画了个大地图的轮廓，有了这个轮廓，我们才能在里面进行更细致的测量。

2. 地形测量。

这一步就是要把矿山的“脸”看清楚。

矿山的地形可不是平平坦坦的，有高坡、有低谷，就像人脸有鼻子有眼睛一样复杂。

我们要用测量仪器，像水准仪、GPS接收机等，把矿山的地形高低起伏都测出来。

这样我们就知道哪里是山包，哪里是低洼地，开采的时候就可以根据这些地形特点来制定方案。

比如说，在山包上可能就适合用露天开采的方式，在低洼地可能就要考虑排水问题了。

3. 工程测量。

这是直接为开采服务的测量工作。

比如说确定开采边界，这个边界就像一道“城墙”，不能随便逾越。

要是越过了，可能就会挖到不该挖的地方，引发安全事故或者造成资源浪费。

还有确定矿坑的深度、坡度等，这就像给矿坑设计一个合理的身材，太深了容易塌陷，太浅了又挖不到足够的矿石，坡度不合适的话，运输矿石的车辆可能就爬不上去或者容易翻车。

广东省深圳鹏茜大理岩矿地质环境治理可行性研究报告目录第一章立项依据和目标任务 (1)1.1 立项目依据 (1)1.2 目标任务 (1)1.3 项目的目的和意义 (2)第二章矿山地质环境现状 (3)2.1 自然地理及经济概况 (3)2.2 矿区地质背景 (10)2.3水文地质和工程地质 (16)2.4 矿山地质环境问题 (20)第三章矿山环境治理技术路线和工作方法 (21)3.1 技术路线 (21)3.2工作方法 (22)第四章实施方案 (24)4.1 项目起止时间与进度安排 (24)4.2实施方案 (24)4.3 实施步骤 (28)第五章投资概算 (29)5.1 编制说明 (29)5.2 投资概算 (29)5.3 资金来源——申请财政资金的数额及使用方向 (29)第六章项目实施的保障措施 (31)6.1 组织管理 (31)6.2 管理体制 (31)6.3 组织机构 (31)6.4 资金管理 (32)第七章项目预期社会效益和环境效益分析 (32)7.1 经济效益评价 (32)7.2 生态效益评价 (33)7.3 社会效益评价 (33)第八章项目的风险与不确定因素 (34)第九章结语 (34)附：概（预）算表附件：1、广东省财政厅、国土资源厅申报文件2、省专家组审查意见3、关于申请2005年度国家矿山地质环境治理项目补助资金的函4、关于申请2005年度国家矿山地质环境治理项目补助资金的函 深国房[2005]484号5、关于申请2005年度国家矿山地质环境治理项目补助资金的请示 深国房龙[2005]176号6、关于申请2005年度国家矿山地质环境治理项目补助资金的函 深龙财请[2005]28号7、关于落实“广东省鹏茜大理岩矿矿山地质环境治理项目”配套资金的承诺函8、关于印发《国家矿山公园领导小组第一次会议纪要》的通知 国土资厅发[2005]102号9、企业法人营业执照10、中华人民共和国企业国有资产产权登记证11、安全生产许可证12、广东省深圳鹏茜大理岩矿地质环境治理总体规划报告第一章立项依据和目标任务1.1 立项目依据根据2004年6月11日财政部和国土资源部司局便函《关于申报2004年度矿山地质环境治理和国家级地质遗迹保护项目的通知》（财建便函[2004]29号）及《广东省地质环境管理条例》要求，深圳市龙岗区城市发展规划和产业结构调整的要求，鹏茜大理岩矿拟转型开发为广东鹏茜国家矿山公园，为实现矿山产业结构的转型升级，改变矿区环境和城市面貌，龙岗区人民政府开展矿山环境治理项目申报工作。
