楼宇供配电系统设计
- 格式:doc
- 大小:218.00 KB
- 文档页数:20
智能楼宇供配电监控系统建筑设备自动化系统(BAS,Building Auotomation System),是应用前端探测器或执行器,现场设备(DDC),网络通讯技术及计算机控制实现对建筑物内机电设备运行的监视、控制和管理的综合系统。
建筑物中的机电设备具有多而散的特点。
为方便监控和管理,按类别和功能划分为:暖通空调监控子系统,供配电设备监控子系统,照明监控子系统,给排水监控子系统等。
建筑设备自动化系统有广义BAS和狭义BAS之分,狭义BAS没有火灾自动报警系统和安全防范系统,包括电力、照明、空调、给排水等。
在《智能建筑设计标准》(GB/T50314—2000)中,称广义的为建筑设备自动化系统,称狭义的为建筑设备监控系统。
2.1.4 集散控制系统图 2.1又称分布式控制系统(DCS—Distributed Control System),它的特征是“集中管理,分散控制”,即以分布在现场被控设备处的各种功能性微机(下位机)完成被控设备的实时监测、保护与控制。
该系统克服了计算机集中控制带来的危险性高度集中和常规仪表控制功能单一的局限性;以安装于中央监控室并具有很强的数字通信、CRT显示、打印输出与丰富的控制管理软件功能的中央管理计算机(上位机)完成集中操作、显示与优化控制功能,避免了因常规仪表分散控制而造成的人机联系困难,且便于统一管理。
传感器/控制器群针对水、电、气、报警、消防等终端设施进行检测与控制,一般根据监控需求按类或按组控制。
对大型DCS,中间还有区域控制中心。
分布式系统将许多台计算机联合起来,共同承担监测与控制管理的工作,所连接的每台计算机既可以独立进行监测和控制工作,又可以在中央控制机指导下工作,还可以与其他计算机协调交换信息,共同完成某项控制任务。
其灵活性、可靠性要远高于单台控制器。
图 2.2如图2.2所示,集散型计算机控制系统主要由四部分构成。
1(中央管理计算机(或称上位机、中央监控计算机)中央管理计算机设置在中央监控室内,它将来自现场设备的所有信息数据集中提供给监控人员,并接至室内的显示设备、记录设备和报警装置等。

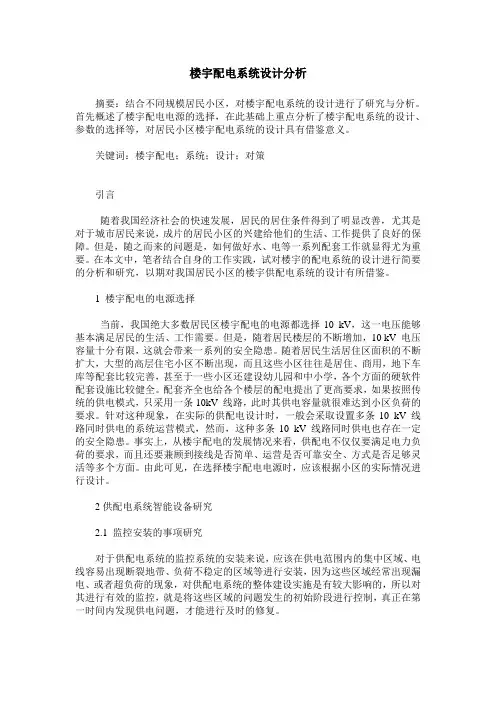

楼宇配电系统设计分析摘要:结合不同规模居民小区,对楼宇配电系统的设计进行了研究与分析。
首先概述了楼宇配电电源的选择,在此基础上重点分析了楼宇配电系统的设计、参数的选择等,对居民小区楼宇配电系统的设计具有借鉴意义。
关键词:楼宇配电;系统;设计;对策引言随着我国经济社会的快速发展,居民的居住条件得到了明显改善,尤其是对于城市居民来说,成片的居民小区的兴建给他们的生活、工作提供了良好的保障。
但是,随之而来的问题是,如何做好水、电等一系列配套工作就显得尤为重要。
在本文中,笔者结合自身的工作实践,试对楼宇的配电系统的设计进行简要的分析和研究,以期对我国居民小区的楼宇供配电系统的设计有所借鉴。
1 楼宇配电的电源选择当前,我国绝大多数居民区楼宇配电的电源都选择10 kV,这一电压能够基本满足居民的生活、工作需要。
但是,随着居民楼层的不断增加,10 kV 电压容量十分有限,这就会带来一系列的安全隐患。
随着居民生活居住区面积的不断扩大,大型的高层住宅小区不断出现,而且这些小区往往是居住、商用,地下车库等配套比较完善,甚至于一些小区还建设幼儿园和中小学,各个方面的硬软件配套设施比较健全。
配套齐全也给各个楼层的配电提出了更高要求,如果按照传统的供电模式,只采用一条10kV 线路,此时其供电容量就很难达到小区负荷的要求。
针对这种现象,在实际的供配电设计时,一般会采取设置多条10 kV 线路同时供电的系统运营模式,然而,这种多条10 kV 线路同时供电也存在一定的安全隐患。
事实上,从楼宇配电的发展情况来看,供配电不仅仅要满足电力负荷的要求,而且还要兼顾到接线是否简单、运营是否可靠安全、方式是否足够灵活等多个方面。
由此可见,在选择楼宇配电电源时,应该根据小区的实际情况进行设计。
2供配电系统智能设备研究2.1 监控安装的事项研究对于供配电系统的监控系统的安装来说,应该在供电范围内的集中区域、电线容易出现断裂地带、负荷不稳定的区域等进行安装,因为这些区域经常出现漏电、或者超负荷的现象,对供配电系统的整体建设实施是有较大影响的,所以对其进行有效的监控,就是将这些区域的问题发生的初始阶段进行控制,真正在第一时间内发现供电问题,才能进行及时的修复。
电气设计一、设计依据:1.国家及地方的有关设计规范和标准:(1) 3~110KV高压配电装置设计规范 GB50060—92(2) 10KV及以下变电所设计规范 GB50053—94(3)供配电系统设计规范 GB50052—2009(4)通用用电设备配电设计规范 GB50055—93(5)低压配电设计规范 GB50054—95(6)建筑设计防火规范 GB50016-2006(7)汽车库、修车库、停车场设计防火规范 GB 50067-97(8)建筑物防雷设计规范 GB50057—94(2000年版)(9)建筑物电子信息系统防雷技术规范 GB50343-2004(10)民用建筑电气设计规范 JGJ16—2008(11)《高层民用建筑设计防火规范》GB50045-95(2005版)(12)《建筑照明设计标准》 GB50034-2004(13)《火灾自动报警系统设计规范》GB50116-982.根据国家有关建筑电气规范,甲方提供的设计任务书,以及各专业提供的资料进行设计。
二、设计范围本地块的照明、电力、防雷接地等内容的设计。
三、用电负荷估算:1.酒店:约49881m2100W/m2 4988KW;2.办公:约52266m2 80W/m2 4181KW;3.商业:约13812m2 150W/m2 2071KW;4.地下车库、设备用房:约25370m2 20W/m2 507KW;5.广告、景观用电:200KW;用电负荷同期系数取:0.8整个地块用电负荷合计:9558KW;四、供电设计:1.拟在地下一层设置1座10KV电业开关站,2路10KV电源由上一级市政不同区域变电站引来。
2.拟在酒店地下一层区域设置1座变电站(4x1250KVA),负责酒店区域的供电负荷;在办公楼地下一层区域设置1座变电站(4x1000KVA)负责办公区域的供电负荷;在商业地下一层分区域设置1座变电站(2x1250KVA)负责多层商业、地下一、二层车库、设备用房的供电负荷;3座变电站的两路10KV电源由本地块10KV开关站引来。
新建住宅小区供配电设施建设收费标准随着城市化的不断推进,新建住宅小区的数量也在逐渐增加。
在建设住宅小区的过程中,供配电设施是非常重要的一部分。
然而,对于供配电设施建设的收费标准,很多人并不清楚。
本文将探讨新建住宅小区供配电设施建设收费标准的相关问题。
一、相关法规根据《中华人民共和国物权法》和《物业管理条例》等法律法规,新建住宅小区的供配电设施建设费用应当纳入房价中,而不得另行收取。
此外,物业公司也不得向业主收取供配电设施的初装费和运行维护费。
二、市场调研目前,各地的住宅小区供配电设施建设收费标准并不统一。
一些小区采取统一规划、统一建设、统一管理的方式,将供配电设施的建设费用纳入房价中,而另一些小区则采取分项收费的方式,向业主收取供配电设施的初装费和运行维护费。
三、收费标准制定原则在制定新建住宅小区供配电设施建设收费标准时,应当遵循以下原则:1、公平合理原则:收费标准应当公平合理,不得过高或过低,不得损害业主的利益。
2、公开透明原则:物业公司应当公开收费标准,让业主明确了解费用的具体构成和用途。
3、统一标准原则:物业公司应当按照统一的标准收取供配电设施建设费用,不得存在区别对待的情况。
4、定期调整原则:收费标准应当根据实际情况进行定期调整,以保证费用的合理性和公平性。
四、具体标准根据以上原则,我们可以给出以下新建住宅小区供配电设施建设收费标准的具体标准:1、基础设施建设费:按照建筑面积计算,每平方米收取XXX元。
2、设备初装费:按照设备类型和数量计算,每个设备收取XXX元至XXX元不等。
3、运行维护费:按照每月用电量计算,每度电收取XXX分至XXX分不等。
五、总结本文探讨了新建住宅小区供配电设施建设收费标准的相关问题,提出了制定收费标准应当遵循公平合理、公开透明、统一标准、定期调整的原则,并给出了具体标准。
希望这些探讨能够对相关方面有所帮助,促进新建住宅小区供配电设施建设的健康发展。
住宅小区供配电系统设计标题:住宅小区供配电系统设计一、引言随着城市化进程的加速和生活水平的提高,住宅小区的供配电系统设计越来越受到人们的关注。
第1章建筑设备监控系统1.1工程概况本项目总建筑面积88892㎡,由大剧院、体育馆、射击馆、会展中心等建筑组成。
这样规模的建筑中,需要大量的机电设施协同运转才能为在场馆内的人员提供安全、舒适并节能的空间环境,这也是楼控节能管理系统的建设目标。
另外,为实现整个市民活动中心建筑设施管理的现代化,和最佳的节能需求,设计方在设计系统集成时,充分考虑了全年不间断地运行需求、电磁环境的影响、宜都地区气候特点,以及与建筑群内其他系统兼容性等问题。
系统工程的设计和实施,以长期的经营需求为主,充分满足未来发展需要,遵循国内国外的相关规范与标准。
根据楼宇智能化系统集成控制的要求,系统集成控制应具有技术先进、性能稳定、安全可靠等特点;并且操作简单、维护方便、扩展灵活,以满足使用方运营、管理的需要。
本着确保系统整体的安全性和可靠性,并在一定时期内保持技术的先进性,计划选用楼宇自控系统。
1.2需求分析本项目是一集楼宇自控、消防及诸多子系统于一体的综合性智能化楼宇。
系统设计以满足用户的要求,采用最先进的技术和系统、根设计院有关图纸,以技术前瞻性为导向,采用优化的设备配置、运行方案及管理方式,为大楼提供高效率的系统管理,为大楼的机电设备提供良好的运行环境,为大楼提供舒适的工作及生活环境。
根据标书要求,结合本项目的实际功能和档次,在本工程的楼宇自动化管理系统的设计和应用中,主要应突出以下重点:采用先进的技术和产品,为大楼提供一个高效、节能、可靠的智能控制系统,对大楼的楼宇机电设备予以控制,实现绿色、智能的建设目标,充分展现现代化大厦在智能化管理上的特点。
未来的世界是网络的世界,本项目这样的现代化建筑,需要采用符合时代发展的楼宇自控系统,西门子公司的全以太网结构楼宇控制系统正是顺应这一要求而推出,具有技术的前瞻性,并在同行业中遥遥领先。
我们所采用的系统应是一个具有国际先进水平的一流产品,同时也具有良好的性价比。
其先进性应体现在硬件产品成熟、优质,在国际上有过较长时间的应用历史背景,另外在通讯协议上应能够具有良好开放性和通用性,并已成为发展主流的先进通讯协议,以确保用户在日后系统的升级和扩容上不受单一产品通讯协议限制,方便的对原有系统进行升级和扩容。

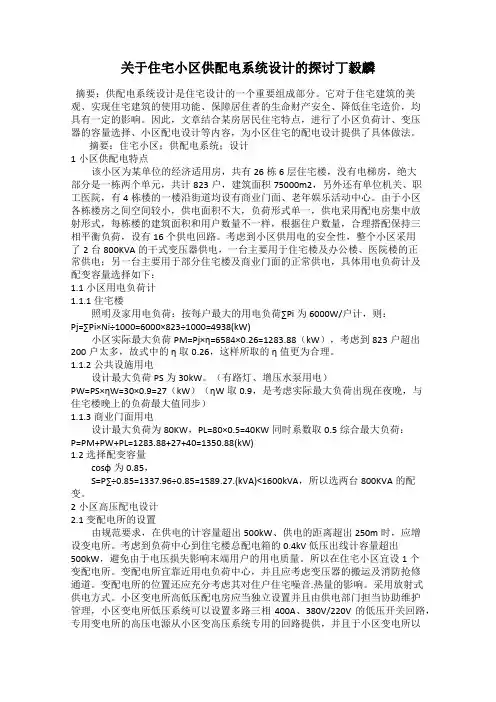

关于住宅小区供配电系统设计的探讨丁毅麟摘要:供配电系统设计是住宅设计的一个重要组成部分。
它对于住宅建筑的美观、实现住宅建筑的使用功能、保障居住者的生命财产安全、降低住宅造价,均具有一定的影响。
因此,文章结合某房居民住宅特点,进行了小区负荷计、变压器的容量选择、小区配电设计等内容,为小区住宅的配电设计提供了具体做法。
摘要:住宅小区;供配电系统;设计1小区供配电特点该小区为某单位的经济适用房,共有26栋6层住宅楼,没有电梯房,绝大部分是一栋两个单元,共计823户,建筑面积75000m2,另外还有单位机关、职工医院,有4栋楼的一楼沿街道均设有商业门面、老年娱乐活动中心。
由于小区各栋楼房之间空间较小,供电面积不大,负荷形式单一,供电采用配电房集中放射形式,每栋楼的建筑面积和用户数量不一样,根据住户数量,合理搭配保持三相平衡负荷,设有16个供电回路。
考虑到小区供用电的安全性,整个小区采用了2台800KVA的干式变压器供电,一台主要用于住宅楼及办公楼、医院楼的正常供电;另一台主要用于部分住宅楼及商业门面的正常供电,具体用电负荷计及配变容量选择如下:1.1小区用电负荷计1.1.1住宅楼照明及家用电负荷:按每户最大的用电负荷∑Pi为6000W/户计,则:Pj=∑Pi×Ni÷1000=6000×823÷1000=4938(kW)小区实际最大负荷PM=Pj×η=6584×0.26=1283.88(kW),考虑到823户超出200户太多,故式中的η取0.26,这样所取的η值更为合理。
1.1.2公共设施用电设计最大负荷PS为30kW。
(有路灯、增压水泵用电)PW=PS×ηW=30×0.9=27(kW)(ηW取0.9,是考虑实际最大负荷出现在夜晚,与住宅楼晚上的负荷最大值同步)1.1.3商业门面用电设计最大负荷为80KW,PL=80×0.5=40KW同时系数取0.5综合最大负荷:P=PM+PW+PL=1283.88+27+40=1350.88(kW)1.2选择配变容量cosφ为0.85,S=P∑÷0.85=1337.96÷0.85=1589.27.(kVA)<1600kVA,所以选两台800KVA的配变。
_____________________项目施工图设计任务书(电气专业)编制单位:XXXXXXXXXXXXX有限公司编制时间:____年__月__日目录一.总则............................................................ 二.建筑电气设计任务书1.设计名称、建设地点 .............................................2.设计依据、批准文号...............................................3.项目概况.........................................................4.设计范围.........................................................5.本项目特殊说明:................................................. 三.设计深度要求1.图纸深度要求....................................................2.设计计算书...................................................... 四.技术指导书1.供、配电系统设计的一般要求:.....................................2.供电负荷等级:...................................................3.负荷计算:.......................................................4.变、配电系统:....................................................5.低压配电系统:....................................................6.安全措施:........................................................7.动力配电系统:....................................................8.照明配电系统:....................................................9.备用柴油发电机系统:..............................................10.防雷与接地系统:..................................................11.节能设计:........................................................12.设备选型与安装:..................................................13.综合布线系统:....................................................14.楼宇自控系统(BAS):...............................................15.有线及卫星电视系统:...............................................16.车库管理系统:.....................................................17.背景音乐及紧急广播系统:...........................................18.信息发布系统:.....................................................19.综合天线网络系统:.................................................20.安全防范系统:..................................................... 五.附录1. 1. 电气设备品牌推荐参考表:.......................................一.总则1.要求为使百程企业发展有限公司所开发的办公楼项目,满足造价经济、管理安全、维修方便、施工合理的要求,提高设计质量,制订本项目设计任务书。
THPGP-1型楼宇供配电及照明系统实验装置目录第一部分 THPGP-1型楼宇供配电及照明系统介绍 (1)概述 (1)第一章楼宇供配电及照明控制部分(控制屏) (3)第二章 THPGP-1型照明系统演示柜 (6)第三章 THPGP-1型上位机工程软件的安装与使用 (7)第二部分实验的基本要求与安全操作规程 (16)第一章实验的基本要求 (16)第二章安全操作规程 (18)第三部分 THPGP-1 实验内容 (19)第一章供配电子系统实验 (19)实验一智能建筑的供电运行方式实验 (19)实验二典型楼层配电运行方式实验 (21)实验三供配电系统中运行线路状态的现场监测和控制实验 (24)实验四备自投联动控制实验 (25)实验五双电源自动切换控制实验 (28)实验六应急电源自动投入和退出运行控制实验 (32)实验七功率因数补偿实验 (34)实验八与消防自动报警系统的联动实验 (36)实验九供配电监控系统运行调度实验 (37)第二章照明子系统实验 (38)实验一常用照明开关特性实验 (38)实验二楼宇普通照明配电方式实验 (40)实验三应急照明配电方式实验 (43)实验四时间表控制模式下的照明控制实验 (45)实验五情景切换控制模式下的照明控制实验 (47)实验六远程强制控制模式下的照明控制实验 (50)实验七动态控制模式下的照明控制实验 (51)实验八照明系统与消防系统联动实验 (54)实验九照明监控系统运行调度实验 (55)第三章建筑设备监控系统实验 (56)实验一照明子系统和供配电子系统联合监控实验 (56)实验二与其它建筑设备子系统的联合监控运行扩展实验 (57)第四部分附录 (58)附录一 JKL5CF智能无功补偿控制器使用说明书 (58)附录二 THPIL-1型智能调光控制器使用说明 (60)第一部分 THPGP-1型楼宇供配电及照明系统介绍概述在智能建筑的组成结构中,建筑设备自动化系统BAS是智能建筑的核心内容。
办公楼类型的智能化弱电系统设计思路前言:办公楼的弱电系统是我们经常遇到的,如何设计呢?需要设计哪些系统呢?今天就重点谈一下办公楼类型的智能化弱电系统设计思路正文:办公楼类型的项目智能化弱电工程一般设计系统(这里就谈比较常用的系统)1、综合布线系统2、计算机网络系统(含无线覆盖)3、视频监控系统4、五方通话系统5、停车场管理系统6、机房工程7、一卡通系统以上几个系统是比较常用的系统,今天就一一谈谈这7个系统的技术要求一、综合布线系统1.1系统概述本综合布线系统包括办公网、智能化网和语音电话布线三部分内容。
系统采用六类布线系统,由工作区子系统、水平布线子系统、垂直布线子系统、管理间子系统、设备间子系统组成。
由总通讯机房引来网络、电话光缆沿室外弱电手孔井敷设至一层弱点机房,进线间同时作为语音电话总设备间,由进线间引出电话主干线缆沿室内弱电桥架敷设至各区域楼层电井。
一层弱电机房作为本项目网络数据总设备间,由弱电机房引出办公网主干线缆沿室内弱电桥架敷设至各区域楼层电井,再由各层电井引六类线至各个信息插座处。
由消防控制室引出智能化网主干线缆沿室内弱点桥架敷设至各区域楼层电井,再由各层电井引六类线至各前端点位。
1.2系统设计信息点的设计在满足目前使用要求的前提下,具有适当的余量,以满足将来信息系统的发展。
前端信息点分为数据点、语音点2类,公共区域设置放装无线AP,办公室设置面板无线AP实现无线覆盖。
所有信息点均采用六类非屏蔽模块。
水平及垂直子系统所有语音和数据水平线缆均采用六类四对非屏蔽双绞线,卡接在19寸24口配线架上。
办公网垂直干线采用适用于万兆以太网传输要求的24芯室内万兆多模光纤,熔接在19寸的光纤配线架上,语音垂直干线采用三类50对、100对大对数线缆,卡接在110配线架上。
管理间子系统各楼层电井作为管理间,共设置10个管理间,各管理间内数据、语音水平线缆均卡接在19寸24口RJ45配线架上,数据垂直主干光纤熔接在19寸的光纤配线架上,语音垂直主干卡接在19寸的110配线架上,采用19寸机柜安装配线设备,其中数据和语音独立设置机柜。
机房供配电及电气工程系统方案机房供配电及电气工程系统设计方案设计单位:广州莱安智能化系统开发有限公司欢迎来电索取详细方案或来电洽谈机房、机房监控、机房建设、楼宇智能化等各类机房设备业务,免费提供设计方案,价格实惠1机房供配电及电气工程1.1 机房供配电及电气工程-供电方式机房供配电系统经机房配电柜向主机电源、外部设备、辅助设备、空调、照明、新风设备等提供相线、电压、频率及额定容量符合要求的交流电。
本机房所采用的线制为三相五线制,其三相额定电压为 380 伏,单相额定电压为220 伏。
供电频率为 50HZ。
建议由总配电间提供两路电源,一路市电供动力配电柜 1,为不间断电源提供进线电源;另一路市电供动力配电柜 2,作为维修插座、空调、新风系统、照明等的用电。
另设不间断电源并机柜,并作为不间断电源输出总柜,为机房机柜设备的不间断电源配电柜提供双路不间断电源电源。
1.2 机房供配电及电气工程-电源回路设计时要严格按照《民用建筑电气设计规范》。
电源回路的设计要考虑机房内各种设备的功率,电缆的选材必须满足电脑的容量要求,并对电源点预留一定的备份点。
配电回路中预留10—15个留待以后扩展用,具体插座数量及位置要根据最终机房内设备数量考虑。
UPS 容量的分配要保证计算机与UPS 本身能安全稳定地运行。
本方案中,我们设计机柜采用16A 三眼防水工业电源插座,配4 mm2电缆线,电源插座等采用10A 奇胜电源插座和原装底盒,有充分的用电负荷冗余性。
每个机柜(含网络设备机柜、服务器机柜)各配有1条UPS 电源回路和1条市电电源回路;机房在空余部位再增设一些冗余市电插座。
1.3 机房供配电及电气工程-供配电系统大楼配电房的柴油发电机引一条ZR-YJV-4*185+1*95的电缆到一楼强电间的CS 手动切换箱(另CS 手动切换箱预留个移动发电机接口);经CS 手动切换箱后分别引两条电缆至三层机房的自动切换柜1和自动切换柜2;另两路市电电源也引至自动切换柜1和自动切换柜2;经切换柜输出的电源为机房空调、新风、照明等供电,电源经UPS 配电柜为机房内设备供电,具体详见机房配电系统结构图:1、机房供配电及电气工程-动力配电系统a 、市电直接供电的设备用多孔标准插座;机房插座分类设置,采用结构化,模块化,星型电力布线。
四川国恒建筑设计有限公司高层住宅小区电气设计统一技术措施(2009年版)一.一般规定1、本技术措施适用于高层住宅小区的电气设计。
住宅电气设计除参照本统一标准外,还应符合国家现行的规范,规程和标准的要求。
2、高层住宅电气设计包括:变配电系统、电气设备、照明系统、火灾自动报警及联动系统、安全防范系统、通信网络系统、信息网络系统、管理与监控系统、家庭控制器、线路敷设、防雷及安全接地等。
3、住宅电气设计应满足住户以下要求:(1)生活用电。
(2)家用电器(空调、电冰箱、电视机、音响、录象机、电饭煲、微波炉…等)手动、自控、遥控、远程控制。
(3)照明质量。
(4)火灾自动报警。
(5)安全防范(访客对讲、入侵报警、有害气体泄漏报警、生理意外紧急求助报警等)。
(6)通信设施(电话、传真、有线电视、卫星电视等)。
(7)信息设施(计算机网络接口等)。
(8)管理(水表、电能表、燃气表、热能表数据自动抄送及远传等)。
(9)布线(电源线、电话线、电视线、数据线、控制线等)。
(10)防雷接地。
二.高层住宅小区变配电系统1、原则上采用集中式地下变电的形式供电,对于夹杂有无地下室的多层住宅时,可在多层住宅部分来用箱式变电站供电。
2、对于10万米2以上的大型住宅小区,原则上每50000m2~80000m2设量一个变电所,每个变电所设2台(容量太大的可为4台)变压器,每12000kvA左右变压器装配设一路10kv进线(小于12000kvA为一路电源进线,此条应事先与供电部门搓商),设一个10kv配电房。
3、变电所内变压器采用干式变压器,变压器容量控制在630kvA~1250kvA之间。
4、全小区变压器总容量小于1000kvA×4时,宜采用环网式高压配电系统,进线为断路器保护,出线为负荷开关加熔断器保护,采用交流220V操作电源。
5、全小区容量大于或等于1000kvA×4时,10kv系统宜采用中置式高压开关柜或全带真空断路器的环网柜组成,操作电源宜采用直流系统,直流电源可采用集中式直流屏,也可为分布式直流箱(即每台高压柜配一个直流电源)。
目录一、高层建筑供配电系统概述 (1)二、供配电设计 (2)(一)设计建筑概况 (2)(二)设计内容简介 (2)(三)负荷计算 (3)(四)高压配电系统设计 (8)1概况 (8)2设备选择 (9)(五)低压配电系统设计 (10)1概况 (10)2设备选择 (11)三、照明设计 (13)四、导线计算与线路敷设 (13)(一)导线计算 (13)(二)线路敷设 (16)(三)线路安装 (17)五、设计依据 (18)一、高层建筑供配电系统概述(一)高层建筑电气的特点1.用电设备种类多从前,设备占整个投资的10%,现在设备会占整个投资的40%,比如地王60%、宏昌50%;设备功能亦不断增强。
2.用电量大,即负载密度大由于照明及空调负荷多,电梯等运输设备多,给排水设备多,所以用电量特别大负载密度在60W/MM,高的有200/MM。
此数字是按照建筑面积来计算的。
3.供电可靠性要求高现代高层建筑均是采用两路独立的10kV电源同时供电。
一般高压采用单母线分段,自动切换,互为备用。
另外,还须装设应急备用柴油发电机组,要求在15秒钟内自动恢复供电,保证事故照明、电脑设备、消防设备、电梯等设备的事故用电。
应急备用发电机组:过去大多是采用柴油发电机组做应急备用电源的。
近年国外高层建筑已开始采用燃汽轮发电机。
这种发电机具有体积小、重量轻、反应速度快,故障率低等优点。
应急备用发电机组必须是快速自起动的。
按国外规定,应能在15s内恢复供电。
从可靠性出发最好选用两台,自动并车。
容量较小时也可选用一台。
4.电气系统复杂,电气线路多自动化程度高,电气用房多(二)高层建筑供配电系统的发展趋势:随着科学技术的飞速发展以及人民生活水平的不断提高,高层建筑正向着自动化、节能化、信息化、智能化方向发展。
电气设备趋向小型化、易操作化、寿命长、免维护、可扩展,并且更加安全可靠。
防止人身触电和火灾事故的措施更加完善线路敷设方式更加灵活供配电系统实现全面自动化更加注重保护环境和节约能源,实现可持续发展。
二、供配电设计(一)建筑概况本设计建筑为高层商住楼,一栋15层高塔楼组成;首层为商场,2至15层为住宅,地下室为车库,总用地面积2000.4平方米,总建筑面积10000平方米。
本大厦属二类高层民用建筑。
一层商场需要二次装修场所的配电和照明,由二次装修设计;建筑物立面照明等由环境设计负责,本设计预留电源容量。
(二)设计内容简介本设计内容主要包括高低压配电、应急电源、照明等。
在具体设计之前,先说明一下一般建筑物供配电系统的方框图,如图1所示,图中没有画出自备电站。
计算、设计过程,首先是负荷计算,确定变压器和柴油发电机的容量,然后是高压系统和低压系统的设计,接下来是照明设图1 建筑物供配电系统方框图计,最后说明导线计算和选择。
(三)负荷计算1、负荷计算方法(1)需要系数法公式:所有住房用电量之和为Pe= ΣPi有功功率为P30=Pe*Kd容量为S30=P30/COSΦ无功功率为Q30=P30×tanΦ总电流为I30=S30/(3U)(2)估算法公式:P30=Ks*A/1000 (kw)P30总功率,A总建筑面积,Ks功率密度为60W/m22、变压器负荷计算(1)住宅、商铺、其它等用电量计算住宅用电:设二房户设备容量约为6KW ,三房户的设备容量为8KW 而一共30户二房户,15户三房户。
Pn=30*6+15*8=300KW查《民用建筑电气设计手册》、《高层建筑电气设计手册》等手册取:COSФ=0.8 Kd=0.4 Pc= Kd* Pn=0.4*300=120KWQc=Pc*tanФ=120*0.75=90Kvar商铺用电:设一间商铺设备容量为10KW一层共有8间商铺,Pn=8*10=80KWCOSФ=0.8 Kd=0.8 Pc= Kd* Pn=0.8*80=64KWQc= Pc*tanФ=64*0.75=48Kvar电梯用电:本楼共有2台电梯(一台作客梯,另一台作消防电梯),选18KW的电梯COSФ=0.6 Kd=0.7 Pc= Kd* Pn=0.7*18=12.6KW Qc= Pc*tanФ=12.6*1.3=16.4Kvar总电梯功率 P=2 Pc=25.2 KWQ=2Qc=32.8Kvar其它用电:排烟兼排风机(3台3KW),COSФ=0.8 ,Kd=1 , Pn=9WPc= Kd* Pn=1*9=9KWQc= Pc*tanФ=9*0.75=6.75Kvar 给水泵(4台给水泵,2台备用,11KW)COSФ=0.8 ,Kd=0.7, Pn=22WPc= Kd* Pn=0.7*22=15.4KWQc= Pc*tanФ=15.4*0.75=11.55Kvar 潜水泵(5台2KW), COSФ=0.8 ,Kd=0.6 , Pn=10WPc= Kd* Pn=0.6*10=6KWQc= Pc*tanФ=6*0.75=4.5Kvar 消防泵(2台13KW), COSФ=0.8 ,Kd=1 , Pn=26KWPc= Kd* Pn=1*26=26KWQc= Pc*tanФ=26*0.75=19.5Kvar 自喷泵(2台13KW), COSФ=0.8 ,Kd=1 , Pn=26KWPc= Kd* Pn=1*26=26KWQc= Pc*tanФ=26*0.75=19.5Kvar 正压风机(1台13KW),COSФ=0.8 ,Kd=1 , Pn=13KWPc= Kd* Pn=1*13=13KWQc= Pc*tanФ=13*0.75=9.75Kvar(2)照明用电(公共场所)公共楼梯走道照明:地下一层有8盏吸顶灯(30W),6盏荧光灯(40W)Pn=30*8+6*40=0.48KWCOSФ=0.8 Kd=0.7Pc= Kd* Pn=0.7*0.48=0.34KWQc= Pc*tanФ=0.34*0.75=0.25Kvar 一层有10盏吸顶灯(30W),30盏筒灯(15W)Pn=30*10+30*15=0.75KWCOSФ=0.8 Kd=0.7Pc= Kd* Pn=0.7*0.75=0.525KWQc= Pc*tanФ=0.525*0.75=0.39Kvar 二层至十五层有155盏吸顶灯(30W)Pn=155*30=4.65KWCOSФ=0.8 Kd=0.7Pc= Kd* Pn=0.7*4.65=3.255KWQc= Pc*tanФ=3.255*0.75=2.44KvarP总=地下一层照明+一层照明+二层至十六层照明=6KWPc= 0.34+0.525+3.255=4.12KWQc=0.25+0.39+2.44=3.08Kvar地下一层一般照明:地下一层一般照明灯有40盏荧光灯(40W)Pn=40*40=1.6KWCOSФ=0.8 Kd=0.8Pc= Kd* Pn=0.8*1.6=1.28KWQc= Pc*tanФ=1.28*0.8=1.024Kvar地下一层应急照明:地下一层应急照明灯有60盏荧光灯(40W),10盏应急灯(20W)Pn=60*40+20*10=2.6KWCOSФ=0.8 Kd=0.8Pc= Kd* Pn=0.8*2.6=2.08KWQc= Pc*tanФ=2.08*0.8=1.664Kvar 变压器负荷计算表:不计平时不用的负荷:Pc总= 241.08KW Qc总= 194.868 Kvar Sc总=310KVA选用变压器容量为630KVA3、无功功率补偿计算补偿前COSФ= Pc总/ Sc总=241.08/301.35=0.8现将COSФ提高到0.9,Sc后= Pc总/0.9=267.9 KVA发电机负荷:Pc总= 114.2 KW Qc总= 92.7Kvar Sc总=147.1 KVA取需要系数Kd=0.85,Pc总= 97.07 KW Qc总= 78.8Kvar Sc总=125KVA所以发电机的容量选用120KW,沃尔奔达VERYPOWER发电机组VP151的额定功率为120KW(三)高压配电系统设计1、概况1)本工程选用RGC型环网柜作为高压配电柜。
按照深圳供电局要求,10KV高压配电系统采用环网供电方式,其进出线电源柜选用以SF6作为灭弧介质的负荷开关柜来分合额定值以下的负荷,并配以手动开合弹簧储能操作机构,馈线柜装有负荷开关及负荷开关联动的高压熔断器,后者作为短路保护,当短路时,熔断器熔断并联动负荷开关脱扣分断,在馈线柜电缆侧设有接地开关,按地需要可使电缆接地,接地开关与负荷开关之间亦有机械联锁装置2)高压配电室与低压配电室合为一处,设在地下一层,变压器安装容量为630KVA。
3)为提高功率因数,低压侧设置了带功率因数自动补偿装置的无功补偿器,柜内设体积小的干式电容器,补偿后高压侧功率因数不低于0.92 设备选择1)Safe Ring SF6环网柜Safe Ring环网柜的额定电压为10KV,额定电流:630A,负荷开关额定电流:630A,熔断器是ABB公司产品CEF型,在没有过负荷的正常操作下熔断器取50A;在最大20%的过负荷并在正常操作下熔断器取63A,进线电缆处装有MWD型避雷器。
2) 变压器:变压器选用SC9型薄绝缘环氧浇注变压器。
请注意配IP20级保护外壳及自动送风装置,为提高变压器输出液形质量,增加系统抗干扰能力,提高防触电保护灵敏度,变压器绕组连接组别选为D,yn11。
变压器额定容量:630KVA(五)低压配电系统设计1 概况低压配电系统共设三段母线,其中一段TM1正常工作母线,向一般负荷供电;另外两段为保安母线,正常情况下,由TM1变压器供电;市电停电时,由发电机供电。
TM1工作母线和发电机供电间设有带机械和电气联锁的切换开关,其中一段保安母线向消防等公共负荷供电,另一段向重要负荷供电的开关带别脱扣,当发生火灾时,消防控制室发出指令可解除列重要负荷,使柴油发电机组向消防供电。
低压线路的接线方式:放射式、树干式、链式2、大楼低压配电1)大厦低压配电系统的接地型为TN-S式,即将正常工作时有电流通过的N(中性线)与保护作用的PE线(保护线),只在变配电室内相接于同一楼地点,以后分开引出,彼此绝缘互不共用2)供电给电气竖井内配电箱的配电线路,其设备的PE保护线则从相应层电气竖井的PE专用铜排引出,该专用PE铜排从低压配电柜引至电气竖井,并在地下一层电气竖井内作等电位联接,盘底距地0.5M墙上安装3)电气设备故障时,为防止人身间接接触电气火灾,采用了具有短路保护和过载保护的自动切断供电的保护措施3、住宅低压配电(1)每层装设一块计量各户用电的电度表,公用照明及动力电度表宜装在总配电装置处。
(2)从照明配电箱、电度表箱等设备引出的分支线路,其保护线必须逐一分开连接到专用的带多个接线端子排或接线排上,严禁把多根保护线拧在一起接到配电箱外壳接地端子上。
