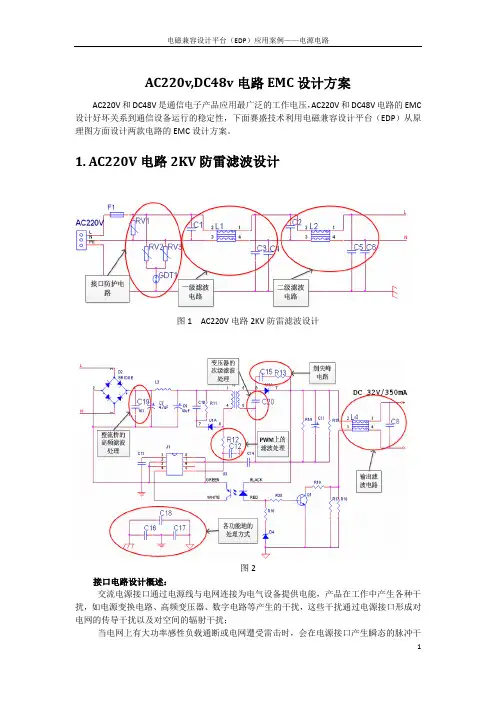

AC220v,DC48v电路EMC设计方案AC220V和DC48V是通信电子产品应用最广泛的工作电压,AC220V和DC48V电路的EMC 设计好坏关系到通信设备运行的稳定性,下面赛盛技术利用电磁兼容设计平台(EDP)从原理图方面设计两款电路的EMC设计方案。
1. AC220V电路2KV防雷滤波设计图1 AC220V电路2KV防雷滤波设计图2接口电路设计概述:交流电源接口通过电源线与电网连接为电气设备提供电能,产品在工作中产生各种干扰,如电源变换电路、高频变压器、数字电路等产生的干扰,这些干扰通过电源接口形成对电网的传导干扰以及对空间的辐射干扰;当电网上有大功率感性负载通断或电网遭受雷击时,会在电源接口产生瞬态的脉冲干扰和浪涌干扰,若电源接口不进行防护滤波设计,这些干扰容易影响产品的正常工作,雷电干扰甚至能损坏设备,因此交流电源接口需要进行电磁兼容设计,确保设备工作稳定;本方案从EMC原理上,进行了相关的抑制干扰和抗敏感度的设计;同时兼容接口防雷设计;本方案防雷电路设计可通过IEC61000-4-5标准,共模2000V,差摸1000V的接口防雷测试。
电路EMC设计说明:(1)电路滤波设计要点:L1、C1、C3、C4组成第一级滤波电路。
C1为差模滤波电容,主要滤除差模干扰;C3、C4为共模滤波电容,为共模干扰提供低阻抗回路;L1为共模滤波电感,对共模干扰进行抑制。
L2、C2、C5、C6组成第二级滤波电路,C2为差模滤波电容,主要滤除差模干扰,C5、C6为共模滤波电容,为共模干扰提供低阻抗回路,L2为共模滤波电感,对共模干扰进行抑制;若产品功率大,干扰强,单级滤波插入损耗有限,则设计前期需要考虑多级滤波;C19为整流桥的高频滤波电容,一般采用小电容,主要为整理桥的高频谐波电流提供回流路径;C20为变压器的高频滤波电容,一般采用小电容,主要为变压器的高频谐波电流提供回流路径;C15和R13组成续流管上的削尖峰电路,C15电容典型取值为1000pF,R13电阻典型取值为10Ω;C12和R12组成PWM控制线上的滤波电路,C12电容典型取值为47pF,R12电阻典型取值为10Ω,其值可根据后续测试情况进行调整;L4和C8组成输出端滤波电路,主要为输出端口进行共模和差模滤波;各种功能地通过电容连接,电容典型取值为1000pF,其值可根据后续测试情况进行调整;(2)电路防护设计要点RV1、RV2、RV3、GDT1组成第一级防护电路,其中RV1进行差模防护、RV2、RV3、GDT1进行共模防护。
深圳市普顿电力设备有限公司一:通信电源简介普顿电力AC220-DC24V/48V 系列通信电源模块采用先进的高频脉宽调制技术,使效率得到了极大提高。
整机具有稳压精度高、动态响应快、输出杂音低、抗干扰能力强、工作温度范围宽等特点。
N+1模块组合结构,各模块间可自动均流均衡供电,可为电信、电力及无线基站组建高频开关电源系统。
表头型模块采用3位半的表头显示,显示输出电流电压,简单实用。
模块采用宽度为19"、高度为2U的标准机箱,易于安装。
可用于组成电源系统,并且模块可并联带电池使用,不需监控单元。
本电源模块适用于交流220VAC和直流220VDC的输入条件的使用场合。
本电源模块适用于直流输出24VDC 10A-60A DC 的输出条件的使用场合。
本电源模块适用于直流输出48VDC 5A-50A DC 的输出条件的使用场合。
二:通信电源工作方式1:AC220-DC24/48V时,把交流220V转换成直流24V或直流48V,供直流负载使用;当市电断电后,由电池组稳压输出;2:DC220-DC24/48V时,把直流220V降压至直流24V或直流48V,供直流负载使用;当市电断电后,由电池组稳压输出;3:带充放电管理型,当用户需要单独一个模块使用,并且能单独对电池进行充电时,可以选用带充电管理型的通信电源模块,在模块把AC220转换为DC24/48V输出时,同时也能对电池进行智能充电,当市电断电后,由电池组稳压输出;三:通信电源技术参数◆输入电压:单相三线制 AC:220V± 20%◆输入电流:≤10A(RMS)交流输入为220V,直流输出为48V时◆频率: 50Hz±10%◆功率因数:≥0.99◆效率:≥0.87◆启动冲击电流:≤150%Imax (额定输入状态下)◆保护功能:输入过欠压保护;输出过压保护;输出限流保护;短路保护;模块并联保护;过温保护;过流保护;◆输入过压关机: 265--275V◆输入欠压关机: 160--170V◆交流输入范围: 160--270V◆输出直流电压: 48VDC或-48VDC(42∽58V可调) 或24V(21∽29V可调)◆额定电流: 10A、20A、25A、30A、40A◆输出限流值: Ie+1A◆电压调整率:电压调整率不超过直流输出整定值的+0.1%◆负载调整率:不超过直流输出整定值的+0.5%◆稳压精度:不超过直流输出整定值的+0.5%◆电话衡重杂音:≤0.5mV◆峰峰值杂音:≤150mV◆宽频杂音电压:≤30 mV (3.4KHZ--150KHz)≤20 mV (150KHZ--30MHz)◆离散频率杂音电压:≤5 mV (3.4KHZ--150KHz)≤3 mV (150KHZ--200KHz)≤2 mV (200KHZ--500KHz)≤1 mV (500KHZ--30MHz)◆均流度:≤+5%◆显示精度:≤+5%◆软启动时间:3--8秒◆温度系数:不超过直流输出整定值的+0.2%◆绝缘电阻:≥10MΩ (室温环境下)◆绝缘强度:输入对地、输入对输出施加交流1500V/50Hz,输出对地施加交流500V/50Hz,1min无闪络,无击穿◆电磁兼容:符合信息产业部YD/T983-1998标准要求型号分别有:PD-4805 PD-4810 PD-4815 PD-4820 PD-4825 PD-4830 PD-4850PD-2405 PD-2410 PD-2420 PD-2430 PD-2440 PD-2450(举例:PD-4810 48指直流电压为48V 10指输出电流为10A)四:通信电源售后及包装为了让用户买得称心,用得放心,公司专门组织了一支训练有素的高水平技术队伍,从事售后服务工作。

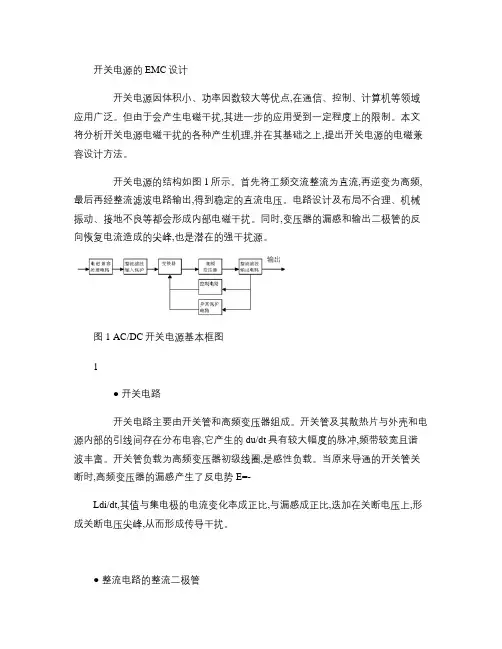

开关电源的EMC设计开关电源因体积小、功率因数较大等优点,在通信、控制、计算机等领域应用广泛。
但由于会产生电磁干扰,其进一步的应用受到一定程度上的限制。
本文将分析开关电源电磁干扰的各种产生机理,并在其基础之上,提出开关电源的电磁兼容设计方法。
开关电源的结构如图1所示。
首先将工频交流整流为直流,再逆变为高频,最后再经整流滤波电路输出,得到稳定的直流电压。
电路设计及布局不合理、机械振动、接地不良等都会形成内部电磁干扰。
同时,变压器的漏感和输出二极管的反向恢复电流造成的尖峰,也是潜在的强干扰源。
图1 AC/DC开关电源基本框图1● 开关电路开关电路主要由开关管和高频变压器组成。
开关管及其散热片与外壳和电源内部的引线间存在分布电容,它产生的du/dt具有较大幅度的脉冲,频带较宽且谐波丰富。
开关管负载为高频变压器初级线圈,是感性负载。
当原来导通的开关管关断时,高频变压器的漏感产生了反电势E=-Ldi/dt,其值与集电极的电流变化率成正比,与漏感成正比,迭加在关断电压上,形成关断电压尖峰,从而形成传导干扰。
● 整流电路的整流二极管输出整流二极管截止时有一个反向电流,其恢复到零点的时间与结电容等因素有关。
它会在变压器漏感和其他分布参数的影响下产生很大的电流变化di/dt,产生较强的高频干扰,频率可达几十兆赫兹。
● 杂散参数由于工作在较高频率,开关电源中的低频元器件特性会发生变化,由此产生噪声。
在高频时,杂散参数对耦合通道的特性影响很大,而分布电容成为电磁干扰的通道。
2外部干扰源可以分为电源干扰和雷电干扰,而电源干扰以“共模”和“差模”方式存在。
同时,由于交流电网直接连到整流桥和滤波电路上,在半个周期内,只有输入电压的峰值时间才有输入电流,导致电源的输入功率因数很低(大约为0.6。
而且,该电流含有大量电流谐波分量,会对电网产生谐波“污染”。
EMC产生电磁干扰有3个必要条件:干扰源、传输介质、敏感设备,EMC设计的目的就是破坏这3个条件中的一个。
AC220v,DC48v电路EMC设计方案
AC220V和DC48V是通信电子产品应用最广泛的工作电压,AC220V和DC48V电路的EMC 设计好坏关系到通信设备运行的稳定性,下面赛盛技术利用电磁兼容设计平台(EDP)从原理图方面设计两款电路的EMC设计方案。
1. AC220V电路2KV防雷滤波设计
图1 AC220V电路2KV防雷滤波设计
图2
接口电路设计概述:
交流电源接口通过电源线与电网连接为电气设备提供电能,产品在工作中产生各种干扰,如电源变换电路、高频变压器、数字电路等产生的干扰,这些干扰通过电源接口形成对电网的传导干扰以及对空间的辐射干扰;
当电网上有大功率感性负载通断或电网遭受雷击时,会在电源接口产生瞬态的脉冲干扰和浪涌干扰,若电源接口不进行防护滤波设计,这些干扰容易影响产品的正常工作,雷电干扰甚至能损坏设备,因此交流电源接口需要进行电磁兼容设计,确保设备工作稳定;
本方案从EMC原理上,进行了相关的抑制干扰和抗敏感度的设计;同时兼容接口防雷设计;本方案防雷电路设计可通过IEC61000-4-5标准,共模2000V,差摸1000V的接口防雷测试。
电路EMC设计说明:
(1)
电路滤波设计要点:
L1、C1、C3、C4组成第一级滤波电路。
C1为差模滤波电容,主要滤除差模干扰;C3、C4为共模滤波电容,为共模干扰提供低阻抗回路;L1为共模滤波电感,对共模干扰进行抑制。
L2、C2、C5、C6组成第二级滤波电路,C2为差模滤波电容,主要滤除差模干扰,C5、C6为共模滤波电容,为共模干扰提供低阻抗回路,L2为共模滤波电感,对共模干扰进行抑制;
若产品功率大,干扰强,单级滤波插入损耗有限,则设计前期需要考虑多级滤波;
C19为整流桥的高频滤波电容,一般采用小电容,主要为整理桥的高频谐波电流提供回流路径;
C20为变压器的高频滤波电容,一般采用小电容,主要为变压器的高频谐波电流提供回流路径;
C15和R13组成续流管上的削尖峰电路,C15电容典型取值为1000pF,R13电阻典型取值为10Ω;
C12和R12组成PWM控制线上的滤波电路,C12电容典型取值为47pF,R12电阻典型取值为10Ω,其值可根据后续测试情况进行调整;
L4和C8组成输出端滤波电路,主要为输出端口进行共模和差模滤波;
各种功能地通过电容连接,电容典型取值为1000pF,其值可根据后续测试情况进行调整;
(2)电路防护设计要点
RV1、RV2、RV3、GDT1组成第一级防护电路,其中RV1进行差模防护、RV2、RV3、GDT1进行共模防护。
RV2、RV3、GDT1防护器件会导致绝缘耐压试验不能通过,当接口需要考虑绝缘耐压试验时建议去掉RV2、RV3、GDT1三个元器件。
(3)特殊要求
电路中所有的电容应符合安规的要求,差模电容选取额定电压250V以上X电容,共模电容选取额定电压250V的Y电容;
因为压敏电阻失效模式为短路,可能会造成大电流,所以需要增加保险丝F1,并且保险丝F1位置要靠近接口放置。
(4)器件选型要点
交流电源接口电路中的Y电容(C3、C4和C5、C6)容值选取范围为100pF~4700pF,典型值选取2200pF;
交流电源接口电路中的X电容(C1和C2)容值选举范围为0.1μF~2.0μF第一级中的X电容C1典型值选取0.33μF,第二级滤波中的X电容C2典型值选取1.0μF;
L1、L2、L4为共模电感,共模电感感值范围为100μH~30mH,典型值选取15mH;
输出端的滤波电容C8取值范围为100PF~0.1uF,典型取值为10nF;
RV1、RV2、RV3压敏电阻选择压敏电压范围466V~616V,典型值选取550V,压敏电阻RV1的通流量(10次冲击)选择大于等于167A,压敏电阻RV2、RV3的通流量(10次冲击)选择大于等于167A;
GDT1气体放电管选择直流击穿电压为466V~616V,典型值选取550V,通流量选择大于等于167A。
2. DC48V电源2KV防雷滤波电路
图3 DC48V电源2KV防雷滤波电路
接口电路设计概述:
直流电源接口应用于直流输入输出接口DC48V。
本方案从EMC原理上,进行了相关的抑制干扰和抗敏感度的设计;同时兼容接口防雷设计;本方案防雷电路设计可通过IEC61000-4-5标准,共模2000KV,差摸1000KV的接口防雷测试。
电路EMC设计说明:
(1)
电路滤波设计要点:
L1、C1、C3、C4组成第一级滤波电路。
C1为差模滤波电容,主要滤除差模干扰,其滤波频段覆盖150kHz-500kHz。
C3、C4为共模滤波电容,为共模干扰提供低阻抗回路,其滤波频段覆盖10MHz-30MHz。
L1为共模滤波电感,对共模干扰进行抑制,其滤波频段覆盖10MHz-30MHz;
L2、C2、C5、C6组成第二级滤波电路。
C2为差模滤波电容,主要滤除差模干扰其滤波频段覆盖150kHz-500kHz。
C5、C6为共模滤波电容,为共模干扰提供低阻抗回路,其滤波频段覆盖10MHz-30MHz。
L2为共模滤波电感,对共模干扰进行抑制,其滤波频段覆盖10MHz-30MHz;
L6、L7、C10、C11组成第三极滤波电路。
C10、C11为差模滤波电容,L6、L7为差模电感,主要滤除差模干扰;
L4、C9、C8组成输出端滤波电路。
C9为4.7uF的电解电容,主要针对低频噪声的滤波,其值可根据测试情况进行调整;C8为1000pF的小电容,主要针对高频噪声的滤波,其值可根据测试情况进行调整;L4为共模电感,主要滤除输出端共模干扰;
保护地与输出端负极通过1000pF的电容C16连接,主要为输出端干扰提供泄流路径;
(2)电路防护设计要点
RV1、RV2、RV3、GDT1组成第一级防护电路,其中RV1进行差模防护、RV2、RV3、GDT1进行共模防护。
RV2、RV3、GDT1防护器件会导致绝缘耐压试验不能通过,当接口需要考虑绝缘耐压试验时建议去掉RV2、RV3、GDT1三个元器件。
(3)特殊要求
电路中所有的电容要符合安规的要求,差模电容选取耐压值AC275V,共模电容选取Y 电容;
保险丝F1位置要靠近接口放置。
因压敏电阻失效模式为短路,可能会造成大电流,因此需要增加保险丝。
(4)器件选型要点
电路中Y电容(C3、C4和C5、C6)容值选取范围为100pF~4700pF,典型值选取2200pF;
电路中X电容容值取值范围为0.1μF ~10μF,C1和C2典型值为0.22μF;C10和C11典型值选取0.68μF ;
L1、L2、L4为共模电感,感值取值范围为100μH~30mH,典型值选取15mH;
L6、L7为差模电感,感值取值范围为10μH ~1mH,典型取值选取47μH;
RV1、RV2、RV3压敏电阻选择压敏电压范围466V~616V,典型值选取550V,压敏电阻RV1的通流量(10次冲击)选择大于等于167A,压敏电阻RV2、RV3的通流量(10次冲击)选择大于等于167A;
GDT1气体放电管选择直流击穿电压为466V~616V,典型值选取550V,通流量选择大于等于167A。
以上元器件的取值后续可以根据实际的测试情况进行调整。
