开关电源变压器共模电感设计方案注意事项

把储能滤波电容器进行充电的时间全部拼凑在一起时，储能滤波电容器按正弦曲线进行充电的电压波形。

储能滤波电容器充满电后，由于整流二极管的作用，它不可能向变压器的次级线圈放电，因此，T6以后的正弦曲线不可能再继续发生。

在实际应用中，储能滤波电容器不可能刚好用6个工作周期就可以把电压被充电到最大值，一般都要经过好十几个周期后，储能滤波电容器两端的电压才能被充电到最大值。

例如：设变压器次级线圈的电感量为10微亨，储能滤波电容的容量为1000微法，由此可求得：ω = 10000，或F = 1592Hz，T = 628微秒，四分之一周期为157微秒；设开关电源的工作频率为40kHz，D = 0.5，由此可求得，T = 2 5微秒，半个周期为12.5微秒；最后我们可以求得，需要经过12.5 6个工作周期，即314微秒后，储能滤波电容才能充满电。

由于负载电流会对储能滤波电容充电产生分流，使电容充电速度变慢；另外，反激式开关电源的占空比一般都小于0.5，会使变压器次级线圈输出电流产生断流，如果把这些因素全部都考虑进去，储能滤波电容充满电所需要的时间要比上面计算结果大好几倍。

另外，反激式开关电源的占空比是根据输出电压的高低不断地改变的。

在进行开关电源电路设计的时候，一定要注意，开关电源在输入电源刚接通时候，由于开关电源刚开始工作的时候，储能滤波电容器刚开始充电，电路会产生过渡过程；在输入电源刚接通的瞬间，储能滤波电容器两端的电压很低，输出电压也很低，通过取样控制电路的作用，可能会使工作开关的占空比很大，从而会使变压器铁心饱和，电源开关管过流或过压而损坏。

电容器进行充电时电压上升率会降低，同时在开关接通期间，因电容器要向负载放电，电容器两端的电压也会下降。

储能滤波电容进行充电时，电容两端的电压是按正弦曲线的速率变化，而储能滤波电容进行放电时，电容两端的电压是按指数曲线的速率变化。

当开关接通时，由于变压器次级线圈输出电压极性相反使整流二极管反偏截止，储能滤波电容开始对负载放电。

开关电源中变压器及电感设计1开关电源中变压器及电感设计1一、变压器设计1.根据电源输出需求确定变压器的额定功率和工作频率。

2.计算变压器的变比。

变压器的变比决定了输入电压和输出电压之间的关系。

通常变压器的变比为输入和输出电压之比的倒数，即输出电压/输入电压。

3.根据变比计算次级匝数。

变压器的次级匝数等于输入匝数乘以变比。

4.根据次级匝数计算主绕组匝数。

主绕组匝数等于次级匝数除以变比。

5.计算主绕组和次级绕组的截面积。

主绕组的截面积一般比次级绕组大，以满足输送更大电流。

6.计算铁芯截面积。

铁芯截面积的大小关系到变压器的能量传输效率，一般选择铁芯截面积略大于主绕组的截面积。

7.选择合适的铁芯材料和线材材料。

铁芯材料的导磁性能和线材材料的电阻等参数会影响变压器的损耗和效率。

8.进行变压器的相关参数计算和模拟。

可以使用相关软件进行变压器参数的计算和仿真，以评估变压器的性能。

9.制作变压器的绕组和组装。

根据计算结果进行绕线并组装变压器。

10.进行变压器的测试和调整。

使用仪器测试变压器的性能，并根据测试结果调整变压器的参数，以满足设计要求。

二、电感设计1.根据电源输出需求确定电感的额定电流和工作频率。

2.根据电感的额定电流和工作频率计算电感的感值。

电感的感值和额定电流和工作频率之间有一定的关系，可以根据公式进行计算。

3.根据感值计算电感的绕组数。

电感的绕组数决定了电感的电流走向和电感的大小。

4.选择合适的磁芯和线材材料。

合适的磁芯材料和线材材料会影响电感的损耗和效率。

5.进行电感的相关参数计算和模拟。

可以使用相关软件进行电感参数的计算和仿真，以评估电感的性能。

6.制作电感的绕组和组装。

根据计算结果进行绕线并组装电感。

7.进行电感的测试和调整。

使用仪器测试电感的性能，并根据测试结果调整电感的参数，以满足设计要求。

总结：变压器和电感的设计是开关电源设计中关键的一环，直接影响到电源的性能和稳定性。

在设计过程中，需根据电源输出需求确定额定功率和工作频率，并计算变压器和电感的相关参数。

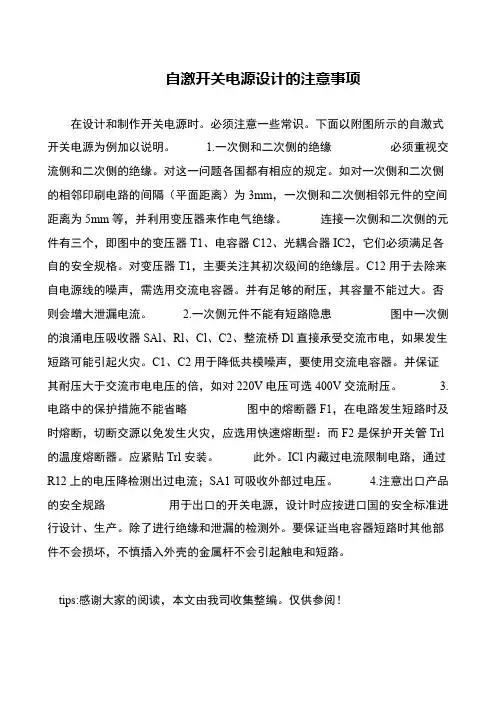

自激开关电源设计的注意事项在设计和制作开关电源时。

必须注意一些常识。

下面以附图所示的自激式开关电源为例加以说明。

1.一次侧和二次侧的绝缘 必须重视交流侧和二次侧的绝缘。

对这一问题各国都有相应的规定。

如对一次侧和二次侧的相邻印刷电路的间隔（平面距离）为3mm，一次侧和二次侧相邻元件的空间距离为5mm等，并利用变压器来作电气绝缘。

连接一次侧和二次侧的元件有三个，即图中的变压器T1、电容器C12、光耦合器IC2，它们必须满足各自的安全规格。

对变压器T1，主要关注其初次级间的绝缘层。

C12用于去除来自电源线的噪声，需选用交流电容器。

并有足够的耐压，其容量不能过大。

否则会增大泄漏电流。

2.一次侧元件不能有短路隐患 图中一次侧的浪涌电压吸收器SAl、Rl、Cl、C2、整流桥Dl直接承受交流市电，如果发生短路可能引起火灾。

C1、C2用于降低共模噪声，要使用交流电容器。

并保证其耐压大于交流市电电压的倍，如对220V电压可选400V交流耐压。

3.电路中的保护措施不能省略 图中的熔断器F1，在电路发生短路时及时熔断，切断交源以免发生火灾，应选用快速熔断型：而F2是保护开关管Trl 的温度熔断器。

应紧贴Trl安装。

此外。

ICl内藏过电流限制电路，通过R12上的电压降检测出过电流；SA1可吸收外部过电压。

4.注意出口产品的安全规路 用于出口的开关电源，设计时应按进口国的安全标准进行设计、生产。

除了进行绝缘和泄漏的检测外。

要保证当电容器短路时其他部件不会损坏，不慎插入外壳的金属杆不会引起触电和短路。

 tips:感谢大家的阅读，本文由我司收集整编。

仅供参阅！。

Q/DNXXXX-2005前言本规范是总规范GJB 1435-92《开关电源变压器总规范》的相关详细规范。

本规范的附录A是资料性附录。

本规范由北京德恩电子有限公司起草本规范主要起草人：本规范审核人：质量：工艺:本规范标准化人：本规范批准人：Q/DNXXXX-2005XXXXX型共模电感器详细规范1 范围1.1 主题内容本规范规定了XXXXX型共模电感器(以下简称“共模电感器”)的详细要求、质量保证规定和试验方法。

1.2 适用范围本规范适用于XXXXX型共模电感器的生产和试验。

1.3 分类1.3.1 型号规格本规范规定的共模电感器型号规格为XXXXX型。

1.3.2类别由于本规范所参照及引用的GJB 1435-92是开关电源变压器的总规范，按照总规范应规定变压器的类别，XXXXX型是共模电感器，因此未在本规范中规定类别，凡是涉及到与类别有关的试验，均按GJB 1435-92 中有关8类的规定执行。

2 引用文件下列文件的有关条款通过引用而构成为本规范的条款。

凡注日期或版次的引用文件，其后的任何修改单（不包括勘误的内容）或修订版本都不适用于本规范，但提倡使用本规范的各方面探讨使用其最新版本的可能性，凡不注日期或版次的引用文件，其最新版本适用于本规范。

GJB 360A—96 电子及电气元件试验方法GJB 1435—92 开关电源变压器总规范GJB 4027-2000 军用电子元器件破坏性物理分析方法3 要求3.1 总则共模电感器应符合本规范和GJB 1435-92总规范的规定。

本规范的要求与总规范不一致时，应以本规范为准。

3.2 材料制造共模电感器的磁芯应符合“XXXX”的有关规定，其它材料要求见附录A（补充件）。

3.3 设计和结构3.3.1 外形尺寸结构共模电感器的外形构见图1，引出线端的引出方向及结构应与图1相一致，外形尺寸应符合表1规定，单位为毫米。

图1电原理图见图2，线径和匝数见表234图23.3.3 重量最大重量： XXg ； 3.4 工作温度范围-55℃～+105℃ 3.5工作电压、电流、频率V ， A ， kHz 。

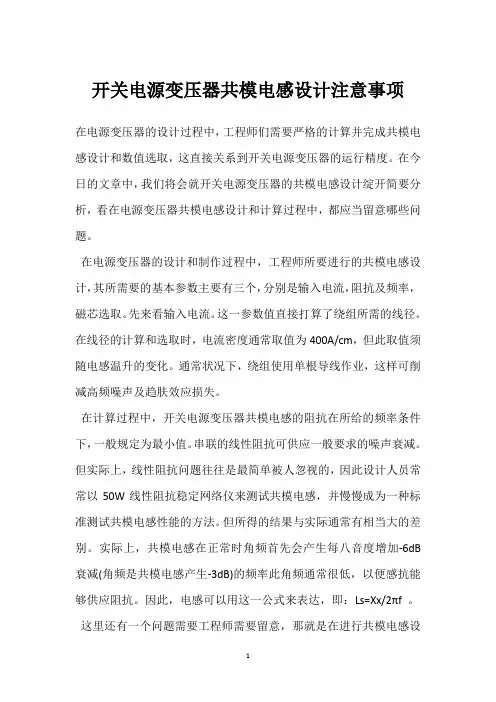

开关电源变压器共模电感设计注意事项在电源变压器的设计过程中，工程师们需要严格的计算并完成共模电感设计和数值选取，这直接关系到开关电源变压器的运行精度。

在今日的文章中，我们将会就开关电源变压器的共模电感设计绽开简要分析，看在电源变压器共模电感设计和计算过程中，都应当留意哪些问题。

在电源变压器的设计和制作过程中，工程师所要进行的共模电感设计，其所需要的基本参数主要有三个，分别是输入电流，阻抗及频率，磁芯选取。

先来看输入电流。

这一参数值直接打算了绕组所需的线径。

在线径的计算和选取时，电流密度通常取值为400A/cm，但此取值须随电感温升的变化。

通常状况下，绕组使用单根导线作业，这样可削减高频噪声及趋肤效应损失。

在计算过程中，开关电源变压器共模电感的阻抗在所给的频率条件下，一般规定为最小值。

串联的线性阻抗可供应一般要求的噪声衰减。

但实际上，线性阻抗问题往往是最简单被人忽视的，因此设计人员常常以50W线性阻抗稳定网络仪来测试共模电感，并慢慢成为一种标准测试共模电感性能的方法。

但所得的结果与实际通常有相当大的差别。

实际上，共模电感在正常时角频首先会产生每八音度增加-6dB 衰减(角频是共模电感产生-3dB)的频率此角频通常很低，以便感抗能够供应阻抗。

因此，电感可以用这一公式来表达，即：Ls=Xx/2πf 。

这里还有一个问题需要工程师需要留意，那就是在进行共模电感设计时须留意磁芯材料和所需的圈数问题。

首先来看磁芯型号的选取问题，此时假如有规定电感空间，我们就按此空间来选取合适的磁芯型号，如没有规定，通常磁芯型号的随便选取。

在确定了电源变压器的磁芯型号之后，接下来的工作就是计算磁芯所能绕最大圈数。

通常来说，共模电感有两绕组，一般为单层，且每绕组分布在磁芯的每一边，两绕组中间须隔开肯定的距离。

双层及积累绕组亦有间或使用，但此种作法会提高绕组的分布电容及降低电感的高频性能。

由于铜线的线径已由线性电流的大小所打算，内圆周长可以由磁芯的内圆半径减去铜线半径计算得来。

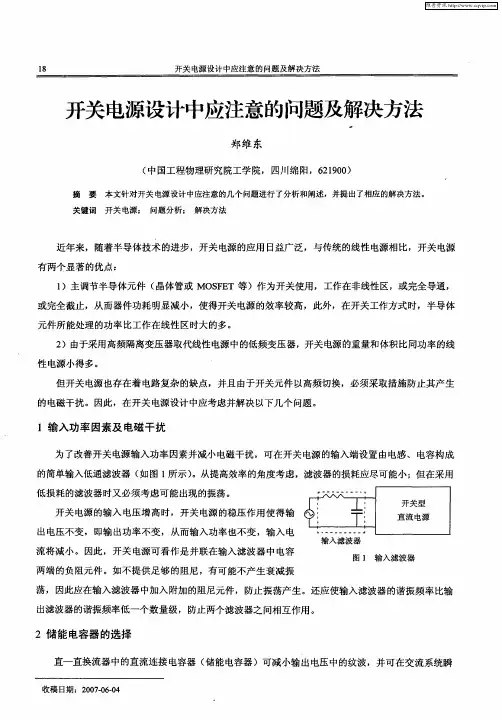

开关电源设计细节详解1、电源设计项目前期各个参数注意细节借鉴下NXP的这个TEA1832图纸做个说明。

分析里面的电路参数设计与优化并做到认证至量产。

在所有的元器件中尽量选择公司仓库里面的元件，和量大的元件，方便后续降成本拿价格。

贴片电阻采用0603的5％，0805的5％，1％，贴片电容容值越大价格越高，设计时需考虑。

1、输入端，FUSE选择需要考虑到I＾2T参数。

保险丝的分类，快断，慢断，电流，电压值，保险丝的认证是否齐全。

保险丝前的安规距离2．5mm以上。

设计时尽量放到3mm以上。

需考虑打雷击时，保险丝I2T是否有余量，会不会打挂掉。

2、这个图中可以增加个压敏电阻，一般采用14D471，也有采用561的，直径越大抗浪涌电流越大，也有增强版的10S471，14S471等，一般14D471打1KV，2KV雷击够用了，增加雷击电压就要换成MOV＋GDT了。

有必要时，压敏电阻外面包个热缩套管。

3、NTC，这个图中可以增加个NTC，有的客户有限制冷启动浪涌电流不超过60A，30A，NTC的另一个目的还可以在雷击时扛部分电压，减下MOSFET的压力。

选型时注意NTC的电压，电流，温度等参数。

4、共模电感，传导与辐射很重要的一个滤波元件，共模电感有环形的高导材料5K，7K，0K，12K，15K，常用绕法有分槽绕，并绕，蝶形绕法等，还有UU型，分4个槽的ET型。

这个如果能共用老机种的最好，成本考虑，传导辐射测试完成后才能定型。

5、X电容的选择，这个需要与共模电感配合测试传导与辐射才能定容值，一般情况为功率越大X电容越大。

6、如果做认证时有输入L，N的放电时间要求，需要在X电容下放2并2串的电阻给电容放电。

7、桥堆的选择一般需要考虑桥堆能过得浪涌电流，耐压和散热，防止雷击时挂掉。

8、VCC的启动电阻，注意启动电阻的功耗，主要是耐压值，1206的一般耐压200V，0805一般耐压150V，能多留余量比较好。

9、输入滤波电解电容，一般看成本的考虑，输出保持时间的10mS，按照电解电容容值的最小情况80％容值设计，不同厂家和不同的设计经验有点出入，有一点要注意普通的电解电容和扛雷击的电解电容，电解电容的纹波电流关系到电容寿命，这个看品牌和具体的系列了。

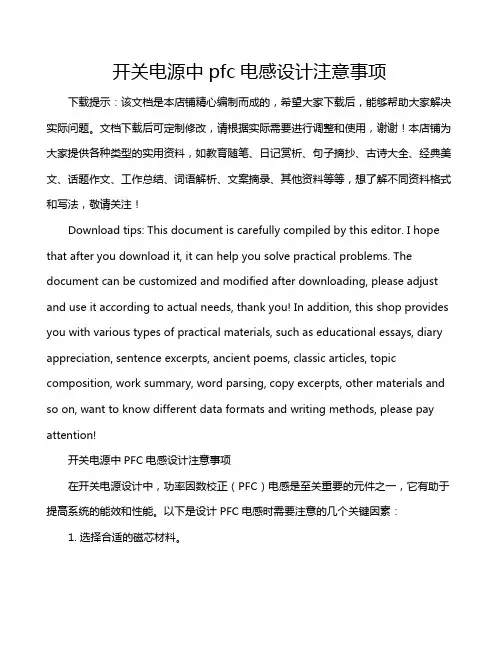

开关电源中pfc电感设计注意事项下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!开关电源中PFC电感设计注意事项在开关电源设计中，功率因数校正（PFC）电感是至关重要的元件之一，它有助于提高系统的能效和性能。

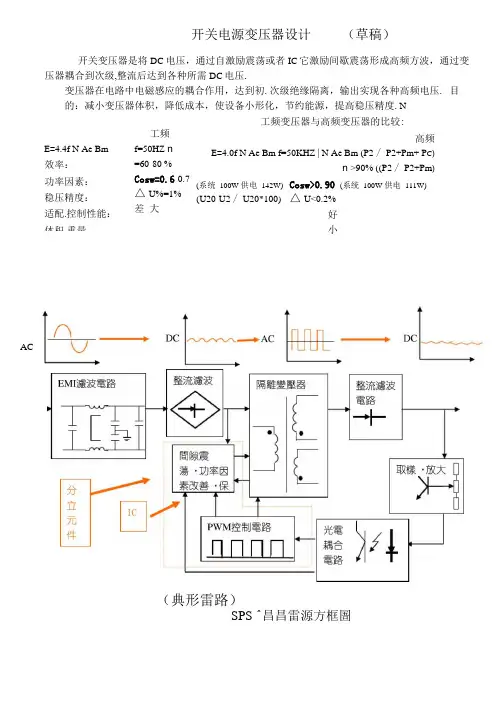

开关电源变压器设计 （草稿）开关变压器是将DC 电压，通过自激励震荡或者IC 它激励间歇震荡形成高频方波，通过变压器耦合到次级,整流后达到各种所需DC 电压.变压器在电路中电磁感应的耦合作用，达到初.次级绝缘隔离，输出实现各种高频电压. 目的：减小变压器体积，降低成本，使设备小形化，节约能源，提高稳压精度.N工频变压器与高频变压器的比较:高频E =4.0f N Ae Bm f=50KHZ | N Ae Bm (P2 / P2+Pm+ P C )n >90% ((P2 / P2+Pm )(系统 100W 供电 142W)Cosw>0.90 (系统 100W 供电 111W)(U20-U2 / U20*100) △ U<0.2%好 小SPS ^昌昌雷源方框圄E =4.4f N Ae Bm效率： 功率因素： 稳压精度： 适配.控制性能： 体积.重量工频f=50HZ n =60-80 %Cosw=0.6-0.7△ U%=1%差 大AC（典形雷路）开关变压器主要工作方式一 .隔离方式： 有隔离；非隔离 (TV&TVM11) 二 .激励方式： 自激励；它激励 (F +& IC) 三 .反馈方式：自反馈；它反馈(F- & IC) 四 .控制方式： PWM: PFM(T & T ON )五 .常用电路形式：FLYBACK & FORWARD一.隔离方式：有隔离P-S 不共用地非隔离P-S 共用地，俗稀熟底板自激勘••用燮屋器F +自激a 震藻它激a ••用集成IC 它激a^歇震藻分立元件震BP=300V 220W2-VD取檄二.激励方式:S1=120VS2=57VF +激IaS3=16V分立元件P=300V单端反激励(Flyback) Vi ViTr 控制重路Tr控制甯路 I RL 开关变压器主要设计参数 ----- 静态测试参数：IR. HI-POT. IV O p Cp. Z.动态测试参数「Vo单端正激励(Forward)Tr:Ton R DC . L .L K . L DC .TR. Q.Vi. Io.Vo. TaU. FDmax材料选择参数C ORE： P .Pc.ui.A L Ae. Bs WIRE:BOBBIN: ①ImaxUL94 V--O.( PBT. HI-POT ..........PHENOLIC. NYLON) TAPE:HI-POTP N -(SOL.SPC).PN//PN.PN -PN.S N (SOL.SPC).① n. M.。

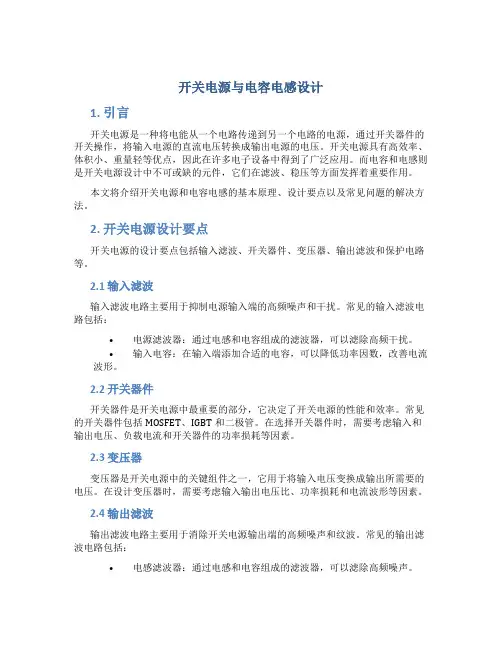

开关电源与电容电感设计1. 引言开关电源是一种将电能从一个电路传递到另一个电路的电源，通过开关器件的开关操作，将输入电源的直流电压转换成输出电源的电压。

开关电源具有高效率、体积小、重量轻等优点，因此在许多电子设备中得到了广泛应用。

而电容和电感则是开关电源设计中不可或缺的元件，它们在滤波、稳压等方面发挥着重要作用。

本文将介绍开关电源和电容电感的基本原理、设计要点以及常见问题的解决方法。

2. 开关电源设计要点开关电源的设计要点包括输入滤波、开关器件、变压器、输出滤波和保护电路等。

2.1 输入滤波输入滤波电路主要用于抑制电源输入端的高频噪声和干扰。

常见的输入滤波电路包括：•电源滤波器：通过电感和电容组成的滤波器，可以滤除高频干扰。

•输入电容：在输入端添加合适的电容，可以降低功率因数，改善电流波形。

2.2 开关器件开关器件是开关电源中最重要的部分，它决定了开关电源的性能和效率。

常见的开关器件包括MOSFET、IGBT和二极管。

在选择开关器件时，需要考虑输入和输出电压、负载电流和开关器件的功率损耗等因素。

2.3 变压器变压器是开关电源中的关键组件之一，它用于将输入电压变换成输出所需要的电压。

在设计变压器时，需要考虑输入输出电压比、功率损耗和电流波形等因素。

2.4 输出滤波输出滤波电路主要用于消除开关电源输出端的高频噪声和纹波。

常见的输出滤波电路包括：•电感滤波器：通过电感和电容组成的滤波器，可以滤除高频噪声。

•输出电容：在输出端添加合适的电容，可以降低输出纹波，提高稳定性。

2.5 保护电路保护电路用于保护开关电源免受过电流、过压、过温等因素的损害。

常见的保护电路包括过流保护、过压保护和过温保护等。

3. 电容电感设计要点电容和电感是开关电源设计中常用的元件，它们在滤波、稳压和耦合等方面发挥着重要作用。

3.1 电容设计电容的主要作用是储存电荷，并在需要时释放。

在电容设计中，需要考虑以下要点：•电容值：根据电路的需求和频率响应来选择合适的电容值。

电源共模电感布线要求全文共四篇示例，供读者参考第一篇示例：电源共模电感是电子设备中常用的一种电感元件，其作用是在电路中提供对共模信号的抑制和滤波。

在实际的电路设计中，我们需要注意电源共模电感的布线要求，以确保其正常工作并发挥最佳性能。

要注意电源共模电感的位置安装。

电源共模电感通常安装在电源输入端，用于抑制电源中的共模噪声。

在布线时，应尽量将电源共模电感与其他电路元件隔离，避免共模电感与其他元件的干扰，影响其工作效果。

要注意电源共模电感的线路走向。

电源共模电感的线路走向应尽量避免交叉并联，以减小电感之间的互感影响。

可以采用绕线方式，将电源共模电感的绕线方向一致，避免交叉绕线导致互感效应的增大。

要注意电源共模电感的接地问题。

接地是电子设备中常见的问题，正确的接地方式可以有效减小共模噪声的影响。

在布线时，应保证电源共模电感的接地良好，避免接地回路不畅通导致噪声放大的情况发生。

要注意电源共模电感的电压容忍度。

电源共模电感在工作时会受到一定的电压冲击，因此需要注意其电压容忍度，选择合适的电源共模电感型号。

在布线时，应合理设计电源共模电感的耐压能力，以确保其在工作时不受损坏。

电源共模电感的布线要求是非常重要的，正确的布线方式可以有效减小共模噪声对电路的影响，提高电路性能稳定性。

在设计电子设备时，我们应该充分注意电源共模电感的布线要求，并按照要求进行合理的布线设计，以确保电路正常工作并发挥最佳性能。

【2000字】第二篇示例：电源共模电感是用来抑制设备中共模噪声的重要元件，其正确的布线要求对于设备的性能和稳定性有着重要的影响。

以下是关于电源共模电感布线要求的详细介绍。

1. 保持短距离连接：在设计布线时，应尽量保持电源共模电感与被保护设备之间的距离较短，避免长距离线路引入额外的干扰。

如果距离较远，应选择合适的电缆进行连接，保证信号传输的稳定性。

2. 地线连接规范：电源共模电感的地线连接应该符合规范，并且要避免与其他信号线路共用地线，以免产生干扰。

开关电源中的共模电感和差模电感是两种不同的电感组件，它们在电源电路中起到不同的作用。

1.共模电感（Common Mode Inductor）：共模电感主要用于抑制电源线上的共模干扰。

在
开关电源中，当开关管切换时，会产生高频噪声信号，这些噪声信号可能通过电源线传播到其他设备或系统中，引起共模干扰。

共模电感通过限制共模噪声电流的流动，将其滤除或减小，从而降低共模干扰的影响。

通常，共模电感会在输入端与地之间连接，并与滤波电容一起组成共模滤波器。

2.差模电感（Differential Mode Inductor）：差模电感主要用于处理电源线上的差模信号，
其中差模信号是指两个相对参考点之间的信号。

在开关电源中，差模电感通常用于输出端的滤波，目的是滤除开关电源输出端的高频谐波噪声。

差模电感位于开关电源的输出端，与输出电容一起组成差模滤波器，以过滤掉输出端的高频噪声，并提供稳定的输出电压。

需要注意的是，共模电感和差模电感在电路中起到不同的作用，其参数和设计需根据具体的开关电源系统要求进行选择和优化。

设计正激式开关电源有何注意事项
设计正激式开关电源有何注意事项
1、对于低压、大电流的正激式开关电源，可选择同步整流技术。

2、单端正激式开关电源的磁复位问题。

单端正激式DC/DC变换器的缺点是在功率管截止期间必须将高频变压器复位，以防止变压器磁芯饱和，因此一般需要增加磁复位电路（亦称变压器复位电路）。

3、设计半桥/全桥输出式正激变换器时，不需要考虑磁复位问题。

因其一次绕组中正负半周励磁电流大小相等，方向相反，变压器磁通变化是对称的上下移动，磁通密度B的最大变化范围为△B=2Bm，磁芯中的直流分量能够抵消。

同理，设计推挽式变换器也不用考虑磁复位问题。

共模电感选型注意事项1. 理解共模电感的作用:共模电感主要用于抑制电路中的共模噪声,防止高频信号沿电源线和地线耦合到其他敏感电路中,从而影响整个系统的电磁兼容性(EMC)。

2. 确定所需的抑制频率范围:共模电感的抑制频率范围因应用而异,通常在几百kHz到几十MHz 之间。

您需要了解系统中的高频干扰源及其工作频率,以选择合适的共模电感。

3.评估电流要求:共模电感需要承受一定的电流,因此必须根据电路中的最大电流选择合适的电流额定值。

过低的电流额定值可能会导致共模电感过早饱和,失去抑制共模噪声的能力。

4.考虑直流电阻:共模电感的直流电阻会造成一定的功率损耗和温升,因此需要权衡直流电阻与电流承载能力之间的平衡。

较低的直流电阻通常意味着较大的体积和成本。

5.评估耦合系数:共模电感的耦合系数表示线圈之间的磁通耦合程度,直接影响共模抑制效果。

耦合系数越高,共模噪声抑制能力越强。

6.关注工作温度范围:共模电感的性能会随着温度的变化而改变,因此需要确保所选共模电感能够在预期的工作温度范围内正常运行。

7.考虑外形尺寸和安装方式:共模电感的外形尺寸需要与电路板布局相匹配,以方便安装和布线。

此外,还需要考虑共模电感的安装方式(如贴片或插件式)。

8.选择合适的封装和绝缘等级:根据应用环境的潮湿度、温度和污染程度,选择合适的共模电感封装和绝缘等级,以确保长期可靠运行。

9.评估成本和可用性:在满足技术要求的前提下,还需要考虑共模电感的成本和可用性,以便在成本和性能之间达成适当的平衡。

选择合适的共模电感对于确保系统的EMC性能至关重要。

仔细评估电路要求并权衡各项技术参数,可以帮助您选择最佳的共模电感解决方案。

口碑好的变压器注意事项变压器作为电气设备的一种，广泛用于各个领域，其安全性和可靠性是用户关注的重点。

以下是一些变压器注意事项：1. 设备选择：根据实际需求选择合适的变压器型号和容量。

变压器的额定容量需要根据负载情况和使用环境来确定，选择过小容量的变压器会导致过载运行，容易损坏设备；而过大容量的变压器则浪费能源和金钱。

2. 设备安装：变压器安装需要符合相关的规范和标准，安装环境要保持干燥、通风，并且远离易燃、易爆和腐蚀性物质。

安装过程中还需要注意设备与周围物体的保持一定的距离，以免影响散热和安全。

3. 冷却系统：变压器内部的大电流运行会产生热量，因此冷却系统对于变压器的正常运行至关重要。

冷却方式一般有自然冷却和强制冷却两种，根据具体情况选择适合的冷却方式，并定期检查和维护冷却系统，保证其畅通。

4. 绝缘检查：变压器的绝缘性能直接影响设备的正常运行和安全性。

定期进行绝缘检查和测试，检查绝缘材料是否老化、结构是否完好，并定期清理绝缘表面上的灰尘和杂质。

5. 应急预案：在突发事件中及时采取应急措施。

定期组织应急演练，熟悉各种应急装置的使用方法，培训员工进行自救和互救。

6. 清洁和维护：定期清洁变压器表面和内部，防止灰尘和异物进入设备。

同时也要定期检查电缆和接线端子的接触是否良好，是否存在腐蚀和松动现象。

7. 保护装置：根据变压器的不同应用场景，配置合适的保护装置。

常见的保护装置有过载保护、短路保护、过压保护、低压保护等。

这些装置可以提高变压器的运行安全性，减少故障发生的可能性。

8. 定期检测：定期进行变压器的电气性能测试和综合性能检测，及时监测设备的工作状况和变化趋势。

通过定期检测可以发现和解决潜在问题，保证设备的长期稳定运行。

9. 人员培训：对于使用和维护变压器的人员进行培训，提高其对于变压器工作原理、操作方法和安全事项的认识和理解。

只有工作人员具备了必要的知识和技能，才能更好地保证变压器的正常运行和安全使用。

1、电感的几项设计原则？2、共模和差模干扰是什么？他们的区别呢？3、简述开关电源拓扑（两种以上），画出电路构架1.电感设计的原则原则一：电感不饱和（感值下降不超出合理范围）.电感设计要承受的最大电流原则二：电感损耗导致的温升在允许的范围内（考虑使用寿命原则三：电感的工艺要求可以达成电感理论设计完成后，就需要考虑工程实现的问题了。

需考虑的工艺问题有：(1 )、电感线圈是否可绕得下这个问题也是就电感铜窗利用率（有效绕线系数）的问题。

Kcu=Acu/Aw其中Acu是有效导体面积，Aw是磁芯的铜窗面积对于大多数磁芯，绕线系数要求最低要求Kcu≤45％较佳的设计Kcu≈40％这样的磁芯利用率最高(2 )、线圈的绕法电感线圈的绕法主要有循环式、往复式、渐进式三种。

(3 )、误差的确定由于磁芯材料的磁参数均有较大的分布误差，批次不同或厂商不同则差异可能更大，通常为±15 ％～25 ％，所以设计时需考虑在参数偏差时所造成的影响。

,2.共模和差模干扰是什么及区别共模干扰：一般指在两根信号线上产生的幅度相等，相位相同的噪声。

差模干扰：则是幅度想等，相位相反的的噪声。

常用的差分线对共模干扰的抗干扰能力就非常强。

干扰类型通常按干扰产生的原因、噪声干扰模式和噪声的波形性质的不同划分。

其中：按噪声产生的原因不同，分为放电噪声、浪涌噪声、高频振荡噪声等；按噪声的波形、性质不同，分为持续噪声、偶发噪声等；按噪声干扰模式不同，分为共模干扰和差模干扰。

共模干扰和差模干扰是一种比较常用的分类方法。

共模干扰是信号对地的电位差，主要由电网串入、地电位差及空间电磁辐射在信号线上感应的共态（同方向）电压迭加所形成。

共模电压有时较大，特别是采用隔离性能差的配电器供电室，变送器输出信号的共模电压普遍较高，有的可高达130V以上。

共模电压通过不对称电路可转换成差模电压，直接影响测控信号，造成元器件损坏（这就是一些系统I/O模件损坏率较高的主要原因），这种共模干扰可为直流、亦可为交流。

第1章 开关电源基础知识95║方法，下面分别对其进行讨论。

①输入滤波电容的布线方法。

输入滤波电容的PCB正确连线如图1-75（c）所示，在PCB电路中便可看出输入滤波电容的连线不能过宽，并应小于这些电容的焊盘直径，否则噪声或波动电压就会沿着这些连线的边沿传递到变换器电路中，从而在电源的输出电压中构成不稳定成分和低频纹波。

②输出滤波电容的布线方法。

输出滤波电容的布线方法与输入滤波电容的布线方法基本相同，只是输出滤波电容有可能是采用多个电解电容并联的方法得到的，因此这些电容的输入引线均不能过宽，并应小于这些电容的焊盘直径，如图1-75（d）所示。

（3）输出整流二极管的布线方法开关电源电路中的输出整流二极管所整流的信号为高频快速方波信号，功率开关变压器次级输出绕组与快恢复整流二极管的连接引线就为噪声节点，因此这些连线不应过长和过宽。

但是为了能够使整流二极管具有较好的散热效果，快速整流二极管的阴极引线端（对于负压输出时就为阳极端）应设计成具有较大的PCB敷铜面积，如图1-75（d）所示。

1.8磁性材料、磁芯结构、漆包线、功率开关变压器的加工工艺和绝缘处理前面已经指出，不管直流变换器的激励方式有什么不同，正激型和反激型之间的差别只不过是前者在变换器中的开关功率管导通期间，由功率开关变压器把能量传输给负载电路；而后者则是在开关功率管截止期间，把积蓄在功率开关变压器中的能量传输给负载电路。

因此，它们除了在电路结构形式和工作原理等方面有一些差别以外，在其他电路方面，如保护、控制、驱动等方面均基本相同。

另外，为了给后面开关电源实际电路的叙述和讲解打下一个基础，本节不再对各种直流变换器进行讨论和分析，而是着重讨论和分析从事开关电源电路的设计与研制者们最感困惑和最感头疼的问题—开关电源电路中的功率开关变压器。

1.8.1 共模电感和差模电感1．共模电感共模电感也叫共模扼流圈，常用于开关电源中过滤共模的电磁干扰信号。

在板卡设计中，共模电感也是起EMI滤波的作用，用于抑制高速信号线产生的电磁波向外的辐射和发射。
