梁平法标注

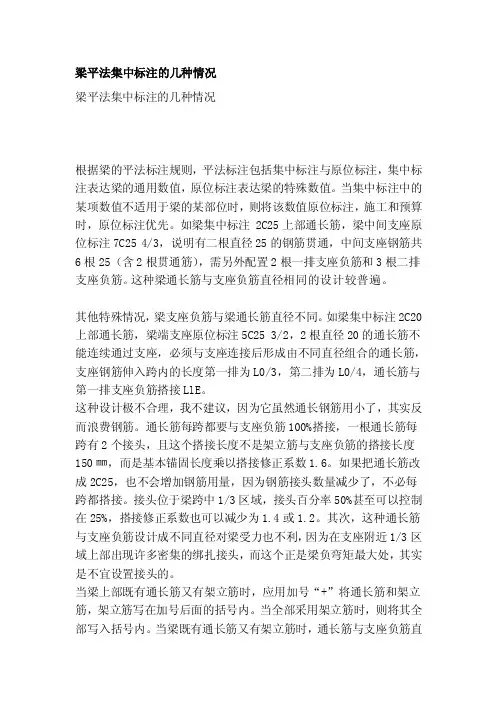

梁平法集中标注的几种情况梁平法集中标注的几种情况根据梁的平法标注规则，平法标注包括集中标注与原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。

当集中标注中的某项数值不适用于梁的某部位时，则将该数值原位标注，施工和预算时，原位标注优先。

如梁集中标注 2C25上部通长筋，梁中间支座原位标注7C25 4/3，说明有二根直径25的钢筋贯通，中间支座钢筋共6根25（含2根贯通筋），需另外配置2根一排支座负筋和3根二排支座负筋。

这种梁通长筋与支座负筋直径相同的设计较普遍。

其他特殊情况，梁支座负筋与梁通长筋直径不同。

如梁集中标注2C20上部通长筋，梁端支座原位标注5C25 3/2，2根直径20的通长筋不能连续通过支座，必须与支座连接后形成由不同直径组合的通长筋，支座钢筋伸入跨内的长度第一排为L0/3，第二排为L0/4，通长筋与第一排支座负筋搭接LlE。

这种设计极不合理，我不建议，因为它虽然通长钢筋用小了，其实反而浪费钢筋。

通长筋每跨都要与支座负筋100%搭接，一根通长筋每跨有2个接头，且这个搭接长度不是架立筋与支座负筋的搭接长度150㎜，而是基本锚固长度乘以搭接修正系数1.6。

如果把通长筋改成2C25，也不会增加钢筋用量，因为钢筋接头数量减少了，不必每跨都搭接。

接头位于梁跨中1/3区域，接头百分率50%甚至可以控制在25%，搭接修正系数也可以减少为1.4或1.2。

其次，这种通长筋与支座负筋设计成不同直径对梁受力也不利，因为在支座附近1/3区域上部出现许多密集的绑扎接头，而这个正是梁负弯矩最大处，其实是不宜设置接头的。

当梁上部既有通长筋又有架立筋时，应用加号“+”将通长筋和架立筋，架立筋写在加号后面的括号内。

当全部采用架立筋时，则将其全部写入括号内。

当梁既有通长筋又有架立筋时，通长筋与支座负筋直径相同时，通长筋在梁跨中1/3区域连接，梁通长筋直径与支座负筋直径不同时与支座负筋搭接长度为LlE，架立筋与支座负筋搭接150㎜。

教你读懂平法标注（梁）一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4) 表示箍筋为φ10，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

二、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22，下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12，下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25，下部钢筋为4Φ25。

⑷3Φ25，5Φ25 表示上部钢筋为3Φ25，下部钢筋为5Φ25。

三、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

四、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

五、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

2Φ25伸入支座，3Φ22，不伸入支座。

平法标注（梁）一、钢筋1、钢筋分类(1)、按照生产条件的不同分为：热轧钢筋、冷拉钢筋、热处理钢筋、冷拔低碳钢丝等。

A、热轧钢筋（普通钢筋）按照强度分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级（Ⅰ、Ⅱ、Ⅲ、Ⅳ是罗马字母，读一、二、三、四）。

表示符号：B、冷拉钢筋（预应力钢筋）表示符号：(2)、按照外形一般分为：圆钢和螺纹钢2、钢筋表示二、构件：梁、柱、板、剪力墙、楼梯、基础，其中梁可分为：框架梁、屋面框架梁、非框架梁、悬挑梁。

三、标注。

标注分为集中标注和原位标注。

1、梁类型代号2、梁内配筋形式一：形式二：形式三：形式四：3、梁内钢筋表示4、梁的标注。

标注分集中标注和原位标注。

当在梁上集中标注和原位标注同时存在时，原位标注优先，施工时应按原位标注数值取用。

（1）、集中标注A、标注规则：①、梁代号：详见梁代号表，如：KL等；②、梁序号：阿拉伯数字表示，如：2；③、梁跨数：阿拉伯数数字表示，如2；④、有无悬挑低号：一端悬挑注写A，两端悬挑为B；⑤、截面尺寸：宽╳高，如300╳650；⑥、梁箍筋：钢筋等级-钢筋直径-中心间距符号@-加密区间距/非加密区间距-（肢数）。

如：Ф8@100/200（2）表示箍筋是一级钢直径是8加密区间距为100非加密区为200，肢数为2；⑦、通长筋：表示为“上部通长筋（架立筋）；下部通长筋”。

梁上部通长筋为：如果只有通知筋，则表示为：根数+钢筋级别+钢筋直径，如：2Φ25表示2根二级直径是25的通长筋。

如果只有架立筋，则表示为：（根数+钢筋级别+钢筋直径）；如果既有通长筋又有架立筋时，表达为通长筋（位于角部）+（架立筋）（位于中间），如：2 25+（2φ12）；如果钢筋规格不同时，则表示为：钢筋1根数-钢筋1级别-钢筋1直径+钢筋2根数-钢筋2级别-钢筋2直径，如：2φ20+ 2φ18 上部通长筋均为2根直径20mm的HRB335钢筋（二级钢）和2根直径18mm的HRB335钢筋（二级钢），其中2φ20放在角部， 2φ18放在中间；如果下部通长筋分排布置，则表示为：钢筋根数-钢筋级别-钢筋直径-上排根数-下排根数，如：6Φ25 4/2表示6根一级钢筋直径为25上排有4根下排有2根；梁下部通长筋（受力筋）：同梁上部通长筋；如果下部通长筋分排布置，则表示为：钢筋根数-钢筋级别-钢筋直径-上排根数-下排根数，如：6Φ25 4/2表示6根一级钢筋直径为25上排有4根下排有2根；如果钢筋规格不同时，则表示为：钢筋1根数-钢筋1级别-钢筋1直径+钢筋2根数-钢筋2级别-钢筋2直径，如：2φ20+ 2φ18 下部通长筋均为2根直径20mm的HRB335钢筋（二级钢）和2根直径18mm的HRB335钢筋（二级钢），其中2φ20放在角部， 2φ18放在中间；⑧、梁侧面纵向构造钢筋或受扭钢筋：侧向构造钢筋就是腰筋，当梁的有效高度大于450mm时设置，腰筋布置在梁的截面高度中间区域，两边对称布置；受扭钢筋包括抗扭钢筋和箍筋，抗扭钢筋要求沿梁的截面四个边均匀布置，当存在扭矩时梁的截面高度中间区域需要布置纵筋，布置抗扭钢筋以后就不再需要布置侧向构造钢筋。

梁平法施工图的看图要点看结构设计说明中的有关内容；譬如记住各构件抗震等级，混凝土强度等级等看图要点：1? 根据相应的建筑平面图，校对轴线网、轴线编号、轴线尺寸；2? 根据相应的建筑平面图的房间分隔、墙柱布置，检查梁的平面布置是否合理，梁轴线定位尺寸是否齐全正确。

3? 仔细检查每一根梁的编号、跨数、截面尺寸、配筋、箍筋、相对标高。

首先根据梁的支承情况、跨数分清主梁或次梁，检查跨数是否注写正确；同样的问题对梁，搭接处也必须要加密而且间距不是100，而是5d ?纵向钢筋连接区域的箍筋加密，与抗震非抗震无关4? 若为主梁时，检查附加横向钢筋有没有遗漏，截面尺寸、梁的标高是否满足次梁的支承要求。

5? 检查梁的截面尺寸及梁的相对标高与建筑图洞口尺寸、洞顶标高、节点详图等有无矛盾。

? 检查集中标注的梁上部通长钢筋与原位标注的钢筋有无矛盾；6? 检查集中标注的梁上部通长钢筋与原位标注的钢筋有无矛盾；问清楚往往某些图纸出现一些梁什么也没有标注8? 检查楼梯间平台梁、平台板是否没有支座?这是很普遍的设计通病楼梯间平台梁、平台板没有支座，是很普遍的设计通病因为楼梯梁、平台板一般搁置在后砌填充墙上?在施工主题需要人员上下的时候，后砌填充墙还没实施，就需要先上楼梯，于是就有楼梯间平台梁、平台板没有支座的问题发生9? 结合平法构造详图，确定箍筋加密区的长度、纵向钢筋切断点的位置、锚固长度、附加横向钢筋及梁侧构造钢筋的设置要求等? 10? 非矩形截面梁，还得结合截面详图看图，且应看与建筑图中的详图有没有矛盾非矩形截面梁，如果没有剖面图，就得盯着设计要非矩形截面梁，如果没有剖面图，就得盯着设计要剖面详图——因为非矩形截面梁——平法写不到家——唯有画图，才可以看出那个角角落落有或者没有钢筋这主要是一些装饰线条等非矩形截面类梁构件11? 初学者可以通过亲自翻样，画出梁的配筋立面图、剖面图、模板图、甚至画出各个钢筋的形状和尺寸动手画画，看图识图，用图来配合思考? ?12? 检查各设备专业的管道、设备安装与梁平法施工图有无矛盾，楼层较大设备基础下方，一般应设置梁。

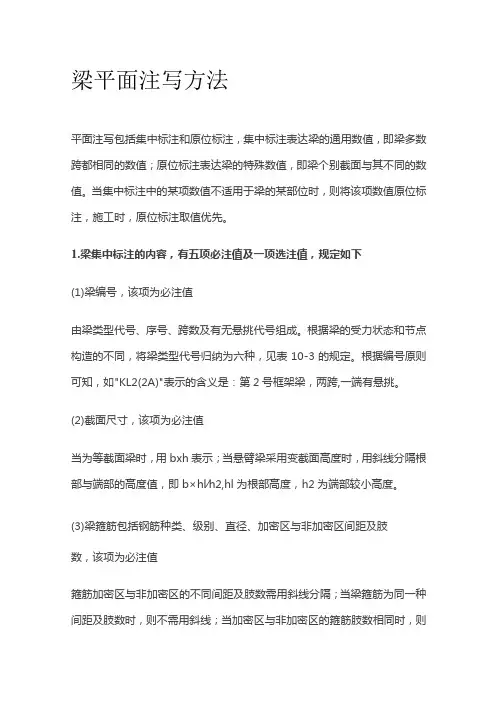

梁平面注写方法平面注写包括集中标注和原位标注，集中标注表达梁的通用数值，即梁多数跨都相同的数值；原位标注表达梁的特殊数值，即梁个别截面与其不同的数值。

当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工时，原位标注取值优先。

1.梁集中标注的内容，有五项必注值及一项选注值，规定如下(1)梁编号，该项为必注值由梁类型代号、序号、跨数及有无悬挑代号组成。

根据梁的受力状态和节点构造的不同，将梁类型代号归纳为六种，见表10-3的规定。

根据编号原则可知，如"KL2(2A)"表示的含义是：第2号框架梁，两跨,一端有悬挑。

(2)截面尺寸，该项为必注值当为等截面梁时，用bxh表示；当悬臂梁采用变截面高度时，用斜线分隔根部与端部的高度值，即b×hl∕h2,hl为根部高度，h2为端部较小高度。

(3)梁箍筋包括钢筋种类、级别、直径、加密区与非加密区间距及肢数，该项为必注值箍筋加密区与非加密区的不同间距及肢数需用斜线分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。

例如："①8@100⑷/150⑵",表示箍筋为HPB235级钢筋，直径8mm,加密区间距为100mm,四肢箍；非加密区间距为15Omm,双肢箍。

(4)梁上部通长筋或架立筋配置，该项为必注值应根据结构受力要求及箍筋肢数等构造要求而定。

当同排纵筋中既有通长筋又有架立筋时，应采用加号"+"将通长筋和架立筋相连。

注写时须将角部纵筋写在加号的前面，架立筋写在加号后面的括号内，以示不同直径及与通长筋的区别。

当全部采用架立筋时，则将其写入括号内。

例如："2①22"表示用于双肢箍；"2①22+(4①12)"表示用于六肢箍，其中2Φ22为通长筋，括号内4Φ12为架立筋。

(5)梁侧面纵向构造钢筋或受扭钢筋配置，该项为必注值当梁腹板高度hw≥450mm时，需配置纵向构造钢筋，所注规格与根数应符合规范规定。

梁3.1 梁的平面注写方法3.1.1 梁的平法标注方式梁的平面注写集中标注和原位标注。

集中标注表达梁的通用值，原位标注表达梁的特殊值。

当集中标注中的某些数值不适用与梁的某跨或某部位时，该数值需要用原位标注。

在识图时，原位标注优先于集中标注。

注解：我们在理解两种标注方式时，可以认为集中标注所表达的数据是梁的任何一跨都有的信息，即所谓的公共属性；而原位标注是只在梁的某一跨才有，其它跨没有，即所谓的私有属性。

当在描述梁某跨数据时，要用它这跨的数据，而不是其它跨的数据。

这也就是原位标注要优先集中标注的原因。

3.1.1.1 集中标注内容任何梁的集中标注应包括以下6项内容，即梁的类型、编号、梁截面尺寸、梁内箍筋、梁的上下部通长筋、构造钢筋以及梁顶面标高高差。

（1）梁类型、编号梁编号梁类型代号序号跨数及是否带有悬挑楼层框架梁KL ××（xx）、（xxA）或（xxB）屋面框架梁WKL ××（xx）、（xxA）或（xxB）框支梁KZL ××（xx）、（xxA）或（xxB）非框架梁L ××（xx）、（xxA）或（xxB）悬挑梁XL ××井字梁JZL ××（xx）、（xxA）或（xxB）注：（××A）为一端有悬挑，（××B）为两端有悬挑，悬挑不计入跨数。

注：（XX）表示梁的跨数；A表示该梁一端悬挑，B表示该梁两端悬挑。

例：KL7（5A）表示第7号框架梁，5跨，一端有悬挑；L9（7B）表示第9号非框架梁，7跨，两端有悬挑。

（2）梁截面梁截面表达顺序是“截面宽×截面高”。

（3）箍筋表示箍筋按如下顺序表达：钢筋级别、直径、加密区与非加密区间距、肢数。

（4）梁上、下部通长筋及架立筋一般情况下，框架梁的上部通长筋都设，下部通长筋根据具体情况设置；而架立筋在梁中配置四肢以上的箍筋时才有。

梁平法标注资料梁平法是土木工程中常用的一种结构分析方法，用于对梁的强度、刚度以及变形等进行计算和分析。

梁平法的使用需要一定的标注资料，以便更加准确地进行结构分析和设计。

本文将详细介绍梁平法标注资料的内容和格式。

一、结构图纸结构图纸是进行梁平法计算和分析的基础，梁的尺寸、位置、材料等信息都需要在结构图纸上进行标注。

标注时应该清晰明了，避免歧义。

常见的梁的标注内容包括：1. 梁的长度和宽度2. 梁的材料和截面形状3. 梁的支座和节点位置4. 梁的荷载情况二、荷载标注梁平法分析中必不可少的一项内容就是荷载的标注。

荷载标注包含两个方面：静态荷载和动态荷载。

1. 静态荷载标注：静态荷载包括自重、人工荷载、附加荷载等。

对于每个荷载，需要标注其大小、分布情况、作用位置等。

2. 动态荷载标注：动态荷载主要指车辆荷载或其他振动荷载。

对于动态荷载，需要标注其类型、作用时间、振动频率等。

三、约束条件标注在进行梁平法计算时，约束条件的标注也是必不可少的一部分。

约束条件标注主要包括以下几个方面：1. 梁的支座类型和位置：标注梁的支座类型，如固定支座、铰支座等，以及支座的具体位置。

2. 约束条件：标注梁的约束条件，如是否允许转动、是否允许位移等。

3. 梁的边界条件：标注梁的边界条件，如梁的端点是否固定等。

四、梁截面标注在进行梁平法计算时，梁截面的标注也是非常重要的。

梁截面标注应包括以下信息：1. 梁截面形状和尺寸：标注梁的截面形状，如矩形、圆形等，以及截面的尺寸。

2. 梁截面的材料性能：标注梁截面所采用的材料的性能参数，如弹性模量、抗弯强度等。

五、计算结果标注在完成梁平法计算后，需要将计算结果进行标注。

计算结果标注主要包括以下几个方面：1. 强度验算结果：标注梁是否满足抗弯、抗剪等强度要求。

2. 刚度验算结果：标注梁的刚度是否满足要求，如挠度、弯矩等。

3. 变形验算结果：标注梁在荷载作用下的变形情况，如挠度、膨胀裂缝等。

六、安全系数标注在标注资料中，还需要对安全系数进行标注。

梁的平法识图梁的平法标注梁KL1(2A) 200╳500 表示：框架梁1有两跨，有一端悬挑（A表示一端，B表示两端），断面尺寸200╳500。

可参照梁、柱、板、剪力墙的平面表示方法1 梁的平面表示方法1.1 平面注写方式系在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写梁的截面尺寸和配筋的具体数值，见图1-1。

图1-1 平面注写方式示例图平面注写包括集中标注和原位标注。

集中标注表达梁的通用数值，原位标注表达梁的特殊数值。

当集中标注中的某项数值不适用于梁的某部位时，则将该项数值用原位标注，使用时，原位标注取值优先。

1.2 截面注写方式系在梁平面布置图上，分别在不同编号的梁中各选择1根梁，用剖面号引出配筋图，并在其上注写梁的截面尺寸和配筋具体数值。

将图1-1KL2用截面注写方式表示（见图1-2）。

图1-2 截面注写方式示例图1.3 集中标注内容解释（1）梁编号在实际工程中可能遇到各种各样的梁，平法图集将梁归类如下，见表1-1。

表1-1 梁的分类及编号梁类型代号序号跨数及是否带有悬挑楼层框架梁KL XX （XX）、（XXA）或（XXB）屋面框架梁WKL XX （XX）、（XXA）或（XXB）框支梁KZL XX （XX）、（XXA）或（XXB）非框架梁L XX （XX）、（XXA）或（XXB）悬挑梁XL XX井字梁JZL XX （XX）、（XXA）或（XXB）注：（XXA）为一端悬挑，（XXB）为两端悬挑，悬挑不计入跨数。

例：KL2（2A）表示第2号框架梁，2跨，一端悬挑；L9（7B）表示第9号非框架梁，7跨，两端有悬挑。

（2）梁截面梁编号后面紧跟着是梁的截面，一般用“截面宽×截面高”表示，如：300×650表示梁的截面宽为300mm，截面高为650mm。

（3）箍筋的表示方法箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数等内容。

例：Φ10@100/200（4），表示箍筋为一级钢筋，直径为Φ8，加密区间距为100，非加密区间距为200，均为四肢箍。

一、梁仄法二种标注之阳早格格创做（1）梁编号典型代号、序号、跨数、有无悬挑代号.（2）梁截里尺寸当为等截里梁时,用b×h表示；当有悬挑梁且根部战端部的下度分歧时，用斜线合并根部与端部的下度值.即为b×h1/h2.（3）梁箍筋包罗钢筋级别、曲径、加稀区与非加稀区间距及肢数值.箍筋加稀区与非加稀区的分歧间距及肢数需用斜线（“/”）合并；当梁箍筋为共一种间距及肢数时，则没有需要用斜线；当加稀区与非加稀区的箍筋肢数相共时，则将肢数注写一次；箍筋肢数应写正在括号内.加稀区范畴睹相映抗震级别的尺度构制详图.如φ10@100/200(4)，表示曲径为10mm的Ⅰ级钢筋，加稀区间距为100mm，非加稀区间距为200mm，均为四肢箍.2、本位标注（1）梁支座上部梁支座上部纵筋数量、等第战规格，写正在梁上圆，且靠拢支座.当上部纵筋多于一排时,用斜线“/”将各排纵筋自上而下分启.如：6φ25 4/2：上一排纵筋为4φ25,下一排纵筋为2φ25.共排纵筋有二种曲径时,用加号“+”将二种曲径的纵筋贯串,注写时将角部纵筋写正在前里.中间支座二边的上部纵筋分歧时,须正在支座二边分别标注；相共时,可仅正在支座的一边标注配筋值,另一边省去没有注.（2）梁下部梁下部纵筋数量、等第战规格，写正在梁下圆，且靠拢跨中.梁的集结标注中分别注写了梁上部战下部均为领悟的纵筋值时,则没有需要正在梁下部沉复干本位标注.当下部纵筋多于一排时,用斜线“/”将各排纵筋自上而下分启.如：6φ25 2/4：上一排纵筋为2φ25,下一排纵筋为4φ25.局部伸进支座；共排纵筋有二种曲径时,用加号“+”将二种曲径的纵筋贯串,注写时将角部纵筋写正在前里.当梁下部纵筋没有局部伸进支座时,将梁支座下部纵筋缩小的数量写正在括号内.6φ25 2(-2)/4,则表示上排纵筋为2φ25,且没有伸进支座,下排纵筋为4φ25,局部伸进支座.二、柱仄法柱仄法动工图有二种表示要领，一种是列表注写式，也便是用柱仄里图，再用表要领协共去表示柱钢筋的各项疑息；另一种是截里注写式，也便是曲交正在柱仄里图上，正在柱的截里表示该类柱钢筋的各项疑息.1、列表注写办法定义正在柱仄里安插图上，分别正在共一编号的柱中采用一个或者几个截里标注几许参数代号（反映截里对于轴线的偏偏心情况），用简明的柱表注写柱号、柱段起行标下、几许尺寸（含截里对于轴线的偏偏心情况）与配筋数值，并配以百般柱截里形状及箍筋典型图.柱表中自柱根部（前提顶里标下）往上以变截里位子或者配筋改变处为界分段注写，简曲注写要领详睹《仄准则则》.2、截里注写办法定义正在分尺度层画制的柱仄里安插图的柱截里上，分别正在共一编号的柱中采用一个截里，曲交注写截里尺寸战配筋数值.（1）柱定位图正在柱定位图中，按一定比率搁大画制柱截里配筋图，正在其编号后再注写截里尺寸（按分歧形状标注所需数值）、角筋、中部纵筋及箍筋.（2）柱的横筋数量柱的横筋数量及箍筋形式曲交画正在大样图上，并集结标注正在大样中间.（3）柱纵筋采当柱纵筋采与共向去径时，可标注局部钢筋；当纵筋采与二种曲径时，需将角筋战各边中部筋的简曲数值分启标注；当柱采与对于称配筋时，可仅正在一侧注写背筋.（4）柱仄里安插图需要时，可正在一个柱仄里安插图上用小括号“（）”战尖括号“< >”区别战表白各分歧尺度层的注写数值.(5) 分段截里尺寸战配筋如柱的分段截里尺寸战配筋均相共，仅分段截里与轴线的闭系分歧时，可将其编为共一柱号.但是此时应正在已画配筋的柱截里上注写该截里与轴线闭系的简曲尺寸.论断通过对于仄法战钢筋估计、仄法梁基础知识、仄法柱基础知识、仄法钢筋估计的普遍过程、仄法板识图与钢筋估计、仄法楼梯识图与钢筋估计、仄法剪力墙识图与钢筋估计、仄法筏形前提识图与钢筋估计的教习，巩固了咱们对于修筑圆里的更深一步的教习.仄法识图不过修筑中的“一齐砖”,而咱们要干的便是正在那块砖上砌更多的“砖”.雅话道一分耕耘一分支获，正在教授的助闲下，咱们一定会薄积而薄收，齐力去启辟一片自己的天天.期视正在以去的教习中教授不妨越收庄重的央供咱们，共共启辟好佳来日诰日.参照文件王昌伟.浅道仄法动工图中一些注意事项.北京：华夏修筑工程出版社，2007版陈大飞.仄法动工图识读.北京：华夏修筑工程出版社，2007版。

梁平法标注方式方法梁集中标注和原位标注的区别[宝典]一、梁平法两种标注1.集中标注(1)梁编号类型代号、序号、跨数、有无悬挑代号。

(2)梁截面尺寸当为等截面梁时,用b×h表示;当有悬挑梁且根部和端部的高度不同时，用斜线分隔根部与端部的高度值。

即为b×h1/h2。

(3)梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数值。

箍筋加密区与非加密区的不同间距及肢数需用斜线(“/”)分隔;当梁箍筋为同一种间距及肢数时，则不需要用斜线;当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次;箍筋肢数应写在括号内。

加密区范围见相应抗震级别的标准构造详图。

如φ10@100/200(4)，表示直径为10mm的?级钢筋，加密区间距为100mm，非加密区间距为200mm，均为四肢箍。

2、原位标注(1)梁支座上部梁支座上部纵筋数量、等级和规格，写在梁上方，且靠近支座。

当上部纵筋多于一排时,用斜线“/”将各排纵筋自上而下分开。

如:6φ25 4/2:上一排纵筋为4φ25,下一排纵筋为2φ25。

同排纵筋有两种直径时,用加号“+”将两种直径的纵筋相连,注写时将角部纵筋写在前面。

中间支座两边的上部纵筋不同时,须在支座两边分别标注;相同时,可仅在支座的一边标注配筋值,另一边省去不注。

(2)梁下部梁下部纵筋数量、等级和规格，写在梁下方，且靠近跨中。

梁的集中标注中分别注写了梁上部和下部均为贯通的纵筋值时,则不需要在梁下部重复做原位标注。

当下部纵筋多于一排时,用斜线“/”将各排纵筋自上而下分开。

如:6φ25 2/4:上一排纵筋为2φ25,下一排纵筋为4φ25。

全部伸入支座;同排纵筋有两种直径时,用加号“+”将两种直径的纵筋相连,注写时将角部纵筋写在前面。

当梁下部纵筋不全部伸入支座时,将梁支座下部纵筋减少的数量写在括号内。

6φ25 2(-2)/4,则表示上排纵筋为2φ25,且不伸入支座,下排纵筋为4φ25,全部伸入支座。
