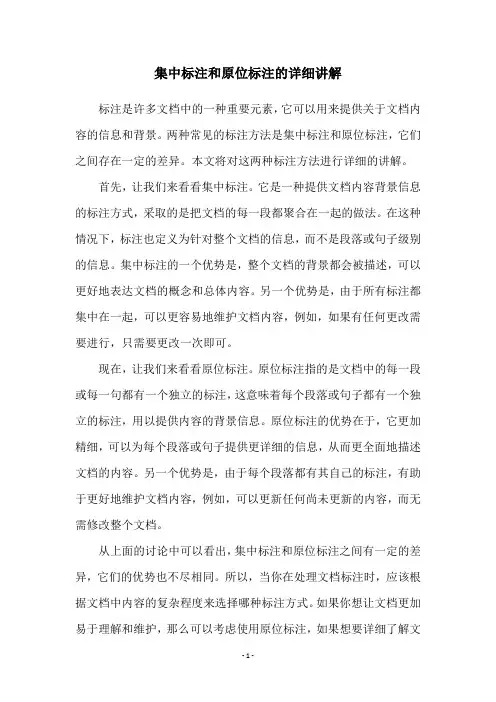

集中标注和原位标注的详细讲解标注是许多文档中的一种重要元素，它可以用来提供关于文档内容的信息和背景。

两种常见的标注方法是集中标注和原位标注，它们之间存在一定的差异。

本文将对这两种标注方法进行详细的讲解。

首先，让我们来看看集中标注。

它是一种提供文档内容背景信息的标注方式，采取的是把文档的每一段都聚合在一起的做法。

在这种情况下，标注也定义为针对整个文档的信息，而不是段落或句子级别的信息。

集中标注的一个优势是，整个文档的背景都会被描述，可以更好地表达文档的概念和总体内容。

另一个优势是，由于所有标注都集中在一起，可以更容易地维护文档内容，例如，如果有任何更改需要进行，只需要更改一次即可。

现在，让我们来看看原位标注。

原位标注指的是文档中的每一段或每一句都有一个独立的标注，这意味着每个段落或句子都有一个独立的标注，用以提供内容的背景信息。

原位标注的优势在于，它更加精细，可以为每个段落或句子提供更详细的信息，从而更全面地描述文档的内容。

另一个优势是，由于每个段落都有其自己的标注，有助于更好地维护文档内容，例如，可以更新任何尚未更新的内容，而无需修改整个文档。

从上面的讨论中可以看出，集中标注和原位标注之间有一定的差异，它们的优势也不尽相同。

所以，当你在处理文档标注时，应该根据文档中内容的复杂程度来选择哪种标注方式。

如果你想让文档更加易于理解和维护，那么可以考虑使用原位标注，如果想要详细了解文档的内容，那么可以考虑使用集中标注。

总之，标注是许多文档中的一个重要元素，而集中标注和原位标注是其中的两种常见标注方法。

它们各有优势，应该根据文档的内容复杂程度来选择合适的标注方法，以确保更好的文档理解和维护。

梁的集中标注和原位标注详解(二)梁的集中标注和原位标注详解1. 概述梁的集中标注和原位标注是文献中常见的两种标注方式。

它们分别适用于不同的场景和需求。

本文将详细解释这两种标注方式的定义、特点以及使用场景。

2. 梁的集中标注梁的集中标注是一种将所有注解集中放置在文末或章末的标注方式。

它的特点包括： - 标注信息以文中的标记符号标示，如序号或符号代表不同的注解； - 所有标注集中放置在文末或章末的位置； -标注信息包含注解内容和相应的文中引用。

梁的集中标注通常用于学术论文、学术著作等需要详尽注释的文献。

它的优点包括： - 不会干扰读者的阅读体验，注解不会打断文章的连续性； - 可以为读者提供详尽的解释、引用和参考资料。

然而，梁的集中标注也存在一些不足之处： - 阅读时需要频繁翻到文末或章末查看注解，影响阅读效率； - 对于有大量注解的文献，注释信息可能会显得冗长，难以组织和理解。

3. 原位标注原位标注是一种将注解直接放置在文中相应位置的标注方式。

它的特点包括： - 注解直接插入到被标注的文中位置； - 标记符号可根据需要进行个性化设置； - 注解信息可以包含文中引用和详细解释。

原位标注通常用于文学作品、小说等需要在特定位置进行注释的文献。

它的优点包括： - 注解与被标注的内容直接关联，有助于读者理解文中细节； - 注解可以更方便地查阅，不需要频繁翻到其他位置。

然而，原位标注也有一些局限性： - 注解信息插入到文中可能会破坏原有的排版和流畅性； - 对于较长的注解内容，插入到文中可能会导致内容过于冗长。

4. 使用场景•梁的集中标注适用于学术研究、学术论文等需要提供详尽注解的文献。

它可以提供较为全面的参考信息，适合对文献进行深入解读的读者。

•原位标注适用于文学作品、小说等需要在特定位置进行注释的文献。

它可以直接将注解与被标注内容关联起来，方便读者理解和参考。

综上所述，梁的集中标注和原位标注是两种常见的标注方式，各自适用于不同的文献和需求场景。

梁集中标注与原位标注梁平面布置图上采用的两种注写方式：一、平面注写方式在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写截面尺寸和配筋具体数值的方式来表达梁平法施工图。

平面注写包括集中标注与原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。

当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工时，原位标注取值优先。

2 梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组成，见下表：梁编号梁类型代号序号跨数及是否带有悬挑楼层框架梁KL XX （XX）、（XXA）或（XXB）屋面框架梁WKL XX （XX）、（XXA）或（XXB）框支梁KZL XX （XX）、（XXA）或（XXB）非框架梁L XX （XX）、（XXA）或（XXB）悬挑梁XL XX井字梁JZL XX （XX）、（XXA）或（XXB）注：（XXA）为一端有悬挑，（XXB）为两端有悬挑，悬挑不计入跨数3 梁集中标注的内容，有五项必标注和一项选注值（集中标注可以从梁的任意一跨引出，），规定如下：（一）梁编号，见上表，该项为必注值。

（二）梁截面尺寸，该项为必注值。

当为等截面梁时，用h×b表示；当为加腋梁时 Y C1×C2表示，其中为C1腋长，为C2腋高；当有悬挑没且根部和端部的高度不同时，用斜线分隔根部与端部的高度值，即为b×h1/h2（图4-2-3b）。

（三）梁箍筋，包括钢筋级别、直径、加密区与非加密区的不同间距及肢数需用斜线“/”分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同是南昌将肢数注写一次；箍筋肢数应写在括号内。

加密区范围见相应抗震级别的标准构造详图。

当抗震结构中的非框架梁、悬挑梁、井字梁，及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用“/”将其分隔开来。

注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距与肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。

一、平面标注分为集中标注和原位标注集中标注——表达梁的通用数值；原位标注——表达梁的特殊数值（不同值）⑴集中标志中必须标注的五个部分①KL2(3A) ，表示2号框架梁，3跨，一端有悬挑。

KL2(3B) ，表示2号框架梁，3跨，两端有悬挑。

KL2(3) ，表示2号框架梁，3跨，没有悬挑②300×500 Y 500×250，表示截面宽×高为300×500，腋梁尺寸为500×250，其中500表示腋长，250表示腋高。

③φ8@100／200（2），表示箍筋直径为8的一级钢，加密区间间距为100mm，非加密区间距200mm，用二肢箍绑扎。

④纵向钢筋分三种情况：⒈角部通长筋＋（架立筋）：2Φ22＋（4Φ20），表示梁上部角部2根直径22的通长筋，中间4根直径20的架立筋。

⒉（架立筋）：（4Φ20），表示梁上部没有通长筋，有4根直径20的架立筋。

⒊上部纵筋；下部纵筋：3Φ20；3Φ22，表示梁上纵向钢筋与下部纵向钢筋均为通长筋时用分号隔开，上部配置3根直径20的通长筋，下部配置3根直径22的通长筋。

⑤纵向构造钢筋和受扭钢筋：G4Φ20，表示在梁的两侧各配2Φ20的构造筋（腰筋）。

N4Φ20，表示在梁的两侧各配2Φ20的纵向受扭钢筋。

⑵原位标注包括梁支座上部和梁下部纵向钢筋。

①梁支座上部纵筋（分三种情况）：⒈4Φ25，表示梁上部纵筋排一排时是4根直径25的纵筋。

⒉2Φ25＋4Φ20，表示梁上部纵筋排一排时，角部钢筋是2根直径25的纵筋，并写在加号前面，中间是4根Φ直径20的钢筋并写在加号后面。

⒊2Φ25＋4Φ20 （4／2），表示梁上钢筋布置两排，共6根钢筋，上一排角部布置2根直径25的通长筋，中间布置2根直径20的纵筋，下排布置2根直径为20的纵筋并放在角部。

②梁下部纵筋（两种情况）：⒈6Φ25，表示梁下部钢筋为一排，布置6根直径25的纵筋，全部深入支座。

⒉2Φ25＋4Φ20 4（﹣2）／2 ，表示梁下部钢筋布置两排，上排布置4根，角部布置2根直径25的纵筋并伸入支座，中间布置2根直径为20的纵筋并不伸入支座。

梁集中标注与原位标注梁平面布置图上采用的两种注写方式：、平面注写方式 在梁平面布置图上， 分别在不同编号的梁中各选一根梁， 在其上注写截面尺寸和配筋具体数值的方 式来表达梁平法施工图。

平面注写包括集中标注与原位标注， 集中标注表达梁的通用数值， 原位标 注表达梁的特殊数值。

当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注， 施工时， 原位标注取值优先 。

2 梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组成，见下表： 梁编规定如下：（一 梁编号，见上表，该项为必注值。

（二 ）梁截面尺寸，该项为必注值。

当为等截面梁时，用hXb 表示；当为加腋梁时 丫C1XC2表示，其中为C1腋长，为C2腋高；当有悬挑没且根部和端部的高度不同时，用斜线分隔根部与端 部的高度值，即为bX h1/h2 （图4-2-3b ）。

（三 梁箍筋，包括钢筋级别、直径、加密区与非加密区的不同间距及肢数需用斜线“ /”分隔； 当梁箍筋为同一种间距及肢数时， 则不需用斜线； 当加密区与非加密区的箍筋肢数相同是南昌将肢 数注写一次； 箍筋肢数应写在括号内。

加密区范围见相应抗震级别的标准构造详图。

当抗震结构中 的非框架梁、 悬挑梁、井字梁，及非抗震结构中的各类梁采用不同的箍筋间距及肢数时， 也用“/” 将其分隔开来。

注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距与肢 数 ，在斜线后注写梁跨中部分的箍筋间距及肢数。

（四 梁上部通长筋或架立筋配置， 该项为必注值。

所注规格与根数应根据结构受力要求及筋肢数 等构造要求而定。

当同排纵筋中既有通长筋又有架立筋时， 应用加号“ +”将通长筋和架立筋相联 。

注写时须将角部纵筋写在加事的前面， 架立筋写在加号后面的括号内， 以示不同直径及与通长筋的 区别。

当全部采用架立筋时，则将其写入括号内。

当梁的上部纵筋和下部纵筋均为通长筋， 且多数跨配筋相同时， 此项可加注下部纵筋的配筋值， 用分号“： ”将上部与下部纵筋 配筋值分隔开来，少数跨不同者，按第 4-2-1 条的规定处理。
