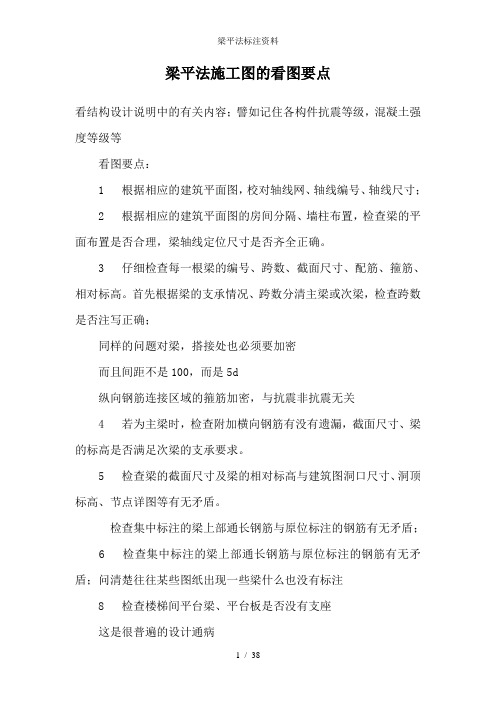

梁平法施工图的看图要点看结构设计说明中的有关内容；譬如记住各构件抗震等级，混凝土强度等级等看图要点：1 根据相应的建筑平面图，校对轴线网、轴线编号、轴线尺寸；2 根据相应的建筑平面图的房间分隔、墙柱布置，检查梁的平面布置是否合理，梁轴线定位尺寸是否齐全正确。
3 仔细检查每一根梁的编号、跨数、截面尺寸、配筋、箍筋、相对标高。
首先根据梁的支承情况、跨数分清主梁或次梁，检查跨数是否注写正确；同样的问题对梁，搭接处也必须要加密而且间距不是100，而是5d纵向钢筋连接区域的箍筋加密，与抗震非抗震无关4 若为主梁时，检查附加横向钢筋有没有遗漏，截面尺寸、梁的标高是否满足次梁的支承要求。
5 检查梁的截面尺寸及梁的相对标高与建筑图洞口尺寸、洞顶标高、节点详图等有无矛盾。
检查集中标注的梁上部通长钢筋与原位标注的钢筋有无矛盾；6 检查集中标注的梁上部通长钢筋与原位标注的钢筋有无矛盾；问清楚往往某些图纸出现一些梁什么也没有标注8 检查楼梯间平台梁、平台板是否没有支座这是很普遍的设计通病楼梯间平台梁、平台板没有支座，是很普遍的设计通病因为楼梯梁、平台板一般搁置在后砌填充墙上在施工主题需要人员上下的时候，后砌填充墙还没实施，就需要先上楼梯，于是就有楼梯间平台梁、平台板没有支座的问题发生9 结合平法构造详图，确定箍筋加密区的长度、纵向钢筋切断点的位置、锚固长度、附加横向钢筋及梁侧构造钢筋的设置要求等10 非矩形截面梁，还得结合截面详图看图，且应看与建筑图中的详图有没有矛盾非矩形截面梁，如果没有剖面图，就得盯着设计要非矩形截面梁，如果没有剖面图，就得盯着设计要剖面详图——因为非矩形截面梁——平法写不到家——唯有画图，才可以看出那个角角落落有或者没有钢筋这主要是一些装饰线条等非矩形截面类梁构件11 初学者可以通过亲自翻样，画出梁的配筋立面图、剖面图、模板图、甚至画出各个钢筋的形状和尺寸动手画画，看图识图，用图来配合思考12 检查各设备专业的管道、设备安装与梁平法施工图有无矛盾，楼层较大设备基础下方，一般应设置梁。
一、梁平法两种标注1. 集中标注（1）梁编号类型代号、序号、跨数、有无悬挑代号。
（2）梁截面尺寸当为等截面梁时，用b x h表示；当有悬挑梁且根部和端部的高度不同时，用斜线分隔根部与端部的高度值。
即为b x h1/h2。
（3）梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数值。
箍筋加密区与非加密区的不同间距及肢数需用斜线（“/ ”）分隔；当梁箍筋为同一种间距及肢数时，则不需要用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。
加密区范围见相应抗震级别的标准构造详图。
如© 10@100/200（4）,表示直径为10mm勺I级钢筋，加密区间距为100mm非加密区间距为200mm均为四肢箍。
2、原位标注（1）梁支座上部梁支座上部纵筋数量、等级和规格，写在梁上方，且靠近支座。
当上部纵筋多于一排时, 用斜线“ /”将各排纵筋自上而下分开。
如：6© 25 4/2 ：上一排纵筋为4© 25, 下一排纵筋为2© 25。
同排纵筋有两种直径时, 用加号“+”将两种直径的纵筋相连, 注写时将角部纵筋写在前面。
中间支座两边的上部纵筋不同时, 须在支座两边分别标注；相同时, 可仅在支座的一边标注配筋值, 另一边省去不注。
（2）梁下部梁下部纵筋数量、等级和规格，写在梁下方，且靠近跨中。
梁的集中标注中分别注写了梁上部和下部均为贯通的纵筋值时,则不需要在梁下部重复做原位标注。
当下部纵筋多于一排时, 用斜线“/”将各排纵筋自上而下分开。
如：6© 25 2/4 ：上一排纵筋为2© 25, 下一排纵筋为4© 25。
全部伸入支座；同排纵筋有两种直径时,用加号“+”将两种直径的纵筋相连,注写时将角部纵筋写在前面。
当梁下部纵筋不全部伸入支座时, 将梁支座下部纵筋减少的数量写在括号内。
6© 25 2（-2）/4, 则表示上排纵筋为2© 25, 且不伸入支座, 下排纵筋为4© 25, 全部伸入支座。
梁平法标注资料梁平法施⼯图的看图要点看结构设计说明中的有关内容；譬如记住各构件抗震等级，混凝⼟强度等级等看图要点：1 根据相应的建筑平⾯图，校对轴线⽹、轴线编号、轴线尺⼨；2 根据相应的建筑平⾯图的房间分隔、墙柱布置，检查梁的平⾯布置是否合理，梁轴线定位尺⼨是否齐全正确。
3 仔细检查每⼀根梁的编号、跨数、截⾯尺⼨、配筋、箍筋、相对标⾼。
⾸先根据梁的⽀承情况、跨数分清主梁或次梁，检查跨数是否注写正确；同样的问题对梁，搭接处也必须要加密⽽且间距不是100，⽽是5d纵向钢筋连接区域的箍筋加密，与抗震⾮抗震⽆关4 若为主梁时，检查附加横向钢筋有没有遗漏，截⾯尺⼨、梁的标⾼是否满⾜次梁的⽀承要求。
5 检查梁的截⾯尺⼨及梁的相对标⾼与建筑图洞⼝尺⼨、洞顶标⾼、节点详图等有⽆⽭盾。
检查集中标注的梁上部通长钢筋与原位标注的钢筋有⽆⽭盾；6 检查集中标注的梁上部通长钢筋与原位标注的钢筋有⽆⽭盾；问清楚往往某些图纸出现⼀些梁什么也没有标注8 检查楼梯间平台梁、平台板是否没有⽀座这是很普遍的设计通病楼梯间平台梁、平台板没有⽀座，是很普遍的设计通病因为楼梯梁、平台板⼀般搁置在后砌填充墙上在施⼯主题需要⼈员上下的时候，后砌填充墙还没实施，就需要先上楼梯，于是就有楼梯间平台梁、平台板没有⽀座的问题发⽣9 结合平法构造详图，确定箍筋加密区的长度、纵向钢筋切断点的位置、锚固长度、附加横向钢筋及梁侧构造钢筋的设置要求等10 ⾮矩形截⾯梁，还得结合截⾯详图看图，且应看与建筑图中的详图有没有⽭盾⾮矩形截⾯梁，如果没有剖⾯图，就得盯着设计要⾮矩形截⾯梁，如果没有剖⾯图，就得盯着设计要剖⾯详图——因为⾮矩形截⾯梁——平法写不到家——唯有画图，才可以看出那个⾓⾓落落有或者没有钢筋这主要是⼀些装饰线条等⾮矩形截⾯类梁构件11 初学者可以通过亲⾃翻样，画出梁的配筋⽴⾯图、剖⾯图、模板图、甚⾄画出各个钢筋的形状和尺⼨动⼿画画，看图识图，⽤图来配合思考12 检查各设备专业的管道、设备安装与梁平法施⼯图有⽆⽭盾，楼层较⼤设备基础下⽅，⼀般应设置梁。
平法标注（梁）一、钢筋1、钢筋分类(1)、按照生产条件的不同分为：热轧钢筋、冷拉钢筋、热处理钢筋、冷拔低碳钢丝等。
A、热轧钢筋（普通钢筋）按照强度分为：Ⅰ、Ⅱ、Ⅲ、Ⅳ四个等级（Ⅰ、Ⅱ、Ⅲ、Ⅳ是罗马字母，读一、二、三、四）。
表示符号：B、冷拉钢筋（预应力钢筋）表示符号：(2)、按照外形一般分为：圆钢和螺纹钢2、钢筋表示二、构件：梁、柱、板、剪力墙、楼梯、基础，其中梁可分为：框架梁、屋面框架梁、非框架梁、悬挑梁。
三、标注。
标注分为集中标注和原位标注。
1、梁类型代号2、梁内配筋形式一：形式二：形式三：形式四：3、梁内钢筋表示4、梁的标注。
标注分集中标注和原位标注。
当在梁上集中标注和原位标注同时存在时，原位标注优先，施工时应按原位标注数值取用。
（1）、集中标注A、标注规则：①、梁代号：详见梁代号表，如：KL等；②、梁序号：阿拉伯数字表示，如：2；③、梁跨数：阿拉伯数数字表示，如2；④、有无悬挑低号：一端悬挑注写A，两端悬挑为B；⑤、截面尺寸：宽╳高，如300╳650；⑥、梁箍筋：钢筋等级-钢筋直径-中心间距符号@-加密区间距/非加密区间距-（肢数）。
如：Ф8@100/200（2）表示箍筋是一级钢直径是8加密区间距为100非加密区为200，肢数为2；⑦、通长筋：表示为“上部通长筋（架立筋）；下部通长筋”。
梁上部通长筋为：如果只有通知筋，则表示为：根数+钢筋级别+钢筋直径，如：2Φ25表示2根二级直径是25的通长筋。
如果只有架立筋，则表示为：（根数+钢筋级别+钢筋直径）；如果既有通长筋又有架立筋时，表达为通长筋（位于角部）+（架立筋）（位于中间），如：2 25+（2φ12）；如果钢筋规格不同时，则表示为：钢筋1根数-钢筋1级别-钢筋1直径+钢筋2根数-钢筋2级别-钢筋2直径，如：2φ20+ 2φ18 上部通长筋均为2根直径20mm的HRB335钢筋（二级钢）和2根直径18mm的HRB335钢筋（二级钢），其中2φ20放在角部， 2φ18放在中间；如果下部通长筋分排布置，则表示为：钢筋根数-钢筋级别-钢筋直径-上排根数-下排根数，如：6Φ25 4/2表示6根一级钢筋直径为25上排有4根下排有2根；梁下部通长筋（受力筋）：同梁上部通长筋；如果下部通长筋分排布置，则表示为：钢筋根数-钢筋级别-钢筋直径-上排根数-下排根数，如：6Φ25 4/2表示6根一级钢筋直径为25上排有4根下排有2根；如果钢筋规格不同时，则表示为：钢筋1根数-钢筋1级别-钢筋1直径+钢筋2根数-钢筋2级别-钢筋2直径，如：2φ20+ 2φ18 下部通长筋均为2根直径20mm的HRB335钢筋（二级钢）和2根直径18mm的HRB335钢筋（二级钢），其中2φ20放在角部， 2φ18放在中间；⑧、梁侧面纵向构造钢筋或受扭钢筋：侧向构造钢筋就是腰筋，当梁的有效高度大于450mm时设置，腰筋布置在梁的截面高度中间区域，两边对称布置；受扭钢筋包括抗扭钢筋和箍筋，抗扭钢筋要求沿梁的截面四个边均匀布置，当存在扭矩时梁的截面高度中间区域需要布置纵筋，布置抗扭钢筋以后就不再需要布置侧向构造钢筋。
1.梁平法、梁钢筋计算方法及软件中的输入规则1.1.梁平法梁平面注写包括集中标注和原位标注。
集中标注表达梁的通用数值，原位标注表达梁的特殊数值。
当集中标注中的某项数值不适用于梁的某部位时，则将该项数值用原位标注。
原位标注和集中标注同时使用时，原位标注取值优先。
1.1.1.梁的分类编号在实际工程中可能遇到各种各样的梁，平法图集将梁归类如下梁类型代号序号跨数及是否带有悬挑梁类型代号序号跨数及是否带有悬挑楼层框架梁KL XX （XX）、（XXA）或（XXB）框支梁KZL XX （XX）、（XXA）或（XXB）屋面框架梁WKL XX （XX）、（XXA）或（XXB）非框架梁L XX （XX）、（XXA）或（XXB）井字梁JZL XX （XX）、（XXA）或（XXB）悬挑梁XL XX （XX）、（XXA）或（XXB）（XXA）为一端悬挑，（XXB）为两端悬挑，悬挑不计入跨数。
（1）第2号框架梁，2跨，一端悬挑，表示方法：K12（2A）；（2）第9号非框架梁，7跨，两端有悬挑，表示方法：L19（7B）。
1.1.2.梁的集中标注1、梁截面的表示方法梁编号后面是梁的截面，一般用“截面宽×截面高”表示，如：350×700表示梁的截面宽为350mm，截面高为700mm。
2、梁箍筋的表示方法梁箍筋信息包括钢筋级别、直径、加密区与非加密区间距及肢数等内容。
（1）ф10@100/200（2）表示：箍筋为一级钢筋，直径10，加密区间距100，非加密区间距200，均为两肢箍。
（2）ф8@100（4）/200（2）表示：箍筋为一级钢筋，直径8，加密区间距100，四肢箍，非加密区间距200，两肢箍。
（3）13ф10@150/200（4）表示：箍筋为一级钢筋，直径10，梁的两端各有13个四肢箍，间距为150，梁的中部间距为200，四肢箍。
（4）18ф12@150（4）/200（2）表示：箍筋为一级钢筋，直径为12，梁的两端各有18个四肢箍，间距为150，梁中部分，间距为200，双肢箍。
梁3.1 梁的平面注写方法3.1.1 梁的平法标注方式梁的平面注写集中标注和原位标注。
集中标注表达梁的通用值，原位标注表达梁的特殊值。
当集中标注中的某些数值不适用与梁的某跨或某部位时，该数值需要用原位标注。
在识图时，原位标注优先于集中标注。
注解：我们在理解两种标注方式时，可以认为集中标注所表达的数据是梁的任何一跨都有的信息，即所谓的公共属性；而原位标注是只在梁的某一跨才有，其它跨没有，即所谓的私有属性。
当在描述梁某跨数据时，要用它这跨的数据，而不是其它跨的数据。
这也就是原位标注要优先集中标注的原因。
3.1.1.1 集中标注内容任何梁的集中标注应包括以下6项内容，即梁的类型、编号、梁截面尺寸、梁内箍筋、梁的上下部通长筋、构造钢筋以及梁顶面标高高差。
（1）梁类型、编号梁编号梁类型代号序号跨数及是否带有悬挑楼层框架梁KL ××（xx）、（xxA）或（xxB）屋面框架梁WKL ××（xx）、（xxA）或（xxB）框支梁KZL ××（xx）、（xxA）或（xxB）非框架梁L ××（xx）、（xxA）或（xxB）悬挑梁XL ××井字梁JZL ××（xx）、（xxA）或（xxB）注：（××A）为一端有悬挑，（××B）为两端有悬挑，悬挑不计入跨数。
注：（XX）表示梁的跨数；A表示该梁一端悬挑，B表示该梁两端悬挑。
例：KL7（5A）表示第7号框架梁，5跨，一端有悬挑；L9（7B）表示第9号非框架梁，7跨，两端有悬挑。
（2）梁截面梁截面表达顺序是“截面宽×截面高”。
（3）箍筋表示箍筋按如下顺序表达：钢筋级别、直径、加密区与非加密区间距、肢数。
（4）梁上、下部通长筋及架立筋一般情况下，框架梁的上部通长筋都设，下部通长筋根据具体情况设置；而架立筋在梁中配置四肢以上的箍筋时才有。
梁平法施工图的看图要点看结构设计说明中的有关内容；譬如记住各构件抗震等级，混凝土强度等级等看图要点：1 根据相应的建筑平面图，校对轴线网、轴线编号、轴线尺寸；2 根据相应的建筑平面图的房间分隔、墙柱布置，检查梁的平面布置是否合理，梁轴线定位尺寸是否齐全正确。
3 仔细检查每一根梁的编号、跨数、截面尺寸、配筋、箍筋、相对标高。
首先根据梁的支承情况、跨数分清主梁或次梁，检查跨数是否注写正确；同样的问题对梁，搭接处也必须要加密而且间距不是100，而是5d纵向钢筋连接区域的箍筋加密，与抗震非抗震无关4 若为主梁时，检查附加横向钢筋有没有遗漏，截面尺寸、梁的标高是否满足次梁的支承要求。
5 检查梁的截面尺寸及梁的相对标高与建筑图洞口尺寸、洞顶标高、节点详图等有无矛盾。
检查集中标注的梁上部通长钢筋与原位标注的钢筋有无矛盾；6 检查集中标注的梁上部通长钢筋与原位标注的钢筋有无矛盾；问清楚往往某些图纸出现一些梁什么也没有标注8 检查楼梯间平台梁、平台板是否没有支座这是很普遍的设计通病楼梯间平台梁、平台板没有支座，是很普遍的设计通病因为楼梯梁、平台板一般搁置在后砌填充墙上在施工主题需要人员上下的时候，后砌填充墙还没实施，就需要先上楼梯，于是就有楼梯间平台梁、平台板没有支座的问题发生9 结合平法构造详图，确定箍筋加密区的长度、纵向钢筋切断点的位置、锚固长度、附加横向钢筋及梁侧构造钢筋的设置要求等10 非矩形截面梁，还得结合截面详图看图，且应看与建筑图中的详图有没有矛盾非矩形截面梁，如果没有剖面图，就得盯着设计要非矩形截面梁，如果没有剖面图，就得盯着设计要剖面详图——因为非矩形截面梁——平法写不到家——唯有画图，才可以看出那个角角落落有或者没有钢筋这主要是一些装饰线条等非矩形截面类梁构件11 初学者可以通过亲自翻样，画出梁的配筋立面图、剖面图、模板图、甚至画出各个钢筋的形状和尺寸动手画画，看图识图，用图来配合思考12 检查各设备专业的管道、设备安装与梁平法施工图有无矛盾，楼层较大设备基础下方，一般应设置梁。
若有管道穿梁，应预埋套管，并应满足构造要求。
这就需要现场工程师懂得，梁得什么区域才可以开洞不得瞎开连梁开洞，《混凝土结构施工图平面整体表示方法制图规则和构造详图》(03G101-1)(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构)53页有框架梁开洞，就要参考构造手册，对照设备图得要求，看看是不是合理，如果不合理，就要提出来13 看看结构设计，施工有无困难，能不能保证施工质量，提出合理化建议着重指出，柱梁中心对称，梁宽度方向奇数根钢筋，柱这侧也是奇数根钢筋柱中间那根钢筋与梁中间那根钢筋顶牛必须建议设计修改为奇偶配，不得奇奇搭配奇奇搭配，施工无法实施奇奇搭配，施工无法实施，不能保证工程质量，必须提出合理化建议设计变更14 注意梁的预埋件是否有遗漏，特别是公共建筑外墙，装修所要求的埋件。
埋件比植筋好，新建工程，少用或不用植筋。
植筋——是一种加固改造工艺，不是新建工艺，一个管理得好得项目部，应该避免新建植筋。
植筋技术出现在《混凝土结构加固设计规范》（GB 50367-2006）KL1(9)400*700φ8@100/200(4)4Φ20G4Φ14该梁某跨梁支座处原位标注为：梁上部2Φ20+6Φ25 6/2梁下部6Φ25φ8@100/150(4)请问该跨梁跨中的配筋截面图是怎样的？集中标注处的4Φ20表示为通长筋，但原位标注处只有2Φ20+6Φ25 6/2，如何保证通长筋配置？该跨的架立筋是怎么的？问题补充：我理解是不是这样的：根据原位标注，第一排有2根20和4根25的，其中2根20的放置在角部并通长，另外4根25的延伸至梁跨的1/3处，但其中有两根25的在跨中部位要各自分别连接一根20的以保证集中标注的4根通常筋。
第二排有2根25的延伸至梁跨的1/4处，但不知是摆放在角部还是中间？不知以上理解是否正确？还望高人指点！据说是最佳答案的：该跨梁的配筋是上部上一排纵筋是6Φ25，下一排纵筋是2Φ20，下部纵筋6Φ25，四肢箍8个间距150mm，加密区100mm。
2Φ20放角部，6Φ25放中部，构造筋G4Φ14 ，沿梁高每侧两根。
当梁的上部纵筋和下部纵筋为全跨相同，且多数跨配筋相同时，用集中标注，那么集中标注4Φ20适合多数跨。
对于少数不同配筋跨，就用原位标注，那么适合该跨。
此跨梁没有架立钢筋，架立筋在平面表示法中应该写在括号内。
请教下建筑结构梁平法施工图的识图问题~~~一个框架梁上写有:KL9a（1）350*600一级钢10间距100/200（4）4三级钢25；4三级钢25N2三级钢14（-0.260）（抱歉，钢筋等级的符号和间距符号打不出来）然后写的这些东西指到一个框架梁上，请问，这是什么意思？？在钢筋下料的时候应该如何计算？k是框架l是梁9a是编号350*600截面大小（1）跨数1跨箍筋加密区是100mm 非加密区200mm上面四个25圆三级钢；下面四个25圆的三级钢中间抗扭钢筋14mm 括号里是标高也可能是别的图纸说明里有d）梁的上部通长筋或架立筋。
所注规格与根数应根据结构受力要求及箍筋肢数等构造要求确定。
当同排纵筋中既有通长筋又有架立筋时，应采用加号“+”将两者相联，注写时须将梁角部纵筋写在加号的前面，架立筋写在加号后面的括号内。
当全部采用架立筋时，则将其全部写入括号内，因为架立筋与支座纵筋的搭接与纵筋之间的搭接长度是不同的。
如2 20+（2Φ12）常用于四肢箍时，2 20为梁角部通长筋，2Φ12为架立钢筋。
单跨非框架梁时的架立筋不必加括号。
当梁上部纵筋和下部纵筋均为通长筋，且多数跨相同时，可同时标注上部与下部通长筋的配筋值，用分号“；”将上部与下部通长筋隔开来，少数跨不同时，采用原位标注。
例如2 18；2 20表示上部配置2 18通长筋，下部配置2 20通长筋。
e）梁侧面纵向构造钢筋或受扭钢筋配置。
当梁腹板高度450mm时，须配置纵向构造钢筋，所注规格与根数应符合规范规定。
此项注写以大写字母G打头，紧跟注写设置在梁两个侧面的总配筋值，且对称配置，如G4Φ12表示梁每侧各配置2Φ12纵向构造钢筋。
当梁侧面需配置受扭纵向钢筋时，此项注写值以大写字母N打头，紧跟注写配置在梁两个侧面的总配筋值，且对称配置并同时满足梁侧面纵向构造钢筋的间距要求而不重复配置。
如N4 14表示梁每侧各配置2 14受扭纵筋。
受扭纵筋应按受拉考虑锚固与搭接，而架立钢筋锚固与搭接长度可取15 。
f）梁顶面标高相对于该结构楼面标高的高差值，有高差时，将其写入括号内。
如（-0.100）表示梁面标高比该结构层标高低0.1m。
D）梁原位标注内容为梁支座上部纵筋、下部纵筋、附加箍筋或吊筋及对集中标注的原位修正信息等。
a）梁支座上部纵筋，指该部位含通长筋在内的所有纵筋，标注在梁上方该支座处。
当上部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开。
当同排纵筋有两种直径时，用加号“+”将两种直径的纵筋相联，角部纵筋写在前面。
如6 22 4/2 表示上排为4 22，下排为2 22；2 22+2 18表示支座上部纵筋一排共4根，角筋为2 22，2 18置于中部。
当梁中间支座两边的上部纵筋不同时，须在支座两边分别标注；当梁中间支座两边的纵筋相同时，可仅在支座的一边标注配筋值。
当梁上部钢筋在某跨通长布置时，应在该跨梁的中间部位标注梁上部钢筋。
b）梁的下部纵筋标注在梁下部跨中位置。
当下部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开，当同排纵筋有两种直径时，用加号“+”将两种直径的纵筋相联，角部纵筋写在前面。
当下部纵筋均为通长筋，且集中标注中已注写时，则不需在梁下部重复做原位标注。
如图4-3第一跨下部纵筋6 25 2/4，则表示上一排纵筋为2 25，下一排纵筋为4 25，全部伸入支座锚固。
c）附加箍筋或吊筋应直接画在平面图中的主梁上，在引出线上注明其总配筋值（箍筋肢数注在括号内）。
当多数附加横向钢筋相同时，可在图纸上说明，仅对少数不同值在原位引注。
d）当梁上集中标注的内容一项或几项不适用于某跨或某悬挑部分时，则将其不同数值原位标注在该跨或该悬臂部位，根据原位标注优先原则，施工时应按原位标注数值取用。
E）井字梁一般由非框架梁组成，井字梁编号时，无论几根同类梁与其相交，均应作为一跨处理，井字梁相交的交点处不作为支座，如需设置附加箍筋时，应在平面图上注明。
柱上的框架梁作为井字梁的支座，此时井字梁可用单粗虚线表示（当井字梁高出板面时可用单粗实线表示）；作为其支座的框架柱上梁可采用双细虚线表示（当梁高出板面时可用双细实线表示）以便区分。
F）在梁平法施工图中，当局部梁布置过密无法注写时，可将过密区域用虚线框出，放大后再用平面注写方式表示。
2）、断面注写方式断面注写方式，就是在分标准层绘制的梁平面布置图上，分别在不同编号的梁中各选择一根用断面剖切符号引出配筋图，并在其上注写断面尺寸和配筋具体数值的方式来表达梁平面整体配筋。
断面注写方式既可单独使用，也可与平面注写方式结合使用。
实际工程设计中，常采用平面注写方式，仅对其中梁布置过密的局部或为表达异型断面梁的截面尺寸及配筋时采用断面注写方式表达。
对所有梁按表规定编号，从相同编号的梁中选一根梁，先将单边断面剖切符号及编号画在该梁上，再将断面配筋详图画在本图或其它图上。
当某梁的顶面标高与结构层标高不同时，尚应在梁的编号后注写梁顶面标高的高差（注写规定同前）。
在梁断面配筋详图上注写断面尺寸、上部筋、下部筋、侧面构造筋或受扭筋和箍筋的具体数值时，表达方式同前。
3）、其它规定A）为施工方便，凡框架梁的所有支座和非框架梁（不含井字梁）的中间支座上部纵筋的延伸长度取为：第一排非贯通筋从柱（梁）边起延伸长度为1/3 ；第二排非贯通筋的延伸长度为1/4 。
对于端支座为本跨净跨；对于中间支座相邻两跨较大跨的净跨值。
有特殊要求时应予以注明。
对于井字梁时，其端部支座钢筋和中间支座上部纵筋的延伸长度值，应由设计者在原位加注具体数值予以注明，采用平面注写方式时，则在原位标注支座上部纵筋后面括号内加注具体延伸长度值；当采用断面注写方式时，则在梁端截面配筋图上注写的上部纵筋后面括号内加注具体延伸长度值。
井字梁纵横两个方向梁相交处同一层面钢筋上下的交错关系，以及在该相交处两个方向梁箍筋的布置要求，均由设计者注明。
B）当两楼层之间设有层间梁时（如结构夹层位置处的梁），应将设置该部分梁的区域划出另行绘制结构平面布置图，然后在其上表达梁平法施工图。
C）当梁与填充墙需拉结时，其构造详图由设计者补充绘制。
4）、楼（屋）面梁平法施工图应表达的主要内容：A）轴线网：轴线编号、轴线尺寸及总尺寸等，并应与对应的建施平面一致。
B）各构件的布置，如柱（包括构造柱）、剪力墙、梁等，标注各构件的定位尺寸。
