A6-16-充电系统故障诊断

4. 充电系统故障诊断与修复
1）判断故障现象
4. 充电系统故障诊断与修复
2）检查充电插座是否正常 3）检查充电枪CC端子是否有故障
4. 充电系统故障诊断与修复
4. 充电系统故障诊断与修复
4）更换新的充电枪后
小结
• 1. 车辆充电异常是指电动车正确连接充电枪或充电桩后不能正 确对车辆进行充电。车辆充电异常故障现象可以分为三类：车 辆不能Ready、车辆不显示充电和车辆显示充电电流小。
2. 充电系统常见的故障
车辆充电异常是指电动车正确连接充电枪或充电桩后 不能正确对车辆进行充电。
车辆充电异常故障现象可以分为三类： ➢ 车辆不能Ready ➢ 车辆不显示充电 ➢ 车辆显示充电电流小
2. 充电系统常见的故障
2.1 车辆不能Ready ➢ VCU故障 ➢ 电池自身故障等。
2. 充电系统常见的故障
1. 充电系统的组成及基本原理
1.5 DC/DC
DC/DC变换器主要作用是完成320Vdc转换成14Vdc,向低压蓄电池及全车低 压用电设备供电；共有4处接线口，分别
为低压输出负极、低压输出正极、低压控制端、高压输入端。
1. 充电系统的组成及基本原理
1.6 动力电池系统 动力电池系统主要由动力电池模组、电池管理系统、 动 力电池箱及辅助元器件等四部分组成。
1. 充电系统的组成及基本原理
动力电池模组
电池单体：构成动力电池模块的最小单元。 电池模块：一组并联的电池单体组合，可作为一个单元替换。 电池模组：多个电池模块或单体电芯串联组成的一个组合体。 额定电压=单体电芯额定电压×单体电芯串联数； 电池容量=单体电芯容量×单体电芯并联数量； 电池总能量=动力电池系统的额定电压×动力电池系统容量。

发电机的拆 装与维修
第七节 充电系故障诊断
学习内容 充电系故障诊断基本方法 充电系常见故障诊断与排除 空载与负载性能诊断 交流发电机常见故障部位及检修
一、充电系故障诊断基本方法 1、利用充电指示灯诊断 （1）先预热发动机，起动发动机后，使其怠 速或将发电机转速控制在1200r／min左右运转 概述 10min，然后断开点火开关，使发动机停止运转； 交流发电机的结构 （2）再接通点火开关（将点火开关转到 交流发电机的工作原理 “ON”位，并不起动发动机），观察充电指示灯 交流发电机的工作特性 是否发亮。此时放电警告灯应当发亮，如果不亮， 交流发电机的电压调节器 说明充电指示灯线路或充电指示控制器有故障； 充电警告指示灯控制电路 （3）再次起动发动机，并逐渐升高发动机转 充电系故障诊断 交流发电机与调节器使用与维护 速（即逐渐加大油门），当发动机转速升高到 600r／min～800r／min（即发电机转速升高到 1200r／min～2000r／min）时，充电指示灯自动 熄灭，说明充电指示灯线路正常，发电机能够发 电。此时调节器工作是否正常，还需用电压表或 万用表进行检测诊断。
第七节 充电系故障诊断
学习内容 充电系故障诊断基本方法 充电系常见故障诊断与排除 空载与负载性能诊断 交流发电机常见故障部位及检修
3 充电电流过大 （1）故障现象 ① 在蓄电池不亏电的情况下，充电电流仍在10A以 概述 上； 交流发电机的结构 ② 蓄电池电解液损耗过快； ③ 分电器断电器触点经常烧蚀，各种灯泡经常烧 交流发电机的工作原理 交流发电机的工作特性 坏。 交流发电机的电压调节器 （2）判断步骤与方法 充电警告指示灯控制电路 充电电流过大的故障，一般都是调节器失调所致， 充电系故障诊断 所以在检查时，主要是对调节器进行检查。 交流发电机与调节器使用与维护 ① 对于装有晶体管调节器的充电系统，应检查发 电机与调节器是否匹配，如果无匹配问题，则应更换调 节器。 ② 对于装有触点式调节器的充电系统，应进行弹 簧弹力及衔铁间隙的调整，使之符合要求。

万方数据
２０１５年第１０期
里全些！壅兰皇塑墨竺垫堕堡堑塑丝堡型堑—！堡
２、充电系统故障及处理措施分析
根据上文针对当前蓄电池的故障和处理措施等进行全面 的分析，可以明确相关汽车电源系统故障诊断工作的改革方 向。下文将针对汽车电源系统故障诊断之中充电系统的常见 故障和解决的方案等进行分析，旨在更好的实现对相关工作 的全面改进和不断的完善增强。 充电指示灯不灭。故障表现为当发动机启动正常运转以 后，充电指示灯一直亮着。造成这种故障的原因主要就是发
的诸如活性物质的硫化以及脱落等情况，还需要对其极板进 行更换处理，而对于汽车电源系统故障诊断之中存在的其他 故障，则需要通过不同的手段和处理技术方案更好的实现对 相关问题的有效解决，真正意义上实现对汽车电源系统故障 诊断处理水准的增强。
１、汽车电源系统故障诊断及常见蓄电池故障处理 方式分析
明确汽车电源系统故障诊断的基本故障因素以及蓄电池 的主要故障处理措施，是真正意义上实现相关工作水准不断 增强的关键点，所以在实践当中还应当充分的对此环节的相 关内容进行深层次的研究。 硫化的常见现象是充满电的蓄电池放电时，电压急剧下 降，不能持续供给足够的电流；充电时，电解液温度较正常 时上升快，过早出现“沸腾”。 如果蓄电池电解液的纯度不
参考文献
针对１０个一级评价指标得分，做出雷达图，见图１。
［１】蒋慧强，庄明惠．主观评价法对汽车性能综合评价的应用【Ｊ】．汽车 与配件，２０１０，（１４）：４２—４３． 【２】秦康桂，杨军，白裕彬，伍操．主观评价在整车性能开发中的应用【ｃ】． 中国汽车工程学会年会论文集，２００９：８４１．８４６． 【３］周福庚，基于模糊综合评判对某商用车主观评价结果分析【Ｊ】．专用 图１ 汽车，２０１４，（１１）：１０８一１１２．

毕业论文论文题目：奥迪A6发动机电控系统工作原理与故障诊断系部：专业名称：班级：学号：姓名：指导教师：完成时间：年月目录一、概述 (1)二、奥迪A6发动机电控系统的组成与工作原理 (2)（一）奥迪A6发动机主要的电子控制系统 (2)（二）奥迪A6发动机电控系统的基本组成 (3)（三）奥迪A6发动机电控系统的工作原理 (9)三、奥迪A6发动机电控系统常见故障与诊断方法 (9)（一）发动机不能启动或启动困难的故障诊断 (9)（二）发动机怠速不稳或易熄火的故障诊断 (10)（三）发动机动力不足或加速不良的故障诊断 (13)（四）发动机爆震的故障诊断 (13)四、奥迪A6电控系统故障案例分析与诊断 (15)（一）热车易熄火、熄火后不易启动故障案例分析与诊断 (15)（二）动力不足、加速不良故障案例分析与诊断 (16)结束语.............................................................................................. .19参考文献.......................................................................................... .20奥迪A6发动机电控系统工作原理与故障诊断摘要：电控发动机的应用使得发动机故障大大降低，提高了发动机的动力性、燃油经济性；改善了发动机的加速、减速性能以及启动性能。

本论文围绕着奥迪A6发动机电控系统的工作原理与故障诊断，介绍了奥迪A6发动机电控系统的组成与工作原理，发动机电控系统常见故障的诊断以及具体案例的分析与诊断等。

关键词:奥迪A6发动机电控系统；发动机电控系统组成；工作原理；故障诊断一、概述汽车作为现代人的代步工具已经越来越普及，越来越成为我们生活中的一部分，随着科技的发展呈结构复杂化、系统功能多样化、控制自动化和智能化、显示信息智能化发展，电子控制系统在汽车中占有越来越重要的地位，由以机械故障为主体发展为以电控系统故障为主体，为了改变和突破发动机电控系统故障诊断的传统观点，以现代故障诊断理论和技术为基础，建立科学、系统、合理、完善的发动机故障检测诊断系统，已成为目前汽车发动机故障检测诊断行业的必然要求。

4　结语学、训、赛一体化教学模式将知识内容与技术、技能培养相融合，理论和实践教学场所相融合，实训内容与竞赛内容相融合，将理论教学和实践教学的功能相互交叉，知识、技术和技能培养的落脚点相互交叉，竞赛评价反馈、实训评价反馈对理论学习的促进作用相互交叉，通过设置模块化的“专业核心教学与训练项目”实现理论学习和实训学习、竞赛的统一，实现了多元整合。

（收稿日期：2019-12-27）图2　学、训、赛一体化教学模式1　汽车充电系统的功能与组成汽车上装有大量的用电设备，例如起动机、灯光系统、后窗加热系统及导航系统。

充电系统为这些用电设备提供电能，同时还为蓄电池充电。

充电系统通常由发动机、发电机、蓄电池、点火开关和充电警告灯组成。

发电机由发动机驱动，所产生的电能输送给用电器，发电机输出电量的多少取决于用电器的电量消耗和蓄电池的电量亏损。

一般来说，发电机至少要输出100 A 的电流才能满足所有车载用电器的工作及为完全放电的蓄电池充电。

蓄电池充满电后，如果车上的用电器全部关闭，发电机的输出电流几乎为零。

如果车上有用电器在工作，则发电机向蓄电池输出的能量相应减少，如图1所示，鼓风机工作时发电机流向蓄电池的充电量小，鼓风机不工作时充电量大。

2　充电系统故障诊断如果发动机出现无法起动，或起动后充电指示灯常亮的情况，很可能是充电系统出现了问题。

充电系统的故障可能位于以下部件：蓄电池、发电机和电缆等处。

通常在诊断开始前应先阅读维修手册，了解充电系统的诊断操作和系统参数。

汽车充电系统的故障诊断温州好德宝汽车服务有限公司　叶　友2.1　发电机的结构组成发电机是电能的输出端，是整个充电系统的关键部件。

发电机一般有3个接线端，如图2所示，其中正极输出端（B+）与蓄电池正极相连；转子励磁电压控制端（D+）连接励磁绕组用于控制转子的磁场强度，进而控制发电机的输出电压；第3个是发电机负极接地端（D-）。

2.2　充电指示灯当点火钥匙转到“ON ”挡但发动机未起动或发动机工作时的充电指示灯状态可以帮助判断充电系统的故障类型。

低压蓄电池充电系统故障诊断流程1.首先，检查充电器的工作状态和连接线路是否正常。

First, check the working status of the charger andwhether the connection lines are normal.2.确认充电器是否正常工作，观察充电状态指示灯是否亮起。

Confirm if the charger is working properly and observe if the charging status indicator lights up.3.如果充电器正常工作，但蓄电池未充电，请检查蓄电池连接线路是否松动或损坏。

If the charger is working properly but the battery is not charging, check if the battery connection lines are loose or damaged.4.检查蓄电池的接线端子是否生锈或腐蚀，清洁端子并重新连接。

Check if the battery terminals are rusted or corroded, clean the terminals and reconnect.5.使用多用途电表测试充电器输出电压和电流是否正常。

Use a multimeter to test if the charger output voltage and current are normal.6.若充电器输出异常，请检查充电器主要元件和电路是否受损或烧坏。

If the charger output is abnormal, check if the charger main components and circuits are damaged or burnt out.7.检查蓄电池的电压和电解液是否正常，需要注意安全防护。

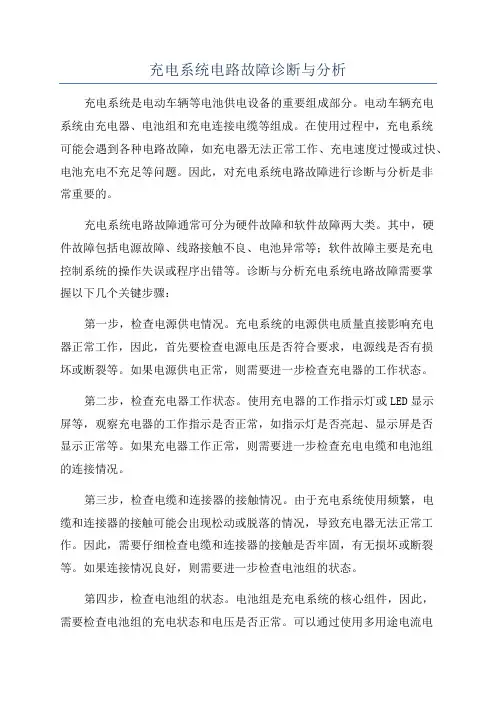

充电系统电路故障诊断与分析充电系统是电动车辆等电池供电设备的重要组成部分。

电动车辆充电系统由充电器、电池组和充电连接电缆等组成。

在使用过程中，充电系统可能会遇到各种电路故障，如充电器无法正常工作、充电速度过慢或过快、电池充电不充足等问题。

因此，对充电系统电路故障进行诊断与分析是非常重要的。

充电系统电路故障通常可分为硬件故障和软件故障两大类。

其中，硬件故障包括电源故障、线路接触不良、电池异常等；软件故障主要是充电控制系统的操作失误或程序出错等。

诊断与分析充电系统电路故障需要掌握以下几个关键步骤：第一步，检查电源供电情况。

充电系统的电源供电质量直接影响充电器正常工作，因此，首先要检查电源电压是否符合要求，电源线是否有损坏或断裂等。

如果电源供电正常，则需要进一步检查充电器的工作状态。

第二步，检查充电器工作状态。

使用充电器的工作指示灯或LED显示屏等，观察充电器的工作指示是否正常，如指示灯是否亮起、显示屏是否显示正常等。

如果充电器工作正常，则需要进一步检查充电电缆和电池组的连接情况。

第三步，检查电缆和连接器的接触情况。

由于充电系统使用频繁，电缆和连接器的接触可能会出现松动或脱落的情况，导致充电器无法正常工作。

因此，需要仔细检查电缆和连接器的接触是否牢固，有无损坏或断裂等。

如果连接情况良好，则需要进一步检查电池组的状态。

第四步，检查电池组的状态。

电池组是充电系统的核心组件，因此，需要检查电池组的充电状态和电压是否正常。

可以通过使用多用途电流电压表等工具对电池组进行检测。

如果电池组正常，则可以确定故障可能出现在其他地方。

最后，如果以上步骤均无法确定故障原因，需要进一步采用故障排除的方法，如检查充电器的电路板、替换故障组件等。

此外，还可以通过充电控制系统的故障代码等信息，结合电路图来进行深入的故障诊断与分析。

总之，充电系统电路故障的诊断与分析需要综合考虑硬件和软件等多个方面的因素。

只有通过系统性的检查和分析，才能找到故障的具体原因，并采取相应的修复措施。

1.电动汽车的充电速度只与充电桩的功率有关。（）
2.电池管理系统可以在电池过热时自动停止充电。（）
3.电动汽车只能使用专门的充电桩进行充电。（）
4.快速充电对电池的寿命没有影响。（）
5.无线充电技术可以实现电动汽车的非接触式充电。（√）
6.在任何天气条件下，都可以正常使用电动汽车的充电设备。（×）
7.电动汽车充电系统的故障诊断只能通过专业的诊断设备完成。（×）

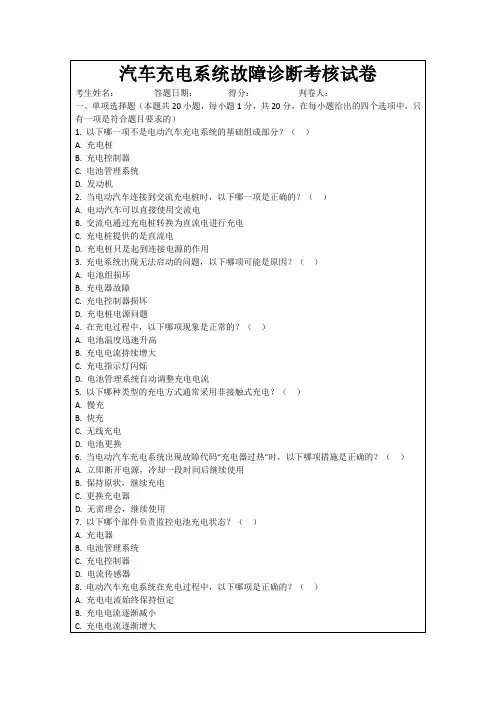

C.更换充电器
D.无需理会，继续使用
7.以下哪个部件负责监控电池充电状态？（）
A.充电器
B.电池管理系统
C.充电控制器
D.电流传感器
8.电动汽车充电系统在充电过程中，以下哪项是正确的？（）
A.充电电流始终保持恒定
B.充电电流逐渐减小
C.充电电流逐渐增大
D.充电电流先增大后减小
9.以下哪种情况可能导致充电系统充电效率降低？（）
D.充电器散热不良
3.电动汽车的充电过程通常分为哪几个阶段？（）
A.预充电
B.快速充电
C.恒压充电
D.恒流充电
4.以下哪些部件属于充电桩的关键组成部分？（）
A.电缆和插头
B.充电控制器
C.显示屏
D.通讯模块
5.以下哪些措施可以提高电动汽车充电系统的安全性？（）
A.定期检查充电设备
B.使用带有保护功能的充电器
A.无线充电
B.自动充电
C.快速充电
D.智能充电管理
15.以下哪些因素可能导致电动汽车充电过程中的电池损坏？（）
A.过充
B.过放
C.过热
D.充电电流不稳定
16.以下哪些部件可能会在控制器
D.电缆
17.以下哪些条件是电动汽车充电站设计时需要考虑的？（）

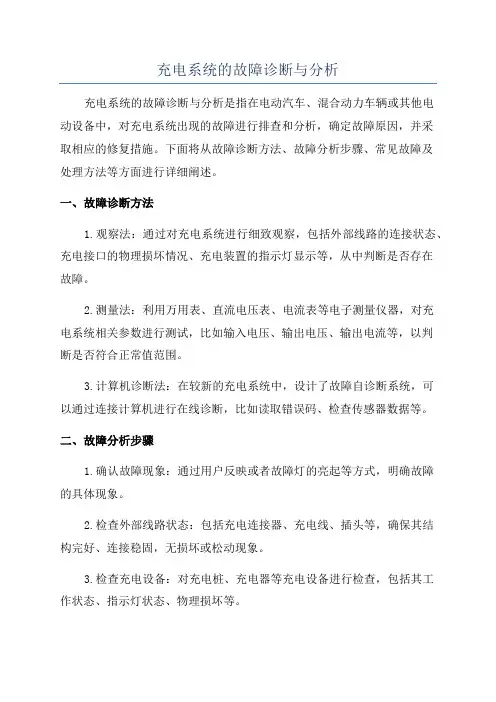

充电系统的故障诊断与分析充电系统的故障诊断与分析是指在电动汽车、混合动力车辆或其他电动设备中，对充电系统出现的故障进行排查和分析，确定故障原因，并采取相应的修复措施。

下面将从故障诊断方法、故障分析步骤、常见故障及处理方法等方面进行详细阐述。

一、故障诊断方法1.观察法：通过对充电系统进行细致观察，包括外部线路的连接状态、充电接口的物理损坏情况、充电装置的指示灯显示等，从中判断是否存在故障。

2.测量法：利用万用表、直流电压表、电流表等电子测量仪器，对充电系统相关参数进行测试，比如输入电压、输出电压、输出电流等，以判断是否符合正常值范围。

3.计算机诊断法：在较新的充电系统中，设计了故障自诊断系统，可以通过连接计算机进行在线诊断，比如读取错误码、检查传感器数据等。

二、故障分析步骤1.确认故障现象：通过用户反映或者故障灯的亮起等方式，明确故障的具体现象。

2.检查外部线路状态：包括充电连接器、充电线、插头等，确保其结构完好、连接稳固，无损坏或松动现象。

3.检查充电设备：对充电桩、充电器等充电设备进行检查，包括其工作状态、指示灯状态、物理损坏等。

4.测试参数数值：利用电子测量仪器对充电系统各项参数进行测试，判断其是否符合规定范围。

5.判断故障原因：根据测试结果和经验判断，确定故障原因，比如连接线路断开、设备损坏等。

6.修复措施：根据故障原因，采取相应的修复措施，比如调整连接线路、更换充电设备等。

三、常见故障及处理方法1.充电接口损坏：导致无法正常连接充电线，此时需要更换充电接口。

2.充电桩输入电压不稳定：导致输出电压无法保持恒定，此时需要检查电网供电情况，或者更换充电桩。

3.充电器输出电流过大：可能是充电器内部故障导致，需要更换充电器。

4.充电线路断开：导致无法正常传送电能，需要重新连接或更换断开部分。

5.输电线路过热：可能是输电线路负载过大或损坏导致，需要检查线路负载情况，或者更换线路。

6.充电设备指示灯异常：可能是故障指示灯亮起，表示故障，需要根据故障指示灯表明的故障原因进行排除。

随着国家政策的调整，新能源汽车越来越普遍，其中纯电动汽车就占据了很大的比例。

纯电动汽车的充电也逐渐成为大家关注的内容，为了使用方便，纯电动汽车一般配有2个充电口，即交流充电口（慢充）和直流充电口（快充），本文简要介绍了2种充电系统的接头端子含义，阐述了大致的充电过程，同时列出了充电系统常见故障及检修方法，谨供参考。

一、充电系统简介纯电动汽车充电系统可以分成2大部分，分别为充电设施主要包括充电桩、充电线束，和车载充电装置，包括车载充电器、高压控制盒、动力电池、DC/DC转换器、低压蓄电池以及各种高压线束和低压控制线束等。

充电系统的结构组成如图1所示。

纯电动汽车动力电池出现电量不足时的处理方法主要有直流快速充电、交流慢速充电以及更换电池的方式等。

直流充电系统和交流充电系统的区别在于：直流充电系统（快充）主要是通过充电站的充电桩将直流高压电直接通过位于汽车车身前部的直流充电口给动力电池充电，但由于充电方式的限制，只能解决应急，快速充电到动力电池恢复80％左右的电量，并且对动力电池损伤较大。

交流充电系统（慢充）主要是将交流充电桩的充电接头接入位于车身后部侧边的交流充电口，通过车载充电器将220V交流电转为直流电给动力电池进行充电，这种方式能将动力电池的电量充满，并且对动力电池损伤小，时间允许时，推荐使用交流充电方式。

二、交流充电系统工作过程交流充电系统的接口按国标GB/T 20234.2-2011使用7针接口，端子分别是CP、CC、N、L、NC1、NC2和PE，其接口形状及含义如图所示。

交流充电系统与车载充电机之间的接口及端子含义，如图所示。

该端口使用6针接头，其中端子CC、CP、PE、L、N等端子与车辆充电接口的相应端子分别相连，但4号端子是空脚。

交流充电系统工作电路，如图所示，充电桩中的供电控制装置通过检测CC连接确认信号后，把S1开关从12V端切换到PWM端；当检测点1电压降到6V时，充电桩控制K1、K2开关闭合输出电流。

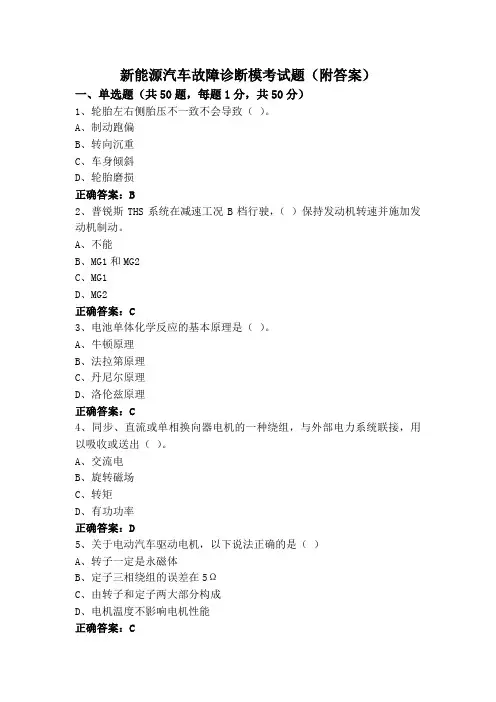

新能源汽车故障诊断模考试题（附答案）一、单选题（共50题，每题1分，共50分）1、轮胎左右侧胎压不一致不会导致（）。

A、制动跑偏B、转向沉重C、车身倾斜D、轮胎磨损正确答案：B2、普锐斯THS系统在减速工况B档行驶，（）保持发动机转速并施加发动机制动。

A、不能B、MG1和MG2C、MG1D、MG2正确答案：C3、电池单体化学反应的基本原理是（）。

A、牛顿原理B、法拉第原理C、丹尼尔原理D、洛伦兹原理正确答案：C4、同步、直流或单相换向器电机的一种绕组，与外部电力系统联接，用以吸收或送出（）。

A、交流电B、旋转磁场C、转矩D、有功功率正确答案：D5、关于电动汽车驱动电机，以下说法正确的是（）A、转子一定是永磁体B、定子三相绕组的误差在5ΩC、由转子和定子两大部分构成D、电机温度不影响电机性能正确答案：C6、电动汽车助力转向系统的工作特点是：转速越低，助力（），转速越高，助力（）.A、越大越小B、越小越大C、越小越小D、越大越大正确答案：A7、电动汽车充电时，当插入供电插头或车辆插头时，（）应最先连接。

A、接地端子B、相线端子C、中性端子D、控制导引端子正确答案：A8、放电工装的使用时，测试灯（），表示完成放电。
