电阻器的选用方法电阻器是电子电路中常用的元件，用于限制电流、调节电压和分压等。
在选择电阻器时，需要考虑电阻值、功率、精度和尺寸等因素。
本文将详细介绍电阻器的选用方法。
我们需要确定所需的电阻值。
电阻值的选择应根据电路设计的要求来确定。
对于直流电路，可以根据欧姆定律计算所需电阻值。
对于交流电路，则需要考虑阻抗和相位的影响。
功率是选择电阻器的另一个重要参数。
功率与电阻器的尺寸和材料有关。
较大功率的电阻器通常较大，因此在选择时需要考虑电路的空间限制。
如果功率超过电阻器额定功率，可能会导致电阻器过热甚至损坏。
精度也是电阻器选择的一个关键因素。
电阻器的精度通常以百分比表示，如1%、5%等。
在一些对电阻值要求较高的应用中，需要选择精度较高的电阻器。
例如，需要进行精确测量的仪器和传感器。
还需要考虑电阻器的温度系数。
电阻器的电阻值会随环境温度的变化而变化。
温度系数是指单位温度变化时电阻值的变化率。
对于温度变化较大的环境，需要选择具有较小温度系数的电阻器。
在实际应用中，电阻器的尺寸也是需要考虑的因素。
较大功率的电阻器通常较大，而较小功率的电阻器较小。
因此，在选择电阻器时，需要根据电路的空间限制和散热要求来确定尺寸。
还有一些特殊要求需要考虑。
例如，有些应用对电阻器的噪声要求较低，需要选择低噪声的电阻器。
另外，有些电阻器具有可调节电阻值的特性，可以根据需要进行调节。
选择电阻器需要考虑电阻值、功率、精度、温度系数、尺寸和特殊要求等因素。
根据具体的应用需求，选择合适的电阻器可以确保电路的稳定性和性能。
在选择电阻器时，可以参考电阻器的规格参数和厂家提供的技术资料，以便做出正确的选择。
电阻器的选用方法包括确定电阻值、功率、精度、温度系数、尺寸和特殊要求等因素。
在选择过程中，需要根据具体的应用需求来进行权衡和选择，以确保电路的正常工作和性能。
通过合理选择电阻器，可以提高电路的可靠性和稳定性。

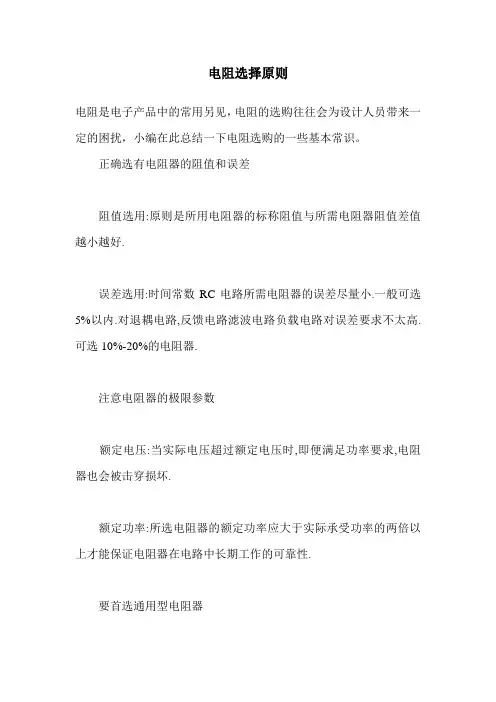

电阻选择原则
电阻是电子产品中的常用另见，电阻的选购往往会为设计人员带来一定的困扰，小编在此总结一下电阻选购的一些基本常识。
正确选有电阻器的阻值和误差
阻值选用:原则是所用电阻器的标称阻值与所需电阻器阻值差值越小越好.
误差选用:时间常数RC电路所需电阻器的误差尽量小.一般可选5%以内.对退耦电路,反馈电路滤波电路负载电路对误差要求不太高.可选10%-20%的电阻器.
注意电阻器的极限参数
额定电压:当实际电压超过额定电压时,即便满足功率要求,电阻器也会被击穿损坏.
额定功率:所选电阻器的额定功率应大于实际承受功率的两倍以上才能保证电阻器在电路中长期工作的可靠性.
要首选通用型电阻器
通用型电阻器种类较多、规格齐全、生产批量大,且阻值范围、外观形状、体积大小都有挑选的余地,便于采购、维修.
根据电路特点选用
高频电路:分布参数越小越好,应选用金属膜电阻、金属氧化膜电阻等高频电阻.
低频电路:绕线电阻、碳膜电阻都适用.
功率放大电路、偏置电路、取样电路:电路对稳定性要求比较高,应选温度系数小的电阻器.
退耦电路、滤波电路:对阻值变化没有严格要求,任何类电阻器都适用.
根据电路板大小选用电阻
根据电路板的大小选择电阻，以免对线路板带来不必要的负担。
电阻器的选用方法电阻器是电子电路中常用的一种元件，它的主要作用是限制电流、降低电压、分压和消耗功率等。
在实际应用中，我们需要根据具体的需求来选用合适的电阻器。
本文将从几个方面介绍电阻器的选用方法。
选用电阻器需要考虑的一个重要因素是电阻值。
电阻器的电阻值通常用欧姆（Ω）来表示，常见的有几十欧姆、几百欧姆、几千欧姆等。
在选用电阻器时，我们需要根据电路的要求来确定所需的电阻值。
一般来说，如果需要限制电流或降低电压，就需要选用较大的电阻值；如果需要分压，就需要选用适当的电阻比例。
选用电阻器还需要考虑功率。
电阻器的功率是指电阻器能够承受的最大功率。
功率通常用瓦特（W）来表示，常见的有1/8W、1/4W、1/2W、1W等。
在选用电阻器时，我们需要根据电路中的最大功率来确定所需的功率。
如果电路中的功率较小，选用较小功率的电阻器即可；如果电路中的功率较大，就需要选用功率较大的电阻器，以确保电阻器能够正常工作而不受损坏。
选用电阻器还需要考虑其温度系数。
温度系数是指电阻器电阻值随温度变化的程度。
温度系数通常用ppm/℃（百万分之一/摄氏度）来表示，常见的有50ppm/℃、100ppm/℃、200ppm/℃等。
在选用电阻器时，我们需要根据电路的温度变化范围来确定所需的温度系数。
如果电路的温度变化较小，选用温度系数小的电阻器即可；如果电路的温度变化较大，就需要选用温度系数较高的电阻器，以确保电阻器的电阻值不会因温度变化而发生较大偏差。
选用电阻器还需要考虑其封装形式。
电阻器的封装形式有多种，常见的有贴片式、插件式、轴向式等。
在选用电阻器时，我们需要根据电路板的布局和安装方式来确定所需的封装形式。
如果电路板空间较小，选用贴片式电阻器可以节省空间；如果电路板上有插针孔，就需要选用插件式电阻器；如果电路板需要手工焊接，就需要选用轴向式电阻器。
选用电阻器还需要考虑其可靠性和成本。
可靠性是指电阻器的性能稳定性和使用寿命。
在选用电阻器时，我们需要选择品牌知名度较高、质量可靠的产品。
常用电阻器
常用电阻器指的是具有一定固定阻值的电阻器，通常用来限制电流、分压、衰减信号等。
以下是一些常见的电阻器类型：
1. 碳膜电阻器：碳膜电阻器是最常见的电阻器之一，它的阻值范围广泛，从几欧姆到几百兆欧姆都有。
碳膜电阻器具有较好的稳定性和耐久性，适用于一般的低功率应用。
2. 金属膜电阻器：金属膜电阻器是一种使用金属膜作为阻值材料的电阻器。
相比碳膜电阻器，金属膜电阻器具有更好的精确度、稳定性和高温特性。
它适用于需要更高精度和稳定性的电路设计。
3. 金属氧化物膜电阻器（MOX电阻器）：金属氧化物膜电阻器是一种使用金属氧化物膜作为阻值材料的电阻器。
它具有较高的功率承受能力和温度特性，适用于高功率和高温环境下的应用。
4. 有线绕制电阻器：有线绕制电阻器是一种使用金属线材绕制成螺旋形的电阻器，通过改变长度和直径来调节阻值。
它具有较高的功率承受能力和较低的温度系数，适用于高功率和高温环境下的应用。
5. 可变电阻器：可变电阻器（也称为电位器）是一种可以调节阻值的电阻器，常用于精确调节电路的工作状态。
根据结构不同，可变电阻器可以分为旋转式和滑动式两种类型。
这些是一些常见的电阻器类型，根据具体的应用需求和电路设计，选取适合的电阻器可以达到更好的效果。
怎样选择适合的电阻器在选择电阻器之前，我们需要了解什么是电阻器以及在电路中的作用。
首先，电阻器是一种电子元件，用于限制电流的流动。
其基本原理是通过电阻材料的电阻值来调节电流的大小。
电阻器在电路中具有降低电压、分流电流、匹配电阻和稳定电流等多种作用。
一、确定电阻器的类型在选择适合的电阻器之前，我们首先需要确定所需的电阻器类型。
常见的电阻器类型有固定电阻器和可调电阻器两种。
固定电阻器在制造时已经设定了固定的电阻值，无法随意调节。
可调电阻器则可以通过调整旋钮或滑动器来改变电阻值。
二、评估电阻器的额定功率在选择电阻器时，我们还需要考虑其额定功率。
电阻器的额定功率表示电阻器能够承受的最大功率。
当电流通过电阻器时，会产生一定的功率损耗，这会导致电阻器发热。
如果电阻器的功率超过了其额定功率，可能会导致电阻器过热甚至烧坏。
因此，我们需要根据具体的电路要求，选择符合额定功率的电阻器。
三、确定电阻值电阻值是选择电阻器时最关键的考虑因素之一。
电阻值决定了所需的电阻器来限制电路中的电流流动。
在选择电阻值时，我们需要根据电路中的电流和电压来计算。
根据欧姆定律，电阻值等于电压与电流的比值。
例如，如果我们要限制电路中的电流为1 mA，并且电压为10V，那么所需的电阻值为10 kΩ（千欧姆）。
此时，我们可以选择最接近或略大于这个数值的电阻器。
四、选择适当的电阻器材料电阻器材料的选择也对电路性能有影响。
常见的电阻器材料有碳膜电阻器、金属膜电阻器和金属氧化物膜电阻器等。
碳膜电阻器具有良好的稳定性和低噪声，适用于一般应用。
金属膜电阻器具有更高的精度和稳定性，适用于对电阻精度要求较高的电路。
金属氧化物膜电阻器具有高功率和良好的温度特性，适用于高功率电路和高温环境。
五、考虑尺寸和包装在选择电阻器时，我们还需要考虑其尺寸和包装形式。
尺寸取决于电路板上可用的空间大小，因此我们需要选择适合的尺寸以确保电阻器能够正确安装。
包装形式有贴片式、插件式和轴向式等，根据具体应用场景选择适当的包装形式。
电气元件参数计算及选择引言电气元件是电路中至关重要的组成部分，电路的性能和稳定性都直接受到电气元件的参数选择和计算的影响。
本文将重点介绍电气元件参数的计算方法和常见的选择标准，以帮助工程师们正确选择和使用电气元件，提高电路的性能和可靠性。
电阻器参数计算和选择电阻值的计算电阻器的颜色代码电阻器通常使用颜色代码来表示其电阻值。
颜色代码由4个带有不同颜色的环组成，每个环代表一个数字。
通过查阅颜色代码表，我们可以将颜色转化为对应的数字，然后计算出电阻器的电阻值。
电阻值的计算公式电阻值的计算公式为：R = R1 * R2 / (R1 + R2)，其中R1和R2分别为两个并联的电阻。
电阻器的功率计算在选择电阻器时，还需要考虑其功率承载能力。
一般来说，功率较大的电阻器可以承载较高的功率，但也会较大且较贵。
功率的计算公式为：P= I^2 * R，其中P为功率，I为通过电阻器的电流，R为电阻值。
电阻器的温度系数电阻器的电阻值会随着温度的变化而变化，这就是温度系数。
温度系数可通过查阅电阻器的数据手册获取，通常以ppm/℃表示。
当温度上升时，电阻器的电阻值会发生变化，这需要在电路设计中进行补偿或选择温度系数较小的电阻器。
电容器参数计算和选择电容值的计算电容器的容量表示电容器的容量通常以法拉(F)为单位，但在电路设计中，我们常使用更小的单位，如微法(F)、纳法(F)等。
计算电容值的公式为：C = Q / V，其中C为电容值，Q为电容器的电荷量，V为电容器的电压。
电容器的标准值系列电容器的标准值系列是指按照国际电工委员会推荐的一系列电容值，以符合工程实际需求。
常用的标准值系列有E12、E24、E96等。
选择合适的标准值系列可以简化电容器的选择和采购工作。
电容器的介质选择根据电容器的介质不同，其性能和适用场景也有所差异。
常见的电容器介质有铝电解电容器、陶瓷电容器、聚酯电容器等。
在选择电容器时，需要根据电路的要求，考虑介质的电容稳定性、频率特性、工作温度范围等因素。
电阻器选型指导书电阻器选型指导书1-引言电阻器是电路中常用的 passif compenent 之一，其主要作用是控制电流、分压和防止过电流流经元件。
本指导书旨在提供电阻器选型的详细指导，并介绍选型的一些关键考虑因素。
以下是本指导书的内容。
2-电阻器基础知识2-1 电阻器定义电阻器是一种用于电路中的电子元器件，它能够产生一个固定的电阻值，限制电流的通过。
2-2 电阻器类型2-2-1 固定电阻器固定电阻器具有固定的电阻值，无法调节。
2-2-2 可调电阻器可调电阻器允许调整其电阻值，以满足特定的电路要求。
3-电阻器选型关键考虑因素3-1 电阻值电阻器的电阻值应根据电路的要求进行选型。
选择一个过小或过大的电阻值都会导致电路工作异常。
3-2 功率电阻器的功率值取决于其所能承受的最大功率，选型时必须确保电阻器能够承受电路中的功率峰值。
3-3 精度电阻器的精度代表其实际阻值与标称阻值之间的差异。
对于需要高精度的电路应该选择具有较低精度的电阻器。
3-4 温度系数电阻器的温度系数代表其阻值随温度变化的程度。
对于对温度敏感的电路，应该选择具有较小温度系数的电阻器。
3-5 封装类型电阻器的封装类型应根据电路板设计和组装要求进行选型。
4-电阻器选型流程4-1 确定电路的需求和规格4-2 确定电阻值范围4-3 确定功率需求4-4 确定精度要求4-5 考虑温度系数要求4-6 选择适合的封装类型4-7 根据以上条件，选择合适的电阻器型号5-附件本文档无附件。
6-法律名词及注释6-1 Passif Compenent是指电路中不需要外部电源供电的元件，如电阻器、电容器等。
6-2 电流电荷在单位时间内经过某一横截面的数量。
单位为安培（A）。
6-3 分压电路中使用电阻器将电压分成不同比例的两部分。
6-4 过电流超过电路中元件所能承受的最大电流的现象。
7-结束语本文档详细介绍了电阻器选型的重要因素和流程，希望能为用户在进行电阻器选型时提供指导。
常用电阻器的种类
电阻器是一种常用的电子元件，用于控制电路中的电流流量。
根据不同的应用场景和要求，电阻器有多种不同的种类。
以下是常用电阻器的种类：
1. 固定电阻器：这是最常见的电阻器，通常用于稳定电源、分压和限制电流等应用。
2. 可变电阻器：这种电阻器可以通过旋转或滑动来改变电阻值，通常用于音量控制、亮度控制和调节电路增益等应用。
3. 热敏电阻器：这种电阻器的电阻值随温度的变化而变化，通常用于温度测量和控制应用。
4. 光敏电阻器：这种电阻器的电阻值随光强的变化而变化，通常用于光敏控制和测量应用。
5. 电位器：这种电阻器可以通过旋转来改变电阻值，通常用于调节电压和电流等应用。
6. 变压器电阻器：这种电阻器可以通过变换电压来改变电阻值，通常用于功率控制和变压器调节应用。
以上是常用的电阻器种类，不同种类的电阻器在电路应用中具有不同的特点和优势，选择合适的电阻器可以更好地满足应用需求。
- 1 -。

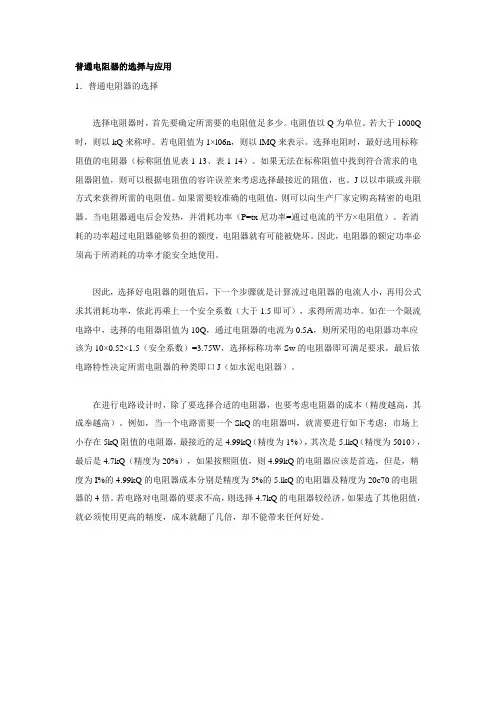

普通电阻器的选择与应用1．普通电阻器的选择选择电阻器时，首先要确定所需要的电阻值足多少。
电阻值以Q为单位。
若大于1000Q 时，则以kQ来称呼。
若电阻值为1×l06n，则以lMQ来表示。
选择电阻时，最好选用标称阻值的电阻器（标称阻值见表1-13、表1-14）。
如果无法在标称阻值中找到符合需求的电阻器阻值，则可以根据电阻值的容许误差来考虑选择最接近的阻值，也。
J以以串联或并联方式来获得所需的电阻值。
如果需要较准确的电阻值，则可以向生产厂家定购高精密的电阻器。
当电阻器通电后会发热，并消耗功率（P=tx尼功率=通过电流的平方×电阻值）。
若消耗的功率超过电阻器能够负担的额度，电阻器就有可能被烧坏。
因此，电阻器的额定功率必须高于所消耗的功率才能安全地使用。
因此，选择好电阻器的阻值后，下一个步骤就是计算流过电阻器的电流人小，再用公式求其消耗功率，依此再乘上一个安全系数（大于1.5即可），求得所需功率。
如在一个限流电路中，选择的电阻器阻值为10Q，通过电阻器的电流为0.5A，则所采用的电阻器功率应该为10×0.52×1.5（安全系数）=3.75W，选择标称功率Sw的电阻器即可满足要求，最后依电路特性决定所需电阻器的种类即口J（如水泥电阻器）。
在进行电路设计时，除了要选择合适的电阻器，也要考虑电阻器的成本（精度越高，其成奉越高）。
例如，当一个电路需要一个SkQ的电阻器叫，就需要进行如下考虑：市场上小存在5kQ阻值的电阻器，最接近的足4.99kQ（精度为1%），其次是5.lkQ（精度为5010），最后是4.7kQ（精度为20%），如果按熙阻值，则4.99kQ的电阻器应该是首选，但是，精度为I%的4.99kQ的电阻器成本分别是精度为5%的5.lkQ的电阻器及精度为20c70的电阻器的4倍。
若电路对电阻器的要求不高，则选择4.7kQ的电阻器较经济。
如果选了其他阻值，就必须使用更高的精度，成本就翻了几倍，却不能带来任何好处。
电阻器选择1．固定电阻器的选用固定电阻器有多种类型，选择哪一种材料和结构的电阻器，应根据应用电路的具体要求而定。
高频电路应选用分布电感和分布电容小的非线绕电阻器，例如碳膜电阻器、金属电阻器和金属氧化膜电阻器等。
高增益小信号放大电路应选用低噪声电阻器，例如金属膜电阻器、碳膜电阻器和线绕电阻器，而不能使用噪声较大的合成碳膜电阻器和有机实心电阻器。
线绕电阻器的功率较大，电流噪声小，耐高温，但体积较大。
普通线绕电阻器常用于低频电路或中作限流电阻器、分压电阻器、泄放电阻器或大功率管的偏压电阻器。
精度较高的线绕电阻器多用于固定衰减器、电阻箱、计算机及各种精密电子仪器中。
所选电阻器的电阻值应接近应用电路中计算值的一个标称值，应优先选用标准系列的电阻器。
一般电路使用的电阻器允许误差为±5%~±10%。
精密仪器及特殊电路中使用的电阻器，应选用精密电阻器。
所选电阻器的额定功率，要符合应用电路中对电阻器功率容量的要求，一般不应随意加大或减小电阻器的功率。
若电路要求是功率型电阻器，则其额定功率可高于实际应用电路要求功率的1~2倍。
电阻分类电阻器有不同的分类方法。
按材料分，有碳膜电阻、水泥电阻、金属膜电阻和线绕电阻等不同类型；按功率分，有 1/2W、 1/4W、 1/8W、1/16W 、1W、2W等额定功率的电阻；按电阻值的精确度分，有精确度为± 5%、± 10%、± 20%等的普通电阻，还有精确度为± 0.1%、± 0.2%、± 0.5%、± l%和± 2%等的精密电阻。
电阻的类别可以通过外观的标记识别。
电阻器的种类有很多，通常分为三大类：固定电阻，可变电阻，特种电阻。
在电子产品中，以固定电阻应用最多。
而固定电阻以其制造材料又可分为好多类，但常用、常见的有RT型碳膜电阻、RJ型金属膜电阻、RX型线绕电阻，还有近年来开始广泛应用的片状电阻。
型号命名很有规律，第一个字母R代表电阻；第二个字母的意义是：T－碳膜，J－金属，X－线绕，这些符号是汉语拼音的第一个字母。
在国产老式的电子产品中，常可以看到外表涂覆绿漆的电阻，那就是RT型的。
而红颜色的电阻，是RJ型的。
一般老式电子产品中，以绿色的电阻居多。
为什么呢？这涉及到产品成本的问题，因为金属膜电阻虽然精度高、温度特性好，但制造成本也高，而碳膜电阻特别价廉，而且能满足民用产品要求。
电阻器当然也有功率之分。
常见的是1/8瓦的“色环碳膜电阻”，它是电子产品和电子制作中用的最多的。
当然在一些微型产品中，会用到1/16瓦的电阻，它的个头小多了。
再者就是微型片状电阻，它是贴片元件家族的一员，以前多见于进口微型产品中，现在电子爱好者也可以买到了国产产品用来制作小型电子装置。
1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。
2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。
3、实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。
4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。
1.Wire-绕线电阻2.Foil-金属箔电阻3.Metal Film-金属膜电阻4.Metal Oxide-金属氧化物膜电阻5.Carbon Film-碳膜电阻6.Carbon Composition-碳实芯电阻7.Thick Film-厚膜电阻8.Thin Film-薄膜电阻9.Metal Glaze-金属釉质电阻一、碳膜电阻：气态碳氢化合物在高温和真空中分解，碳沉积在瓷棒瓷管上，形成一层结晶碳膜。
改变碳膜的厚度和用刻槽的方法，改变碳膜的长度，可以得到不同的阻值。
成本低，性能一般。
二、金属膜电阻：在真空中加热合金，合金蒸发，使瓷棒表面形成一层导电金属膜。
刻槽或改变金属膜厚度，可以控制阻值。
这种电阻和碳膜电阻相比，体积小、噪声低，稳定性好，但成本教高。
三、碳质电阻：把碳黑、树脂、粘土等混合物压制后经过热处理制成。
在电阻上用色环表示它的阻值。
这种电阻成本低，阻值范围宽，但性能差，很少采用。
四、线绕电阻：用康铜或者镍铬合金电阻丝在陶瓷骨架上绕制而成。
这种电阻分固定和可变两种。
它的特点是工作稳定，耐热性能好，误差范围小，适用于大功率的场合，额定功率一般在1w以上。
五、电位器：又分碳膜电位器和绕线电位器。
他的阻值是可以改变的。
应用范围广。
常用电阻器有:1、电位器电位器是一种机电元件，他靠电刷在电阻体上的滑动，取得与电刷位移成一定关系的输出电压。
1.1 合成碳膜电位器电阻体是用经过研磨的碳黑，石墨，石英等材料涂敷于基体表面而成，该工艺简单，是目前应用最广泛的电位器。
特点是分辩力高耐磨性好，寿命较长。
缺点是电流噪声，非线性大，耐潮性以及阻值稳定性差。
1.2 有机实心电位器有机实心电位器是一种新型电位器，它是用加热塑压的方法，将有机电阻粉压在绝缘体的凹槽内。
有机实心电位器与碳膜电位器相比具有耐热性好、功率大、可靠性高、耐磨性好的优点。
但温度系数大、动噪声大、耐潮性能差、制造工艺复杂、阻值精度较差。
在小型化、高可靠、高耐磨性的电子设备以及交、直流电路中用作调节电压、电流。
1.3 金属玻璃铀电位器用丝网印刷法按照一定图形，将金属玻璃铀电阻浆料涂覆在陶瓷基体上，经高温烧结而成。
特点是：阻值范围宽，耐热性好，过载能力强，耐潮，耐磨等都很好，是很有前途的电位器品种，缺点是接触电阻和电流噪声大。
1.4 绕线电位器绕线电位器是将康铜丝或镍铬合金丝作为电阻体，并把它绕在绝缘骨架上制成。
绕线电位器特点是接触电阻小，精度高，温度系数小，其缺点是分辨力差，阻值偏低，高频特性差。
主要用作分压器、变阻器、仪器中调零和工作点等。
1.5 金属膜电位器金属膜电位器的电阻体可由合金膜、金属氧化膜、金属箔等分别组成。
特点是分辩力高、耐高温、温度系数小、动噪声小、平滑性好。
1.6 导电塑料电位器用特殊工艺将DAP（邻苯二甲酸二稀丙脂）电阻浆料覆在绝缘机体上，加热聚合成电阻膜，或将DAP电阻粉热塑压在绝缘基体的凹槽内形成的实心体作为电阻体。
特点是：平滑性好、分辩力优异耐磨性好、寿命长、动噪声小、可靠性极高、耐化学腐蚀。
用于宇宙装置、导弹、飞机雷达天线的伺服系统等。
1.7 带开关的电位器有旋转式开关电位器、推拉式开关电位器、推推开关式电位器1.8 预调式电位器预调式电位器在电路中，一旦调试好，用蜡封住调节位置，在一般情况下不再调节。
1.9 直滑式电位器采用直滑方式改变电阻值。
1.10 双连电位器有异轴双连电位器和同轴双连电位器1.11 无触点电位器无触点电位器消除了机械接触，寿命长、可靠性高，分光电式电位器、磁敏式电位器等。
2、实芯碳质电阻器用碳质颗粒壮导电物质、填料和粘合剂混合制成一个实体的电阻器。
特点：价格低廉，但其阻值误差、噪声电压都大，稳定性差，目前较少用。
3、绕线电阻器用高阻合金线绕在绝缘骨架上制成，外面涂有耐热的釉绝缘层或绝缘漆。
绕线电阻具有较低的温度系数，阻值精度高，稳定性好，耐热耐腐蚀，主要做精密大功率电阻使用，缺点是高频性能差，时间常数大。
4、薄膜电阻器用蒸发的方法将一定电阻率材料蒸镀于绝缘材料表面制成。
主要如下：4.1 碳膜电阻器将结晶碳沉积在陶瓷棒骨架上制成。
碳膜电阻器成本低、性能稳定、阻值范围宽、温度系数和电压系数低，是目前应用最广泛的电阻器。
4.2 金属膜电阻器。
用真空蒸发的方法将合金材料蒸镀于陶瓷棒骨架表面。
金属膜电阻比碳膜电阻的精度高，稳定性好，噪声，温度系数小。
在仪器仪表及通讯设备中大量采用。
4.3 金属氧化膜电阻器在绝缘棒上沉积一层金属氧化物。
由于其本身即是氧化物，所以高温下稳定，耐热冲击，负载能力强。
4.4 合成膜电阻将导电合成物悬浮液涂敷在基体上而得，因此也叫漆膜电阻。
由于其导电层呈现颗粒状结构，所以其噪声大，精度低，主要用他制造高压，高阻，小型电阻器。
5、金属玻璃铀电阻器将金属粉和玻璃铀粉混合，采用丝网印刷法印在基板上。
耐潮湿，高温，温度系数小，主要应用于厚膜电路。
6、贴片电阻SMT片状电阻是金属玻璃铀电阻的一种形式，他的电阻体是高可靠的钌系列玻璃铀材料经过高温烧结而成，电极采用银钯合金浆料。
体积小，精度高，稳定性好，由于其为片状元件，所以高频性能好。
7、敏感电阻敏感电阻是指器件特性对温度，电压，湿度，光照，气体，磁场，压力等作用敏感的电阻器。
敏感电阻的符号是在普通电阻的符号中加一斜线，并在旁标注敏感电阻的类型，如：t. v等。
7.1、压敏电阻主要有碳化硅和氧化锌压敏电阻，氧化锌具有更多的优良特性。
7.2、湿敏电阻由感湿层，电极，绝缘体组成，湿敏电阻主要包括氯化锂湿敏电阻，碳湿敏电阻，氧化物湿敏电阻。
氯化锂湿敏电阻随湿度上升而电阻减小，缺点为测试范围小，特性重复性不好，受温度影响大。
碳湿敏电阻缺点为低温灵敏度低，阻值受温度影响大，由老化特性，较少使用。
氧化物湿敏电阻性能较优越，可长期使用，温度影响小，阻值与湿度变化呈线性关系。
有氧化锡，镍铁酸盐，等材料。
7.3、光敏电阻光敏电阻是电导率随着光量力的变化而变化的电子元件，当某种物质受到光照时，载流子的浓度增加从而增加了电导率，这就是光电导效应。
7.4、气敏电阻利用某些半导体吸收某种气体后发生氧化还原反应制成，主要成分是金属氧化物，主要品种有：金属氧化物气敏电阻、复合氧化物气敏电阻、陶瓷气敏电阻等。
7.5、力敏电阻力敏电阻是一种阻值随压力变化而变化的电阻，国外称为压电电阻器。
所谓压力电阻效应即半导体材料的电阻率随机械应力的变化而变化的效应。
可制成各种力矩计，半导体话筒，压力传感器等。
主要品种有硅力敏电阻器，硒碲合金力敏电阻器，相对而言，合金电阻器具有更高灵敏度。
三、主要特性参数1、标称阻值：电阻器上面所标示的阻值。
2、标称阻值及允许误差：（1）线绕和固定或非绕电阻器的标称阻值,应符合表一报列数值之一（或表列数值再乘以10N，其中N为正数）（2）线绕电位器的标称阻值采用取E12、E6两个系列；容许偏差分为±10%、±5%、±2%、±1%、四种，后两种仅限必要时采用。
（3）非线绕电位器的标称阻值采取E12、E6两个系列；容许偏差分为±20%、±10%、±5%、三种，±5%、仅限必要时采用。
表一电阻器的标称值和容许偏差注：表中数字乘以100、10 1、102.......得出各种标称阻值。
Ω（4）标称阻值及容许偏差的表示法1）直标法直接把标称阻值和容许偏差印在电阻上。
规定Ω表示欧；KΩ表示千欧MΩ表示兆欧。
