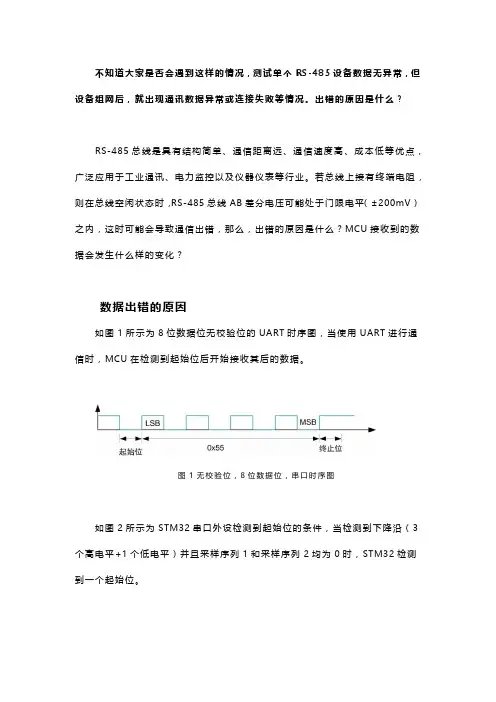

不知道大家是否会遇到这样的情况，测试单个RS-485设备数据无异常，但设备组网后，就出现通讯数据异常或连接失败等情况。
出错的原因是什么？RS-485总线是具有结构简单、通信距离远、通信速度高、成本低等优点，广泛应用于工业通讯、电力监控以及仪器仪表等行业。
若总线上接有终端电阻，则在总线空闲状态时，RS-485总线AB差分电压可能处于门限电平（±200mV）之内，这时可能会导致通信出错，那么，出错的原因是什么？MCU接收到的数据会发生什么样的变化？数据出错的原因如图1所示为8位数据位无校验位的UART时序图，当使用UART进行通信时，MCU在检测到起始位后开始接收其后的数据。
图1 无校验位，8位数据位，串口时序图如图2所示为STM32串口外设检测到起始位的条件，当检测到下降沿（3个高电平+1个低电平）并且采样序列1和采样序列2均为0时，STM32检测到一个起始位。
每个位采样16次，采样点的间隔时间为tbit/16，tbit为每个位的时间，例如通信波特率为115.2kbps，则tbit=1/115.2k=8.68us，则采样点的间隔时间为8.68us/16=0.5425us。
图2 STM32串口外设检测到起始位的条件下面以RSM485PCHT的门限电平为例进行说明，当AB差分电压处于±200mV之内时，模块RXD引脚输出状态不确定。
当总线变为空闲时，若RXD引脚输出低电平，则可能导致MCU接收到错误数据或MCU在正常数据后误接收1个0x00。
图3 RSM485PCHT门限电平数据发生了什么变化?如图4所示，收发器1在AB差分电压处于±200mV门限电平之内时输出高电平，收发器2在AB差分电压处于±200mV门限电平之内时输出低电平，可以看出，收发器2可能导致MCU接收到错误的数据，并且在数据后误接收到1个0x00数据。
图4 数据后多0x00如图5所示，若总线上持续存在数据信号或连续发送多个字节数据，在数据之间存在的空闲状态可能会被收发器2识别为1个起始位，从而导致数据连续错误。
RS485是一个多发送器的串行通信接口标准，属于电气标准，允许在平衡的双导线上一个发送器驱动32个并联的负载设备，负载设备可以是发送器、接收器，也可以是收发器。
通信接口允许共用两根平衡的通信线构成通信总线，所有RS485通信采用半双工工作方式，一个设备发送，其它设备只能处于接收状态。
RS485的通信距离与波特率有关，传输速率为1Mbps时，通信距离为120米；传输速率为100Kbps时，通信距离为1200米。
实际常用的传输速率是9600bps，通信距离远远超过1200米。
1、RS-232-CRS-232-C是美国电子工业协会EIA（Electronic Industry Association）制定的一种串行物理接口标准。
RS是英文“推荐标准”的缩写，232为标识号，C表示修改次数。
RS-232-C总线标准设有25条信号线，包括一个主通道和一个辅助通道。
在多数情况下主要使用主通道，对于一般双工通信，仅需几条信号线就可实现，如一条发送线、一条接收线及一条地线。
RS-232-C标准规定的数据传输速率为每秒50、75、100、150、300、600、1200、2400、4800、9600、19200波特。
RS-232-C标准规定，驱动器允许有2500pF的电容负载，通信距离将受此电容限制，例如，采用150pF/m的通信电缆时，最大通信距离为15m；若每米电缆的电容量减小，通信距离可以增加。
传输距离短的另一原因是RS-232属单端信号传送，存在共地噪声和不能抑制共模干扰等问题，因此一般用于20m以内的通信。
2、RS-485RS-485总线,在要求通信距离为几十米到上千米时，广泛采用RS-485 串行总线RS-485采用平衡发送和差分接收，因此具有抑制共模干扰的能力。
加上总线收发器具有高灵敏度，能检测低至200mV的电压，故传输信号能在千米以外得到恢复。
RS-485采用半双工工作方式，任何时候只能有一点处于发送状态，因此，发送电路须由使能信号加以控制。

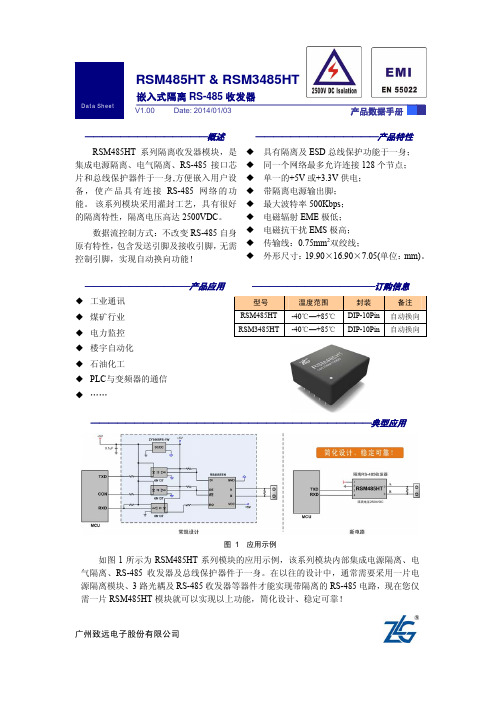

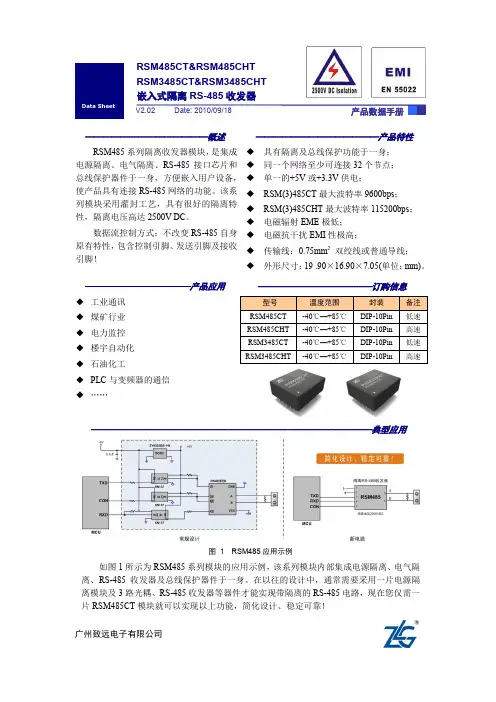

——————————————概述RSM485HT 系列隔离收发器模块，是集成电源隔离、电气隔离、RS-485接口芯片和总线保护器件于一身,方便嵌入用户设备，使产品具有连接RS-485网络的功能。
该系列模块采用灌封工艺，具有很好的隔离特性，隔离电压高达2500VDC。
数据流控制方式：不改变RS-485自身原有特性，包含发送引脚及接收引脚，无需控制引脚，实现自动换向功能！——————————————产品特性具有隔离及ESD 总线保护功能于一身； 同一个网络最多允许连接128个节点； 单一的+5V 或+3.3V 供电； 带隔离电源输出脚； 最大波特率500Kbps ； 电磁辐射EME 极低； 电磁抗干扰EMS 极高； 传输线：0.75mm 2双绞线；外形尺寸：19.90×16.90×7.05(单位：mm)。
————————————产品应用◆ 工业通讯 ◆ 煤矿行业 ◆ 电力监控 ◆ 楼宇自动化 ◆ 石油化工◆ PLC 与变频器的通信 ◆ ……————————————————————————————————典型应用图 1 应用示例——————————————订购信息型号 温度范围 封装 备注 RSM485HT -40℃—+85℃DIP-10Pin 自动换向RSM3485HT-40℃—+85℃DIP-10Pin自动换向如图1所示为RSM485HT 系列模块的应用示例，该系列模块内部集成电源隔离、电气隔离、RS-485收发器及总线保护器件于一身。
在以往的设计中，通常需要采用一片电源隔离模块、3路光耦及RS-485收发器等器件才能实现带隔离的RS-485电路，现在您仅需一片RSM485HT 模块就可以实现以上功能，简化设计、稳定可靠！广州致远电子股份有限公司图 1.2 引脚间距尺寸图 2.1 绝缘特性曲线图图 3.1 RSM485HT接口电路 3.2 RSM3485HT与MCU典型电路图 3.2 RSM3485HT接口电路应用时请注意以下几点：图 4.1 推荐电路图表 4.1 推荐参数表图 5.1 RSM485HT外观机械尺寸包装管尺寸图 5.2 包装管尺寸图全国服务电话：400-888-4005。

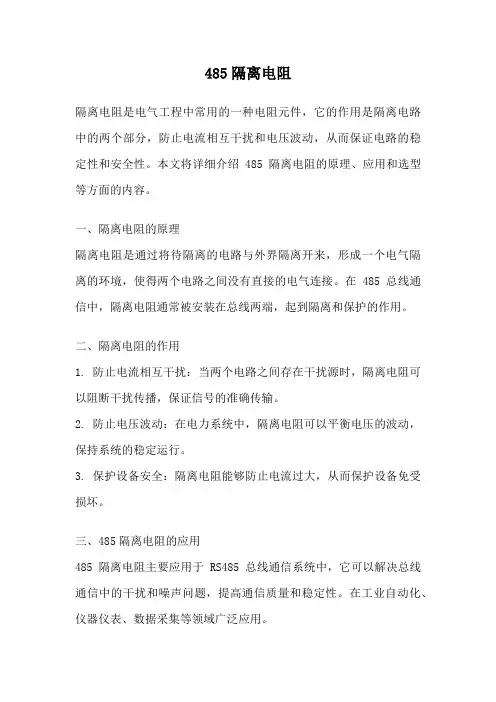

485隔离电阻隔离电阻是电气工程中常用的一种电阻元件，它的作用是隔离电路中的两个部分，防止电流相互干扰和电压波动，从而保证电路的稳定性和安全性。
本文将详细介绍485隔离电阻的原理、应用和选型等方面的内容。
一、隔离电阻的原理隔离电阻是通过将待隔离的电路与外界隔离开来，形成一个电气隔离的环境，使得两个电路之间没有直接的电气连接。
在485总线通信中，隔离电阻通常被安装在总线两端，起到隔离和保护的作用。
二、隔离电阻的作用1. 防止电流相互干扰：当两个电路之间存在干扰源时，隔离电阻可以阻断干扰传播，保证信号的准确传输。
2. 防止电压波动：在电力系统中，隔离电阻可以平衡电压的波动，保持系统的稳定运行。
3. 保护设备安全：隔离电阻能够防止电流过大，从而保护设备免受损坏。
三、485隔离电阻的应用485隔离电阻主要应用于RS485总线通信系统中，它可以解决总线通信中的干扰和噪声问题，提高通信质量和稳定性。
在工业自动化、仪器仪表、数据采集等领域广泛应用。
四、485隔离电阻的选型1. 隔离电阻的阻值选择应根据具体应用场景和总线长度来确定。
一般情况下，总线长度越长，隔离电阻的阻值应选择越大。
2. 隔离电阻的功率耗散也是需要考虑的因素之一，功率耗散过大可能会导致电阻过热，影响使用寿命。
3. 隔离电阻的质量和可靠性也是选型的重要考虑因素，选择知名品牌和有良好口碑的产品可以保证产品的质量和性能。
五、485隔离电阻的安装和维护1. 安装隔离电阻时，应确保电路断电，避免触电和设备损坏。
2. 隔离电阻的安装位置应在总线两端，并保证与总线的连接牢固可靠。
3. 定期检查隔离电阻的连接情况，防止松动或接触不良导致通信故障。
4. 隔离电阻使用一段时间后，应注意检查其电阻值是否正常，如有问题应及时更换。
六、总结485隔离电阻作为一种重要的电气隔离元件，具有防干扰、防波动和保护设备安全的作用。
在485总线通信中，它起到稳定信号传输的关键作用。
RS485集线器使用说明书（工业级、隔离式一、概述天津三格电子的MS-HUB是一款可通过一路RS-485，一路RS-232为主口扩展出7路RS-485从口的工业级光电隔离型RS-485分配器。
可以有效的实现RS-485网络的中继、扩展与隔离。
采用先进的自动流控技术自动侦测RS-485信号流向。
MS-HUB具备光电隔离功能，电气特性可靠。
每个RS-485口拥有600W TVS防雷保护，使RS-485系统更安全，同时也增加了产品自身的使用寿命。
二、规格与特性电源：宽电源供电，7-36V直流电源，电源带防止反接功能。
接口：上位机接口为一路RS-232，一路RS-485。
下位机接口为7路RS-485。
传输速率：RS-232最高可以达到115200bps；RS-422 、RS-485最高可以达到500Kbps。
速率完全自适应通信方式：RS-232为全双工/ RS-485为半双工。
通信距离：可以达到2000米。
支持点数：每个端口最大32个节点接入。
保护：485 短路保护功能，15KV静电保护，600W浪涌保护，上位机接口和下位机接口具备1KV的隔离，板卡电气特性稳定。
环境温度：-40---60°CMB：130其二二零八零83存储温、湿度：-20---50°C 5%---90%体积：长120mm 宽85mm 高25mm四、LED指示灯POWER：电源指示灯；RS485_1_LED：闪烁表示RS485_1有数据收发；RS485_2_LED：闪烁表示RS485_2有数据收发；RS485_3_LED：闪烁表示RS485_3有数据收发；RS485_4_LED：闪烁表示RS485_4有数据收发；RS48_5_LED：闪烁表示RS485_5有数据收发；RS485_6_LED：闪烁表示RS485_6有数据收发；RS485_7_LED：闪烁表示RS485_7有数据收发；五、装修清单AC220V/DC 9V电源适配器一个，使用说明书一份（销售日期，作为保修的依据），集线器一台。
12456RS-485 Wireless ReceiverQuick Start GuideAppearanceIndicator and Function ButtonQuick OperationWire the receiver according to the diagram.DIP SwitchPower TerminalDIP Address SettingsRed and Power TerminalWhen the switch is towards ON, the binary value is 1. If you set the DIP switch like the figure displayed below, its binary value is 00010, and its decimal value is 2.1The DIP address and associated zone No. for different The power of wireless receiver is supplied by control panel on the model of DS-19A08-BN , DS-19A08-BNG , andDS-19A08-DNG. The power supply of the control panel is made by Channel Well Technology Co.,Ltd., and meets LPS.Loosen the screw on the bottom to dissemble the device.UD10719B-A87910111213Quick OperationQuick OperationAdd Detector to the Control Panel[Password]+[*]+[95]+[Zone No.]+[#][*]+[#]Install ReceiverAdd/Delete Wireless Detector32 1. Install the rear panel.Secure the rear panel on the wall with 5 screws.Loosen the screw on the bottom of the receiver to dissemble the device before installation and wiring.2. Fix the PCB board on the rear panel.3. Route the cables.4. Fix the front panel on the rear panel bytightening the set screw.COPYRIGHT ©2018 Hangzhou Hikvision Digital Technology Co., Ltd.ALL RIGHTS RESERVED.Any and all information, including, among others,wordings, pictures, graphs are the properties of Hangzhou Hikvision Digital Technology Co., Ltd. or its subsidiaries (hereinafter referred to be “Hikvision”). This user manual (hereinafter referred to be “the Manual”) cannot be reproduced, changed, translated, or distributed, partially or wholly, by any means, without the prior written permission of Hikvision. Unless otherwise stipulated, Hikvision does not make any warranties, guarantees or representations, express or implied, regarding to the Manual.About this ManualThis Manual is applicable to Control PanelThe Manual includes instructions for using and managing the product. Pictures, charts, images and all otherinformation hereinafter are for description and explanation only. The information contained in the Manual is subject to change, without notice, due to firmware updates or other reasons. Please find the latest version in the company website (/en/).Please use this user manual under the guidance of professionals.Trademarks Acknowledgement and other Hikvision’s trademarks and logos are the properties of Hikvision in various jurisdictions. Other trademarks and logos mentioned below are the properties of their respective owners.Legal DisclaimerTO THE MAXIMUM EXTENT PERMITTED BY APPLICABLE LAW, THE PRODUCT DESCRIBED, WITH ITS HARDWARE, SOFTWARE AND FIRMWARE, IS PROVIDED “AS IS”, WITH ALL FAULTS AND ERRORS, AND HIKVISION MAKES NO WARRANTIES, EXPRESS OR IMPLIED, INCLUDINGWITHOUT LIMITATION, MERCHANTABILITY , SATISFACTORY QUALITY , FITNESS FOR A PARTICULAR PURPOSE, ANDNON-INFRINGEMENT OF THIRD PARTY. IN NO EVENT WILL HIKVISION, ITS DIRECTORS, OFFICERS, EMPLOYEES, OR AGENTS BE LIABLE TO YOU FOR ANY SPECIAL,CONSEQUENTIAL, INCIDENTAL, OR INDIRECT DAMAGES, INCLUDING, AMONG OTHERS, DAMAGES FOR LOSS OF BUSINESS PROFITS, BUSINESS INTERRUPTION, OR LOSS OF DATA OR DOCUMENTATION, IN CONNECTION WITH THE USE OF THIS PRODUCT, EVEN IF HIKVISION HAS BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGES.REGARDING TO THE PRODUCT WITH INTERNET ACCESS, THE USE OF PRODUCT SHALL BE WHOLLY AT YOUR OWN RISKS. HIKVISION SHALL NOT TAKE ANY RESPONSIBILITIES FOR ABNORMAL OPERATION, PRIVACY LEAKAGE OR OTHERDAMAGES RESULTING FROM CYBER ATTACK, HACKER ATTACK, VIRUS INSPECTION, OR OTHER INTERNET SECURITY RISKS; HOWEVER, HIKVISION WILL PROVIDE TIMELY TECHNICAL SUPPORT IF REQUIRED.SURVEILLANCE LAWS VARY BY JURISDICTION. PLEASE CHECK ALL RELEVANT LAWS IN YOUR JURISDICTION BEFORE USING THIS PRODUCT IN ORDER TO ENSURE THAT YOUR USECONFORMS THE APPLICABLE LAW. HIKVISION SHALL NOT BE LIABLE IN THE EVENT THAT THIS PRODUCT IS USED WITH ILLEGITIMATE PURPOSES.IN THE EVENT OF ANY CONFLICTS BETWEEN THIS MANUAL AND THE APPLICABLE LAW, THE LATER PREVAILS.The password includes installer password and admin password (operator 1 password ).The password includes installer password and admin password (operator 1 password ).Only the installer and administrator can add/delete the wireless detector.At most 8 wireless devices can be connected to a wireless receiver.1. Enter the following command to make the control panel enter the adding mode. The zone No. should be 3digits, enter 0 on the high-order position for deficiency, e.g. ,enter 023 if the zone No. is 23.3. Enter the following command to make the control panel exit the adding mode.2. Trigger the detector to add the detector to the control panel.Delete Detector to the Control Panel[Password]+[*]+[96]+[#][*]+[#]1. Enter the following command to make the control panel enter the deleting mode.3. Enter the following command to make the control panel exit the deleting mode.2. Trigger the detector to delete the detector to the control panel.This product and - if applicable - the supplied accessories too are marked with "CE" and comply therefore with theapplicable harmonized European standards listed under the RE Directive 2014/53/EU, the EMC Directive 2014/30/EU, the LVD Directive 2014/35/EU, the RoHS Directive 2011/65/EU.You can also add/delete the detector via client software. For details, refer to Security Control Panel Programming Guide .You can add/delete keyfob via programming. For details, refer to Security Control Panel Programming Guide .。
专芯发展•用芯服务•创芯未来产品特点●低静态电流：300µA●共模输入电压范围:-7V 至+12V ●三态输出●50ns 传输延迟，5ns 偏差●可提供半双工版本●运行时5V 单电源供电●总线上可以接入高达32个接收器●数据传输速率：10Mbps ●限流和热关闭用于驱动过载保护●增强的ESD 规范：•IEC61000-4-2标准中±15kV 空气放电标准•IEC61000-4-2标准中±8kV 接触放电标准产品应用●低功耗RS-485系统●DTE/DCE 接口●数据包交换●本地网络（LNA s ）●多路数据转换器●数据集中●集成服务数字网络（ISDN）产品描述CBM485是基于RS-485和RS-422通信标准的低功耗收发器，芯片IC 包含一个驱动程序和一个接收器。
CBM485没有驱动摆率限制，传输速率高达10Mbps。
在没有驱动器，无负载或全负载情况下，收发器使用120µA 至500µA 的供电电流工作。
全部加载工作时使用3.3V 单电源供电。
驱动器通过设置驱动输出为高阻抗状态的过热保护电路进行短路电流限制和超功率耗散保护。
接收器输入具有失效保护特性，当输入开路时，可确保逻辑高电平输出。
接收器输入在输入为开路电流时具有确保高电平逻辑输出的故障安全功能。
来目录产品特点 (1)产品应用 (1)产品描述 (1)目录 (2)引脚分配 (3)引脚描述 (3)绝对最大额定参数 (4)直流电气特性 (5)开关特性 (7)测试电路 (8)功能真值表 (11)典型信息 (11)驱动输出保护 (12)传播延时 (12)典型应用 (12)封装尺寸及结构 (13)SOP-8 (13)MSOP-8 (14)包装/订购信息 (15) 专芯发展•用芯服务•创芯未引脚分配图1引脚描述绝对最大额定值*超出上述绝对最大额定值可能会导致器件永久性损坏。
这只是额定最值，并不能以这些条件或者在任何其他超出本技术规范操作章节中所示规格的条件下，推断器件能否正常工作。

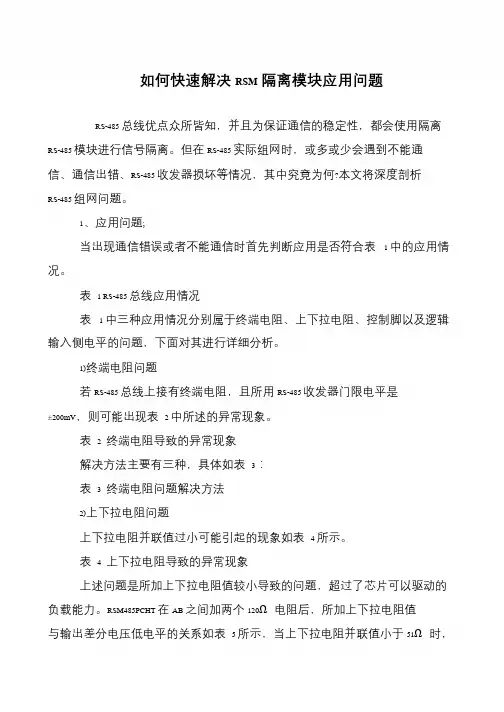

如何快速解决RSM隔离模块应用问题
RS-485 总线优点众所皆知，并且为保证通信的稳定性，都会使用隔离RS-485 模块进行信号隔离。
但在RS-485 实际组网时，或多或少会遇到不能通信、通信出错、RS-485 收发器损坏等情况，其中究竟为何?本文将深度剖析RS-485 组网问题。
1、应用问题;
当出现通信错误或者不能通信时首先判断应用是否符合表 1 中的应用情况。
表1 RS-485 总线应用情况
表 1 中三种应用情况分别属于终端电阻、上下拉电阻、控制脚以及逻辑输入侧电平的问题，下面对其进行详细分析。
1)终端电阻问题
若RS-485 总线上接有终端电阻，且所用RS-485 收发器门限电平是
±200mV，则可能出现表2 中所述的异常现象。
表2 终端电阻导致的异常现象
解决方法主要有三种，具体如表3：
表3 终端电阻问题解决方法
2)上下拉电阻问题
上下拉电阻并联值过小可能引起的现象如表4 所示。
表4 上下拉电阻导致的异常现象
上述问题是所加上下拉电阻值较小导致的问题，超过了芯片可以驱动的负载能力。
RSM485PCHT 在AB 之间加两个120Ω电阻后，所加上下拉电阻值与输出差分电压低电平的关系如表 5 所示，当上下拉电阻并联值小于51Ω时，。
RS485终端电阻解释本⽂来源⾃： ZLG致远电⼦RS-485总线具有结构简单、成本低等优点，但各位⼯程师在组建RS-485总线⽹络时，为提升整个⽹络通信的可靠性，想必会经常会遇到⼀个问题：需不需要加终端电阻呢？本⽂将为你解答。
⼀、终端电阻的作⽤对于RS-485总线，终端电阻主要是为了匹配通信线的特性阻抗，防⽌信号反射，提⾼信号质量。
在组建RS-485总线⽹络时，通常使⽤特性阻抗为120Ω的屏蔽双绞线，由于RS-485收发器输⼊阻抗⼀般较⾼（例如RSM485ECHT输⼊阻抗为96kΩ，最多可连接256个节点），在信号传输到总线末端时会由于受到的瞬时阻抗发⽣突变（以RSM485ECHT为例，阻抗由120Ω变为96kΩ），导致信号发⽣反射，影响信号的质量。
RSM485ECHT在1200m，500kbps通信速率的情况下不加终端电阻和加终端电阻的波形如图1和图2所⽰，终端电阻明显改善了信号的质量。
图1 RSM485ECHT 1200m 500kbps不加终端电阻图2 RSM485ECHT 1200m 500kbps 加终端电阻⼆、终端电阻带来的问题终端电阻虽然可以提⾼信号质量，但还具有以下⼏个问题：1、降低了驱动信号的幅值RS-485总线上的负载越⼤，RS-485收发器输出差分电压幅值越低，RSM485ECHT在5m，500kbps的情况下不加终端电阻和加终端电阻的波形如图3和图4所⽰，可以看出驱动信号在增加终端电阻后降低了2V左右。
图3 RSM485ECHT 5m 500kbps 不加终端图4 RSM485ECHT 5m 500kbps 加终端2、增⼤了通信线上的压降增加终端电阻使通信线缆上的电流增⼤，产⽣了较⼤的压差，降低了接收端的信号幅值。
RSM485ECHT在1200m,115.2kbps⾸端和末端的信号波形如图5和图6所⽰（0.75mm2通信线），末端信号与⾸端信号相⽐下降了0.7V左右。
图5 RSM485ECHT 1200m 115.2kbps 加终端电阻⾸端波形图6 RSM485ECHT 1200m 115.2kbps 加终端电阻末端波形3、增⼤了收发器的功耗增加终端电阻对于接收状态时的⼯作电流影响不⼤，但会⼤⼤增加驱动状态时的⼯作电流。
485中继器是光隔离的RS-485/422的数据中继通信产品，可以中继延长RS-485/422总线网络的通信距离，增强RS-485/422总线网络设备的数目。
可以将485总线进行光电隔离，防止共模电压干扰。
可以支持RS-485总线与RS-422总线的自动切换。
产品特点：485总线中如果485传输线达到一定的距离，而且处于复杂的外部环境，从而容易受到外部环境的电磁感应等外部干扰。
中继器中的高效的防雷管可以有效地抑制闪电(Lightning)和ESD，并且提供每线600W的雷击浪涌保护功率。
可以吸收外部环境的电磁感应等外部干扰。
从而保护485总线的稳定性。
由于485总线传输距离的延长，或者485总线中的485设备的增多，会使得485信号不断的衰减，最后可能导致485总线不稳定甚至不能使用，485总线中继器可以对已有的485信号进行增强和放大，增加RS-422/RS-485总线网络中485设备的数目。
在现场施工当中，由于485总线的距离比较远，在其中形成了电位差，从而产生了共模干扰，导致稳定性降低。
485总线中继器的光电隔离器能够提供3000V的隔离电压，可以有效的将485总线相互隔离，防止共地干扰。
其中的DC/DC 模块，可以将两端的电源完全隔离。
从而实现完全隔离。
485中继器采用专业的I/O电路，使用数据流向自动控制技术，自动判别和控制数据传输方向，无需更改软硬件，可以很方便的实现RS-485总线与RS-422总线之间的切换。
采取零延时设计，传输速度快。
自动侦测串口信号速率，无需设置串口波特率。
485总线要求485设备要离总线主干尽可能的近，使用485总线中继器，可以将总线拓扑结构改成"T"型拓扑结构，方便现场施工。
485光隔离中继器采用全金属外壳，防静电，抗干扰能力强。
技术参数：引脚定义：连接示意图：应用领域：用于点对点、点对多点通讯、工业控制自动化、道路交通控制自动化、智能卡、考勤、门禁、售饭系统、工业集散分布系统、闭路监控、安防系统、POS系统、楼宇自控系统、自助银行系统。
详解RS-485上下拉电阻的选择前言：RS-485总线广泛应用于通信、工业自动化等领域，在实际应中，通常会遇到是否需要加上下拉电阻以及加多大的电阻合适的问题，下面我们将对这些问题进行详细的分析。
一、为什么需要加上下拉电阻？根据RS-485标准，当485总线差分电压大于+200mV时，485收发器输出高电平；当485总线差分电压小于-200mV时，485收发器输出低电平；当485总线上的电压在-200mV～+200mV时，485收发器可能输出高电平也可能输出低电平，但一般总处于一种电平状态，若485收发器的输出低电平，这对于UART 通信来说是一个起始位，此时通信会不正常。
当485总线处于开路（485收发器与总线断开）或者空闲状态（485收发器全部处于接收状态，总线没有收发器进行驱动）时，485总线的差分电压基本为0，此时总线就处于一个不确定的状态。
同时由于目前485芯片为了提高总线上的节点数，输入阻抗设计的比较高，例如输入阻抗为1/4单位阻抗或者1/8单位阻抗(单位阻抗为12kΩ，1/4单位阻抗为48kΩ)，在管脚悬空时容易受到电磁干扰。
因此为了防止485总线出现上述情况，通常在485总线上增加上下拉电阻（通常A接上拉电阻，B总线下拉电阻）。
若使用隔离RS-485收发模块（例如RSM485PCHT），由于模块内部具有上下拉电阻（对于RSM485PCHT，内部上下拉电阻为24kΩ）,因此在模块外部一般不需要增加上下拉电阻。
二、什么情况下需要加上下拉电阻？当遇到信号反射问题时，通常会通过增加匹配电阻来避免信号反射，以1对1通信为例，如图1所示。
由于485总线通常使用特性阻抗为120Ω的双绞线，因此在485总线的首尾两端增加120Ω终端电阻来避免信号反射问题。
根据RSM485PCHT的具体参数（如表1）可以得到如图2所示等效电路，其中R PU、R PD为模块内部在485总线上加的上下拉电阻，R IN为模块的输入阻抗。
RSM485系列在电能管理系统中的应用RSM485系列高集成度隔离RS-485收发器在电力行业的应用中，常采用RS-485作为系统内不同设备之间的通讯接口，为保证在强干扰的电力系统中稳定可靠的通讯，常采用隔离型的RS-485收发器。
下面是RSM485系列产品在电能管理系统中的典型应用。
RSM485在电能管理系统中的应用什么是电能管理系统？电能管理系统是按用户的需求，遵循配电系统的标准规范而二次开发的，适用于低压配电系统的电能管理系统。
电能管理系统通过遥测和遥控，可以合理调配负荷，实现优化运行，有效节约电能，并有高峰与低谷用电记录，从而为能源管理提供了必要条件。
同时对电能按照明插座用电、动力用电、空调用电、特殊用电进行分项计量，为企、事业单位电能节能审计提供依据。
电能管理系统的组成电力监控系统一般由管理层（控制调度层）、通信层（中间层）、测量设备层（现场测控设备）三部分组成。
其中，RSM485系列产品，就用在现场测控设备节点之间的通讯，如图1所示。
图1 RSM485在电能管理系统中的应用在图1中，现场的各电能测量单元、电力监控仪表等之间，采用RS-485总线通讯的方式，可采用隔离型RS-485收发器RSM485系列，能为客户带来简化设计、稳定可靠、组网简单等独特的价值；同时，电力质量分析仪、电力监控仪表等，直接从电力线上取电，可采用小体积6W系列的电力电源，为各种电力仪表提供持续稳定的电源。
主推产品的主要特性应用于电能管理系统的RSM模块，主推RSM3/485ECHT，电力电源主推PD2IHBxxD-6W系列，产品图片如图2和图3所示。
图2 RSM3/485ECHT 图3 PD2IHBxxD-6W系列RSM3/485ECHT的主要特性◆集隔离及ESD总线保护功能于一身；◆隔离电压2500VDC/1500V AC；◆同一个网络最多允许连接256个节点；◆最大波特率500Kbps；◆电磁辐射EME极低；◆电磁抗干扰EMI性极高。
RS-485集线器是什么以及功能解析RS-485集线器又被叫做RS485中继器，构建RS485通信的桥梁。
我们先一起来认识一下什么叫做RS-485，RS-485有什么样的特点。
RS-485，其中，RS的全程叫做Recommended Standard，翻译过来的意思就是推荐标准的意思，或者称之为一种标准的电平信号。
在1983年，电子工业协会（即EIA，Electronics Industries Association）批准RS-485为一种标准通信接口，经过40年的发展，RS-485已经一跃成为了工业现场中最常用的总线之一。
RS-485如此受欢迎的原因，主要原因取决于其高达10Mbps的传输速率、1200米的传输距离以及其多点拓扑连接的特性。
RS-485采用差分形式进行数据传输，这样的特点使得其在收到环境干扰时也能接收到正确的传输数据。
一、RS-485通讯协议的魅力RS-485以其独特的半双工、多点通讯能力，能够在一条总线上同时连接多个设备（理论上可达32个），且最大传输距离可延伸至1200米，这使得它在面对大规模部署时展现出无可比拟的成本效益。
然而，随着应用需求的多元化，简单的点对点连接已难以满足复杂场景下的通讯要求，这时候，RS-485集线器的引入，就显得尤为重要了。
二、RS-485集线器目前存在的局限性RS485集线器因其差分传输的特点，使得其总线的传输方式均为半双工方式（支持双向收发，凡是不支持双向同时收发），因此485总线上跑的协议通常是问答式（主机主动发送，从机接收到主机请求后发送）协议，例如ModBus协议。
这样就注定了一个系统里边只能存在一个主机，否则相互之间发送的数据就会存在干扰情况，导致都收不到正常的数据。
三、485集线器的“魔力”所在1.自带仲裁机制，解决总线冲突RS-485集线器具有多个主机端口，在两个或者多个串口同时发出控制命令后，按照先后顺序发出命令，不会同时进行数据发送。
RS485隔离电路方案详解1、什么是485隔离电路？RS-485是一种常用的数据通信协议，广泛应用于工业控制系统、楼宇自动化、安防系统等领域。
在某些应用中，为了防止电气噪声干扰或电气冲击，需要对RS-485接口进行隔离。
示例图（仅供参考）2、有哪些方法可以实现485隔离电路？想要做到485电路上的隔离需要采用隔离器件，如光耦隔离器、磁隔离器等。
具体实现步骤如下：使用隔离器：首先，需要选择一款适合的隔离器。
常见的RS-485隔离器有ADI的ADM2483、TI的ISO3082等。
这些隔离器通常集成了RS-485收发器和隔离电源，可以提供高达2500V的隔离电压。
电源设计：隔离器需要两个独立的电源，一个用于隔离前的电路（如MCU），一个用于隔离后的电路（如RS-485总线）。
隔离电源可以使用隔离型DC-DC转换器来实现。
接口设计：RS-485接口通常需要一个120欧姆的终端电阻，用于抑制信号反射。
此外，还可以添加TVS二极管和磁珠，用于防止静电放电和滤除高频噪声。
布线设计：为了减少电磁干扰，RS-485的A、B线应该尽可能地走在一起，且尽量远离高速或高电流的信号线。
软件设计：在软件中，需要正确设置RS-485收发器的工作模式（如半双工或全双工），并根据需要设置数据速率、数据位、停止位和校验位。
我们需要注意的是，具体的设计可能还需要根据实际的应用需求和环境条件进行调整。
同时还需要注意隔离器件的选型和质量，确保隔离电路的稳定性和可靠性。
3、485隔离电路方案存在什么好处？提高通信的可靠性和稳定性：隔离电路可以防止电气噪声和电气冲击对系统造成干扰，从而提高系统的可靠性和稳定性。
保护设备安全：隔离电路可以防止高电压冲击对设备造成损坏，从而保护设备的安全。
提高信号质量：隔离电路可以减少信号传输过程中的干扰，从而提高信号的质量。
扩展系统距离：RS-485接口可以支持长距离的数据传输，而隔离电路可以进一步扩展这个距离。
RS-485总线的理论与实践类别：通信网络阅读：2137 作者：北京和利时系统工程公司开发部（100096）虞日跃史洪源来源：《电子技术应用》摘要：阐述了RS-485总线规范，描述了影响RS-485总线通信速率和通信可靠性的三个因素，同时提出了相应的解决方法并讨论了总线负载能力和传输距离之间的具体关系。
关键词：RS-485 现场总线信号衰减信号反射当前自动控制系统中常用的网络，如现场总线CAN、Profibus、INTERBUS-S以及ARCNet的物理层都是基于RS-485的总线进行总结和研究。
1 EIA RS-485标准在自动化领域，随着分布式控制系统的发展，迫切需要一种总线能适合远距离的数字通信。
在RS-422标准的基础上，EIA研究出了一种支持多节点、远距离和接收高灵敏度的RS-485总线标准。
RS-485标准采有用平衡式发送，差分式接收的数据收发器来驱动总线，具体规格要求：·接收器的输入电阻RIN≥12kΩ·驱动器能输出±7V的共模电压·输入端的电容≤50pF ·在节点数为32个，配置了120Ω的终端电阻的情况下，驱动器至少还能输出电压1.5V（终端电阻的大小与所用双绞线的参数有关）·接收器的输入灵敏度为200mV（即（V+）-（V-）≥0.2V，表示信号“0”；（V+）-（V-）≤-0.2V，表示信号“1”）因为RS-485的远距离、多节点（32个）以及传输线成本低的特性，使得EIA RS-485成为工业应用中数据传输的首选标准。
2 影响RS-485总线通讯速度和通信可靠性的三个因素 2.1 在通信电缆中的信号反射在通信过程中，有两种信号因导致信号反射：阻抗不连续和阻抗不匹配。
阻抗不连续，信号在传输线末端突然遇到电缆阻抗很小甚至没有，信号在这个地方就会引起反射，如图1所示。
这种信号反射的原理，与光从一种媒质进入另一种媒质要引起反射是相似的。
