低成本RS-485自收发电路的参考设计

RS485串行通信电路设计RS485是一种常见的串行通信协议，广泛应用于工业自动化、仪器仪表、电力系统等领域。

RS485通信具有高可靠性、抗干扰能力强、通信距离远等特点，因此在一些需要长距离、高可靠性的通信场景中得到广泛应用。

本文将针对RS485串行通信电路的设计进行详细介绍。

首先，我们需要了解RS485通信的基本原理。

RS485采用差分信号传输，即发送端将逻辑0和逻辑1分别表示为低电平和高电平，接收端通过比较接收到的两个信号的电平差值来判断传输的是0还是1、差分信号传输具有较强的抗干扰能力，可以有效地抵抗电磁干扰和串扰。

除了收发芯片，RS485通信电路还需要考虑其他一些因素。

首先是电源电压的选择，一般RS485通信电路的电源电压为5V，但也可以根据实际需求选择其他电压。

其次是控制信号的设计，通常需要使用一个使能信号来控制发送和接收的开关。

此外，还要考虑阻抗匹配和信号线的布线，通常使用120欧姆电阻进行阻抗匹配，并尽量避免信号线与电源线、高电压线等干扰源的靠近。

在实际设计中，我们可以参考以下步骤进行RS485串行通信电路的设计：1.确定通信距离和通信速率：根据实际需求确定通信的最远距离和传输速率，这将影响到电路设计的一些参数。

2.选择收发芯片：根据通信距离和速率的要求，选择合适的收发芯片，并根据其规格书进行电路连接和布线。

3.设计电源电路：确定电源电压和电流，并设计相应的电源电路，通常需要增加滤波电容来提高电源的稳定性。

4.控制信号设计：根据收发芯片的要求设计使能信号和其他控制信号的接口电路。

5.阻抗匹配和信号线布线：根据通信距离和速率要求，选择合适的阻抗匹配电阻，并良好地布线，以减少干扰和串扰。

6.电路测试和优化：完成电路设计后，进行测试和优化，检查通信稳定性和可靠性，并根据需要进行一些调整和改进。

总之，RS485串行通信电路设计是一个相对复杂的过程，需要考虑多个因素的综合。

通过仔细设计和优化，可以实现稳定、可靠的串行通信。

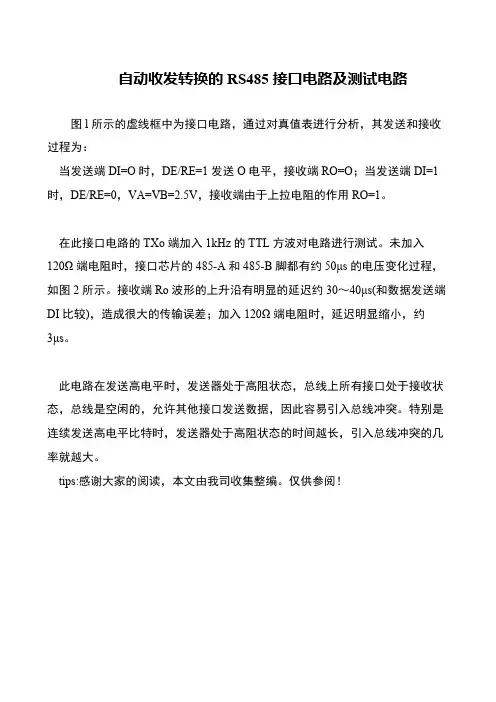

自动收发转换的RS485接口电路及测试电路
图l所示的虚线框中为接口电路，通过对真值表进行分析，其发送和接收过程为：
 当发送端DI=O时，DE/RE=1发送O电平，接收端RO=O；当发送端DI=1时，DE/RE=0，VA=VB=2.5V，接收端由于上拉电阻的作用RO=1。

 在此接口电路的TXo端加入1kHz的TTL方波对电路进行测试。

未加入120Ω端电阻时，接口芯片的485-A和485-B脚都有约50μs的电压变化过程，如图2所示。

接收端Ro波形的上升沿有明显的延迟约30～40μs(和数据发送端DI比较)，造成很大的传输误差；加入120Ω端电阻时，延迟明显缩小，约
3μs。

 此电路在发送高电平时，发送器处于高阻状态，总线上所有接口处于接收状态，总线是空闲的，允许其他接口发送数据，因此容易引入总线冲突。

特别是连续发送高电平比特时，发送器处于高阻状态的时间越长，引入总线冲突的几率就越大。

 tips:感谢大家的阅读，本文由我司收集整编。

仅供参阅！。

RS485收发的3种典型电路-重点-自动收发电路三种常用电路如下：1、基本的RS485电路上图是最基本的RS485电路,R/D为低电平时，发送禁止，接收有效，R/D 为高电平时，则发送有效，接收截止。

上拉电阻R7和下拉电阻R8，用于保证无连接的SP485R芯片处于空闲状态，提供网络失效保护，提高RS485节点与网络的可靠性，R7，R8，R9这三个电阻，需要根据实际应用改变大小，特别是使用120欧或更小的终端电阻时，R9就不需要了，此时R7，R8使用680欧电阻。

正常情况下，一般R7=R8=4.7K，R9不要。

图中钳位于6.8V的管V4，V5，V6，都是为了保护RS485总线的，避免受外界干扰，也可以选择集成的总线保护原件。

另外图中的L1，L2，C1，C2为可选安装原件，用于提高电路的EMI性能.2、带隔离的RS485电路根本原理与基本电路的原理相似。

使用DC-DC器件可以产生1组与微处理器电路完全隔离的电源输出，用于向RS485收发器提供+5V电源。

电路中的光耦器件速率会影响RS485电路的通信速率。

上图中选用了NEC 的光耦PS2501，受其影响，该电路的通讯速率控制在19200bps下。

3、自动切换电路上图中，TX,RX引脚均需要上拉电阻，这一点特别重要。

接收：默认没有数据时，TX为高电平，三极管导通，RE为低电平使能，RO收数据有效，MAX485为接收态。

发送：发送数据1时，TX为高电平时，三极管导通，DE为低电平，此时收发器处于接收状态，驱动器就变成了高阻态，也就是发送端与A\B 断开了，此时A\B之间的电压就取决于A\B的上下拉电阻了，A为高电平、B为低电平，也就成为了逻辑1了。

发送数据0时，TX为低电平，三极管截止，DE为高电平，驱动器使能，此时正好DI是接地的，也就是低电平，驱动器也就会驱动输出B 为1，A为0，也就是所谓的逻辑0了。

理解自收发的作用，关键是要理解RE和DE的作用，尤其是DE为0时，驱动器与A\B之间就是高阻态，也就是断开状态，而且A\B都要有上下拉电阻。

rs485总线典型电路图
RS485电路全体上能够分为隔绝型与非隔绝型。

隔绝型比非隔绝型在抗搅扰、体系安稳性等方面都有更超卓的体现，但有一些场合也能够用非隔绝型。

咱们就先讲一下非隔绝型的典型电路，非隔绝型的电路十分简略，只需一个RS485芯片直接与MCU的串行通讯口和一个I/O操控口联接就能够。

如图1所示：
图1、典型485通讯电路图（非隔绝型）
当然，上图并不是无缺的485通讯电路图，咱们还需求在A线上加一个4.7K的上拉偏置电阻；在B线上加一个4.7K的下拉偏置电阻。

基地的R16是匹配电阻，通常是120Omega;，当然这个详细要看你传输用的线缆。

（匹配电阻：485悉数通讯体系中，为了体系的传输安稳性，咱们通常会在榜首个节点和究竟一个节点加匹配电阻。

所以咱们通常在方案的时分，会在每个节点都设置一个可跳线的120Omega;电阻，至于用仍是不必，由现场人员来设定。

当然，详细怎样区别榜首个节点仍是究竟一个节点，还得有待现场的专家们来答复呵。

）TVS咱们通常选用6.8V的，这个咱们会在后边进一步的解说。

RS-485规范界说信号阈值的上下限为plusmn;200mV。

即当A-
B200mV时，总线状况应标明为1；当A-Blt;-200mV时，总线状况应标明为0。

但当A-B在plusmn;200mV之间时，则总线状况为不断定，所以咱们会在A、B线上面设上、下拉电阻，以尽量防止这种不断定状况。

一种rs485串口自动收发控制及指示电路的制作方法RS485串口是一种常用的通信协议，常用于远距离通信和多节点通信。

为了实现对RS485串口的自动收发控制及指示，可以设计一个电路来实现。

下面将介绍一种制作RS485串口自动收发控制及指示电路的方法。

首先，我们需要准备以下材料和工具：1. RS485模块2. Arduino开发板3. MAX485芯片4.逻辑门电路芯片5. LED灯6.电阻、电容等相关元件7.连接线、焊锡工具等制作步骤如下：1.首先，我们将RS485模块和Arduino开发板连接起来。

将RS485模块的A、B线分别连接到Arduino开发板的串口引脚，如A线连接到TX引脚，B线连接到RX引脚。

同时，还需要将RS485模块的GND引脚和Arduino开发板的GND引脚连接起来，以确保电路的接地。

2.接下来，我们需要添加MAX485芯片。

将MAX485芯片的VCC和GND引脚连接到电源上，确保其正常工作。

然后，将MAX485芯片的A、B线分别连接到RS485模块的A、B线上。

此时，RS485模块的A、B线通过MAX485芯片和Arduino开发板相连接。

3.然后，我们需要添加逻辑门电路芯片。

逻辑门电路芯片的作用是控制RS485模块的发送和接收功能。

我们将逻辑门电路芯片的引脚与Arduino开发板的引脚相连接。

具体连接方式可以根据所使用的逻辑门电路芯片而定，通常需要将逻辑门电路芯片的控制引脚连接到Arduino开发板的某个数字引脚上，以实现对RS485模块的控制。

4.接下来，我们需要添加LED灯来指示RS485模块的发送和接收状态。

我们将LED灯的阳极（长脚）连接到逻辑门电路芯片的输出引脚上，将LED灯的阴极（短脚）连接到电源的负极上，以实现对LED 灯的控制和指示。

5.最后，我们需要添加一些电阻、电容等相关元件来保护电路和改善信号质量。

具体的元件数值和连接方式可以根据实际需求而定，在这里不作详细介绍。

RS485 收发的三种常用电路
三种常用电路如下：
1、基本的RS485 电路
上图是最基本的RS485 电路,R/D 为低电平时，发送禁止，接收有效，
R/D 为高电平时，则发送有效，接收截止。

上拉电阻R7 和下拉电阻R8，用于保证无连接的SP485R 芯片处于空闲状态，提供网络失效保护，提高RS485 节点与网络的可靠性，R7，R8，R9 这三个电阻，需要根据实际应用改变大小，特别是使用120 欧或更小的终端电阻时，R9 就不需要了，此时R7，R8 使用680 欧电阻。

正常情况下，一般R7=R8=4.7K，R9 不要。

图中钳位于6.8V 的管V4，V5，V6，都是为了保护RS485 总线的，避免
受外界干扰，也可以选择集成的总线保护原件。

另外图中的L1，L2，C1，C2 为可选安装原件，用于提高电路的EMI 性能.
2、带隔离的RS485 电路
根本原理与基本电路的原理相似。

使用DC-DC 器件可以产生1 组与微处。

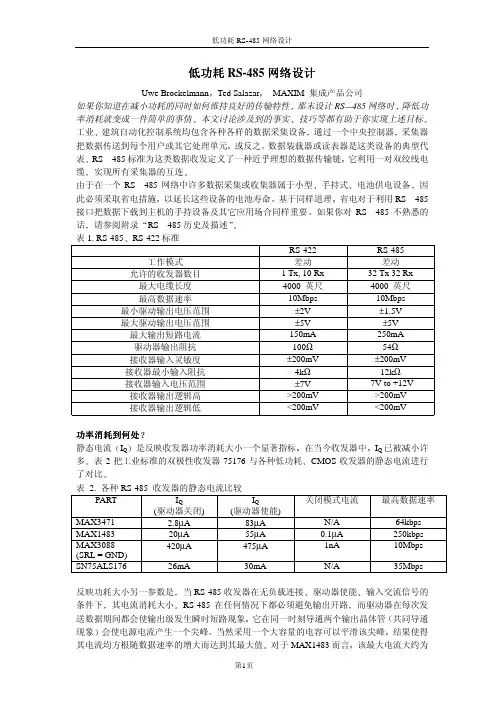

低功耗RS-485网络设计Uwe Brockelmann Ted Salazar MAXIM 集成产品公司如果你知道在减小功耗的同时如何维持良好的传输特性那末设计RS—485网络时降低功率消耗就变成一件简单的事情本文讨论涉及到的事实技巧等都有助于你实现上述目标工业建筑自动化控制系统均包含各种各样的数据采集设备通过一个中央控制器采集器把数据传送到每个用户或其它处理单元或反之数据装载器或读表器是这类设备的典型代表RS—485标准为这类数据收发定义了一种近乎理想的数据传输链它利用一对双绞线电缆实现所有采集器的互连由于在一个RS—485网络中许多数据采集或收集器属于小型手持式电池供电设备因此必须采取省电措施以延长这些设备的电池寿命基于同样道理省电对于利用RS—485接口把数据下载到主机的手持设备及其它应用场合同样重要如果你对RS—485不熟悉的话请参阅附录RS—485历史及描述表1. RS-485RS-422标准RS-422RS-485 工作模式差动差动允许的收发器数目 1 Tx, 10 Rx 32 Tx 32 Rx最大电缆长度 4000英尺 4000英尺最高数据速率10Mbps 10Mbps 最小驱动输出电压范围±2V ±1.5V最大驱动输出电压范围±5V ±5V最大输出短路电流150mA 250mA驱动器输出阻抗100Ω 54Ω接收器输入灵敏度±200mV ±200mV接收器最小输入阻抗4kΩ 12kΩ接收器输入电压范围±7V -7V to +12V接收器输出逻辑高>200mV >200mV接收器输出逻辑低<200mV <200mV功率消耗到何处静态电流I Q是反映收发器功率消耗大小一个显著指标在当今收发器中I Q已被减小许多表2把工业标准的双极性收发器75176与各种低功耗CMOS收发器的静态电流进行了对比表 2. 各种RS-485 收发器的静态电流比较PART I Q(驱动器关闭)I Q(驱动器使能)关闭模式电流最高数据速率MAX3471 2.8µA 83µA N/A 64kbps MAX1483 20µA 55µA 0.1µA 250kbpsMAX3088(SRL = GND)420µA 475µA 1nA 10Mbps SN75ALS17626mA 30mA N/A 35Mbps 反映功耗大小另一参数是当RS-485收发器在无负载连接驱动器使能输入交流信号的条件下其电流消耗大小RS-485在任何情况下都必须避免输出开路而驱动器在每次发送数据期间都会使输出级发生瞬时短路现象它在同一时刻导通两个输出晶体管共同导通现象会使电源电流产生一个尖峰当然采用一个大容量的电容可以平滑该尖峰结果使得其电流均方根随数据速率的增大而达到其最大值对于MAX1483而言该最大电流大约为15mA当一个标准的RS—485收发器外挂最小负载后包括RS-485两个匹配电阻两个失效保护电阻就可以测量其电源电流随数据速率变化的关系曲线图2说明了MAX1483在下列条件下其I CC 与数据速率的关系外接电阻560Ω/120Ω/560Ω如图1所示VCC =5V DE=/RE=V CC 电缆长度为100英尺如图2所示即使数据速率很低电源电流也增大到将近37mA 而这主要是由于引入了匹配电阻和失效保护电阻所致下面将证明采用不同的匹配方式以及如何实现失效保护在低功耗应用中的重要性关于失效保护将在下节说明而关于匹配的详细描述请见章节匹配技巧失效保护众所周知当RS-485接收器输入端电压介于-200mV~+200mV 时输出处于不确定状态即如果半工结构RS-485收发器的差动输入电压为0V 而线上又无其它驱动器使能或由于连线不好导致输出开路则该接收器既可能输出逻辑1也可能输出0而且其几率相同为了保证在上述错误情况下输出一个确定值当今大多数RS-485收发器都需要外接失效保护电阻其中在线A 接一上拉电阻在线B 接一下拉电阻如图1所示以往在大多数方案中该失效保护电阻选取560Ω不过为了减小功耗有人将该失效保护电阻增大到将近1.1K Ω(当只需要一端匹配时)部分设计工程师则采用1.1K Ω~2.2K Ω的电阻在电缆两端进行匹配然而增大该电阻虽然减小了电流消耗但却降低了系统抗干扰能力为了避免采用外部偏置电阻收发器生产厂商首先在芯片内部给接收器提供偏置电阻上拉或下拉不过它仅在检测输出开路时有效对于终端匹配电缆由于这类伪失效保护收发器内置的上拉电阻比匹配电阻大几个数量级上拉效果很微弱因此还是难以使接收器输出一个确定值通常这种内置失效保护电阻的收发器仅对不需要终端匹配的电缆有效因此其它一些厂商为了省掉外部电阻又试图把接收器门限范围变为0~-0.5V 但这违背了RS-485标准有鉴于此MAXIM 公司开发了MAX3080MAX3471系列产品它们把上述两个问题都很好地解决了这类收发器通过定义一个更精确的接收器门限范围-50mV~+200mV 从而消除对偏置电阻的需求同时又不违背RS-485标准当接收器输入0V 电压时它们保证输出逻辑高电平进一步讲当发生开路或短路情况时这些接收器能够保证输出一种确定值如何节省功率如表2所示不同的收发器汲取的静态电流差别可能很大因此进行省电设计时首先应该选择低功耗器件譬如MAX3471当发送关闭时仅消耗2.8µA电流数据速率可达64Kbps由于收发器功耗在数据发送期间增加因此节省功耗的第二步就是通过软件实现短电码发送数据使发送器长时间处于接收状态以最短化发送占空比典型的串行发送的电码格式或数据结构如表3所示表3. 串行发送的电码格式控制位地址位数据位检验位控制位由于一个挂接单位负载32个可寻址器件的RS-485系统包含下列各比特位5比特地址位8比特数据位起始位全帧停止位全帧奇偶校验位可选择循环码校验位CRC可选择因此其发送数据的最短长度为20比特然而在实际过程中基于信息发送的安全性考虑还必须发送附加信息诸如数据长度发送地址方向等等结果使得电码长度可能增长到255个字节即2040比特表4. 采用MAX1483作为驱动器时电码长度与消耗的电流电码长度每秒一次每10秒一次每60秒一次20 bit 25.3µA 20.5µA 20.1µA 100 bit 61.1µA 24.1µA 20.7µA 255 byte 560.4µA 74µA 29µA虽然通过增加电码长度可以增强数据发送安全性但它却是以占用总线时间和消耗更多功率为代价当以200Kbps速率来传送20比特的数据时需要占用例如100µs的时间如果采用MAX1483以200kbps速率每秒发送一次则MAX1483消耗的平均电流为(100µs*53mA + (1s - 100µs)* 20µA)/1s = 25.3µA.当一个收发器处于空闲模式时必须关闭它的驱动器以最小化功率消耗表4以MAX1483为例给出了电码长度与RS-485接口电流消耗多少之间的关系当然对于采用定时轮检技术或在两次发送期间有较长固定休眠时段的系统可以通过关闭收发器进一步限制功率消耗除了从软件方面考虑之外硬件电路也为降低功耗提供了很大的余地图3比较了当收发器使能在1000英尺长的电缆发送方波信号时各种不同的器件消耗电流的大小其中75ALS176和MAX1483在总线每一端均采用标准的560Ω/120Ω/560Ω电阻匹配网络而真正的失效保护器件MAX3080和MAX3471在总线每端仅采用了一个120Ω的匹配电阻由图可见消耗的电源电流变化范围很大从12.2mA(MAX3471V CC=3.3V时)增大到70mA(75ALS176)因此如果你选择具有失效保护功能的低功耗器件时马上可将功耗降低许多这是由于它们取消了连接到地或到电源的偏置电阻再次强调当你选择RS—485接收器时一定要选择那些当差动接收线短路或开路时接收器逻辑输出电平是一个确定值的产品因为它省掉了两个高耗能偏置电阻匹配技巧如前所述终端电阻可以消除因阻抗不匹配而产生的反射干扰不过其代价是更多消耗功率其影响见表5表中列出了各种收发器发送使能在下列条件下消耗的电流大小无外挂电阻只有终端匹配电阻同时外接终端匹配电阻和失效保护偏置电阻表5. 采用终端匹配电阻和失效保护偏置电阻会增加电流消耗SN75ALS176MAX3471MAX3088MAX1483I VCC (no RT)60µA 517µA 74µA 22mA48mA19.5mA22.5mAI VCC (RT =120) 24mAI VCC (RT = 560-120-560)42mA N/A N/A 70mA无终端电阻减小功耗的第一种办法就是取消终端匹配电阻不过这种方案只适合短距离低速率传输在此条件下在数据信号达到接收器之前反射信号已消失根据经验如果信号的上升时间至少比信号在电缆通道单方向传输延迟时间长3倍则可以采用不加终端电阻方法利用该准则按照下列步骤可以计算出不加终端匹配电阻时电缆的最大长度第一步首先查找到信号在电缆中传输速率—通常由电缆厂商提供该参数以光速真空中c=3X108的百分比表示对于标准的绝缘型PVC电缆内部为24号AWG双绞线其典型速率为8英寸/ns第二步对于RS-485收发器从其产品资料查找出其最小的上升时间t r min例如MAX3471的上升时间为750ns第三步将最小上升时间除以4对于MAX3471有t r min/4=750/4=187.5ns第四步计算不需要采用匹配电阻时能可靠传输信号电缆的最大长度187.5ns/8英寸/ns=125英尺因此MAX3471在125英尺无电阻匹配的电缆中以64kbps速率收发数据时可以保持良好的传输性能图4说明了当用100英尺长无电阻匹配电缆替换1000英尺长具有两个120Ω终端匹配电阻的电缆后MAX3471的功耗巨减很多采用RC网络匹配乍看采用RC匹配完全能够阻断直流信号但是当你仔细分析后会发现采用这种方法需要附加很多条件如图5所示匹配网络由电阻R与电容C串联跨接在接收器输入端A B两端虽然可以保证R总是等于电缆的特征阻抗Z0但选择C时却破费心思这是因为虽然电容C的容值越大匹配越好容许通过的信号的频率成分越多反射越小但同时需要的电源峰值电流越大更不幸地是电缆越长C取值越大进一步加重电源负担在参考文献中你可以找到关于电容C取值详细的计算公式通篇文章都在讨论如何在消耗较小电流情况下选择一个优化的C信号的平均电压是另外一个经常被忽略的参量除非信号的平均电压达到直流平衡否则直流台阶效应将使信号产生明显的抖动从而引入中间符号干扰总之用RC 网络匹配虽然可以有效地减小电流消耗但会破坏信号质量由于RC 匹配有如此之多的条件限制因此大多数情况下减小电流消耗更好的办法就是不进行匹配肖特基二极管匹配当受到功耗限制时肖特基二极管提供了另外一种终端连接方法与前面介绍的方法不同的是它并不打算与电缆线匹配而是简单地把反射信号引起的过压或欠压信号进行钳位其结果是总线或接收器输入端电压信号被限制在V CC +V FD 二极管正向导通电压或GND-V FD 范围内由于肖特基二极管仅在电压过冲时起作用因此它们消耗很少一点能量相反采用电阻匹配时无论加不加失效保护电阻都一直在消耗电流图6说明利用肖特基二极管消除反射时应怎样连接虽然该终端连接法不具有失效保护功能但如果选用了如MAX3080MAX3471这类收发器可以使你实现上述功能在众多类型的二极管中肖特基二极管特性最接近理想二极管零正向导通电压零导通时间零反向恢复时间正是由于它的这种价值才引起人们极大兴趣用来替换在功耗紧张系统中的匹配电阻欠缺的是肖特基二基管匹配法不能消除RS-485/422系统中所有的反射信号因为一旦反射信号减弱到低于二极管正向导通电压其能量就不再受终端二极管的影响且会一直在电缆中存在直到其能量被电缆消耗殆尽为止无论怎样对于幅度流m A敏感的接收器来说这种驻留干扰都是一个问题采用肖特基二极管终端连接法一个主要缺陷是其成本问题由于每根终端线需要两个二极管而RS-485/422总线采用差动方式因此需要的二极管数目还要再加倍如图6所示而多终端二极管总线匹配方式在实际应用中并非少见虽然肖特基二极管匹配在RS-485/422系统中有许多优点但节能是其中最主要和最重要的特性如图7所示由于采用这种方法满足了RS-485网络所有条件因此无须进行计算除此之外它可以在不增加重通讯总线负担的情况下改善信号传输质量结速语在高速长距离通讯的RS-485系统中由于需要终端匹配电阻因此很难实现低功耗不过在此应用场合如果采用具有真正失效保护功能的收发器即使仍需要终端匹配电阻还是可以节省许多功率因为它们取消了耗能型失效保护偏置电阻另外依靠软件对数据通讯结构优化让发送器在数据发送完毕之后进入关闭模式或关闭驱动器能进一步减小功率消耗对于传输速率较低通讯距离较短的应用场合功率消耗差别可能很大当在一对100英尺长的电缆以60kbps速率传输数据时若采用75ALS176及120Ω电阻终端匹配时消耗的电源电流高达70mA相反如果采用MAX3471在同样条件下消耗的电源电流仅为2.5mA附录RS-485发展历史及概述RS-485标准是由两个行业协会共同制订和开发的即EIA—电子工业协会和TIA—通讯工业协会EIA曾经在它所有标准前面加上RS前缀英文Rcommended standard的缩写因此许多工程师一直延用这种名称不过EIA/TIA已正式用EIA/TIA取代RS以明确其标准起源目前RS-485各种扩展或增补版本标准已得到广泛应用RS-485标准与RS-422标准有许多共同之处正是这种原因许多工程师经常将它们搞混表1对两者进行了比较其中RS-485定义为双向半双工数据传输是EIA/TIA唯一一个容许多个接收器和发送器连接到同一总线的标准另一方面EIA/TIA-422规定总线上只容许一个单向发送器和多个接收器RS-485反向兼容RS-422标准反之则不然静电保护ESD虽然RS-485和RS-422系统中差动信号通道为噪声环境中传输数据提供了可靠的信道甚至差动接收器还能抑制大的共摸电压但是为了防止静电这类较高压对器件的损伤必须采用不同类型的保护措施由于人体相当于一个充满电荷的电容因此即使手碰一下IC也可能将其损坏而这种情况很容易发生在安装RS—485电缆过程中为了避免这种损坏出现MAXIM在其接口IC增加了ESD保护结构这种结构可以保护发送器的输出端或接收器的输入端在高达±15KV静电电压时不会被损坏为了保证器件满足ESD保护详细技术规范MAXIM以200V的步长在-15KV~+15KV范围内对收发器施加静电然后测试器件是否能够正常工作凡是通过这种规范化人体模式和IEC-4-2标准测试的器件MAXIM都会在器件号之后增加一个后缀E数据速率和驱动负载RS-485/422驱动器的负载均以单位负载大小进行量化单位负载定义为一个标准的RS-485接收器的输入阻抗12KΩ根据RS-485标准一个标准的RS-485驱动器可以驱动32个单位负载32个12KΩ负载并联然而对于某些类型的接收器其输入阻抗可能比12KΩ高例如48KΩ1/4单位负载或更高96KΩ1/8的单位负载相应地单个RS-485总线上可挂接多达128个或256个这种接收器当然在同一总线上你还可以挂接不同种类的接收器不过必须保证总负载不超过32个单位即总的并联阻抗不低于375Ω高速率引起的后果传输速率越高要求驱动器输出电压摆率越高而摆率越高产生的电磁干扰越强EMI因此部分RS-485收发器通过限制摆率以减小EMI干扰另外较低的摆率还有助于控制由于快速响应高数据速率或长电缆引起的反射干扰最小化反射基本方法就是采用终端电阻匹配电缆的特征阻抗对于通常的RS-485电缆而言一对24AWG 双绞线需要在电缆两端挂接120Ω匹配电阻。

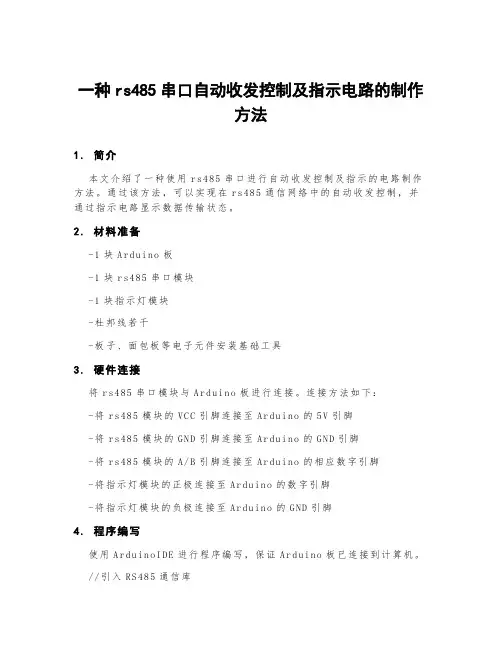

一种rs485串口自动收发控制及指示电路的制作方法1.简介本文介绍了一种使用r s485串口进行自动收发控制及指示的电路制作方法。

通过该方法，可以实现在r s485通信网络中的自动收发控制，并通过指示电路显示数据传输状态。

2.材料准备-1块A rd ui no板-1块r s485串口模块-1块指示灯模块-杜邦线若干-板子、面包板等电子元件安装基础工具3.硬件连接将r s485串口模块与A rd ui no板进行连接。

连接方法如下：-将rs485模块的VC C引脚连接至A rd ui n o的5V引脚-将rs485模块的GN D引脚连接至A rd ui n o的GN D引脚-将rs485模块的A/B引脚连接至A rd ui n o的相应数字引脚-将指示灯模块的正极连接至Ar du in o的数字引脚-将指示灯模块的负极连接至Ar du in o的G ND引脚4.程序编写使用Ar du in oI DE进行程序编写，保证Ar d ui no板已连接到计算机。

//引入RS485通信库#i nc lu de<S of tw are S er ia l.h>//定义相应引脚#d ef in eR SP in A2#d ef in eR SP in B3#d ef in eL ed Pi n4//创建So ft wa re Ser i al对象S o ft wa re Se ri al RS485S er ia l(RS Pi nA,R SP in B); v o id se tu p(){//初始化串口和指示灯引脚R S485S er ia l.be gin(9600);p i nM od e(Le dP in,OU T PU T);}v o id lo op(){i f(R S485Se ri al.av a il ab le()){i n td at a=RS485S eri a l.re ad();//等待数据接收完成d e la y(100);//指示灯闪烁d i gi ta lW ri te(L edP i n,HI GH);d e la y(500);d i gi ta lW ri te(L edP i n,LO W);}//延迟一段时间后再次检查d e la y(500);}5.运行测试1.将A rd ui no板连接至计算机，并上传程序。

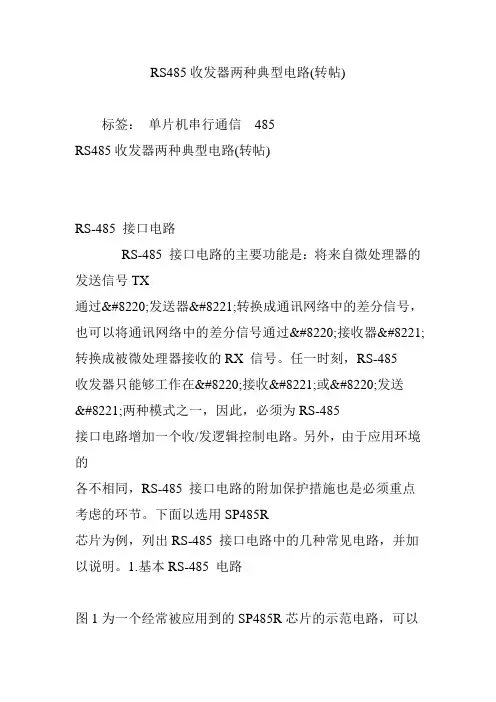

RS485收发器两种典型电路(转帖)标签：单片机串行通信485RS485收发器两种典型电路(转帖)RS-485 接口电路RS-485 接口电路的主要功能是：将来自微处理器的发送信号TX通过&#8220;发送器&#8221;转换成通讯网络中的差分信号，也可以将通讯网络中的差分信号通过&#8220;接收器&#8221;转换成被微处理器接收的RX 信号。

任一时刻，RS-485收发器只能够工作在&#8220;接收&#8221;或&#8220;发送&#8221;两种模式之一，因此，必须为RS-485接口电路增加一个收/发逻辑控制电路。

另外，由于应用环境的各不相同，RS-485 接口电路的附加保护措施也是必须重点考虑的环节。

下面以选用SP485R芯片为例，列出RS-485 接口电路中的几种常见电路，并加以说明。

1.基本RS-485 电路图1为一个经常被应用到的SP485R芯片的示范电路，可以被直接嵌入实际的RS-485应用电路中。

微处理器的标准串行口通过RXD 直接连接SP485R 芯片的RO引脚，通过TXD直接连接SP485R 芯片的DI 引脚。

由微处理器输出的R/D 信号直接控制SP485R 芯片的发送器/接收器使能：R/D信号为&#8220;1&#8221;，则SP485R 芯片的发送器有效，接收器禁止，此时微处理器可以向RS-485 总线发送数据字节；R/D 信号为&#8220;0&#8221;，则SP485R芯片的发送器禁止，接收器有效，此时微处理器可以接收来自RS-485 总线的数据字节。

此电路中，任一时刻SP485R 芯片中的&#8220;接收器&#8221;和&#8220;发送器&#8221;只能够有1个处于工作状态。

连接至A 引脚的上拉电阻R7、连接至B 引脚的下拉电阻R8用于保证无连接的SP485R芯片处于空闲状态，提供网络失效保护，以提高RS-485节点与网络的可靠性。
