上下拉电阻在电路中的作用

rs485电路ab的上下拉电阻
（实用版）
目录
1.RS485 电路概述
2.RS485 电路中的上下拉电阻
3.AB 上下拉电阻的作用和连接方式
4.上下拉电阻的选用原则
5.结束语
正文
一、RS485 电路概述
RS485 电路是一种串行通信标准，广泛应用于工业自动化、仪表测量等领域。

它可以实现多点通信，具有较强的抗干扰能力和较远的通信距离。

在 RS485 电路中，数据传输是通过一对差分信号线完成的，即 A 线和 B 线。

二、RS485 电路中的上下拉电阻
在 RS485 电路中，为了保证 A 线和 B 线在通信过程中始终有信号传输，防止信号反射和消除寄生电容的影响，需要在 A 线和 B 线上添加上下拉电阻。

三、AB 上下拉电阻的作用和连接方式
1.作用：
- 提高信号传输的稳定性
- 消除信号反射
- 消除寄生电容的影响
2.连接方式：
- 在 A 线和 B 线的两端分别连接上下拉电阻
- 选择合适的电阻值以保证通信效果
四、上下拉电阻的选用原则
1.电阻值选择：
- 通常在 100Ω-1000Ω之间选择，具体值根据通信距离和通信速率确定
- 保证在低速通信时，上下拉电阻的功耗在可接受范围内
2.电阻功率选择：
- 根据通信电流大小选择合适的电阻功率，以防止电阻过热损坏
五、结束语
在 RS485 电路中，上下拉电阻起到了关键作用，保证了通信的稳定性和可靠性。

485上拉电阻和下拉电阻
485总线是一种串行通信协议，常用于工业自动化领域的数据传输。

在485总线中，传输线一般采用双线制，分为A线和B线。

而上拉电阻和下拉电阻则是在485总线通信中常见的电路元件。

上拉电阻和下拉电阻都是一种电阻，它们的作用是控制总线上信号的电平。

在485总线中，上拉电阻和下拉电阻分别连接在A线和B线上，起到调整总线电平的作用。

上拉电阻是将总线电平拉高的电阻，它连接在总线A线上，并向上拉高总线电平。

上拉电阻的阻值一般较大，通常为1kΩ至10kΩ。

当总线无信号时，上拉电阻会将总线电平拉高至逻辑1的电平，以保证总线处于高电平状态。

下拉电阻则是将总线电平拉低的电阻，它连接在总线B线上，并向下拉低总线电平。

下拉电阻的阻值一般较小，通常为150Ω至300Ω。

当总线有数据传输时，总线会出现电平变化，下拉电阻则会将总线电平拉低至逻辑0的电平，以保证数据传输的准确性。

总的来说，上拉电阻和下拉电阻在485总线通信中起到非常重要的作用，它们可以保证总线电平的稳定性和数据传输的可靠性。

431上拉下拉电阻作用-概述说明以及解释1.引言1.1 概述上拉电阻和下拉电阻是电路中常见的元件，它们在数字电路和模拟电路中起着重要的作用。

上拉电阻和下拉电阻通常用于控制电路中的开关状态，以确保正确的信号传输和电路逻辑运算。

本文将详细探讨上拉电阻和下拉电阻的作用，并介绍它们在不同应用场景下的具体应用。

上拉电阻和下拉电阻是一种电阻器，用于将电路中的信号电压拉高或拉低到特定的电平。

上拉电阻将信号电压拉高，下拉电阻则将信号电压拉低。

在数字电路中，上拉电阻通常用于将逻辑门的输入端连接到高电平，以确保输入信号在断开状态下保持稳定。

下拉电阻则用于将逻辑门的输入端连接到低电平，同样也是为了保持输入信号在断开状态时的稳定性。

在模拟电路中，上拉电阻和下拉电阻用于调整信号的电平。

通过改变电阻的阻值，可以控制信号的幅值和频率响应。

上拉电阻和下拉电阻的作用在模拟电路中更加广泛，涵盖了信号放大、滤波和匹配等多个方面。

在这些应用中，上拉电阻和下拉电阻的精确选择和设计对电路性能至关重要。

总的来说，上拉电阻和下拉电阻在电路中扮演着至关重要的角色。

它们可以确保信号的稳定性和正确传输，以及调整信号的电平和频率响应。

对于电路设计者和工程师来说，了解上拉电阻和下拉电阻的作用和应用是非常重要的，这将有助于优化电路的性能和可靠性。

在接下来的正文部分，我们将更详细地探讨上拉电阻和下拉电阻的作用，并介绍它们在具体应用中的技术要点和实际应用案例。

1.2文章结构文章结构:本文共分为引言、正文和结论三个部分。

引言部分主要概述了上拉下拉电阻的作用和本文结构，引出了文章的目的。

正文部分主要包含了上拉电阻的作用、下拉电阻的作用以及上拉下拉电阻的应用。

结论部分对上拉下拉电阻的作用进行了总结，比较了二者的优劣，并展望了上拉下拉电阻的未来发展。

通过这样的结构安排，本文旨在全面介绍上拉下拉电阻的作用，并探讨其在实际应用中的潜力和发展前景。

1.3 目的本文的目的是探讨431上拉下拉电阻在电路中的作用。

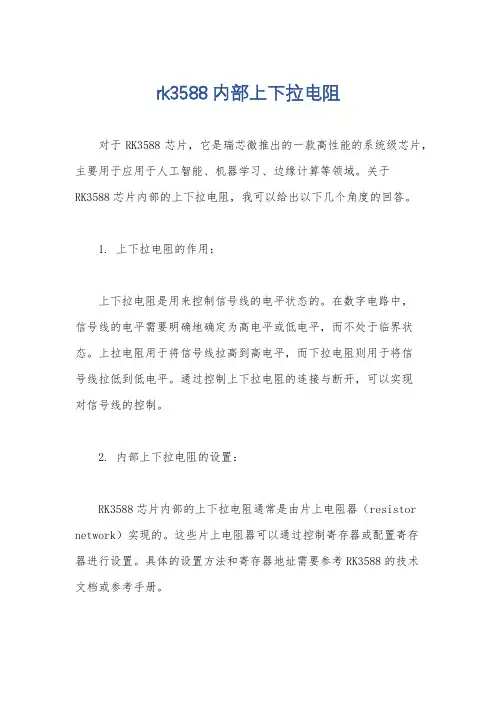

rk3588内部上下拉电阻对于RK3588芯片，它是瑞芯微推出的一款高性能的系统级芯片，主要用于应用于人工智能、机器学习、边缘计算等领域。

关于RK3588芯片内部的上下拉电阻，我可以给出以下几个角度的回答。

1. 上下拉电阻的作用：上下拉电阻是用来控制信号线的电平状态的。

在数字电路中，信号线的电平需要明确地确定为高电平或低电平，而不处于临界状态。

上拉电阻用于将信号线拉高到高电平，而下拉电阻则用于将信号线拉低到低电平。

通过控制上下拉电阻的连接与断开，可以实现对信号线的控制。

2. 内部上下拉电阻的设置：RK3588芯片内部的上下拉电阻通常是由片上电阻器（resistor network）实现的。

这些片上电阻器可以通过控制寄存器或配置寄存器进行设置。

具体的设置方法和寄存器地址需要参考RK3588的技术文档或参考手册。

3. 上下拉电阻的使用场景：上下拉电阻通常用于控制输入输出端口的电平状态，例如GPIO （通用输入输出）端口。

在某些情况下，当GPIO端口没有外部设备连接时，可以通过配置上拉电阻将其拉高为高电平，或者通过配置下拉电阻将其拉低为低电平。

这样可以避免GPIO端口处于悬空状态，提高系统的稳定性。

4. 上下拉电阻的取值范围：上下拉电阻的取值范围通常是由芯片设计决定的，不同芯片可能有不同的取值范围。

一般来说，上下拉电阻的取值范围可以是几千欧姆到几十千欧姆之间。

总结起来，RK3588芯片内部的上下拉电阻是用来控制信号线电平状态的，通过控制寄存器或配置寄存器进行设置。

上下拉电阻通常用于控制GPIO端口的电平状态，避免端口悬空，提高系统稳定性。

具体的上下拉电阻取值范围需要参考RK3588的技术文档或参考手册。

【硬件设计】上拉电阻和下拉电阻的用法一、什么是上拉电阻？什么是下拉电阻？上拉就是将不确定的信号通过一个电阻嵌位在高电平！电阻同时起限流作用！下拉同理！上拉是对器件注入电流，下拉是输出电流；弱强只是上拉电阻的阻值不同，没有什么严格区分；对于非集电极（或漏极）开路输出型电路（如普通门电路）提升电流和电压的能力是有限的，上拉电阻的功能主要是为集电极开路输出型电路输出电流通道。

二、上拉电阻及下拉电阻作用：1、提高電壓准位：a.当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS电路的最低高电平（一般为3.5V），这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。

b.OC门电路必须加上拉电阻，以提高输出的搞电平值。

2、加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。

3、N/A pin防靜電、防干擾：在COMS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。

同時管脚悬空就比较容易接受外界的电磁干扰。

4、电阻匹配，抑制反射波干扰：长线传输中电阻不匹配容易引起反射波干扰，加上下拉电阻是电阻匹配，有效的抑制反射波干扰。

5、預設空閒狀態/缺省電位：在一些 CMOS 输入端接上或下拉电阻是为了预设缺省电位. 当你不用这些引脚的时候, 这些输入端下拉接 0 或上拉接 1。

在I2C 总线等总线上，空闲时的状态是由上下拉电阻获得。

6. 提高芯片输入信号的噪声容限：输入端如果是高阻状态，或者高阻抗输入端处于悬空状态，此时需要加上拉或下拉，以免收到随机电平而影响电路工作。

同样如果输出端处于被动状态，需要加上拉或下拉，如输出端仅仅是一个三极管的集电极。

从而提高芯片输入信号的噪声容限增强抗干扰能力。

三、上拉电阻阻值的选择原则包括:1、从节约功耗及芯片的灌电流能力考虑应当足够大；电阻大，电流小。

2、从确保足够的驱动电流考虑应当足够小；电阻小，电流大。

iic上拉电阻、下拉电阻IIC（Inter-Integrated Circuit）是一种常用的串行通信协议，广泛应用于各种电子设备中。

在使用IIC协议进行通信时，为了保证信号的稳定和可靠传输，常常需要使用上拉电阻和下拉电阻。

本文将从IIC协议的基本原理和应用场景入手，详细介绍上拉电阻和下拉电阻的作用和使用方法。

IIC协议是一种双线制的串行通信协议，由时钟线（SCL）和数据线（SDA）组成。

在IIC通信中，上拉电阻和下拉电阻的作用是为了确保SCL和SDA线上的信号电平能够正确地被接收和解析。

我们来了解一下上拉电阻的作用。

上拉电阻是连接在SCL和SDA 线上的电阻，它的作用是将这两根线拉高到一个默认的高电平。

当总线上没有任何设备产生低电平信号时，上拉电阻能够确保SCL和SDA线保持在高电平状态，从而防止信号的漂移和误读。

当总线上某个设备需要传输数据时，它会将相应的线拉低，与上拉电阻形成一个电平切换，以表示数据的传输。

接下来，我们来了解一下下拉电阻的作用。

下拉电阻同样是连接在SCL和SDA线上的电阻，它的作用是将这两根线拉低到一个默认的低电平。

当总线上没有任何设备产生高电平信号时，下拉电阻能够确保SCL和SDA线保持在低电平状态，从而防止信号的漂移和误读。

当总线上某个设备需要传输数据时，它会将相应的线拉高，与下拉电阻形成一个电平切换，以表示数据的传输。

在实际的电路设计中，选择上拉电阻和下拉电阻的数值需要考虑多个因素，如总线上的设备数量、总线长度、工作频率等。

一般来说，上拉电阻和下拉电阻的数值应该相对较大，以确保信号的稳定性。

常见的数值范围是1kΩ至10kΩ，具体数值需要根据实际情况进行调整。

上拉电阻和下拉电阻的连接方式也需要注意。

一种常见的方式是将上拉电阻和下拉电阻连接到VCC和GND，以保证信号电平的正确切换。

另一种方式是将上拉电阻和下拉电阻连接到IO引脚上，以避免在电源启动时产生过大的电流。

具体的连接方式也需要根据实际情况进行选择。

rs485电路ab的上下拉电阻-回复"RS485电路AB的上下拉电阻"是个值得深入探讨的主题。

在本文中，我们将一步一步回答这个问题，并解释RS485电路中上下拉电阻的作用和优化方法。

首先，让我们了解一下RS485总线系统的基本原理。

RS485是一种常用的通信标准，适用于远距离通信和多节点通信。

它允许多台设备在同一总线上进行双向通信。

每个设备都有一个唯一的地址，通过总线线路传输数据。

在RS485电路中，通常使用上下拉电阻来控制总线的信号电平。

上拉电阻将信号线拉高到高电平状态（通常是逻辑1），而下拉电阻将信号线拉低到低电平状态（通常是逻辑0）。

这两个电阻是为了确保总线信号正常传输、防止干扰以及提供电流流动。

首先，我们来看看上拉电阻的作用。

上拉电阻通常位于总线的发送端，它的主要作用是为总线提供一个稳定的高电平信号。

当总线处于空闲状态时，上拉电阻将总线拉高到逻辑1，以确保总线上没有误码。

此时，总线上的其他设备检测到逻辑1，并进入接收模式。

其次，我们来看看下拉电阻的作用。

下拉电阻通常位于总线的接收端，它的主要作用是将总线维持在一个稳定的低电平信号。

当总线上的某个设备进行数据传输时，它会将总线拉低到逻辑0，用来传输数据。

其他设备检测到逻辑0，并进行相应的处理。

下拉电阻的作用是确保总线在提供电流的同时，保持低电平状态稳定，防止信号波动。

接下来，我们来讨论如何优化上下拉电阻的数值选择。

根据RS485通信标准，通常使用120欧姆的电阻作为上拉和下拉电阻。

这是一个相对理想的数值，可以在大多数应用中保持稳定的信号电平。

然而，在某些特殊情况下，我们可能需要根据具体的电路需求调整这些数值。

例如，当总线长度较长时，信号衰减会增加。

在这种情况下，可以选择较小的上拉电阻，以提供更大的电流输出，增加信号强度。

类似地，当总线上连接多个设备时，可能需要选择较小的下拉电阻，以提供更稳定的信号传输。

此外，我们还可以考虑在RS485电路中使用其他类型的电阻，如可变电阻。

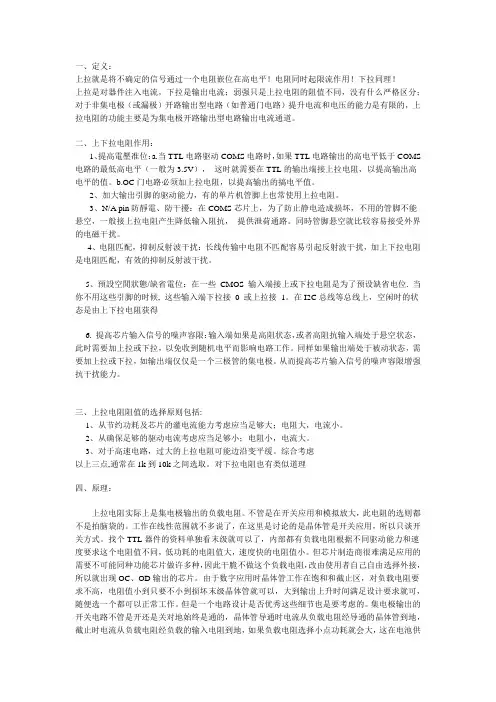

一、定义：上拉就是将不确定的信号通过一个电阻嵌位在高电平！电阻同时起限流作用！下拉同理！上拉是对器件注入电流，下拉是输出电流；弱强只是上拉电阻的阻值不同，没有什么严格区分；对于非集电极（或漏极）开路输出型电路（如普通门电路）提升电流和电压的能力是有限的，上拉电阻的功能主要是为集电极开路输出型电路输出电流通道。

二、上下拉电阻作用：1、提高電壓准位：a.当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS 电路的最低高电平（一般为3.5V），这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。

b.OC门电路必须加上拉电阻，以提高输出的搞电平值。

2、加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。

3、N/A pin防靜電、防干擾：在COMS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。

同時管脚悬空就比较容易接受外界的电磁干扰。

4、电阻匹配，抑制反射波干扰：长线传输中电阻不匹配容易引起反射波干扰，加上下拉电阻是电阻匹配，有效的抑制反射波干扰。

5、預設空閒狀態/缺省電位：在一些CMOS 输入端接上或下拉电阻是为了预设缺省电位. 当你不用这些引脚的时候, 这些输入端下拉接0 或上拉接1。

在I2C总线等总线上，空闲时的状态是由上下拉电阻获得6. 提高芯片输入信号的噪声容限：输入端如果是高阻状态，或者高阻抗输入端处于悬空状态，此时需要加上拉或下拉，以免收到随机电平而影响电路工作。

同样如果输出端处于被动状态，需要加上拉或下拉，如输出端仅仅是一个三极管的集电极。

从而提高芯片输入信号的噪声容限增强抗干扰能力。

三、上拉电阻阻值的选择原则包括:1、从节约功耗及芯片的灌电流能力考虑应当足够大；电阻大，电流小。

2、从确保足够的驱动电流考虑应当足够小；电阻小，电流大。

3、对于高速电路，过大的上拉电阻可能边沿变平缓。

综合考虑以上三点,通常在1k到10k之间选取。

上拉电阻、下拉电阻详细解读电阻在电路中起限制电流的作用。

上拉电阻和下拉电阻是经常提到也是经常用到的电阻，在每个系统的设计中都用到了大量的上拉电阻和下拉电阻。

在上拉电阻和下拉电阻的电路中，经常有的疑问是：上拉电阻为何能上拉？下拉电阻为何能下拉？下拉电阻旁边为何经常会串一个电阻？简单概括为：●电源到器件引脚上的电阻叫上拉电阻，作用是平时使该引脚为高电平；●地到器件引脚上的电阻叫下拉电阻，作用是平时使该引脚为低电平。

●低电平在IC内部与GND相连接；●高电平在IC内部与超大电阻相连接。

上拉就是将不确定的信号通过一个电阻钳位在高电平，电阻同时起限流作用，下拉同理。

对于非集电极（或漏极）开路输出型电路（如普通门电路，其提升电流和电压的能力是有限的，上拉和下拉电阻的主要功能是为集电极开路输出型电路提供输出电流通道。

上拉是对器件注入电流，下拉是输出电流；强弱只是上拉或下拉电阻的阻值不同，没有什么严格区分。

当IC的I/O端口，节点为高电平时：节点处和GND之间的阻抗很大，可以理解为无穷大，这个时候通过上拉电阻（如4.7K欧，10K欧电阻）接到VCC上，上拉电阻的分压几乎可以忽略不计；当I/O端口节点需要为低电平时：直接接GND就可以了，这个时候VCC与GND 是通过刚才的上拉电阻（如4.7K欧，10K欧电阻）连接的，通过的电流很小，可以忽略不计。

电平值的大小、高低是相对于地电平来说的，因此在看电平值的大小时要参考地的电平值来看。

看看那些引脚是否接到地上，与自己是否连接外围器件没有关系，因为其实高电平还是低电平是相对于地平面来说的。

在节点与+5V之间接10K欧或4.7K欧的上拉电阻，能够把这个节点的电位拉上来，往往这个节点要求应用单片机或其它控制器来控制它（及这个节点与I/O连接）为高电平或低电平。

如果单纯的想要使这个节点成为高电平，并且输出阻抗非常大，则直接接电源也无妨，但是如果单片机要使这个节点拉低，即单片机内部使节点接地，这样5V电源和地之间就短路了。

数字电路中上拉电阻和下拉电阻作用和选用选择文章内容为数字中上拉和下拉电阻作用和选用挑选，希翼对大家有协助。

上拉电阻：1、当TTL电路驱动COMS电路时，假如TTL电路输出的高电平低于COMS电路的最低高电平(普通为3.5V)，这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。

2、OC门电路必需加上拉电阻，才干用法。

3、为加大输出引脚的驱动能力，有的管脚上也常用法上拉电阻。

4、在COMS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，普通接上拉电阻产生降低输入阻抗，提供泄荷通路。

5、芯片的管脚加上拉电阻来提高输出电平，从而提高芯片输入信号的噪声容限增加抗干扰能力。

6、提高的抗电磁干扰能力。

管脚悬空就比较简单接受外界的电磁干扰。

7、长线传输中电阻不匹配简单引起反射波干扰，加上下拉电阻是电阻匹配，有效的抑制反射波干扰。

上拉电阻阻值的挑选原则包括:1、从节省功耗及芯片的灌能力考虑应该足够大;电阻大，电流小。

2、从确保足够的驱动电流考虑应该足够小;电阻小，电流大。

3、对于高速电路，过大的上拉电阻可能边沿变平缓。

综合考虑以上三点,通常在1k到10k之间选取。

对下拉电阻也有类似道理对上拉电阻和下拉电阻的挑选应结合开关管特性和下级电路的输入特性举行设定，主要需要考虑以下几个因素：1.驱动能力与功耗的平衡。

以上拉电阻为例，普通地说，上拉电阻越小，驱动能力越强，但功耗越大，设计是应注重两者之间的均衡。

2.下级电路的驱动需求。

同样以上拉电阻为例，当输出高电平常，开关管断开，上拉电阻应适当挑选以能够向下级电路提供足够的电流。

3.凹凸电平的设定。

不同电路的凹凸电平的门槛电平会有不同，电阻第1页共6页。

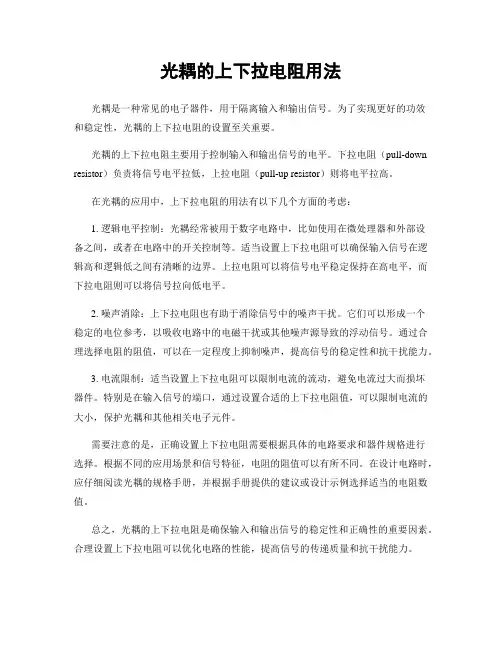

光耦的上下拉电阻用法光耦是一种常见的电子器件，用于隔离输入和输出信号。

为了实现更好的功效和稳定性，光耦的上下拉电阻的设置至关重要。

光耦的上下拉电阻主要用于控制输入和输出信号的电平。

下拉电阻（pull-down resistor）负责将信号电平拉低，上拉电阻（pull-up resistor）则将电平拉高。

在光耦的应用中，上下拉电阻的用法有以下几个方面的考虑：1. 逻辑电平控制：光耦经常被用于数字电路中，比如使用在微处理器和外部设备之间，或者在电路中的开关控制等。

适当设置上下拉电阻可以确保输入信号在逻辑高和逻辑低之间有清晰的边界。

上拉电阻可以将信号电平稳定保持在高电平，而下拉电阻则可以将信号拉向低电平。

2. 噪声消除：上下拉电阻也有助于消除信号中的噪声干扰。

它们可以形成一个稳定的电位参考，以吸收电路中的电磁干扰或其他噪声源导致的浮动信号。

通过合理选择电阻的阻值，可以在一定程度上抑制噪声，提高信号的稳定性和抗干扰能力。

3. 电流限制：适当设置上下拉电阻可以限制电流的流动，避免电流过大而损坏器件。

特别是在输入信号的端口，通过设置合适的上下拉电阻值，可以限制电流的大小，保护光耦和其他相关电子元件。

需要注意的是，正确设置上下拉电阻需要根据具体的电路要求和器件规格进行选择。

根据不同的应用场景和信号特征，电阻的阻值可以有所不同。

在设计电路时，应仔细阅读光耦的规格手册，并根据手册提供的建议或设计示例选择适当的电阻数值。

总之，光耦的上下拉电阻是确保输入和输出信号的稳定性和正确性的重要因素。

合理设置上下拉电阻可以优化电路的性能，提高信号的传递质量和抗干扰能力。

电路中的上拉电阻作用一、定义：上拉就是将不确定的信号通过一个电阻嵌位在高电平!电阻同时起限流作用!下拉同理!上拉是对器件注入电流，下拉是输出电流;弱强只是上拉电阻的阻值不同，没有什么严格区分;对于非集电极(或漏极)开路输出型电路(如普通门电路)提升电流和电压的能力是有限的，上拉电阻的功能主要是为集电极开路输出型电路输出电流通道。

二、上下拉电阻作用：1、提高電壓准位：a.当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS电路的最低高电平(一般为3.5V)，这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。

b.OC门电路必须加上拉电阻，以提高输出的搞电平值。

2、加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。

3、N/A pin防靜電、防干擾：在COMS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。

同時管脚悬空就比较容易接受外界的电磁干扰。

4、电阻匹配，抑制反射波干扰：长线传输中电阻不匹配容易引起反射波干扰，加上下拉电阻是电阻匹配，有效的抑制反射波干扰。

5、預設空閒狀態/缺省電位：在一些CMOS 输入端接上或下拉电阻是为了预设缺省电位. 当你不用这些引脚的时候, 这些输入端下拉接0 或上拉接1。

在I2C总线等总线上，空闲时的状态是由上下拉电阻获得。

6.提高芯片输入信号的噪声容限：输入端如果是高阻状态，或者高阻抗输入端处于悬空状态，此时需要加上拉或下拉，以免收到随机电平而影响电路工作。

同样如果输出端处于被动状态，需要加上拉或下拉，如输出端仅仅是一个三极管的集电极。

从而提高芯片输入信号的噪声容限增强抗干扰能力。

三、上拉电阻阻值的选择原则包括:1、从节约功耗及芯片的灌电流能力考虑应当足够大;电阻大，电流小。

2、从确保足够的驱动电流考虑应当足够小;电阻小，电流大。

3、对于高速电路，过大的上拉电阻可能边沿变平缓。

综合考虑。

含2篇文章上下拉电阻总结（不懂得看过来）一、定义：上拉就是将不确定的信号通过一个电阻嵌位在高电平！电阻同时起限流作用！下拉同理！上拉是对器件注入电流，下拉是输出电流；弱强只是上拉电阻的阻值不同，没有什么严格区分；对于非集电极（或漏极）开路输出型电路（如普通门电路）提升电流和电压的能力是有限的，上拉电阻的功能主要是为集电极开路输出型电路输出电流通道。

二、上下拉电阻作用：1、提高电压准位：a.当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS 电路的最低高电平（一般为3.5V），这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。

b.OC门电路必须加上拉电阻，以提高输出的高电平值。

2、加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。

3、N/A pin防静电、防干扰：在COMS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。

同時管脚悬空就比较容易接受外界的电磁干扰。

4、电阻匹配，抑制反射波干扰：长线传输中电阻不匹配容易引起反射波干扰，加上下拉电阻是电阻匹配，有效的抑制反射波干扰。

5、预设空间状态/缺省电位：在一些 CMOS 输入端接上或下拉电阻是为了预设缺省电位. 当你不用这些引脚的时候, 这些输入端下拉接 0 或上拉接 1。

在I2C总线等总线上，空闲时的状态是由上下拉电阻获得6. 提高芯片输入信号的噪声容限：输入端如果是高阻状态，或者高阻抗输入端处于悬空状态，此时需要加上拉或下拉，以免收到随机电平而影响电路工作。

同样如果输出端处于被动状态，需要加上拉或下拉，如输出端仅仅是一个三极管的集电极。

从而提高芯片输入信号的噪声容限增强抗干扰能力。

{电源到元件间的叫上拉电阻,作用是平时使该脚为高电平地到元件间的叫下拉电阻,作用是平时使该脚为低电平上拉电阻和下拉电阻的范围由器件来定(我们一般用10K)+Vcc+------+=上拉电阻|+-----+|元件||+-----++------+=下拉电阻-Gnd一般来说上拉或下拉电阻的作用是增大电流，加强电路的驱动能力比如说51的p1口还有，p0口必须接上拉电阻才可以作为io口使用上拉和下拉的区别是一个为拉电流，一个为灌电流一般来说灌电流比拉电流要大也就是灌电流驱动能力强一些}三、上拉电阻阻值的选择原则包括:1、从节约功耗及芯片的灌电流能力考虑应当足够大；电阻大，电流小。

串阻和上下拉电阻的顺序在电子电路设计中，串阻和上下拉电阻是两种常见的电阻元件。

它们在电路中起到了不可或缺的作用。

本文将分别介绍串阻和上下拉电阻的定义、作用以及在电路中的应用。

一、串阻串阻，即串联电阻，是将多个电阻按照一定的顺序连接在一起，使电流依次通过这些电阻的电路。

串阻的特点是电阻值相加，即总电阻等于各个电阻的电阻之和。

串阻常用来限制电流流过的路径，起到分流和稳压的作用。

串阻在电路中的应用非常广泛。

首先，在直流电源电路中，串阻可以用来限制电流的大小，保护电路中的元件不受损坏。

其次，在交流电路中，串阻可以用来降低电压，起到稳压的作用。

此外，在模拟电路中，串阻也常用于滤波电路和放大电路中，用来改变电路的频率响应和增益。

二、上下拉电阻上下拉电阻，也称为上拉电阻和下拉电阻，是一种特殊的电阻元件，它常用于数字电路中。

上下拉电阻的作用是使输入端的电压在断开时保持在高电平或低电平。

上拉电阻将输入端连接到高电平，下拉电阻将输入端连接到低电平。

上下拉电阻在数字电路中的应用非常广泛。

首先，在数字输入引脚上，通过上拉电阻将输入端连接到高电平，可以防止输入端在未连接时浮动产生的干扰信号。

其次，在数字输出引脚上，通过下拉电阻将输出端连接到低电平，可以将输出端拉低，以实现与其他设备的逻辑兼容。

三、串阻和上下拉电阻的结合应用串阻和上下拉电阻可以结合使用，以实现更复杂的功能。

例如，在数字输入引脚上，可以通过上拉电阻将输入端连接到高电平，同时通过串阻限制输入电流的大小。

这样可以保证输入端在未连接时保持高电平，同时又能限制输入电流的大小，以保护电路中的元件。

串阻和上下拉电阻还可以用于数字通信中的信号传输。

在串口通信中，通过串阻限制发送端和接收端的电流大小，可以实现信号的传输和接收。

同时，通过上下拉电阻将发送端和接收端连接到高电平或低电平，可以实现数据的高低电平表示。

总结：串阻和上下拉电阻是电子电路设计中常用的电阻元件。

串阻用于限制电流流过的路径，起到分流和稳压的作用；上下拉电阻用于保持输入端的电压在断开时保持在高电平或低电平，以防止干扰信号的产生。

gpio上拉下拉电阻的作用
GPIO上拉下拉电阻是一种重要的电路设计元件，在数字电路中起着非常重要的作用。

它们主要用于控制GPIO引脚的电平状态，从而实现数字信号传输和控制。

上拉电阻和下拉电阻的作用是将GPIO引脚的电平状态固定在一个确定的状态上，以防止外部信号或其他因素的干扰。

上拉电阻将GPIO引脚的电平状态拉高到高电平状态，而下拉电阻则将GPIO引脚的电平状态拉低到低电平状态。

在数字电路中，GPIO引脚的电平状态决定了数字信号的传输和控制。

如果GPIO引脚的电平状态不稳定，那么数字信号的传输和控制就会受到干扰，从而影响系统的正常运行。

因此，上拉下拉电阻的作用是非常重要的。

在实际应用中，上拉下拉电阻还可以用于控制GPIO引脚的输入输出方向。

当GPIO引脚作为输出口时，通过控制上拉下拉电阻的状态，可以控制输出口的电平状态。

当GPIO引脚作为输入口时，通过控制上拉下拉电阻的状态，可以控制输入口的电平状态。

总之，在数字电路中，上拉下拉电阻是非常重要的电路设计元件。

它们可以有效地控制GPIO引脚的电平状态，从而确保数字信号的传输和控制的稳定性和可靠性。

- 1 -。

gpio上拉下拉电阻的作用
GPIO上拉下拉电阻是在数字电路中使用的一种电路元件，它们的主要作用是为了保证数字信号在输入端口有效地传输和接收。

当GPIO处于输入模式时，上拉电阻将输出电压拉高至高电平，下拉电阻将电压拉低至低电平，从而确保输入信号的稳定性和可靠性。

在输出模式下，上拉和下拉电阻也能起到限制输出电流的作用，保护电路不被电流过大所损坏。

GPIO上拉下拉电阻的调整和选择也是数字电路设计中的一项重要工作，需要根据具体的电路环境和需求进行合理的配置。

- 1 -。

上下拉电阻在电路中的作用上下拉电阻通常用于数字信号线或控制线。

在没有上下拉电阻的情况下，信号线将处于开路状态，这意味着这条线既不连接到电源也不连接到地。

这样的状态会导致一些问题，比如信号的不确定性，带来悬空的电压和电流，抗干扰能力较差，容易受到外界电磁场的干扰等。

上拉电阻是指在信号线连接到地线之前，距离地电位增加的电阻。

上拉电阻通常连接到信号线和正电源之间。

当信号线没有外部连接时，上拉电阻将提供一个接近正电源电压值的电平，将信号线的逻辑状态保持在高电平状态。

当信号线有外部连接时，外部设备提供了比上拉电阻的电阻值更小的电阻，使信号线的逻辑状态保持在低电平。

下拉电阻则是指在信号线连接到电源线之前，距离电源电位降低的电阻。

下拉电阻通常连接到信号线和地线之间。

当信号线没有外部连接时，下拉电阻将提供一个接近地电位的电平，将信号线的逻辑状态保持在低电平状态。

当信号线有外部连接时，外部设备提供了比下拉电阻的电阻值更小的电阻，使信号线的逻辑状态保持在高电平。

除了保持逻辑状态外，上下拉电阻还有其他作用。

以下是其中几个常见的作用：1.减少干扰：上下拉电阻可以减少信号线的高频噪声和干扰，增强信号的稳定性和抗干扰能力。

在没有连接的情况下，信号线将处于一个确定的逻辑状态，这样可以避免信号线上的高频噪声对系统造成的不利影响。

2.确定输入状态：上下拉电阻可以用于确定输入状态，在没有外部设备连接到信号线时，上下拉电阻将提供一个确定的逻辑状态。

这对于数字系统中的输入信号非常重要，可以确保输入信号的稳定性。

3.确保电路的可靠性：在数字电子系统中，如果输入信号没有外部设备连接时，信号线是悬空的状态，容易受到外界电磁场干扰。

上下拉电阻可以将这种悬空状态转换为一个确定的逻辑状态，提高电路的可靠性和稳定性。

4.驱动能力的提升：上下拉电阻可以增加信号线的驱动能力，减小信号线上的噪声和失真。

特别是在一些长距离传输的场景中，上下拉电阻可以提高信号的传输质量和可靠性。

下拉电阻工作原理
下拉电阻是一种常用的电子元件，它可以在电路中起到调节电流、电压或阻抗的作用。

其工作原理基于电阻的特性。

下拉电阻通常由电阻器构成，电阻器内部由导电材料制成，具有一定的电阻值。

当电流通过电阻器时，导电材料内的电子会与其碰撞，产生电阻作用，导致电流减小。

因此，下拉电阻可以用来降低电路中的电压或电流。

在电路中，下拉电阻可以用来降低电压。

当电路中存在电压过高的情况时，将下拉电阻连接在电路中，可以形成电压分压的效果，将过高的电压分担到下拉电阻上，从而保护其他电子元件免受过高电压的损害。

另外，下拉电阻也可以用来调节电流。

在一些特定的电路中，需要限制电流的大小，以保证电子元件的正常工作。

通过在电路中加入适当的下拉电阻，可以使电路中的电流减小到所需的范围。

同时，下拉电阻还可以调节电路的阻抗，影响电路的频率响应和信号传输。

总之，下拉电阻是一种常用的电子元件，它通过降低电压、电流或调节阻抗的方式，在电路中起到重要的作用。

在数字电路中不用的输入脚都要接固定电平，通过1k电阻接高电平或接地。

1. 电阻作用：l 接电组就是为了防止输入端悬空l 减弱外部电流对芯片产生的干扰l 保护cmos内的保护二极管,一般电流不大于10mAl 上拉和下拉、限流l 1. 改变电平的电位，常用在TTL-CMOS匹配2. 在引脚悬空时有确定的状态3.增加高电平输出时的驱动能力。

4、为OC门提供电流l 那要看输出口驱动的是什么器件，如果该器件需要高电压的话，而输出口的输出电压又不够，就需要加上拉电阻。

l 如果有上拉电阻那它的端口在默认值为高电平你要控制它必须用低电平才能控制如三态门电路三极管的集电极，或二极管正极去控制把上拉电阻的电流拉下来成为低电平。

反之，l 尤其用在接口电路中,为了得到确定的电平,一般采用这种方法,以保证正确的电路状态,以免发生意外,比如,在电机控制中,逆变桥上下桥臂不能直通,如果它们都用同一个单片机来驱动,必须设置初始状态.防止直通!2、定义：l 上拉就是将不确定的信号通过一个电阻嵌位在高电平！电阻同时起限流作用！下拉同理！l 上拉是对器件注入电流，下拉是输出电流l 弱强只是上拉电阻的阻值不同，没有什么严格区分l 对于非集电极（或漏极）开路输出型电路（如普通门电路）提升电流和电压的能力是有限的，上拉电阻的功能主要是为集电极开路输出型电路输出电流通道。

3、为什么要使用拉电阻：l 一般作单键触发使用时，如果IC本身没有内接电阻，为了使单键维持在不被触发的状态或是触发后回到原状态，必须在IC外部另接一电阻。

l 数字电路有三种状态：高电平、低电平、和高阻状态，有些应用场合不希望出现高阻状态，可以通过上拉电阻或下拉电阻的方式使处于稳定状态，具体视设计要求而定！l 一般说的是I/O端口，有的可以设置，有的不可以设置，有的是内置，有的是需要外接，I/O端口的输出类似与一个三极管的C，当C接通过一个电阻和电源连接在一起的时候，该电阻成为上C拉电阻，也就是说，如果该端口正常时为高电平，C通过一个电阻和地连接在一起的时候，该电阻称为下拉电阻，使该端口平时为低电平，作用吗：比如：当一个接有上拉电阻的端口设为输如状态时，他的常态就为高电平，用于检测低电平的输入。
