建筑行业天正结构软件主要功能.doc

第10章天正建筑CAD系列软件简介-天正建筑介绍天正建筑CAD软件TArch是国内最早在AutoCAD平台上开发的商品化建筑CAD软件之一，目前己具相当规模，今天的天正软件已开展成为涵盖建筑设计、装修设计、热通空调、给水排水、建筑电气与建筑结构等多项专业的系列软件，并针对日新月异的房产开展商提供房产面积计算软件等。

天正首先提出了分布式工具集的建筑CAD软件思路，完全摒弃流程式的工作方式，为用户提供了一系列独立的、智能高效的绘图工具。

由于天正采纳了由较小的专业绘图工具命令所组成的工具集，因此使用起来特不灵活、可靠，而且在软件运行中不对AutoCAD命令的使用功能加以限制。

反过来，天正建筑软件只是往弥补AutoCAD软件缺乏的局部，天正软件的要紧作用确实是根基使AutoCAD由通用绘图软件变成了专业化的建筑CAD软件。

本章的学习目标：1.了解天正建筑设计软件的作用2.简单把握天正建筑设计软件的用法3.简单了解其他几种天正CAD软件10.1天正建筑设计软件TArch天正建筑设计软件TArch是一个特不优秀的有用软件，每个建筑设计师都应该把握该软件的全然功能和用法。

天正建筑设计软件的目标定位天正建筑设计软件的目标定位于建筑施工图，在功能大大增强的前提下，兼顾三维快速建模，模型是与平面图同步完成的，不再需要建筑师的额外劳动。

如图10-1所示，在绘制平面图时，三维模型可自动形成。

图10-1平面图与模型的同步完成自定义对象技术构造专业构件天正开发了一系列专门面向建筑专业的构件，具有使用方便、通用性强的特点。

例如，天正不再使用平行的两根线(Line)表示墙，而是预先建立了各种材质的墙体构件，它们具有完整的几何和物理特征，能够像AutoCAD的一般图形对象一样进行操作，能够用夹点随意拉伸、改变位置和几何外形。

各种构件可按相关关系智能联动更改，例如，方便地插进门窗、修改厚度等。

快捷方便的智能化菜单系统天正采纳附带图标的屏幕菜单工作方式，图文并茂、专业化强、层次清楚，菜单级数不超过3级。

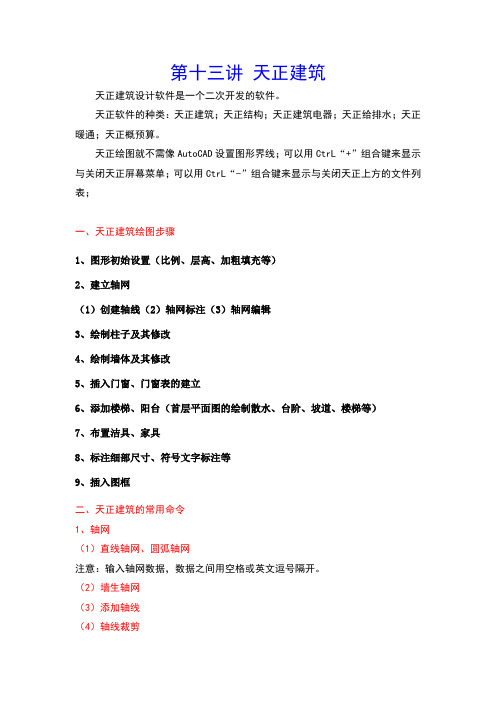

第十三讲天正建筑天正建筑设计软件是一个二次开发的软件。

天正软件的种类：天正建筑；天正结构；天正建筑电器；天正给排水；天正暖通；天正概预算。

天正绘图就不需像AutoCAD设置图形界线；可以用CtrL“+”组合键来显示与关闭天正屏幕菜单；可以用CtrL“-”组合键来显示与关闭天正上方的文件列表；一、天正建筑绘图步骤1、图形初始设置（比例、层高、加粗填充等）2、建立轴网（1）创建轴线（2）轴网标注（3）轴网编辑3、绘制柱子及其修改4、绘制墙体及其修改5、插入门窗、门窗表的建立6、添加楼梯、阳台（首层平面图的绘制散水、台阶、坡道、楼梯等）7、布置洁具、家具8、标注细部尺寸、符号文字标注等9、插入图框二、天正建筑的常用命令1、轴网（1）直线轴网、圆弧轴网注意：输入轴网数据，数据之间用空格或英文逗号隔开。

（2）墙生轴网（3）添加轴线（4）轴线裁剪注：轴线裁剪可以控制轴线长度。

同样也可以用CAD中的修剪命令进行操作，在实际绘图过程中，两者配合使用。

（5）轴改线型注：在实际作图时一般用连续线，出图时转换为点划线。

（6）两点轴标、逐点轴标（7）添补轴号、删除轴号（8）重排轴号单击轴号系统，鼠标右键快捷菜单，选择“重排轴号”命令。

（9）轴号夹点编辑、在位编辑、对象编辑、通用编辑【练习】：使用天正绘制如下图形。

2、柱子（1）标准柱、角柱、构造柱（2）柱子替换（3）柱齐墙边3、墙体（1）绘制墙体（2）等分加墙注：等分加墙是在墙段的每一等分处，做与所选墙体垂直墙体，所加墙体延伸至与指定边界相交。

（3）单线变墙注：可以以CAD或天正绘制的直线，圆，圆弧为基准生成墙体，也可以基于设计好的轴网创建墙体。

（4）倒墙角、倒斜角注：圆角化端头墙角。

（5）修墙角（6）边线对齐（7）净距偏移——类似CAD中的偏移命令（8）墙保温层注：可以在墙体上加入或删除保温层线，遇到门自动断开，遇到窗自动把窗厚度增加。

（9）墙体造型注：可以在平面墙体上绘制突出的墙体，并与原有墙体附加在一起形成一体，也可由多段线外框生成与墙体关联的造型。

天正建筑软件之我见主要介绍如何使用天正软件来绘制建筑施工图。

要求读者通过这些实例的学习，掌握天正软件图形绘制方法与相关的知识。

天正建筑软件简介Tarch是北京天正公司在AutoCAD平台上开发的建筑设计专业软件，随着CAD版本的不断提升，天正建筑软件也在不断优化、改革，其绘制建筑施工图的能力越来越强大。

本节将以Tarch7.0为例，介绍建筑施工图的绘制方法。

一、天正建筑软件图形界面与建筑设计流程（一）天正的图形界面天正图形界面如图7-1所示。

Tarch7.0的主要功能都列在“折叠式”三级结构的屏幕菜单上，上一级菜单可以单击展开下一级菜单，同级菜单相互关联，展开另一个同级菜单时，原来展开的菜单自动合拢。

二到三级菜单是天正建筑的可执行命令或者开关项，当光标移到菜单上时，AutoCAD的状态行会出现该菜单功能的简短提示。

有些菜单项无法完全在屏幕可见，为此可用鼠标滚轮上下滚动菜单快速选取当前不可见的项目。

另外，也可以在一级菜单上单击鼠标右键展开下一级菜单。

图 7-1TArch图形界面（二）建筑设计流程创建工程轴（柱）网布置创建墙体房间设计插入门窗楼梯楼板阳台散水台阶坡道屋顶设计完成平面图设计，图纸加入工程系统自动生成立面及剖面图立剖面深化，图纸加入工程图 7-2 建筑设计流程7﹒2 天正命令的的执行方法天正建筑软件大部分功能都可以在命令行键入命令执行，屏幕菜单、右键快捷菜单和键盘命令三种形式调用命令的效果是相同的。

键盘命令以全称简化的方式提供，如“双线直墙”→“SXZQ”，采用汉语拼音的第一个字母组成。

少数功能只能菜单点取，不能从命令行键入，如状态开关。

Tarch7.0的命令格式与AutoCAD相同，但选项改为快捷键直接执行的方式，不必回车，如“直墙下一点或〔弧墙（A）/矩形画墙（R）/闭合（C）/回退（U）〕〈另一段〉：”，键入“A”、“R”、“C”、或“U”均可直接执行。

初始设定Tarch7.0为用户提供了初始设置功能，通过选项对话框进行设置，分为“天正基本设定”与“天正加粗填充”两个页面。

天正建筑总结介绍天正建筑是一款专业的建筑设计软件，广泛应用于建筑行业中，提供了强大的功能和工具，用于方便快捷地进行建筑设计、分析和模拟。

本文将对天正建筑进行总结，介绍其主要特点、优势以及应用领域。

主要特点1. 强大的建筑设计功能天正建筑提供了丰富的设计功能，包括建筑模型创建、布局设计、构件生成等。

用户可以通过简单的操作，快速创建建筑模型，并进行详细的设计调整。

软件支持灵活的布局设计，可以根据不同需求调整空间分配，满足个性化的设计要求。

2. 全面的结构分析工具天正建筑内置了多种结构分析工具，可以对建筑结构进行全面的静力和动力分析。

用户可以通过软件提供的界面和工具进行荷载计算、应力分析等操作，实现建筑结构的安全性评估和改进。

3. 模拟效果逼真，可视化交互天正建筑支持高质量的三维模拟和可视化效果展示。

用户可以在软件中快速生成真实感的建筑模型，并通过各种视角和模式进行浏览。

此外，软件还支持场景演示和动画效果，可以将设计结果生动地展示给客户和团队成员，提高沟通效果。

4. 多平台支持和集成天正建筑支持跨平台使用，适用于Windows、Mac和Linux等多个操作系统。

此外，软件还与其他建筑设计软件和系统进行了集成，可以方便地导入和导出数据，提高工作效率和协作性。

优势和应用领域1. 提高设计效率天正建筑提供了丰富的建筑模板和预设工具，可以快速创建建筑模型并进行设计调整。

此外，软件还支持自动化设计和优化算法，帮助用户在短时间内完成复杂的设计任务。

这些功能的结合大大提高了设计效率，节省了时间和人力成本。

2. 优化建筑结构天正建筑内置了多种结构分析工具，可以对建筑结构进行全面的静力和动力分析。

用户可以通过这些工具评估建筑结构的安全性，并进行优化改进。

这有助于减少结构材料的使用量、提高建筑结构的稳定性和耐久性。

3. 支持决策和沟通通过天正建筑的模拟和可视化效果展示，用户可以更直观地了解建筑设计方案的效果。

这有助于决策过程中的沟通和共享，推动项目的顺利进行。

T20天正建筑软件在现代社会中，建筑行业是一个不可忽视的重要领域。

为了更高效地进行建筑设计与施工，各种建筑软件相继诞生。

其中，T20天正建筑软件以其强大的功能和易于使用的界面，成为了广大建筑师和工程师的首选。

T20天正建筑软件是一款专业的建筑设计和施工软件。

其集成了建筑设计、结构设计、给排水设计以及电气设计等多个模块，能够满足不同层次和不同需求的建筑项目。

无论是大型的住宅小区规划，还是小型的居民房屋设计，T20天正建筑软件都能够提供全面的解决方案。

首先，T20天正建筑软件具有强大的建筑设计功能。

它拥有丰富的建筑元素库，设计师只需简单拖拽，便可完成建筑模型的创建。

同时，软件提供的各种设计工具和功能，能够满足设计师对建筑形象、结构和材料等方面的要求。

无论是建筑外观的设计还是内部空间布局的规划，T20天正建筑软件都能够帮助设计师快速实现创意，并提供实用可行的方案。

其次，T20天正建筑软件还拥有强大的结构设计功能。

在建筑设计中，结构承载能力是至关重要的。

T20天正建筑软件提供了各类结构分析工具和算法，能够对建筑结构进行详细的计算和仿真，保证建筑在受到外力时能够稳定且安全。

此外，软件还支持自动化的结构优化算法，能够帮助设计师降低工程成本并提高建筑的耐久性。

除了建筑设计和结构设计，T20天正建筑软件还涵盖了给排水设计和电气设计等功能模块。

给排水设计是建筑的基础设施之一，也是建筑设计中重要的一环。

T20天正建筑软件提供了先进的给排水设计工具和算法，能够帮助设计师实现合理布置和设计。

电气设计则关系到建筑的用电安全和舒适性。

T20天正建筑软件提供了电气布线、负荷计算等各种功能，能够满足设计师的需要。

总而言之，T20天正建筑软件凭借其强大的功能和易于使用的界面，成为了建筑行业中不可或缺的工具之一。

它能够帮助建筑师和工程师更高效地进行建筑设计和施工，提高工作效率和精确度。

无论是大型的建筑项目还是小型的住户装修，都可以从T20天正建筑软件中获得帮助。

新增功能：1、支持CAD2009平台。

2、新增【逐点照度】可计算空间每点照度，显示计算空间最大照度、最小照度值。

支持不规则区域的计算，充分考虑了光线的遮挡因素，可绘制等照度分布曲线图，输出Word计算书。

具体位置：计算->逐点照度3、新增【截面查询】可根据计算工作电流及导线、电缆载流量查询导线、电缆截面积及穿管管径。

4、增加【沿墙布线】可沿墙绘制导线，方便快捷；具体位置：导线->沿墙布线5、增加【批量打印】功能，可以在模型空间中直接批量出图，也可打印到文件。

位置：文件布图->批量打印增强功能：6、【照度计算】进行优化，支持不规则房间照度计算，录入新型灯具（数据来自《照明设计手册》第二版），可输入灯具反算照度。

7、【负荷计算】（需要系数法）进行优化，可直接读取系统图数据，也可自行输入，自动计算每一回路的“有功功率”、“无功功率”、“视在功率”、“电流”。

根据总负荷计算结果，自动计算“无功补偿”，及进行变压器选型。

计算结果可绘制计算表，也可出详细的计算书（Word格式）。

8、【年雷击次数计算】增加计算说明，可计算防雷类别，计算结果可绘制成表格形式，也可出详细的计算书。

9、【低压短路计算】全面优化，计算界面简洁直观、录入了新的变压器类别、计算书详尽。

10、查询各种规格的对话框增加了排序功能11、设备布置对话框增加“常用”项，用户可将常用的图块添加到此项，布置设备不需来回切换。

12、【线槽填充】进行优化，如线槽未封闭（2端口距离小于500）自动以封闭处理。

13、插入设备，设备的名字随图库名（可在图库中改名）---（方便材料表统计）14、【造设备】新图块序列号算法更新，不会因为删除图块而重名导致插入图中的设备与显示的不一致。

15、【线槽填充】增加2种填充样式（交叉网格、正网格）修正bug:16、带属性字的图块文字与图块不在一个层上，关闭图块属性字还在，造成误删除属性字，设备也被删除的后果。

天正建筑TArch8.0使用功能分类讲解天正建筑TArch8.0使用功能分类讲解1. 轴网及其标注轴线是把AutoCAD的线、弧或圆放到特定图层来表示的，因此除了用天正的命令来创建外，也可以用AutoCAD的绘图功能来创建。

另外TArch8.0的轴网输入采用了电子表格的形式，支持鼠标右键的操作，可以一次性绘制非正交的直线轴网。

TArch8.0使用两点轴标的方式来标注所有轴网(直线、弧形、圆形)，通过起始轴线和终止轴线确定一组平行或散射的轴线作为一个整体进行标注，可按需要进行双侧或单侧标注，可以用【局部隐藏】命令把不用标注的轴线隐藏掉。

双侧标注时形成的两侧轴号是一个对象，因此后续的轴号关联修改可以自动化。

轴号的外偏功能不再设立专门命令，而是利用夹点功能，提供有轴号偏移、改单侧\轴引线长度、轴号横\纵移动三个夹点功能。

另外设计师可以直接双击需要修改的轴号激活在位编辑框修改轴号文字，此时在编辑框外点取鼠标右键还能调用一些轴号相关的编辑命令。

对于轴网的标注还涉及到一个组合轴网的问题，即直线轴网和圆弧轴网连接所产生的共用轴线问题。

组合轴网不能一次性完成标注，应分别对直线轴网和圆弧轴网进行标注。

标注第2个轴网时，它的起始轴线就是第1个轴网的终止轴线，注意使用对话框中的“共用轴号”，这样不仅解决了共用轴号的问题，而且第1个轴网的轴号重排时，第2个轴网的轴号也自动重排。

（注意：在绘制这种组合轴网时，点取绘制轴线面板上的“共用轴线”按钮，回到图上选择共用的边界轴线，此时程序默认此径向轴线不再重复绘出，且根据相接的直线轴网自动确定圆弧轴网的进深。

）TArch8.0新增加的【轴网合并】功能，可将多组矩形轴网合并为一个轴网，同时将重合的轴线清理。

合并时，选择矩形轴网的边界线，轴线会自动延伸到该边界。

2. 墙与柱墙与柱是平面图中的主体构件，要注意到下列几个方面：（1）.柱子和墙体的加粗和填充是点中图中任意一柱子或墙体，鼠标右键菜单中打开加粗或填充的按钮。
