最新天正结构6绘图步骤

练习一.柱、基础平面图目的：熟悉TSSD 的菜单结构，初步了解轴网、柱子、梁线、基础的绘图方法。

准备工作：新建一张图形。

一.轴网1.建立矩形轴网菜单：TS 平面→轴网→矩形轴网（轴网→矩形轴网）如果用户不是初次使用TSSD 矩形轴网，程序出现提示：生成方法:1.生成新数据/2.编辑旧数据/3.使用旧数据<1>:回车程序进入到图1所示对话框，在下开中加入3*6000，左进中加入2*6000，点取确定按钮，对话框消失，命令行提示：点取轴网定位点/B-改变基点<退出>：点取轴网插入点这时，屏幕上出现图2所示轴网。

2.轴网标注菜单：TS 平面→轴网→轴网标注（轴网→轴网标注）在菜单上点取命令后，命令行出现以下提示:拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>:选P1点轴线输入轴线起始编号<1>:回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>:选P 2点轴线输入轴线起始编号<A>:回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>:选P 3点轴线输入轴线起始编号<1>:回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>:选P 4点轴线输入轴线起始编号<A>:回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]<退出>:回车标注好的轴线如图2所示。

在系统的缺省情况下，轴线将被显示成点划线，如果您在绘图中经常要捕捉轴线交点，可以通过点取点划开关命令，把轴线临时显示成实线；在出图前，再用点划开关命令把轴线变成点划线。

图1矩形轴网对话框图2矩形轴网标注二.建立柱网1.方柱插入菜单：TS 平面→柱子→插方类柱（柱子→插方类柱）在菜单上点取命令后，出现图3所示对话框，在对话框中输入图3中的数据，然后点取区域按钮，这时命令行上出现提示：点取柱插入区域第一角点<退出>:图4中P1点取柱插入区域第二角点<退出>:图4中P2生成如图4柱网。

天正画图步骤1、建立轴网a、天正⑴→模板图→“直线轴网”→1生成新数据b、“特性”→修改轴线颜色及线形→Layer…DDOTE→color…red→Linetype…DOTEc、“轴网标注”d、“单轴变号”（必要时）2、绘制柱子a、天正⑴→模板图→“方柱插入”或“单插方柱”b、天正⑵→模板图编辑→“柱子参数”c、“复制”或“移动”柱子。

3、绘制剪力墙（或异型柱）a、天正⑵→ASD工具→“ASD矩形叠合”→绘剪力墙轮廓线（注：也可以用其他绘图命令绘出剪力墙的轮廓线）b、用solid命令填充剪力墙（每捕捉四点即填充一个四边形）c、“复制”、“镜像复制”、“移动”剪力墙。

4、绘制主梁线a、天正⑴→模板图→“主梁线”b、取主梁起点→键入“w”→输入梁宽数值→绘制梁线（注：“梁左偏”及“梁右偏”乃相对于绘梁时的前进方向）c、天正⑵→模板图编辑→“改变梁宽”（必要时）5、绘制次梁线a、天正⑴→模板图→“次梁线”b、键入“F”取次梁参照点→输入梁与参照点距离→键入“w”→输入梁宽数值→绘制梁线c、复制一道标注次梁位置的尺寸线→天正⑴→尺寸标注→“标注断开”→输入断开尺寸数值（右侧输正值，左侧输负值）6、梁线处理a、天正⑵→模板图编辑→“设置轮廓（实）线”→点取楼盖边线b、天正⑵→模板图编辑→“实梁变虚”7、绘制楼板钢筋a、参数设置：天正⑴→参数设置→板内布筋方式设置→取消“板内钢筋编号”→负筋尺寸界限位置“标至梁中”b、绘制正钢筋和负钢筋：天正⑵→楼板钢筋→“与梁正交正筋”或“自动长度负筋”注：可利用绘制“结构线”的方法将负筋布置整齐c、标注钢筋：天正⑵→ASD工具→“标注文字或配筋1”（或天正⑴→文字→“标注文字或配筋1”）→用鼠标右键、中键和左键三种方法标注钢筋或文字d、修改配筋：“ASD编辑文字及配筋”（必要时）8、标注梁号、板号、柱号a、梁号：天正⑵→ASD工具→“标注文字或配筋1”→用鼠标右键或左键两种方法标注文字（可批量复制后用：“ASD编辑文字及配筋”）b、板号、柱号：天正⑵→ASD工具→“标注文字或配筋2”（与“文字或配筋1 ”区别在于不去搜索梁线）9、标注细部尺寸、文字等a、天正⑴→尺寸标注→“逐点标注”b、天正⑴→文字→“文字标注”或“文字编辑”（大段的文字可以用“文件输入”）c、天正⑴→标高标号→“文字图名”或“指向索引”等。

天正CAD绘图详细步骤一、结构平面图1、建立轴网a、天正⑴→模板图→“直线轴网”→1生成新数据b、“特性”→修改轴线颜色及线形→Layer…DDOTE→color…red→Linetype…DOTEc、“轴网标注”d、“单轴变号”（必要时）2、绘制柱子a、天正⑴→模板图→“方柱插入”或“单插方柱”b、天正⑵→模板图编辑→“柱子参数”c、“复制”或“移动”柱子。

3、绘制剪力墙（或异型柱）a、天正⑵→ASD工具→“ASD矩形叠合”→绘剪力墙轮廓线（注：也可以用其他绘图命令绘出剪力墙的轮廓线）b、用solid命令填充剪力墙（每捕捉四点即填充一个四边形）c、“复制”、“镜像复制”、“移动”剪力墙。

4、绘制主梁线a、天正⑴→模板图→“主梁线”b、取主梁起点→键入“w”→输入梁宽数值→绘制梁线（注：“梁左偏”及“梁右偏”乃相对于绘梁时的前进方向）c、天正⑵→模板图编辑→“改变梁宽”（必要时）5、绘制次梁线a、天正⑴→模板图→“次梁线”b、键入“F”取次梁参照点→输入梁与参照点距离→键入“w”→输入梁宽数值→绘制梁线c、复制一道标注次梁位置的尺寸线→天正⑴→尺寸标注→“标注断开”→输入断开尺寸数值（右侧输正值，左侧输负值）6、梁线处理a、天正⑵→模板图编辑→“设置轮廓（实）线”→点取楼盖边线b、天正⑵→模板图编辑→“实梁变虚”7、绘制楼板钢筋a、参数设置：天正⑴→参数设置→板内布筋方式设置→取消“板内钢筋编号”→负筋尺寸界限位置“标至梁中”b、绘制正钢筋和负钢筋：天正⑵→楼板钢筋→“与梁正交正筋”或“自动长度负筋”注：可利用绘制“结构线”的方法将负筋布置整齐c、标注钢筋：天正⑵→ASD工具→“标注文字或配筋1”（或天正⑴→文字→“标注文字或配筋1”）→用鼠标右键、中键和左键三种方法标注钢筋或文字d、修改配筋：“ASD编辑文字及配筋”（必要时）8、标注梁号、板号、柱号a、梁号：天正⑵→ASD工具→“标注文字或配筋1”→用鼠标右键或左键两种方法标注文字（可批量复制后用：“ASD编辑文字及配筋”）b、板号、柱号：天正⑵→ASD工具→“标注文字或配筋2”（与“文字或配筋1 ”区别在于不去搜索梁线）9、标注细部尺寸、文字等a、天正⑴→尺寸标注→“逐点标注”b、天正⑴→文字→“文字标注”或“文字编辑”（大段的文字可以用“文件输入”）c、天正⑴→标高标号→“文字图名”或“指向索引”等。

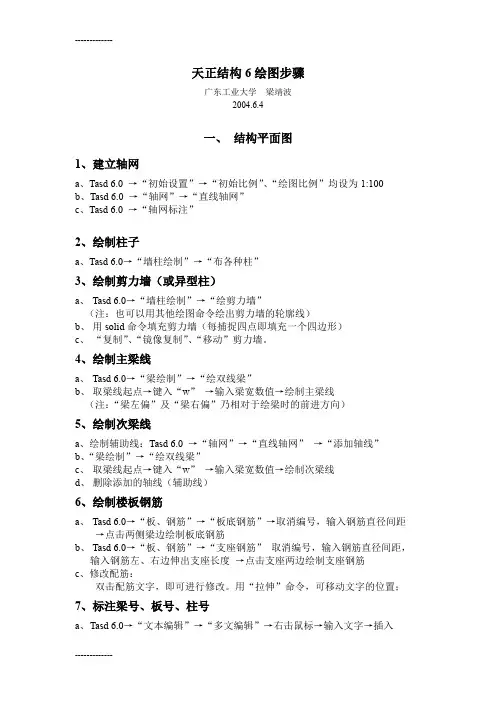

天正结构6绘图步骤广东工业大学梁靖波2004.6.4一、结构平面图1、建立轴网a、Tasd 6.0 →“初始设置”→“初始比例”、“绘图比例”均设为1:100b、Tasd 6.0 →“轴网”→“直线轴网”c、Tasd 6.0 →“轴网标注”2、绘制柱子a、Tasd 6.0→“墙柱绘制”→“布各种柱”3、绘制剪力墙（或异型柱）a、Tasd 6.0→“墙柱绘制”→“绘剪力墙”（注：也可以用其他绘图命令绘出剪力墙的轮廓线）b、用solid命令填充剪力墙（每捕捉四点即填充一个四边形）c、“复制”、“镜像复制”、“移动”剪力墙。

4、绘制主梁线a、Tasd 6.0→“梁绘制”→“绘双线梁”b、取梁线起点→键入“w”→输入梁宽数值→绘制主梁线（注：“梁左偏”及“梁右偏”乃相对于绘梁时的前进方向）5、绘制次梁线a、绘制辅助线：Tasd 6.0 →“轴网”→“直线轴网”→“添加轴线”b、“梁绘制”→“绘双线梁”c、取梁线起点→键入“w”→输入梁宽数值→绘制次梁线d、删除添加的轴线（辅助线）6、绘制楼板钢筋a、Tasd 6.0→“板、钢筋”→“板底钢筋”→取消编号，输入钢筋直径间距→点击两侧梁边绘制板底钢筋b、Tasd 6.0→“板、钢筋”→“支座钢筋”取消编号，输入钢筋直径间距，输入钢筋左、右边伸出支座长度→点击支座两边绘制支座钢筋c、修改配筋：双击配筋文字，即可进行修改。

用“拉伸”命令，可移动文字的位置；7、标注梁号、板号、柱号a、T asd 6.0→“文本编辑”→“多文编辑”→右击鼠标→输入文字→插入注：可批量复制后再编辑以加快进度。

编辑时，直接双击对象，或“文本编辑”→“多文编辑”→选择对象8、标注细部尺寸、文字等a、T asd 6.0→“尺寸编辑”→“多重标注”→连续选择标注点→鼠标右键退出→拉出尺寸线注：按提示键入“V”则改标注方向为垂直。

b、Tasd 6.0→“文本编辑”→“多文编辑”→右击鼠标→输入文字→插入c、Tasd 6.0→“符号标注”→“图名”、“剖面索引”、“引线说明”等。

练习一. 柱、基础平面图目的：熟悉TSSD 的菜单结构，初步了解轴网、柱子、梁线、基础的绘图方法。

准备工作:新建一张图形.一. 轴网1. 建立矩形轴网菜单：TS 平面→轴网→矩形轴网(轴网→矩形轴网）如果用户不是初次使用TSSD 矩形轴网，程序出现提示:生成方法： 1。

生成新数据/2.编辑旧数据/3。

使用旧数据〈1〉:回车程序进入到图 1所示对话框，在下开中加入3＊6000,左进中加入2＊6000，点取确定按钮，对话框消失，命令行提示：点取轴网定位点 /B-改变基点<退出>： 点取轴网插入点这时，屏幕上出现图 错误!未定义书签。

所示轴网。

2. 轴网标注菜单：TS 平面→轴网→轴网标注（轴网→轴网标注)在菜单上点取命令后,命令行出现以下提示：拾取预标轴线一侧的横断轴线[拾取点靠近起始编号］<退出>: 选P1点轴线 输入轴线起始编号<1〉: 回车 拾取预标轴线一侧的横断轴线[拾取点靠近起始编号］<退出>: 选P2点轴线 输入轴线起始编号<A>: 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]〈退出〉： 选P3点轴线图 1矩形轴网对话框图 错误!未定义书签。

矩形轴网标注输入轴线起始编号<1〉: 回车拾取预标轴线一侧的横断轴线［拾取点靠近起始编号］〈退出>: 选P4点轴线 输入轴线起始编号<A 〉： 回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号］<退出〉： 回车标注好的轴线如图 错误!未定义书签。

所示。

在系统的缺省情况下,轴线将被显示成点划线，如果您在绘图中经常要捕捉轴线交点,可以通过点取点划开关命令，把轴线临时显示成实线；在出图前，再用点划开关命令把轴线变成点划线.二. 建立柱网1. 方柱插入菜单：TS 平面→柱子→插方类柱 (柱子→插方类柱）在菜单上点取命令后,出现图 2所示对话框，在对话框中输入图 2中的数据，然后点取区域按钮，这时命令行上出现提示：点取柱插入区域第一角点〈退出〉： 图 3中P1 点取柱插入区域第二角点〈退出〉： 图 3中P2生成如图 3柱网.2. 柱集中标注菜单：TS 平面→柱子→柱集中标注（柱子→柱集中标） 在菜单上点取命令后，出现图 错误!未定义书签。

天正绘制建筑施工图的步骤及方法1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。

图样的数量在满足施工要求的条件下以少为好。

2．选择适当的比例。

3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系。

同类型的、内容关系密切的图样，集中在一张或图号连续的几张图纸上，以便对照查阅。

4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。

先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线。

铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。

建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线，然后画出墙、柱轮廓线。

2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。

3）经检查无误后，擦去多余的图线，按规定线型加深。

4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。

在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位。

最后，在平面图下方写出图名及比例等。

2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。

1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。

2）根据层高、各种分标高和平面图门窗洞口尺寸，画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。

3）画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法（如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。

4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明。

3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。

2）画出楼板、屋顶的构造厚度，再确定门窗位置及细部（如梁、板、楼梯段与休息平台等）。

天正CAD绘图详细步骤结构平面图1、建立轴网a、天正⑴→模板图→“直线轴网”→1生成新数据b、“特性”→修改轴线颜色及线形→Layer…DDOTE→color…red→Linetype…DOTEc、“轴网标注”d、“单轴变号”（必要时）2、绘制柱子a、天正⑴→模板图→“方柱插入”或“单插方柱”b、天正⑵→模板图编辑→“柱子参数”c、“复制”或“移动”柱子。

3、绘制剪力墙（或异型柱）a、天正⑵→ASD工具→“ASD矩形叠合”→绘剪力墙轮廓线（注：也可以用其他绘图命令绘出剪力墙的轮廓线）b、用solid命令填充剪力墙（每捕捉四点即填充一个四边形）c、“复制”、“镜像复制”、“移动”剪力墙。

4、绘制主梁线a、天正⑴→模板图→“主梁线”b、取主梁起点→键入“w”→输入梁宽数值→绘制梁线（注：“梁左偏”及“梁右偏”乃相对于绘梁时的前进方向）c、天正⑵→模板图编辑→“改变梁宽”（必要时）5、绘制次梁线a、天正⑴→模板图→“次梁线”b、键入“F”取次梁参照点→输入梁与参照点距离→键入“w”→输入梁宽数值→绘制梁线c、复制一道标注次梁位置的尺寸线→天正⑴→尺寸标注→“标注断开”→输入断开尺寸数值（右侧输正值，左侧输负值）6、梁线处理a、天正⑵→模板图编辑→“设置轮廓（实）线”→点取楼盖边线b、天正⑵→模板图编辑→“实梁变虚”7、绘制楼板钢筋a、参数设置：天正⑴→参数设置→板内布筋方式设置→取消“板内钢筋编号”→负筋尺寸界限位置“标至梁中”b、绘制正钢筋和负钢筋：天正⑵→楼板钢筋→“与梁正交正筋”或“自动长度负筋”注：可利用绘制“结构线”的方法将负筋布置整齐c、标注钢筋：天正⑵→ASD工具→“标注文字或配筋1”（或天正⑴→文字→“标注文字或配筋1”）→用鼠标右键、中键和左键三种方法标注钢筋或文字d、修改配筋：“ASD编辑文字及配筋”（必要时）8、标注梁号、板号、柱号a、梁号：天正⑵→ASD工具→“标注文字或配筋1”→用鼠标右键或左键两种方法标注文字（可批量复制后用：“ASD编辑文字及配筋”）b、板号、柱号：天正⑵→ASD工具→“标注文字或配筋2”（与“文字或配筋1 ”区别在于不去搜索梁线）9、标注细部尺寸、文字等a、天正⑴→尺寸标注→“逐点标注”b、天正⑴→文字→“文字标注”或“文字编辑”（大段的文字可以用“文件输入”）c、天正⑴→标高标号→“文字图名”或“指向索引”等。

天正结构6绘图步骤广东工业大学梁靖波2004.6.4一、结构平面图1、建立轴网a、Tasd 6.0 →“初始设置”→“初始比例”、“绘图比例”均设为1:100b、Tasd 6.0 →“轴网”→“直线轴网”c、Tasd 6.0 →“轴网标注”2、绘制柱子a、Tasd 6.0→“墙柱绘制”→“布各种柱”3、绘制剪力墙（或异型柱）a、Tasd 6.0→“墙柱绘制”→“绘剪力墙”（注：也可以用其他绘图命令绘出剪力墙的轮廓线）b、用solid命令填充剪力墙（每捕捉四点即填充一个四边形）c、“复制”、“镜像复制”、“移动”剪力墙。

4、绘制主梁线a、Tasd 6.0→“梁绘制”→“绘双线梁”b、取梁线起点→键入“w”→输入梁宽数值→绘制主梁线（注：“梁左偏”及“梁右偏”乃相对于绘梁时的前进方向）5、绘制次梁线a、绘制辅助线：Tasd 6.0 →“轴网”→“直线轴网”→“添加轴线”b、“梁绘制”→“绘双线梁”c、取梁线起点→键入“w”→输入梁宽数值→绘制次梁线d、删除添加的轴线（辅助线）6、绘制楼板钢筋a、Tasd 6.0→“板、钢筋”→“板底钢筋”→取消编号，输入钢筋直径间距→点击两侧梁边绘制板底钢筋b、Tasd 6.0→“板、钢筋”→“支座钢筋”取消编号，输入钢筋直径间距，输入钢筋左、右边伸出支座长度→点击支座两边绘制支座钢筋c、修改配筋：双击配筋文字，即可进行修改。

用“拉伸”命令，可移动文字的位置；7、标注梁号、板号、柱号a、T asd 6.0→“文本编辑”→“多文编辑”→右击鼠标→输入文字→插入注：可批量复制后再编辑以加快进度。

编辑时，直接双击对象，或“文本编辑”→“多文编辑”→选择对象8、标注细部尺寸、文字等a、T asd 6.0→“尺寸编辑”→“多重标注”→连续选择标注点→鼠标右键退出→拉出尺寸线注：按提示键入“V”则改标注方向为垂直。

b、Tasd 6.0→“文本编辑”→“多文编辑”→右击鼠标→输入文字→插入c、Tasd 6.0→“符号标注”→“图名”、“剖面索引”、“引线说明”等。

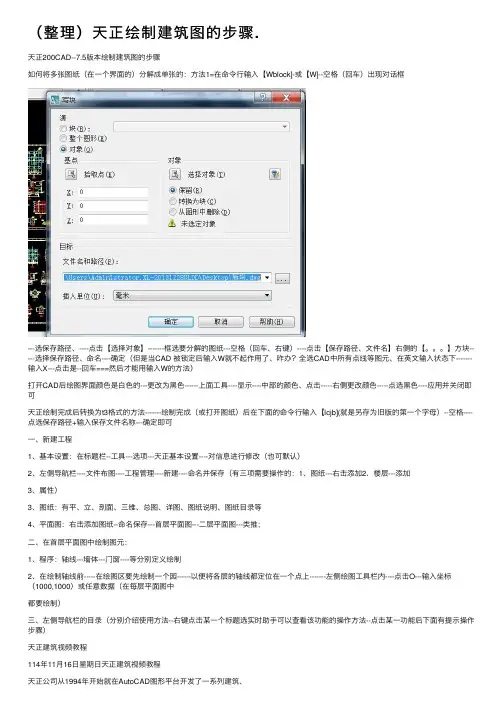

（整理）天正绘制建筑图的步骤.天正200CAD--7.5版本绘制建筑图的步骤如何将多张图纸（在⼀个界⾯的）分解成单张的：⽅法1=在命令⾏输⼊【Wblock]-或【W]--空格（回车）出现对话框---选保存路径、----点击【选择对象】-------框选要分解的图纸---空格（回车、右键）----点击【保存路径、⽂件名】右侧的【。

】⽅块-----选择保存路径、命名----确定（但是当CAD 被锁定后输⼊W就不起作⽤了、咋办？全选CAD中所有点线等图元、在英⽂输⼊状态下-------输⼊X---点击是--回车===然后才能⽤输⼊W的⽅法）打开CAD后绘图界⾯颜⾊是⽩⾊的---更改为⿊⾊------上⾯⼯具----显⽰----中部的颜⾊、点击-----右侧更改颜⾊-----点选⿊⾊----应⽤并关闭即可天正绘制完成后转换为t3格式的⽅法-------绘制完成（或打开图纸）后在下⾯的命令⾏输⼊【lcjb](就是另存为旧版的第⼀个字母）--空格----点选保存路径+输⼊保存⽂件名称---确定即可⼀、新建⼯程1、基本设置：在标题栏--⼯具---选项---天正基本设置----对信息进⾏修改（也可默认）2、左侧导航栏----⽂件布图----⼯程管理----新建----命名并保存（有三项需要操作的：1、图纸---右击添加2、楼层---添加3、属性）3、图纸：有平、⽴、剖⾯、三维、总图、详图、图纸说明、图纸⽬录等4、平⾯图：右击添加图纸--命名保存---⾸层平⾯图---⼆层平⾯图---类推；⼆、在⾸层平⾯图中绘制图元：1、程序：轴线---墙体---门窗----等分别定义绘制2、在绘制轴线前-----在绘图区要先绘制⼀个园------以便将各层的轴线都定位在⼀个点上-------左侧绘图⼯具栏内----点击О---输⼊坐标（1000,1000）或任意数据（在每层平⾯图中都要绘制）三、左侧导航栏的⽬录（分别介绍使⽤⽅法--右键点击某⼀个标题选实时助⼿可以查看该功能的操作⽅法--点击某⼀功能后下⾯有提⽰操作步骤）天正建筑视频教程114年11⽉16⽇星期⽇天正建筑视频教程天正公司从1994年开始就在AutoCAD图形平台开发了⼀系列建筑、暖通、电⽓等专业软件，这些软件特别是建筑软件取得了极⼤的成功。

天正CAD作图步骤及技巧
天正CAD作图三大要点：
1、图层分明——作图时尽量使用天正命令作图，便于编辑修改
2、快捷键作图——使用方便，速度快，效率高
3、规范作图——作图清晰易看懂、美观
天正CAD平面作图基本步骤：
1、绘制轴网——主要的轴网先绘制，次要轴网后面添加
2、两点轴标——标注轴网尺寸便于下一步编辑
3、绘制柱子、墙体——先绘制主要墙体再绘制次要墙体（例如：
卫生间墙体及一些分割墙体）
4、绘制门窗——门窗尺寸大小需很了解
5、绘制台阶楼梯——楼梯台阶尺寸必须清楚
6、搜索房间——根据功能用房命名房间名称（可直接生成房间面
积）
7、标高标注——室内外高差标注及层高标注
8、布置家居——常用CAD家居图库收集、天正命令、切记统一图
层
9、检查以上绘制内容（特别是尺寸标注）
10、图名标注、插入图框(比例需统一)
天正CAD剖面作图技巧：
1、剖面表达的内容——主要表达层高及楼板高差关系
2、理解性绘制所剖到位置构建及投影方向构建的位置及形状
3、所有构建最好用PL线绘制，切记每类构建图层分明（便于编
辑修改）
天正CAD剖面作图步骤：
1、对应剖切位置绘制墙体轴线及层高线
2、绘制墙体
3、绘制楼板——注意室内外高差的表达
4、绘制梁柱——包括投影到的梁柱
5、绘制门窗
6、尺寸标注及层高标注
7、功能用房名称及楼层号标注——单行文字命令标注
8、检查以上绘制内容
9、图名标注、插入图框（注意比例统一）。

天正建筑制图简单流程1、轴网选择“轴网柱子”，打开“绘制轴网”，根据不同的开间，进深，“上开、下开”，（从左至右）“左进、右进”（自下向上），确定轴线，并在“两点轴标”给轴线标注尺寸。

2、绘制与编辑墙体选择“墙体”，打开“绘制墙体”，根据不同的墙体厚度，材料选择不同的“左宽”“右宽”“高度”“材料”,插入墙体，外砖墙一般为370，即内墙120，外墙250。

若对墙体加粗，选中墙体右击，粗线关闭3、门窗门：在适当的地方插入门窗，打开“门窗”菜单，门参数，卫生间的门宽800，卧室的门宽900，双击门的图样式进行更改门的种类；内外和左右翻转改变门的角度窗：打开“门窗”菜单，窗参数，居中，宽1800，高1500，双击窗的图样式进行更改窗的种类。

一般都为默认值阳台由多段线命令绘制，进行偏移（120）通常为3根线注意门开的方向，利于人群的疏散。

4、楼梯：点击“楼梯其他”“选择所需要得楼梯类型，然后插入，根据图纸，选择类型（首层，中间层，顶层），梯间宽（可以改变楼梯宽度），踏步宽度（可以改变楼梯长度），上楼位置（选择左边还是右边）5、输入房间名称：点击“文字表格”，然后添加（根据比例改变字高）6、添加房间用具：①可以点击“图块图案”，加载自己需要的图库②或者点击“房间屋顶”“房间布置”“布置洁具”，这里也有一部分的洁具，不过没有通用图库里的丰富7、标注总尺寸线：点击“尺寸标注”“逐点标注”，标注墙厚及总长度。

8、添加指北针：点击“符号标注”画指北针，或者在“通用图库”加载多样式的指北针。

9、添加标高：点击“符号标注”“标高标注”10、图名标注：默认比例1:100，可以根据图大小更改比例，字高；如果不清楚，可通过点击“文件部图”“改变比例”，来更改标注数字的大小。

11、绘制图框：点击“文件部图”“插入图框”，如果A4或者A3纸放不下，需变大比例。

§ 16.2计算机绘制建筑平面图绘制建筑图是一项需要通过长期实践操作来进行提高的技能，现以 个为例，介绍使用天正建筑软件绘制建筑图纸的基本步骤。

点击天正图标，打开窗口，5. 0及以上版本会遇到一个选择对话框， 选择 Acad. dwt 模式，进入平面类的图纸绘制状态（其中的另一选项 Tch3d. dwt 模式是进行三维建模工作的界面）。

接下来应该做一些前期的 绘图环境的配置，这在开始绘图之前是一项必要的工作。

-、设置新图，并为新图赋名下拉菜单：文件一新建；这时候仍然会遇到选择平面还是三维的对话框，继续点击选择 Acad. dwt 模式，得到新的完全干净的图形空间。

在使用电脑软件绘制图纸的时候，为了操作方便，通常采用1 : 1的 比例进行绘制，而所有的出图比例就需要在设置新图时候完成了。

点击 天正菜单中“出图比例”按钮，在命令框中出现以下提示（凡楷体字内 容均为命令窗口中人机交换的显示信息）：指令：chs cl请输入出图比例 <1 : 100 > 1 :在此处输入200、300、500等数字，可以控制整张图纸的出图比例， 系统默认的出图比例为1 :1 00 ,以括号内提示信息直接显示，如果回车 就代表沿用默认值。

此时如果仍然选用比例1 : 100 ,直接回车即可。

点击右侧天正菜单上部“初始设置”按钮，出现对话框，选择平面 门窗式样及标注斜线式样，以及其他相关的设置，它们都将成为本图新 的默认形式，全部完成以后点击“确定”。

完成所有设置以后，从下拉菜单：文件一保存一在对话框的文件名 位置输入图形文件名称，同时选择保存的文件夹位置，全部确定以后单 击“保存”按钮，新图赋名完成。

二、绘制轴网绘制建筑平面图一般从建立轴网开始，以此作为墙体的定位。

绘制 轴网有两种常用的方式，一种是画线偏移法，另一种是对话框定义法。

首先介绍画线偏移法。

指令：laye r获得图层控制弹出式对话框，选择“新建”，获得一排新的高亮的 图层条，修改新图层名称为DOTE,这也是使用对话框定义法系统自动生 成的轴网的图层名称。
