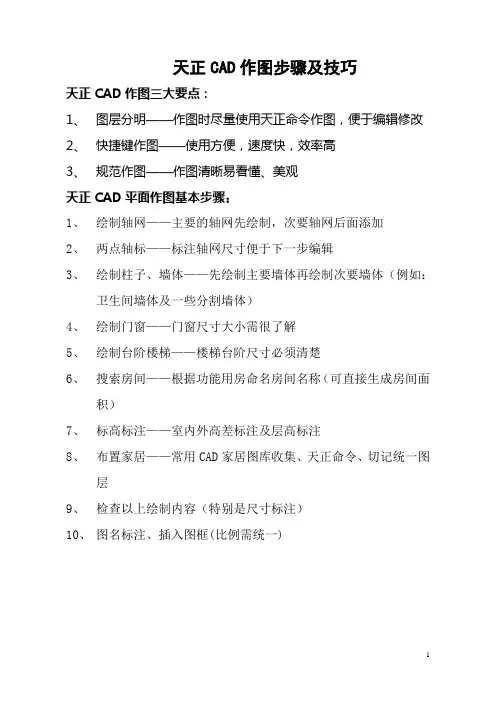

天正CAD作图步骤及技巧
天正CAD作图三大要点：
1、图层分明——作图时尽量使用天正命令作图，便于编辑修改
2、快捷键作图——使用方便，速度快，效率高
3、规范作图——作图清晰易看懂、美观
天正CAD平面作图基本步骤：
1、绘制轴网——主要的轴网先绘制，次要轴网后面添加
2、两点轴标——标注轴网尺寸便于下一步编辑
3、绘制柱子、墙体——先绘制主要墙体再绘制次要墙体（例如：
卫生间墙体及一些分割墙体）
4、绘制门窗——门窗尺寸大小需很了解
5、绘制台阶楼梯——楼梯台阶尺寸必须清楚
6、搜索房间——根据功能用房命名房间名称（可直接生成房间面
积）
7、标高标注——室内外高差标注及层高标注
8、布置家居——常用CAD家居图库收集、天正命令、切记统一图
层
9、检查以上绘制内容（特别是尺寸标注）
10、图名标注、插入图框(比例需统一)
天正CAD剖面作图技巧：
1、剖面表达的内容——主要表达层高及楼板高差关系
2、理解性绘制所剖到位置构建及投影方向构建的位置及形状
3、所有构建最好用PL线绘制，切记每类构建图层分明（便于编
辑修改）
天正CAD剖面作图步骤：
1、对应剖切位置绘制墙体轴线及层高线
2、绘制墙体
3、绘制楼板——注意室内外高差的表达
4、绘制梁柱——包括投影到的梁柱
5、绘制门窗
6、尺寸标注及层高标注
7、功能用房名称及楼层号标注——单行文字命令标注
8、检查以上绘制内容
9、图名标注、插入图框（注意比例统一）。

天正建筑CAD制图技巧心得虽然我对天正建筑软件画图还是算的上很熟练了，但我还是一直在画图的过程中不停的摸索一些制图技巧和窍门，已提高制图效率。

天正CAD快捷键我先自己发几条小心得：关于天正CAD快捷键要想画图快，肯定要是用快捷键，同时也会设置自己觉得方便的快捷键。

我们经常会遇到自己设置的快捷键，别人到你的电脑上就不知道你的快捷键是什么了。

比如我做方案，我们老板就会时不时的直接跑到我电脑上改图。

其实CAD快捷键的原则是：一个命令可以用多个快捷键来调用，而一个快捷键只能用于一个命令。

所以在我们设置快捷键的时候，可以保留原来的快捷键，将我们要改的快捷键复制一个，再设置新的快捷键，这样默认快捷键和你设置的快捷键就都可以调用同一个命令了。

就不用当心别人到你电脑上没法用你的CAD。

举个例子：COLOUR, *COLORCO, *COPYCC, *COPYCT, *CTABLESTYLE复制命令就可以用CO 和CC 两个快捷键来调用了。

也照顾一下新手：修改快捷键在CAD：工具—自定义—编辑程序参数(acad.pgp)解决线不共面建筑图纸，从规划局提过来的红线图的线经常不在同一个标高上，或者有线图纸是三维的，造成在设计总平，尤其是道路倒圆角的时候经常会遇见线不共面。

在天正软件里有个命令叫“统一标高”，可以解决这个问题。

快捷键是“tybg”，输入命令后，框选所有图纸回车再回车就行了。

ctrl+shift+c（指定基点复制），ctrl+shift+v（粘贴为块）这也是我比较常用的两个命令，ctrl+shift+c（指定基点复制），在复制的时候会让你指定基点，在粘贴的时候就以这个基点粘贴定位，要在两个CAD文件之间复制的时候用起来比较方便，一次到位，不用再先粘贴还要去移动一次。

ctrl+shift+v（粘贴为块），在粘贴的时候用ctrl+shift+v，可以直接将要粘贴的对象在粘贴的同时变成块ctrl+shift+v（粘贴为块），在粘贴的时候用ctrl+shift+v，可以直接将要粘贴的对象在粘贴的同时变成块。
