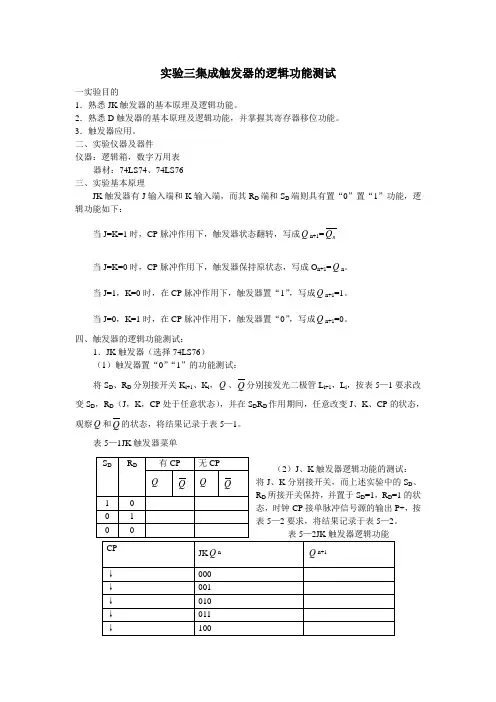

实验三集成触发器的逻辑功能测试一实验目的1．熟悉JK触发器的基本原理及逻辑功能。
2．熟悉D触发器的基本原理及逻辑功能，并掌握其寄存器移位功能。
3．触发器应用。
二、实验仪器及器件仪器：逻辑箱，数字万用表器材：74LS74、74LS76三、实验基本原理JK触发器有J输入端和K输入端，而其R D端和S D端则具有置“0”置“1”功能，逻辑功能如下：Q当J=K=1时，CP脉冲作用下，触发器状态翻转，写成Q n+1=n当J=K=0时，CP脉冲作用下，触发器保持原状态，写成O n+1=Q n。
当J=1，K=0时，在CP脉冲作用下，触发器置“1”，写成Q n+1=1。
当J=0，K=1时，在CP脉冲作用下，触发器置“0”，写成Q n+1=0。
四、触发器的逻辑功能测试：1．JK触发器（选择74LS76）（1）触发器置“0”“1”的功能测试：将S D、R D分别接开关K i+1、K i，Q、Q分别接发光二极管L i+1，L i，按表5—1要求改变S D，R D（J，K，CP处于任意状态），并在S D R D作用期间，任意改变J、K、CP的状态，观察Q和Q的状态，将结果记录于表5—1。
表5—1JK触发器菜单将J、K分别接开关，而上述实验中的S D、R D所接开关保持，并置于S D=1，R D=1的状态，时钟CP接单脉冲信号源的输出P+，按表5—2要求，将结果记录于表5—2。
2．D 触发器：（选择74LS74）（1） 触发器置“0”置“1”功能的测试：将S D 、R D 分别接开关，Q 、Q 分别接发光二极管，按表5—3要求改变S D 、R D （D 及CP 处于任意状态）并在S D 、R D 作用期间，任意改变D 与CP 的状态，测试S D 、RD 的功能，并将测试结果记录于表5—3。
表5—3D 触发器S D 、R D 菜单（2） 对D 触发器逻辑功能的测试，结果记录于表5—4。
表5—触发器逻辑菜单五、触发器应用：1． 用JK 触发器（74LS76）组成三位串行累加计数器如下图。

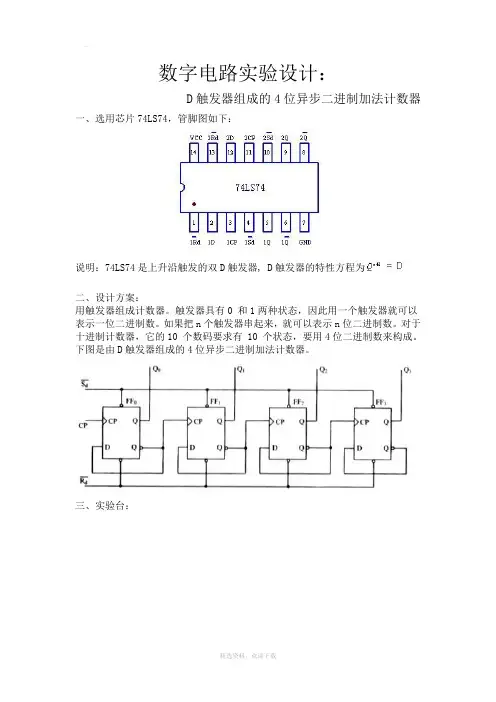

数字电路实验设计：D触发器组成的4位异步二进制加法计数器一、选用芯片74LS74，管脚图如下：说明：74LS74是上升沿触发的双D触发器, D触发器的特性方程为二、设计方案：用触发器组成计数器。
触发器具有0 和1两种状态，因此用一个触发器就可以表示一位二进制数。
如果把n个触发器串起来，就可以表示n位二进制数。
对于十进制计数器，它的10 个数码要求有 10 个状态，要用4位二进制数来构成。
下图是由D触发器组成的4位异步二进制加法计数器。
三、实验台：四、布线：1、将芯片（1）的引脚4、10连到一起，2、将芯片（2）的引脚4、10连到一起，3、将芯片（1）的引脚10和芯片（2）的引脚10连到一起，4、将芯片（1）的引脚10连到+5V；5、将芯片（1）的引脚1、13连到一起，6、将芯片（2）的引脚1、13连到一起，7、将芯片（1）的引脚13和芯片（2）的引脚13连到一起，8、将芯片（1）的引脚13连到+5V；9、将芯片（1）的引脚3接到时钟信号CP10、将芯片（1）的引脚2、6接到一起，再将引脚2接到引脚1111、将芯片（1）的引脚8、12接到一起，再将芯片（1）的引脚8接到芯片（2）的引脚312、将芯片（2）的引脚2、6接到一起，再将引脚6接到引脚1113、将芯片（1）的引脚5、9分别接到Q0、Q1，再将芯片（2）的引脚5、9分别接到Q2、Q314、分别将两芯片的14脚接电源+5V，分别将两芯片的7脚接地0V。
五、验证：接通电源on，默认输出原始状态0000每输入一个CP信号（单击CP），的状态就会相应的变化，变化规律为0000（原始状态）、1000、0100、1100、0010、1010、0110、1110、0001、1001、0101、1101、0011、1011、0111、1111Welcome !!! 欢迎您的下载，资料仅供参考！。
实验六触发器一、实验目的1. 学习触发器逻辑功能的测试方法。
2. 熟悉基本RS触发器的组成、工作原理和性能。
3. 熟悉集成JK触发器和D触发器的逻辑功能及触发方式。
二、实验原理触发器具有两个稳定状态，用以表示逻辑状态“1”和逻辑状态“0”，在一定的外界信号作用下，可以从一个稳定状态翻转到另一个稳定状态，它是一个具有记忆功能的二进制信息存储器件，是构成各种时序电路的最基本的逻辑单元。
1.基本RS触发器基本RS触发器是一种无时钟控制的低电平直接触发的触发器。
它具有置“0”、置“1”和“保持”三种功能。
通常S端为置“1”端，因为S=0时触发器被置“1”；R为置“0”端，因为R=0时触发器被置“0”；当S=R=1时，状态保持。
基本RS触发器可以用两个“与非门”（如图6-1）或两个“或非门”组成。
2.JK触发器在输入信号为双端输入的情况下，JK触发器是功能完善、使用灵活和通用性较强的一Q+K Q n，J和K是数据输入端，是触发器状态更新的种触发器。
其状态方程为：Q n+1=J n依据，若J、K有两个或两个以上输入端时，组成“与”的关系。
Q与Q为两个互补输出端，通常把Q=0、Q=1的状态规定为触发器的“0”状态；而把Q=1、Q=0规定为“1”状态。
JK触发器输出状态的更新发生在CP脉冲的下降沿。
JK触发器通常被用作缓冲存储器、移位寄存器和计数器等。
3.D触发器在输入信号为单端输入的情况下，D触发器用起来比较方便。
它的状态方程为：Q n+1＝D n，其输出状态的更新发生在CP脉冲的上升沿，所以又称为上升沿触发的边沿触发器。
触发器的状态只取决于时钟到来前D端的状态，D触发器可用作数字信号的寄存、移位寄存、分频和波形发生等。
4.触发器间的转换在集成触发器中，每一种触发器都有自己固定的逻辑功能。
我们可以利用转换的方法获得具有其它功能的触发器。
例如将JK触发器转换成T和Tˊ触发器，也可将JK触发器转换成D触发器。
三、实验仪器及器件1. DS1052E型示波器2. EL-ELL-Ⅳ型数字电路实验系统3. 器件：集成电路芯片74LS00 74LS112 74LS74四、实验内容及步骤1.基本RS 触发器的逻辑功能测试在实验仪上选用74LS00，按图6-1连接实验电路，即为基本RS 触发器。
