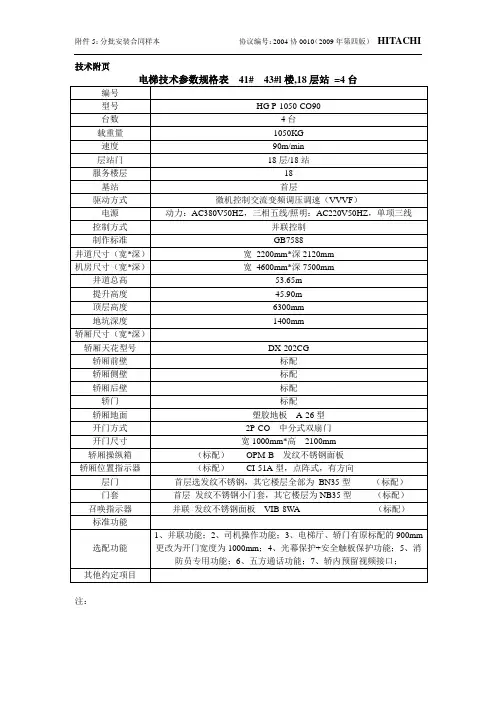

电梯规格参数表

附件：电梯规格及技术参数表表一表二主机：永磁同步无齿轮曳引系统全套；小机房；拖动方式：交流变频、变压、调速微电脑控制（VVVF）；控制方式：上下集选控制；控制系统：32位主控微机和变频器，两台并联，单台独立运行；开门方式：水平两片中央对开式；门机控制系统：微机变频门机电源：三相动力用380V50Hz，单相照明用220V50Hz（±7%以内）；表三1、规格说明1）轿厢轿厢尺寸：详细尺寸见施工图；井道尺寸（图纸设计尺寸宽mm×深mm）：详细尺寸见施工图；轿厢壁：发纹不锈钢；轿门：发纹不锈钢双扇中分自动门；所有发纹不锈钢厚度不低于1.0mm；轿厢天花板：普通标准；轿厢地板：防火防滑耐磨地板；通风装置：轴流式风扇轿箱操纵板：A、数字型楼层显示器；B、具有与停靠层同数之楼层按扭；C、上升与下降方向指示；D、紧急呼叫按扭；E、开门与关门按扭各一付，并以图形表示；F、隐蔽式对讲机一付；G、标识厂牌、用途、乘人数、限载重及操作说明；H、一个以钥匙操作之开关，箱内有停止照明、停止风扇开关。

2）入口设计出口尺寸：800mm、900mm宽×2100mm高（具体项目见设计图纸和要求）门套：详见电梯外装饰图；出入口指示器：按扭指示一体型。

2. 电梯应符合的技术标准2.1中华人民共和国承认的国际标准、ISO国际标准化组织标准、中华人民共和国颁布的标准2.2 制造安装有关标准和规范《电梯制造及安装安全规范》GB7588—2003。

《电梯技术条件》、GB10058《电梯试验方法》GB10059《电梯安装验收规范》GB10060及现行有关标准和规范。

请在投标书中说明采用的安全标准和设计标准，但不低于我国现行标准的要求。

3. 功能要求表。

电梯规格及技术参数表一、引言电梯是一种现代交通工具，为了确保电梯的运行安全和性能稳定，需制定详细的规格和技术参数。

本文将对电梯的规格及技术参数进行详细阐述。

二、基本规格1. 电梯类型：载货电梯2. 使用环境：室内3. 电梯控制方式：集中控制4. 电梯装潢方式：不锈钢5. 电梯驱动方式：电动6. 电梯额定载重量：1000kg三、技术参数1. 电梯速度：- 额定速度：1.0m/s- 最高速度：1.6m/s2. 电梯层数：- 最高层数：15层- 最低层数：-3层3. 停站时间：- 开门时间：1.5s- 关门时间：1.0s4. 电梯驱动功率：11kW5. 电梯电源：- 电源电压：380V±10%- 电源频率：50Hz6. 故障自诊断系统：具备7. 电梯制动方式：电磁制动8. 电梯制动距离：- 紧急制动距离：≤0.50m- 正常制动距离：≤0.35m9. 操作方式：按钮和触摸屏双重操作四、安全参数1. 门锁保护：具备2. 门锁嵌入式保护：具备3. 限制开门保护：具备4. 超载保护：具备5. 电源保护：具备6. 楼层接合器：具备7. 救援系统：具备五、控制系统1. 控制方式：微处理器控制2. 电梯调度方式：集中调度、智能调度3. 电梯门机构：- 门机型式：中心开式- 开门方式：自动门- 闭合方式：自动闭合4. 轿厢照明：LED灯照明5. 电梯报警装置：具备六、维保参数1. 维保周期：每半年2. 维保人员：专业电梯维保人员3. 维保电话：XXXXXXX七、总结本文对电梯的规格及技术参数进行了详细描述，从基本规格、技术参数、安全参数、控制系统和维保参数等方面进行了全面说明。

通过严格按照规格和参数要求的生产和维护，可以确保电梯的安全运行，提供便捷的垂直交通。

GreenMax-E小机房乘客电梯技术规格表电梯土建技术条件核查表合同号序号 1 楼号 1经办人：评审：批准：项目名称：电梯型号：层/站/门：台数：1.电梯井道：梯井形式：单台□并列□对置□；井道结构：混凝土结构□圈梁砖墙结构√钢结构□；井道内有不可移动的梁或柱等障碍物存在□（具体位置在土建附图中图示说明）；层门牛腿：有□无□；对重位置特定：左置□右置□后置□；（注：双开门时，1层若不贯通，站在1层厅外面向厅门看；若1层贯通，则以停层数多的一侧面向厅门看）底坑悬空□（悬空时对重加安全钳□，对重侧加柱至实地□，底坑以下密封人不能到达□）；井道平面尺寸：宽×深；井道壁厚：，中间壁（梁）厚：；底坑深度：，顶层净空高度：，提升高度：，井道总高：；井道需修井处理□；（修井后井道平面尺寸：宽×深）。

土建备注：井道若为圈梁砖墙结构，混凝土圈梁高度要求≥350mm；井道四壁（包括各层统腰圈梁）应是垂直的，井道高度≤30m时：井道垂直度偏差为0～+25mm；30m＜井道高度≤60m时：井道垂直度偏差为0～+35mm；井道高度＞60m时：井道垂直度偏差为0～+50mm；2.电梯机房：机房形状：规则□，机房尺寸：宽×深×高；不规则□（须图示）；机房位置：①机房在井道正上方□（机房地面与井道顶部地面不齐平□，抬高尺寸）；搁机梁：井道壁可承载搁机梁□；搁机梁需延长，于轿厢侧□对重侧□延长mm；3.门洞：开门形式：单开门□，双开门□；中分双扇门□，中分四扇门□，旁开门□；左开门层站，右开门层站（开门方向：站在厅外面向厅门看）；双开门时，A侧层站；B侧层站；操纵箱在A侧□，操纵箱在B侧□；门洞尺寸：宽×高；4.层站：召唤箱位置：单梯：左侧□，右侧□；并联：1个召唤箱□；并列：2个召唤箱，位于两梯中间□，均为左侧□，均为右侧□,一左一右□；大门套层站，墙厚加装饰尺寸；消防避难层 1 ；泊梯层 1 ；服务楼层：↑1、2 ↓；不停层：。

一、电梯技术规格表一、主要参数产品系列：TWJ/100系列梯种传菜电梯机房位置井道顶部载重100KG速度0.4m/s顶层高度3米以上开门方式手动上下中分门停站数2层2站2 门二、技术参数驱动方式曳引交流单速曳引比41:1控制系统微机控制三、轿厢描述轿厢尺寸600宽600 深600 高（mm）可根据客户需求进行改装！四、轿厢材质轿厢与厅门的材料：201发纹不锈钢1.2mm（实际厚度1.13mm）五、土建井道井道尺寸1000宽X 1000 深（mm）六、土建厅门厅门尺寸800 宽X 600 高（mm）七、主电源供应主电源单股三向五线制电源差±7%照明单设机房照明温度范围40°八、厅门尺寸800 宽X 600 高（mm）九、主电源供应主电源单股三向五线制电源差±7%照明单设机房照明温度范围40°十、工程总价,贰万捌仟伍佰元整.小写,28500.00元。

（含土建）二、配置表三、主要控制功能表详细功能介绍：杂物电梯特点：微机控制、模块化系统及先进的自检程序为一体的全电脑控制的电梯；控制技术先进、设计新颖独特、结构紧凑、做工精良；操作简便、安全可靠、噪音低、易于维修保养；占用空间小、无需很强的土建承载力、电梯无需土建井道、机房，只要将杂物电梯相对位置的楼板留好预留洞口即可，给建筑整体设计和布局带来方便；每年不断推出新款、新配置、新功能。

电梯标注功能：电锁功能基站呼梯盒配备电锁用于启动和关闭电梯的控制电路。

自动平层功能：当因某种原因，诸如停电或操作不当造成轿厢未停靠在任何一层站的平层位置时，用电锁重新开启电梯，本电梯能自动下行至临层站平层，并显示停靠的楼层，以便电梯正常运行。

电气门联锁功能：各层门均有电气门联锁开关，当任何一层厅门打开时，电梯停止运行，保证人员使用安全。

层门机械锁功能：每层厅门均装有机械门锁，当轿厢不在本层站停靠时，层门不能开启，如遇到特殊情况，可用本公司随梯配带的专用钥匙开启层门，此钥匙专供电梯管理人员使用。

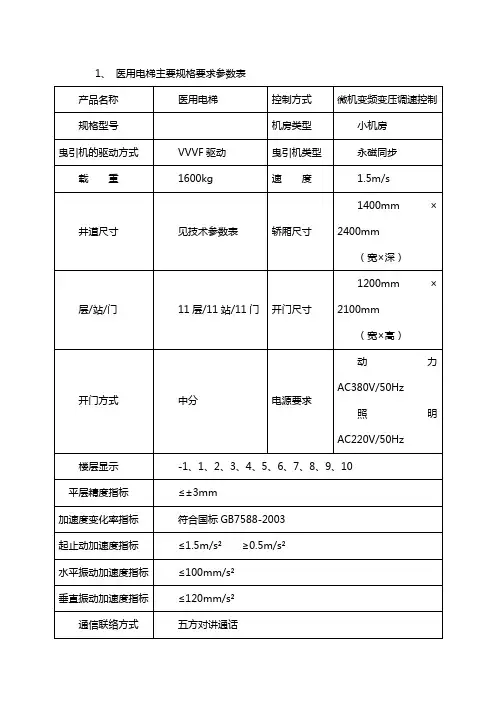

电梯的主要参数电梯技术参数电梯名称或用途小机房乘客电梯主要参数驱动方式永磁同步技术（必须采用永磁同步无齿轮曳引机）额定载重（Kg）1150额定速度（m/s）1. 5层/站/门8/8/8控制系统32位微机一体化控制系统电梯井道井道尺寸（mm）约2100×2350底坑深度（mm）约1700顶层高度（mm）约4600提升高度（mm）约28500井道总高（mm）约34800机房机房尺寸（mm）＞3500×4000×2500轿厢尺寸及装饰轿厢内尺寸（mm）1600×1580轿厢外尺寸（mm）1650×1765轿厢装饰发纹不锈钢轿顶装饰吊顶轿厢地板材料PVC门踏板材料不锈钢轿厢其余装饰要求/开门及装饰开门型式单开门开门方式中分式开门方向中分开门尺寸（mm）900×2100轿门装饰发纹不锈钢层门装饰（首层）发纹不锈钢层门装饰（其余层）发纹不锈钢门套型式及装饰（首层）发纹不锈钢小门套门套型式及装饰（其余层）发纹不锈钢小门套层站显示操纵箱型号发纹不锈钢召唤箱型号发纹不锈钢指层型式点阵滚动式电源拖动电源交流380伏，50Hz, 三相四线，独立地线照明电源交流220伏，50Hz, 单相电梯功能要求1.IC卡功能；2.全集选控制；3.检修运行方式；4.召唤功能；5.电梯自救运行；6.到站自动开门；7.自动关门；8.对讲机通讯；9警铃；10.关门按钮提前关门；11.开门按钮开门；12.故障重开门；13. 起动补偿；14.满载直驶；15.闲驶时轿内照明、风扇自动断电；16.故障历史记录；17.井道层楼数据自学习；18.层楼位置信号的自动修正；19.泊梯；20.火灾紧急返回运行；21.门区外不能开门保护措施；22.光幕保护；23.开关门受阻保护装置；24.超载保护；25.超速保护；26.运行超时保护；27.防溜车保护；28.防终端越程保护；29.安全接触器触点检测保护；30.变频器多重保护；31.电梯运行次数显示；32. 欠压保护；33.欠相保护；34.停电照明功能；35.防门锁短接；36.换站停靠；37.故障显示；38.逆向运行保护；39.错误指令取消；40.反向时自动清指令；41.点阵式层楼显示器；42.楼层滚动显示；43.微动平层功能；44.磁角度自学习功能；45.消防信号反馈；46.永磁同步变频门机；47.五方通话；48.消防员操作。

品牌要求:电梯参数表a.以上参数投标人需自行现场工勘，具体以现场土建结构实际情况为准。

b.由于本项目为外墙增加电梯，电梯底坑和原楼层连接部分敲墙及门洞修补，以及所产生的装修费用，投标人应综合考虑在投标报价中。

C.井道下部采用钢筋混泥土贴花岗岩，上部采用钢结构加中空夹胶钢化镀膜玻璃，投标人投标报价时还应包含井道施工、电气、监控等所需产生的费用。

2.1电梯主要技术要求客梯技术规格表注：以上所有电梯配件要求作防锈处理。

表中“由中标人提供式样供招标人选择”的项目，中标人所提供式样至少不得少于三种，上述内容各投标人在投标时无需提供，由中标单位（即本项目承包人）电梯采购提供时提供，图片要求清晰，并配以使用材质说明，并要求每台电梯分别说明。

发纹不锈钢厚度为2L2mm。

2.2技术要求工作情况（1）中标人提供的产品及服务须适应本标书中前述“总体要求”所有条款,并运转顺利、正常、可靠。

（2）中标设备必须是目前制造商的先进产品。

（3）可靠性要求：要求连续工作每天24小时，全年365天。

正常使用寿命期要求10万小时以上。

单台电梯在质保期内出现重大故障的，该台电梯免费延长质保期一年。

（4）在确定认可的材质、工艺要求前提下，其外观质量和舒适感应有可比性的优越。

2.2.1主要部件配置要求（应包括但不仅限于或更优于下列条件）（1）垂直客、货梯：1）电梯主驱动系统为整机原装产品；2）电梯控制柜为国内整柜组装产品，要求微机控制板、变频器等等主要部件为电梯原品牌产品；3）电梯门保护系统（光幕保护）；4）电梯门机系统要求不低于国内知名品牌合资产品。

（2）自动扶梯：1）扶梯主驱动系统为国内知名品牌产品；2）扶梯控制柜为电梯品牌整机原装产品；（3）如为进口件则必须提供：a、原产地出厂合格证；b、原产地装箱清单；c、原产地船运单；d、中国海关报关证明文件；e、中国商检检验合格等证明文件。

223垂直客、货梯基本功能中标人提供的电梯应包括但不仅限于或更优于下列配置要求，当中标人推荐的其它合适的功能可能被接受。

电梯技术规格参数表1. 基本信息1.1 电梯型号：____________1.2 电梯品牌：____________1.3 电梯安装位置：____________1.4 电梯使用环境：____________2. 电梯载重能力2.1 额定载重：____________2.2 最大承载人数：____________3. 电梯速度参数3.1 额定速度：____________3.2 最大提升高度：____________4. 电梯尺寸4.1 井道尺寸：高度______m，宽度______m，深度______m4.2 电梯门尺寸：高度______m，宽度______m4.3 电梯内部尺寸：高度______m，宽度______m，深度______m5. 电梯电源参数5.1 供电电压：____________5.2 电源频率：____________6. 电梯功率与能耗6.1 电器功率：____________6.2 照明功率：____________6.3 电梯起重机功率：____________6.4 平均能耗：____________7. 安全参数7.1 紧急停车按钮：有/无7.2 紧急通话装置：有/无7.3 防止超载装置：有/无7.4 防止意外移动装置：有/无8. 控制系统8.1 控制方式：____________8.2 电梯控制器：____________9. 检验标准9.1 国家标准：____________9.2 相关行业标准：____________10. 维保要求10.1 保养周期：____________10.2 保养人员：____________10.3 保养内容：____________11. 技术支持与售后服务11.1 厂家技术支持：电话____________，邮箱____________11.2 售后服务：电话____________，邮箱____________12. 备注：____________以上是电梯技术规格参数表的内容，根据实际需求进行填写即可。

电梯技术规格参数表
2、其中不锈钢采用优质SUS304材料，严禁采用拼接和夹层材料。

备注：1、以上主要部件要求不能偏离。

零件进口提供原产地工厂开具的装箱单，质量保证书，原产国机关开具的原产地证书及中华人民共和国商检证明。

进口部件原产国必须为欧洲(德国，英国，法国等发达国家)，美国，日本或韩国。

2、以上主要部件要求不能偏离；2、如属于批量进口，则出具相同型号的批量进口文件即可。

3、招标人有权根据装饰方案的调整相应地调整各装饰面层的材质及颜色等。

3.工程质量
3.1.1标准:适用的工程规范、标准和质量标准详见合同条件以及工程规范、技术说明和图纸中的相关
约定。

3.1.2工程质量等级：合格。

4.工期要求
设备要求出厂工期为：105日历天；安装工期为：30日历天。

附件1电梯基本参数附件2 电梯装饰要求附件3、电梯功能附件4电梯配置清单附件5供方承担的工作以下与设备安装工程有关的工作应由供方按照电梯安装要求提交的并经双方确认的布置图和规格执行，并且符合国家的有关规范、标准、法律、法规及条列。

具体要求如下：工程准备：1、预计安装工程开工前，派员前往工地检查土建是否具备开工条件。

2、设备到货后协同需方共同接受验货。

3、协助需方向当地政府部门办理安装工程所需手续。

4、会同需方对设备进行仔细的开箱清点。

安装施工：1、遵守需方和施工现场劳动和安全纪律。

2、严格按照国家标准和公司内部质量标准，按合同规定的进度，科学管理精细施工。

3、向业主和总包提供施工方案，人员组织及施工进度计划。

4、协同需方和现场监理严管工程质量和施工安全，负责施工过程中的防火和安全作业，以及设备和人身安全责任。

5、认真做好施工期间的产品保护工作。

6、自备安装和调试工具、仪器仪表，全面负责设备的安装和调试。

7、供方井道施工脚手架的搭建和拆除、搭建的脚手架须符合安全标准。

8、供方负责将大型（重载）设备吊至适当的位置。

9、供方提供并安装井道底坑内爬梯。

10、供方提供井道照明和底坑检查用电源插座.工程竣工：1、工程竣工后，向需方移交通过国家和地方检测部门以及公司内检的优质产品和相关的证书随机文件和设备安全准运证。

交总包单位整理后，统一交档案室存档。

2、向业主和供方提高优质的售后服务和24小时热线服务与产品咨询。

3、与供方建立长期友好的合作关系，提供长期的技术支持和运行维保服务。

（以上工作当中所产生费用由乙方自行承担）附件6需方负责协调完成的工作以下各项与设备工程有关的准备工作是需方应尽的义务，应由需方根据供方提供，并经双方确认的规格配置所需要的施工图执行，并应符合国家和地方性的行业法律法规和条列。

具体要求如下：1、需方监理应根据供方提供的，并经双方确认的产品施工图，向供方提供满足产品安装的土建井道结构，并相应完成满足施工图中《注意事项》内的要求。
