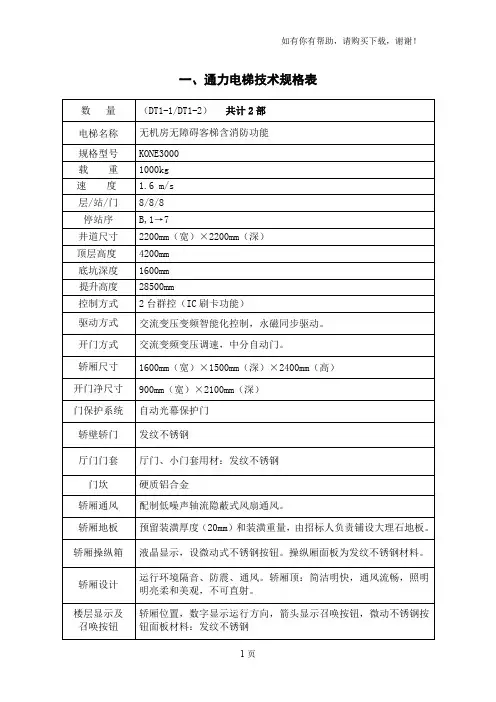

通力电梯技术规格表

☆对重侧置方案日期：2012年3月注：1、上述住宅电梯技术规格表适用于载重量≤1000kg、速度≤2.5m/s、轿厢高度≤2400mm的电梯。

2、上述井道尺寸及底坑深度、顶层高度，机房高度为通力电梯标准尺寸，实际尺寸只要大于等于上述尺寸即可满足要求。

3、上述速度≤2.5 m/s，包括：2.5 m/s、2.0 m/s 、1.75m/s、1.6m/s、1.0m/s五种速度。

4、上述井道顶层高度按轿厢高度2400计算。

如轿厢高度为2300，则顶层高度相应减少100；如轿厢高度为2200，则顶层高度相应减少200。

5、常规住宅电梯，载重量800公斤，开门宽度采用800mm；载重量1000公斤，开门宽度采用900mm。

6、如电梯使用场所为商务楼或电梯速度＞2.5m/s，请及时联系。

上述底坑深度标准值均基于PVC地板计算。

如需预留地板装潢，请及时联系。

☆对重后置方案日期：2012年3月注：1、上述电梯技术规格表适用于载重量≤1150kg、速度≤2.5m/s、轿厢高度≤2400mm的电梯。

2、上述井道尺寸及底坑深度、顶层高度，机房高度为通力电梯标准尺寸，实际尺寸只要大于等于上述尺寸即可满足要求。

3、上述速度≤2.5m/s，包括：2.5m/s 、2.0 m/s 、1.75m/s、1.6m/s、1.0m/s五种速度。

4、上述井道顶层高度按轿厢高度2400计算。

如轿厢高度为2300，则顶层高度相应减少100；如轿厢高度为2200，则顶层高度相应减少200。

5、如电梯使用场所为商务楼或电梯速度＞2.5m/s，请及时联系。

上述底坑深度标准值均基于PVC地板计算。

如需预留地板装潢，请及时联系。

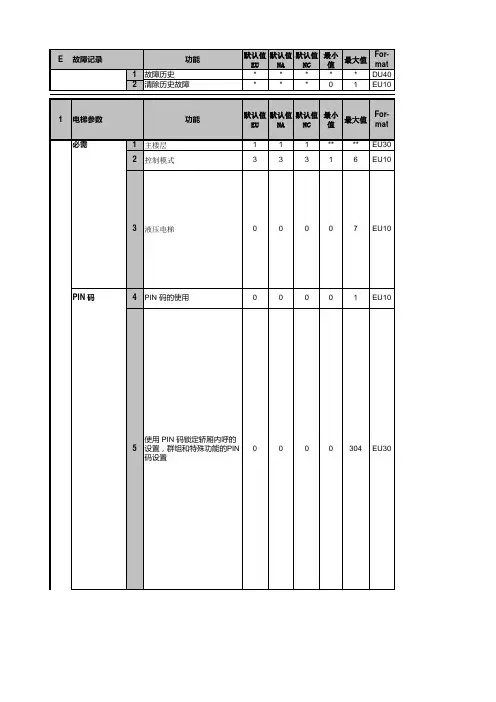

00001EU1000001EU10 Dob（开门按钮）输出10001EU10000010EU20 MDE3000+功能00001EU10泊梯楼层000099EU20 MDE3000+快速区域00004EU20轿厢指令锁上类00001EU10软件减速00001EU10NOT E! Thre e num ber sign s (###) in colu mn B indic ate com ment line. This line will not be print ed into the resul t file ui_tb载重百分比数0=SED B，77:N（+77:S）和77:U（+77:S）停，1=SED T，77:U（+77:S）停，2=SED P，77:N（+77:S）停，3=SED W，端站停（至少一个61平层片），4=SED W + OTB AU A侧，5=SED W + OTB AU B侧.开关在轿厢内：0=最近楼层，其它为指定楼层开关在层站：0=开关所在楼层, 其它为指定楼层开关连接在LCEOPT 的OSS输入：0=主楼层, 其它为指定楼层0=门关, 1=A门开,2=B门开, 3=同时开0=没有 PRL,1=PRL LA,2=PRL LO,3=PRL HA,4=PRL HO,5=HEL AI,6=HEL OI,7 = HEL CI,8=HEL CI + PRL LA,9=HEL CI + PRL LO,10=PRL HA + PRL LA,11=PRL HA + PRL LO,12=PRL HO + PRL LA,13=PRL HO + PRL LO14=HEL CI + PRL LA (带有 HEL 越过 PRC),15=HEL CI + PRL LO,(带有 HEL 越过 PRC),16=HEL AI + PRL LO,17=HEL AI + PRL LA,18=HEL OI + PRL LO,19=HEL OI + PRL LA0…59分钟关闭, 每步1分钟0…59分钟关闭, 每步1分钟0=没有 CLS1=CLS O (CLS故障时门开启)2=CLS C (CLS故障时门关闭)0=关闭, 1=开启0=在OSS 和检修/RDF 模式时关闭,1=在OSS时开启和在检修/RDF 模式时关闭2=在OSS时关闭和在检修/RDF 模式时开启3=在OSS 和在检修/RDF 模式时开启0=不停,1=正常下行,2=正常上行,3=正常两个运行方向,4=保安模式门操作的下行,5=保安模式门操作的上行,6=保安模式门操作的两个运行方向0=关闭，1=HAN C，2=HAN B，3=HAN C蜂鸣声只在真楼层0…59分钟0=关闭, 1=开启1=普通PRC（PRC K）,2=脉冲信号+定时（PRC B）,3=独联体（PRC CS）4=FSC 澳洲和 PRC K5=PRC T 闪烁卡配有3分钟超时33 = 加拿大, 34 =美国, 50 =新西兰0=不使用PUD，延时时间以秒计算0=不使用 EAQ,1=使用 EAQ2=使用EAQ并且电梯可以在FRD第二阶段运行或HEC或MES直到0.75m/s （仅用于北美）3=使用EAQ并且电梯可以在FRD第二阶段运行（EN81-77）4=使用 EAQ，轿厢可以在FRD第二阶段和DRAKA装置监控时工作（EN81-77 2013-类目3）0=不使用EBD，1=使用EBD，2=使用UPS，3=使用EBD 向下启动运行4=使用EBD+UPS（参数设置为4不适用于北美）0=不使用，1=A门，2=B门，3=两个门0=不使用，否则从底层到顶层的楼层编号0=不使用，1=服务所有外呼，2=主楼层不服务正常外呼，3=主楼层不服务FET/FEB外呼0=不使用 DOM1=使用 DOM2=MicroSpace 或 MonoSpace DOM3=使用 DOM S4=使用 SSA **E0 = OCV A-自动，没有开关1 = OCV AF-自动，从开关关闭2 = OCV M -手动3 = OCV K -按钮4 = OCV P -永久开启5 = OCV I -脉冲0=使用选择性的正常COP(s)｛分开COP,使用不同按钮｝1=使用非选择性的COP｛使用一个COP｝2=使用选择性的COP配有共用轿厢钟3=使用选择性的键盘COP0 = 定向 GOL1 = 无定向 GOL2 = 提前定向 GOL3 = 提前无定向 GOL4 = 不使用 GOL1=HSL2=使用上灯作为 OSI A3=AES 显示4=使用SBM（待梯）0=关门再平层1=开门或关门再平层0 = OCL A - 自动，没有开关1 = OCL AF- 自动，从开关关闭2 = OCL M - 手动3 = OCL P - 永久开启设置为 1 时恢复工厂默认值。

通力KDM参数表设定LCE参数参看LCE用户界面菜单813131，更改任何参数时记录下它的原始值。

1.电梯处于RDF状态。

2.接通主电源。

3.设置1-71=3，使检修运行能到达端站平层位置。

4.设置1-62=0，取消消防功能。

5.设置1-77=0，取消照明监察。

6.设置1-95=1。

7.如果LCEOPT板连线未接，设置7-91=0。

8.设置1－60消防基站设置： 1……＝电梯消防运行时返回的消防基站9.设置1－61地区代码：0＝不用11＝香港，(国内设置成香港模式)10.设置1－62消防类型：0＝取消消防功能1＝消防运行功能3＝消防迫降功能，电梯停在消防楼层不能使用。

5＝消防迫降 + 消防员可使用电梯。

11.关闭主电源，等待15秒钟后再接通主电源。

设定驱动参数以下步骤必须执行。

1.检查6-0显示的文档ID应与附件的参数表里的文档ID一致。

2.设置6-95=0，再设置6-98=1恢复默认参数。

3.设置马达型号6-60，参看下表。

设置马达型号会同时把6-6，6-33，6-61，6-64，6-66，6-67的参数变为该马达型号的默认值。

4.参看电梯布局图，设置加速度6-2，额定速度6-3，额定载重6-4，曳引轮直径6-6（参看马达铭牌），绕绳比6-7。

5.预设置KTW/Q 6-25参数为2.8（行程<=30米）或5.0（行程<=80米）或8.0（行程<=240米）6.设置6-61，参看上表。

7.马达转一圈编码器脉冲数6-64是默认值。

8.6-80、6-81、6-82、6-83、6-84参看马达铭牌。

9.6-99设1保存参数。

检查编码器极性1.设置6-75=1，实时显示电梯速度（参看附件）。

并切换到实时显示模式下（在默认显示楼层时按“Select/Accept”键进入，按Menu键退出）。

2.手动松开制动器，空载轿厢应向上移动。

实时显示上的速度上行是正值，下行为负值。

3.如果极性反了，更改参数6-65值(比如1改为-1，或-1改为1)。

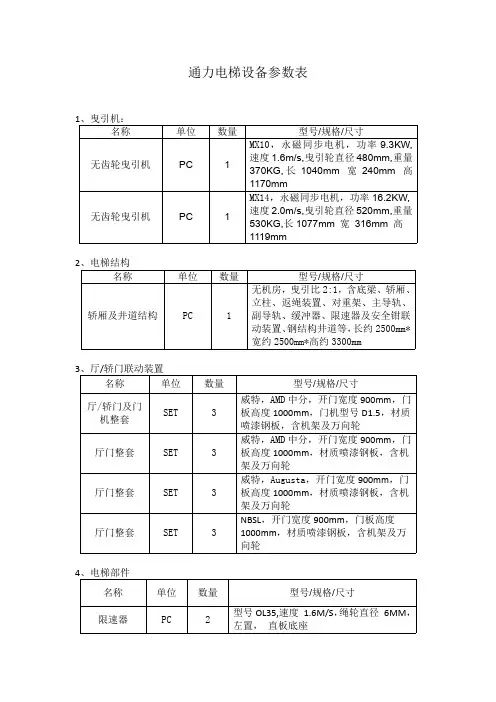

通力电梯设备参数表1、曳引机：名称单位数量型号/规格/尺寸无齿轮曳引机PC1MX10，永磁同步电机，功率9.3KW,速度1.6m/s,曳引轮直径480mm,重量370KG,长1040mm宽240mm高1170mm无齿轮曳引机PC1MX14，永磁同步电机，功率16.2KW,速度2.0m/s,曳引轮直径520mm,重量530KG,长1077mm宽316mm高1119mm2、电梯结构名称单位数量型号/规格/尺寸轿厢及井道结构PC1无机房，曳引比2:1，含底梁、轿厢、立柱、返绳装置、对重架、主导轨、副导轨、缓冲器、限速器及安全钳联动装置、钢结构井道等，长约2500mm*宽约2500mm*高约3300mm3、厅/轿门联动装置名称单位数量型号/规格/尺寸厅/轿门及门机整套SET3威特，AMD中分，开门宽度900mm，门板高度1000mm，门机型号D1.5，材质喷漆钢板，含机架及万向轮厅门整套SET3威特，AMD中分，开门宽度900mm，门板高度1000mm，材质喷漆钢板，含机架及万向轮厅门整套SET3威特，Augusta，开门宽度900mm，门板高度1000mm，材质喷漆钢板，含机架及万向轮厅门整套SET3NBSL，开门宽度900mm，门板高度1000mm，材质喷漆钢板，含机架及万向轮4、电梯部件名称单位数量型号/规格/尺寸限速器PC2型号OL35,速度1.6M/S，绳轮直径6MM，左置，直板底座安全钳PC2型号AQ11，适用速度0.25-2.5M/S，载重量2900-5200Kg缓冲器PC2聚氨酯，型号HP8108，适用速度V＝1m/s，额定载荷600-1800KG缓冲器PC2油压，型号YH29/425,适用速度V＝2.5 m/s，额定载荷900-5000KG5、滑动导靴8、工具名称单位数量型号/规格/尺寸电梯成套维保工具PC10详见工具清单1扶梯成套维保工具PC10详见工具清单2可移动工具车PC10世达95118,带万向轮,三层抽屉工具清单1-电梯成套维保工具工具清单2-扶梯成套维保工具。

技术规格（电梯）一般规格电梯编号: A-1、A-2、A-3产品名称: KONE MonoSpace®无机房乘客电梯型号/规格/数量: KONE MonoSpace / PW21/25-19 3台额定载重量: 1600公斤额定速度: 2.5米/秒行程: 28.5米服务楼层/停站: 7层/ 4站操作系统: 电脑全自动全集选三台群控控制系统: (KONE LCE-M TM型)智能控制，串行传输系统机械规格拖动系统: 交流调频调压无齿轮拖动机械: EcoDisc 曳引机(碟式马达)机械位置: 井道顶部建筑尺寸井道尺寸: 2300毫米(宽) X2800毫米(深)顶层高度: 5000毫米地坑深度: 2100毫米入口尺寸类型: 2扇中分自动门尺寸: 1000毫米(宽) X 2400毫米(高)候梯厅门厅门、门框装修: 发纹不锈钢门框: 标准小门框厅外显示: KDS300方形到站灯，点亮时为黄色；按钮为KDS300圆形嵌入式金色发纹不锈钢，点亮时为黄色轿厢轿厢尺寸:1600毫米(宽) X2100毫米(深) X2800毫米(高)轿壁装潢: 发纹不锈钢，后壁单侧扶手（型号：HR51S）轿门装修: 发纹不锈钢轿顶类型: LF70型轿内显示: 主、副轿厢操作面板；与轿厢操纵盘为一体式发纹不锈钢，按钮为KDS300圆形嵌入式金色发纹不锈钢，点亮时为黄色；黄色点阵式数码显示器地板类型: 复合大理石拼花，具体图案待业主选定技术规格（电梯）一般规格电梯编号: A-S1/F、A-S2/F产品名称: KONE MiniSpace®小机房乘客电梯型号/规格/数量: KONE MiniSpace / PT21/18-19 2台额定载重量: 1600公斤额定速度: 1.75米/秒行程: 40.75米服务楼层/停站: 10层/10站操作系统: 电脑全自动全集选两台并联控制系统: (KONE LCE-M TM型)智能控制，串行传输系统机械规格拖动系统: 交流调频调压无齿轮拖动机械: EcoDisc 曳引机(碟式马达)机械位置: 井道顶部建筑尺寸井道尺寸: 2300毫米(宽) X2900毫米(深)顶层高度: 5000毫米地坑深度: 2000毫米机房尺寸: 2300毫米(宽) X 2900毫米(深) X2300毫米(高)入口尺寸类型: 2扇中分自动门尺寸: 1000毫米(宽) X 2400毫米(高)候梯厅门厅门、门框装修: 发纹不锈钢门框: 标准小门框厅外显示: KDS300方形到站灯，点亮时为黄色；按钮为KDS300圆形嵌入式金色发纹不锈钢，点亮时为黄色轿厢轿厢尺寸:1800毫米(宽) X1850毫米(深) X2800毫米(高)轿壁装潢: 发纹不锈钢，后壁单侧扶手（型号：HR51S）轿门装修: 发纹不锈钢轿顶类型: LF70型轿内显示: 主、副轿厢操作面板；与轿厢操纵盘为一体式发纹不锈钢，按钮为KDS300圆形嵌入式金色发纹不锈钢,点亮时为黄色；配置一台10寸LCD多媒体彩色液晶显示器地板类型: 复合大理石拼花，具体图案待业主选定技术规格（电梯）一般规格电梯编号: B-K1/F、B-K2、B-K3产品名称: KONE MiniSpace®小机房乘客电梯型号/规格/数量: KONE MiniSpace / PT18/18-19 3台额定载重量: 1350公斤额定速度: 1.75米/秒行程: 37.75米服务楼层/停站: 9层/9站操作系统: 电脑全自动全集选三台群控控制系统: (KONE LCE-M TM型)智能控制，串行传输系统机械规格拖动系统: 交流调频调压无齿轮拖动机械: EcoDisc 曳引机(碟式马达)机械位置: 井道顶部建筑尺寸井道尺寸: 2400毫米(宽) X2250毫米(深)顶层高度: 5000毫米地坑深度: 1900毫米机房尺寸: 2400毫米(宽) X 2250毫米(深) X2300毫米(高)入口尺寸类型: 2扇中分自动门尺寸: 1100毫米(宽) X 2400毫米(高)候梯厅门厅门、门框装修: 发纹不锈钢门框: 标准小门框厅外显示: KDS300方形到站灯，点亮时为黄色；按钮为KDS300圆形嵌入式金色发纹不锈钢，点亮时为黄色轿厢轿厢尺寸:1900毫米(宽) X1600毫米(深) X2800毫米(高)轿壁装潢: 发纹不锈钢，后壁单侧扶手（型号：HR51S）轿门装修: 发纹不锈钢轿顶类型: LF70型轿内显示: 主、副轿厢操作面板；与轿厢操纵盘为一体式发纹不锈钢，按钮为KDS300圆形嵌入式金色发纹不锈钢,点亮时为黄色；配置一台10寸LCD多媒体彩色液晶显示器地板类型: 复合大理石拼花，具体图案待业主选定技术规格（电梯）一般规格电梯编号: KTV产品名称: KONE MonoSpace®无机房乘客电梯型号/规格/数量: KONE MonoSpace / PW15/18-19 1台额定载重量: 1150公斤额定速度: 1.75米/秒行程: 27.5米服务楼层/停站: 6层/6站操作系统: 电脑全自动全集选单控控制系统: (KONE LCE-M TM型)智能控制，串行传输系统机械规格拖动系统: 交流调频调压无齿轮拖动机械: EcoDisc 曳引机(碟式马达)机械位置: 井道顶部建筑尺寸井道尺寸: 2300毫米(宽) X2400毫米(深)顶层高度: 5000毫米地坑深度: 2000毫米入口尺寸类型: 2扇中分自动门尺寸: 1000毫米(宽) X 2200毫米(高)候梯厅门厅门、门框装修: 发纹不锈钢门框: 标准小门框厅外显示: KDS300方形到站灯，点亮时为黄色；按钮为KDS300圆形嵌入式金色发纹不锈钢，点亮时为黄色轿厢尺寸:1600毫米(宽) X1650毫米(深) X2600毫米(高)轿壁装潢: 发纹不锈钢，后壁单侧扶手（型号：HR51S）轿门装修: 发纹不锈钢轿顶类型: LF70型轿内显示: 主、副轿厢操作面板；与轿厢操纵盘为一体式发纹不锈钢，按钮为KDS300圆形嵌入式金色发纹不锈钢,点亮时为黄色；配置一台10寸LCD多媒体彩色液晶显示器地板类型: 复合大理石拼花，具体图案待业主选定技术规格（电梯）一般规格电梯编号: A-4/F、A-5产品名称: KONE MiniSpace®小机房乘客电梯型号/规格/数量: KONE MiniSpace / PT21/18-19 2台额定载重量: 1600公斤额定速度: 1.75米/秒行程: 40.75米服务楼层/停站: 10层/10站操作系统: 电脑全自动全集选两台并联控制系统: (KONE LCE-M TM型)智能控制，串行传输系统机械规格拖动系统: 交流调频调压无齿轮拖动机械: EcoDisc 曳引机(碟式马达)机械位置: 井道顶部建筑尺寸井道尺寸: 2300毫米(宽) X2800毫米(深)顶层高度: 5000毫米地坑深度: 1900毫米机房尺寸: 2300毫米(宽) X 2800毫米(深) X2300毫米(高)入口尺寸类型: 2扇中分自动门尺寸: 1000毫米(宽) X 2400毫米(高)候梯厅门厅门、门框装修: 一层发纹不锈钢，其余楼层喷粉钢板门框: 标准小门框厅外显示: 一体式楼层位置与方向红色点阵式数码显示轿厢轿厢尺寸:1800毫米(宽) X1850毫米(深) X2800毫米(高)轿壁装潢: 发纹不锈钢轿门装修: 发纹不锈钢轿顶类型: LF70型轿内显示: 主、副轿厢操作面板；与轿厢操纵盘为一体式发纹不锈钢，按钮为KDS300圆形嵌入式发纹不锈钢，点亮时为红色；红色点阵式数码显示器地板类型: 泪珠纹不锈钢板技术规格（电梯）一般规格电梯编号: A-S3、A-S4/F产品名称: KONE MiniSpace®小机房乘客电梯型号/规格/数量: KONE MiniSpace / PT21/18-19 2台额定载重量: 1600公斤额定速度: 1.75米/秒行程: 28.5米服务楼层/停站: 7层/7站操作系统: 电脑全自动全集选两台并联控制系统: (KONE LCE-M TM型)智能控制，串行传输系统机械规格拖动系统: 交流调频调压无齿轮拖动机械: EcoDisc 曳引机(碟式马达)机械位置: 井道顶部建筑尺寸井道尺寸: 2300毫米(宽) X2800毫米(深)顶层高度: 5000毫米地坑深度: 2000毫米机房尺寸: 2300毫米(宽) X 2800毫米(深) X2300毫米(高)入口尺寸类型: 2扇中分自动门尺寸: 1000毫米(宽) X 2400毫米(高)候梯厅门厅门、门框装修: 一层发纹不锈钢，其余楼层喷粉钢板门框: 标准小门框厅外显示: 一体式楼层位置与方向红色点阵式数码显示轿厢轿厢尺寸:1800毫米(宽) X1850毫米(深) X2600毫米(高)轿壁装潢: 发纹不锈钢轿门装修: 发纹不锈钢轿顶类型: LF70型轿内显示: 主、副轿厢操作面板；与轿厢操纵盘为一体式发纹不锈钢，按钮为KDS300圆形嵌入式发纹不锈钢，点亮时为红色；红色点阵式数码显示器地板类型: 泪珠纹不锈钢板技术规格（电梯）一般规格电梯编号: BH1、BH2/F产品名称: KONE MonoSpace®无机房乘客电梯型号/规格/数量: KONE MonoSpace / PW21/18-19 2台额定载重量: 1600公斤额定速度: 1.75米/秒行程: 32.3米服务楼层/停站: 7层/7站操作系统: 电脑全自动全集选两台并联控制系统: (KONE LCE-M TM型)智能控制，串行传输系统机械规格拖动系统: 交流调频调压无齿轮拖动机械: EcoDisc 曳引机(碟式马达)机械位置: 井道顶部建筑尺寸井道尺寸: 2350毫米(宽) X2700毫米(深)顶层高度: 5000毫米地坑深度: 2000毫米入口尺寸类型: 2扇中分自动门尺寸: 1000毫米(宽) X 2400毫米(高)候梯厅门厅门、门框装修: 一层发纹不锈钢，其余楼层喷粉钢板门框: 标准小门框厅外显示: 一体式楼层位置与方向红色点阵式数码显示轿厢轿厢尺寸:1600毫米(宽) X2100毫米(深) X2800毫米(高)轿壁装潢: 发纹不锈钢轿门装修: 发纹不锈钢轿顶类型: LF70型轿内显示: 主、副轿厢操作面板；与轿厢操纵盘为一体式发纹不锈钢，按钮为KDS300圆形嵌入式发纹不锈钢，点亮时为红色；红色点阵式数码显示器地板类型: 泪珠纹不锈钢板KONE MonoSpace®辅助设备综合表安全功能33) 强制关门拯救及故障监测34) 精确再平层–门关1) 修正运行滥用、误用保护2) 马达过热保护35) 按钮黏滞监察3) 电源相位故障监测36) 取消轿厢虚假召唤4) 驱动运行时间监察37) 反向内呼5) 电阻制动38) 外呼互锁6) 缓冲器安全触点(液压缓冲器时) 运行舒适度7) 门区指示灯39) 轿厢内照明–自动8) 救助运行功能40)轿内风扇操作–自动紧急备用电源运行41) 轿厢称重装置9) 同步运行42) 轿内照明监察10) 轿厢应急照明–独立照明43) 测速计故障计数11) 紧急电池供电(供紧急照明，警铃) 控制功能紧急通讯功能大楼适应性12) 警铃–轿顶44) 漏电保护开关（控制柜）13) 五方通话45) 主保险丝（控制柜）其它安全及维护功能46) 主电源开关（控制柜）14) 检修运行47) 轿厢照明主开关和主保险(控制柜)15) 维修用开门按钮优先和特殊服务功能16) 控制柜内呼按钮48) 退出服务开关–厅外17) 轿门触点空轿厢分配18) 轿门位置开关49) 主楼层停靠–门关19) 禁止开门开关优化运载流量功能20) 轿厢急停开关–底坑50) 满载不停站运行21) 轿厢急停开关–轿顶51) 下行高峰服务22) 禁止外呼开关52) 上下行高峰服务23) 轿厢限速器安全触点53) 上行高峰服务24) 轿厢安全钳安全触点信息功能25) 限速器测试按钮厅外乘客信息显示26) 轿厢限速器张紧安全触点54) 外呼登记显示27) 井道照明开关和保险轿内信息显示乘客舒适功能55) 超载功能出入轿厢56) 轿厢位置指示28) 关门按钮57) 运行方向指示29) 开门按钮58) 内呼登记显示30) 内呼快速关门控制柜信息31) 外呼重新开门59) 控制柜内轿厢位置指示32) 光幕式安全门边60) 启动计数器客户要求功能1、电梯信号输出界面接口（BA接口）9、A-1,B-K2,A-4/F,A-S4/F配无障碍操作盘2、C CTV摄像及音频之线缆及接口10、A-S1/F,A-S2/F,B-K1/F配消防员操作运行3、司机服务11、A-4/F,A-S4/F,B-H2/F,KTV配消防员操作运行4、双击取消轿厢召唤12、其余电梯配大楼火警信号－火灾运行管理5、轿内中英文语音报站13、厅站到站钟（仅客梯）6、提前开门及开门时间可调14、紧急电源驱动运行（备用电源切换）7、专用运行功能（仅客梯）15、轿内LCD随行电缆内信号线8、对重安全钳（A-1~A-3,KTV,A-S3,A-S4/F,BH1,BH2/F）16、电脑式监控系统一套自动扶梯技术规格一般规格扶梯编号: FT-A1~FT-A2产品名称: KONE TravelMaster TM自动扶梯型号/规格/数量: KONE TravelMaster / 100/30 室内型2台运输能力: 9000人/小时提升高度: 4800毫米安装支撑水平距离: 13029毫米底坑深度: 1150毫米倾斜角度: 30度梯级宽度: 1000毫米额定速度: 0.5米/秒水平梯级: 2 / 2部件材料扶手带: 黑色合成橡胶栏杆板: 透明强化玻璃梯级: 不锈钢带黄色警戒边线裙板: 发纹不锈钢扶手带入口前板: 不锈钢内外盖板: 发纹不锈钢梳齿板/梳齿: 防滑不锈钢/铝合金楼层盖板: 防滑不锈钢安全装置: 标准自动扶梯技术规格一般规格扶梯编号: FT-A3~4, FT-A11~12, FT-B1~2, FT-B7~-8产品名称: KONE TravelMaster TM自动扶梯型号/规格/数量: KONE TravelMaster / 100/30 室内型8台运输能力: 9000人/小时提升高度: 6000毫米安装支撑水平距离: 15107毫米底坑深度: 1200毫米倾斜角度: 30度梯级宽度: 1000毫米额定速度: 0.5米/秒水平梯级: 2 / 2部件材料扶手带: 黑色合成橡胶栏杆板: 透明强化玻璃梯级: 不锈钢带黄色警戒边线裙板: 发纹不锈钢扶手带入口前板: 不锈钢内外盖板: 发纹不锈钢梳齿板/梳齿: 防滑不锈钢/铝合金楼层盖板: 防滑不锈钢安全装置: 标准自动扶梯技术规格一般规格扶梯编号: FT-A5~10, FT-A13~18, FT-B3~6, FT-B9~12 产品名称: KONE TravelMaster TM自动扶梯型号/规格/数量: KONE TravelMaster / 100/30 室内型20台运输能力: 9000人/小时提升高度: 4500毫米安装支撑水平距离: 12509毫米底坑深度: 1200毫米倾斜角度: 30度梯级宽度: 1000毫米额定速度: 0.5米/秒水平梯级: 2 / 2部件材料扶手带: 黑色合成橡胶栏杆板: 透明强化玻璃梯级: 不锈钢带黄色警戒边线裙板: 发纹不锈钢扶手带入口前板: 不锈钢内外盖板: 发纹不锈钢梳齿板/梳齿: 防滑不锈钢/铝合金楼层盖板: 防滑不锈钢安全装置: 标准自动扶梯技术规格一般规格扶梯编号: FT-A19~20产品名称: KONE TravelMaster TM 自动扶梯型号/规格/数量: KONE TravelMaster / 100/30 室内型2台运输能力: 9000人/小时提升高度: 3700毫米安装支撑水平距离: 11123毫米底坑深度: 1200毫米倾斜角度: 30度梯级宽度: 1000毫米额定速度: 0.5米/秒水平梯级: 2 / 2部件材料扶手带: 黑色合成橡胶栏杆板: 透明强化玻璃梯级: 不锈钢带黄色警戒边线裙板: 发纹不锈钢扶手带入口前板: 不锈钢内外盖板: 发纹不锈钢梳齿板/梳齿: 防滑不锈钢/铝合金楼层盖板: 防滑不锈钢安全装置: 标准自动扶梯技术规格一般规格扶梯编号: FT-A21~22产品名称: KONE TravelMaster TM自动扶梯型号/规格/数量: KONE TravelMaster / 100/30 室内型2台运输能力: 9000人/小时提升高度: 3750毫米安装支撑水平距离: 11210毫米底坑深度: 1200毫米倾斜角度: 30度梯级宽度: 1000毫米额定速度: 0.5米/秒水平梯级: 2 / 2部件材料扶手带: 黑色合成橡胶栏杆板: 透明强化玻璃梯级: 不锈钢带黄色警戒边线裙板: 发纹不锈钢扶手带入口前板: 不锈钢内外盖板: 发纹不锈钢梳齿板/梳齿: 防滑不锈钢/铝合金楼层盖板: 防滑不锈钢安全装置: 标准技术规格（自动人行道）一般规格自动人行道编号: BD1-2产品名称: KONE TravelMaster自动人行道型号/数量: KONE TravelMaster/RJV 2台运输能力: 9000人/小时提升高度: 6000毫米安装支撑水平距离: 30778毫米倾斜角度: 12度地坑: 标准梯级宽度 : 1000毫米额定速度: 0.5米/秒运行方式: 交流单速（星三角）水平梯级: 0/ 0(上端/下端)桁架分段: 3段部件材料扶手带: 黑色橡胶扶手高度: 900mm栏杆板: 无色钢化玻璃梯级: 铝合金黑齿槽黄漆边线裙板: 发纹不锈钢扶手带入口前板: 塑料内外盖板: 不锈钢梳齿板/梳齿片: 不锈钢/不锈钢楼层盖板: 防滑不锈钢安全装置: 标准+ 中间支撑技术规格（自动人行道）一般规格自动人行道编号: BD1-2产品名称: KONE TravelMaster自动人行道型号/数量: KONE TravelMaster/ RJV 2台运输能力: 9000人/小时提升高度: 4800毫米安装支撑水平距离: 25132毫米倾斜角度: 12度地坑: 标准梯级宽度 : 1000毫米额定速度: 0.5米/秒运行方式: 交流单速（星三角）水平梯级: 0/ 0(上端/下端)桁架分段: 3段部件材料扶手带: 黑色橡胶扶手高度: 900mm栏杆板: 无色钢化玻璃梯级: 铝合金黑齿槽黄漆边线裙板: 发纹不锈钢扶手带入口前板: 塑料内外盖板: 不锈钢梳齿板/梳齿片: 不锈钢/不锈钢楼层盖板: 防滑不锈钢安全装置: 标准+ 中间支撑技术规格（自动人行道）一般规格自动人行道编号: BD5-8产品名称: KONE TravelMaster自动人行道型号/数量: KONE TravelMaster/ RJV 4台运输能力: 9000人/小时提升高度: 4500毫米安装支撑水平距离: 23720毫米倾斜角度: 12度地坑: 标准梯级宽度 : 1000毫米额定速度: 0.5米/秒运行方式: 交流单速（星三角）水平梯级: 0/ 0(上端/下端)桁架分段: 3段部件材料扶手带: 黑色橡胶扶手高度: 900mm栏杆板: 无色钢化玻璃梯级: 铝合金黑齿槽黄漆边线裙板: 发纹不锈钢扶手带入口前板: 塑料内外盖板: 不锈钢梳齿板/梳齿片: 不锈钢/不锈钢楼层盖板: 防滑不锈钢安全装置: 标准+ 中间支撑KONE TravelMaster自动扶梯/人行步道安全功能1. 扶手带入口保护装置；2. 梯级链断链保护；3. 驱动链断裂保护；4. 梯级塌陷保护；5. 断错相保护；6. 马达过载、过热保护装置；7. 梳齿板保护开关；8. 控制回路断路器；9. 梯级反转保护；10. 主制动器；11. 主电源隔离器；12. 马达速度监控；13. 急停开关，位于自动扶梯两端；14. 停机开关，位于上端和下端底坑附加功能：15. 裙板安全开关16. 扶手带白色LED灯照明（仅自动扶梯）17. 变频启动（0.2m/s~0.5m/s,仅自动扶梯）18. 交通指示灯19. 斜齿轮传动（仅自动扶梯）20. 扶手护栏高度1000mm（仅自动扶梯）21. 电脑式监控系统（与裙楼电梯共用一套）技术规格（电梯）一般规格电梯编号: B-Z01、B-Z02、B-Z04、B-Z05、B-Z07、B-Z08B-Z10、B-Z11产品名称: KONE MiniSpace™小机房乘客电梯型号/规格/数量: KONE MiniSpace / PT15/30-19 8台额定载重量: 1150公斤额定速度: 3.0米/秒行程: 164.8米服务楼层/停站: 50层/45站操作系统: 电脑全自动全集选三台群控控制系统: (KONE LCE-M TM型)智能控制，串行传输系统机械规格拖动系统: 交流调频调压无齿轮拖动机械: EcoDisc 曳引机(碟式马达)机械位置: 井道顶部建筑尺寸井道尺寸: 2300毫米(宽) X2400毫米(深)顶层高度: 6000毫米地坑深度: 7100毫米机房尺寸: 2300毫米(宽) X 2400毫米(深) X2800毫米(高)入口尺寸类型: 2扇中分自动门尺寸: 1000毫米(宽) X 2200毫米(高)候梯厅门厅门、门框装修: 发纹不锈钢门框: 标准小门框厅外显示: KDS300方形到站灯，点亮时为黄色；按钮为KDS300圆形嵌入式金色发纹不锈钢，点亮时为黄色轿厢轿厢尺寸:1700毫米(宽) X1500毫米(深) X2600毫米(高)轿壁装潢: 发纹不锈钢，后壁单侧扶手（型号：HR51S）轿门装修: 发纹不锈钢轿顶类型: LF70型轿内显示: 单侧轿厢操作面板；与轿厢操纵盘为一体式发纹不锈钢，按钮为KDS300圆形嵌入式金色发纹不锈钢，点亮时为黄色；黄色点阵式数码显示器地板类型: M2R金线米黄(复合大理石)技术规格（电梯）一般规格电梯编号: B-Z03/F、B-Z06/F、B-Z09/F、B-Z12/F产品名称: KONE MiniSpace™小机房乘客电梯型号/规格/数量: KONE MiniSpace / PT15/35-19 4台额定载重量: 1150公斤额定速度: 3.0米/秒行程: 168米服务楼层/停站: 51层/46站操作系统: 电脑全自动全集选三台群控控制系统: (KONE LCE-M TM型)智能控制，串行传输系统机械规格拖动系统: 交流调频调压无齿轮拖动机械: EcoDisc 曳引机(碟式马达)机械位置: 井道顶部建筑尺寸井道尺寸: 2300毫米(宽) X2400毫米(深)顶层高度: 6000毫米地坑深度: 3400毫米机房尺寸: 2300毫米(宽) X 2400毫米(深) X2800毫米(高)入口尺寸类型: 2扇中分自动门尺寸: 1000毫米(宽) X 2200毫米(高)候梯厅门厅门、门框装修: 发纹不锈钢门框: 标准小门框厅外显示: KDS300方形到站灯，点亮时为黄色；按钮为KDS300圆形嵌入式金色发纹不锈钢，点亮时为黄色轿厢轿厢尺寸:1700毫米(宽) X1500毫米(深) X2600毫米(高)轿壁装潢: 发纹不锈钢，后壁单侧扶手（型号：HR51S）轿门装修: 发纹不锈钢轿顶类型: LF70型轿内显示: 单侧轿厢操作面板；与轿厢操纵盘为一体式发纹不锈钢，按钮为KDS300圆形嵌入式金色发纹不锈钢，点亮时为黄色；黄色点阵式数码显示器地板类型: M2R金线米黄(复合大理石)KONE MiniSpace ®辅助设备综合表安全功能拯救及故障监测 1. 修正运行 2. 马达过热保护 3. 电源相位故障监测 4. 救助运行功能 5. 运行时间监察6. 轿厢门区位置指示-控制柜7. 端站停梯8. 轿门机械锁紧9. 测速计故障计数 紧急备用电源运行 10. 同步运行11. 紧急轿厢照明-独立照明12. 紧急电池供电(供紧急照明、警铃) 紧急通讯13. 警铃 – 轿顶 14. 五方通话其他安全及维修服务15. 维修用开门按钮轿厢召唤 16. 控制柜内呼按钮 17. 轿门安全触点 18. 轿门极限开关19. 开门保护开关-控制柜 20. 轿厢急停开关-井道 21. 轿厢急停开关-轿顶 22. 轿厢限速器安全触点 23. 检修运行24. 轿厢安全钳安全触点 25. 轿厢限速器张紧装置 26. 厅外召唤禁止-控制柜 乘客舒适功能 出入轿厢27. 精确修正平层-门关 28. 强制关门 29. 开门按钮30. 厅外召唤重新开门 31. 光幕门安全门边 滥用、误用保护 32. 外呼互锁 33. 按钮黏滞检察 34. 取消轿厢虚假召唤 35. 反向内呼 运行舒适度36. 轿厢内照明-自动 37. 轿厢电子称重装置38. 启动扭矩预调功能 39. 轿厢内照明监控控制功能 40. 制动方式41. 电流故障保护开关-控制柜 42. 电梯主保险-机房 43. 电梯主开关-机房 优化运载流量功能 44. 下行高峰服务 45. 上下行高峰服务 46. 上行高峰服务 47. 满载不停站运行 48. 会议楼层服务49. 异常召唤时间服务运行 优先和特殊服务功能50. 退出服务开关 – 厅外 空轿厢分配51. 主楼层停靠 – 门关 信息功能 厅外信息显示 52. 召唤登记显示 轿内信息显示 53. 轿厢超载指示 54. 召唤登记显示 55. 轿厢位置显示 56. 轿厢方向显示 控制柜内信息显示 57. 轿厢位置显示 58. 启动计数器客户要求功能 1. 司机服务2. 消防探测-火灾运行管理3. 消防运行(B-Z03/F,B-Z06/F,B-Z09/F, B-Z12/F )4. 紧急电源驱动（备用电源切换）5. CCTV 摄像机、音频之电缆及接口6. 轿内中英文语音报站7. 专用运行功能8. 提前开门功能9. 残疾人操作盘及轿内扶手(B-Z01,B-Z04,B-Z07,B-Z10) 10. 双击取消轿厢呼叫 11. 轿内IC 卡读卡器接口 12. 厅站到站钟（仅客梯） 13. 电脑式监控系统一套技术规格（电梯）一般规格电梯编号: T-D1~T-D6产品名称: KONE MiniSpace™小机房乘客电梯型号/规格/数量: KONE MiniSpace / PT21/35-19 6台额定载重量: 1600公斤额定速度: 3.5米/秒行程: 134.8米服务楼层/停站: 36层/29站操作系统: 电脑全自动全集选六台群控控制系统: (KONE LCE-M TM型)智能控制，串行传输系统机械规格拖动系统: 交流调频调压无齿轮拖动机械: EcoDisc 曳引机(碟式马达)机械位置: 井道顶部建筑尺寸井道尺寸: 2600毫米(宽) X2650毫米(深)顶层高度: 6200毫米地坑深度: 6300毫米机房尺寸: 2600毫米(宽) X5000毫米(深) X3600毫米(高)入口尺寸类型: 2扇中分自动门尺寸: 1200毫米(宽) X 2400毫米(高)候梯厅门厅门、门框装修: 发纹不锈钢门框: 标准小门框厅外显示: KDS300方形到站灯，点亮时为白色；按钮为KDS300圆形嵌入式银色发纹不锈钢，点亮时为白色轿厢轿厢尺寸:2000毫米(宽) X1700毫米(深) X2800毫米(高)轿壁装潢: 两侧壁：发纹不锈钢，带两侧扶手（型号：HR51S，圆形不锈钢）；后壁：发纹不锈钢两边为镜面不锈钢+中间云纹蚀刻不锈钢（型号：ST30S银色云纹）轿门装修: 发纹不锈钢轿顶类型: LF88型轿内显示: 主、副轿厢操作面板；与轿厢操纵盘为一体式发纹不锈钢，按钮为KDS300圆形嵌入式银色发纹不锈钢,点亮时为白色；配置一台10寸LCD多媒体彩色液晶显示器地板类型: 复合大理石拼花，具体图案待业主选定技术规格（电梯）一般规格电梯编号: T-Z1~T-Z4产品名称: KONE MiniSpace™小机房乘客电梯型号/规格/数量: KONE MiniSpace / PT21/40-19 4台额定载重量: 1600公斤额定速度: 4.0米/秒行程: 186.56米服务楼层/停站: 50层/17站操作系统: 电脑全自动全集选四台群控控制系统: (KONE LCE-M TM型)智能控制，串行传输系统机械规格拖动系统: 交流调频调压无齿轮拖动机械: EcoDisc 曳引机(碟式马达)机械位置: 井道顶部建筑尺寸井道尺寸: 2600毫米(宽) X2650毫米(深)顶层高度: 6200毫米地坑深度: 6300毫米机房尺寸: 2600毫米(宽) X5000毫米(深) X3600毫米(高)入口尺寸类型: 2扇中分自动门尺寸: 1200毫米(宽) X 2400毫米(高)候梯厅门厅门、门框装修: 发纹不锈钢门框: 标准小门框厅外显示: KDS300方形到站灯，点亮时为白色；按钮为KDS300圆形嵌入式银色发纹不锈钢，点亮时为白色轿厢轿厢尺寸:2000毫米(宽) X1700毫米(深) X2800毫米(高)轿壁装潢: 两侧壁：发纹不锈钢，带两侧扶手（型号：HR51S，圆形不锈钢）；后壁：发纹不锈钢两边为镜面不锈钢+中间云纹蚀刻不锈钢（型号：ST30S银色云纹）轿门装修: 发纹不锈钢轿顶类型: LF70型轿内显示: 主、副轿厢操作面板；与轿厢操纵盘为一体式发纹不锈钢，按钮为KDS300圆形嵌入式银色发纹不锈钢,点亮时为白色；配置一台10寸LCD多媒体彩色液晶显示器地板类型: 复合大理石拼花，具体图案待业主选定。

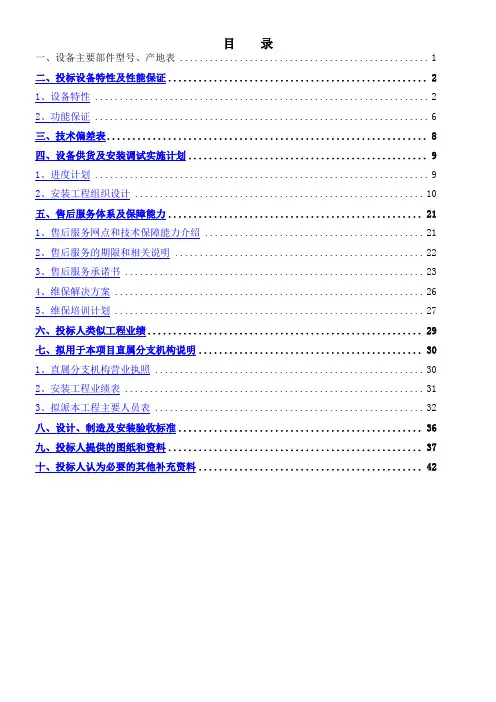

目录一、设备主要部件型号、产地表 (1)二、投标设备特性及性能保证 (2)1、设备特性 (2)2、功能保证 (6)三、技术偏差表 (8)四、设备供货及安装调试实施计划 (9)1、进度计划 (9)2、安装工程组织设计 (10)五、售后服务体系及保障能力 (21)1、售后服务网点和技术保障能力介绍 (21)2、售后服务的期限和相关说明 (22)3、售后服务承诺书 (23)4、维保解决方案 (26)5、维保培训计划 (27)六、投标人类似工程业绩 (29)七、拟用于本项目直属分支机构说明 (30)1、直属分支机构营业执照 (30)2、安装工程业绩表 (31)3、拟派本工程主要人员表 (32)八、设计、制造及安装验收标准 (36)九、投标人提供的图纸和资料 (37)十、投标人认为必要的其他补充资料 (42)一、设备主要部件型号、产地表TM2、未列入上表的其它部件（16项）请补充名称、规格、产地。

®2、未列入上表的其它部件（16项）请补充名称、规格、产地。

二、投标设备特性及性能保证1、设备特性2、功能保证包含以上所有功能的价格。

如有缺项请注明“无”2、要求残障功能、消防功能的可在填表中注明具体电梯编号如T1具备残障功能、T6具备消防功能等三、技术偏差表列出；2、凡本表中未列出的内容均视为投标人承诺所提供的设备及安装工艺等均等于或优于本招标文件技术要求的规定；3、若出现负偏差（即低于招标文件技术要求的标准），则在技术标评审中本项结论为“不可行”。

四、设备供货及安装调试实施计划1、进度计划1、设备制造进度计划及设备交货进度计划――供货周期：若项目在完成以下工作后：-- 供货合同已签署 -- 预付款已收到-- 技术细节已澄清 -- 图纸已经确认后雅砻江流域集控中心大楼电梯设备采购及安装工程项目电梯设备在28周后交货。

注：若需提前交货，可协商确定。

2、安装调试施工进度计划――工期计划雅砻江流域集控中心大楼电梯设备采购及安装项目电梯设备在具备安装条件下120个日历天内完成安装调试，并交技术监督局特种设备检验所验收完工。

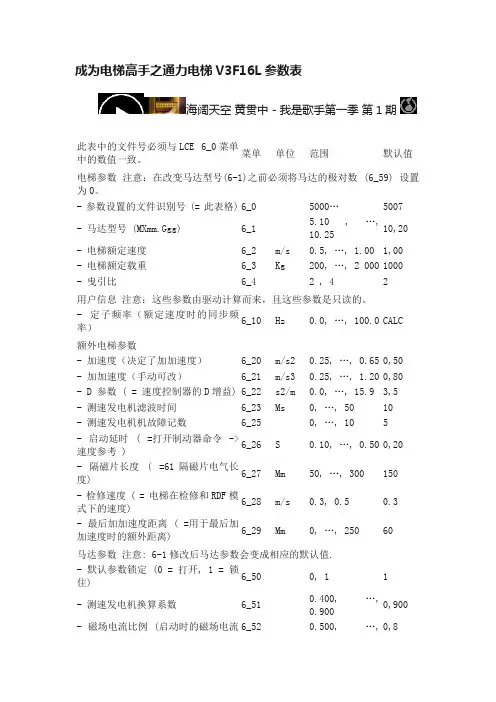

成为电梯高手之通力电梯V3F16L参数表海阔天空黄贯中 - 我是歌手第一季第1期此表中的文件号必须与LCE 6_0菜单中的数值一致。

菜单单位范围默认值电梯参数注意：在改变马达型号(6-1)之前必须将马达的极对数 (6_59) 设置为0。

- 参数设置的文件识别号 (= 此表格) 6_0 5000 (5007)- 马达型号 (MXmm.Ggg) 6_1 5.10 , …,10.2510,20- 电梯额定速度6_2 m/s 0.5, …, 1.001,00 - 电梯额定载重6_3 Kg 200, …, 2 0001000 - 曳引比6_4 2 , 4 2用户信息注意：这些参数由驱动计算而来，且这些参数是只读的。

- 定子频率（额定速度时的同步频率）6_10 Hz 0.0, …, 100.0CALC 额外电梯参数- 加速度（决定了加加速度）6_20 m/s2 0.25, …, 0.650,50 - 加加速度（手动可改）6_21 m/s3 0.25, …, 1.200,80 - D 参数 ( = 速度控制器的D增益) 6_22 s2/m 0.0, …, 15.93,5 - 测速发电机滤波时间6_23 Ms 0, …, 5010 - 测速发电机机故障记数6_25 0, …, 10 5- 启动延时( =打开制动器命令->速度参考 )6_26 S 0.10, …, 0.500,20 - 隔磁片长度( =61隔磁片电气长度)6_27 Mm 50, …, 300150 - 检修速度 ( = 电梯在检修和RDF模式下的速度)6_28 m/s 0.3, 0.5 0.3 - 最后加加速度距离 ( =用于最后加加速度时的额外距离)6_29 Mm 0, …, 25060 马达参数注意: 6-1修改后马达参数会变成相应的默认值.- 默认参数锁定 (0 = 打开, 1 = 锁住)6_50 0, 1 1- 测速发电机换算系数6_51 0.400, …,0.9000,900- 磁场电流比例 (启动时的磁场电流6_52 0.500, …, 0,8/额定电流) 1.000- 最小电压 (K1) 6_53 0.000, … ,0.050CALC- 负载补偿低 (K2) 6_54 0.000, … ,0.300CALC- 负载补偿高 (K3) 6_55 0.000, … ,0.200CALC- 马达电压(K4) 6_56 0.229, … ,0.415CALC- 加速度系数6_57 0.40, … ,1.501,20- 减速度系数6_58 0.00, … ,0.800,30- 极对数6_59 0, … , 15CALC 马达过载保护注意! 默认值是马达MX10/08的115%速度时的保护值.- 满速时的过载保护值6-78 A 0.0……..30.025- 加速时的过载保护值6-79 A 0.0……..60.040测试注意曳引和缓冲器测试只能一次启动有效- 允许曳引测试(1=满载;2=空载) 3=缓冲器试验,4=薄弱的伸展6-80 0 (40)- 温度显示(0=散热器温度,2=马达线圈温度,3=备用)6-81 0 (20)参数保存注意：在输入默认参数之前，必须将默认参数锁定(6_50) 设置为0。

-电梯技术参数表普通住宅小机房电梯技术规格（电梯）一般规格电梯编号: L产品名称: KONE 3000Z MiniSpace TM 小机房乘客电梯型号/规格/数量: KONE MiniSpace / PT10/10-19 台额定载重量: 800公斤额定速度: 1.0/1.6/1.75米/秒行程: 米服务楼层/停站: 层/站轿厢类型：单开门操作系统控制系统: (KONE LCE 型)电脑智能控制，串行传输系统控制方式: 集选机械规格驱动系统: 交流调频调压驱动曳引系统: EcoDisc 无齿轮曳引机(碟式马达)机械位置: 井道顶部建筑尺寸井道尺寸: 详见通力公司2015年样本井道顶层高度: 详见通力公司2015年样本井道地坑深度: 详见通力公司2015年样本井道入口尺寸类型: 2扇中分自动门尺寸: 800毫米(宽) * 2100毫米(深)候梯厅门厅门、门框装修: 首层发纹不锈钢，其余层喷漆钢板门框: 标准门框厅外显示: 一体式位置及方向显示(KDS50系列,发纹不锈钢,点阵显示)轿厢轿厢尺寸: 1350毫米(宽) * 1400毫米(深) * 2400毫米(高) 轿厢装潢: 发纹不锈钢轿顶型式: CL91集成式天花轿内显示: 全高轿厢位置及方向显示器地板型号: PVC普通住宅小机房电梯技术规格（电梯）一般规格电梯编号: L产品名称: KONE 3000Z MiniSpace TM 小机房乘客电梯型号/规格/数量: KONE MiniSpace / PT13/10-19 台额定载重量: 1000公斤-额定速度: 1.0/1.6/1.75米/秒行程: 米服务楼层/停站: 层/站轿厢类型：单开门操作系统控制系统: (KONE LCE 型)电脑智能控制，串行传输系统控制方式: 集选机械规格驱动系统: 交流调频调压驱动曳引系统: EcoDisc®无齿轮曳引机(碟式马达)机械位置: 井道顶部建筑尺寸井道尺寸: 详见通力公司2015年样本井道顶层高度: 详见通力公司2015年样本井道地坑深度: 详见通力公司2015年样本井道入口尺寸类型: 2扇中分自动门尺寸: 900毫米(宽) * 2100毫米(深)候梯厅门厅门、门框装修: 首层发纹不锈钢，其余层喷漆钢板门框: 标准门框厅外显示: 一体式位置及方向显示(KDS50系列,发纹不锈钢,点阵显示)轿厢轿厢尺寸: 1600毫米(宽) * 1400毫米(深) * 2400毫米(高) 轿厢装潢: 发纹不锈钢轿顶型式: CL91集成式天花轿内显示: 全高轿厢位置及方向显示器地板型号: PVC普通住宅小机房电梯技术规格（电梯）一般规格电梯编号: L产品名称: KONE 3000E MiniSpace TM 小机房乘客电梯型号/规格/数量: KONE MiniSpace / PT10/10-19 台额定载重量: 800公斤额定速度: 2.0/2.5米/秒行程: 米服务楼层/停站: 层/站轿厢类型：单开门操作系统控制系统: (KONE LCE 型)电脑智能控制，串行传输系统控制方式: 集选机械规格驱动系统: 交流调频调压驱动曳引系统: EcoDisc®无齿轮曳引机(碟式马达)-机械位置: 井道顶部建筑尺寸井道尺寸: 详见通力公司2015年样本井道顶层高度: 详见通力公司2015年样本井道地坑深度: 详见通力公司2015年样本井道入口尺寸类型: 2扇中分自动门尺寸: 800毫米(宽) * 2100毫米(深)候梯厅门厅门、门框装修: 首层发纹不锈钢，其余层喷漆钢板门框: 标准门框厅外显示: 一体式位置及方向显示(KDS50系列,发纹不锈钢,点阵显示)轿厢轿厢尺寸: 1350毫米(宽) * 1400毫米(深) * 2400毫米(高) 轿厢装潢: 发纹不锈钢轿顶型式: CL91集成式天花轿内显示: 全高轿厢位置及方向显示器地板型号: PVC普通住宅小机房电梯技术规格（电梯）一般规格电梯编号: L产品名称: KONE 3000E MiniSpace TM 小机房乘客电梯型号/规格/数量: KONE MiniSpace / PT13/10-19 台额定载重量: 1000公斤额定速度: 2.0/2.5米/秒行程: 米服务楼层/停站: 层/站轿厢类型：单开门操作系统控制系统: (KONE LCE 型)电脑智能控制，串行传输系统控制方式: 集选机械规格驱动系统: 交流调频调压驱动曳引系统: EcoDisc 无齿轮曳引机(碟式马达)机械位置: 井道顶部建筑尺寸井道尺寸: 详见通力公司样本井道顶层高度: 详见通力公司2015年样本井道地坑深度: 详见通力公司2015年样本井道入口尺寸类型: 2扇中分自动门尺寸: 900毫米(宽) * 2100毫米(深)候梯厅门厅门、门框装修: 首层发纹不锈钢，其余层喷漆钢板门框:标准门框-厅外显示: 一体式位置及方向显示(KDS50系列,发纹不锈钢,点阵显示)轿厢轿厢尺寸: 1600毫米(宽) * 1400毫米(深) * 2400毫米(高) 轿厢装潢: 发纹不锈钢轿顶型式: CL91集成式天花轿内显示: 全高轿厢位置及方向显示器地板型号: PVC担架电梯技术规格（电梯）一般规格电梯编号: L产品名称: KONE 3000E MiniSpace TM 小机房乘客电梯型号/规格/数量: KONE MiniSpace / PT13/10-19 台额定载重量: 1000公斤额定速度: 1.0/1.6/1.75/2.0/2.5米/秒行程: 米服务楼层/停站: 层/站轿厢类型：单开门操作系统控制系统: (KONE LCE 型)电脑智能控制，串行传输系统控制方式: 集选机械规格驱动系统: 交流调频调压驱动曳引系统: EcoDisc 无齿轮曳引机(碟式马达)机械位置: 井道顶部建筑尺寸井道尺寸:详见通力公司2015年样本井道顶层高度: 详见通力公司2015年样本井道地坑深度: 详见通力公司2015年样本井道入口尺寸类型: 2扇中分自动门尺寸: 900毫米(宽) * 2100毫米(深)候梯厅门厅门、门框装修: 首层发纹不锈钢，其余层喷漆钢板门框: 标准门框厅外显示: 一体式位置及方向显示(KDS50系列,发纹不锈钢,点阵显示)轿厢轿厢尺寸: 1100毫米(宽) * 2100毫米(深) * 2400毫米(高) 轿厢装潢: 发纹不锈钢轿顶型式: CL91集成式天花轿内显示: 全高轿厢位置及方向显示器地板型号: PVC别墅小机房电梯-技术规格（电梯）一般规格电梯编号: L产品名称: KONE 3000E MiniSpace TM 小机房乘客电梯型号/规格/数量: KONE MiniSpace / PT08/10-19 台额定载重量: 630公斤额定速度: 1.0/1.6/1.75/2.0/2.5米/秒行程: 米服务楼层/停站: 层/站轿厢类型：单开门操作系统控制系统: (KONE LCE 型)电脑智能控制，串行传输系统控制方式: 集选机械规格驱动系统: 交流调频调压驱动曳引系统: EcoDisc 无齿轮曳引机(碟式马达)机械位置: 井道顶部建筑尺寸井道尺寸: 详见通力公司2015年样本井道顶层高度: 详见通力公司2015年样本井道地坑深度: 详见通力公司2015年样本井道入口尺寸类型: 2扇中分自动门尺寸: 800毫米(宽) * 2100毫米(深)候梯厅门厅门、门框装修: 所有层发纹不锈钢门框: 标准门框厅外显示: 一体式位置及方向显示(KDS50系列,发纹不锈钢,点阵显示)轿厢轿厢尺寸: 1100毫米(宽) * 1400毫米(深) * 2400毫米(高) 轿厢装潢: 发纹不锈钢轿顶型式: CL91集成式天花轿内显示: 全高轿厢位置及方向显示器地板型号: PVC别墅小机房电梯技术规格（电梯）一般规格电梯编号: L产品名称: KONE 3000Z MiniSpace TM 小机房乘客电梯型号/规格/数量: KONE MiniSpace / PT10/10-19 台额定载重量: 800公斤额定速度: 1.0/1.6/1.75米/秒行程: 米服务楼层/停站: 层/站轿厢类型：单开门-操作系统控制系统: (KONE LCE 型)电脑智能控制，串行传输系统控制方式: 集选机械规格驱动系统: 交流调频调压驱动曳引系统: EcoDisc 无齿轮曳引机(碟式马达)机械位置: 井道顶部建筑尺寸井道尺寸: 详见通力公司2015年样本井道顶层高度: 详见通力公司2015年样本井道地坑深度: 详见通力公司2015年样本井道入口尺寸类型: 2扇中分自动门尺寸: 800毫米(宽) * 2100毫米(深)候梯厅门厅门、门框装修: 所有层发纹不锈钢门框: 标准门框厅外显示: 一体式位置及方向显示(KDS50系列,发纹不锈钢,点阵显示)轿厢轿厢尺寸: 1350毫米(宽) * 1400毫米(深) * 2400毫米(高)轿厢装潢: 发纹不锈钢轿顶型式: CL91集成式天花轿内显示: 全高轿厢位置及方向显示器地板型号: PVCKONE 3000Z/E MiniSpace TM辅助设备综合表(标准)安全功能拯救及故障监测修正运行马达过热保护电源相位故障监测驱动运行时间监察制动方式门区指示灯救助运行功能上行超速保护轿厢非受控运动缓冲器开关轿厢安全出口触点紧急备用电源运行同步运行轿厢应急照明–独立照明紧急电池供电(供紧急照明，警铃) 紧急通讯功能警铃–轿顶或轿底五方通话应急通话其它安全及维护功能检修运行维修用开门按钮机房内呼轿门触点轿门位置开关禁止开门开关井道急停开关轿厢急停开关–控制柜轿厢急停开关–轿顶轿厢限速器*紧块安全触点禁止外呼开关轿厢限速器安全触点轿厢安全钳安全触点乘客舒适功能出入轿厢关门按钮开门按钮光幕精确再平层提前开门-内呼快速关门外呼重新开门，一次强制关门，通过测量载重滥用、误用保护按钮黏滞监察反向内呼取消轿厢虚假召唤外呼互锁运行舒适度轿内通风–自动轿厢称重装置起动转距预置制动电路测速计故障计数器轿内照明监察轿厢内照明，自动控制功能优先和特殊服务层站退出服务开关空轿厢分配主楼层停靠–门关优化运载流量功能满载直驶下行高峰服务上下行高峰服务上行高峰服务信息功能厅外乘客信息显示外呼登记显示轿内信息显示超载功能运行方向指示内呼登记指示灯轿厢位置指示监控信息显示起动计数器控制柜内轿厢位置指示客户要求功能1．消防员操作运行2．CCTV 轿内摄像监视系统接口预留(含井道至机房电缆) 3．双击取消轿厢呼叫4．轿厢到站钟5．司机服务- -酒店、写字楼小机房客梯技术规格（电梯）一般规格电梯编号: L产品名称: KONE N MiniSpace TM小机房乘客电梯型号/规格/数量: KONE MiniSpace / PT10/10-19 台额定载重量: 800公斤额定速度: 1.0/1.6/1.75/2.0/2.5米/秒行程: 米服务楼层/停站: 层/ 站轿厢类型：单开门操作系统控制系统: (KONE LCE 型)电脑智能控制，串行传输系统控制方式: 集选机械规格驱动系统: 交流调频调压驱动曳引系统: EcoDisc 无齿曳引机(碟式马达)机械位置: 井道顶部建筑尺寸井道尺寸: 详见通力公司2015年样本井道顶层高度: 详见通力公司2015年样本井道地坑深度: 详见通力公司2015年样本井道入口尺寸类型: 2扇中分自动门尺寸: 800毫米(宽) * 2100毫米(高)候梯厅门厅门、门框装修: 所有层发纹不锈钢门框: 所有层标准门框厅外显示: 一体式轿厢位置及方向显示(KDS50系列，发纹不锈钢，点阵显示)轿厢轿厢尺寸: 1350毫米(宽) * 1400毫米(深) * 2400毫米(高）轿壁装潢: 发纹不锈钢轿顶类型: 预留标准空间轿内显示: 全高轿厢位置及方向显示器地板类型: 预留标准空间轿内装饰预留: 不超过200公斤商业小机房客梯技术规格（电梯）一般规格电梯编号: L产品名称: KONE N MiniSpace TM小机房乘客电梯型号/规格/数量: KONE MiniSpace / PT13/10-19 台额定载重量: 1000公斤额定速度: 1.0/1.6/1.75/2.0/2.5米/秒行程: 米服务楼层/停站: 层/ 站轿厢类型：单开门操作系统控制系统: (KONE LCE 型)电脑智能控制，串行传输系统控制方式: 集选机械规格驱动系统: 交流调频调压驱动曳引系统: EcoDisc 无齿曳引机(碟式马达)机械位置: 井道顶部建筑尺寸井道尺寸: 详见通力公司2015年样本井道顶层高度: 详见通力公司2015年样本井道地坑深度: 详见通力公司2015年样本井道入口尺寸类型: 2扇中分自动门尺寸: 900毫米(宽) * 2100毫米(高)候梯厅门厅门、门框装修: 所有层发纹不锈钢门框: 所有层标准门框厅外显示: 一体式轿厢位置及方向显示(KDS50系列，发纹不锈钢，点阵显示) 轿厢轿厢尺寸: 1600毫米(宽) * 1400毫米(深) * 2400毫米（高）轿壁装潢: 发纹不锈钢轿顶类型: 预留标准空间轿内显示: 全高轿厢位置及方向显示器地板类型: 预留标准空间轿内装饰预留: 不超过200公斤商业小机房货梯技术规格（电梯）一般规格电梯编号: L产品名称: KONE N MiniSpace TM小机房乘客电梯型号/规格/数量: KONE MiniSpace / PT13/10-19 台额定载重量: 1150公斤额定速度: 1.0/1.6/1.75/2.0/2.5米/秒行程: 米服务楼层/停站: 层/ 站轿厢类型：单开门操作系统控制系统: (KONE LCE 型)电脑智能控制，串行传输系统控制方式: 集选机械规格驱动系统: 交流调频调压驱动曳引系统: EcoDisc 无齿曳引机(碟式马达)机械位置: 井道顶部建筑尺寸井道尺寸: 详见通力公司2015年样本井道顶层高度: 详见通力公司2015年样本井道地坑深度: 详见通力公司2015年样本井道入口尺寸类型: 2扇中分自动门尺寸: 900毫米(宽) * 2100毫米(高)候梯厅门厅门、门框装修: 所有层喷漆钢板门框: 所有层标准门框厅外显示: 一体式轿厢位置及方向显示(KDS50系列，发纹不锈钢，点阵显示) 轿厢轿厢尺寸: 详见通力公司2015年样本轿厢尺寸轿壁装潢: 喷漆钢板轿顶类型: 货梯轿顶轿内显示: 全高轿厢位置及方向显示器地板类型: 预留标准空间KONE N MiniSpace TM辅助设备综合表(标准)安全功能强制关门拯救及故障监测精确再平层上行轿厢超速保护提前开门修正运行滥用、误用保护马达过热保护按钮黏滞监察相位故障检测取消轿厢虚假召唤运行时间监控反向内呼电阻制动外呼互锁缓冲器安全触点(液压缓冲器时) 运行舒适度门区指示灯测速器故障计数（安全控制）轿厢安全出口触点轿厢内照明–自动救助运行功能轿内风扇操作–自动轿厢非受控运动轿厢称重装置紧急备用电源和电源恢复运行起动转矩预置同步运行轿内照明监察轿厢应急照明–独立照明曳引机停止，两个接触器紧急备用电池供电(供紧急照明，警铃)紧急通讯功能控制功能警铃–轿顶/轿底优先和特殊服务功能应急通话退出服务开关–厅外五方通话空轿厢分配其它安全及维护功能主楼层停靠–门关检修运行优化运载流量功能维修用开门按钮满载直驶机房内呼按钮上下行高峰服务轿门触点上行高峰服务轿门限位开关下行高峰服务禁止开门开关井道急停开关信息功能轿厢急停开关–控制柜厅外乘客信息显示轿厢急停开关–轿顶外呼登记显示禁止外呼开关轿内信息显示限速器安全触点超载功能安全钳安全触点内呼登记显示轿厢限速器*紧块安全触点轿厢位置指示运行方向指示乘客舒适功能控制柜信息出入轿厢起动计数器关门按钮控制柜内轿厢位置指示－七段码开门按钮内呼快速关门外呼重新开门客户要求功能1．消防员操作运行2．CCTV 轿内摄像监视系统接口预留(含井道至机房电缆)3．双击取消轿厢呼叫4．轿厢到站钟5．司机服务. z.商业小机房客梯技术规格（电梯）一般规格电梯编号: L产品名称: KONE 3000S MiniSpace TM 小机房乘客电梯型号/规格/数量: KONE MiniSpace / PT18/10-19 台额定载重量: 1600公斤额定速度: 1.0/1.6/1.75/2.0/2.5米/秒行程: 米服务楼层/停站: 层/站轿厢类型：单开门操作系统控制系统: (KONE LCE 型)电脑智能控制，串行传输系统控制方式: 集选机械规格驱动系统: 交流调频调压驱动曳引系统: EcoDisc 无齿轮曳引机(碟式马达)机械位置: 井道顶部建筑尺寸井道尺寸: 详见通力公司2015年样本井道顶层高度: 详见通力公司2015年样本井道地坑深度: 详见通力公司2015年样本井道入口尺寸类型: 2扇中分自动门尺寸: 1000毫米(宽) * 2200毫米(高)候梯厅门厅门、门框装修: 所有层发纹不锈钢门框: 标准门框厅外显示: 一体式轿厢位置及方向显示(KDS50系列，发纹不锈钢，点阵显示) 轿厢轿厢尺寸: 1400毫米(宽) * 2400毫米(深) * 2400毫米)轿壁装潢: 发纹不锈钢轿顶类型: 预留标准空间轿内显示: 全高轿厢位置及方向显示器地板类型: 预留标准空间轿内装饰预留: 不超过200公斤商业小机房客梯技术规格（电梯）一般规格电梯编号: L产品名称: KONE 3000S MiniSpace TM 小机房乘客电梯型号/规格/数量: KONE MiniSpace / PT18/10-19 台额定载重量: 1600公斤额定速度: 1.0/1.6/1.75/2.0/2.5米/秒行程: 米服务楼层/停站: 层/站轿厢类型：单开门操作系统控制系统: (KONE LCE 型)电脑智能控制，串行传输系统控制方式: 集选机械规格驱动系统: 交流调频调压驱动曳引系统: EcoDisc 无齿轮曳引机(碟式马达)机械位置: 井道顶部建筑尺寸井道尺寸: 详见通力公司2015年样本井道顶层高度: 详见通力公司2015年样本井道地坑深度: 详见通力公司2015年样本井道入口尺寸类型: 2扇中分自动门尺寸: 1000毫米(宽) * 2200毫米(高)候梯厅门厅门、门框装修: 所有层发纹不锈钢门框: 标准门框厅外显示: 一体式轿厢位置及方向显示(KDS50系列，发纹不锈钢，点阵显示) 轿厢轿厢尺寸: 1400毫米(宽) * 2400毫米(深) * 2400毫米轿壁装潢: 发纹不锈钢轿顶类型: 预留标准空间轿内显示: 全高轿厢位置及方向显示器地板类型: 预留标准空间轿内装饰预留: 不超过200公斤别墅、洋房小机房客梯技术规格（电梯）一般规格电梯编号: L产品名称: KONE 3000S MiniSpace TM 小机房乘客电梯型号/规格/数量: KONE MiniSpace / PT18/10-19 台额定载重量: 1350公斤额定速度: 1.0/1.6/1.75/2.0/2.5米/秒行程: 米服务楼层/停站: 层/站轿厢类型：单开门操作系统控制系统: (KONE LCE 型)电脑智能控制，串行传输系统控制方式: 集选机械规格驱动系统: 交流调频调压驱动曳引系统: EcoDisc 无齿轮曳引机(碟式马达)机械位置: 井道顶部建筑尺寸井道尺寸: 详见通力公司2015年样本井道顶层高度: 详见通力公司2015年样本井道地坑深度: 详见通力公司2015年样本井道入口尺寸类型: 2扇中分自动门尺寸: 1000毫米(宽) * 2200毫米(高)候梯厅门厅门、门框装修: 所有层发纹不锈钢门框: 标准门框厅外显示: 一体式轿厢位置及方向显示(KDS50系列，发纹不锈钢，点阵显示) 轿厢轿厢尺寸: 2000毫米(宽) * 1500毫米(深) * 2400毫米轿壁装潢: 发纹不锈钢轿顶类型: CL91集成式天花轿内显示: 全高轿厢位置及方向显示器地板类型: PVC住宅担架梯小机房客梯技术规格（电梯）一般规格电梯编号: L产品名称: KONE 3000S MiniSpace TM 小机房乘客电梯型号/规格/数量: KONE MiniSpace / PT18/10-19 台额定载重量: 1600公斤额定速度: 1.0/1.6/1.75/2.0/2.5米/秒行程: 米服务楼层/停站: 层/站轿厢类型：单开门操作系统控制系统: (KONE LCE 型)电脑智能控制，串行传输系统控制方式: 集选机械规格驱动系统: 交流调频调压驱动曳引系统: EcoDisc 无齿轮曳引机(碟式马达)机械位置: 井道顶部建筑尺寸井道尺寸: 详见通力公司2015年样本井道顶层高度: 详见通力公司2015年样本井道地坑深度: 详见通力公司2015年样本井道入口尺寸类型: 2扇中分自动门尺寸: 1000毫米(宽) * 2200毫米(高)候梯厅门厅门、门框装修: 首层发纹不锈钢，其余层喷漆钢板门框: 标准门框厅外显示: 一体式轿厢位置及方向显示(KDS50系列，发纹不锈钢，点阵显示)轿厢轿厢尺寸: 1400毫米(宽) * 2400毫米(深) * 2400毫米轿壁装潢: 发纹不锈钢喷漆钢板轿顶类型: CL91集成式天花轿内显示: 全高轿厢位置及方向显示器地板类型: PVCKONE 3000S MiniSpace TM辅助设备综合表安全功能救援及故障运行上行轿厢超速保护缓冲器开关电阻制动修正运行运行时间监察门区指示灯，无蜂鸣轿厢安全出口触点马达过热保护电源相位故障检测救助运行功能轿厢非受控运动紧急备用电源运行紧急轿厢照明，独立照明紧急电池供电同步运行紧急通讯功能警铃，轿顶/轿底五方通话应急通话其他安全功能功能和维护维修用开门按钮机房内呼轿门触点轿门限位开关禁止开门开关井道急停开关控制柜内急停开关轿顶急停开关禁止外呼开关限速器安全触点－井道检修运行安全钳触点轿厢限速器*紧块安全触点乘客舒适功能出入轿厢精确再平层提前开门关门按钮开门按钮强制关门内呼快速关门外呼重新开门光幕滥用、误用保护反向内呼取消轿厢虚假召唤外呼互锁按钮黏滞监察运行舒适度轿内照明监控轿厢称重装置轿厢内照明－自动轿内通风操作－自动制动电路起动转矩预置测速计故障技术器控制功能优先和特殊服务模式层站退出服务开关空闲轿厢分配主楼层停靠优化运载流量功能满载直驶下行高峰服务上下行高峰服务上行高峰服务信息功能厅外信息显示外呼登录指示灯轿内信息显示超载功能内呼登记指示灯轿内轿厢位置指示轿内运行方向指示控制柜信息显示轿厢位置指示，控制柜内起动计数器客户要求功能1．消防员操作运行2．CCTV 轿内摄像监视系统接口预留(含井道至机房电缆)3．双击取消轿厢呼叫4．轿厢到站钟5．司机服务附件1普通住宅无机房电梯技术规格（电梯）一般规格电梯编号: L产品名称: KONE E MonoSpace®无机房乘客电梯型号/规格/数量: KONE MonoSpace / PW13/10-19 1台额定载重量: 630/800/1000公斤额定速度: 1.0/1.6/2.0/2.5米/秒行程: 米服务楼层/停站/门: 层/ 站/ 门轿厢类型：单开门操作系统控制系统: (KONE LCE 型)电脑智能控制，串行传输系统控制方式: 集选机械规格驱动系统: 交流调频调压驱动曳引系统: EcoDisc 无齿轮曳引机(碟式马达)机械位置: 井道内上部建筑尺寸井道尺寸: 详见通力公司2015年样本井道顶层高度: 详见通力公司2015年样本井道地坑深度: 详见通力公司2015年样本井道入口尺寸类型: 2扇中分自动门尺寸: 900毫米(宽) * 2100毫米(高)候梯厅门厅门、门框装修: 首层发纹不锈钢，其余层喷漆钢板门框: 所有层标准门框厅外显示: 轿厢位置及方向显示(一体式)(KDS50系列,发纹不锈钢,点阵显示)轿厢轿厢尺寸: 详见通力公司2015年样本轿厢尺寸轿壁装潢: 发纹不锈钢轿顶类型: CL91型轿内显示: 轿厢位置及方向显示器地板类型: PVC注：所有尺寸以确认图纸为准，若涉及价格变化由双方协商解决。

通力KDM参数表设定LCE参数参看LCE用户界面菜单813131，更改任何参数时记录下它的原始值。

1.电梯处于RDF状态。

2.接通主电源。

3.设置1-71=3，使检修运行能到达端站平层位置。

4.设置1-62=0，取消消防功能。

5.设置1-77=0，取消照明监察。

6.设置1-95=1。

7.如果LCEOPT板连线未接，设置7-91=0。

8.设置1－60消防基站设置： 1……＝电梯消防运行时返回的消防基站9.设置1－61地区代码：0＝不用11＝香港，(国内设置成香港模式)10.设置1－62消防类型：0＝取消消防功能1＝消防运行功能3＝消防迫降功能，电梯停在消防楼层不能使用。

5＝消防迫降 + 消防员可使用电梯。

11.关闭主电源，等待15秒钟后再接通主电源。

设定驱动参数以下步骤必须执行。

1.检查6-0显示的文档ID应与附件的参数表里的文档ID一致。

2.设置6-95=0，再设置6-98=1恢复默认参数。

3.设置马达型号6-60，参看下表。

设置马达型号会同时把6-6，6-33，6-61，6-64，6-66，4.参看电梯布局图，设置加速度6-2，额定速度6-3，额定载重6-4，曳引轮直径6-6（参看马达铭牌），绕绳比6-7。

5.预设置KTW/Q 6-25参数为2.8（行程<=30米）或5.0（行程<=80米）或8.0（行程<=240米）6.设置6-61，参看上表。

7.马达转一圈编码器脉冲数6-64是默认值。

8.6-80、6-81、6-82、6-83、6-84参看马达铭牌。

9.6-99设1保存参数。

检查编码器极性1.设置6-75=1，实时显示电梯速度（参看附件）。

并切换到实时显示模式下（在默认显示楼层时按“Select/Accept”键进入，按Menu键退出）。

2.手动松开制动器，空载轿厢应向上移动。

实时显示上的速度上行是正值，下行为负值。

3.如果极性反了，更改参数6-65值(比如1改为-1，或-1改为1)。

☆对重侧置方案日期：2012年3月注：1、上述住宅电梯技术规格表适用于载重量≤1000kg、速度≤2.5m/s、轿厢高度≤2400mm的电梯。

2、上述井道尺寸及底坑深度、顶层高度，机房高度为通力电梯标准尺寸，实际尺寸只要大于等于上述尺寸即可满足要求。

3、上述速度≤2.5 m/s，包括：2.5 m/s、2.0 m/s 、1.75m/s、1.6m/s、1.0m/s五种速度。

4、上述井道顶层高度按轿厢高度2400计算。

如轿厢高度为2300，则顶层高度相应减少100；如轿厢高度为2200，则顶层高度相应减少200。

5、常规住宅电梯，载重量800公斤，开门宽度采用800mm；载重量1000公斤，开门宽度采用900mm。

6、如电梯使用场所为商务楼或电梯速度＞2.5m/s，请及时联系。

上述底坑深度标准值均基于PVC地板计算。

如需预留地板装潢，请及时联系。

☆对重后置方案日期：2012年3月注：1、上述电梯技术规格表适用于载重量≤1150kg、速度≤2.5m/s、轿厢高度≤2400mm的电梯。

2、上述井道尺寸及底坑深度、顶层高度，机房高度为通力电梯标准尺寸，实际尺寸只要大于等于上述尺寸即可满足要求。

3、上述速度≤2.5m/s，包括：2.5m/s 、2.0 m/s 、1.75m/s、1.6m/s、1.0m/s五种速度。

4、上述井道顶层高度按轿厢高度2400计算。

如轿厢高度为2300，则顶层高度相应减少100；如轿厢高度为2200，则顶层高度相应减少200。

5、如电梯使用场所为商务楼或电梯速度＞2.5m/s，请及时联系。

上述底坑深度标准值均基于PVC地板计算。

如需预留地板装潢，请及时联系。

☆对重侧置方案日期：2012年3月注：1、上述住宅电梯技术规格表适用于载重量≤1000kg、速度≤2.5m/s、轿厢高度≤2400mm的电梯。

2、上述井道尺寸及底坑深度、顶层高度，机房高度为通力电梯标准尺寸，实际尺寸只要大于等于上述尺寸即可满足要求。

3、上述速度≤2.5 m/s，包括：2.5 m/s、2.0 m/s 、1.75m/s、1.6m/s、1.0m/s五种速度。

4、上述井道顶层高度按轿厢高度2400计算。

如轿厢高度为2300，则顶层高度相应减少100；如轿厢高度为2200，则顶层高度相应减少200。

5、常规住宅电梯，载重量800公斤，开门宽度采用800mm；载重量1000公斤，开门宽度采用900mm。

6、如电梯使用场所为商务楼或电梯速度＞2.5m/s，请及时联系。

上述底坑深度标准值均基于PVC地板计算。

如需预留地板装潢，请及时联系。

☆对重后置方案日期：2012年3月载重量轿厢净尺寸（宽*深）开门净尺寸（宽*高）速度（m/s）井道净尺寸（宽*深）门洞净尺寸（宽*高）井道顶层净高度底坑净深度机房净高度（吊钩下高度）800kg1350*1400 800*2100 ≤2.51800*2000 1000*2180=1.0≥3800 =1.6≥3950 =1.75≥4000 =2.0≥4100 =2.5≥4400=1.0≥1150=1.6≥1250=1.75≥1300=2.0≥1350=2.5≥1700≥23001350*1400 900*2100 ≤2.51950*2000 1100*2180 ≥23001000 kg 1600*1400 900*2100 ≤2.52000*2000 1100*2180 ≥2300 1600*1400 1000*2100 ≤2.52150*2000 1200*2180 ≥23001000 kg 1400*1600 900*2100 ≤2.51950*2200 1100*2180 ≥2300 1400*1600 1000*2100 ≤2.52150*2200 1200*2180 ≥23001000 kg 1600*1500 900*2100 ≤2.52000*2100 1100*2180 ≥2300 1600*1500 1000*2100 ≤2.52150*2100 1200*2180 ≥23001000 kg 1500*1600 900*2100 ≤2.51950*2200 1100*2180 ≥2300 1500*1600 1000*2100 ≤2.52150*2200 1200*2180 ≥23001000 kg (担架电梯) 2100*1100 900*2100 ≤2.52500*1700 1100*2180 ≥2300 2100*1100 1000*2100 ≤2.52500*1700 1200*2180 ≥2300注：1、上述电梯技术规格表适用于载重量≤1150kg、速度≤2.5m/s、轿厢高度≤2400mm的电梯。

技术参数一览表 – 公共参数序号名称描述或参考设计标准设计标准和和性能1客梯最大提升高度(H ) 60 m (1.0 m/s)， 75 m (1.75 m/s)100 m (1.75 m/s)， 110 m (2.0 m/s)135 m (2.5 m/s)， 150 m (3.0 m/s)180 m (3.5 m/s)， 210 m(4.0 m/s, 1600 kg除外)，140 m (4.0 m/s, 1600 kg)2 医用梯最大提升高度 H 55 m (1.0 m/s)， 75 m (1.6 - 2.5 m/s)，3 最小提升高度单开门轿厢，见第32项“最小楼层间距”4最大层站数38 (v < 2.5 m/s)， 48 (v = 2.5m/s)，63 (v ≥ 3.0 m/s)，见 DL1-02.18.001 “最大层站数”5 最大群控电梯数最多6 (v ≤2.5 m/s)， 8 (v ≥ 3.0 m/s)6 最大起动次数/小时240 / ED 60 %7 平层精度(典型) ± 5 mm8 开/关门时间一般 2.5 s< 3.2 s (门宽 800 mm）< 4.0 s (门宽 900 mm， 1000 mm or 1100 mm)< 4.9 s (门宽 1300 mm)9 地坎最大承载0.4 × Q( 额定载重量)10 马达绝缘等级 F11 防暴能力不提供12 曳引设备典型寿命25 年13 曳引绳典型寿命≥ 7 年曳引绳安全系数12乘坐舒适性14 加/减速度0.8 m/s2； 0.6 m/s2 (MX14 and 1600 kg)15 最大加速变化率 1.2 m/s316 轿厢内最大垂直振动17-25 cm/s217 轿厢内最大水平振动平均/最大: 10 / 15 cm/s218 轿厢内噪音平均(包括风扇) 50 dB (A)19 井道内噪音60 dB (A)20 机房内噪音最大 75 dB (A)主要部件定义21 控制系统LCEm22 驱动系统KDM23 典型功率因素驱动系统0.95，马达0.8…0.9024 主开关客户提供25 轿门AMD中分或侧开门26 门安全装置光幕27 层门中分或侧开两扇门28 门楣当地提供（请与ELK联系）29 轿厢安全钳渐进式30 对重安全钳可选渐进式31 轿内通风270 m3 / h (轿厢宽度≤ 1100 mm ) 540 m3 / h (轿厢宽度 > 1100 mm)备注: 选用对重安全钳时，序号M PH值或序号M SH值须加200 mm公共参数序号名称描述或参考机械参数32 最小楼层间距HH + 450 (重型门机) / 480 (中型门机) / 500 (轻型门机)33 最大楼层间距见 DL1-02.18.00134 井道建筑材料混凝土，若为其它材料请与ELK确认35 层门固定方式膨胀螺栓打入混凝土中36 导轨支架固定方式膨胀螺栓打入混凝土中电气参数37 主电源电压3 × 380 VAC +10 % / -10 %， 3 × 400 VAC +10 % / -15 %，3 × 415 VAC +6 % / -10 %38 频率50 / 60 Hz ， ± 1 %39 群控电源分配系数2台：100 %；3台：90 %；4台：80 %；5台或6台：75 %40 信号装置电压18-30 VDC标准和规范41 安全标准For CHN: GB7588-2003， EN81-1: 1998For SEA: EN81-1: 1998， SS 550 (新加坡)Factories and machinery regulationElectric passenger and goods lift(马来西亚) For KME and KET: EN81-1: 199842 其它标准Only for CHN: GB/T10058， GB/T10059， GB10060，GB8903，GB7025.143 电磁兼容性， EMC EN12015 (辐射)， EN12016 (抗辐射)44 绝缘保护最低:.IP2145 残疾人标准不提供环境条件46 机房温度+5 到 +40o C (建筑期间可以为+0... +50o C)47 最大海拔高度2000 m48 机房内最大相对湿度< 91 %49 井道温度+5... +40 o C50 井道内最大相对湿度< 95 %51 热带气候-52 部件表面处理35 µm喷漆(干膜)或8 µm镀锌53 物料储存-40 到 +60o C 并加外包装外围设备54 呼梯控制不提供55 通讯系统对讲机，见DL1-04.30.00156 警铃和远程监控未来可能采用KONEXION57 大楼监控TSD监控屏， lift link LIL 和KONE E-LINK TM 可选技术参数一览表 GB7588-2003 / EN81-1(PT08) Q = 630 kg序号名称PT08 / 10-19 提升高度提升高度，， H ( m) ≤ 20 ≤ 6058 额定载重量， Q kg 63059 额定速度， v m/s 1.060 轿内最大额外装璜重量kg 见 DL1-02.18.00161 进线保险丝(包括照明) A 3 × 2062 进线电缆尺寸(包括照明) n × mm2 5 × 6 (最大75 m)63 额定线电流(包括照明) A 2164 最大起动线电流(包括照明) A 3165 进线保险丝(不包括照明) A 3 × 16 3 × 2066 独立照明进线保险丝 A 1667 进线电缆尺寸(不包括照明) n × mm2 5 × 4 (最大78 m) 5 × 6 (最大112 m)68 额定线电流(不包括照明) A 1169 最大起动线电流(不包括照明) A 2170 主保险丝 A 3 × 10 3 × 1671 照明保险丝 A 10 (井道) + 6 (轿箱)72 机房内热损失kW 0.873 备用发电机功率kVA 1474 驱动类型KDM75 最短楼层间距Mm 40076 额定载重下马达输出功率kW 3.577 全速运行时马达转速1/min V × 1000 × 60 / π / 直径78 典型能耗kWh/a 3200 / 400004700 / 800004000 / 400006400 / 8000079 曳引机MX1880 齿轮传动比无齿轮81 曳引轮直径mm 65082 U型绳槽圆切角u / 90o (H ≤ 30 m)； u / 80o (H > 30 m)83 曳引机底座757909Gxx / 764314Gxx84 导向轮直径mm 53485 绕绳方式CSW 1:186 曳引绳 4 × d13 ( H > 50 m)； 5 × d13 (H ≤ 50 m)87 轿厢导轨T8288 轿厢导轨下方调节螺栓有(H ≥ 45 m)89 轿厢缓冲器 1 × 聚氨脂缓冲器90 轿架CF1091 对重CWF1092 对重导轨TK5A (有CWTSG)； T8293 对重导轨下方调节螺栓有 (有CWTSG 而且 H ≥ 45 m)94 对重缓冲器 1 × 聚氨脂缓冲器95 限速器mm XSQ115-02 (PH + SH + TL ≤ 125 m)； OL100.96 限速器钢丝绳d897 补偿链/绳WF15 (H > 30 m)(PT08) Q = 630 kg序号名称PT08 / 16-19 提升高度提升高度，， H ( m) ≤ 20 ≤ 7558 额定载重量， Q kg 63059 额定速度， v m/s 1.660 轿内最大额外装璜重量kg 见 DL1-02.18.00161 进线保险丝(包括照明) A 3 × 20 3 × 2562 进线电缆尺寸(包括照明) n × mm2 5 × 6 (最大61 m) 5 × 10 (最大99 m)63 额定线电流(包括照明) A 2564 最大起动线电流(包括照明) A 3965 进线保险丝(不包括照明) A 3 × 2066 独立照明进线保险丝 A 1667 进线电缆尺寸(不包括照明) n × mm2 5 × 6 (最大80 m)68 额定线电流(不包括照明) A 1569 最大起动线电流(不包括照明) A 2970 主保险丝 A 3 × 1671 照明保险丝 A 10 (井道) + 6 (轿箱)72 机房内热损失kW 173 备用发电机功率kVA 1974 驱动类型KDM75 最短楼层间距Mm 46076 额定载重下马达输出功率kW 5.677 全速运行时马达转速1/min V × 1000 × 60 / π / 直径78 典型能耗kWh/a 3000 / 400004300 / 800003900 / 400006200 / 8000079 曳引机MX1880 齿轮传动比无齿轮81 曳引轮直径mm 65082 U型绳槽圆切角u / 90 o (H ≤ 30 m)； u / 80o (H > 30 m)83 曳引机底座757909Gxx / 764314Gxx84 导向轮直径mm 53485 绕绳方式CSW 1:186 曳引绳 4 × d13 (H > 50 m)； 5 × d1 3 (H ≤ 50 m)87 轿厢导轨T8288 轿厢导轨下方调节螺栓有（H ≥ 45 m）89 轿厢缓冲器 1 × 油压缓冲器90 轿架CF1091 对重CWF1092 对重导轨TK5A (有CWTSG)； T8293 对重导轨下方调节螺栓有 (CWTSG 并且 H ≥ 45 m)94 对重缓冲器 1 × 油压缓冲器95 限速器XSQ115-02 (PH + SH + TL ≤ 125 m)； OL100.96 限速器钢丝绳mm d897 补偿链/绳WF15 (H > 30 m)(PT08) Q = 630 kg序号名称PT08 / 18-19 提升高度提升高度，， H ( m) ≤ 70 ≤ 90 ≤ 10058 额定载重量， Q kg 63059 额定速度， v m/s 1.7560 轿内最大额外装璜重量kg 见 DL1-02.18.00161 进线保险丝(包括照明) A 3 × 2562 进线电缆尺寸(包括照明) n × mm2 5 × 10 (最大94 m) 5 × 16 (最大153 m)63 额定线电流(包括照明) A 2664 最大起动线电流(包括照明) A 4065 进线保险丝(不包括照明) A 3 × 2066 独立照明进线保险丝 A 1667 进线电缆尺寸(不包括照明) n × mm2 5 × 6 (最大75 m) 5 × 10 (最大128 m)68 额定线电流(不包括照明) A 1669 最大起动线电流(不包括照明) A 3070 主保险丝 A 3 × 1671 照明保险丝 A 10 (井道) + 6 (轿箱)72 机房内热损失kW 1.173 备用发电机功率kVA 2074 驱动类型KDM75 最短楼层间距Mm 47576 额定载重下马达输出功率kW 6.277 全速运行时马达转速1/min V × 1000 × 60 / π / 直径78 典型能耗kWh/a 4400 / 400007200 / 800005500 / 400009000 / 8000079 曳引机MX1880 齿轮传动比无齿轮81 曳引轮直径mm 65082 U型绳槽圆切角u / 90 o (H ≤ 30 m)； u / 80o (H > 30 m)83 曳引机底座757909Gxx / 764314Gxx84 导向轮直径mm 53485 绕绳方式CSW 1:186 曳引绳 4 x d13 (80 m ≥ H > 50 m)； 5 x d1387 轿厢导轨T8288 轿厢导轨下方调节螺栓有 (H ≥ 45 m)89 轿厢缓冲器 1 × 油压缓冲器90 轿架CF1091 对重CWF1092 对重导轨TK5A (有CWTSG)； T8293 对重导轨下方调节螺栓有 (有 CWTSG 并且 H ≥ 45 m)94 对重缓冲器 1 × 油压缓冲器95 限速器XSQ115-02 (PH + SH + TL ≤ 125 m)；OL100.96 限速器钢丝绳mm d897 补偿链/绳无 (H < 30 m)； WF15 (80 m ≥ H > 30 m)；2 x WF10 (H > 80 m)(PT08) Q = 630 kg序号名称PT08 / 20-19 提升高度提升高度，， H ( m) ≤ 60 ≤ 80 ≤ 11058 额定载重量， Q kg 63059 额定速度， v m/s 2.060 轿内最大额外装璜重量kg 见 DL1-02.18.00161 进线保险丝(包括照明) A 3 × 2562 进线电缆尺寸(包括照明) n × mm2 5 × 10 (最大87 m) 5 × 16 (最大141 m)63 额定线电流(包括照明) A 2864 最大起动线电流(包括照明) A 4465 进线保险丝(不包括照明) A 3 × 20 3 × 2566 独立照明进线保险丝 A 1667 进线电缆尺寸(不包括照明) n × mm2 5 × 6 (最大68 m) 5 × 10 (最大114 m)68 额定线电流(不包括照明) A 1869 最大起动线电流(不包括照明) A 3470 主保险丝 A 3 × 16 3 × 2071 照明保险丝 A 10 (井道) + 6 (轿箱)72 机房内热损失kW 1.173 备用发电机功率kVA 2274 驱动类型KDM75 最短楼层间距mm 50076 额定载重下马达输出功率kW 7.177 全速运行时马达转速1/min V × 1000 × 60 / π / 直径78 典型能耗kWh/a 4200 / 400006800 / 800005100 / 400008400 / 800006100 / 4000010600 / 8000079 曳引机MX1880 齿轮传动比无齿轮81 曳引轮直径mm 65082 U型绳槽圆切角u / 90 o (H ≤ 30 m)； u / 80o (H > 30 m)83 曳引机底座757909Gxx / 764314Gxx84 导向轮直径mm 53485 绕绳方式CSW 1:186 曳引绳 4 x d13 (80 m ≥ H > 50 m)； 5 x d1387 轿厢导轨T8288 轿厢导轨下方调节螺栓有（H ≥ 45m）89 轿厢缓冲器 1 × 油压缓冲器90 轿架CF1091 对重CWF1092 对重导轨T70 (H ≤ 90 m)； T75 (H > 90 m)； T82(有 CWTSG)93 对重导轨下方调节螺栓有 (有 CWTSG 并且 H ≥ 45 m)94 对重缓冲器 1 × 油压缓冲器95 限速器XSQ115-02 (PH + SH + TL ≤ 125 m)； OL100.96 限速器钢丝绳mm d897 补偿链/绳无 (H < 30 m)； WF15 (80 m ≥ H > 30 m)； 2 x WF10 (H > 80 m)(PT08) Q = 630 kg序号名称PT08 / 25-19 提升高度提升高度，， H ( m) ≤ 30 ≤ 90 ≤ 120 ≤ 13558 额定载重量， Q kg 63059 额定速度， v m/s 2.560 轿内最大额外装璜重量kg 见 DL1-02.18.00161 进线保险丝(包括照明) A 3 × 25 3 × 3262 进线电缆尺寸(包括照明) n × mm2 5 × 10 (最大82 m) 5 × 16 (最大124 m) 5×25(最大174m)63 额定线电流(包括照明) A 3164 最大起动线电流(包括照明) A 46 48 49 5565 进线保险丝(不包括照明) A 3 × 20 3 × 25 3 × 3266 独立照明进线保险丝 A 16 2067 进线电缆尺寸(不包括照明) n × mm2 5 × 6 (最大 63 m)5 × 10 (最大99 m)5 × 16 (最大136 m)68 额定线电流(不包括照明) A 2169 最大起动线电流(不包括照明) A 36 38 39 4570 主保险丝 A 3 × 16 3 × 20 3 × 2571 照明保险丝 A 10 (井道) + 6 (轿箱)72 机房内热损失kW 1.373 备用发电机功率kVA 3074 驱动类型KDM75 最短楼层间距Mm 55076 额定载重下马达输出功率kW 8.877 全速运行时马达转速1/min V × 1000 × 60 / π / 直径78 典型能耗kWh/a 3200 / 400004800 / 800004800 /400007900 /800005600 /400009500 /800006500 / 4000011000 / 8000079 曳引机MX1880 齿轮传动比无齿轮81 曳引轮直径mm 65082 U型绳槽圆切角u / 80o83 曳引机底座757909Gxx / 764314Gxx84 导向轮直径mm 53485 绕绳方式CSW 1:186 曳引绳 4 x d13 (80 m ≥ H > 50 m)； 6 x d13 (H > 110 m)； 5 x d1387 轿厢导轨T82 (H ≤ 110 m)； T89 (H > 110 m)88 轿厢导轨下方调节螺栓有 (H ≥ 45 m)89 轿厢缓冲器 1 × 油压缓冲器90 轿架CF1091 对重CWF1092 对重导轨T70 (H ≤ 90 m)； T75 (H > 90 m)； T82(有CWTSG)93 对重导轨下方调节螺栓有 (有 CWTSG 并且 H ≥ 45 m)94 对重缓冲器 1 × 油压缓冲器95 限速器XSQ115-02 (PH + SH + TL ≤ 125 m)， OL100.96 限速器钢丝绳mm d897 补偿链/绳 2 x WF075 (H ≤ 80 m)； 2 x WF10 (H > 80 m)(PT08) Q = 630kg序号名称PT08 / 30-19 提升高度提升高度，， H ( m) ≤ 70 ≤ 85 ≤ 110 ≤ 130 ≤ 15058 额定载重量， Q kg 63059 额定速度， v m/s 3.060 轿内最大额外装璜重量kg See DL1-02.18.00161 进线保险丝(包括照明) A 3 × 3262 进线电缆尺寸(包括照明) n × mm25×16 (最大 115 m) 5×16 (最大 112 m)5×25 (最大159 m)5×35 (最大 191 m)63 额定线电流(包括照明) A 3364 最大起动线电流(包括照明) A 53 54 60 7065 进线保险丝(不包括照明) A 3×3266 独立照明进线保险丝 A 1667 进线电缆尺寸(不包括照明) n × mm25×16 (最大 141 m) 5×16 (最大 137 m)5×25 (最大191 m)5×25 (最大 159 m)68 额定线电流(不包括照明) A 2369 最大起动线电流(不包括照明) A 43 44 50 6070 主保险丝 A 3×2571 照明保险丝 A 10 (井道) + 6 (轿箱)72 机房内热损失kW 1.373 备用发电机功率kVA 35 36 40 4674 驱动类型KDM75 最短楼层间距Mm 60076 额定载重下马达输出功率kW 11.9 12.0 12.1 12.277 全速运行时马达转速1/min V × 1000 × 60 / π / 直径78 典型能耗kWh/a 560079 曳引机MX1880 齿轮传动比无齿轮81 曳引轮直径mm 65082 U型绳槽圆切角80 o83 曳引机底座757909G02 / 764314G0284 导向轮直径mm 53485 绕绳方式CSW 1:186 曳引绳4×d13 5×d13 6×d1387 轿厢导轨T82 / B T89B88 轿厢导轨下方调节螺栓有89 轿厢缓冲器 1 × 油压缓冲器90 轿架CF10T / 291 对重CWF1092 对重导轨T70-1 / B T75-3B T82 / B93 对重导轨下方调节螺栓无94 对重缓冲器 1 × 油压缓冲器95 限速器OL10096 限速器钢丝绳mm D8 D1097 补偿链/绳1×WF152×WF10(PT10) Q=800 k g序号名称PT10 / 10-19 提升高度提升高度，， H ( m) ≤ 20 ≤ 6058 额定载重量， Q kg 80059 额定速度， v m/s 1.060 轿内最大额外装璜重量kg 见 DL1-02.18.00161 进线保险丝(包括照明) A 3 × 20 3 × 2562 进线电缆尺寸(包括照明) n × mm2 5 × 6 (最大64 m) 5 × 10 (最大104 m)63 额定线电流(包括照明) A 2464 最大起动线电流(包括照明) A 3665 进线保险丝(不包括照明) A 3 × 2066 独立照明进线保险丝 A 1667 进线电缆尺寸(不包括照明) n × mm2 5 × 6 (最大 86 m)68 额定线电流(不包括照明) A 1469 最大起动线电流 (不包括照明) A 2670 主保险丝 A 3 × 1671 照明保险丝 A 10 (井道) + 6 (轿箱)72 机房内热损失kW 1.273 备用发电机功率kVA 1874 驱动类型KDM75 最短楼层间距mm 40076 额定载重下马达输出功率kW 4.477 全速运行时马达转速1/min V × 1000 × 60 / π / 直径78 典型能耗kWh/a 3400 / 400005200 / 800004900 / 400008200 / 8000079 曳引机MX1880 齿轮传动比无齿轮81 曳引轮直径mm 65082 U型绳槽圆切角u / 100o (H ≤ 30 m)；u / 85o (30 m < H ≤ 50 m)；u /80o (H > 50 m)83 曳引机底座757909Gxx / 764314Gxx84 导向轮直径mm 53485 绕绳方式CSW 1:186 曳引绳 5 x d13 (H ≤ 50 m)； 4 x d13(H > 50 m)87 轿厢导轨T8288 轿厢导轨下方调节螺栓有89 轿厢缓冲器 1 × 聚氨脂缓冲器90 轿架CF1091 对重CWF1092 对重导轨TK5A (有 CWTSG): T8293 对重导轨下方调节螺栓有(有 CWTSG 并且 TL ≥ 45 m)94 对重缓冲器 1 × 聚氨脂缓冲器95 限速器XSQ115-02 (PH + SH+TL ≤ 125 m)； OL100.96 限速器钢丝绳mm d897 补偿链/绳WF15 (H > 30 m)(PT10) Q=800 k g序号名称PT10 / 16-19 提升高度提升高度，， H ( m) ≤ 30 ≤ 50 ≤ 7558 额定载重量， Q kg 80059 额定速度， v m/s 1.660 轿内最大额外装璜重量kg 见 DL1-02.18.00161 进线保险丝(包括照明) A 3 × 25 3 × 3262 进线电缆尺寸(包括照明) n × mm2 5 × 10 (最大 83 m) 5 × 16 (最大138 m)63 额定线电流(包括照明) A 2864 最大起动线电流(包括照明) A 4465 进线保险丝(不包括照明) A 3 × 20 3 × 2566 独立照明进线保险丝 A 1667 进线电缆尺寸(不包括照明) n × mm2 5 × 6 (最大 63 m) 5 × 10 (最大 112 m)68 额定线电流(不包括照明) A 1869 最大起动线电流 (不包括照明) A 3470 主保险丝 A 3 × 16 3 × 2071 照明保险丝 A 10 (井道) + 6 (轿箱)72 机房内热损失kW 1.373 备用发电机功率kVA 2474 驱动类型KDM75 最短楼层间距mm 46076 额定载重下马达输出功率kW 7.177 全速运行时马达转速1/min V × 1000 × 60 / π / 直径78 典型能耗kWh/a 3600 / 400005600 / 800004800 / 400007900 / 800005800 / 4000010000 / 8000079 曳引机MX1880 齿轮传动比无齿轮81 曳引轮直径mm 65082 U型绳槽圆切角u / 100o (H ≤ 30 m)；u / 85o (30 m < H ≤ 50 m)；u/ 80o (H > 50 m)83 曳引机底座757909Gxx / 764314Gxx84 导向轮直径mm 53485 绕绳方式CSW 1:186 曳引绳 5 x d13 (H ≤ 50 m)； 4 x d13(H > 50 m)87 轿厢导轨T8288 轿厢导轨下方调节螺栓有89 轿厢缓冲器 1 × 油压缓冲器90 轿架CF1091 对重CWF1092 对重导轨TK5A (有 CWTSG)； T8293 对重导轨下方调节螺栓有(有 CWTSG 并且 TL ≥ 45 m)94 对重缓冲器 1 × 油压缓冲器95 限速器XSQ115-02 (PH + SH + TL ≤ 125 m)， OL100.96 限速器钢丝绳mm d897 补偿链/绳WF15 (H > 30 m)(PT10) Q=800 k g序号名称PT10 / 18-19 提升高度提升高度，， H ( m) ≤ 20 ≤ 30 ≤ 10058 额定载重量， Q kg 80059 额定速度， v m/s 1.7560 轿内最大额外装璜重量kg 见 DL1-02.18.00161 进线保险丝(包括照明) A 3 × 25 3 × 3262 进线电缆尺寸(包括照明) n × mm2 5 × 10 (最大79 m) 5 × 16 (最大 128 m)63 额定线电流(包括照明) A 2964 最大起动线电流(包括照明) A 4865 进线保险丝(不包括照明) A 3 × 20 3 × 2566 独立照明进线保险丝 A 16 1667 进线电缆尺寸(不包括照明) n × mm2 5 × 6 (最大 62 m) 5 × 10 (最大 99 m)68 额定线电流(不包括照明) A 1969 最大起动线电流 (不包括照明) A 3870 主保险丝 A 3 × 16 3 × 2071 照明保险丝 A 10 (井道) + 6 (轿箱)72 机房内热损失kW 1.473 备用发电机功率kVA 2574 驱动类型KDM75 最短楼层间距mm 47576 额定载重下马达输出功率kW 7.877 全速运行时马达转速1/min V × 1000 × 60 / π / 直径78 典型能耗kWh/a 3800 / 400006000 / 800005900 / 4000010000 / 8000079 曳引机MX1880 齿轮传动比无齿轮81 曳引轮直径mm 65082 U型绳槽圆切角u / 100o (H ≤ 30 m)；u / 85o (30 m < H ≤ 50 m)；u/ 80o (H > 50 m)83 曳引机底座757909Gxx / 764314Gxx84 导向轮直径mm 53485 绕绳方式CSW 1:186 曳引绳 5 x d13 (H ≤ 50 m 或者 H > 80 m)； 4 x d13 (80 m ≥ H > 50 m)87 轿厢导轨T8288 轿厢导轨下方调节螺栓有89 轿厢缓冲器 1 × 油压缓冲器90 轿架CF1091 对重CWF1092 对重导轨TK5A (有 CWTSG)； T8293 对重导轨下方调节螺栓有 (有 CWTSG 并且 TL ≥ 45 m)94 对重缓冲器 1 × 油压缓冲器95 限速器XSQ115-02 (PH + SH + TL ≤ 125 m)； OL100.96 限速器钢丝绳mm d897 补偿链/绳无 (H ≤ 30 m)； WF15 (80 m ≥ H > 30 m)；2 x WF10 (H > 80 m)(PT10) Q=800 k g序号名称PT10 / 20-19 提升高度提升高度，， H ( m) ≤ 20 ≤ 60 ≤ 11058 额定载重量， Q kg 80059 额定速度， v m/s 2.060 轿内最大额外装璜重量kg 见 DL1-02.18.00161 进线保险丝(包括照明) A 3 × 25 3 × 3262 进线电缆尺寸(包括照明) n × mm2 5 × 10 (最大 75 m) 5 × 16 (最大 116 m)63 额定线电流(包括照明) A 3264 最大起动线电流(包括照明) A 5265 进线保险丝(不包括照明) A 3 × 25 3 × 3266 独立照明进线保险丝 A 16 1667 进线电缆尺寸(不包括照明) n × mm2 5 × 10 (最大 90 m) 5 × 16 (最大 145 m)68 额定线电流(不包括照明) A 2269 最大起动线电流 (不包括照明) A 4270 主保险丝 A 3 × 20 3 × 2571 照明保险丝 A 10 (井道) + 6 (轿箱)72 机房内热损失kW 1.573 备用发电机功率kVA 2874 驱动类型KDM75 最短楼层间距mm 50076 额定载重下马达输出功率kW 8.977 全速运行时马达转速1/min V × 1000 × 60 / π / 直径78 典型能耗kWh/a 3600 / 400005600 / 800005000 / 400008400 / 800006700 / 4000011800 / 8000079 曳引机MX1880 齿轮传动比无齿轮81 曳引轮直径mm 65082 U型绳槽圆切角u / 100o (H ≤ 30 m)；u / 85o (30 m < H ≤ 50 m)；u/ 80o (H > 50 m)83 曳引机底座757909Gxx / 764314Gxx84 导向轮直径mm 53485 绕绳方式CSW 1:186 曳引绳 5 x d13 (H ≤ 50 m or H > 80 m)； 4 x d13 (80 m ≥ H > 50 m)87 轿厢导轨T82 (H ≤ 100 m)； T89 (H > 100 m)88 轿厢导轨下方调节螺栓有89 轿厢缓冲器 1 × 油压缓冲器90 轿架CF1091 对重CWF1092 对重导轨T70 (H ≤ 90 m)； T75 (H > 90 m / 有 CWTSG)； T8293 对重导轨下方调节螺栓有 (有 CWTSG 并且 TL ≥ 45 m)94 对重缓冲器 1 × 油压缓冲器95 限速器XSQ115-02 (PH + SH + TL ≤ 125 m)； OL100.96 限速器钢丝绳mm d897 补偿链/绳无 (H ≤ 30 m)； WF15 (80 m ≥ H > 30 m)； 2 x WF10 (H > 80 m)(PT10) Q = 800 k g序号名称PT10 / 25-19 提升高度提升高度，， H ( m) ≤ 30 ≤ 100 ≤ 110 ≤ 13558 额定载重量， Q kg 80059 额定速度， v m/s 2.560 轿内最大额外装璜重量kg 见 DL1-02.18.00161 进线保险丝(包括照明) A 3 × 32 3 × 3562 进线电缆尺寸(包括照明) n × mm2 5 × 16 (最大 105 m) 5 × 25 (最大 148 m)63 额定线电流(包括照明) A 3564 最大起动线电流(包括照明) A 55 58 6465 进线保险丝(不包括照明) A 3 × 25 3 × 3266 独立照明进线保险丝 A 16 2067 进线电缆尺寸(不包括照明) n × mm2 5 × 10 (最大 84 m) 5 × 16 (最大 127 m) 5 × 25(最大175m)68 额定线电流(不包括照明) A 2569 最大起动线电流 (不包括照明) A 45 48 5470 主保险丝 A 3 × 20 3 × 2571 照明保险丝 A 10 (井道) + 6 (轿箱)72 机房内热损失kW 1.873 备用发电机功率kVA 30 32 3674 驱动类型KDM75 最短楼层间距mm 55076 额定载重下马达输出功率kW 11.277 全速运行时马达转速1/min V × 1000 × 60 / π / 直径78 典型能耗kWh/a5900 / 4000010100 / 800008000 / 4000014300 / 8000079 曳引机MX1880 齿轮传动比无齿轮81 曳引轮直径mm 65082 U型绳槽圆切角u / 80o83 曳引机底座mm 757909Gxx / 764314Gxx84 导向轮直径53485 绕绳方式CSW 1:186 曳引绳 6 x d13 (H > 110 m)； 4 x d13 (80 m ≥ H > 50 m)； 5 x d1387 轿厢导轨T82 (H ≤ 100 m)； T89 (H > 100 m)88 轿厢导轨下方调节螺栓有89 轿厢缓冲器 1 × 油压缓冲器90 轿架CF1091 对重CWF10 (H ≤ 12 m)； CWT4 (H >120 m)92 对重导轨T70 (H ≤ 90 m)； T75 (H > 90 m / 有 CWTSG)；T82(H ≤ 120 m)； T89 (H >120 m)93 对重导轨下方调节螺栓有 (有 CWTSG 并且 TL ≥ 45 m)94 对重缓冲器 1 × 油压缓冲器95 限速器`XSQ115-02 (PH + SH + TL ≤ 125 m)； OL100.96 限速器钢丝绳mm d897 补偿链/绳 2 x WF075 (H ≤ 80 m)； 2 x WF10 (H > 80 m)(PT10) Q = 800 k g序号名称PT10 / 30-19 提升高度提升高度，， H ( m) ≤ 70 ≤ 110 ≤ 130 ≤ 15058 额定载重量， Q kg 80059 额定速度， v m/s 3.060 轿内最大额外装璜重量kg See DL1-02.18.00161 进线保险丝(包括照明) A 3×35 3×4062 进线电缆尺寸(包括照明) n × mm25×16 (最大95 m)5×25 (最大146 m)5×25 (最大133 m)5×35 (最大182 m)63 额定线电流(包括照明) A 3864 最大起动线电流(包括照明) A 64 65 71 7365 进线保险丝(不包括照明) A 3×32 3×3566 独立照明进线保险丝 A 16 2067 进线电缆尺寸(不包括照明) n × mm25×16 (最大113 m)5×16 (最大110 m)5×25 (最大155 m)5×25 (最大151 m)68 额定线电流(不包括照明) A 2869 最大起动线电流 (不包括照明) A 54 55 61 6370 主保险丝 A 3×25 3×3271 照明保险丝 A 10 (井道) + 6 (轿箱)72 机房内热损失kW 1.573 备用发电机功率kVA 42 43 47 4874 驱动类型KDM75 最短楼层间距mm 60076 额定载重下马达输出功率kW 15.2 15.3 15.477 全速运行时马达转速1/min V × 1000 × 60 / π / 直径78 典型能耗kWh/a 680079 曳引机MX1880 齿轮传动比无齿轮81 曳引轮直径mm 65082 U型绳槽圆切角80o83 曳引机底座757909G02 / 764314G0284 导向轮直径mm 53485 绕绳方式CSW 1:186 曳引绳5×d13 6×d1387 轿厢导轨T82B T89B88 轿厢导轨下方调节螺栓有89 轿厢缓冲器 1 × 油压缓冲器90 轿架CF10T / 291 对重CWT492 对重导轨T70-1 / B T75-3 / B T82 / B93 对重导轨下方调节螺栓无94 对重缓冲器 1 × 油压缓冲器95 限速器OL100.96 限速器钢丝绳mm D8 D1097 补偿链/绳 2 x WF10(PT12) Q = 900 kg序号名称PT12 / 10-19 提升高度提升高度，， H ( m) ≤ 10 ≤ 6058 额定载重量， Q kg 90059 额定速度， v m/s 1.060 轿内最大额外装璜重量kg 见 DL1-02.18.00161 进线保险丝(包括照明) A 3 × 20 3 × 2562 进线电缆尺寸(包括照明) n × mm2 5 × 6 (最大61 m) 5 × 10 (最大 95 m)63 额定线电流(包括照明) A 2564 最大起动线电流(包括照明) A 37 3965 进线保险丝(不包括照明) A 3 × 2066 独立照明进线保险丝 A 1667 进线电缆尺寸(不包括照明) n × mm2 5 × 6 (最大76 m)68 额定线电流(不包括照明) A 1569 最大起动线电流(不包括照明) A 27 2970 主保险丝 A 3 × 1671 照明保险丝 A 10 (井道) + 6 (轿箱)72 机房内热损失kW 1.373 备用发电机功率kVA 18 1974 驱动类型KDM75 最短楼层间距mm 40076 额定载重下马达输出功率 kW kW 4.977 全速运行时马达转速1/min V × 1000 × 60 / π / 直径78 典型能耗kWh/a 3600 / 400005700 / 800004700 / 400007800 / 8000079 曳引机MX1880 齿轮传动比无齿轮81 曳引轮直径mm 65082 U型绳槽圆切角u / 100o (H ≤ 30 m)；u / 85o (30 m < H ≤ 50 m)；u/ 80o (H > 50m)83 曳引机底座757909Gxx / 764314Gxx84 导向轮直径mm 53485 绕绳方式CSW 1:186 曳引绳 5 x d13 (H ≤ 50 m)； 4 x d13(H > 50 m)87 轿厢导轨T8288 轿厢导轨下方调节螺栓有89 轿厢缓冲器 1 × 聚氨脂缓冲器90 轿架CF1091 对重CWF1092 对重导轨TK5A (有 CWTSG)； T8293 对重导轨下方调节螺栓有 (有 CWTSG 并且 TL ≥ 45 m)94 对重缓冲器 1 × 聚氨脂缓冲器95 限速器XSQ115-02 (PH + SH + TL ≤ 125 m)； OL100.96 限速器钢丝绳mm d897 补偿链/绳WF15 (H > 30 m)(PT12) Q = 900 kg序号名称PT12 / 16-19 提升高度提升高度，， H ( m) ≤ 10 ≤ 20 ≤ 7558 额定载重量， Q kg 90059 额定速度， v m/s 1.660 轿内最大额外装璜重量kg 见 DL1-02.18.00161 进线保险丝(包括照明) A 3 × 25 3 × 3262 进线电缆尺寸(包括照明) n × mm2 5 × 10 (最大 77 m) 5 × 16 (最大118m)63 额定线电流(包括照明) A 3164 最大起动线电流(包括照明) A 47 49 5165 进线保险丝(不包括照明) A 3 × 20 3 × 2566 独立照明进线保险丝 A 16 1667 进线电缆尺寸(不包括照明) n × mm2 5 × 6 (最大 60 m) 5 × 10 (最大 92 m)68 额定线电流(不包括照明) A 2169 最大起动线电流(不包括照明) A 37 39 4170 主保险丝 A 3 × 16 3 × 2071 照明保险丝 A 10 (井道) + 6 (轿箱)72 机房内热损失kW 1.473 备用发电机功率kVA 25 26 2774 驱动类型KDM75 最短楼层间距mm 46076 额定载重下马达输出功率 kW kW 877 全速运行时马达转速1/min V × 1000 × 60 / π / 直径78 典型能耗kWh/a 3900 / 400006200 / 800004900 / 400008100 / 8000079 曳引机MX1880 齿轮传动比无齿轮81 曳引轮直径mm 65082 U型绳槽圆切角u / 100o (H ≤ 30 m)；u/ 85o (30 m < H ≤ 50 m) ；u/80o (H > 50 m)83 曳引机底座757909Gxx / 764314Gxx84 导向轮直径mm 53485 绕绳方式CSW 1:186 曳引绳 6 x d13 (H ≤ 50 m)； 5 x d13(H > 50 m)87 轿厢导轨T8288 轿厢导轨下方调节螺栓有89 轿厢缓冲器 1 × 油压缓冲器90 轿架CF1091 对重CWF1092 对重导轨TK5A (有 CWTSG)； T8293 对重导轨下方调节螺栓有 (有 CWTSG 并且 TL ≥ 45 m)94 对重缓冲器 1 × 油压缓冲器95 限速器XSQ115-02 ( PH + SH + TL ≤ 125 m)； OL10096 限速器钢丝绳mm d897 补偿链/绳WF20 ( H > 30 m)(PT12) Q = 900 kg序号名称PT12 / 18-19 提升高度提升高度，， H ( m) ≤ 10 ≤ 40 ≤ 10058 额定载重量， Q kg 90059 额定速度， v m/s 1.7560 轿内最大额外装璜重量kg 见 DL1-02.18.00161 进线保险丝(包括照明) A 3 × 25 3 × 3262 进线电缆尺寸(包括照明) n × mm2 5 × 10 (最大 76 m) 5 × 16 (最大 117 m)63 额定线电流(包括照明) A 3264 最大起动线电流(包括照明) A 50 5265 进线保险丝(不包括照明) A 3 × 20 3 × 25 3 × 3266 独立照明进线保险丝 A67 进线电缆尺寸(不包括照明) n × mm2 5 × 6 (最大 57 m) 5 × 10 (最大 86 m) 5 × 16 (最大 145 m)68 额定线电流(不包括照明) A 2269 最大起动线电流(不包括照明) A 40 4270 主保险丝 A 3 × 16 3 × 20 3 × 2571 照明保险丝 A 10 (井道) + 6 (轿箱)72 机房内热损失kW 1.573 备用发电机功率kVA 26 2874 驱动类型KDM75 最短楼层间距mm 47576 额定载重下马达输出功率 kW kW 8.877 全速运行时马达转速1/min V × 1000 × 60 / π / 直径78 典型能耗kWh/a 4300 / 400007000 / 800005800 / 400009900 / 8000079 曳引机MX1880 齿轮传动比无齿轮81 曳引轮直径mm 65082 U型绳槽圆切角u / 100o (H ≤ 30 m)；u / 85o (30 m < H ≤ 50 m)；u / 80o (H > 50 m)83 曳引机底座757909Gxx / 764314Gxx84 导向轮直径mm 53485 绕绳方式CSW 1:186 曳引绳 6 x d13 (H ≤ 50 m)； 5 x d13 (H > 50 m)；87 轿厢导轨T8288 轿厢导轨下方调节螺栓有89 轿厢缓冲器 1 × 油压缓冲器90 轿架CF1091 对重CWF1092 对重导轨TK5A (有 CWTSG)； T8293 对重导轨下方调节螺栓有 (有 CWTSG 并且 TL ≥ 45 m)94 对重缓冲器 1 × 油压缓冲器95 限速器XSQ115-02 ( PH + SH + TL ≤ 125 m)； OL10096 限速器钢丝绳mm d897 补偿链/绳无 ( H ≤ 30 m)； WF20 (50 m ≥ H > 30 m)； 2 xWF10 ( H > 50 m)(PT12) Q = 900 kg序号名称PT12 / 20-19 提升高度提升高度，， H ( m) ≤ 20 ≤ 100 ≤ 11058 额定载重量， Q kg 90059 额定速度， v m/s 2.060 轿内最大额外装璜重量kg 见 DL1-02.18.00161 进线保险丝(包括照明) A 3 × 3262 进线电缆尺寸(包括照明) n × mm2 5 × 16 (最大 104 m) 5 × 25 (最大 168 m)63 额定线电流(包括照明) A 3464 最大起动线电流(包括照明) A 5765 进线保险丝(不包括照明) A 3 × 25 3 × 3266 独立照明进线保险丝 A 16 1667 进线电缆尺寸(不包括照明) n × mm2 5 × 10 (最大 82 m) 5 × 16 (最大 125 m)68 额定线电流(不包括照明) A 2469 最大起动线电流(不包括照明) A 4770 主保险丝 A 3 × 20 3 × 2571 照明保险丝 A 10 (井道) + 6 (轿箱)72 机房内热损失kW 1.573 备用发电机功率kVA 3174 驱动类型KDM75 最短楼层间距mm 50076 额定载重下马达输出功率 kW kW 1077 全速运行时马达转速1/min V × 1000 × 60 / π / 直径78 典型能耗kWh/a 6700 / 4000011800 / 800007900 / 4000014100 / 8000079 曳引机MX1880 齿轮传动比无齿轮81 曳引轮直径mm 65082 U型绳槽圆切角u / 100o (H ≤ 30 m)；u / 85o (30 m < H ≤ 50 m)；u / 80o (H > 50 m)83 曳引机底座757909Gxx / 764314Gxx84 导向轮直径mm 53485 绕绳方式CSW 1:186 曳引绳 6 x d13 (H ≤ 50 m)； 5 x d13 (H > 50 m)；87 轿厢导轨T82 (H ≤ 90 m)， T89 (H > 90 m)88 轿厢导轨下方调节螺栓有89 轿厢缓冲器 1 × 油压缓冲器90 轿架CF1091 对重CWF1092 对重导轨T70 (H ≤ 90 m)； T75 (H > 90 m / 有 CWTSG): T82 (H ≤ 90 m)；T89 (H > 90 m)93 对重导轨下方调节螺栓有 (有 CWTSG 并且 TL ≥ 45 m)94 对重缓冲器 1 × 油压缓冲器95 限速器XSQ115-02 ( PH + SH + TL ≤ 125 m)； OL10096 限速器钢丝绳mm d897 补偿链/绳无 ( H ≤ 30 m)； WF20 (50 m ≥ H > 30 m)； 2 x WF10 ( H > 50 m)(PT12) Q = 900 kg序号名称PT12 / 25-19 提升高度提升高度，， H ( m) ≤ 20 ≤ 60 ≤ 110 ≤ 13558 额定载重量， Q kg 90059 额定速度， v m/s 2.560 轿内最大额外装璜重量kg 见 DL1-02.18.00161 进线保险丝(包括照明) A 3 × 32 3 × 35 3 × 4062 进线电缆尺寸(包括照明) n × mm2 5 × 16 (最大 99 m) 5 × 25 (最大 137 m)63 额定线电流(包括照明) A 3864 最大起动线电流(包括照明) A 60 61 63 6965 进线保险丝(不包括照明) A 3 × 25 3 × 32 3 × 3566 独立照明进线保险丝 A 16 2067 进线电缆尺寸(不包括照明) n × mm2 5 × 10 (最大 76 m) 5 × 16 (最大 114 m) 5 ×25 (最大160m)68 额定线电流(不包括照明) A 2869 最大起动线电流(不包括照明) A 50 51 53 5970 主保险丝 A 3 × 20 3 × 25 3 × 3271 照明保险丝 A 10 (井道) + 6 (轿箱)72 机房内热损失kW 1.973 备用发电机功率kVA 33 34 35 3974 驱动类型KDM75 最短楼层间距mm 55076 额定载重下马达输出功率 kW kW 12.477 全速运行时马达转速1/min V × 1000 × 60 / π / 直径78 典型能耗kWh/a 5300 / 400009000 / 800007400 / 4000013100 / 8000079 曳引机MX1880 齿轮传动比无齿轮81 曳引轮直径mm 65082 U型绳槽圆切角u / 80o83 曳引机底座757909Gxx / 764314Gxx84 导向轮直径mm 53485 绕绳方式CSW 1:186 曳引绳 6 x d13 (H ≤ 50 m 或者 H > 110 m)； 5 x d13 (110 ≥ H > 50 m)；87 轿厢导轨T82 (H ≤ 90 m)， T89 (H > 90 m)88 轿厢导轨下方调节螺栓有89 轿厢缓冲器 1 × 油压缓冲器90 轿架CF1091 对重CWF10 (H ≤ 12 m)； CWT4 (H >120 m)92 对重导轨T70 (H ≤ 90 m)； T75 (H > 90 m) / 有 CWTSG: T82 (H ≤ 90 m)；T89 (H > 90 m)93 对重导轨下方调节螺栓有 (有 CWTSG 并且 TL ≥ 45 m)94 对重缓冲器 1 × 油压缓冲器95 限速器XSQ115-02 ( PH + SH + TL ≤ 125 m)； OL10096 限速器钢丝绳mm d897 补偿链/绳 2 x WF10(PT12) Q = 900 k g序号名称PT12 / 30-19 提升高度提升高度，， H ( m) ≤70 ≤100 ≤120 ≤15058 额定载重量， Q kg 90059 额定速度， v m/ 3.060 轿内最大额外装璜重量kg See DL1-02.18.00161 进线保险丝(包括照明) A 3 × 35 3 × 4062 进线电缆尺寸(包括照明) n × mm25 × 16 (最大86 m)5 × 25 (最大130 m)5 × 25 (最大125 m)5 × 35 (最大173 m)63 额定线电流(包括照明) A 41 4164 最大起动线电流(包括照明) A 71 73 76 7765 进线保险丝(不包括照明) A 3 × 3566 独立照明进线保险丝 A 16 2067 进线电缆尺寸(不包括照明) n × mm25 × 16 (最大100 m)5 × 25 (最大150 m)5 × 25 (最大145 m)5 × 35 (最大198 m)68 额定线电流(不包括照明) A 31 3169 最大起动线电流(不包括照明) A 61 63 66 6770 主保险丝 A 3 × 3271 照明保险丝 A 10 (井道) + 6 (轿箱)72 机房内热损失kW 0.773 备用发电机功率kVA 46 48 49 5074 驱动类型KDM75 最短楼层间距mm 60076 额定载重下马达输出功率kW 16.6 16.7 16.8 16.977 全速运行时马达转速1/min 2 × V × 1000 × 60 /π/直径78 典型能耗kWh/a 630079 曳引机MX1880 齿轮传动比无齿轮81 曳引轮直径mm 65082 U型绳槽圆切角依据 KQT83 曳引机底座757909G02 / 764314G0284 导向轮直径mm 53485 绕绳方式CSW 2:186 曳引绳4xD1387 轿厢导轨T89B88 轿厢导轨下方调节螺栓有89 轿厢缓冲器 1 × 油压缓冲器90 轿架CF10TP91 对重CWT4P92 对重导轨T70-1 / B T75-3 / B T82B93 对重导轨下方调节螺栓无94 对重缓冲器 1 × 油压缓冲器95 限速器OL10096 限速器钢丝绳mm D8 (TL ≤ 130 m)，else d1097 补偿链/绳 2 x WF15(PT12) Q = 900 k g序号名称PT12 / 35-19 提升高度，， H ( m) ≤ 70 ≤ 120 ≤ 180提升高度58 额定载重量， Q kg 90059 额定速度， v m/s 3.560 轿内最大额外装璜重量kg See DL1-02.18.00161 进线保险丝(包括照明) A 3 × 5062 进线电缆尺寸(包括照明) n × mm2 5 × 25 (最大 111m) 5 × 35 (最大 147m) 5 × 50 (最大 197m)63 额定线电流(包括照明) A 4764 最大起动线电流(包括照明) A 85 91 9765 进线保险丝(不包括照明) A 3 × 40 3 × 5066 独立照明进线保险丝 A 16 2067 进线电缆尺寸(不包括照明) n × mm2 5 × 16 (最大 126m) 5 × 35 (最大 165m) 5 × 50 (最大 219m)68 额定线电流(不包括照明) A 3769 最大起动线电流(不包括照明) A 75 81 8770 主保险丝 A 3 × 35 3 × 4071 照明保险丝 A 10 (井道) + 6 (轿箱)72 机房内热损失kW 0.973 备用发电机功率kVA 56 60 6474 驱动类型KDM75 最短楼层间距mm 65076 额定载重下马达输出功率kW 20 20.477 全速运行时马达转速1/min 2 × V × 1000 × 60 /π/直径78 典型能耗kWh/a 830079 曳引机MX1880 齿轮传动比无齿轮81 曳引轮直径mm 65082 U型绳槽圆切角80 o83 曳引机底座757909G02 / 764314G0284 导向轮直径mm 53485 绕绳方式CSW 2:186 曳引绳 4 x d1387 轿厢导轨T89B88 轿厢导轨下方调节螺栓有89 轿厢缓冲器 1 × 油压缓冲器90 轿架CF16TP91 对重CWT4P92 对重导轨T70-1 / B T75-3 / B T89 / B93 对重导轨下方调节螺栓无94 对重缓冲器 1 × 油压缓冲器95 限速器OL10096 限速器钢丝绳mm d8 (TL≤130 m)，else d1097 补偿链/绳 5 x D16.。
