对ansys主要命令的解释1,/PREP7 ! 加载前处理模块2,/CLEAR,NOSTART ! 清除已有的数据, 不读入启动文件的设置(不加载初始化文件)初始化文件是用于记录用户和系统选项设置的文本文件/CLEAR, START !清除系统中的所有数据,读入启动文件的设置/FILENAME, EX10.5 ! 定义工程文件名称/TITLE, EX10.5 SOLID MODEL OF AN AXIAL BEARING ! 指定标题4,F,2,FY,-1000 ! 在2号节点上施加沿着-Y方向大小为1000N的集中力6,FINISH ! 退出模块命令7,/POST1 ! 加载后处理模块8,PLDISP,2 ! 显示结构变形图,参数“2”表示用虚线绘制出原来结构的轮廓9,ETABLE,STRS,LS,1 ! 用轴向应力SAXL的编号”LS,1”定义单元表STRSETABLE, MFORX,SMISC,1 ! 以杆单元的轴力为内容, 建立单元表MFORXETABLE, SAXL, LS, 1 ! 以杆单元的轴向应力为内容, 建立单元表SAXLETABLE, EPELAXL, LEPEL, 1 ! 以杆单元的轴向应变为内容, 建立单元表EPELAXLETABLE,STRS_ST,LS,1 !以杆件的轴向应力“LS,1”为内容定义单元表STRS_STETABLE, STRS_CO, LS,1 !以杆件的轴向应力“LS,1”定义单元表STRS_COETABLE,STRSX,S,X ! 定义X方向的应力为单元表STRSXETABLE,STRSY,S,Y ! 定义Y方向的应力为单元表STRSY*GET,STRSS_ST,ELEM,STEEL_E, ETAB, STRS_ST !从单元表STRS_ST中提取STEEL_E单元的应力结果,存入变量STRSS_ST;*GET, STRSS_CO,ELEM,COPPER_E,ETAB,STRS_CO”从单元表STRS_CO中提取COPPER_E单元的应力结果,存入变量STRSS_CO10 FINISH !退出以前的模块11, /CLEAR, START ! 清除系统中的所有数据,读入启动文件的设置12 /UNITS, SI !申明采用国际单位制14 /NUMBER, 2 !只显示编号, 不使用彩色/NUMBER, 0 ! 显示编号, 并使用彩色15 /SOLU ! 进入求解模块:定义力和位移边界条件,并求解ANTYPE, STATIC ! 申明分析类型是静力分析(STATIC或者0)OUTPR, BASIC, ALL ! 在输出结果中, 列出所有荷载步的基本计算结果OUTPR,BASIC,ALL !指定输出所有节点的基本数据OUTPR,BASIC,LAST ! 选择基本输出选项,直到最后一个荷载步OUTPR,,1 ! 输出第1个荷载步的基本计算结果OUTPR,BASIC,1 ! 选择第1荷载步的基本输出项目OUTPR,NLOAD,1 ! 指定输出第1荷载步的内容OUTRES,ALL,0 !设置将所有数据不记录到数据库。
Ansys命令流大全ANSYS是一款广泛应用于工程领域的仿真软件,它能够对复杂工程问题进行建模、分析和优化。
本文将提供一个包含常用ANSYS命令的大全,帮助读者快速了解和掌握ANSYS软件的使用。
一、前言ANSYS是一款功能强大的工程仿真软件,它提供了丰富的建模和分析工具,适用于多个领域的工程问题。
掌握ANSYS的命令流能够有效提高工程师的工作效率,快速完成复杂问题的仿真和分析。
二、ANSYS常用命令1. 创建几何模型由于ANSYS提供了多种创建几何模型的工具,我们可以使用命令流来进行几何模型的创建和编辑。
以下是一些常用的几何模型命令:(1)BLOCK:创建矩形或立方体体素模型。
(2)CYLIND:创建圆柱体模型。
(3)SWEEP:创建沿路径扫掠的模型。
2. 定义材料属性在进行仿真分析之前,需要定义材料的物理属性。
以下是一些常用的材料属性命令:(1)MP: 定义材料的参数,如密度、弹性模量、泊松比等。
(2)EX: 定义材料的弹性模量。
(3)DENS: 定义材料的密度。
3. 设定网格划分网格划分对于仿真分析的准确性和计算效率非常重要。
以下是一些常用的网格划分命令:(1)SIZE:设定初始网格尺寸。
(2)MESH:进行自动的网格划分。
(3)ESIZE:设定特定区域的网格尺寸。
4. 定义边界条件在进行仿真分析之前,需要定义边界条件以模拟实际工程环境。
以下是一些常用的边界条件命令:(1)D:定义位移边界条件。
(2)S:定义约束条件。
(3)F:定义外部力或施加力。
5. 设置分析类型ANSYS提供了多种分析类型,如结构分析、热分析、流体分析等。
以下是一些常用的分析类型命令:(1)SOLVE:执行数值分析求解。
(2)ANTYPE:设定分析类型。
(3)FILE:设置解算文件名和保存路径。
6. 查看和后处理结果分析完成后,我们需要查看和后处理结果。
以下是一些常用的结果查看和后处理命令:(1)PLOT:绘制结果曲线或图像。
ANSYS常用命令详解1、AA,P1,P2,........P18 连接点生成面P1-P18 生成面的点号(用键盘输入,最多18个),最少3个,如果p1=p,可以在图中拾取(仅在GUI中有效),注意: 点p1到p18一定按顺时针或逆时针方向沿面顺序输入,这个顺序也确定了面的法线正向(按右手法则)。
面包含相邻点间已生成的线,如果两点间不只存在一条线,将用最短的一条。
如果生成面的点大于4个,要求点和线在当前坐标系下坐标为常值(如面或柱)。
建议环形坐标系下实体建模不用此命令。
菜单:main>preprocessor>modeling>create>area>arbitrary>through KPs2、AADDAADD, NA1, NA2, NA3, NA4, NA5, NA6, NA7, NA8, NA9将分开的面相加生成一个面NA1, NA2,...为原来的面note:要相加的面要是共面的,相加后生成新面,原来的面将被删除,菜单:Main Menu>Preprocessor>Modeling>Operate>Booleans>Add>Areas3、AATTAATT, MAT, REAL, TYPE, ESYS, SECN指定所选的未划分网格的面的单元属性。
PREP7: MeshingMP ME ST DY <> PR EM <> FL PP EDMAT:指定给所选的未划分网格的面的材料号。
REAL:指定给所选的未划分网格的面的实常数号。
TYPE:指定给所选的未划分网格的面的单元类型号。
ESYS:指定给所选的未划分网格的面的坐标系号。
SECN:指定给所选的未划分网格的面的区域号。
注释:从所选的面中生成的面也将具有这些属性。
当面划分网格时将使用这些单元属性。
如果一个面在划分网格时,没有用此命令指定属性,那么该面的属性由当前的MAT,REAL,TYPE,ESYS,SECNUM命令的设置确定。
161. EMF(电磁场分析中计算沿路径的电动势和电压降)162. EMID,Key,Edges(增加或删除中间节点)163. EMODIF,IEL,STLOC,I1,I2,I3,I4,I5,I6,I7,I8(调整单元坐标系方向)164. EMORE,Q,R,S,T,U,V,W,X(单元节点超过个时,在E命令后使用)165. EMUNIT, Lab, V ALUE(定义磁场单位)166. EN,IEL,IJ,K,L,M,N,O,P(通过节点生成指定单元)167. ENGEN,IINC,ITIME,NINC,IEL1,IEL2,IEINC,MINC,TINC,RINC,CINC,SINC,DX,DY,DZ(元素复制:用户自己进行编号)168. ENORM,ENUM(重新定义壳单元的法线方向)169. ENSYM,IINC,--,NINC,IEL1,IEL2,IEINC(镜像生成新单元:用户自己进行编号)170. EPLOT(元素显示)171. ERASE(擦除当前图形窗口显示的内容)172. EREFINE,NE1,NE2,NINC,LEVEL,DEPTH,POST,RETAIN(将单元附近的单元网格细化)173. ERESX,Key(控制单元积分点解的外推方式)Key=DEFA(线形材料单元节点解由积分点解外推得到)YES(节点解由积分点解外推得到)NO(节点解由积分点解拷贝得到)174. ERNORM,Key(定义是否进行误差估计)175. ERRANG,EMIN,EMAX,EINC(从文件读入单元数据)176. ESEL, Type, Item, Comp, VMIN, VMAX, VINC, KABS(选择单元子集)177. /ESHAPE,SCALE(显示单元形状)178. ESIZE,SIZE,NDIV(指定线划分单元的默认数目)179. ESLA, Type(选择已选面上的单元)180. ESLL, Type(选择已选线上的单元)181. ESLN, Type, EKEY, NodeType(选择已选节点上的单元)182. ESORT,Item,Lab,ORDER,KABS,NUMB(对单元数据指定新的排序方式)183. ESURF,XNODE,Tlab,Shape(在既有单元表面生成表面单元)184. ESYM,--,NINC,IEL1,IEL2,IEINC(镜像生成新单元:自动编号)185. ESYS,KCN(定义单元坐标系。
APDL换行与续行-APDL规定每行72个字符如果要写表达式A=C1+C2 (C1与C2都为表达式可以用B=C1A=B+C2将一行拆成两行来做但是如果不是表达式,而是输入一个命令参数过多的话,可以用续行命令RMORE,格式如下:RMORE, R7, R8, R9, R10, R11, R12这个命令每次也只能输入6个参数,如果多于6个,可以重复使用RMORE就可以输入13-18,19-24等等。
另外,于上面续行相应的是换行,一行命令太短可以使用多个命令共一行$”,没有双引号。
这样就可以将一行变成多行使。
:)换行符是“ANSYS常见术语/命令对照表Utility Menu实用菜单SAVE_DB 存储数据库RESUME_DB 恢复数据库Select Entity 选择实体Comp/Assembly 组元/集合Plot/Replot 画图/重新画图Pan,Zoom,Rotate… 平移,缩放,旋转…WorkPlane(WP) 工作平面Coordinate System(CS) 坐标系Macro 宏Preference… 优先设置…Preprocessor 前处理General Postproc 通用后处理TimeHist Postproc 时间历程后处理APDL ANSYS参数化设计语言Line Fillet 在两条线的过渡生成线Arbitrary 任意形状Cylinder 圆柱体Prism 棱柱体Cone 圆锥形Sphere 球形Polygon 多边形Stress 应力Strain 应变Displacement 位移DOF 自由度Von Mises(Stress) 平均应力Contour 等高线(图)Deformed/Undeformed shape 变形后/未变形的形状Results Summary 结果摘要Radiation Matrix 辐射矩阵Modeling 建模Meshing 划分网格Attribute 属性LS (Load Step) 载荷步ansys的常用命令介绍对ANSYS学习也有一个来月的时间了,可是还是什么都不会!郁闷!整理了一些ANS YS常用的命令;但深知自己的水平,还不敢保证完全正确;给大家一些参考,望指正:1. A,P1,P2,…,P17,P18(以点定义面)2. AADD,NA1,NA2,…NA8,NA9(面相加)3. AATT,MAT,REAL,TYPE,ESYS,SECN(指定面的单元属性)【注】ESYS为坐标系统号、SECN为截面类型号。
Aa,1,2,4,3(由关键点生成面,注意关键点的顺序不能乱)accat,na1,na2由多个面连结生成一个面,以便于体的映射网格划分。
详见lccatadd,加运算,只能对二维和三维图形用此命令,分为aadd和vaddaadd,注意与ovlap(搭接)命令的区别Acel,0,10,0(在y方向施加重力加速度,相当于考虑结构自重。
在模型上施加重力时,一般输入10或9.8,而不是-10或-9.8)aclear,all(删除与所选面相关的节点和单元),见kclearadele,na1,na2,ninc,1(删除所选择的面,na1表示要删除的起始面,na2表示要删除的终止面,ninc表示增量,1表示删除面及附在该面上而不依附于其它实体的线、关键点,此处为0时则仅删除面);删除所有选择的面时:adele,all,,,1;类似的还有kdele,ldele(只能删除没有划分网格的线段),ndele,edele等;Adrag,nl1,nl2,nl3,nl4,nl5,nl6,nlp1,nlp2,nlp3,nlp4,nlp5,nlp6由nl1…nl6沿着nlp1…nlp6扫掠生成面。
nl1…nl6相当于准线,nlp1…nlp6相当于母线。
如adrag,1,,,,,,2,3表示由线1沿着线2、3生成面aesize,all,27(指定面上划分单元大小,all表示对所有的面指定单元大小,也可以选择面的编号,27表示单元最大尺寸)AL,L1,L2,L3,L4,L5,L6,L7,L8,L9,L10此命令由已知的一组直线(L1,…L10)围绕成面(Area),至少须要3条线才能形成面,线段的号码没有严格的顺序限制,只要它们能完成封闭的面积即可。
同时若使用超过4条线去定义面时,所有的线必须在同一平面上,以右手定则来决定面积的方向。
如果L1为负号,则反向。
Paths:Main Menu>Preprocessor>Create>Arbitrary>By Linesallsel,all,all(选择所有实体类型,后面两个all为系统默认,可以省略;第二选项还可以为below,第三选项还可以volu、area、line、kp、elem、node。
ANSYS常用命令大全ANSYS是目前广泛应用于工程仿真领域的软件之一。
在使用ANSYS进行仿真分析时,熟练掌握ANSYS的常用命令是非常重要的。
下面是ANSYS常用命令的大全:文件操作•/CLEAR:清除内存中所有的ANSYS对象。
•/TITLE:定义模型的名称。
•/SAVE,file.ans:将模型保存到指定的文件中。
•/RESUME,file.ans:恢复保存的模型。
•/EXIT:退出ANSYS。
几何模型操作•PLANEXX,n:建立以全局坐标系为基准的平面。
•N,x,y,z:在坐标值为x,y,z的点处创建一个节点。
•LINE,n1,n2:创建两个节点n1,n2之间的线段。
•AREA,n1,n2,n3,...:创建由n1,n2,n3等节点构成的面。
•LSEL,all:将所有线段选中。
•ASEL,all:将所有面选中。
•VSOL,all:将所有体单元选中。
材料操作•MP,EX,1,100E9:定义弹性模量为100GPa的材料属性。
•MP,NUXY,1,0.3:定义泊松比为0.3的材料属性。
•MP,DENS,1,7800:定义密度为7800kg/m3的材料属性。
•MP,ALPX,1,1E-5:定义线膨胀系数为1E-5/℃的材料属性。
•ET,1,SOLID185:定义实体单元类型为SOLID185。
网格操作•SMESH,ON:启用网格自适应功能。
•SMRTSIZE,1E-6:设置最小网格尺寸为1E-6m。
•LMESH,all:将所有线段用有限元网格划分。
•AMESH,all:将所有面用有限元网格划分。
•VMESH,all:将所有实体用有限元网格划分。
模拟操作•SOLVE,LS:使用线性静力分析方法求解结果。
•SOLVE,NH,SUBSTEP,5:使用非线性静力分析方法,步长为5进行求解结果。
•ANTYPE,0:定义进行静力分析的类型。
•ANTYPE,1:定义进行瞬态分析的类型。
•ANTYPE,2:定义进行谐响应分析的类型。

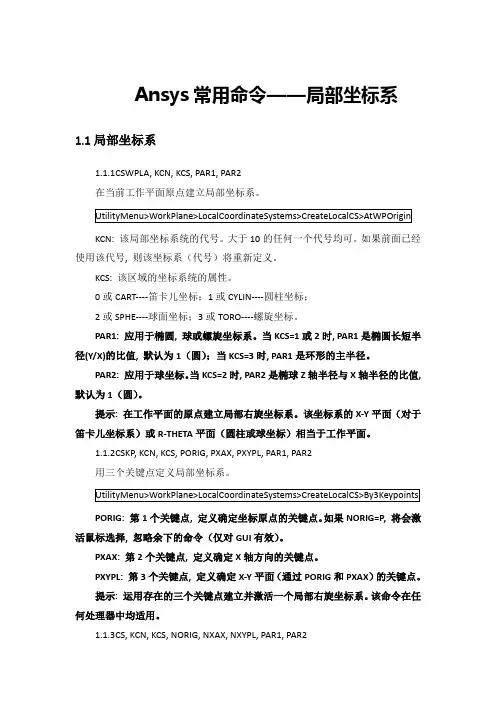

Ansys常用命令——局部坐标系1.1局部坐标系1.1.1CSWPLA, KCN, KCS, PAR1, PAR2在当前工作平面原点建立局部坐标系。
KCN: 该局部坐标系统的代号。
大于10的任何一个代号均可。
如果前面已经使用该代号, 则该坐标系(代号)将重新定义。
KCS: 该区域的坐标系统的属性。
0或CART----笛卡儿坐标;1或CYLIN----圆柱坐标;2或SPHE----球面坐标;3或TORO----螺旋坐标。
PAR1: 应用于椭圆, 球或螺旋坐标系。
当KCS=1或2时, PAR1是椭圆长短半径(Y/X)的比值, 默认为1(圆);当KCS=3时, PAR1是环形的主半径。
PAR2: 应用于球坐标。
当KCS=2时, PAR2是椭球Z轴半径与X轴半径的比值, 默认为1(圆)。
提示: 在工作平面的原点建立局部右旋坐标系。
该坐标系的X-Y平面(对于笛卡儿坐标系)或R-THETA平面(圆柱或球坐标)相当于工作平面。
1.1.2CSKP, KCN, KCS, PORIG, PXAX, PXYPL, PAR1, PAR2用三个关键点定义局部坐标系。
PORIG: 第1个关键点, 定义确定坐标原点的关键点。
如果NORIG=P, 将会激活鼠标选择, 忽略余下的命令(仅对GUI有效)。
PXAX: 第2个关键点, 定义确定X轴方向的关键点。
PXYPL: 第3个关键点, 定义确定X-Y平面(通过PORIG和PXAX)的关键点。
提示: 运用存在的三个关键点建立并激活一个局部右旋坐标系。
该命令在任何处理器中均适用。
1.1.3CS, KCN, KCS, NORIG, NXAX, NXYPL, PAR1, PAR2用三个节点定义局部坐标系。
NORIG: 第1个节点, 定义坐标系原点的节点。
如果NORIG=P, 将会激活图形选择, 余下的命令将会忽略(仅对GUI有效)。
NXAX: 第1个节点, 定义确定X轴方向的节点。
NXYPL: 第1个节点, 定义确定X-Y平面(通过NORIG和NXAX)的节点。
Aa,1,2,4,3(由关键点生成面,注意关键点的顺序不能乱)accat,na1,na2由多个面连结生成一个面,以便于体的映射网格划分。
详见lccatadd,加运算,只能对二维和三维图形用此命令,分为aadd和vaddaadd,注意与ovlap(搭接)命令的区别Acel,0,10,0(在y方向施加重力加速度,相当于考虑结构自重。
在模型上施加重力时,一般输入10或9.8,而不是-10或-9.8)aclear,all(删除与所选面相关的节点和单元),见kclearadele,na1,na2,ninc,1(删除所选择的面,na1表示要删除的起始面,na2表示要删除的终止面,ninc表示增量,1表示删除面及附在该面上而不依附于其它实体的线、关键点,此处为0时则仅删除面);删除所有选择的面时:adele,all,,,1;类似的还有kdele,ldele(只能删除没有划分网格的线段),ndele,edele等;Adrag,nl1,nl2,nl3,nl4,nl5,nl6,nlp1,nlp2,nlp3,n lp4,nlp5,nlp6由nl1…nl6沿着nlp1…nlp6扫掠生成面。
nl1…nl6相当于准线,nlp1…nlp6相当于母线。
如adrag,1,,,,,,2,3表示由线1沿着线2、3生成面aesize,all,27(指定面上划分单元大小,all表示对所有的面指定单元大小,也可以选择面的编号,27表示单元最大尺寸)AL,L1,L2,L3,L4,L5,L6,L7,L8,L9,L10此命令由已知的一组直线(L1,…L10)围绕成面(Area),至少须要3条线才能形成面,线段的号码没有严格的顺序限制,只要它们能完成封闭的面积即可。
同时若使用超过4条线去定义面时,所有的线必须在同一平面上,以右手定则来决定面积的方向。
如果L1为负号,则反向。
Paths:Main Menu>Preprocessor>Create>Arbitrary>By Linesallsel,all,all(选择所有实体类型,后面两个all为系统默认,可以省略;第二选项还可以为below,第三选项还可以volu、area、line、kp、elem、node。
一、定义材料号及特性mp,lab,mat,co, c1,…….c4 lab:待定义的特性项目(e x,alp x,ref t,prx y,nux y,gxy,mu,d ens)ex: 弹性模量n uxy:小泊松比alpx:热膨胀系数 ref t: 参考温度 re ft: 参考温度p rxy:主泊松比gxy:剪切模量mu: 摩擦系数d ens:质量密度mat:材料编号(缺省为当前材料号)c 材料特性值,或材料之特性,温度曲线中的常数项c1-c4:材料的特性-温度曲线中1次项,2次项,3次项,4次项的系数二、定义DP材料:首先要定义EX和泊松比:M P,EX,MAT,…… MP,NUXY,MAT,……定义DP材料单元表(这里不考虑温度):TB,DP,M AT进入单元表并编辑添加单元表:TB DATA,1,C TBDAT A,2,ψ TBD ATA,3,…… 如定义:E X=1E8,NUXY=0.3,C=27,ψ=45的命令如下:MP,EX,1,1E8 MP,NU XY,1,0.3 TB,DP,1T BDATA,1,27TBD ATA,2,45这里要注意的是,在前处理的最初,要将角度单位转化到“度”,即命令:*afu n,deg三、单元生死载荷步!第一个载荷步TI ME,... !设定时间值(静力分析选项)N LGEOM,ON !打开大位移效果NROPT,FULL !设定牛顿-拉夫森选项ESTIF,...!设定非缺省缩减因子(可选)ESE L,... !选择在本载荷步中将不激活的单元EKILL,...!不激活选择的单元ESE L,S,L IVE !选择所有活动单元NSLE,S !选择所有活动结点NSEL,INVE!选择所有非活动结点(不与活动单元相连的结点)D,A LL,AL L,0 !约束所有不活动的结点自由度(可选)NSEL,ALL!选择所有结点ESEL,ALL !选择所有单元D,...!施加合适的约束F,... !施加合适的活动结点自由度载荷SF,... !施加合适的单元载荷BF,... !施加合适的体载荷S AVE SOLV E请参阅TIM E,NLG EOM,N ROPT,ESTIF,ESEL,EKIL L,NSL E,NSE L,D,F,SF和B F命令得到更详细的解释。
451. RSTAT(给出模型单元、节点的信息)452. RSYS,KCN(定义结果坐标系)453. RTHICK,Par,ILOC,JLOC,KLOC,LLOC(对某些板壳单元定义不同的厚度)454. RTIMST(获得求解时间估算值)455. RWFRNT(估计内存要求)456. SABS,Key(单元表中数据是否取绝对值)457. SADD,LabR,Lab,Lab2,FACT1,FACT2,CONST(对单元表中两列数据项进行加运算)458. SALLOW,STRS1,STRS2,STRS3,STRS4,STRS5,STRS6(定义允许应力值)459. SBCTRAN(将实体模型中的所有边界条件转换到有限元模型)460. SDELETE,SFRIST,SLAST,SINC,KNOCLEAN(删除截面类型)461. SECDATA,V AL1,V AL2,…,V AL9,V AL10(定义截面几何数据)462. SECNUM,SECID(指定横截面)463. SECOFFSET,Location,OFFSET1,OFFSET2,CG-Y,CG-Z,SH-Y,SH-Z(指定单元节点在截面上的位置)464. SECPLOT,SECID,V AL1,V AL2(图形显示截面)465. SECREAD,Fname,Ext,--,Option(读入截面文件)466. SECTYPE,SECID,Type,Subtype,Name,REFINEKEY(选择截面类型:共11种)467. SECWRITE,Fname,Ext,--,ELEM_TYPE(将截面节点及单元信息保存到.sec文件中)468. SEDLIST,Sename,KOPT(列表显示超单元的自由度解)469. /SEG,Lvabel,Aviname,DELAY(将图象数据存储在本地)/SEG,MULTI,Aviname,DELAY(定义保存图形序列到独立的图形段)/SEG,OFF(关闭捕捉图片函数)/SEG,STAT(查看图形段状态)/SEG,DELE(删除图形段)470. SENERGY,OPT,ANTYPE(确定存储的磁能或共轭能量)471. SET,Lstep,SBSTEP,FACT,KIMG,TIME,ANGLE,NSET(读入载荷结果数据)472. SEXP,LabR,Lab1,Lab2,EXP1,EXP2(对单元表中两列数据项进行幂运算及乘法运算)473. SF,Nlist,Lab,V ALUE,V ALUE2(在节点上施加面载荷)474. SFA,AREA,LKEY,Lab,V ALUE,V ALUE2(在面上施加面载荷)475. SFACT,TYPE(对安全系数种类进行定义)476. SFADELE,AREA,LKEY,Lab(删除面上的面载荷)477. SFALIST,AREA,Lab(列表显示面上的面载荷)478. SFBEAM,ELEM,LKEY,Lab,V ALI,V ALJ,V AL2I,V AL2J,IOFFS,JOFFS(在梁上定义分布载荷)【注】ELEM为分布载荷的施加单元名,如果为P,则在图形界面中选取;LKEY默认值为1。
479. SFCALC,LabR,LabS,LabT,TYPE(计算安全系数)480. SFCUM,Oper,FACT,FACT2(设置面载荷施加方式)481. SFDELE,Nlist,Lab(删除节点上的面载荷)482. SFE,ELEM,LKEY,Lab,KV AL,V AL1,VAL2,V AL3,V AL4(分布力作用单元上)483. SFEDELE,NODE,LKEY,Lab(删除单元上的面载荷)484. SFELIST,ELEM,Lab(列表显示单元上的面载荷)485. SFGRAD,Lab,SLKCN,Sldir,SLZER,SLOPE(指定面载荷的梯度)486. SFL,LINE,Lab,V ALI,V ALJ,VAL2I,V AL2J(在线上施加面载荷)487. SFLDELE,Line,Lab(删除线上的面载荷)488. SFLIST,NODE,Lab(列表显示节点上的面载荷)489. SFLLIST,LINE,Lab(列表显示线上的面载荷)490. SFSCALE,Lab,FACT,FACT2(按比例缩放面载荷)491. SFTRAN(将实体模型中的面载荷转化到有限元模型中)492. /SHADE,WN,TYPE(指定表面明暗类型)493. SHPP,Lab,V ALUE1,V ALUE2(单元形状检查)SHPP,ON,V ALUE1(设置个别形状检查)SHPP,SUMMARY(查看形状检查结果)SHPP,STATUS(查看形状检查参数设置)SHPP,MODIF,V ALUE1,V ALUE2(改变形状参数限制)494. SHRINK,RATIO(收缩显示)495. SLIST,SFRIST,SLAST,SINC,Details,Type(列表显示截面)496. SMAX,LabR,Lab,Lab2,FACT1,FACT2(比较并存储两列数据项中较大值)497. SMIN,LabR,Lab,Lab2,FACT1,FACT2(比较并存储两列数据项中较小值)498. SMRTSIZE,SIZLVL,FAC,EXPND,TRANS,ANGL,ANGH,GRATIO,SMHLC,SMANC,MXITR,SPRX(定义自动分网参数)499. SMULT,LabR,Lab1,Lab2,FACT1,FACT2(对单元表中两列数据项进行乘法运算)500. /SOLU(进入求解器单元)501. SOLVE(开始求解)502. SPARM,Porti,Portj(计算同轴波导或TE10模式激励矩形波导的两端口间的散射系数)503. SPH4,XCENTER,YCENTER,AD1,RAD2(工作平面任意位置生成球体或空心球体)504. SPH5,XEDGE1,YEDGE1,XEDGE2,YEDGE2(以两点确定的直径生成球体)505. SPHERE,RAD1,RAD2,THETA1,THETA2(以原点为中心生成球体或空心球体)506. SPLINE,P1,P2,P3,P4,P5,P6,XV1,YV1,ZV1,XV6,YV6,ZV6(生成分段样条曲线)507. SPOINT,NODE,X,Y,Z(计算某点的力矩和)508. /SSCALE,WN,SMULT(定义等值线的外形)509. SSUM(计算并打印单元表中每列之和)510. STAT(显示数据库设置状态)511. /STITLE,NLINE,Title(定义列表的副标题)512. SUBSET,Lstep,SBSTEP,FACT,KIMG,TIME,ANGLE,NSET(读入载荷结果数据)513. SUMTYPE,Label(指定载荷工况组合时的应力类型)514. TALLOW,TEMP1,TEMP2,TEMP3,TEMP4,TEMP5,TEMP6(定义允许应力值相应的温度)515. TB,Lab,MA T,NTEMP,NPTS,TBOPT,EOSOPT(在非线性材料属性或特殊单元输入中激活一单元表格)516. TBDATA,STLOC,C1,C2,C3,C4,C5,C6(定义单元表格中的数据)517. TBLIST,Lab,MAT(列表显示材料非线性特性)518. TBPLOT,Lab,MA T,TBOPT,TEMP,SEGN(图形显示非线性材料的应力-应变曲线)519. TBPT, oper, x,y(在应力-应变曲线上定义一个点)【注】oper: defi 定义一个点dele 删除一个点x,y:坐标520. TCHG,ELEM1,ELEM2,ETYPE2(将四面体退化单元转化为非退化单元)521. TIME,TIME(通过时间定义载荷步)522. TIMP,ELEM,CHGBND,IMPLEVEL(对不附属于体的四面体单元进行改进)523. /TLABEL,XLOC,YLOC,Text(使用文字注释)524. TOFFST,VALUE(选择温度的单位)525. TORQ2D(计算磁场中物体上的扭矩)526. TORQC2D,RAD,NUMN,LCSYS(计算磁场中物体上环行路径的扭矩)527. TORQSUM,Cnam1,Cnam2,…,Cnam8,Cnam9(对2-D平面问题中单元上的电磁麦克斯韦和虚功扭矩求和)528. TORUS,RAD1,RAD2,RAD3,THETA1,THETA2(生成环体)【注】RAD1,RAD2,RAD3中最大直径为主半径,最小为内半径,中间值为外半径。
529. TRANSFER,KCNTO,INC,NODE1,NODE2,NINC(将节点模式转换到另一坐标系中)530. TREF,TREF(定义参考温度)531. /TRIAD,Lab(控制是否显示整体坐标系标志,并对其位置进行定义)【注】Lab=ORIG(在原点显示坐标系)、OFF(关闭显示)、LBOT(在左下角显示坐标系)、RBOT(在右下角显示坐标系)、LTOP(在左上角显示坐标系)、RTOP(在右上角显示坐标系)。
532. /TRLCY,Lab,TLEVEL,N1,N2,NINC(透明显示)533. TRPDEL,NTRP1,NTRP2,TRPINC(删除轨迹点)534. TRPLIS,NTRP1,NTRP2,TRPINC(列表显示轨迹点信息)535. TRPOIN,X,Y,Z,VX,VY,VZ,CHRG,MASS(定义粒子流轨迹上的点)536. TRTIME,TIME,SPACING,OFFSET,SIZE,LENGTH(定义流动轨迹时间间隔)537. /TSPEC,TCOLOR,TSIZE,TXTHIC,PANGLE,IANGLE(定义文字标注属性)538. TUNIF,TEMP(定义结构中所有节点的温度)。
