简易电子计量秤摘要本设计给出了以MSP430混合信号单片机为核心的低功耗电子秤的设计方案.整个系统包括电阻应变片电桥模块,差模信号放大模块,A/D转换模块,段式LCD显示模块.应变片电桥将所称物体的重量转换为电压量,仪表运放和高精度运放分别完成电桥电压的双端到单端转换和后级放大,A/D转换器将放大后的电压信号转换为数字量传送给MSP430单片机,经软件控制计算后送LCD 显示。

关键词:电子秤应变片仪表运放 MSP430 低功耗.一、系统设计1.1任务要求根据下面框图设计一简易的电子计量秤通过单片机的最小系统和软件控制，并通过显示器显示出来。

基本要求：1、称重范围：最小称量：10g 最大称量：5Kg感量（单位）：Kg 解析量：10g2、测量相对误差：≤±1%3、使用750mA(3.6V)的锂电池供电，持续工作时间大于一年；且具有自动待机功能;4、4位数码显示不能使用集成一体化压力传感器;5、成本控制在100元人民币以下;发挥部分：1尽量延长工作时间（大于一年）；2、提高测量精度（≤±5%）；3、采用交直流两种设计, 交流优先。

1.2 方案论证与设计方案设计1.2.1称重传感器方案方案一:采用分立式电阻应变片重物使电阻应变片产生弹性形变从而改变其阻值,通过阻值的变化即可得到重量的变化.分立式应变片的优点是价格较低廉,选择范围灵活.但是现有条件下难以得到能和应变片阻抗相匹配的桥臂电阻,并且温度系数也无法匹配,而且安装十分复杂.方案二:采用集成称重传感器称重传感器实际上也是用分立应变片制成,但是厂商已经将其配成平衡电桥,作为使用者就免去了粘贴,安装,和电桥平衡的调整等极其复杂的过程.对于以上两种方案,考虑到方案一在现有条件下可实现性很低,故采用第二种方案,即集成称重传感器.1.2.2 电阻变换方案方案一:采用恒流源应变片的电阻变化并不能直接测量,必须转化为电压等可测量的量,此方案采用恒流源驱动应变片,由于电流恒定,因此电阻的变化将直接导致电阻上的压降的变化.缺点是恒流源的显著的温度漂移,成本高.方案二:采用不平衡电桥由图可知,电桥简单的将电阻的变化转化为电压的变化.并且通过匹配桥臂电阻,可以使温度漂移相互抵销.综合考虑两种方案,第二种方案更加简洁精确,容易制作成本低廉,故采用电桥变换方案.1.2.3 信号放大方案方案一:由高精度低漂移运算放大器构成差动放大器差动放大器具有高输入阻抗，增益高的特点，可以利用普通运放(如OP07)做成一个差动放大器。

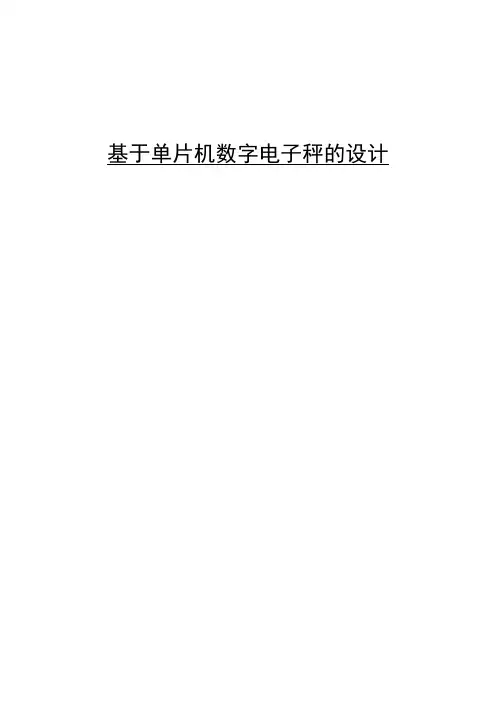

基于单片机数字电子秤的设计摘要电子秤是将检测与转换技术、计算机技术、信息处理、数字技术等技术综合一体的现代新型称重仪器。

它与我们日常生活紧密结合成为一种方便、快捷、称量精确的工具，广泛应用于商业、工厂生厂、集贸市场、超市、大型商场、及零售业等公共场所的信息显示和重量计算。

电子秤的基本工作原理：作用于物体上的重力使称重传感器的弹性体上的应变片所组成的惠斯登电桥产生了0~25mV左右的传感器信号（信号的大小与重量成正比），经过模拟信号放大器将传感信号放大为0~3V左右，再经过模拟转换电路将模拟电压转换为内码数字。

最后，经过单片机控制单价设置，金额运算，各种参量送显，通过显示器显示出重量、金额、单价等数据。

本系统针对电子称的自动称重、数据处理等进行了设计和制作。

为了阐明用单片机是如何对采样数据进行处理，对数据的采集和转换、计算问题进行了研究，讨论了单片机控制系统中关键的计算问题。

本文在给出智能电子称硬件设计的基础上，详细分析了电子称的软件控制方法。

单片机控制的电子称结构简单，成本低廉，深受人们的喜爱，本文将对此进行详细讨论。

关键词：电子称；单片机；称重传感器；放大器；A/D转换AbstractElectronic scales is will detection and conversion technology, computer technology and information processing, digital technology integrated a modern new weighing apparatus. It and our daily life closely as a convenient, quick, weighing precise tools, widely used in business, factory born factory, market fair, supermarkets and large shopping mall, and retail and other public places information display and weight calculation.The basic skills of electronic scales for principle: in the role of the gravity of the object to the weighing transducer of elastomer strain gauge of hui sterns bridge produce 0 ~ 25m V or so sensor signal (signal is proportional to the size and weight), after the analog signal amplifier will sensing amplification is 0 ~ 3 V or so, again by simulation of transform circuit simulation for code voltage digital. Finally, after a single-chip microcomputer control unit price setting, amount operation, all kinds of parameters to show, through the display shows, unit price and amount of weight and data.This system for electronic says the automatic weighing, data processing, design and production. To illustrate how by single chip for sampling data processing, data acquisition and the conversion, calculation problem discussed, the single chip microcomputer control system of the calculation problem of the key. In this paper are intelligent electronic says hardware design, and on the basis of the detailed analysis of the electronic says software control method. Single chip microcomputer control electronic says simple structure, low cost, very popular, it would be this paper discussed in details.Keywords：electronic scale; MCU; Load sensor；amplifier；A/D commutato r目录前言 (4)第一章电子称的工作原理 (5)第一节电子称的元器件 (5)第二节称重器的工作原理 (5)第三节系统总体设计方案比较与论证 (5)第二章电子秤各个电路的选择 (7)第一节传感器 (7)第二节放大器 (9)第三节信号转换 (11)第四节键盘控制 (12)第五节LCD显示 (13)第六节单片机 (13)第三章电子秤的具体设计 (16)第一节传感器 (16)第二节放大器 (18)第三节信号转换 (19)第四节键盘输入 (19)第五节 LCD显示 (20)第六节电源选择 (20)第七节单片机选择 (20)第四章软件的设计 (21)设计总结及心得 (25)致谢 (26)参考文献 (27)附录 (28)前言物品称量是市场交易中很基本的活动, 是商业领域最基本的衡具。

目录摘要 (1)ABSTRACT...................................................... 错误！未定义书签。

1绪论......................................................... 错误！未定义书签。

2系统方案论证与选型 . (4)2.1 控制器部分 (5)2.2 数据采集部分 (5)2.2.1传感器的选择 (5)2.2.2放大电路选择 (8)2.2.3A/D转换器的选择 (11)2.2.4键盘处理部分方案论证 (12)2.3显示电路部分的选择 (13)2.4超量程报警部分选择 (13)3硬件电路设计 (14)3.1 AT89S52的最小系统电路 (15)3.1.1单片机芯片AT89S52介绍 (15)3.1.2.单片机管脚说明 (16)3.1.3 AT89S52的最小系统电路构成 (18)3.2 电源电路设计 (18)3.3 数据采集部分电路设计 (19)3.3.1 传感器和其外围以及放大电路设计 (19)3.3.2 A/D转换芯片与AT89S52单片机接口电路设计 (22)3.3.3 测量算法 (25)3.4显示电路与AT89S52单片机接口电路设计 (25)3.5键盘电路与AT89S52单片机接口电路设计 (27)3.6报警电路的设计 (29)4系统软件设计 (29)4.1主程序设计 (30)4.2 子程序设计 (31)4.2.1 A/D转换启动及数据读取程序设计 (31)4.2.2数制转换子程序设计 (31)4.2.3显示子程序设计 (33)4.2.4 键盘扫描子程序的设计 (33)4.2.5报警子程序的设计 (35)设计总结 (36)致谢 ........................................................ 错误！未定义书签。

参考文献. (37)附录 (38)基于单片机的电子秤设计摘要随着微电子技术的应用，市场上使用的传统称重工具已经满足不了人们的要求。

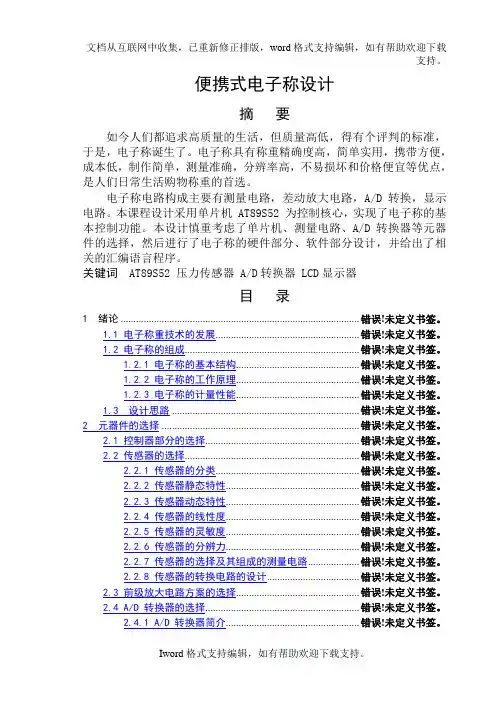

便携式电子称设计摘要如今人们都追求高质量的生活，但质量高低，得有个评判的标准，于是，电子称诞生了。

电子称具有称重精确度高，简单实用，携带方便，成本低，制作简单，测量准确，分辨率高，不易损坏和价格便宜等优点，是人们日常生活购物称重的首选。

电子称电路构成主要有测量电路，差动放大电路，A/D转换，显示电路。

本课程设计采用单片机 AT89S52 为控制核心，实现了电子称的基本控制功能。

本设计慎重考虑了单片机、测量电路、A/D转换器等元器件的选择，然后进行了电子称的硬件部分、软件部分设计，并给出了相关的汇编语言程序。

关键词 AT89S52 压力传感器 A/D转换器 LCD显示器目录1 绪论 ............................................................................................. 错误!未定义书签。

1.1 电子称重技术的发展........................................................ 错误!未定义书签。

1.2 电子称的组成.................................................................... 错误!未定义书签。

1.2.1 电子称的基本结构................................................ 错误!未定义书签。

1.2.2 电子称的工作原理................................................ 错误!未定义书签。

1.2.3 电子称的计量性能................................................ 错误!未定义书签。

1.3 设计思路 ......................................................................... 错误!未定义书签。

目录引言................................................................ - 1 -第一章系统地组成及工作原理....................................... - 2 -1.1 系统地组成.................................................... - 2 - 1.2系统地工作原理................................................ - 3 -第二章系统硬件设计............................................... - 4 -2.1主控芯片STC89C52单片机基本系统................................. - 4 -2.1.1 STC89C52单片机性能介绍................................... - 4 -2.1.2 STC89C52单片机引脚功能................................... - 4 -2.1.3 复位电路 ................................................. - 5 -2.1.4 晶振电路 ................................................. - 6 -2.2 A/D转换芯片HX711接口电路地设计................................ - 6 -2,2.1 HX711引脚功能............................................ - 7 -2.2.2 HX711管脚说明............................................ - 8 -2.3 压电传感器地设计 .............................................. - 12 -2.3.1 应变式电阻传感器 ......................................... - 12 -2.3.2 应变片式电阻传感器地结构和原理 ........................... - 12 -2.3.3 全桥测量电路 ............................................. - 13 -2.4 显示电路设计 .................................................. - 14 -2.4.1 LCD1602命令及时序......................................... - 17 -2.5 键盘输入...................................................... - 19 -第三章系统软件设计.............................................. - 20 -3.1 C语言在单片机中地应用........................................ - 20 -3.2 系统主程序流程图 ............................................. - 21 -3.3 子程序设计.................................................... - 22 -3.3.1 A/D数据采集子程序........................................ - 22 -3.3.2 显示子程序 ............................................... - 22 -3.3.3 键盘扫描子程序 ............................................ - 23 -第四章系统地调试................................................. - 24 -4.1 AD值反向转换重力值地参数计算.................................. - 24 -4.2 误差分析...................................................... - 24 -总结............................................................... - 25 -致谢............................................................... - 25 -参考文献........................................................... - 26 -附录1 系统原理图 ....................................... 错误!未定义书签。

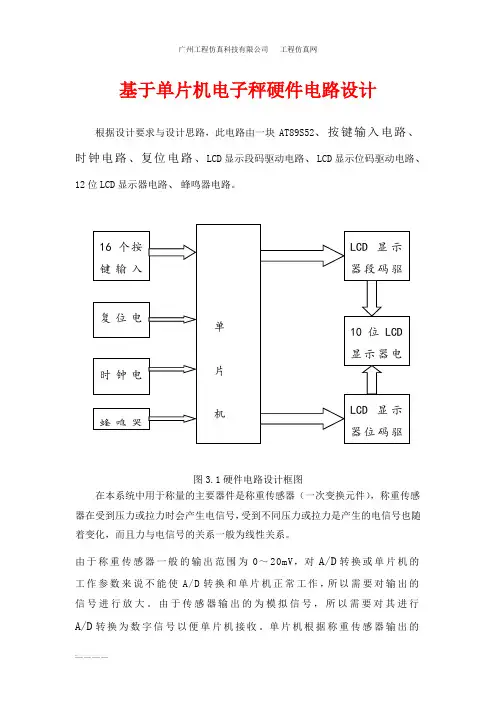

基于单片机电子秤硬件电路设计根据设计要求与设计思路，此电路由一块AT89S52、按键输入电路、时钟电路、复位电路、LCD显示段码驱动电路、LCD显示位码驱动电路、12位LCD显示器电路、蜂鸣器电路。

图3.1硬件电路设计框图在本系统中用于称量的主要器件是称重传感器（一次变换元件），称重传感器在受到压力或拉力时会产生电信号，受到不同压力或拉力是产生的电信号也随着变化，而且力与电信号的关系一般为线性关系。

由于称重传感器一般的输出范围为0～20mV，对A/D转换或单片机的工作参数来说不能使A/D转换和单片机正常工作，所以需要对输出的信号进行放大。

由于传感器输出的为模拟信号，所以需要对其进行A/D转换为数字信号以便单片机接收。

单片机根据称重传感器输出的电信号和速度传感器输出的速度信号计算出物体的重量。

在本系统中，硬件电路的构成主要有以下几部分： AT89C52的最小系统构成、电源电路、数据采集、人-机交换电路等。

3.1 AT89S52的最小系统电路3.1.1单片机芯片AT89S52介绍单片机采用MCS-51系列单片机。

由ATMEL公司生产的AT89S52是一种低功耗、高性能CMOS8位微控制器，具有8K 在系统可编程Flash 存储器。

使用Atmel 公司高密度非易失性存储器技术制造，与工业80C51产品指令和引脚完全兼容。

在单芯片上，拥有灵巧的8 位CPU 和在线系统可编程Flash，使得AT89S52为众多嵌入式控制应用系统提供高灵活、有效的解决方案。

AT89S52具有以下标准功能： 8k字节Flash，256字节RAM，32 位I/O 口线，看门狗定时器，2 个数据指针，三个16 位定时器/计数器，一个6向量2级中断结构，全双工串行口，片内晶振及时钟电路。

空闲模式下，CPU停止工作，允许RAM、定时器/计数器、串口、中断继续工作。

掉电保护方式下，RAM内容被保存，振荡器被冻结，单片机一切工作停止，直到下一个中断或硬件复位为止。

毕业设计-基于单片机的电子称设计第1章绪论1.1引言在我们生活中经常都需要测量物体的重量，于是就用到秤，但是随着社会的进步、科学的发展，我们对其要求操作方便、易于识别。

随着计量技术和电子技术的发展，传统纯机械结构的杆秤、台秤、磅秤等称量装置逐步被淘汰，电子称量装置电子秤、电子天平等以其准确、快速、方便、显示直观等诸多优点而受到人们的青睐。

电子秤向提高精度和降低成本方向发展的趋势引起了对低成本、高性能模拟信号处理器件需求的增加。

通过分析近年来电子衡器产品的发展情况及国内外市场的需求，电子衡器总的发展趋势是小型化、模块化、集成化、智能化；其技术性能趋向是速率高、准确度高、稳定性高、可靠性高；其功能趋向是称重计量的控制信息和非控制信息并重的“智能化”功能；其应用性能趋向于综合性和组合性。

1.2 选题背景和意义称重技术自古以来就被人们所重视，作为一种计量手段，广泛应用于工农业、科研、交通、内外贸易等各个领域，与人民的生活紧密相连。

电子秤是电子衡器中的一种，衡器是国家法定计量器具，是国计民生、国防建设、科学研究、内外贸易不可缺少的计量设备，衡器产品技术水平的高低，将直接影响各行各业的现代化水平和社会经济效益的提高。

称重装置不仅是提供重量数据的单体仪表，而且作为工业控制系统和商业管理系统的一个组成部分，推进了工业生产的自动化和管理的现代化，它起到了缩短作业时间、改善操作条件、降低能源和材料的消耗、提高产品质量以及加强企业管理、改善经营管理等多方面的作用。

称重装置的应用已遍及到国民经济各领域，取得了显著的经济效益。

电子秤是称重技术中的一种新型仪表，广泛应用于各种场合。

电子秤与机械秤比较有体积小、重量轻、结构简单、价格低、实用价值强、维护方便等特点，可在各种环境工作，重量信号可远传，易于实现重量显示数字化，易于与计算机联网，实现生产过程自动化，提高劳动生产率。

例如标签秤在超市中的应用已经是耳闻目睹的了。

一张小小的标签包含着：品名、价格、重量等，一一列表在这小小的电子标签上。

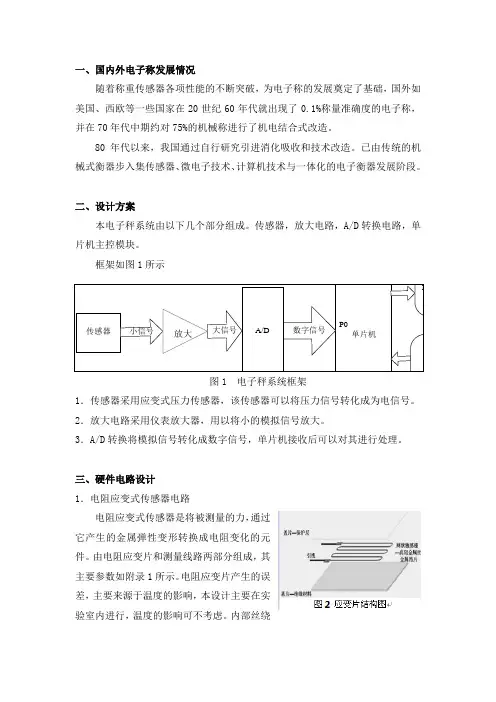

一、国内外电子称发展情况随着称重传感器各项性能的不断突破，为电子称的发展奠定了基础，国外如美国、西欧等一些国家在20世纪60年代就出现了0.1%称量准确度的电子称，并在70年代中期约对75%的机械称进行了机电结合式改造。

80年代以来，我国通过自行研究引进消化吸收和技术改造。

已由传统的机械式衡器步入集传感器、微电子技术、计算机技术与一体化的电子衡器发展阶段。

二、设计方案本电子秤系统由以下几个部分组成。

传感器，放大电路，A/D 转换电路，单片机主控模块。

2．放大电路采用仪表放大器，用以将小的模拟信号放大。

3．A/D 转换将模拟信号转化成数字信号，单片机接收后可以对其进行处理。

三、硬件电路设计 1．电阻应变式传感器电路电阻应变式传感器是将被测量的力，通过它产生的金属弹性变形转换成电阻变化的元件。

由电阻应变片和测量线路两部分组成，其主要参数如附录1所示。

电阻应变片产生的误差，主要来源于温度的影响，本设计主要在实验室内进行，温度的影响可不考虑。

内部丝绕式应变片结构图如下图2所示。

当贴有电阻应变片的弹性平衡梁受到载荷Ｆ作用时，电阻应变片Ｒ1和Ｒ3受到拉伸作用，阻值增加；Ｒ2和Ｒ4受到压缩作用，阻值减小，电桥失去平衡，产生的不平衡电压Ｕ 的大小与所受作用力Ｆ成正比。

电桥的输出电压反映了电阻应变片相应的受力状态。

电桥电路如图3所示。

电桥电路是最常用的非电量电测电路中的一种，当电桥平衡时，桥路对臂电阻乘积相等，电桥输出为零，在桥臂四个电阻R1、R2、R3、R4 中，电阻的相对变化率分别为△R1/ R1、△R2/ R2、△R3/ R3、△R4/ R4 ，当使用一个应变片时，RRR ∆=Σ；当二个应变片组成差动状态工作，则有R R2R ∆=Σ；用四个应变片组成二个差动对工作，且R1= R2= R3= R4=R ，RR 4R ∆=Σ。

当电桥后面接放大器时，放大器的输入阻抗都很高，比电桥的输出电阻大很多，因此可以把电桥输出端看成是开路。

基于单片机电子秤硬件电路设计根据设计要求与设计思路，此电路由一块AT89S52、按键输入电路、时钟电路、复位电路、LCD显示段码驱动电路、LCD显示位码驱动电路、12位LCD显示器电路、蜂鸣器电路。

图3.1硬件电路设计框图在本系统中用于称量的主要器件是称重传感器（一次变换元件），称重传感器在受到压力或拉力时会产生电信号，受到不同压力或拉力是产生的电信号也随着变化，而且力与电信号的关系一般为线性关系。

由于称重传感器一般的输出范围为0～20mV，对A/D转换或单片机的工作参数来说不能使A/D转换和单片机正常工作，所以需要对输出的信号进行放大。

由于传感器输出的为模拟信号，所以需要对其进行A/D转换为数字信号以便单片机接收。

单片机根据称重传感器输出的电信号和速度传感器输出的速度信号计算出物体的重量。

在本系统中，硬件电路的构成主要有以下几部分： AT89C52的最小系统构成、电源电路、数据采集、人-机交换电路等。

3.1 AT89S52的最小系统电路3.1.1单片机芯片AT89S52介绍单片机采用MCS-51系列单片机。

由ATMEL公司生产的AT89S52是一种低功耗、高性能CMOS8位微控制器，具有8K 在系统可编程Flash 存储器。

使用Atmel 公司高密度非易失性存储器技术制造，与工业80C51产品指令和引脚完全兼容。

在单芯片上，拥有灵巧的8 位CPU 和在线系统可编程Flash，使得AT89S52为众多嵌入式控制应用系统提供高灵活、有效的解决方案。

AT89S52具有以下标准功能： 8k字节Flash，256字节RAM，32 位I/O 口线，看门狗定时器，2 个数据指针，三个16 位定时器/计数器，一个6向量2级中断结构，全双工串行口，片内晶振及时钟电路。

空闲模式下，CPU停止工作，允许RAM、定时器/计数器、串口、中断继续工作。

掉电保护方式下，RAM内容被保存，振荡器被冻结，单片机一切工作停止，直到下一个中断或硬件复位为止。

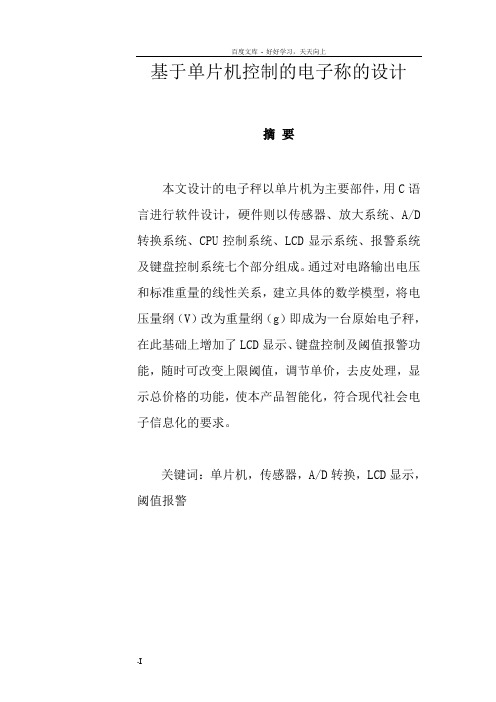

基于单片机控制的电子称的设计摘要本文设计的电子秤以单片机为主要部件，用C语言进行软件设计，硬件则以传感器、放大系统、A/D 转换系统、CPU控制系统、LCD显示系统、报警系统及键盘控制系统七个部分组成。
