内墙薄抹灰工艺流程详解ppt课件

32
精品ppt
六、工作面要求
6.12 烟道、水电管井也须贴饼，每面不少于4个点。
33
精品ppt
六、工作面要求
6.13 墙体阴阳角处须设灰饼。
34
精品ppt
六、工作面要求
6.14 门窗洞口墙垛阳角两侧须设灰饼。
35
精品ppt
六、工作面要求
6.15 墙面采用机械喷浆。喷浆前一天，必须充分洒水阴透墙面。
58
精品ppt
七、内墙抹灰施工方法
7.19 楼层施工通道阳角采用夹板或硬纸板进行保护
阳角防护
59
精品ppt
七、内墙抹灰施工方法
7.20 内墙抹灰完成后，如设计无内墙批白，应在如下部位做内墙抹灰修饰 带或修饰块： 1、内阳角部位，修饰带宽80mm； 2、门窗洞口阳角部位，修饰带宽80mm，门窗安装面修饰带宽同墙厚； 3、电盒、电箱、线盒周围，修饰带宽50mm。 4、踢脚线处，修饰带高120mm。 5、墙面空鼓开裂处，修补后做抹灰修饰块，大小应覆盖修复区域。
2
表面平整度
3
阴阳角方正
4
分隔条（缝） 垂直度
5
墙裙、勒脚 上口直线度
门窗洞口尺 6 寸允许偏
差
度允许偏3mm 度允许偏3mm 度允许偏3mm 允许偏差2mm
0 ＋3mm
用垂直检测尺 检查
墙、柱阴阳角处或阴阳角外 200mm 处，中间每隔3米检查 一处，并做好检查位置标记(长 度大于1.5 米的不少于3 处）。
抹灰施工工艺标准
1
精品ppt
目录
一、抹灰质量标准 二、主要机械设备及工具 三、原材料 四、 五、施工准备 六、工作面要求
七、内墙抹灰施工方法 八、质量检查、修补 九、文明施工 十、绿色施工

交底未吃透
ppt课件
22
防止措施
1、抹灰厚度不足10mm，严禁先抹灰，后修补；
2、严禁在砂浆中加“石灰王”“砂浆王”等砂浆塑化剂；
3、300宽钢网，居中挂设；
4、满挂耐碱玻纤网，砂浆初凝前，见格不见网；
两
5、3根以上线管槽、C20细石砼、加强网、抹灰；
防
6、施工洞口、门窗洞口、后置箱体洞口处，应增设200mm宽的加强网
4.★方正性
[0，10]mm
同一户选取2个墙面 （1）同一面墙作为1个实测区，累计实测实量10 个实测区。 （2）每套房同层内必须设置一条方正控制基准线（尽量通长设置，降低引测误差），且同一套房同层内的 各测区（即各房间）必须采用此方正控制基准线，然后以此为基准，引测至各测区（即各房间）； （3）砌筑前距墙体30－60cm 范围内弹出方正度控制线，并做明显标识和保护。 （4） 在同一测区内，实测前需用5米卷尺或激光扫平仪对弹出的两条方正度控制线，以短边墙为基准进行 校核，无误后采用激光扫平仪打出十字线或吊线方式，沿长边墙方向分别测量3个位置（两端和中间）与控 制线之间的距离。选取3个实测值之间的极差，作为判断该实测指标合格率的1个计算点。如该套房无方正
内墙抹灰质量控制要点
目录
前期施工条件准备
工艺流程
质量缺陷分析、防止措施、成品保护
巡检评分办法
ppt课件
2
前期施工条件准备
1、抹灰部位的主体结构均已检查合格；需要预埋的管道安装完成，并经检查合格；各楼层拉毛、 挂网、打点（灰饼）经过甲方及监理单位检查合格。 2、将混凝土墙等突出部分凿平，对蜂窝、麻面、露筋、疏松部位等凿到实处，并用水泥砂浆分层 补平，把外露的钢筋头、铁丝条等清除掉。 3、对于加气混凝土砌块墙面，应提前两天进行浇水，每天两遍以上。 4、各栋高层开始抹灰前均要求做好抹灰样板间，尤其注意要求分层抹灰施工，经检查达到优良标 准后，正式抹灰施工。 5、图纸深化。（抹灰控制线图、灰饼布置图）

洞口周边预留 10cm不抹灰
施工洞口、门窗洞口、后置箱体洞口处满挂加强网，抹灰界面距洞口边 留设10cm宽，与洞口最后一次抹灰收口。
注意四：厨房卫生间要掺防水粉和“纤维素
厨房卫生间防水砂浆抹灰不挂网，需要添加“防水粉”和“纤维素”
注意五：所有门洞口收口尺寸
注意六：客厅、室内走廊、储藏室预留踢脚线高度
测量2次，加上房间中部区域测量一
次，共测量3次。
的中部区域需
。
（3）同一功能房间内的3或4个地面
平整度实测值，作为判断该实测指标
合格率的3或4个计算点。
6.6、门洞尺寸偏差 高度偏差[0，20]mm
（1）每一个户内门洞都作为1个实测
区，累计实测实量 实测区。
（2）地面找平层施工完后，同一个
户内门洞口尺寸沿高度度测2次。若
采用50cm角尺进行测量。2次实测值
作为判断该实测指标合格率的1个计
算点。
6.4、方正性（抹灰）[0,10]mm
（1）同一面墙作为1个实测区，累计
实测实量 实测区。
（2）每套房同层内 设置一条
（尽量通长设置，降低
引测误差），且同一套房同层内的各
测区（即各房间）必须采用此方正控
制基准线，然后以此为基准，引测至
注意九：设置分隔缝
外墙找平层、保温层、防水层、面砖在楼面标高部位设置15宽分隔缝，缝内填泡沫塑 料条，后用黑色硅酮胶嵌缝，粘贴15宽塑料分隔条，墙面竖向分隔缝间距不大于6m。
第六部分
抹灰实测标准
6.1、墙面表面平整度（抹灰）[0,4]mm
（1）每一个墙面作为一个测区，累 计实测实量 实测区。
（2）当墙面长度
尺顶端接触到上部砼顶板和下部地面
位置各测1 次垂直度，当墙长度

1.2 抹灰工程的作用
抹灰工程作用： (1)满足使用功能要求。抹灰层能起到保温、隔热、防潮、防
风化、隔音等作 (2)满足美观的要求。抹灰层能使建筑物的界面平整、光洁
、美观、舒适。 (3)保护建筑物。抹灰层能使建筑物或构筑物的结构部分不受
周围环境中风、雨、雪、日晒、潮湿和有害气体等不利因
素的侵蚀，延长建筑物的使用寿命。
48
1.聚合物水泥砂浆喷涂、滚涂、弹涂饰面
49
2.拉毛、甩毛饰面
50
3.水刷石、干粘石饰面
51
52
53
54
55
56
4.斩假石、拉假石饰面 57
58
59
60
刮砂艺术墙面
批荡艺术墙面
刮梳艺术墙面
拉毛艺术墙面 61
补充： 质量问题与预防措施
墙面空鼓、裂缝
(1) 主要原因 ① 基层处理不好，清扫不净，浇水不匀、不足。 ② 不同材料交接处未设加强网或加强网搭接宽度过
小。 ③ 原材料质量不符合要求，砂浆配合比不当。 ④ 墙面脚手架眼填塞不当。 ⑤ 一层抹灰过厚，各层之间间隔时间太短。 ⑥ 养护不到位，尤其在夏季施工时。

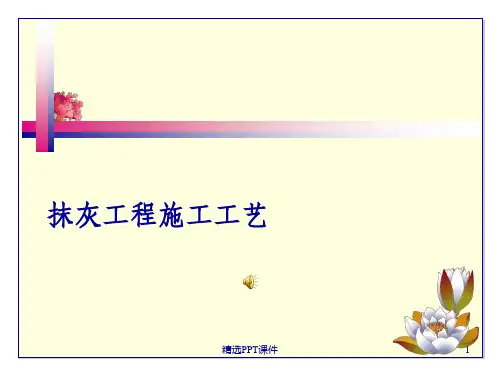

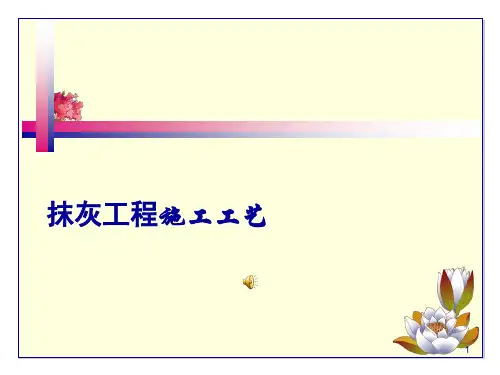

抹灰工程施工工艺
1
.1 抹灰工程概述
1.1 抹灰工程的概念
用水泥、石灰、石膏、砂(或石粒等)及其砂浆，涂 抹在建筑物的墙、顶、地、柱等表面上，直接做成饰 面层的装饰工程，称为“抹灰工程”，又称“抹灰饰 面工程”或“抹灰罩面工程”，简称“抹灰”。我国 有些地区也把抹灰习惯地叫做“粉饰”或“粉刷”。
2
25
（5） 阴阳角抹灰
用阴阳角方尺检查阴阳角的直角度，并检查垂直 度，然后定抹灰厚度，浇水湿润。
用木制阴角器和阳角器分别进行阴阳角处抹灰， 先抹底层灰，使其基本达到直角，再抹中层灰，使阴 阳角方正。

六落手清


1、对于斗车走过的部位要及时清理利用。 2、对于搅拌机撒落的砂浆及时清理利用。 3、粉刷工作层面上到天棚中到窗台，下至 墙根都要随清随用，做到干净整洁。 4、对用剩下的水泥，抗裂砂浆，黄沙，要 及时清理至楼下指定位置，严格来说不准 水泥，抗裂，黄沙上楼。
墙根窗台的落灰清理干净，室内要随清随用及时清理及时利用
对砼表面油污，灰尘 铁丝模板等处理
各种管线箱体开槽 封堵密实
有缺陷爆模部位凿打 修补


3、做饼，挂网 4 、湿水甩浆 5、抹灰前提前一天湿水
三材料要求
1、水泥要求 使用42.5普通硅酸盐水泥，有出厂合格 证，复验合格试验单。不得使用过期，受 潮，结块水泥。 2 、 砂子要求 一般采用中砂或中粗砂，要求过筛洁净 无杂质。含泥量不得超过3％。 3 、水的要求
结尾总结

总结如下：在内粉的质量控制中难 点和重点是空鼓裂缝，和阴阳角。 至于尺寸和垂直平整在我们做灰饼 时就能控制一大半，剩下的一小半 我们及时过程控制就能把垂平和开 间，各管井柜体，门洞截面厚度等 尺寸控制在零爆点。 我们为了防止空鼓和裂缝我们必须 从基层开始一直到最后的养护全程 控制。 阴阳角主要是由于墙体开始是湿的 我们在使用角尺的时候不能用力， 到墙体干了之后有误差，而且墙下 角经常被工人留到干点在收平所以 也存在检查盲点。
3甩浆 甩浆前需提前湿水养护并按照配合比调浆。 甩浆过程中需保证浆体在墙面分布均匀带毛刺。 甩浆完成后需湿水养护以保证其强度达到抹灰要求。 4 、分层成活 用1：3水泥砂浆分层抹灰，打隔夜糙，在底糙达到一定强 度后才能成活，卫生间等需 做防水的部位离地300MM压光 收实，天气炎热气温较高时对 底糙湿水养护。 5 、门窗洞口尺寸，标高正确，在两次施工洞口，每边留不 少于50MM用铝合金靠近割直两次施工部位接头应平整 。 6 、电线盒，开关部位，应整洁，方正，美观，不填嵌砂浆。 7 、做到工完场清落地灰随清随用。

1、空鼓、开裂
石膏砂浆与基层的粘结强度高，不易产生 空鼓开裂； 石膏凝结硬化快，水化微膨胀性，硬化后 体积稳定，不易产生收缩开裂； 石膏砂浆与加气混凝土的导热系数接近， 有利于避免热胀冷缩变形相差太大而形成的 空鼓或开裂。
石膏砂浆
水泥砂浆
ppt课件
6
二、使用性对比
3、质量效果对比
序号
2、施工过程中及自身优势
ppt课件
3
二、使用性对比
1、施工工艺对比
基层清理
放线、贴饼
挂网
石膏砂浆抹灰：基层清理→放线→贴饼→挂网→冲筋→找平一遍→找平二遍
冲筋
找平一遍、二遍
基层清理
拉毛
放线、贴饼
挂网பைடு நூலகம்
水泥砂浆抹灰：基层清理→拉毛→放线→贴饼→挂网→冲筋→抹底灰→抹中层灰→抹罩面灰
ppt课件
抹灰底层中层罩面 4
二、使用性对比
石膏砂浆使用汇报
ppt课件
1
石膏砂浆
一、使用简介 二、使用性对比 三、施工管控措施及要点 四、总结
ppt课件
2
一、使用简介
石膏砂浆是一种新型墙体抹灰材料。采用半水石膏为基材，高分子聚合物为胶凝材料，无机填料经干混而制成 。是一种新型改良内墙粉刷材料，改变了以水泥基为胶凝材料的传统习惯，与各种基底墙都有极佳的相容性和粘附 力。使用简便，只需要将袋装粉料与一定比例的水掺和搅拌即可批荡施工，****项目内墙乳胶漆墙面施工部位采用 了石膏砂浆材料抹灰。
13
二、使用性对比
6、经济性对比
费用名称 材料费 人工费 机械费
其他费用 造价
石膏砂浆抹灰8-15mm厚 12元/㎡ 13元/㎡ 0.3元/㎡ 1元/㎡

项目建设周期控制
底层喷浆完毕，检查是否有超过面层 预留厚度部位，如有超过，应及时进 行涂刮。内墙抹灰宜底层面层一次施
工。外墙抹灰分层施工
抹灰层厚度超过㎜的部位，中间增 加钢丝网
项目建设周期控制
外墙抹灰，全部阳角预先设置好阳 角条
外墙抹灰，机械化打底后，不用进 行表面处理。机械化施工面层后采 用靠尺板刮平即可。待面层施工前
• .内墙抹灰掺加添加剂。重量配合比为：水泥：砂 ：水：专用添加剂 ㎏：㎏：㎏：㎏。
砂浆搅拌场设置要求
砂子堆放要求：设置专门的砂池
水泥堆放要求：大批量水泥放置在 仓库保存，搅拌场少量水泥须上盖 下垫，避免受潮
砂浆搅拌场设置要求
傻瓜式配合比牌：将重量换算成 容器计量，便于操作
采用滚筒式搅拌机拌制砂浆。禁止 使用强制式搅拌机。搅拌场外观设 置参图片。日常有专人搅拌及场地
• 、底层抹灰应压实粉平，使其粘结牢固，中层应待底层稍 干后方能进行操作，并用刮尺和木楔打平整。
• 、罩面抹灰应待中层达到六七成干后进行，先从阴角、阳 角开始，铁板压光应不少于二遍，厚度不大于。
原材料控制
• .抹灰砂浆拌制采用河砂(过筛级配中砂)。大面施 工前必须送检合格。
• .使用普通硅酸盐水泥，强度等级不少于。水泥避 免受潮、结块。大面施工前必须送检合格。
（培
• 结构施工前现场必须先做抹灰施工样板， 经验收合格后方可大面实施。
工艺流程
• 内墙面抹灰工艺流程：
• 基层清理 → 找规矩、弹线→ 做灰饼、冲 筋 → 做护角 →抹底灰、挂网、抹中层灰、 抹面层灰→抹窗台、踢脚线 （或裙房） → 清理、养护→ 养 护→ 验收
项目建设周期控制
• 抹底层砂浆之前提前一天对墙体浇水湿透，分二遍成活， 其厚度为 ，并用木抹子压实，将表面成毛面。底糙六、 七成干时方可抹罩面砂浆，罩面砂浆随抹随揉平、压实。

28
2、抹底灰、罩面灰压入玻纤网
用网眼塑料抹子搓毛，待其表面 收浆、无明水时用光面塑料抹子 沿同一方向压光收面，以保证面 层灰颜色一致，避免和减少收缩 裂缝。面层灰必须一次成活，不 得有接缝。
29
2、抹底灰、罩面灰压入玻纤网对吸水较快的ຫໍສະໝຸດ 体墙面可采 用软毛滚筒蘸水湿润墙面。
阴角、阳角分别采用阴角抹刀和阳 角抹刀修方正、修直。采用长铝合 金尺收阴阳角。
。
（4）加强网的布置必须进行隐蔽验收，杜绝漏挂或挂置不规范等现象发生，对墙面抹
灰施工造成开裂隐患。
1.3.3.5、搭设架子
抹灰前应先搭好脚手架或准备好高马凳，架子应离开墙面20—25cm，便于操作。
17
3、施工技术准备
抹灰控制线要求：利用砌体或主体结构的200控制线，作为抹灰的 185(180)控制线，如缺失或不清晰，
墙面冲筋：当灰饼及底糙灰砂浆达到七
温下为24小时（即隔夜），可开始
、八成干时，即可用与抹灰层相同砂浆
冲筋，冲筋宽度50mm，间距≤1500mm。
抹面层灰。
27
2、抹底灰、罩面灰压入玻纤网
抹面层灰：根据湿筋的高度抹面层灰，建 抹灰层厚度超过35㎜的部位，中间 议抹灰厚度控制在15mm以内，超过15mm时 增加钢丝网或耐碱玻纤网格布。 增加分层，搓抹密实。
抹灰收面后，须在抹灰干硬之前完成实 用钉子将测量数据标在墙上。做到随抹
测、整改。
、随测、随纠偏。
33
3、养护
养护：上午粉刷过的墙面，当天收工前即开始洒水养护，并将房间内地面浇湿；下午粉刷的 墙面，收工前必须将房间内的地面浇湿，墙面养护时间不少于七天，前三天每天不少于三次 ，以后每天不少于两次。
34

图3.2.3 甩浆、挂网
(3)甩浆、挂网 ①甩浆： 对需要抹灰部位的砼墙先行确认标识，用1：1水泥砂浆掺入水泥量 10%的107胶对于需要抹灰的砼墙面以及构造柱过梁等砼结构表面进 行甩浆做毛化处理，甩浆强度应符合抹灰施工要求，未达到强度要 求的墙面严禁进行抹灰。 ②粘贴胶钉、挂钢丝网： 在砖墙和砼墙以及砖墙与砼构造柱、砼梁等基层交界处粘贴胶钉， 胶钉上悬挂钢丝网，胶钉固定间距≤300mm，钢丝网宽度30cm。要求 钉挂牢固、平整、不起翘，并做好隐蔽工程验收记录。
图3.2 外墙吊线示意
三、抹灰工程细部处理 1 细部处理
(1)户内门洞口 阴阳角及洞口用方尺规方固定、吊线，用木抹子收平压实。 内抹灰门洞口收精洞口。
图1.1 户内洞口
三、抹灰工程细部处理 1 细部处理
图1.2 外窗洞口 (2)外窗洞口 外墙窗洞口收外精内毛洞口。洞口上部收鹰嘴，下部找坡2cm
三、抹灰工程细部处理 1 细部处理
一、内墙抹灰工程 1.2 材料准备
图1.2 0.9mm厚镀锌钢丝网
(1)主要工程材料 1）内墙抹灰（水泥砂浆）： ①1：3 水泥砂浆； ②42.5R普通硅酸盐水泥、胶粉等。 ③0.9mm厚镀锌钢丝网、胶钉等。 2）内墙抹灰（石膏砂浆）： ①石膏砂浆主要成分：石膏粉、精细沙、水泥、微珠、纤维、外加剂等，适 用于普通室内房间。 ②轻质抗裂砂浆主要成分：精细沙、胶粉、纤维、外加剂等，适用于公区走 道、楼梯间等部位。 ③外墙抗裂砂浆主要成分：砂、水泥、0.9kg/m³抗裂纤维、5%防水粉等，适 用于厨房、卫生间等部位。 ④基层界面剂。 ⑤160g/㎡ 耐碱玻纤网格布。 (2)材料检测 1)水泥砂浆材料配合比报告、原材料出厂及复检报告、产品合格证、性能检 测报告。 2)进场材料见证取样复检合格。

精选PPT课件
40
精选PPT课件
41
(2) 预防措施
① 基层应按规定处理好，浇水应充分、均匀。 ② 按要求设置并固定好加强网。 ③ 严格控制原材料质量，严格按配合比配合和搅拌砂浆 ④ 认真填塞墙面脚手架眼。 ⑤ 严格分层操作并控制好各层厚度，各层之间的时 间间隔应充足。 ⑥ 加强对抹灰层的养护工作。
墙面空鼓、裂缝
(1) 主要原因 ① 基层处理不好，清扫不净，浇水不匀、不足。 ② 不同材料交接处未设加强网或加强网搭接宽度过
小。 ③ 原材料质量不符合要求，砂浆配合比不当。 ④ 墙面脚手架眼填塞不当。 ⑤ 一层抹灰过厚，各层之间间隔时间太短。 ⑥ 养护不到位，尤其在夏季施工时。
精选PPT课件
39
砂浆防裂网
精选PPT课件
10
图6.2 常用抹灰工具
精选PPT课件
11
2.2 施工工艺
一般抹灰的施工工序为：基层清理——浇水湿 润——做灰饼、冲筋——做护角——抹底层灰— —修补孔洞——抹中层灰——抹罩面灰——抹水 泥踢脚——养护
精选PPT课件
12
基层处理
精选PPT课件
13
甩浆
精选PPT课件
14
冲筋
精选PPT课件
精选PPT课件
26
梁底抹灰
精选PPT课件
27
门洞口抹灰
精选PPT课件
28
窗口抹灰
精选PPT课件
29
复习:
1.墙面抹灰前基层应如何处理？ 2.抹灰的基本流程？ 3.概念：冲筋、灰饼、底灰
精选PPT课件
30
（三）质量验收要求及方法
1.主控项目 ①基层处理 ②抹灰材料的性能品种检查 ③各抹灰层之间必须粘结牢固。
