开关基础知识讲座(一)：开关的定义和分类

室内开关面板使用介绍
室内开关面板是家居装修中非常重要的部分，它负责控制电源的通断，保障家庭日常用电的安全。

以下是一些常见的室内开关面板及其使用介绍：
1. 单控开关：最常见的开关类型，一个开关控制一个灯或者其他电器设备。

在家庭电路中，单控开关非常普遍。

2. 双控开关：可以实现两个不同位置的开关控制同一个灯。

这种开关通常用在走道、楼梯、房间进门和床头位置，方便在不同位置控制灯的开关。

3. 中途开关：也叫一开多控开关，搭配2个双控开关，可以实现三个不同位置控制同一个灯。

如果需要更多位置控制同一个灯，可以增加中途开关来实现。

4. 双开、三开、四开开关：也叫双（三、四）联开关，多位开关把2~4个开关集成在一个面板，彼此之间相互独立。

这种开关方便一次性控制多个电器设备。

5. 双极开关：双极开关别名是双刀开关，特点是同时切断火线和零线。

多作为浴霸等大功率电器的专用开关。

6. 插座：根据需要接入各种电器设备，有单孔插座、二孔插座、三孔插座等多种类型。

根据电器设备的功率和电流要求选择合适的插座类型和规格。

7. 延时开关、声控开关、红外感应开关等特殊功能开关：这些开关具有特殊功能，可以根据个人需求选择使用。

在使用室内开关面板时，需要注意安全，不要随意拆解和改装，以免造成触电等安全事故。

同时，也要根据具体需求选择合适的开关类型和规格，以保证家庭用电的稳定和安全。

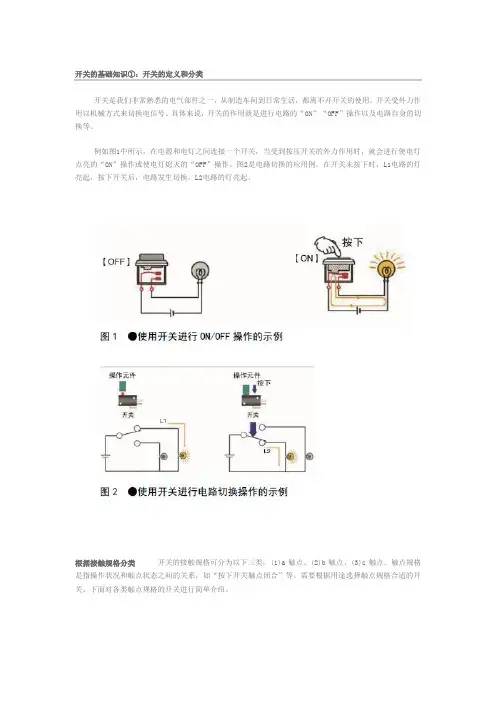

开关的基础知识①：开关的定义和分类开关是我们非常熟悉的电气部件之一，从制造车间到日常生活，都离不开开关的使用。

开关受外力作用以机械方式来切换电信号。

具体来说，开关的作用就是进行电路的“ON”“OFF”操作以及电路自身的切换等。

例如图1中所示，在电源和电灯之间连接一个开关，当受到按压开关的外力作用时，就会进行使电灯点亮的“ON”操作或使电灯熄灭的“OFF”操作。

图2是电路切换的应用例。

在开关未按下时，L1电路的灯亮起，按下开关后，电路发生切换，L2电路的灯亮起。

根据接触规格分类开关的接触规格可分为以下三类：(1)a触点、(2)b触点、(3)c触点。

触点规格是指操作状况和触点状态之间的关系，如“按下开关触点闭合”等。

需要根据用途选择触点规格合适的开关。

下面对各类触点规格的开关进行简单介绍。

(1)a触点a触点是指不操作开关时两个触点端子呈分离状态(OFF)，操作开关后则闭合(ON)的触点。

希望通过操作开关来启动负载的情况下可以使用a触点。

上面图1中介绍的电路就是使用a触点的电路，未操作开关(按下)时灯不亮，操作开关后灯点亮(图3)。

(2)b触点b触点的接触规格与a触点相反。

即，不操作开关时两个触点端子呈闭合状态(ON)，操作开关后则分离(OFF)。

在图4所示的电路中，操作开关(按下)时灯熄灭，不操作时灯亮起。

希望通过操作开关停止负载运行时可以使用b触点。

(3)c触点c触点是a触点和b触点组合成一个开关形成的。

c触点的端子有公共端子(COM：公共)、常闭端子(NC：常闭)、常开端子(NO：常开)(图5)。

未操作开关(按下)时，公共端子和常闭端子接触，操作开关(按下)时，公共端子和常开端子接触。

希望通过开关操作进行两个电路的切换时使用c触点。

开关的种类和分类根据应用对象及目的，开关可以分成很多种类。

根据应用对象来分类，有用于大型工业机械及设备的限位开关、按钮开关。

这类开关的特点是尺寸大、结构坚固(图6)。

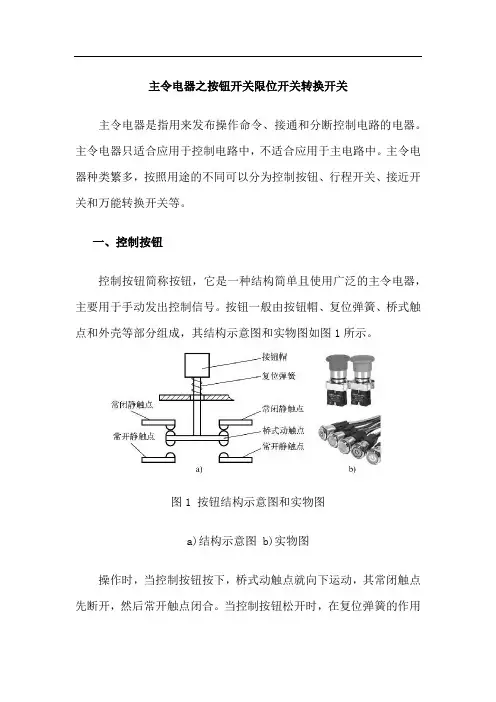

主令电器之按钮开关限位开关转换开关主令电器是指用来发布操作命令、接通和分断控制电路的电器。

主令电器只适合应用于控制电路中，不适合应用于主电路中。

主令电器种类繁多，按照用途的不同可以分为控制按钮、行程开关、接近开关和万能转换开关等。

一、控制按钮控制按钮简称按钮，它是一种结构简单且使用广泛的主令电器，主要用于手动发出控制信号。

按钮一般由按钮帽、复位弹簧、桥式触点和外壳等部分组成，其结构示意图和实物图如图1所示。

图1 按钮结构示意图和实物图a)结构示意图 b)实物图操作时，当控制按钮按下，桥式动触点就向下运动，其常闭触点先断开，然后常开触点闭合。

当控制按钮松开时，在复位弹簧的作用下，桥式动触点向上运动，其常开触点先断开，然后常闭触点闭合。

按钮触点动作的时间差特性在触点竞争的应用中起关键作用。

提示：一般红色按钮帽表示停止，绿色按钮帽表示起动。

控制按钮根据结构不同分为按钮式（自复式）、自锁式、指示灯式（按钮帽内装有信号灯）、旋钮式（旋转切换操作）、钥匙式（必须插入钥匙方可操作，防止误动作）、紧急式（突出的红色蘑菇头）等。

控制按钮的图形和文字符号如图2所示。

图2 按钮的图形和文字符号按钮LA38-11D命名的含义：LA38代表按钮型号；11代表触点数，第一个1表示有1个常开触点，第二个1表示有1个常闭触点；D代表带灯型。

二、行程开关行程开关又叫位置开关或限位开关，与控制按钮的工作原理基本相同。

行程开关靠机械运动部件的撞块碰压，使其触点动作，进而向控制电路发出控制命令，控制生产机械的运动方向、限位保护及行程长短。

其本质是将机械位移信号转换为电信号，以实现对机械的电气控制。

从结构看，行程开关由操作头（推杆）、触点系统和外壳三部分组成。

操作头是行程开关的感测部分，它接收机械结构发出的动作信号，并将此信号传递到触点系统。

触点系统是行程开关的执行部分，它将操作头传来的机械信号，通过本身的转换动作转换为电信号，输出到有关控制电路，使之能按需要做出必要的反应。

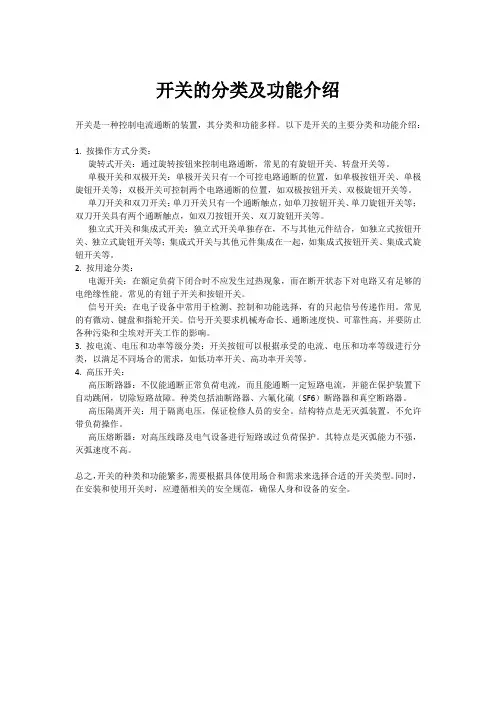

开关的分类及功能介绍开关是一种控制电流通断的装置，其分类和功能多样。

以下是开关的主要分类和功能介绍：1. 按操作方式分类：旋转式开关：通过旋转按钮来控制电路通断，常见的有旋钮开关、转盘开关等。

单极开关和双极开关：单极开关只有一个可控电路通断的位置，如单极按钮开关、单极旋钮开关等；双极开关可控制两个电路通断的位置，如双极按钮开关、双极旋钮开关等。

单刀开关和双刀开关：单刀开关只有一个通断触点，如单刀按钮开关、单刀旋钮开关等；双刀开关具有两个通断触点，如双刀按钮开关、双刀旋钮开关等。

独立式开关和集成式开关：独立式开关单独存在，不与其他元件结合，如独立式按钮开关、独立式旋钮开关等；集成式开关与其他元件集成在一起，如集成式按钮开关、集成式旋钮开关等。

2. 按用途分类：电源开关：在额定负荷下闭合时不应发生过热现象，而在断开状态下对电路又有足够的电绝缘性能。

常见的有钮子开关和按钮开关。

信号开关：在电子设备中常用于检测、控制和功能选择，有的只起信号传递作用。

常见的有微动、键盘和指轮开关。

信号开关要求机械寿命长、通断速度快、可靠性高，并要防止各种污染和尘埃对开关工作的影响。

3. 按电流、电压和功率等级分类：开关按钮可以根据承受的电流、电压和功率等级进行分类，以满足不同场合的需求，如低功率开关、高功率开关等。

4. 高压开关：高压断路器：不仅能通断正常负荷电流，而且能通断一定短路电流，并能在保护装置下自动跳闸，切除短路故障。

种类包括油断路器、六氟化硫（SF6）断路器和真空断路器。

高压隔离开关：用于隔离电压，保证检修人员的安全。

结构特点是无灭弧装置，不允许带负荷操作。

高压熔断器：对高压线路及电气设备进行短路或过负荷保护。

其特点是灭弧能力不强，灭弧速度不高。

总之，开关的种类和功能繁多，需要根据具体使用场合和需求来选择合适的开关类型。

同时，在安装和使用开关时，应遵循相关的安全规范，确保人身和设备的安全。

•开关电源就是用通过电路控制开关管进行高速的道通与截止．将直流电转化为高频率的交流电提供给变压器进行变压，从而产生所需要的一组或多组电压！转华为高频交流电的原因是高频交流在变压器变压电路中的效率要比50Hz高很多．所以开关变压器可以做的很小，而且工作时不是很热！成本很低．如果不将50Hz变为高频那开关电源就没有意义开关电源大体可以分为隔离和非隔离两种，隔离型的必定有开关变压器,而非隔离的未必一定有.开关电源的工作原理是:1。

交流电源输入经整流滤波成直流;2。

通过高频PWM（脉冲宽度调制）信号控制开关管,将那个直流加到开关变压器初级上;3。

开关变压器次级感应出高频电压，经整流滤波供给负载;4.输出部分通过一定的电路反馈给控制电路,控制PWM占空比,以达到稳定输出的目的.交流电源输入时一般要经过厄流圈一类的东西，过滤掉电网上的干扰,同时也过滤掉电源对电网的干扰;在功率相同时,开关频率越高,开关变压器的体积就越小,但对开关管的要求就越高;开关变压器的次级可以有多个绕组或一个绕组有多个抽头,以得到需要的输出;一般还应该增加一些保护电路,比如空载、短路等保护,否则可能会烧毁开关电源ATX电源的主要组成部分EMI滤波电路：EMI滤波电路主要作用是滤除外界电网的高频脉冲对电源的干扰,同时也起到减少开关电源本身对外界的电磁干扰,在优质电源中一般都有两极EMI滤波电路。

一级EMI电路：交流电源插座上焊接的是一级EMI电源滤波器电路,这是一块独立的电路板，是交流电输入后所经过的第一组电路，这个由扼流圈和电容组成的低通网络能滤除电源线上的高频杂波和同相干扰信号，同时也将电源内部的干扰信号屏蔽起来，构成了电源抗电磁干扰的第一道防线。

二级EMI电路：市电进入电源板后先通过电源保险丝，然后再次经过由电感和电容组成的第二道EMI电路以充分滤除高频杂波，然后再经过限流电阻进入高压整流滤波电路.保险丝能在电源功率太大或元件出现短路时熔断以保护电源内部的元件，而限流电阻含有金属氧化物成分，能限制瞬间的大电流，减少电源对内部元件的电流冲击.桥式整流器和高压滤波:经过EMI滤波后的市电，再经过全桥整流和电容滤波后就变成了高压的直流电。

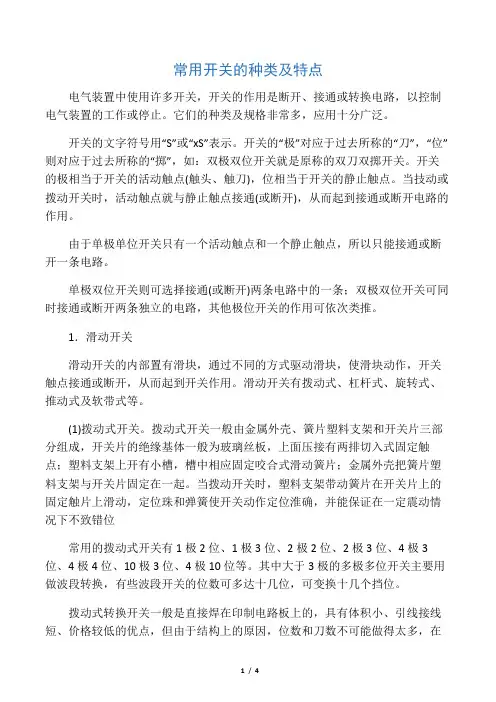

常用开关的种类及特点电气装置中使用许多开关，开关的作用是断开、接通或转换电路，以控制电气装置的工作或停止。

它们的种类及规格非常多，应用十分广泛。

开关的文字符号用“S”或“xS”表示。

开关的“极”对应于过去所称的“刀”，“位”则对应于过去所称的“掷”，如：双极双位开关就是原称的双刀双掷开关。

开关的极相当于开关的活动触点(触头、触刀)，位相当于开关的静止触点。

当技动或拨动开关时，活动触点就与静止触点接通(或断开)，从而起到接通或断开电路的作用。

由于单极单位开关只有一个活动触点和一个静止触点，所以只能接通或断开一条电路。

单极双位开关则可选择接通(或断开)两条电路中的一条；双极双位开关可同时接通或断开两条独立的电路，其他极位开关的作用可依次类推。

1．滑动开关滑动开关的内部置有滑块，通过不同的方式驱动滑块，使滑块动作，开关触点接通或断开，从而起到开关作用。

滑动开关有拨动式、杠杆式、旋转式、推动式及软带式等。

(1)拨动式开关。

拨动式开关一般由金属外壳、簧片塑料支架和开关片三部分组成，开关片的绝缘基体一般为玻璃丝板，上面压接有两排切入式固定触点；塑料支架上开有小槽，槽中相应固定咬合式滑动簧片；金属外壳把簧片塑料支架与开关片固定在一起。

当拨动开关时，塑料支架带动簧片在开关片上的固定触片上滑动，定位珠和弹簧使开关动作定位淮确，并能保证在一定震动情况下不致错位常用的拨动式开关有1极2位、1极3位、2极2位、2极3位、4极3位、4极4位、10极3位、4极10位等。

其中大于3极的多极多位开关主要用做波段转换，有些波段开关的位数可多达十几位，可变换十几个挡位。

拨动式转换开关一般是直接焊在印制电路板上的，具有体积小、引线接线短、价格较低的优点，但由于结构上的原因，位数和刀数不可能做得太多，在电路中换接的电压不能太高，电流也不能太大。

拨动开关广泛应用于收音机、收录机、电视机及各种仪器仪表中，用做波段开关、声道转换开关、功能(收录放等)切换开关、磁带选择开关及杜比降噪开关等。
