隔离开关基础知识 (图文)民熔

隔离开关
隔离开关的应用及结构
1隔离电压在没有电流的电路中，电路被隔离开关断开，形成明显的断裂。

断电设备与带电局部隔离，形成明显的空气绝缘间隙，保证设备平安。

2当小电流被分断时，电弧将被拉长，电弧将在空气中工作。

隔离开关具有一定的切断小电流的能力。

A、当无接地警告指示时，翻开或关闭电压互感器；B.无雷击时，翻开或关闭避雷器；C.在空载状态下连接或切断空载母线和低压电抗器；D.连接或切断励磁电流不超过2A的空载变压器；e.连接或切断电容电流不超过5A的空载线路；
导电局部
导电局部通过支撑绝缘子固定在底座上，用于闭合和断开电路，主要包括由操作绝缘子驱动的力栅〔动触头或导电杆〕、固定在底座上的静触头和用于连接每条线路的力栅。

通常会拉两把或更多的伞
铜板的厚度和数量由隔离开关的额定电流决定。

对于电压等级较高的开关，为方便母线及电气设备检修，隔离开关还设有接地刀闸代替接地，并在二者之间安装机械闭锁装置，以保证操作顺序的正确性
绝缘件
隔离开关的绝缘主要有两种
接地绝缘和断裂绝缘。

1接地绝缘一般由支柱绝缘子和操作绝缘子组成。

他们通常用瓷绝缘子，有的还用环氧树脂或环氧玻璃布板作为绝缘材料。

2对于有明显缝隙破裂的绝缘，通常采用空气作为绝缘介质。

隔离开关断开后，断口间的击穿电压必须大于相间击穿电压3F。

这样，当电路中出现危险过电压时，首先发生相对地放电，从而防止触头间的断裂首先被击穿，保证维修人员的平安。

隔离开关安装。

隔离开关隔离开关又称闸刀开关，是变电站重要的一次设备。

操作频繁，结构相对简单，无特殊灭弧装置，无灭弧能力。

闭锁电路可避免恶性误操作事故的发生。

信号电路将信号传输到监控后台，及时发现缺陷_ 隔离开关的主要功能：1隔离电源2改变操作模式三。

分合闸小电容电流和电感电流_隔离开关品牌建议民荣电气股份有限公司隔离开关主要部件：1。

支撑底座2。

导电部分3。

绝缘体4。

传动机构5。

控制机构隔离开关控制电路在道岔机械联锁和电气闭锁的“五防”中，与隔离开关有关的误操作有三种：隔离开关的一般闭锁逻辑为：带负荷合闸、带电合闸、带接地开关合闸1对于双母线连接，只有当母联断路器及其两侧隔离开关闭合时，母线才可反转；2除倒母线外，断路器间隔内的隔离开关应在断路器分闸后分闸和合闸；三。

合上隔离开关时，应将隔离开关两侧的接地开关分开，拆除接地线，包括断路器、主变压器、接地变压器、站用变压器、电缆等连接的接地开关和接地线；4旁路断路器间隔的旁路隔离开关必须与旁路断路器分开，只有当旁路母线接地开关分离时才能闭合；5非旁路断路器间隔的旁路隔离开关必须在旁路断路器处分开，旁路母线上的所有接地开关分开，间隔线路侧的接地开关（主变每侧的接地开关）分开时可以闭合。

目前使用的技术措施和装置包括：1变电站自动化系统五防子系统；2微机防误闭锁装置；三。

电气锁闭；4电磁锁定；5机械联锁；6机械程序锁定。

目前用于隔离开关操作的技术措施和装置有：1；2微机防误闭锁装置；电气锁定3；4电磁锁定；5机械联锁；6机械程序锁定。

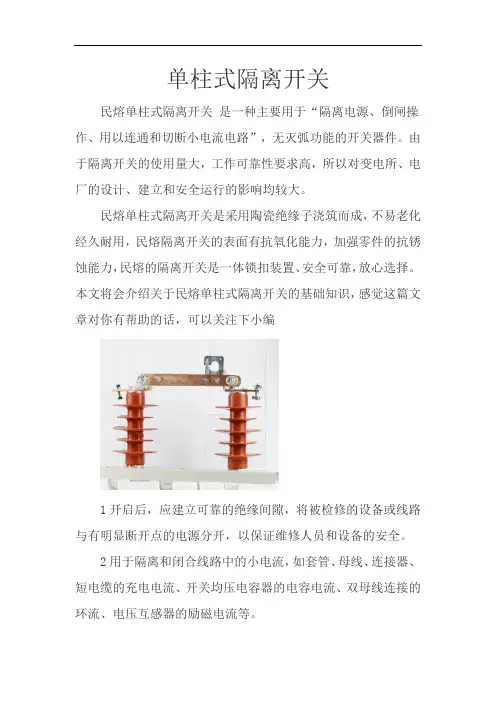

单柱式隔离开关民熔单柱式隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。

民熔单柱式隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。

本文将会介绍关于民熔单柱式隔离开关的基础知识，感觉这篇文章对你有帮助的话，可以关注下小编1开启后，应建立可靠的绝缘间隙，将被检修的设备或线路与有明显断开点的电源分开，以保证维修人员和设备的安全。

2用于隔离和闭合线路中的小电流，如套管、母线、连接器、短电缆的充电电流、开关均压电容器的电容电流、双母线连接的环流、电压互感器的励磁电流等。

三。

根据不同结构型式的具体情况，可用于开、关某容量变压器的空载励磁电流。

在低压设备中，易熔单极隔离开关主要用于住宅、建筑物等低压终端配电系统。

主要功能：空载断线、接续。

1用于隔离电源，断开高压维修设备与带电设备的连接，使它们之间有明显的断开点。

2在单极隔离开关和断路器配合下，根据系统运行方式的需要进行开关操作，改变系统运行的接线方式。

单极隔离开关主要用于高压配电装置中断电部分和带电部分的可靠隔离，以保证检修工作的安全。

没有笨重的基地，占地面积小。

可直接在母线下布置配电装置，减少母线下的供电面积。

单极隔离开关用料少，成本低。

但在破冰能力和恶劣天气条件下，工作稳定可靠并不理想，不能安装两套接地开关。

由于占地面积小的突出优点，单柱隔离开关近年来发展迅速。

单极隔离开关是指每极静触头悬挂在母线或独立支架上，其动触头由单独的底座或框架支撑，其断裂方向垂直于基面的隔离开关。

民熔与其他两种隔离开关相比，单柱隔离开关具有明显的优势，因为它直接利用垂直空间作为架空母线下断口的电绝缘。

此外，这种开关还具有节省面积、减少引线的优点。

中性点隔离开关民熔中性点隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。

民熔中性点隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔中性点隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。

民熔中性点高压隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。

本文将会介绍关于民熔中性点隔离开关的基础信息，感觉这篇文章对你有帮助的话，可以关注下小编产品概述民熔35KV中性点户外隔离开关GW13-40.5/630A概述GW13-40.5/630隔离开关是在无载荷情况下，分何变压器中性点联线之用，在闸刀处于正常分闸位置时，可提供一个符合安全要求的绝缘距离。

操动机构输出轴可作180度水平旋转，操作机构上的定位装置能保证触头与静触头处于正确位置或分断位置。

民熔中性点隔离开关满足GB1985《交流高压隔离开关和接地开关》及IEC-129（1984）标准要求。

它性能可靠、运行安全、结构简单、安装调整方便。

广泛使用于63KV-110KV变电站。

35KV中性点户外隔离开关GW13-40.5/630A使用环境a.海拔不超过1000m；b.周围空气温度：上限+40度，下限-40度；c.风压不超过700Pa；d.地震烈度不超过8级；e.覆冰厚度不大于10mm；f.支柱绝缘子污秽等级：普通型为0级，耐污型按用户要求。

35KV中性点户外隔离开关GW13-40.5/630A特点1、改进了轴承转盘结构，使轴承座实现了防水功能。

且配有注油孔、调整螺钉，开关的整体性强且维护更加简单、方便。

2、导电杆与触头之间、导电杆与触指座之间均采用铜焊工艺，另外触指与触指座之间加装软连接，使产品的主回路电阻比采用螺钉连接的大幅减小，从而减少触头在运行中的发热问题。

隔离开关1定义：在分闸位置，触头之间有绝缘距离和明显的断开痕迹，在闭合位置能承受正常负荷回路条件下的电流和非正常条件下（如短路）在规定时间内的电流。

注：当回路电流“很小”时，或当隔离开关每极的两个端子之间的电压在合分前后没有明显变化时，隔离开关具有闭合和断开电路的能力。

（GB/T 2900 20-2004）2。

分类：根据电压等级：低压隔离开关和高压隔离开关按操作循环次数分为M0级隔离开关、M1级隔离开关和M2级隔离开关：单列隔离开关，双柱隔离开关和三柱隔离开关根据安装位置：室内隔离开关和室外隔离开关。

三。

部件a：导电部分：由静触头和动触头组成。

所述静触头由两个铜片绕其旋转时所述的静触头片组成；所述静触头片可绕其旋转。

4两块铜板之间有一个夹紧弹簧，用来调节动、静触头之间的接触压力。

同时，当两块铜板在同一方向交叉电流时，会产生相互吸引的电动势，从而增加接触压力，提高运行可靠性。

触头杆两端装有镀锌钢板，称为磁锁，保证了磁锁在流过短路故障电流时，磁化后的相互吸引，增强了触头的接触压力，提高了隔离开关的动、热稳定性。

b：绝缘部分：两套支撑动、静触头的瓷瓶，以及瓷绝缘棒形绝缘子。

它的作用是将运动触点与传动部分隔离。

c：传动部分：主轴、曲柄臂、杆式绝缘子等。

d：底座：由钢架组成。

支撑动静触头的瓷瓶和传动轴固定在底座上。

底座用于接地。

4本型号及说明书中所述的高压隔离开关一般是指额定电压1kv及以上的高压隔离开关。

本机组使用的隔离开关一般为gw13和gn19系列。

常用的室内隔离开关有gn19-12/400、gn19-35/630、gn19-40.5/630、gn19-10/400、gn19-20/400、gn19-10/630、gn19-20/630；室外常用的隔离开关有gw13-72.5/630、gw13-72.5/1250、gw13-126/630、gw12-126/1250各技术参数的含义：第一：G为隔离开关；第二为设备安装地点；第三为设计序号，19系列、13系列；第四为工作电压等级，以kV为单位；第五为额定电流，以a为单位。

隔离开关类型按其安装方式的不同可分为户外隔离开关与户内高压隔离开关。

户外隔离开关指能承受风、雨、雪、污秽、凝露、冰及浓霜等作用，适于安装在露台使用的隔离开关。

按其绝缘支柱结构的不同可分为单柱式隔离开关（singlecolumn disconnector)、双柱式隔离开关（doublecolumn disconnector)、三柱式隔离开关（threecolumn disconnector)。

其中单柱式隔离开关在架空母线下面直接将垂直空间用作断口的电气绝缘，因此，具有的明显优点，就是节约占地面积，减少引接导线，同时分合闸状态特别清晰。

在超高压输电情况下，变电所采用单柱式隔离开关后，节约占地面积的效果更为显著。

按电压等级的不同低压隔离开关电气设备进行维修时，需要切断电源，使维修局部与带电局部脱离，并保持有效的隔离距离，要求在其分断口间能承受过电压的耐压水平。

刀开关即作为隔离电源的开关电器。

隔离电源的刀开关亦称作隔离开关。

隔离用刀开关一般属于无载通断电器，只能接通或分断“可忽略的电流”（指带电压的母线、短电缆的电容电流或电压互感器的电流）。

也有的刀开关具有一定的通断能力，在其通断能力与所需通断的电流相适应时，可在非故障条件下接通或分断电气设备或成套设备中的一局部。

用做隔离电源的刀开关必须满足隔离功能，即开关断口明显，并且断口距离合格。

刀开关和熔断器串联组合成一个单元，称为刀开关熔断器组合电器；刀开关的可动局部（动触头）由带熔断体的载熔件组成时，称为熔断器式刀开关。

刀开关熔断器组合并增装了辅助元件如操作杠杆、弹簧及弧刀等可组合为负荷开关。

负荷开关具有在非故障条件下，接通或分断负荷电流的能力和一定的短路保护功能。

高压隔离开关GN系列户内高压隔离开关高压断路器GW系列户外高压隔离开关隔离开关推荐：民熔GW92常见高压隔离开关型号CR 中心断口隔离开关（26kV~252kV）DR 双面隔离开关（72.5kV~363kV）KR 双柱水平伸缩式隔离开关（26kV~550kV）PR 单柱双臂垂直伸缩式隔离开关（26kV to 500kV）SR 水平旋转单侧断口式隔离开关（40.5kV）VR V型中心断口隔离开关（26kV）YR 单柱单臂垂直伸缩式隔离开关（26kV~550kV）应用配置选型隔离开关的选择隔离开关配置在主接线上，保证了线路及设备检修时形成明显的断口与带电局部隔离，由于隔离开关没有灭弧装置及开断能力低，所以操作隔离开关时，必须遵守倒闸操作顺序，即送电时，首先合上母线侧隔离开关，其次合上线路侧隔离开关，最后合上断路器，停电则与上述相反。

隔离开关
隔离开关又称刀闸，是变电站中重要的一次设备数量众多，且操作频繁结构相对简单、没有专门灭弧装置、无灭弧能力闭锁回路可以避免恶性误操作事故发生信号回路将信号传送至监控后台，及时发现缺陷_ 隔离开关的主要作用:
1、隔离电源
2、改变运行方式
3、分、合小电容电流和电感电流_
隔离开关的牌子
推荐民熔电气
隔离开关主要组成部分:1、支持底座2、导电部分3、绝缘子4、传动机构5、操控机构隔离开关控制回路
开关的机械联锁及电气闭锁变电设备运行的“五防”中，与隔离开关相关的误操作就有三个:带负荷拉(合)刀闸、带电合地刀和带地刀合刀闸隔离开关的通用闭锁逻辑如下:
1.对于双母线类接线，只有母联断路器及其两侧隔离开关合上时才允许倒母线;
2.除倒母线外，断路器间隔内的隔离开关应在断路器分闸后才能分合闸;
3.合隔离开关时，隔离开关两侧接地开关应分开、接地线应拆除，包括经断路器、主变、接地变、站用变、电缆等连接的接地开关及接电线;
4.旁路断路器间隔的旁路隔离开关，必须旁路断路器分开，旁路母线接地开关分开的状态下才能合闸;
5.非旁路断路器间隔的旁路隔离开关，必须在旁路断路器分开，旁路母线上所有接地开关分开、所在间隔线路侧接地开关(主变各侧接地开关)在分开的状态下才能合闸。

目前使用的技术措施及装置包括:
1.变电站自动化系统五防子系统;
2.微机防误闭锁装置;
3.电气闭锁;
4.电磁闭锁;
5.机械联锁;
6.机械程序锁。

隔离开关的操作目前使用的技术措施及装置包括:1.变电站自动化系统五防子系统;
2.微机防误闭锁装置;
3.电气闭锁;
4.电磁闭锁;
5.机械联锁;
6.机械程序锁。

隔离开关隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

隔离开关在分闸位置时，触头间的绝缘距离符合规定要求，并有明显的分断痕迹；在合闸位置时，能在规定的时间内承受正常回路条件下的电流和非正常情况下（如短路）的电流。

隔离开关牌子推荐：民熔电气一般用作高压隔离开关，即额定电压在1kV以上的隔离开关，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。

隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。

词条介绍了隔离开关的功能、特点、类型、应用、防误改进、维护、常见问题等。

功能1、分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。

隔离开关2、根据运行需要，换接线路。

3、可用来分、合线路中的小电流，如套管、母线、连接头、短电缆的充电电流，开关均压电容的电容电流，双母线换接时的环流以及电压互感器的励磁电流等。

4、根据不同结构类型的具体情况，可用来分、合一定容量变压器的空载励磁电流。

隔离开关在低压设备中主要适用于民宅、建筑等低压终端配电系统。

主要功能：不带负荷分断和接通线路。

1.用于隔离电源，将高压检修设备与带电设备断开，使其间有一明显可看见的断开点。

2.隔离开关与断路器配合，按系统运行方式的需要进行倒闸操作，以改变系统运行接线方式。

3.用以接通或断开小电流电路。

一般在断路器前后二面各安装一组隔离开关，目的均是要将断路器与电源隔离，形成明显断开点；因为原来的断路器采用的是油断路器，油断路器需要经常检修，故二侧就要有明显断开点，以利于检修；一般情况下，出线柜是从上面母线通过开关柜向下供电，在断路器前面需要一组隔离开关是要与电源隔离，但有时，断路器的后面也有来电的可能，如通过其它环路的反送，电容器等装置的反送，故断路器的后面也需要一组隔离开关。

隔离开关一.隔离开关的主要用途隔离开关(俗称“刀闸”)是一种最简单的、供配电系统中使用最多的高压开关，没有灭弧装置。

隔离开关的用途和分类，变电站电工经验分享，民熔它既不能断开正常负荷电流，更不能断开短路电流，否则即发生“带负荷拉刀闸”的严重事故。

此时产生的电弧不易熄灭，甚至造成“飞弧”(相间或相对地经电弧短路)，会损坏设备并严重危及人身安全。

隔离开关的用途和分类，变电站电工经验分享，民熔1、隔离电压隔离开关的主要用途是保证检修装置时工作的安全。

在需要检修的部分和其它，带电部分之间，用隔离开关构成足够大的明显可见的空气绝缘间隔。

隔离开关的断口在任何状态下都不能发生火花放电，因此它的断口耐压一~般比其对地绝缘的存压高出10% 15%。

必要时应在隔离开关。

上附设接地刀闸，供检修时接地用。

2、倒闸操作投入备用母线或旁路母线以及改变运行方式，常用隔离开关配合断路器，进行电路的切换操作。

隔离开关的用途和分类，变电站电工经验分享，民熔3、分、合小电流隔离开关没有灭弧装置，不能开断或闭合负荷电流和短路电流。

但具有一定的分、合小电感电流和电容电流的能力。

◆拉合电压互感器和避雷器。

◆拉合母线和直接与母线相连设备的电容电流。

◆拉合励磁电流小于2A的空载变压器( 电压35KV、容量为1000KVA 及以下;电压110KV、容量3200KVA及以下 )拉合电容电流不超过5A的空载线路(电压10KV、长度5km及以下的架空线路;电压35KV、长度10km 及以下的架空线路。

隔离开关的结构:高压隔离开关是由一动触头( 活动刀片)和一静触头( 固定触头或刀嘴)所组成，动、静触头均由高压支撑绝缘子固定于底板上，底板用螺丝固定在构架或墙体上。

主要由导电部分、绝缘部分、致由底座、操动机构和传动机构组成。

隔离开关分类;高压隔离开关按安装地点不同可分为户外式和户内式两种;按绝缘支柱数目可分为单柱、双柱、三柱式三种;按运动方式可分为水平旋转式、垂直旋转式、垂直伸缩式、摆动式、插入!式等;按极数可分为单极和三极;按有无接地开关可分为不接地、单接地和双接地三种;按用途可分为一-般用、快速分闸用和变压器中性点用等。

隔离开关举例: GW4-12D/630、 GN10-35G/1000①字母G-代表隔离开关。

②字母代表安装地点。

N-户内，W-户外。

?数字，为设计序号，代表不同的系列。

④数字，代表额定电压(kV)。

⑤字母，代表补充特性，T-统-设计，G-改进型，D-带接地刀闸，C-穿墙式。

⑥数字，代表额定电流(A)型号：HGW10-12/630A隔离开关牌子推荐民熔电气2、隔离开关基本要求分开后应具有明显的断开点，易于鉴别设备否与电网隔开。

断开点之间应有足够的绝缘距离，以保证在电压及相间闪络的情况下，不致引起击穿而J及工作人员的安全。

有足够的动热稳定、机械强度、绝缘强度。

分、合闸时的同期要好，要有最佳的分合闸度，以尽可能降低操作过电压。

应结构简单动作可靠。

带有接地刀闸的隔离开关必须装设联锁机构，以保证隔离开关的正确操作。

3、技术参数额定电压:指隔离开关长时间运行能承受的正常工作电压。

(决定了绝缘水平、尺寸)额定电流:指隔离开关的触头结构和导电部分在规定环境温度下允许通过的长期工作电流，其相应的发热温度不会超过国家标准。

(决定了截面，结构)动稳定电流:指隔离开关在闭合位置时，所能通过的最大短路电流。

亦称额定峰值耐受电流，它表明隔离开关在冲击短路电流作用下，承受电动力的能力。

这个值的大小由导电及绝缘等部分的机械强度所决定。

隔离开关的初步认识（典藏），变电站资深电工都有收藏，民熔热稳定电流:指隔离开关在规定时间内，允许通过的最大电流，它表示隔离开关承受短路电流热效应的能力。

以短路电流的有效值表示。

隔离开关的铭牌规定一一定时间(1、2、4秒)的热稳定电流。

1.清扫瓷件表面的尘土，检查瓷件表面是否掉釉、破损，有无裂纹和闪络痕迹，绝缘子的铁、瓷结合部位是否牢固。

若破损严重，应进行更换；2.用汽油擦净刀片、触点或触指上的油污，检查接触表面是否清洁，有无机械损伤、氧化和过热痕迹及扭曲、变形等现象；3.检查触点或刀片上的附件是否齐全，有无损坏；4.检查连接隔离开关和母线、断路器的引线是否牢固，有无过热现象；5.检查软连接部件有无折损、断股等现象；6.检查并清扫操作机构和传动部分，并加入适量的润滑油脂；7.检查传动部分与带电部分的距离是否符合要求；定位器和制动装置是否牢固，动作是否正确；8.检查隔离开关的底座是否良好，接地是否可靠。

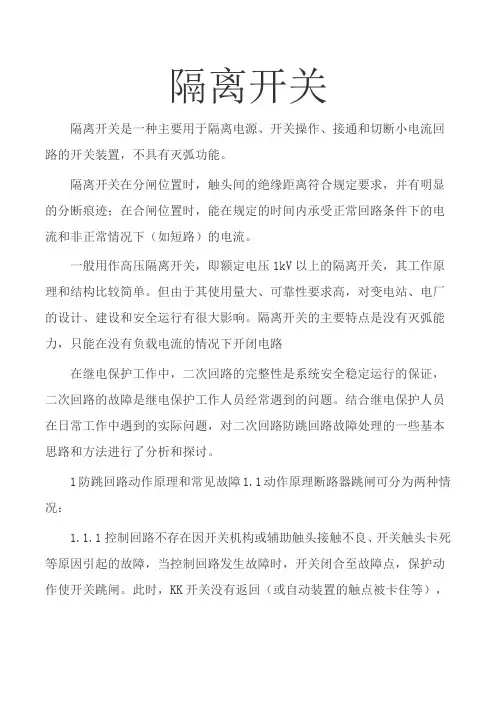

隔离开关隔离开关是一种主要用于隔离电源、开关操作、接通和切断小电流回路的开关装置，不具有灭弧功能。

隔离开关在分闸位置时，触头间的绝缘距离符合规定要求，并有明显的分断痕迹；在合闸位置时，能在规定的时间内承受正常回路条件下的电流和非正常情况下（如短路）的电流。

一般用作高压隔离开关，即额定电压1kV以上的隔离开关，其工作原理和结构比较简单。

但由于其使用量大、可靠性要求高，对变电站、电厂的设计、建设和安全运行有很大影响。

隔离开关的主要特点是没有灭弧能力，只能在没有负载电流的情况下开闭电路在继电保护工作中，二次回路的完整性是系统安全稳定运行的保证，二次回路的故障是继电保护工作人员经常遇到的问题。

结合继电保护人员在日常工作中遇到的实际问题，对二次回路防跳回路故障处理的一些基本思路和方法进行了分析和探讨。

1防跳回路动作原理和常见故障1.1动作原理断路器跳闸可分为两种情况：1.1.1控制回路不存在因开关机构或辅助触头接触不良、开关触头卡死等原因引起的故障，当控制回路发生故障时，开关闭合至故障点，保护动作使开关跳闸。

此时，KK开关没有返回（或自动装置的触点被卡住等），即通过KK开关的5和8触点（或触点）再次发送闭合脉冲来关闭开关，将导致故障扩大和设备损坏的后果。

安装防跳装置是为了避免上述问题的发生。

当保护动作跳闸时，虽然KK开关5和8有闭合脉冲，但由于防跳继电器（TBJ）在开关跳闸过程中启动，闭合脉冲使TBJ电压线圈通过KK开关TBJ触点5和8的常开触点，当TBJ的常闭触点断开时，闭合电路断开。

1.2.1在某变电站10kV线路保护整组试验中，发现开关多次跳脱（重合闸压板退出），跳脱过程中防跳继电器动作但不保持。

在处理这类问题时，首先要考虑防跳装置是否有故障。

检查防跳继电器后，显示继电器工作正常，说明二次回路接线可能有问题。

检查二次回路后，发现KK开关（5-8）触点卡住，防跳保持电路错误连接到图1虚线1所示位置。

TBJ电流线圈动作后，其电压线圈无法保持自身，导致防跳装置失效，开关多次分合。

隔离开关
1用途和结构
1绝缘电压在没有电的电路中，用隔离开关通过产生明显的裂缝来断开电路，将电源与带电部分断开，从而构成一个明显的气封间隙，以保证人员和设备的安全。

2当小电流被断口分离时，分离器能将光弧延长，使光弧在空气中自然自由隔离开关。

隔离开关可用于以下操作：
A、无接地报警时，打开或关闭电压互感器；B.无闪络时，打开或关闭闪蒸保护开关；C.在零负荷模式下接通或断开零负荷母线和低压电抗器；D.接通或断开空载变压器，其中励磁电流2A不超过；容量。

用不超过5A的电流连接或断开零负载线路；F.连接或断开变压器中性点的地线。

如果中性点有消弧线圈，则只有在系统没有故障的情况下才能进行，例如接通或
切断小的环流。

电路改变了主电路的工作模式rsystems公司分离开关通常用来配合电源开关完成操作，如页面总线生成
1导电部件
导杆（或导杆）主要安装在导杆上的导杆（或导杆）上，导杆主要安装在导杆上，导杆安装在导杆上，以及用于连接总线或设备的终端。

闸刀开关通常由两个或多个平行的铜板或铜管组成。

铜板的厚度和数量由隔离开关的额定电流决定，对于电压等级较高的分离器，由于离地距离较大，为了方便母线和电气设备的维护，分离器还设有接地测量开关，以代替接地线，在它们之间应安装一个机械锁定装置，以确保操作顺序的正确性。

动触:头采用钳夹式结构夹紧静触头导线杆，夹紧力由导电管内的夹进弹簧来保证。

采用顶压脱扣装置来保障隔离开关的可靠合闸，。

隔离开关在继电保护工作中,二次回路的完好是系统安全稳定运行的保证，而二次回路故障则是继电工作人员经常遇到的问题。

本文结合继电保护人员在日常工作中碰到的实际问题，分析探讨如何处理二次回路中防跳回路故障的一些基本思路及方法。

1. 防跳回路动作原理及常见故障1.1动作原理断路器跳跃可以分为两种情况：1.1.1 控制回路没有故障，由于开关机构或辅助接点接触不良，开关触点卡住等原因。

控制回路确有故障，开关合于故障点，保护动作使开关跳闸，此时KK开关尚未返回（或自动装置接点卡住等），即经KK开关5、8触点（或接点）再次发出合闸脉冲使开关合闸，将造成扩大故障损坏设备的后果。

装设防跳装置就是为了避免上述问题的发生。

当保护动作跳闸时，KK开关5、8虽有合闸脉冲发出，但由于开关跳闸过程中防跳继电器（TBJ）启动，合闸脉冲经KK开关5、8接点TBJ常开接点使TBJ电压线圈保持，断开TBJ常闭接点即断开了合闸回路。

1.2.1 在某变电所一10KV线路保护整组试验过程中，发现开关多次出现跳跃现象(重合闸压板已退出)，且跳跃过程中防跳继电器动作但没有保持。

处理此类问题时，首先应想到是否是防跳装置出现故障。

校验防跳继电器后显示继电器工作正常，说明二次回路接线可能有问题。

检查二次回路后发现KK开关⑤-⑧接点粘连，且防跳保持回路错误地接至图1中虚线1所示位置，TBJ电流线圈动作后其电压线圈不能自保持，造成防跳装置失灵，开关多次分合闸。

正确的接线如图中实线1所示。

1.2.2 TBJ电流线圈和电压线圈在运行过程中，因长时间通电，经常会造成线圈之间的绝缘降低甚至击穿，造成设备运行故障。

如某变电所10KV一线路故障跳闸后，开关没有进行重合闸。

现场处理时，一般应检查合闸回路本身有无故障，如合闸接触器（HC）是否烧坏，开关辅助接点接触是否良好，或重合闸回路工作是否正常，如重合闸继电器中的时间元件有没有启动等。

重合闸装置试验后显示正确动作，合闸回路及开关辅助接点等也没有损坏的迹象，但二次回路放上控制熔丝后用万用表电压挡测量，合闸回路中TBJ常闭接点保持打开。

隔离开关1.2 主要参数1.2.1 隔离开关型号表示方法及含义隔离开关型号的表示方法如图 1.5所示图 1.5 隔离开关型号的表示方法1.2.2 隔离开关主要性能参数（1）额定电压（kV）是指隔离开关最高工作电压，是线电压，也表示其承受绝缘支撑强度。

（2）额定电流（A）是指隔离开关在40℃时最大工作承载电流。

隔离开关牌子推荐民熔电气（3）额定短路时耐受电流（热稳定）kA/S是指隔离开关触头在流过短路电流，而所在3～4秒内所抗拒短路这一电流造成的热熔焊而不损坏的能力。

（4）额定峰值耐受电流（动稳定）kA是指隔离开关在承受短路时，短路电流所造成的斥动力而不发生损坏的能力。

（5）回路接触电阻（μΩ）是指隔离开关导电回路中各电接触形式下的导电性能，是检验及设计、制造工艺装配的技术能力。

1.3 基本运维要求及措施1.3.1 对隔离开关的基本要求按照隔离开关在电网中担负的任务及使用条件，其基本要求有:(1)隔离开关分开后应有明显的断开点，易于鉴别设备是否与电网隔离。

(2)隔离开关断点间应有足够的绝缘距离，以保证在过电压情况下，不致引起击穿而危及工作人员的安全。

(3)在短路情况下，隔离开关应具有足够的热稳定性和动稳定性，尤其是不能因电动力的作用而自动分开，否则将引起严重事故。

(4)具有开断一定的电容电流、电感电流和环流的能力。

(5)分、合闹时的同期性要好，有最佳的分、合闸的速度，以尽可能降低操作过电压、燃弧次数和元线电干扰。

(6)隔离开关的结构应简单，动作要可靠，有一定的机械强度；金属制件应能耐受氧化而不腐蚀；在冰冻的环境里能可靠地分、合闸。

(7)带有接地开关的隔离开关，必须装设连锁机构，以保证停电时先断开隔离开关, 后闭合接地开关，送电时先断开接地开关后闭合隔离开关的操作顺序。

(8)通过辅助触点，隔离开关与断路器之间应有电气闭锁，以防带负荷误拉、合隔离开关。

(9)对于用在气候寒冷地区的户外型隔离开关应具有设计要求的破冰能力，在冰冻的环境里应能可靠地分合闸s(10)对于一般户外非GIS或HGIS用隔离开关，其外绝缘爬电距离应满足安装地点的污秽等级要求，同时应根据设计要求留有一定裕度。

隔离开关民熔隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。

民熔隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。

民熔隔离开关的作用是切断空载电流回路，使维修后的设备与电源有明显的断开点，保证维修人员的安全。

民熔隔离开关无专用灭弧装置，不能切断负载电流和短路电流。

因此，隔离开关只能在断路器断开电路的情况下操作。

严禁带负荷拉合隔离开关。

否则会造成严重的人身和设备事故。

具体来说，使用高压隔离开关时应注意以下几点。

如果隔离开关装有断路器和接地开关，且隔离开关本身有接地开关，则应设置机械联锁或电气联锁，以确保正确的操作顺序。

民熔隔离开关底架上安装直径不小于12mm的接地螺栓，接地用铜软线截面不小于50mm。

隔离开关摩擦部位应涂润滑脂。

投入运行前，应按技术要求检查隔离开关的接点及动作同步。

当隔离开关分闸至分闸距离的80%时，发出隔离开关分闸信号，主开关可靠接触后发出隔离开关合闸信号。

要做到正确操作隔离开关,应注意以下几点:（1）合闸时，应确认与隔离开关连接的断路器等开关设备处于分闸位置，然后站在良好位置，迅速闭合隔离开关。

但在快速完成闭合动作时，用力不宜过大，以防撞击。

操作完毕后，检查主开关与静触头接触是否良好。

（2）单极隔离开关合闸时先合两侧相，后合中间相，合闸时顺序相反。

（3）分闸时，还应检查确认断路器等开关设备处于分闸状态，然后缓慢动作。

当主开关叶片离开静触头时，它将迅速打开。

隔离开关民熔隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。

民熔隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。

本文将会介绍关于民熔隔离开关知识总结，感觉这篇文章对你有帮助的话，可以关注下小编注：当电流“非常低”或每个绝缘开关的两个连接端子之间的电压在开关前后没有显著变化时，绝缘开关具有关闭和断开电路的能力。

低压绝缘开关和高压绝缘开关分为多个操作循环：M1绝缘开关和M2绝缘开关分为绝缘列：单缸绝缘开关、两列绝缘开关和三列绝缘开关。

根据安装地点：内部和内部绝缘开关的外部绝缘开关元件A：包括静态接触和接触的导电部分的静态接触由铜板构成，其穿孔端可连接到铜板上。

巴士可移动的触点是由两个铜板组成的触点带，它们可以绕角轴旋转，并且在关闭时阻止静态接触。

两个铜板具有用于控制动态触点之间的接触压力的夹紧弹簧，并且两个铜头在通过相同方向的电流时在它们之间产生电压，从而增加电压。

电镀钢板的接触和可靠性操作，也称为磁锁，安装在接触带的两端，由此获得磁锁磁化产生的相互吸引，并增加接触压力。

这有助于改进绝缘开关的操作和热稳定性。

每个技术参数都有意义第一：G用于绝缘开关；二设备的位置；三设计序号；第19号；第13号；第四位置：操作电压电平；KV单元。

第五位置：额定电流，单元A.例如，GN19-35/630：绝缘开关，内部类型，序列号13，操作电压35千伏，额定电流630A.用于开发知识：一些绝缘开关在工作电压之后具有其他特性，例如G改进的模型，T用于均匀设计，D用于质量显示器，K用于快速划分，C用于电压模型中使用的陶瓷套筒，即标准电压电平1（GB/T.156-2007）标准电压电平3-相位系统和相位系统的标准电压相关设备，额定电压在1千伏至35千伏之间。

隔离开关
使用和结构
1绝缘电压将电路分割成一个绝缘开关，在一个无电流电路上造成明显的断裂，使电流断裂装置与充电部分隔离，并提供一个可见的空气绝缘空间，以确保人员和设备的安全。

隔绝开关具有一定的切断小电流的能力，当电弧与空气分离时将电弧自然地从空气中释放出来。

开幕绝缘开关可用于下列操作：
a.在没有接地指示的情况下关闭或关闭电压传感器；
b.在发生未受照明的撞击时关闭或关闭防雷装置；
c.将空总线和低压反应器连接或关闭至真空状态等；连接或切断激励电流不超过2A的空变压器；E，连接或切断电容器电流不超过5A F的空电路；当中性点具
有阻尼线圈时，连接或切断变压器中性点的接地线。

系统故障；G.连接或切断小循环流。

开关电路改变系统的操作模式一、隔离开关与断路器，协调操作
导电部分
导电部分通过支承绝缘子而固定，以关闭和断开电路，特别是由操作绝缘子驱动的刀闸（“触点或导电杆”）、基底固定的静态触点以及连接总线或设备的连接端子。

刀具显示器通常由两个或多个平行的铜板或铜管构成，其厚度和数量由开关的额定电流确定。

绝缘高压绝缘开关离地球更远为了便于修理总线和电气设备，绝缘开关还包括接地切割闸，以取代接地线，并在两者之间安装机械锁定装置，以确保操作顺序的一致性。

动触:头采用钳夹式结构夹紧静触头导线杆，夹紧力由导电管内的夹进弹簧来保证。

采用顶压脱扣装置来保障隔离开关的可靠合闸，。
