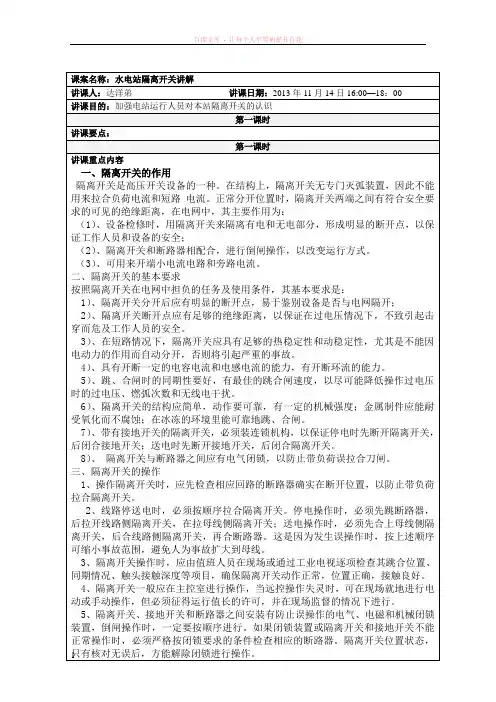

课案名称：水电站隔离开关讲解讲课人：达洋弟讲课日期：2013年11月14日16:00—18：00讲课目的：加强电站运行人员对本站隔离开关的认识第一课时讲课要点：第一课时讲课重点内容一、隔离开关的作用隔离开关是高压开关设备的一种。
在结构上，隔离开关无专门灭弧装置，因此不能用来拉合负荷电流和短路电流。
正常分开位置时，隔离开关两端之间有符合安全要求的可见的绝缘距离，在电网中，其主要作用为：（1）、设备检修时，用隔离开关来隔离有电和无电部分，形成明显的断开点，以保证工作人员和设备的安全；（2）、隔离开关和断路器相配合，进行倒闸操作，以改变运行方式。
（3）、可用来开端小电流电路和旁路电流。
二、隔离开关的基本要求按照隔离开关在电网中担负的任务及使用条件，其基本要求是：1）、隔离开关分开后应有明显的断开点，易于鉴别设备是否与电网隔开；2）、隔离开关断开点应有足够的绝缘距离，以保证在过电压情况下，不致引起击穿而危及工作人员的安全。
3）、在短路情况下，隔离开关应具有足够的热稳定性和动稳定性，尤其是不能因电动力的作用而自动分开，否则将引起严重的事故。
4）、具有开断一定的电容电流和电感电流的能力，有开断环流的能力。
5）、跳、合闸时的同期性要好，有最佳的跳合闸速度，以尽可能降低操作过电压时的过电压、燃弧次数和无线电干扰。
6）、隔离开关的结构应简单，动作要可靠，有一定的机械强度；金属制件应能耐受氧化而不腐蚀；在冰冻的环境里能可靠地跳、合闸。
7）、带有接地开关的隔离开关，必须装连锁机构，以保证停电时先断开隔离开关，后闭合接地开关；送电时先断开接地开关，后闭合隔离开关。
8）、隔离开关与断路器之间应有电气闭锁，以防止带负荷误拉合刀闸。
三、隔离开关的操作1、操作隔离开关时，应先检查相应回路的断路器确实在断开位置，以防止带负荷拉合隔离开关。
2、线路停送电时，必须按顺序拉合隔离开关。
停电操作时，必须先跳断路器，后拉开线路侧隔离开关，在拉母线侧隔离开关；送电操作时，必须先合上母线侧隔离开关，后合线路侧隔离开关，再合断路器。
