采光顶幕墙安装施工方案1.引言采光顶幕墙是一种在建筑物的顶部安装的透明墙体，可以提供自然光线的采光效果。
本文档将介绍采光顶幕墙的安装施工方案，包括材料准备、施工步骤以及注意事项。
2.材料准备在进行采光顶幕墙的安装施工之前，需要准备以下材料： - 透明玻璃板：用于构成采光顶幕墙主要的透明部分，应选择高质量的耐候玻璃。
- 铝合金型材：用于连接和固定透明玻璃板的支架，应选择具有良好强度和耐腐蚀性的铝合金材料。
- 密封胶：用于填充和密封透明玻璃板和铝合金型材之间的缝隙，应选择具有良好耐候性和粘结性的密封胶。
- 安装工具：包括螺丝刀、螺丝扳手、切割工具等。
3.施工步骤3.1 准备工作在进行采光顶幕墙安装施工之前，需要进行以下准备工作： - 清理施工区域，确保施工区域干净无障碍。
- 检查施工图纸，确认采光顶幕墙的尺寸和位置。
- 准备好所需材料和安装工具。
3.2 安装支架根据施工图纸确定的位置，首先安装铝合金支架，具体步骤如下：1. 使用螺丝扳手将铝合金型材连接起来，形成支架的基本框架。
2. 使用水平仪调整支架的水平度，确保支架平稳并与建筑物紧密连接。
3. 根据需要，在支架上添加横向和纵向的连接件以增强支撑和稳定性。
3.3 安装玻璃板安装支架后，可以开始安装透明玻璃板，具体步骤如下： 1. 使用切割工具按照需要的大小将透明玻璃板裁剪成合适的尺寸。
2. 将裁剪好的透明玻璃板放入铝合金支架的槽口中，并确保玻璃板与支架之间的间隙均匀。
3. 使用螺丝刀将玻璃板固定在支架上，确保玻璃板牢固不松动。
4. 重复以上步骤，直到所有透明玻璃板都安装完毕。
3.4 密封处理安装完透明玻璃板后，需要进行密封处理，以确保采光顶幕墙的防水性能和耐候性，具体步骤如下： 1. 使用密封胶将透明玻璃板和铝合金支架之间的缝隙填充完整。
2. 使用刮刀平整密封胶，确保密封胶与透明玻璃板和铝合金支架之间的贴合度。
3. 清理多余的密封胶，保持采光顶幕墙的外观整洁。

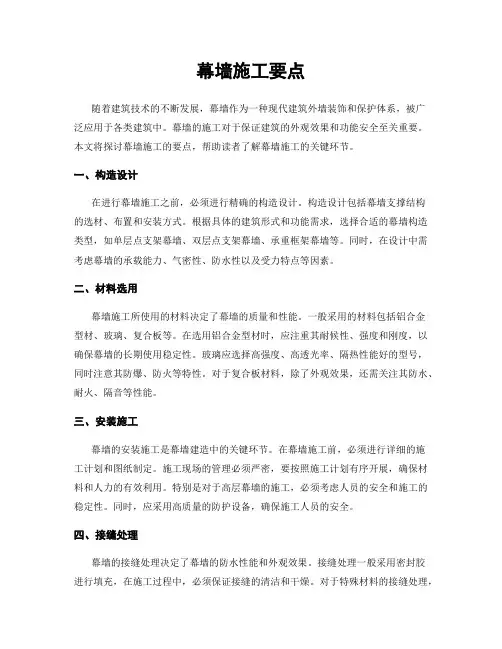

幕墙施工要点随着建筑技术的不断发展，幕墙作为一种现代建筑外墙装饰和保护体系，被广泛应用于各类建筑中。
幕墙的施工对于保证建筑的外观效果和功能安全至关重要。
本文将探讨幕墙施工的要点，帮助读者了解幕墙施工的关键环节。
一、构造设计在进行幕墙施工之前，必须进行精确的构造设计。
构造设计包括幕墙支撑结构的选材、布置和安装方式。
根据具体的建筑形式和功能需求，选择合适的幕墙构造类型，如单层点支架幕墙、双层点支架幕墙、承重框架幕墙等。
同时，在设计中需考虑幕墙的承载能力、气密性、防水性以及受力特点等因素。
二、材料选用幕墙施工所使用的材料决定了幕墙的质量和性能。
一般采用的材料包括铝合金型材、玻璃、复合板等。
在选用铝合金型材时，应注重其耐候性、强度和刚度，以确保幕墙的长期使用稳定性。
玻璃应选择高强度、高透光率、隔热性能好的型号，同时注意其防爆、防火等特性。
对于复合板材料，除了外观效果，还需关注其防水、耐火、隔音等性能。
三、安装施工幕墙的安装施工是幕墙建造中的关键环节。
在幕墙施工前，必须进行详细的施工计划和图纸制定。
施工现场的管理必须严密，要按照施工计划有序开展，确保材料和人力的有效利用。
特别是对于高层幕墙的施工，必须考虑人员的安全和施工的稳定性。
同时，应采用高质量的防护设备，确保施工人员的安全。
四、接缝处理幕墙的接缝处理决定了幕墙的防水性能和外观效果。
接缝处理一般采用密封胶进行填充，在施工过程中，必须保证接缝的清洁和干燥。
对于特殊材料的接缝处理，如幕墙玻璃与铝材的接缝，必须采用专业的密封胶和技术操作，保证接缝的牢固性和密封性。
五、通风和排水幕墙通风和排水是保证幕墙长期使用安全的重要因素。
在施工中，必须考虑幕墙的通风和排水问题。
通风可以有效降低幕墙温度，减少能耗，排水则可以预防积水导致的腐蚀和漏水。
通风和排水系统的设计和施工必须符合相关规范和标准，确保系统的畅通和有效运行。
六、施工质量控制幕墙施工质量的控制对于保证幕墙的使用寿命和外观效果至关重要。
玻璃幕墙及采光顶施工方案一、方案概述玻璃幕墙是以玻璃为主要构件材料的外墙装饰体系，能够提供良好的采光和景观效果。
采光顶是一种安装在建筑顶部的透光建筑结构，用于增加室内采光和通风。
本方案旨在提供一个完整的玻璃幕墙和采光顶的施工方案，确保施工过程安全可靠，并满足设计要求。
二、施工流程1.前期准备a.对施工现场进行清理，并确保地基平整。
b.审查和分析设计图纸，确定施工顺序和材料需求。
2.地基和基础工程a.根据设计图纸进行地基和基础的施工，确保牢固和稳定。
b.按照设计要求进行地基和基础的验收。
3.结构安装a.进行玻璃幕墙主体结构的安装，包括铝合金框架和彩色玻璃板。
b.使用专业工具和设备进行安装和连接，确保结构稳定可靠。
4.玻璃安装a.根据设计要求，安装透明玻璃板，确保无裂纹和漏光现象。
b.使用合适的密封材料进行玻璃与结构之间的连接，确保密封性能。
5.附件安装a.安装玻璃幕墙的附件，如门窗、扶手和栏杆等。
b.使用专业工具进行调整和固定，确保附件的安全和稳定。
6.屋面结构搭建a.根据设计要求进行采光顶结构的搭建，包括钢架和透明材料。
b.使用合适的连接件进行连接，确保结构牢固和稳定。
7.采光材料安装a.安装透明材料，如玻璃或塑料板，确保采光效果和耐久性。
b.使用透明粘合剂或密封材料进行连接，确保密封性能。
8.结构调整和整体验收a.对玻璃幕墙和采光顶进行结构调整，确保整体稳定可靠。
b.进行整体验收，包括材料质量、施工质量和安全性能等。
三、施工安全1.在施工过程中，必须遵守相关的安全规范和操作规程，保证人员和设备的安全。
2.施工现场应设置必要的围挡和标识牌，提醒施工人员注意安全。
3.严禁超过设备和材料的额定载荷，避免发生意外事故。
4.在高处作业时，必须佩戴安全帽、安全带等个人防护装备，确保人员的安全。
5.施工过程中，必须定期开展安全检查和培训，提高施工人员的安全意识。
四、质量保证1.在施工过程中，必须遵循施工图纸和设计要求，确保施工质量符合标准。

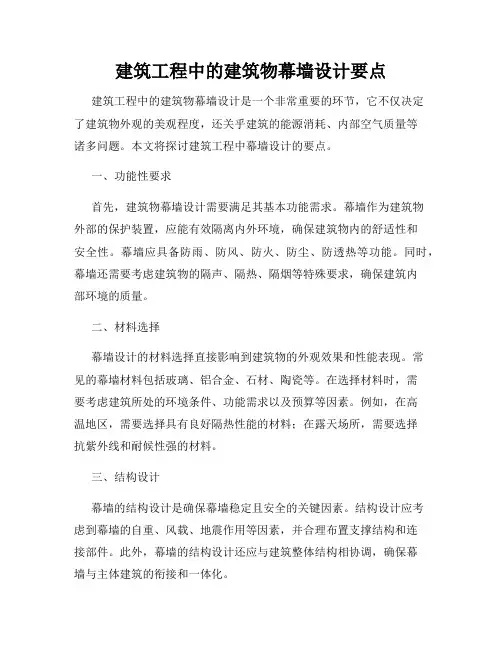

建筑工程中的建筑物幕墙设计要点建筑工程中的建筑物幕墙设计是一个非常重要的环节，它不仅决定了建筑物外观的美观程度，还关乎建筑的能源消耗、内部空气质量等诸多问题。
本文将探讨建筑工程中幕墙设计的要点。
一、功能性要求首先，建筑物幕墙设计需要满足其基本功能需求。
幕墙作为建筑物外部的保护装置，应能有效隔离内外环境，确保建筑物内的舒适性和安全性。
幕墙应具备防雨、防风、防火、防尘、防透热等功能。
同时，幕墙还需要考虑建筑物的隔声、隔热、隔烟等特殊要求，确保建筑内部环境的质量。
二、材料选择幕墙设计的材料选择直接影响到建筑物的外观效果和性能表现。
常见的幕墙材料包括玻璃、铝合金、石材、陶瓷等。
在选择材料时，需要考虑建筑所处的环境条件、功能需求以及预算等因素。
例如，在高温地区，需要选择具有良好隔热性能的材料；在露天场所，需要选择抗紫外线和耐候性强的材料。
三、结构设计幕墙的结构设计是确保幕墙稳定且安全的关键因素。
结构设计应考虑到幕墙的自重、风载、地震作用等因素，并合理布置支撑结构和连接部件。
此外，幕墙的结构设计还应与建筑整体结构相协调，确保幕墙与主体建筑的衔接和一体化。
四、节能设计随着人们对建筑节能要求的不断提高，幕墙设计也需要考虑节能因素。
合理的幕墙设计可以减少建筑物的能耗，降低暖通空调系统的负荷。
在节能设计中，可以采用双层幕墙、中空玻璃、低辐射玻璃等技术手段，提高建筑的保温性能和隔热性能。
五、施工要点幕墙的施工过程需要严格控制，确保幕墙的质量和安全。
施工前需要进行材料检测，确保材料质量符合要求；施工过程中需要严格按照设计图纸进行施工，避免出现误差和失误；施工完工后需要进行质量检验，确保幕墙的性能和外观符合要求。
总结：综上所述，建筑工程中的建筑物幕墙设计要点包括功能性要求、材料选择、结构设计、节能设计以及施工要点。
只有在满足这些要点的基础上，才能设计出具有良好外观效果和性能表现的幕墙。
因此，在进行建筑工程幕墙设计时，务必要综合考虑各个方面的因素，确保设计的幕墙能够达到预期效果。
建筑幕墙与采光顶设计施工手册1、引言建筑幕墙与采光顶作为建筑的重要组成部分，不仅能够提供建筑外表面的保温、防水、遮阳等功能，还能够极大地增加建筑的美观性和舒适性。
本手册旨在提供建筑幕墙与采光顶的设计与施工的全面指导，帮助设计师和施工人员更好地理解和应用相关知识。
2、建筑幕墙设计与施工2.1建筑幕墙的种类建筑幕墙可分为组合式幕墙、点支式幕墙、双层幕墙等多种类型。
设计师在选择幕墙类型时应根据建筑的功能、使用要求、气候条件等各方面因素进行综合考虑。
2.2建筑幕墙的设计要求设计师在设计建筑幕墙时应遵循以下要求：（1）确保建筑结构的安全性（2）满足建筑节能的要求，提高建筑的能源利用效率（3）强调建筑的环保性能（4）充分考虑建筑的可维修性和可持续发展性2.3建筑幕墙的施工要点在建筑幕墙的施工中，需要注意以下要点：（1）合理选择施工工艺和施工方法（2）加强施工管理，确保施工质量（3）做好安全防护工作，保障施工人员的人身安全（4）及时进行施工进度控制，保证施工周期3、采光顶设计与施工3.1采光顶的功能采光顶能够提供自然光照，改善建筑内部的采光条件，同时还有利于室内空气循环，提高室内舒适度。
3.2采光顶的设计要求设计师在设计采光顶时需要考虑以下要求：（1）确定采光顶的位置和面积，满足建筑功能和室内采光要求（2）合理选择采光材料，保证采光顶的透光性和耐候性能（3）设计合理的防水措施，确保采光顶的防水性能（4）充分考虑采光顶的保温性能，提高建筑的节能性能3.3采光顶的施工要点在采光顶的施工中，需要注意以下要点：（1）选择合适的施工方法和设备（2）注重隐蔽工程的施工质量，确保采光顶的使用寿命（3）进行严格的施工现场管理，保障施工安全（4）及时清理施工现场，保持环境整洁4、总结建筑幕墙与采光顶作为建筑的重要组成部分，在设计与施工中有着不可忽视的作用。
本手册对建筑幕墙与采光顶的设计与施工进行了简要介绍，并提出了相应的设计要求和施工要点。

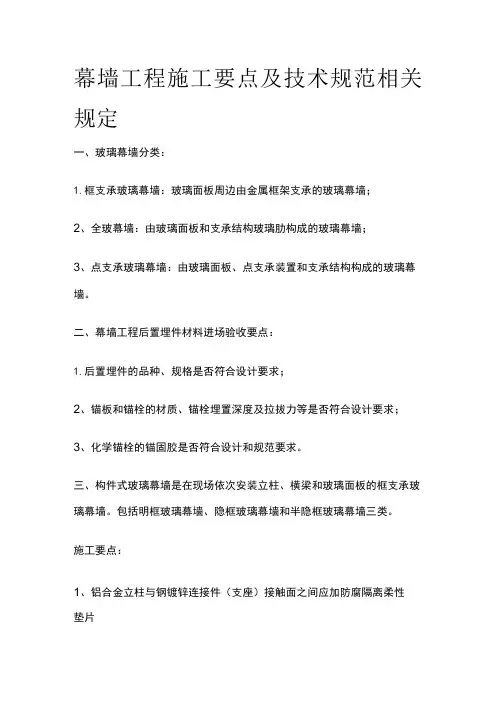

幕墙工程施工要点及技术规范相关规定一、玻璃幕墙分类：1.框支承玻璃幕墙：玻璃面板周边由金属框架支承的玻璃幕墙；2、全玻幕墙：由玻璃面板和支承结构玻璃肋构成的玻璃幕墙；3、点支承玻璃幕墙：由玻璃面板、点支承装置和支承结构构成的玻璃幕墙。
二、幕墙工程后置埋件材料进场验收要点：1.后置埋件的品种、规格是否符合设计要求；2、锚板和锚栓的材质、锚栓埋置深度及拉拔力等是否符合设计要求；3、化学锚栓的锚固胶是否符合设计和规范要求。
三、构件式玻璃幕墙是在现场依次安装立柱、横梁和玻璃面板的框支承玻璃幕墙。
包括明框玻璃幕墙、隐框玻璃幕墙和半隐框玻璃幕墙三类。
施工要点：1、铝合金立柱与钢镀锌连接件（支座）接触面之间应加防腐隔离柔性垫片2、立柱每个连接部位的受力螺栓，至少需要布置2个3、立柱应先与连接件（角码）连接，然后连接件再与主体结构预埋件连接。
4、幕墙玻璃面板开启窗的开启角度不宜大于30°,开启距离不宜大于300mm5、硅酮结构密封胶与硅酮耐候密封胶的性能不同，二者不能互换。
四、全玻幕墙是由玻璃肋和玻璃面板构成的玻璃幕墙。
施工要点：1、全玻幕墙面板玻璃厚度不宜小于IOmm;玻璃肋截面厚度不应小于12mm z截面高度不应小于100mm2、全玻幕墙面板与玻璃肋的连结胶绛必须采用硅酮结构密封胶，可以现场打注。
五、建筑幕墙防火构造要求：1.幕墙与各层楼板、隔墙外沿间的缝隙，应采用不燃材料封堵，填充材料可采用岩棉或者矿棉，其厚度不应小于100mm2、防火层应采用厚度不小于L5mm的镀锌钢板承托，不得采用铝板。
承托板与主体结构、幕墙结构及承托板之间的缝隙应采用防火密封胶密封；防火密封胶应有法定检测机构的防火检验报告。
3、防火层不应与幕墙玻璃直接接触，防火材料朝玻璃面处宜采用装饰材料覆盖。
4、同一幕墙玻璃单元不应跨越两个防火分区。
六、建筑幕墙的防雷构造要求：1.幕墙的金属框架应与主体结构的防雷体系可靠连接。
2、幕墙的铝合金立柱，在不大于IOm范围内宜有一根立柱采用柔性导线，把上柱与下柱的连接处连通。
高层建筑玻璃幕墙设计及施工技术要点分析摘要：玻璃幕墙是建筑设计常用形式，既可以提高建筑美观性，又能够增强自然采光，并且因为自重小，无论是前期施工还是后期维护均有更大的优势，因此被广泛的应用到建筑工程项目中。
与此同时，通过结构选型、立面分格优化等多个方面的综合分析，确保玻璃幕墙功能性同时，提高其艺术性与节能性。
基于此，本篇文章对高层建筑玻璃幕墙设计及施工技术要点进行研究，以供参考。
关键词：建筑幕墙；玻璃幕墙；设计分析；施工技术要点引言玻璃幕墙基本上是由支撑结构和玻璃结构组成的建筑的外围护结构或装饰性结构，相对于建筑的主体结构，这些结构具有一定的移位能力。
玻璃幕墙，包括清晰的框架和隐藏的框架，是装饰建筑项目外墙的一种独特的表达方式，是现代高级建筑时代的一个显而易见的特征。
1建筑幕墙概述建筑幕墙是由面板与支承结构体系（支承装置与支承结构）组成的、可相对主体结构有一定位移能力或自身有一定变形能力、不承担主体结构所受作用的建筑外围护墙。
远看像一块幕布一样挂上去，故名“幕墙”。
它是现代大型和高层建筑常用的带有装饰效果的轻质墙体。
它从最开始的笨重型板材发展到今天更轻型的板材和结构，板材品种也从最初的少，走向多类型、多色彩，目前板材主要有玻璃、陶瓷板、微晶玻璃、高压层板、无机玻璃钢、陶土板、水泥纤丝维板、石板、金属板等多种类型。
施工技术也更加灵活方便快捷，幕墙从封闭式也发展到了开放式，具有了更高的防水性能，使用寿命也进一步延长。
2玻璃幕墙的应用现状（1）国家目前所出台的部分政策对玻璃幕墙带来一定的影响。
玻璃幕墙在应用时极容易受国家出台部分政策的影响。
如党政机关建筑在新建建筑楼层与清理办公用房通知要求中明确提出，政府部门严禁以任何理由新建、扩建、改建楼堂馆所，住建部、安全局在关于加强玻璃幕墙安全防护工程通知中也强调，新建住宅、党政机关办公楼、人口密集并且流动性较大的商业场所、临时道路工程以及人员通道的建筑物严禁使用全隐框玻璃幕墙。
采光顶施工方案一、引言采光顶是一种常见的建筑设计元素，其作用是将自然光线引入建筑内部，提供良好的室内照明。
采光顶的施工方案是确保采光顶功能顺利实现的关键。
本文将介绍采光顶施工方案的一般步骤和注意事项。
二、施工前准备工作1. 方案设计：在施工前，应首先进行采光顶的方案设计。
方案设计需要考虑到建筑的设计风格、采光需求、采光顶的材料选择等因素。
2. 材料准备：根据采光顶方案设计，准备所需的施工材料，包括钢材、玻璃、隔热材料等。
材料的选择要考虑到采光顶的使用环境和要求。
3. 安全措施：在施工前，要确保施工现场的安全。
检查并确保施工区域没有潜在的危险，设置必要的安全警示标志。
三、施工步骤1. 构架安装：首先，按照方案设计，安装采光顶的支撑构架。
一般情况下，使用钢材作为支撑构架的主要材料。
确保支撑构架的稳定性和坚固性。
2. 玻璃安装：安装支撑构架后，进行玻璃的安装工作。
将预先制作好的玻璃板按照设计要求依次安装在支撑构架上。
注意玻璃的安装平整度和密封性。
3. 隔热处理：为了提高采光顶的隔热性能，可以在玻璃板下方进行隔热处理。
使用隔热材料，如泡沫塑料板等，覆盖在玻璃板下方，以减少热量传导。
4. 密封处理：为了确保采光顶的密封性，需进行密封处理。
使用合适的密封材料，如硅胶或密封胶，对玻璃和支撑构架之间的连接处进行密封处理。
5. 结构检查：施工完成后，进行采光顶的结构检查。
检查支撑构架的稳定性、玻璃的安装质量和密封效果。
如发现问题，及时进行修复或调整。
四、注意事项1. 施工过程中，要确保工人的安全。
使用符合规定的个人防护装备，如安全帽、安全鞋等。
在高处施工时，要使用安全带进行固定。
2. 施工现场要保持清洁整洁。
及时清理施工废料和垃圾，防止堆积导致施工质量下降。
3. 施工过程中，要密切注意天气情况。
避免在恶劣天气下施工，以免影响施工效果。
4. 施工完成后，要进行验收和保养工作。
检查采光顶的使用效果和质量，并定期进行清洁和维护，以保持其良好的功能。
幕墙与采光顶主要内容:�玻璃幕墙�铝板幕墙�石板幕墙�采光顶一.玻璃幕墙(一玻璃幕墙的特点1.1.装饰效果好;装饰效果好;2.2.质量轻质量轻质量轻((是砖墙重量的是砖墙重量的1/101/101/10;;3.3.安装速度快;安装速度快;4.4.更新维修方便。
更新维修方便。
但也受到价高、材料及施工技但也受到价高、材料及施工技术要求高、光污染、能耗大等因素的约束。
幕幕幕墙墙墙反反反射射射光光光线线线对对对环环环境境境的的的影影影响响响(二玻璃幕墙的类型按构造1.1.按构造——有框、无框((全玻全玻。
明框、隐框、无框有框((明框、隐框按施工方式2.2.按施工方式——元件式元件式((分件式分件式、单元式。
按框架材料3.3.按框架材料——型钢框、铝合金框、不锈钢型材。
明框玻璃幕墙竖隐横不隐横隐竖不隐(三元件式玻璃幕墙构造组成——金属框料(竖梃、横档竖梃、横档固定连接件玻璃面板填充层内衬墙1.1.金属框的断面金属框的断面金属框的断面与连接方式与连接方式(1(1框架框架框架材料:材料:材料:铝合金、铜合金、不锈钢铝合金、铜合金、不锈钢竖梃横档竖竖竖梃梃梃断断断面面面形形形式式式横档断面形式2转角竖梃形式连接件和转接件竖梃与主体连接——采用连接件固定(2竖梃与主体连接(2竖梃通过桁架与主体连接竖梃与横档连接(3(3竖梃与横档连接——通过角铝及铝型材连接铝型材连接竖梃与(4(4竖梃与竖梃接长——内衬铝套管连接密封材料——挤紧、定位、密封、粘结。
2.2.密封材料3.3.玻璃的选择玻璃的选择玻璃的选择与镶嵌与镶嵌(1(1玻璃选择玻璃选择选择热工性能好,抗冲击力强的特种选择热工性能好,抗冲击力强的特种玻璃。
安全玻璃安全玻璃——钢化玻璃、夹层玻璃、夹丝玻璃。
节能玻璃节能玻璃——吸热玻璃、镜面玻璃、中空玻璃。
中空玻璃构成及性能比较玻璃与框架的固定(2(2玻璃与框架的固定明框幕墙玻璃嵌固A.A.明框幕墙玻璃嵌固嵌固材料:嵌固材料:——密封层、密封衬垫、定位垫块玻璃的嵌固玻璃与竖梃固定玻璃与横档固定B.B.隐框幕墙玻璃固定隐框幕墙玻璃固定安装材料:安装材料:玻璃板块、玻璃板块、玻璃板块、压块压块压块((挂钩挂钩、泡沫垫杆、硅酮耐候密封胶。

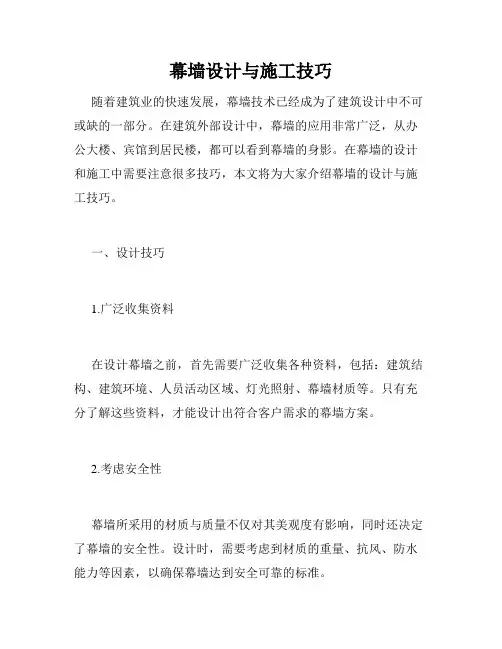

幕墙设计与施工技巧随着建筑业的快速发展，幕墙技术已经成为了建筑设计中不可或缺的一部分。
在建筑外部设计中，幕墙的应用非常广泛，从办公大楼、宾馆到居民楼，都可以看到幕墙的身影。
在幕墙的设计和施工中需要注意很多技巧，本文将为大家介绍幕墙的设计与施工技巧。
一、设计技巧1.广泛收集资料在设计幕墙之前，首先需要广泛收集各种资料，包括：建筑结构、建筑环境、人员活动区域、灯光照射、幕墙材质等。
只有充分了解这些资料，才能设计出符合客户需求的幕墙方案。
2.考虑安全性幕墙所采用的材质与质量不仅对其美观度有影响，同时还决定了幕墙的安全性。
设计时，需要考虑到材质的重量、抗风、防水能力等因素，以确保幕墙达到安全可靠的标准。
3.优先考虑功能性幕墙除了起到装饰作用外，它的功能性也非常重要。
幕墙应该设计成可以自然通风、采光性好，并能够隔热与节能。
此外，幕墙材质的选择也应考虑到其可回收的程度，以减少对环境的污染。
二、施工技巧1.选择合适的安装方案在安装幕墙时，需要根据幕墙的设计方案选择出适合的安装方案。
不同的幕墙材料需要不同的安装方式，因此选择出合适的安装方案非常重要。
2.质量检测在施工过程中，需要对幕墙材质进行严格的质量检测。
例如铝合金材料应该进行硬度测试、铝型材应该进行横截面测量等。
只有通过严格的质量检测，幕墙才能达到长久稳定的目标。
3.关注施工细节在幕墙的施工过程中，需要特别关注施工细节。
例如，断桥铝幕墙的施工时要做好保证其防水性能，避免施工中的返工等问题。
只有每个施工环节都做好了细节上的管理，才能确保幕墙的质量。
结语：幕墙设计的成功离不开设计师和施工人员的合作，同时也需要专业的技能和技术。
幕墙的设计和施工需要经过一系列的步骤来确保幕墙达到了设计、安全和质量的要求。
希望本文能够为广大从事幕墙设计和施工的人员提供一定的指导和帮助。
四川建筑科学研究BU I LD I N G SC IEN CE R ESEA RCH O F S I CHUAN第27卷 第1期2001年3月收稿日期:2000210230作者简介:赵西安(1940-),男,教授,主要从事高层建筑结构、计算机软件、建筑幕墙方面工作。
建筑幕墙和采光顶设计与施工要点(一)赵西安(中国建筑科学研究院,北京 100013)摘 要:主要介绍了建筑幕墙材料的质量与幕墙的功能、安全性的关系及幕墙和采光顶建筑功能与防护。
关键词:建筑幕墙;采光顶;材料中图分类号:TU 5 文献标识码:B 文章编号:1008-1933(2001)01-0070-031 幕墙材料111 一般规定幕墙材料的质量与幕墙的功能、安全性紧密相关,所以幕墙和采光顶所采用的材料,必须符合以下要求:(1)材料必须符合现行国家标准规定;(2)材料必须有出厂合格证;(3)材料的物理力学性能、化学成分、耐候性能应符合设计要求。
112 铝合金型材铝合金型材的要求在《玻璃幕墙工程技术规范》(GJ 102296第31211条～31212条已作规定。
铝材应有化学成分检测报告、力学性能试验报告和出厂合格证。
(1)铝型材的壁厚:横梁跨度不大于112m 时,截面主要受力部分的厚度不应小于215mm ;横梁跨度大于112m 时,不小于310mm 。
立柱截面主要受力部分厚度不应小于3mm 。
横梁和立柱在有螺纹连接部位,局部壁厚不小于螺钉的直径。
为此,尽量采用带螺帽的螺栓连接,避免采用自攻螺钉连接。
(2)铝型材表面应作氧化镀膜层,一般情况下,膜厚不小于15Λm ;在海滨、污染严重地区,膜厚为20Λm ,膜厚不宜大于25Λm ,否则,容易脱落。
113 钢型材(1)碳素钢材应有力学性能试验报告和出厂合格证。
钢型材厚度不应小于315mm ,在海滨、污染严重地区宜预留腐蚀厚度。
钢型材宜进行热镀锌处理,也可以涂船用防锈漆或富锌防锈漆。
焊条和焊接参数应符合《钢结构设计规范》GBJ 217的要求。
(2)不锈钢型材的化学成分应符合国家标准《不锈钢棒》GB T 1220的要求,应有化学成分和力学性能检测报告,有出厂合格证,焊接应采用不锈钢焊条,采用气体保护焊。
(3)耐候钢应符合国家标准GB T 4172、GB T 4171的要求。
耐候钢应刷防腐涂层。
114 玻璃《玻璃幕墙工程技术规范》JGJ 102296第31311～31317条对玻璃的性能要求已作出明确规定。
(1)幕墙和采光顶必须采用安全玻璃,防止玻璃开裂时伤人。
安全玻璃通常指钢化玻璃和夹层玻璃。
半钢化玻璃不属于安全玻璃,但因破碎时具有放射形裂缝,不易脱落,所以仍允许使用。
采光顶宜采用夹层玻璃,采用钢化玻璃时,下面应设安全网;采用夹层中空玻璃时,夹层玻璃应放底面。
(2)镀膜反射玻璃的反射率宜控制在15%～25%,以免反光过强形成干扰,必要时,可采用低幅射(L ow E )玻璃。
镀膜反射玻璃的质量标准应符合《玻璃幕墙工程技术规范》JGJ 102296第31312、31313条的规定。
(3)夹层玻璃应采用胶膜干法加工,竖法合片的夹层玻璃具有较好的平直度。
夹层玻璃内、外片宜厚度相近,品种相近,不宜用钢化玻璃与普通玻璃合片,否则,内外片承载力悬殊容易使较弱片开裂。
在气温高、阳光直射处采用有色胶片合片时,应考虑因热量聚集,容易产生玻璃开裂的问题。
(4)中空玻璃质量应符合JGJ 102296第31314条要求,采用双道密封。
中空玻璃内、外片厚度差不宜超过2mm ,空气层厚度宜在9mm 以上。
(5)幕墙和采光顶的玻璃边缘必须进行倒棱和磨边,31317条“边缘处理”一词,应理解为机械倒棱加上机械磨边,不能仅仅用手工磨边倒棱。
玻璃运输过程中要严防边棱碰损。
工程经验表明:未经磨边和边棱缺损的玻璃往往是开裂的主要原因,不应安装到幕墙和采光顶上。
115 铝板幕墙铝板可采用蜂窝铝板、单层铝板和复合铝板。
蜂窝铝板有良好的性能,但由于价格较高,所以,目前较多采用单层铝板。
复合铝板由于价格低、易加工、平整度好,应用也不少。
(1)单层铝板的性能、质量应符合国家标准GB T 3880的要求。
应有化学成分和力学性能检测报告及出厂合格证,单层铝板厚度不应小于215mm 。
(2)蜂窝铝板厚度不宜小于10mm 。
正面铝板和背面铝板厚度不应小于110mm 。
(3)铝塑复合板应符合国家标准GB T 17748的要求,正、背面板厚度不应小于015mm ,总厚度不应小于4mm ,隔离强度标准值应大于7N mm 。
用于18m 高度以上的复合铝07板,其芯材必须采用不燃性材料。
普通聚乙烯芯材(PE)在火灾时容易产生烟雾,不宜在高空采用。
(4)铝板应进行表面氟碳树脂处理,喷涂或滚涂应在正规的喷涂厂或原生产厂进行,所采用的氟碳树脂原粉含量不应低于75%,涂装厂应有原粉生产厂的授权证书。
一般涂层厚度不小于25Λm,在海滨和严重污染地区不小于40Λm。
116 石板幕墙应采用耐久性较好的花岗岩板。
板厚不应小于25mm。
石板面积一般不大于115m2。
花岗岩是脆性天然材料,性能十分分散,应进行材料性能试验。
首先要进行抗折强度试验以确定其强度计算指标,任一试件的试验值小于8N mm2时,该批石材不得用于幕墙。
石材吸水率不宜大于1%,Fe2O3含量不宜大于2%,Si O2含量不宜小于70%,以保证其耐久性能。
石材的放射性关系到人身安全,应符合现行标准JC518的规定。
117 硅酮结构密封胶结构胶性能必须符合国家标准GB16776的要求。
结构胶的品牌应经过国家认定。
结构胶的使用必须符合《硅酮结构密封胶使用管理暂行办法》(国经贸外经[2000]583号)的规定。
(1)结构胶的采购①采购硅酮结构密封胶(以下简称结构胶),必须到国家认定的销售企业购买国家认定产品,同时索取正规销售发票和认定证书复印件,进口产品还必须有进口商检合格证明复印件。
②在采购结构胶时,使用者要向销售企业提供工程项目名称、地址、幕墙面积和需用结构数量,销售企业要登记存档。
③在采购结构胶,包装上必须有国家认定标识、中文说明、批号、出厂及使用有效日期,采购的进口结构胶,包装上必须有商检标志、国家认定标识、中文说明、批号、出厂及使用有效日期。
④凡在城镇临街建筑物距地面10m以上安装玻璃幕墙前,建设单位(或按合同约定的其它相关单位)必须将所用结构胶、双面胶条、泡沫棒、铝材、玻璃和相关材料送国家指定的检测中心作相容性试验和粘贴性能检测。
相容性试验和粘贴性能检测要符合《建筑用硅酮结构密封胶》(GB167762 1997)国家标准;项目不全、试验日期与施工日期不符、检测报告与检测中心存档报告不符者等均为无效报告。
(2)结构胶的使用①使用结构胶的建设单位或施工单位必须在取得合格的结构检测报告及国家认定产品的有关文件、证书复印件方可施工。
②从事玻璃幕墙制作、施工安装企业,必须具备相应的生产条件和技术力量,并建立健全技术质量管理体系。
③制作玻璃幕墙单元构件时,必须符合《建筑幕墙》标准(JG303521996)和《玻璃幕墙工程技术规范》(JGJ102296)的要求。
④结构胶要在有效期内使用,过期结构胶不准销售和使用。
⑤玻璃幕墙同一组单元构件,只准用同一牌号和同一批号的结构胶。
(3)结构胶的技术档案管理①玻璃幕墙工程竣工验收时,玻璃幕墙施工安装企业必须提供下列资料,并作为建筑档案长期保存:○a国家经贸委结构胶工作领导小组办公室出具的境内外结构胶生产企业、产品的认定证书复印件;○b生产企业的结构胶产品合格证;○c结构胶的购销合同原件;○d国家指定的检测中心出具的合格的结构胶相容性试验和粘贴性能检测报告;○e注胶记录和工艺过程质量控制检测记录。
②国家指定的结构胶检测中心、生产及销售企业必须对用于玻璃幕墙工程的结构胶进行相容性试验和粘贴性能检测,试验、检测结果和原始记录长期保存。
118 硅酮耐候密封胶幕墙和采光顶应采用中性硅酮耐候密封胶,其使用和管理要求参照硅酮结构密封胶的要求。
石板是多孔质材料,硅酮密封胶含有硅油,如果使用不当,打胶多后,石材会有渗油现象,所以,石材的密封胶必须采用专门产品,并宜在使用前进行试验,观察是否出现石材表面油印。
目前,国内采用较多的石材耐候密封胶是国产白云602胶和美国DC791N胶。
2 幕墙和采光顶建筑功能与防护211 幕墙和采光顶的建筑功能幕墙和采光顶作为围护结构,应考虑以下的建筑功能:(1)风压变形;(2)雨水渗漏;(3)空气渗透;(4)平面内变形能力;(5)隔音;(6)保温隔热;(7)抗冲击。
各项功能按其要求分为 ～ ( )等4～5个等级, 级最高, ( )级最低,详见国家标准GB T15225。
等级的选用由幕墙所处的自然条件、气候条件,周边环境和使用要求决定,一般不应低于 级。
面积较大、要求较高的幕墙;采用新材料、新构造的幕墙;设计有重大变更的幕墙应在国家认可的单位进行性能的试验,试验方法应符合国家标准GB T15227、GB T15228、GB T15226的要求,其中(1)～(4)项为必测项目。
(1)、(4)两项保证幕墙抗风和抗震的安全;(2)、(3)两项则维持幕墙的正常使用功能。
体育馆、娱乐场所、托幼设施所采用的玻璃幕墙,要求有足够的抗冲击能力,以防在外力作用下玻璃破碎伤人。
17 2001N o.1赵西安:建筑幕墙和采光顶设计与施工要点(一) 212 幕墙的防火要求(1)幕墙的材料应采用不燃烧材料和难燃烧材料,而且在火灾中不应产生大量烟雾和有毒气体。
目前,幕墙所采用的玻璃、石材、金属材料、防火保温材料都是不可燃烧的,符合防火规范的要求。
采用普通聚乙烯芯的铝塑复合板在火灾时产生烟雾,只能在18m 高度以下采用;采用不燃性夹芯材料的铝塑复合板可用于较高的幕墙。
(2)幕墙防火设计必须符合国家标准《高层民用建筑设计防火规范》GB 500045、《建筑设计防火规范》GBJ 16的规定:①窗间墙、窗槛墙的填充材料应采用不燃烧材料。
当其外墙面为耐火极限不低于1h 的不燃烧体时,其墙内填充材料可采用难燃烧材料。
②无窗槛墙的幕墙,应在每层楼板外沿设置耐火极限不低于1h ,高度不低于018m 的不燃烧实体裙墙(楼面板和边梁的总高度可以计入不燃烧实体裙墙的高度)。
③幕墙与每层楼板、隔墙处的缝隙,应采用不燃烧材料严密填实。
(3)在幕墙防火设计和施工时,应特别注意:①幕墙的横梁应处于楼层标高附近的实体墙面(楼面边梁和板)范围内,以便设置层间防火措施。
②墙面划分不应出现一块玻璃跨越两个防火分区的情况,即玻璃和铝板划分应与防火墙一致,与楼面标高一致。
否则,火灾时,一块板材的破坏就可能导致火焰由一个防火分区向另一个防火分区蔓延。
③层间水平防火带用厚度不小于50mm 的防火棉充填密实;防火棉应由厚度不小于115mm 的薄钢板承托,薄钢板镀锌或涂防火漆。
