钢梁系点支式玻璃采光顶说明

【玻璃屋顶又称玻璃采光顶】随着我国建设事业的发展，大量民用建筑的建造，各种类型的玻璃采光顶（玻璃屋顶、玻璃天窗），亦开始被广泛应用于宾馆饭店、车站、机场候机楼、商业城、百货大厦、展览馆、体育馆、博物馆及医院等。

大面积天井上加盖各种形式和颜色的玻璃采光顶，构成一个不受气候影响的室内玻璃顶空间。

人们不仅能享受自然光照射，又能观望晴空，倍受人们欢迎。

玻璃顶中庭在建筑中是室内一个天然采光的中心空间，这个空间起着组织，协调周围建筑的作用。

带玻璃顶的建筑一般在布局上比较紧凑，更有效组织流畅的室内空间交流，并具有良好的导向性，还可以创造特有的空间序列。

沉浸在阳光明亮的室内环境不受室外季节气温的影响，给人带来舒适愉快的气氛，同时它具有明显的节能潜力各种玻璃采光顶的设计应对防火、防水、安全、保温等方面作出周密的构造细部处理，并要注意材料的选用得当。

为了预防玻璃采光顶的特殊火灾危险，如烟的透光厅内积聚，并通过该厅向各层扩散，火焰通过敞开的大厅在各层间的蔓延，疏散出路得不到保护，火源和烟源较难约束，给灭火带来困难，各国防火规范和标准都有严格的要求，要求设置必要的防火灭火设备，报警设备，要求考虑烟气的有效控制和排除。

玻璃采光顶的分类按造型分类单体玻璃采光顶群体玻璃采光顶连体玻璃采光顶1、单体玻璃采光顶分为：单坡、双坡、三坡（三菱锥）、四坡（包括四菱锥）、半园、1/4园、多角锥、园锥、园穹等。

2、群体玻璃采光顶：是在一个屋顶系统上，由若干单体玻璃采光顶在结构件支承体系上组合成一个玻璃采光顶的群体，其形式可随意变化。

3、连体玻璃采光顶：是由几种玻璃采光顶和玻璃幕墙以共用杆件连成一个整体的玻璃顶和墙面系统，可以设计出成百个不同形状的玻璃采光顶。

按制作方法分类1、玻璃镶嵌式铝合金采光顶：铝合金明框采光顶构造方式大多数是由倾斜或水平的铝合金组成的框格上镶嵌玻璃，并用铝合金压板固定夹持玻璃，玻璃采光顶的顶盖的围护构件，框格本身固接在承重结构上，由它传递采光顶的自重、风荷载、雪荷裁。

玻璃采光顶及点式雨蓬安装集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-玻璃采光顶及点式雨蓬安装一、玻璃采光顶安装本工程玻璃采光顶由于跨度较大，采用钢铝结合的玻璃采光顶系统，大样如下:(一)、施工工艺流程：测量放线→安装龙骨→安装铝骨架→安装玻璃→安装雨水槽→注胶及清洗(二)、施工步骤1、测量放线施工队伍进场后首先进行测量定位，测量出钢结构钢架的偏差，为施工做好准备，测量后需确定安装基准线。

包括龙骨排布基准及龙骨的布置线。

2、钢龙骨的安装根据龙骨安装图，先将方钢点焊于钢结构上，待平整度、分格尺寸调整无误后，再进行满焊加固。

焊缝必须饱满，焊缝长度和高度符合设计及规范要求。

焊接完经验收合格后进行二道防锈漆，一道银粉漆防腐处理。

3、铝骨架安装根据铝骨架安装图，将铝骨架用专用铆钉固定于钢龙骨上，保证其平整度符合设计要求。

4、玻璃安装玻璃板块已在加工厂预制完成，每块板块都有编号，按编号图上相应编号位置将玻璃与铝框用结构胶紧密粘合在一起。

玻璃安装前得先将铝框擦干净。

安装后玻璃面保持平整、协调。

5、雨水槽安装根据雨水槽安装编号图，将雨水槽由高处向低处安装，雨水槽接头处焊接牢固，打磨光滑、刷防水涂料。

6、注胶板块安装固定完成后，在接缝两侧先贴好保护胶带，然后将胶缝部位用规定溶剂，按工艺要求进行净化处理，净化后及时按注胶工艺要求进行注胶，注胶后使用专用的刮胶板刮掉多余的胶，并做适当的修整，拆掉保护胶带及清理胶缝四周，胶缝与基材粘结应牢固无孔隙，胶缝平整光滑、表面清洁无污染。

二、椭圆球入口雨蓬钢结构点式雨蓬安装1、构件焊接与安装由于钢结构安装精度与点式幕墙安装精度存在较大差距，在构件焊接与安装时，应逐步减少误差。

在构件焊接前，应在每个玻璃缝位置，即母座中心线处拉好垂直向钢丝，在钢丝上作好空间定位点，点焊时应采用定位头来控制母座在水平间隔、水平标高和与幕墙之间的距离，做到三维定位保证。

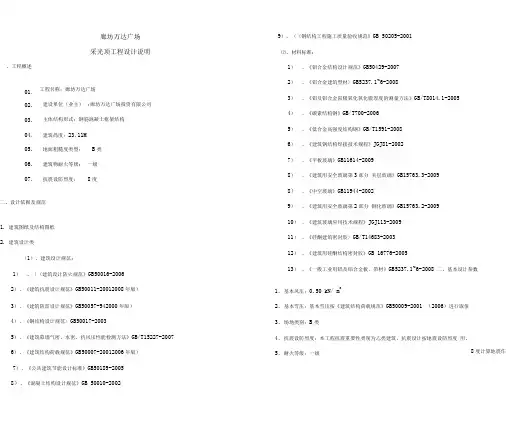

9）、〈〈钢结构工程施工质量验收规范》GB 50205-2001 ⑵、材料标准：、工程概述01. 工程名称：廊坊万达广场02. 建设单位（业主）:廊坊万达广场投资有限公司03. 主体结构形式：钢筋混凝土框架结构04. 建筑咼度：23.11M05. 地面粗糙度类型：B类06. 建筑物耐火等级: 一级07. 抗震设防烈度：8度二、设计依据及规范1.建筑图纸及结构图纸2.建筑设计类（1）、建筑设计规范：1）、〈〈建筑设计防火规范》GB50016-20062）、《建筑抗震设计规范》GB50011-20012008年版）3）、《建筑防雷设计规范》GB50057-942000年版）4）、《钢结构设计规范〉GB50017-20035）、《建筑幕墙气密、水密、抗风压性能检测方法》GB/T15227-2007 6）、《建筑结构荷载规范》GB50007-20012006年版）7）、《公共建筑节能设计标准》GB50189-20058）、《混凝土结构设计规范》GB 50010-20021）、《铝合金结构设计规范》GB50429-20072）、《铝合金建筑型材〉GB5237.1~6-20083）、《铝及铝合金阳极氧化氧化膜厚度的测量方法》GB/T8014.1-20054）、《碳素结构钢》GB/T700-20065）、《低合金高强度结构钢》GB/T1591-20086）、《建筑钢结构焊接技术规程》JGJ81-20027）、《平板玻璃》GB11614-20098）、《建筑用安全玻璃第3部分夹层玻璃》GB15763.3-20098）、《中空玻璃》GB11944-20029）、《建筑用安全玻璃第2部分钢化玻璃》GB15763.2-200910）、《建筑玻璃应用技术规程》JGJ113-200911）、《硅酮建筑密封胶〉GB/T14683-200312）、《建筑用硅酮结构密封胶》GB 16776-200513）、《一般工业用铝及铝合金板、带材》GB5237.1~6-2008 二、基本设计参数1、基本风压：0.50 kN/ m22、基本雪压：基本雪压按《建筑结构荷载规范》GB50009-2001 （2006）进行取值3、场地类别：B类4、抗震设防烈度：本工程抗震重要性类别为乙类建筑，抗震设计按地震设防烈度用。

钢结构玻璃采光顶施工方案1. 引言钢结构玻璃采光顶是现代建筑中常用的建筑元素之一，其带来的采光效果和美观度深受人们喜爱。

在建造钢结构玻璃采光顶时，需要严格按照施工方案进行操作，保证安全性和施工质量。

本文将介绍钢结构玻璃采光顶的施工方案。

2. 前期准备工作在施工钢结构玻璃采光顶之前，需要进行一些前期准备工作，以保证施工的顺利进行。

以下是准备工作的步骤：2.1 确定设计方案在施工钢结构玻璃采光顶之前，需要明确设计方案，包括采光顶的尺寸、材料和结构等。

设计方案需要经过专业工程师的评审和审批，确保其符合安全要求。

2.2 确定施工图纸根据设计方案，绘制出详细的施工图纸，包括结构图、连接图和材料清单等。

施工图纸是施工的重要依据，需要在开始施工前准备好。

2.3 购买材料和工具根据施工图纸的要求，购买所需的钢材、玻璃、密封胶等材料，以及施工所需的工具和设备。

确保所有材料和工具的质量符合要求。

2.4 安排施工人员和施工计划根据施工图纸和施工计划，安排好施工人员的工作任务，确保每个工序都有专业的人员负责。

制定合理的施工计划，明确每个阶段的工期和工作内容，并确保施工进度的合理安排。

3. 施工步骤3.1 搭设施工脚手架在施工之前，需要搭设合适的施工脚手架，以方便工人进行施工操作。

脚手架的搭设需要符合相关的安全标准，并且要牢固稳定。

3.2 安装钢结构框架根据施工图纸，将预先加工好的钢结构框架组装起来。

在组装过程中，需要确保每个连接点都牢固可靠，并且符合设计要求。

3.3 安装玻璃在完成钢结构框架安装后，开始安装玻璃。

首先，需要将玻璃板按照预先的尺寸进行裁剪，并清洁干净。

然后，使用专用的安装工具将玻璃板固定在钢结构框架上，确保每块玻璃板都稳固无疏漏。

3.4 密封处理在安装完所有玻璃板之后，进行密封处理。

使用专用的密封胶将玻璃板与钢结构框架之间进行密封，防止水分和灰尘进入采光顶内部，同时提高采光顶的密封性和保温性能。

3.5 清理和检查在施工完毕后，对整个钢结构玻璃采光顶进行清理和检查。

钢构造玻璃采光顶一、工程概况：工程名称：施工单位：二、玻璃采光顶制作及现场施工说明〔一〕玻璃采光顶的制作准备ａ、施工方在玻璃采光顶制作前，应会同总包方对照玻璃采光顶设计图对施工现场进展考察和核实，并按要求绘制玻璃采光顶根本节点图和安装节点图，如需要那么按实际情况提交二次设计方案，报经设计单位同意签字后，方可制作施工。

ｂ、材料采购与检验应按规定进展。

采光顶所采用的钢材、玻璃、密封胶及其他原辅材料应符合有关或行业标准的要求，供货厂家应提供合格、有效的出厂合格证及性能检测报告。

进场所有原辅材料、半成品须经质检部检验合格报监理验收前方准投入使用。

ｃ、制作及施工前，按本工程的有关要求、及行业标准和工艺文件规对岗位职工进展培训和考核，合格后上岗。

建立工程施工组织机构，明确各级质量责任，并宣贯执行。

2.主要设备〔二〕玻璃采光顶生产制作流程1.原材料检验原材料检验是影响产品质量的重要环节，严格控制原材料的选购质量，才能保证施工安装质量。

1.1钢材进厂检验，由质检负责根据工程设计规规定要求。

严格按照DBJ/T01-26-2003"建筑安装分项工程施工工艺规程"中"钢构造制作安装施工工艺规程"及相关规要求进展施工。

1.2玻璃玻璃进出厂检验，由质检部根据工程设计要求及GB/T11944-2002"中空玻璃"标准进展检查，同时复核厂家提供的有效的质保文件、产品合格证，不符合要求的不准入厂。

1.3五金配件及辅配件五金配件及辅助配件进厂检验，由质检部根据相应或行业标准、工程设计要求进展检查，同时复核厂家提供的质保文件、产品合格证，不符合要求的不准入厂。

2.施工工艺流程玻璃采光顶的生产制作→工程现场完成钢构主体框架的半成品的制作→安装及装配。

采光顶现场施工工艺流程：测量放线→安置预埋件→主竖框安装与调整→检验→主横框安装与调整→检验→钢构外表喷漆处理→检验→防雷系统安装→检验→玻璃安装与调整→检验→打密封胶→检验→竣工验收。

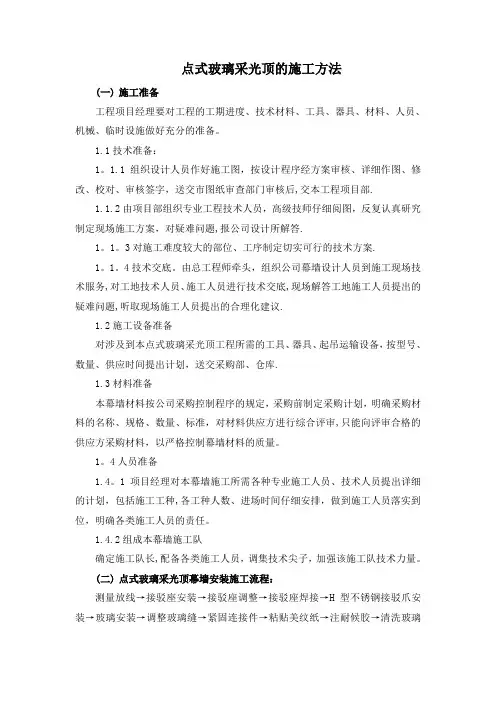

点式玻璃采光顶的施工方法(一)施工准备工程项目经理要对工程的工期进度、技术材料、工具、器具、材料、人员、机械、临时设施做好充分的准备。

1.1技术准备：1。

1.1组织设计人员作好施工图，按设计程序经方案审核、详细作图、修改、校对、审核签字，送交市图纸审查部门审核后,交本工程项目部.1.1.2由项目部组织专业工程技术人员，高级技师仔细阅图，反复认真研究制定现场施工方案，对疑难问题,报公司设计所解答.1。

1。

3对施工难度较大的部位、工序制定切实可行的技术方案.1。

1。

4技术交底。

由总工程师牵头，组织公司幕墙设计人员到施工现场技术服务,对工地技术人员、施工人员进行技术交底,现场解答工地施工人员提出的疑难问题,听取现场施工人员提出的合理化建议.1.2施工设备准备对涉及到本点式玻璃采光顶工程所需的工具、器具、起吊运输设备，按型号、数量、供应时间提出计划，送交采购部、仓库.1.3材料准备本幕墙材料按公司采购控制程序的规定，采购前制定采购计划，明确采购材料的名称、规格、数量、标准，对材料供应方进行综合评审,只能向评审合格的供应方采购材料，以严格控制幕墙材料的质量。

1。

4人员准备1.4。

1项目经理对本幕墙施工所需各种专业施工人员、技术人员提出详细的计划，包括施工工种,各工种人数、进场时间仔细安排，做到施工人员落实到位，明确各类施工人员的责任。

1.4.2组成本幕墙施工队确定施工队长,配备各类施工人员，调集技术尖子，加强该施工队技术力量。

(二)点式玻璃采光顶幕墙安装施工流程：测量放线→接驳座安装→接驳座调整→接驳座焊接→H型不锈钢接驳爪安装→玻璃安装→调整玻璃缝→紧固连接件→粘贴美纹纸→注耐候胶→清洗玻璃表面→竣工验收(三)测量放线按设计轴线及标高,分别测量支承钢梁（楼板），各钢爪支撑件纵轴向、横轴向轴线及标高，形成三维立体控制网，满足幕墙支承结构、钢爪定位要求。

(四)接驳座安装根据玻璃分格确定接驳座安装位置，安装接驳座时,要采用电焊进行点焊定位，所有接驳座点焊定位后,再拉通线进行检查，调正偏离定位点的接驳座。

钢结构玻璃采光顶施工方案介绍钢结构玻璃采光顶是一种常见的建筑结构，在现代建筑中被广泛应用。

它通过使用玻璃材料作为顶部的覆盖，可以实现自然采光，并使建筑内部获得更好的光照效果。

本文档将介绍钢结构玻璃采光顶的施工方案，包括设计要求、施工流程和注意事项。

设计要求钢结构玻璃采光顶的设计要求如下：1.结构安全性：钢结构采光顶需要具备足够的结构强度和稳定性，能够承受自重、风荷载和其他荷载。

2.采光效果：采光顶需要能够实现较高的光透过率，使得建筑内部可以获得足够的自然光照。

3.密封性能：钢结构玻璃采光顶需要具备良好的密封性能，以防止雨水渗漏和气候变化对建筑内部的影响。

4.持久性：采光顶需要具备较长的使用寿命，能够经受住自然环境的侵蚀和长期使用的考验。

施工流程以下是钢结构玻璃采光顶的施工流程：1.施工准备：施工前需要进行必要的准备工作，包括制定施工计划、采购和准备施工材料、组织人员等。

2.地基处理：根据设计要求，对地基进行必要的处理和加固。

确保地基的稳定性和承载能力。

3.钢结构安装：根据施工图纸，安装钢结构框架。

首先进行预制构件的安装，然后进行现场焊接和连接。

确保结构的稳定和强度。

4.玻璃安装：在完成钢结构安装后，进行玻璃安装。

首先进行玻璃胶的施工，然后安装玻璃板。

注意保持玻璃的平整和密封。

5.密封处理：钢结构玻璃采光顶需要进行密封处理，以防止雨水渗漏。

使用合适的密封材料进行密封，并确保密封效果良好。

6.补充施工：完成基本施工工作后，进行其他必要的施工工作，如安装防护设施、排水系统等。

7.检验和验收：完成施工后，进行必要的检验和验收工作。

检查钢结构和玻璃的安装质量，确保符合设计要求。

注意事项在进行钢结构玻璃采光顶施工时，需要注意以下事项：1.安全防护：施工现场需要进行必要的安全防护措施，如佩戴安全帽、安全鞋等。

严禁从事高空作业时不使用安全带等情况。

2.设备检查：在施工前，需要对使用的设备进行检查和维护，确保其正常运作和安全使用。

钢结构玻璃采光顶施工方案一、引言钢结构玻璃采光顶是一种现代建筑中常见的建筑元素，其具有不仅美观大方、采光效果好等优点，同时也可以降低建筑的能耗，提高建筑的可持续性。

本文将就钢结构玻璃采光顶的施工方案进行详细介绍。

二、施工前准备1. 项目评估在施工前，需要对项目进行全面评估，包括建筑结构的承载能力、施工现场的环境条件、预算等方面的考虑，以确定最合适的施工方案。

2. 材料准备在进行施工前需要准备好所需材料，包括钢结构材料、玻璃材料、密封胶等。

同时，还需要检查材料的质量，确保达到规定要求，以保证施工后的安全性和耐久性。

三、施工步骤1. 物料运输在施工现场附近设立临时堆放区，将所需的钢结构材料、玻璃材料等物资运输到施工现场，确保物资的安全和完整。

2. 钢结构搭建钢结构采光顶的施工首先是进行钢结构的搭建。

根据施工方案，按照施工图纸上的尺寸和图纸进行操作，确保搭建的准确性和牢固性。

同时，在搭建过程中要注意施工现场的安全，采取相应的安全措施。

3. 玻璃安装在钢结构搭建完成后，进行玻璃的安装。

首先要对玻璃进行检查，确保玻璃的质量符合要求，再进行安装。

在安装过程中，要注意使用适当的安装工具和方法，确保玻璃的平整度和密封性。

4. 密封处理玻璃安装完成后，需要进行密封处理，以保证采光顶的密封性。

选择适当的密封胶进行施工，并进行严密的密封处理，确保不会出现渗漏等问题。

5. 环境清理施工完成后，对施工现场进行清理，将施工过程中产生的废弃物、工具等进行清理，保持良好的施工环境和工程形象。

四、质量控制1. 施工过程中的检查建立施工过程中的检查制度，对各个环节进行检查，确保施工质量符合规定的要求。

包括钢结构搭建的准确性、玻璃安装的平整度和密封性等方面的检查。

2. 质量验收在施工完成后，进行质量验收，对施工项目进行全面检查，确保达到施工方案和设计要求。

包括对钢结构的承载能力、玻璃的透光性、密封胶的牢固性等方面的检查。

五、安全措施在进行钢结构玻璃采光顶的施工过程中，要注意施工现场的安全。

设计说明工程概况工程内容为车道入口玻璃采光顶等。

二、工程结构设计技术指标根据本建筑地理位置，采用烟台地区50年一遇基本风压(s o=O.55KN/m2),抗震烈度按7度，设计基本地震加速值为0.1g ,，第二组。

地面粗糙度按B类进行采光顶结构设计。

采光顶的抗震、防雷、防火性能均按采光顶规范要求进行施工。

三、结构特点说明框架结构玻璃采光顶结构形式：钢框架简支玻璃采光顶。

结构特点：通透性、结构强度高。

材料选用：顶部采用6+1.14pvb+6钢化夹胶玻璃。

；主受力方向采用150X 100X4钢方管，附框架采用口80X80X4钢方官；钢材米用Q235钢材，表面氟碳喷涂处理。

耐候密封胶及结构胶采用了国产单组分系列产品。

装饰位置：车道主入口。

四、设计依据该设计以威海小区车道采光顶工程施工图为设计依据，并符合以下国家设计施工规范：《玻璃采光顶工程技术规范》JG J/102《建筑玻璃应用技术规程》JG J133《金属与石材采光顶工程技术规范》JGJ133《建筑幕墙》GB/T 21086《建筑玻璃采光顶》J G/T231《点支式玻璃幕墙技术规程》CECS127《点支式玻璃幕墙支承装置》JG138《建筑采光顶气密、水密、抗风压性能检测方法》GB/T/T15227 《建筑结构荷载规范》GB50009《建筑物防雷设计规范》GB50057《建筑防火设计规范》GB50016《建筑抗震设计规范》GB50011《民用建筑热工设计规范》GB50176《铝合金结构设计规范》GB50429《钢结构设计规范》GB50017《钢结构工程施工质量验收规范》GB50205《建筑用安全玻璃第2部分：钢化玻璃》GB15763.2《建筑用硅酮结构密封胶》G B16776《采光顶玻璃接缝用密封胶》JC/T882《工业用橡胶板》G B/T5574《混凝土结构设计规范》G B50010《建筑采光设计标准》GB50033设计方案的主要技术参数1＞烟台地区50年一遇基本风压：0.55KN/ m22、地震抗震设防烈度：7度。

建筑工程中玻璃采光顶施工要点玻璃采光顶由钢构和安全玻璃组成，按造型分为单体玻璃采光顶、群体玻璃采光顶和连体玻璃采光顶；按制作方法分为玻璃镶嵌式铝合金采光顶和铝合金隐框玻璃采光顶。

性能要求1、强度玻璃采光顶抵抗风(雪)荷载的能力，需注意各地区风速值，相应的风压值，及雪压值。

2、抗震性能玻璃采光顶在地震作用下的破坏情况主要为2个方面：主支承体系统破坏，支承体系统有的是钢筋混凝土框架，有的是球型网架，其抗震性能随设计不同而不同；主支承体系统良好无损，地震时铝合金玻璃采光顶自身破坏，这是玻璃采光顶本身因素造成的，须从玻璃采光顶本身的抗震设计考虑，考虑玻璃采光顶和主支承体的连接可靠性及抗挤压变形能力。

3、水密性指在风雨同时作用下或积雪融化、屋面积水情况下，玻璃采光顶阻止雨水渗漏内侧的能力，和暴风雨的风速、降雨量及积雪融化后的积水量有关。

应认真考虑玻璃采光顶的坡面设计坡度，以防结露滴落，而是沿玻璃下泄。

玻璃采光顶的杆件应有集水槽，将沿玻璃下落的露水汇集并使其顺集水槽流到室外，在设计时要作结露计算。

4、气密性密封的玻璃采光顶对气密性有严格的要求，空气渗透性能表示采光顶所有部位关闭状态下的玻璃采光顶的密封能力，气密性对使用空调的建筑物有较大影响。

5、保温性能指采光顶内外侧存在空气温差条件下，玻璃采光顶阻抗从高温向低温传热，及透射和吸收太阳辐射热后向内侧传热的能力。

玻璃采光顶的传热系数或传热阻抗因所用玻璃的不同而异。

应在设计中考虑隔声性能、防火设计、抗冲击性能等。

玻璃采光顶的构造设计与建筑材料、建筑物理、建筑设备及建筑施工等密切相关，是一项综合性技术。

其构造根据不同建筑的使用要求，不同地区的自然条件和不同的施工水平都有不同的要求，所以又是实践性很强的技术。

因此，要做好一个玻璃采光顶，首先要做好构造设计，在设计中实现美学处理适当、结构安全可靠、技术先进、经济合理，同时结合我国各地实际情况考虑玻璃采光顶不同的功能要求，综合分析，才能创造出最佳的构造方案，制作出美观实用和建筑物协调的玻璃采光顶。

单元式玻璃幕墙：
将面板和金属框架(横粱、立柱)在工厂组装为幕墙
单元，以幕墙单元形式在现场完成安装施工的框支
承玻璃幕墙。
• 优点： 1、现场安装速度快，特别适合高层建筑。 2、装饰效果好，表面平整度高。 3、抗变位能力强，板块之间无相互挤压力。 4、施工周期短，可与土建同时施工。 5、幕墙表面自洁，无污染。 6、维修方便，饰面材料可单独拆卸更换。 7、结构防水、排水，气密、水密性可靠。 8、工厂化生产，组装精度高，质量易保证。 • 缺点： 1、工地现场需要较大的空间，用于构件的摆放。 2、运输成本较高。 3、由于加工精度要求高，因而加工成本高。
单层索网点支承幕墙
单层索网点支承幕墙
双层幕墙
双层幕墙又称热通道幕墙、 呼吸式幕墙，是由外层幕墙、热 通道和内层幕墙（或门、窗）构 成，且热通道内能形成空气有序 流动的建筑幕墙。
根据热通道幕墙的空气流循 环方式，可将其分为“封闭式内 通风体系”和可自然通风的“敞开 式外通风体系”两种类型。
◇内通风双层幕墙：进、出 通风口设置在内层幕墙，利用通 风设备使室内空气进入热通道并 有序流动的双层幕墙；
开窗器
电动链式开窗器
电动杆式开窗器
美式手摇开窗器 链式手摇开窗器
擦窗机
女儿墙轨道式擦窗机
擦窗机
屋面轨道式擦窗机
屋面轮式擦窗机
结束
玻璃采光顶
玻璃采光顶：可视部位为玻璃的建筑屋面，也包括玻璃雨蓬。 按玻璃的支撑方式分为隐框、明框、点支撑和全玻。
隐框玻璃采光顶
双曲面单层索网玻璃采光顶
钢构点支承采光顶
钢构点支承采光顶
火车站采光顶大型钢结构
拉索玻璃肋采光顶
雨篷
雨篷
雨篷
自动门 旋转门

山东黄金绿苑房地产开发有限公司山东黄金·九九景城住宅小区地下车库工程轻钢结构点支式玻璃采光顶设计说明一、工程概况1.工程名称：山东黄金·九九景城住宅小区2.工程地点：山东省济南市旅游路以北，浆水泉路以西3.建设单位(业主)：山东黄金绿苑房地产开发有限公司4.工程结构形式：钢筋混凝土结构5.地面粗糙度类型：B类6.采光顶抗震设防烈度：6度7.建筑结构使用年限：50年8.建筑采光顶结构安全等级：二级9.后锚固安全等级：二级10.建筑采光顶结构设计使用年限：25年二、建筑与幕墙设计：1、人性化设计1）在不影响立面效果和配合室内使用功能的前提下，非常合理的设计立面分格及选材，不在人的视线高度设计幕墙横梁，不浪费一点可节约的造价。

2）所有面材板块均能自由更换，以便于在出现色差或破损时更换及维修。

3）防静电设计：设计原则：①抑制或减少静电的产生。

②将已产生的静电迅速、安全、有效的排除。

③防静电设计等级为三级，即室内静电电位绝对值不大于1000V。

具体措施：①防止其他物体与幕墙紧密接触，如窗帘与幕墙间保持一定距离，不是两者直接接触。

②擦时与玻璃接触的清洗材料选用不易起电的材料（如电阻率小于109Ω-c m的材料）并降低摩擦速度。

③对金属杆件通过接地使静电荷作用泄放掉，使带电体与大地等电位。

4）防噪音设计在金属与金属直接接触可能产生噪音的地方均设有防噪音柔性垫片。

2、绿色环保、节能设计1）幕墙所选用的玻璃、铝型材、钢材等均为绿色材料，都不会对环境造成污染，且都可回收利用。

2）各种清洗剂、油漆及稀释剂等对空气、环境会造成污染的材料，我们在存放、运输、使用及垃圾处理时均有严格的管理程序，定点存放，完工后彻底清除。

3）防光污染设计：玻璃幕墙均采用反射比不大于0.30的玻璃。

4）节能、防结露设计：为满足节能要求，室内、外铝型材不直接接触，设有隔热垫块；玻璃采用钢化中空玻璃。

3、设计理念及风格本次分格设计我们基本上尊重设计师原有的设计理念和风格。

钢结构玻璃采光顶由于采用空间拉杆结构，且整个拉杆处于空间立体中无可靠的支撑。

墙体只有四周椭圆形的底翻梁，而整个结构体系及玻璃顶都处于翻梁之上并呈椭圆壳形状，对施工要求非常高。

在施工前对顶部建筑物结构进行全面而精确的测量是首要的，其中标高尺寸，椭圆弧度，长、短轴等的详细尺寸精度要求达到毫米，因为要根据测量得到的尺寸调整原设计尺寸。

具体的测量施工要点首先是测出椭圆长、短轴,按图纸的分割尺寸定出每块分格约20×2=40个点的位置，，根据这些位置做出辅助的定位装置及定位结构，按每一榀杆链桁架的位置拉出上下线（钢丝绳）并且在钢丝上定出每一榀屋架中的每个结点的位置,从而测出每根拉杆的实际尺寸,靠近边缘时应注意到支座的关键尺寸（需换算)。

施工安装时的难度第一要考虑如何在一个没有支承的空旷的屋顶中间，将每根杆件一一连成，并且组成单个鱼腹式桁架与四边的支撑构件连接;第二，要考虑如何将纵、横向之间的桁架连成一个整体并且符合设计要求，达到即美观又牢固的结构形式；第三，应考虑点爪与玻璃之间的安装关系.由于玻璃外表面呈椭圆形状，因此对平面玻璃要做成椭圆形，且要求美观，有一定难度；第四，因为玻璃的连接是四点爪的点接触形式,所以玻璃误差很难在施工中得到控制。

如控制不当则会造成大量玻璃的损坏、破裂、甚至无法安装,因而施工时对尺寸的控制是需有较高技巧的，也是非常关键的。

底板安装是非常重要的环节之一，所有拉杆的拉力全部通过这底板传给环梁以保持结构的稳定性。

因此首先按测量环梁放出线定位，对环梁进行打孔(对拉螺拉)，按底板上的孔尺寸操作，然后进行安装，钻孔时要每块板一一对应作好编号以保证其精度要求,安装时要求用测力扳手将螺栓拧紧，再按设计要求加力至符合要求为止。

过后1～2天后再用测力扳手按设计值紧固一下，保持无松动及歪斜等现象,并保证板块位置的正确性。

支座安装是安装关键，关系到整个拉杆的精度以及下料的准确性、拉杆的受力状况，因此安装时应尽可能减少误差,定位准确。

玻璃肋点支式采光顶工法探索【摘要】目前的实践中玻璃肋结构在采光顶中还很少见到，这是因为玻璃抗拉性较差，易断裂，在设计与施工中均存在一定的技术难题。

笔者试图通过本文探索一些自己的实践心得。

【关键词】玻璃肋；点支式；工法玻璃肋通过专用不锈钢吊夹连接，采光顶顶部面板玻璃通过不锈钢驳接件及玻璃肋与主体结构连接，钢支架稀少，能最大限度呈现空间视野。

金属连接件和紧固件每个连接点可以自由转动外，还允许有一定的位移，消除了绝大部分安装应力。

并且玻璃肋是通过机械连接方式固定安装的，每片玻璃都是相对独立的单元，便于维护、更换，应用前景广阔。

一、连接方式1.1玻璃肋与玻璃肋吊夹之间的连接方式玻璃肋与玻璃肋吊夹之间采用的是胶粘结法与螺栓连接法相复合的连接方式(图1.1)，通过螺栓固定玻璃肋吊夹并为胶连接提供预压力，通过胶来承受连接部位较大的剪力作用。

这种做法便于结构对外力重新分配。

1.2玻璃肋与面板玻璃的连接方式玻璃肋与面板玻璃的连接，一种是肋板直接与面板玻璃垂直粘结，面板玻璃相当于以肋板为支座的多跨连续板，将垂直于板面的荷载通过对结构胶的压力（或拉力）传到肋板上（图1.2.1）；另一种是肋板与面板玻璃在接缝下粘结，面板玻璃相当于简支在相邻板间的简支板，将平面外荷载以剪力的形式传递给结构胶，再由结构胶传给肋板（图1.2.2）。

二、施工工艺流程及操作要点2.1施工工艺流程2.1.1测量放线以甲方施工单位提供的建筑轴线控制点和标高控制点为依据，引出采光顶的轴线和标高，放出玻璃肋定位水平线和分格线。

并应进行误差调整消化，不能积累。

2.1.2安装驳接系统底座安装时所有驳接底座点焊定位，调正偏离定位点的驳接系统底座后应按质量验收规范满焊。

2.1.3玻璃肋安装将专用玻璃吊夹与玻璃肋连接，然后水平吊起，把玻璃吊夹与底座双耳板用销轴（或高强度螺栓）固定。

2.1.4安装驳接系统安装驳接爪时，用螺栓将不锈钢爪与转接件连接，所有驳接爪安装完后，要进行一次调整并固定驳接爪。

玻璃采光顶一、玻璃采光顶的概述采光顶（Skylight）,由透光面板与支撑体系组成，不分担主体结构所受作用且与水平方向夹角小于75°的建筑围护结构。

玻璃采光顶具有通透、采光的功能，在建筑中起到了画龙点晴的作用。

二、玻璃采光顶的分类玻璃采光顶可按照玻璃面板支撑形式和支撑结构形式进行分类。

其中玻璃采光顶按面板支撑结构形式可分为：框架玻璃采光顶（半隐框或隐框）、点式玻璃采光顶、全玻式玻璃采光顶；按支撑结构形式可分为：钢结构玻璃采光顶、铝结构玻璃采光顶、索结构玻璃采光顶、索穹顶结构玻璃采光顶、玻璃结构采光顶、以及其他支承结构玻璃采光顶。

本章按照玻璃面板支撑结构形式对工程设计中常经常采用的玻璃采光顶进行简要阐述。

三、玻璃采光顶的构造1、框架式玻璃采光顶框架式玻璃采光顶是指玻璃面板通过框架式实现和支撑结构连接固定的形式，框架式玻璃采光顶的主要构造层次为：玻璃面板——铝合金副框（铝合金压座）——铝合金压座——转接件（钢材或铝材）——支撑结构体系（钢结构或铝结构）——遮阳系统（根据需要设置）——防坠落安全构造措施（根据需要设置）。

根据相关规范要求，考虑到采光的安全性及节能要求，设计中采光顶钢化玻璃应采用均质钢化玻璃或超白钢化玻璃，以降低玻璃的自爆率，提高采光顶的安全性；当采光顶的玻璃最高点距离地面或楼面的距离大于3米时，应采用夹层玻璃或夹层中空玻璃，且夹胶层位于下侧；针对重点工程，在人流比较密集的采光顶下侧采取安全构造措施:诸如增加金属格栅或不锈钢丝网等，以防止玻璃破裂后整体脱落。

同时，根据建筑采光及遮阳的需要可在玻璃采光顶的外部设置遮阳百叶或在室内设置遮阳卷帘，以保证室内的舒适性。

2、框架式玻璃采光顶的结构形式框架式玻璃采光顶主要受力结构形式可采用钢结构梁系框架、钢结构桁架、钢结构拱和组合拱结构、铝合金梁系框架等形式。

(1) 钢结构梁系框架梁系结构玻璃采光顶系统包括单梁、主次梁、交叉梁等，是采光顶常用支撑结构，受力明确，计算方便，加工及施工安装比较简单，应用于玻璃雨篷和中小跨度的玻璃屋顶。

梁系玻璃采光顶 的设 计
黄 晖 浙 江中南建设 集团钢结构有限公 司 浙江杭 州 ３ １ ０ ０ ０ ０

【 摘要 】 本文介绍 了点式玻璃 、 梁系钢 结构支撑 体 系采光顶的设计 。 结合 《 建 筑玻璃应用技 术规程 》 、 《 玻璃 幕墙 工程技 术规 范》 、 钢 结构设计规 范》 总结点 式梁系斜 玻璃幕墙设 计方法 。 【 关 键词 】 点式玻璃 ； 斜幕墙 ； 钢 结构
中图分 类 号 ：Ｔ Ｕ ３ ９ １ 文 献标 识 号 ：Ａ 文章 编号 ：２ ３ ０ ６ — １ ４ ９ ９（ ２ ０ １ ３ ）０ ９ — ０ ０ １ ０ ９ — １
计 按照两端 简支双 向受弯 构件进 行设计 。挠 度的控制 以 １ ／ ２ ５ ０为宜 。具 体 计 算 可 参 考 各 种 钢 结 构设 计 手册 。 为 了 改 善 视 觉 效 果 ，玻 璃 采 光 顶 通 常 不 设 水 平 支 撑 ，而 是 通 过 次 梁 间增设连梁与 次梁形成井格 （ 大小与玻璃分格一致或为玻璃分格 的倍数 ） 小框 架来代 替水平支 撑。这样 ，连梁与 次梁 ，次梁与主 梁 的连接 就必须 采用 刚性连接—— 通 常为焊接连 接。在焊接 过程 中若 未采取有 效的变形 控 制，次梁 的变形将 变成永久 变形 ，极 大影 响质 量。因此 ，一 种有效 的 方法就 是在焊接 时必须对次梁增加 临时支撑 。 此 次梁不 是纯粹 的次梁，除符合 上述要求外 ，还须符合压 杆长细 比 的要求 。 ３ ． 主梁的设计 钢 结构主梁 ，在跨度 比较 小 时通 常采用成 品型钢或钢 管。跨度 中等 时采用焊接 Ｈ形钢或 箱形梁 。跨 度过大 时可改用珩 架式钢梁 、组合梁 以 及钢 结构 网架等结 构。因为主梁 长度一 般较长 。次梁 集 中荷载 与将此集 中空处理 以增加玻璃的保温隔热功能 。也可 以采用 上述 各种处理的组合 。 中荷 载折算 成均布荷 载时 ，计 算误差较 小。为计算 方便，将钢 大梁简化 点式玻璃斜幕 墙的玻璃面板必须钢化处理 。 １ ． １ 玻 璃 尺 寸 的 划 分 及 爪 件 的 选 择 成 一 根 承 受 均 布 荷 载 的 大 梁 。在 荷 载 的取 值 方 面 初 次 梁 自重 须 折 算 成 平 按 照建筑 的整体 要求 ，力求 玻璃 的分格种类尽 量少 。点式玻璃 受其 米荷载 ， 钢梁支撑 的屋面面积大于 ６ Ｏ ｍ ２时活荷载标准值取 ０ ． ３ Ｉ （ Ｎ ／ ｍ ２ 外， 钢 结构设计规 范》 中钢 大梁类 支撑 条件 的限制 ，过大玻璃 面板将 会 出现 ：玻璃在 自重 的作用下成 为一 其 余与次梁荷 载 同。屋 面大梁挠 度按照 《 项 拉紧 的帐篷 ，过 大变形 是无法容 忍 的。将 玻璃 的长宽尽量 做到一 致有 变 形 要 求 。 利 于玻璃 强度 的发挥 。一般 情况 下，玻璃支 点间距 离可做 到夹层玻璃 中 ４ ． 工程设计实例 较 厚玻璃 厚度的 １ ５ ０倍时 ，其 自重弯 曲是在视觉 能够接 受的范围内的。 ４ ． １工程 概 况 点式玻璃 的驳接 爪分 为夹具、球铰 和钢爪组 成 。每 四块玻璃 角部 的 本 工程为 某大学 图书信息 中心出纳大厅屋 面采光顶 工程。建筑面积 四个螺 栓用 “ ｘ ”或 “ Ｈ ”钢爪 连接 。球铰在 玻璃 的孔洞中可 以自由转动 ， ６ ５ ０ 平 方米 。玻璃 离地最大 高度 １ ４ ． ２ 米 ，屋 面玻璃必须采 用夹层玻璃 。 保 证节 点与玻璃 的扭转 约束 的释 放，使 玻璃 变形 时在连接 处的应 力集 中 玻璃支撑 体系为单梁 式钢梁 支撑。开间 ７ ． ８ 米 ，将 分成四格 ，每格为 １ ． ９ ５ 最 小。 米 。次梁间距根据建筑设计精神 ，采用 ２米 。工程平面 图、剖面图见第 ｌ 、 １ ． ２玻 璃 面 板 的 计 算 ２页 由于斜幕墙与水 平面的夹角在 ７ ５度 以下，一般的采光顶与 水平面 的 ４ ． ２主材 料 选用 夹角在 ３ Ｏ度 以下 。因此，玻璃面板 设计荷载 除了 自重荷载、风荷载 和地 钢大梁跨度 ：１ ９ ． ８ ８米 开间：７ ． ８米 总长度 ：３ １ ． ８米 震荷 载外 ，必须根 据是否 上人屋 面考虑 活荷载 （ 此 活荷载 不 同于 《 建筑 屋面玻璃 ：１ ２ ＋ １ ． ５ ２ ＋ ８钢 化夹层 点式玻璃 标准板块 ：１ ． ９ ３米 ２ ． Ｏ Ｏ米 结 构荷载 设计规 范》 中要 求的均 布活荷 载，此处 为局部集 中荷载 ）；雪 荷载 （ 特 别在 有高低跨且玻璃采光顶位于较底一侧是积雪 的影 响）。 钢 大 梁 规 格 ；Ｈ ７ ５ Ｏ ｘ ３ ｏ ０ ｘ １ Ｏ ／ ｌ ２ 材 质 ：０ ２ ３ ５ 《 建筑玻璃 技术规 程》 中对 于玻璃 面板 的计算 并未 明确。在计算 面 钢 方 管 次 梁 ：２ ５ ０ Ｘ １ ５ ０ Ｘ ５ 材 质 ：０ ２ ３ ５ 板 的强度 时，所用 的公式套 用 《 玻璃幕 墙工程 技术规 范》 中点式玻璃 在 ４ ． ３技 术 指 标 风荷 载作用 时 的公 式 。由于 玻璃面板 的变形 已经超 出 “ 弹性 薄板小挠 度 ■ 事 电 ２５ Ｏ ｘ ＿ ５ ０ ５ 娃 Ｉ 理论 计算 ”要求 。其 应力 与应变 并非成线性 增长 ，因此 ，在进 行玻璃 面 、 Ｉ ｌ ｛ 盟 ㈣ 艟 揣 登 盥 盟 板 强度计 算时须对 不 同的工况 的应力分 别计 算 。在计 算风荷载 时必 须考 ０ ． ５ １ ７ Ｊ １ ３ ． ６ ２ ９ ． ２ ｊ １ １ １ ０ １ ６ ８ １ ６ ． ６ ｌ ２５ ． Ｏ ５ ａ 虑 阵风系数 ，并且风 荷载标准值 不小于 １ ． Ｏ Ｋ Ｎ ／ ｍ ２ 。再按 照 《 建筑结 构荷 ｌ 载规 范》荷 载组合 要求 ，对 各工况 下的应力 进行组 合。钢化 玻璃用 于斜 随着建筑 的发展 ，大型公共 建筑 的大厅为 了增 加其通 透的效果 ，通 常在 大厅 顶部采用 玻璃采 光顶 。根 据玻璃采 光顶造 型要求 ，为 了显 示其 轻 巧，采光 顶 的支撑 结构 通常采 用梁系钢 结构、拱 或组合 拱钢结构 、穹 顶钢结构 、预 应力珩架体系钢结构 以及 网架和 网壳等 。 玻 璃采光 顶的设计 属于跨 行业 的范围。它隶属 于整个 建筑 （ 国内通 常 以土建 结构为主 体 ），同时关联 到钢结构 的设计 以及玻 璃的设计 。玻 璃 采光顶 属于斜 玻璃幕 墙， 由于 荷载情 况，人体 的直接观 感等 因素，其 设 计中要 考虑 的因素远 多余玻璃 幕墙 。与玻璃幕 墙体系 有本质 的区别 。 本文将对 采用梁系钢结构 、点式玻璃斜屋面 的设计方法 。 １ ． 玻璃面 板的设计 屋 面采光 顶的玻 璃必须采 用安全 玻璃，在玻璃 面板最 高点离地 高度 大 于 ５米 时必须采 用夹层 玻璃 。为了更好符 合建筑 要求 ，允许对安 全玻 璃进行：膜处理 以增加对 太阳辐射的反射，防火 处理 以达到消防防火要求 ，

点式玻璃采光顶施工方案一、方案概述在建筑设计和装修中，采光是至关重要的一个环节。

点式玻璃采光顶是一种常见且优雅的采光设计，它通过点状的玻璃顶覆盖，能够提供室内充足的自然光线，同时也增添了空间的美感和通透感。

本文将介绍点式玻璃采光顶的施工方案，包括材料准备、施工步骤及注意事项。

二、材料准备1.点式玻璃：根据具体需求确定大小和数量。

2.钢架：用于支撑玻璃的结构。

3.铝合金边框：用于固定玻璃和装饰边缘。

4.导轨：连接铝合金边框的导向轨道。

5.天花板嵌板：用于覆盖天花板和玻璃交接处。

三、施工步骤1.清理施工区域：确保施工区域干净整洁，清除杂物和尘土。

2.定位安装钢架：根据设计图纸确定玻璃的放置位置并安装支撑钢架。

3.安装导轨：将导轨固定在支撑钢架上，确保导轨平整牢固。

4.固定铝合金边框：将铝合金边框按照设计要求固定在导轨上，注意边框之间的连接处不能有缝隙。

5.安装玻璃：将点式玻璃逐块放置在铝合金边框内，确保玻璃表面清洁并且与边框紧密贴合。

6.固定天花板嵌板：在玻璃与天花板交接处安装天花板嵌板，美化边缘并固定整体结构。

四、注意事项1.施工前务必做好充分的施工准备和安全防护措施，避免意外发生。

2.对于大面积的玻璃安装，建议均匀分布施工工人，确保施工过程中玻璃受力均匀，避免破碎。

3.注意玻璃的搬运过程，采取正确的搬运方式，避免划伤或摔碎。

4.在安装玻璃时，检查玻璃表面是否平整，避免因质量问题造成安全隐患。

5.完工后需定期保养和清洁点式玻璃采光顶，确保保持良好的光亮度和透明度。
