穹型玻璃采光顶、长连廊玻璃顶采光顶、双坡采光顶
工程设计说明
一、工程概况
（一）工程概况
工程名称：xxxxxxxx玻璃采光顶工程
工程地点：xxxx
工程种类：穹型玻璃采光顶、长连廊玻璃顶采光顶、双坡采光顶（二）工程设计、施工范围
玻璃采光顶工程的深化设计、制作、安装、验收及保修。
二、设计依据及采用规范（一）设计依据
1. 基本风压值：W=0.55KN/m2
2．基本雪压值：S=0.3KN/m2
3．地面粗糙度：C类。
4．本工程的建筑设计及其说明等。
（二）采用规范
工程技术规范
《建筑装饰装修工程质量验收规范》GB50210-2001 《玻璃幕墙工程质量验收标准》JGJ/139-2001 《玻璃幕墙工程技术规范》JGJ102-2003
《建筑结构荷载规范》GB50009-2001
《钢结构设计规范》GB50017-2003等
三、设计说明
（一）分格设计
本工程的分格设计，基本参照设计师原外形效果加局部改动进行的深化方案设计，保证了整个建筑的整体风格效果不变。

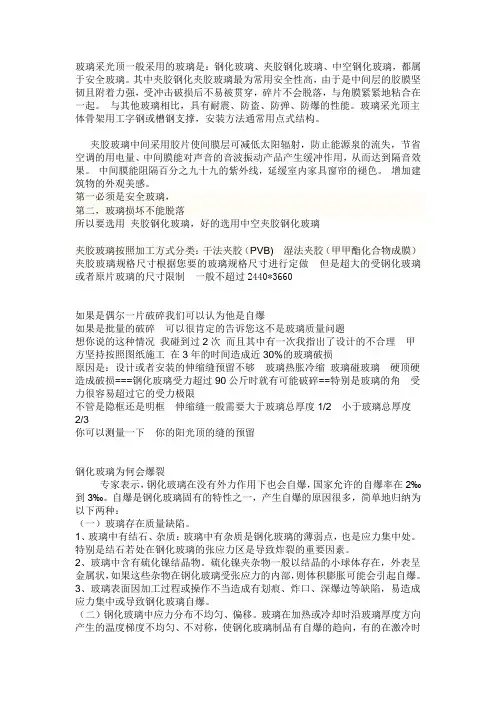

1.穹型玻璃采光顶：在水平方向、高度方向均采用了折线效果。采光顶上电动开启窗占整个采光顶面积的50%。采光顶玻璃采用了10+12A+10+1.52PVB+10钢化中空夹胶玻璃。
2.长连廊玻璃顶采光顶：在水平、高度方向均采用了折线形式。玻璃顶上在低一层有洞口的相应位置上加设了电动开启窗。采光顶玻璃采用了8+12A+6+1.52PVB+6钢化中空夹胶玻璃。
3.双坡玻璃采光顶：分别在水平、高度上保证了玻璃分格尺寸的一致性，保证了建筑图上的标高要求，整个玻璃顶均加设了电动开启装置。采光顶玻璃采用了8+12A+6+1.52PVB+6钢化中空夹胶玻璃。
同时也考虑了如下因素：
4．考虑面材利用率及加工安装工艺性，尽量做到经济合理。
5．结构安全，采光合理。
6．满足结构强度和刚度要求。
（二）主要结构设计说明
1．穹型玻璃采光顶：在主体结构上加设结构钢梁，采光顶自身的主、次龙骨均可架设在结构钢梁上。采光顶的主、次龙骨均采用120x80x5钢方管。
2. 长连廊玻璃顶采光顶：采光顶自身的主、次龙骨亦可架设在结构钢梁上。采光顶的主、次龙骨均采用80x80x4钢方管。
3. 双坡玻璃采光顶：4个采光顶中最大的跨度间距为8.5米通过计算主钢龙骨采用钢方管140x80x5, 次龙骨采用钢方管
80x80x4。将采光顶玻璃固定在次、横钢龙骨上周边用铝单板与主体结构做收边处理。
以上结构材料的采用保证了采光顶的整体安全性、整体效果
及整体密闭性。钢材可视部分表面均做喷氟碳漆处理。同时：1）玻璃副框与钢材接合部位均设有防腐弹性胶垫，玻璃付框连接采用浮动式结构，可从根本上消除热变形伸缩噪音。
2）玻璃间采用硅酮耐候密封胶密封既保证了其密封性又可以吸收因各种荷载作用其上而引起的变形。
（三）开启构造设计说明
1.采光顶玻璃开启窗采用电动开启；
2.开启边框间及开启边框与固定玻璃间均密设硅酮耐候密封胶以保证其气密、水密性；
3.开启扇铝型材与其上所附玻璃四周均注实密封胶以防渗水，开启扇与开启边框间加设双道密封胶条，并且在开启扇间的外露部分加设两道搭接防水胶条以保证整个开启窗的气密、水密性。
四、防腐设计
以使用耐腐蚀性材料为选材原则，对于采用的钢制零部件及现场焊接处理时，则作相宜的防护处理。
1．材料选用：在材料选择上可视钢龙骨进行了表面喷氟碳漆处理，其余隐蔽钢件可采用镀锌处理；所用的连接件除具有足够的强度外，所有钢制零部件均进行了与其功能和位置相宜的防护处理，也具有足够的耐气候性，所有的密封件为耐腐蚀的非金属材料。不同金属材料之间加设绝缘垫片，以防止电化腐蚀。
2．现场施工：现场在做埋件处理及转接件焊接时，焊后均涂防锈漆，确保局部防腐蚀性能。
3．工艺保证：所有钢件外表面均做防腐处理，有钢件需工艺孔等加工部位均在厂内加工好。
