幕墙和采光顶设计技术教程概要

玻璃幕墙及采光顶施工方案一、方案概述玻璃幕墙是以玻璃为主要构件材料的外墙装饰体系，能够提供良好的采光和景观效果。

采光顶是一种安装在建筑顶部的透光建筑结构，用于增加室内采光和通风。

本方案旨在提供一个完整的玻璃幕墙和采光顶的施工方案，确保施工过程安全可靠，并满足设计要求。

二、施工流程1.前期准备a.对施工现场进行清理，并确保地基平整。

b.审查和分析设计图纸，确定施工顺序和材料需求。

2.地基和基础工程a.根据设计图纸进行地基和基础的施工，确保牢固和稳定。

b.按照设计要求进行地基和基础的验收。

3.结构安装a.进行玻璃幕墙主体结构的安装，包括铝合金框架和彩色玻璃板。

b.使用专业工具和设备进行安装和连接，确保结构稳定可靠。

4.玻璃安装a.根据设计要求，安装透明玻璃板，确保无裂纹和漏光现象。

b.使用合适的密封材料进行玻璃与结构之间的连接，确保密封性能。

5.附件安装a.安装玻璃幕墙的附件，如门窗、扶手和栏杆等。

b.使用专业工具进行调整和固定，确保附件的安全和稳定。

6.屋面结构搭建a.根据设计要求进行采光顶结构的搭建，包括钢架和透明材料。

b.使用合适的连接件进行连接，确保结构牢固和稳定。

7.采光材料安装a.安装透明材料，如玻璃或塑料板，确保采光效果和耐久性。

b.使用透明粘合剂或密封材料进行连接，确保密封性能。

8.结构调整和整体验收a.对玻璃幕墙和采光顶进行结构调整，确保整体稳定可靠。

b.进行整体验收，包括材料质量、施工质量和安全性能等。

三、施工安全1.在施工过程中，必须遵守相关的安全规范和操作规程，保证人员和设备的安全。

2.施工现场应设置必要的围挡和标识牌，提醒施工人员注意安全。

3.严禁超过设备和材料的额定载荷，避免发生意外事故。

4.在高处作业时，必须佩戴安全帽、安全带等个人防护装备，确保人员的安全。

5.施工过程中，必须定期开展安全检查和培训，提高施工人员的安全意识。

四、质量保证1.在施工过程中，必须遵循施工图纸和设计要求，确保施工质量符合标准。

《建筑幕墙工程技术规范》概要陆津龙上海市工程建设规范《建筑幕墙工程技术规范》DGJ08-56-2012 （以下简称新地标），该规范由上海市金属结构行业协会幕墙工程技术中心会同有关企业、设计、科研、高校、管理等单位历时三年修订完成。

本规范修订的主要内容包括：新地标在玻璃幕墙的基础上扩充为包括金属、石材、人造板材和复合板材等各种面板的幕墙应用技术；新地标在构件式、全玻璃幕墙的基础上增补了单元式幕墙、点支承幕墙、双层幕墙、幕墙开启窗及采光顶等内容，更为系统、完整；新地标将幕墙光反射、幕墙热工设计、幕墙防火、幕墙防雷单列成章；新地标对双层幕墙、建筑光伏一体化等新技术予以导向性条文规定等，本文概要性地介绍新地标的主要修编技术内容和特点。

一、总则1、适用高度1.0.3本规范适用于高度不大于280m的玻璃幕墙、金属幕墙，高度不大于120m的花岗岩石材幕墙，高度不大于80m的其他面板材料的幕墙工程。

2、设计使用年限1.0.5建筑幕墙设计便用年限不小于25年，其支承结构的设计使用年限宜不小于50年。

根据支承结构和面板分开规定幕墙设计使用年限更为科学合理，支承结构设计使用年限与主体结构设计使用年限一致或接近的规定较科学，面板根据材料性能退化或可更换性规定为25年较为合理。

二、材料1.3.5.7增加玻璃安全膜的技术要求。

2.3.8增加了瓷板、陶板、玻璃纤维增强水泥（GRC）板等的性能指标。

3.3.9增加了超薄型石材蜂窝板等的技术指标。

三、幕墙建筑设计1、面板的面积限制4.1.6幕墙玻璃面板应符合以下要求：1）除建筑物的底层大堂和地面高度10m以下的橱窗玻璃外，玻璃面板宜不大于4.5m2。

2）除夹层玻璃外，钢化玻璃应不大于4.5m2、半钢化玻璃应不大于2.5m2，钢化玻璃应有防自爆坠落措施、半钢化玻璃应有防坠落构造措施。

3）除建筑物的底层大堂和地面高度10m以下的橱窗玻璃外，夹层玻璃面板应不大于9.0m2。

4.3.5玻璃部位不设护栏时：1）中空玻璃的内片采用钢化玻璃，单块玻璃面积不大于3.0m2，钢化玻璃厚度不小于8mm。

３材料
• • 3.1 透光面板 3.2 金属材料
面板
3.1.1 玻璃
– 大多数透光屋面的面板采用玻璃，选择玻璃 的品种时应考虑以下因素： 1.安全 – 为防止玻璃坠落飞散伤人，透光屋面的中空 玻璃内侧（下侧）玻璃宜采用夹层玻璃；单 片玻璃也宜采用夹层玻璃。 – 工业厂房的采光天窗，允许采用夹丝玻璃。 玻璃中的夹丝在边缘容易生锈使玻璃染上黄 褐斑，影响美观，民用建筑一般不采用。 2.承载力
2.微弯双曲面和扁平双曲面
• 微弯双曲面和扁平双曲面在任意正交方向，曲率 的乘积（高斯曲率）大于零： k=kxky＞0 • 多数情况下曲面正放，形成上凸采光屋面；也有 些工程采用下凹反放的方式，此时要采用内排水 措施。 • 微弯双曲面的矢高f通常为跨度的1/15~1/30；扁 平双曲面的矢高f通常为跨度的1/5~1/15。低矢高 可以降低室内空间高度，有利于节约能源。
2.3 面板的支承方式
透光面板可采用四边金属框支承。与玻璃幕墙的 面板类似，框支承面板可采用明框、半隐框和隐 框方式。在屋面坡度较大时，雨水不容易滞留， 可采用明框面板。通常半隐框面板的外露金属框 与排水方向一致布置，避免灰尘和雨水积聚。
玻璃面板还可以采用点支承，通过钢爪或夹板固 定玻璃。
2.4 支承结构
3.柱面
• 一根直线（母线）沿着另一根曲线（准线） 平行移动，便形成柱面。柱面为单曲面， 其高斯曲率为零： k=kxky=0 • 当准线为圆弧时，形成最常用的圆柱面。 此外，还有椭圆柱面和抛物线柱面，以及 沿波形曲线生成的波形柱面。
4.穹顶
• 穹顶通常是球面或椭球面的一部份，位于 建筑物的顶部。在许多大型公共建筑中， 则常为落地的半球或半椭球。穹顶往往涵 盖了墙体和屋面
２透光屋面的选型

第七章 幕墙和采光顶装饰构造
一.概述
(一)世界十大高楼
第1名：台北101大楼
被称为“台北新地标”的101大 楼于 2019年1月动工，主体工程于 2019年10月完工。有两台世界最高 速的电梯，从一楼到89楼，只要39 秒的时间。在世界高楼协会颁发的 证书里，台北101大楼拿下了“世 界高楼”四项指标中的三项世界之 最，即“最高建筑物”(508米)、 “最高使用楼层”(438米)和“最 高屋顶高度”(448米)。
第5名： 香港国际金融中心大厦
位于香港中环的国际金融中 心一期2019年竣工，高39层， 180米，自建成后便吸引了不少 国际金融机构进驻。国金二期 2019年落成，高420米，共88层， 为香港最高建筑物。被称为 “惊世之作”的香港国际金融 中心二期外形设计概念是以一 个向外地的朋友“招手”的手 势，向海外朋友表示“欢迎您” 的意思。
(三)高层建筑外墙类型
1.填充墙
用块材填砌在主体结构 的骨架之间，必须连接可 靠、砌体稳定。
2.幕墙
用板材悬挂在主体结构 外侧，有玻璃、金属、石 板、复合材料墙板等。
(四)幕墙设计中的技术要求
1.自身强度
2.风压变形性能
3.雨水渗透性能 4.空气渗透性能
5.保温隔热性能 6.隔声性能
7.平面内变形性能 8.耐撞击性能
北 京 世 贸 中 心
谢谢！
第4名：上海金茂大厦
金茂大厦具有中国传统风 格的超高层建筑。高420.5米， 88层。2019年8月建成。
金茂大厦主楼1~52层为办 公用房，53~87层为五星级宾 馆，88层为观光层。大厦充分 体现了中国传统的文化与现代 高新科技相融合的特点，既是 中国古老塔式建筑的延伸和发 展，又是海派建筑风格在浦东 的再现。

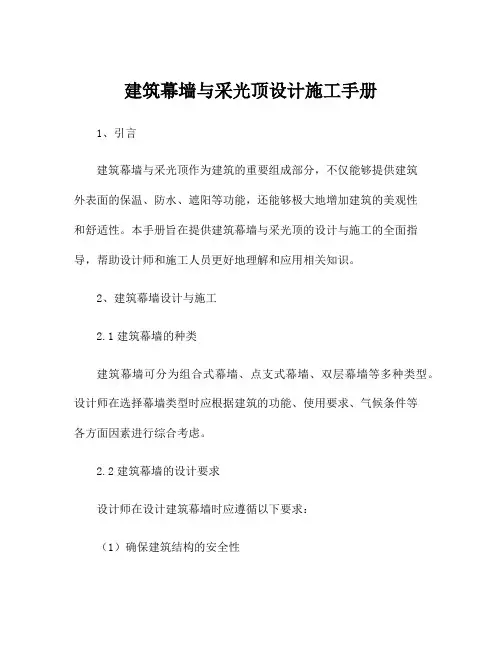

建筑幕墙与采光顶设计施工手册1、引言建筑幕墙与采光顶作为建筑的重要组成部分，不仅能够提供建筑外表面的保温、防水、遮阳等功能，还能够极大地增加建筑的美观性和舒适性。

本手册旨在提供建筑幕墙与采光顶的设计与施工的全面指导，帮助设计师和施工人员更好地理解和应用相关知识。

2、建筑幕墙设计与施工2.1建筑幕墙的种类建筑幕墙可分为组合式幕墙、点支式幕墙、双层幕墙等多种类型。

设计师在选择幕墙类型时应根据建筑的功能、使用要求、气候条件等各方面因素进行综合考虑。

2.2建筑幕墙的设计要求设计师在设计建筑幕墙时应遵循以下要求：（1）确保建筑结构的安全性（2）满足建筑节能的要求，提高建筑的能源利用效率（3）强调建筑的环保性能（4）充分考虑建筑的可维修性和可持续发展性2.3建筑幕墙的施工要点在建筑幕墙的施工中，需要注意以下要点：（1）合理选择施工工艺和施工方法（2）加强施工管理，确保施工质量（3）做好安全防护工作，保障施工人员的人身安全（4）及时进行施工进度控制，保证施工周期3、采光顶设计与施工3.1采光顶的功能采光顶能够提供自然光照，改善建筑内部的采光条件，同时还有利于室内空气循环，提高室内舒适度。

3.2采光顶的设计要求设计师在设计采光顶时需要考虑以下要求：（1）确定采光顶的位置和面积，满足建筑功能和室内采光要求（2）合理选择采光材料，保证采光顶的透光性和耐候性能（3）设计合理的防水措施，确保采光顶的防水性能（4）充分考虑采光顶的保温性能，提高建筑的节能性能3.3采光顶的施工要点在采光顶的施工中，需要注意以下要点：（1）选择合适的施工方法和设备（2）注重隐蔽工程的施工质量，确保采光顶的使用寿命（3）进行严格的施工现场管理，保障施工安全（4）及时清理施工现场，保持环境整洁4、总结建筑幕墙与采光顶作为建筑的重要组成部分，在设计与施工中有着不可忽视的作用。

本手册对建筑幕墙与采光顶的设计与施工进行了简要介绍，并提出了相应的设计要求和施工要点。

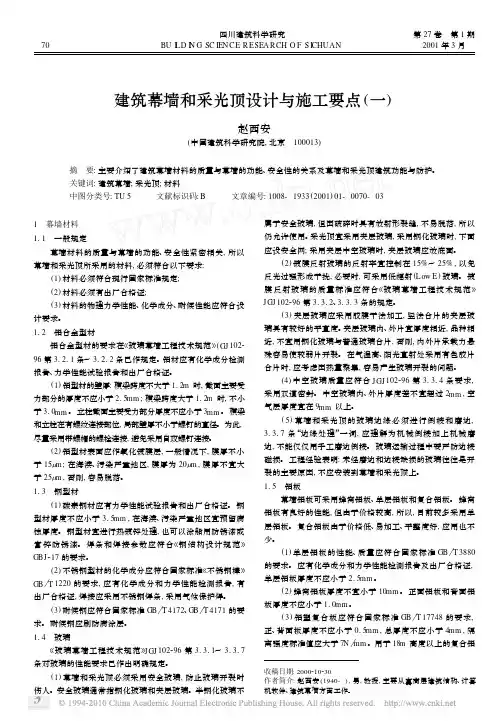

四川建筑科学研究BU I LD I N G SC IEN CE R ESEA RCH O F S I CHUAN第27卷　第1期2001年3月收稿日期:2000210230作者简介:赵西安(1940-),男,教授,主要从事高层建筑结构、计算机软件、建筑幕墙方面工作。

建筑幕墙和采光顶设计与施工要点(一)赵西安(中国建筑科学研究院,北京　100013)摘　要:主要介绍了建筑幕墙材料的质量与幕墙的功能、安全性的关系及幕墙和采光顶建筑功能与防护。

关键词:建筑幕墙;采光顶;材料中图分类号:TU 5 文献标识码:B 文章编号:1008-1933(2001)01-0070-031　幕墙材料111　一般规定幕墙材料的质量与幕墙的功能、安全性紧密相关,所以幕墙和采光顶所采用的材料,必须符合以下要求:(1)材料必须符合现行国家标准规定;(2)材料必须有出厂合格证;(3)材料的物理力学性能、化学成分、耐候性能应符合设计要求。

112　铝合金型材铝合金型材的要求在《玻璃幕墙工程技术规范》(GJ 102296第31211条～31212条已作规定。

铝材应有化学成分检测报告、力学性能试验报告和出厂合格证。

(1)铝型材的壁厚:横梁跨度不大于112m 时,截面主要受力部分的厚度不应小于215mm ;横梁跨度大于112m 时,不小于310mm 。

立柱截面主要受力部分厚度不应小于3mm 。

横梁和立柱在有螺纹连接部位,局部壁厚不小于螺钉的直径。

为此,尽量采用带螺帽的螺栓连接,避免采用自攻螺钉连接。

(2)铝型材表面应作氧化镀膜层,一般情况下,膜厚不小于15Λm ;在海滨、污染严重地区,膜厚为20Λm ,膜厚不宜大于25Λm ,否则,容易脱落。

113　钢型材(1)碳素钢材应有力学性能试验报告和出厂合格证。

钢型材厚度不应小于315mm ,在海滨、污染严重地区宜预留腐蚀厚度。

钢型材宜进行热镀锌处理,也可以涂船用防锈漆或富锌防锈漆。

焊条和焊接参数应符合《钢结构设计规范》GBJ 217的要求。

幕墙与采光顶主要内容:�玻璃幕墙�铝板幕墙�石板幕墙�采光顶一.玻璃幕墙(一玻璃幕墙的特点1.1.装饰效果好;装饰效果好;2.2.质量轻质量轻质量轻((是砖墙重量的是砖墙重量的1/101/101/10;;3.3.安装速度快;安装速度快;4.4.更新维修方便。

更新维修方便。

但也受到价高、材料及施工技但也受到价高、材料及施工技术要求高、光污染、能耗大等因素的约束。

幕幕幕墙墙墙反反反射射射光光光线线线对对对环环环境境境的的的影影影响响响(二玻璃幕墙的类型按构造1.1.按构造——有框、无框((全玻全玻。

明框、隐框、无框有框((明框、隐框按施工方式2.2.按施工方式——元件式元件式((分件式分件式、单元式。

按框架材料3.3.按框架材料——型钢框、铝合金框、不锈钢型材。

明框玻璃幕墙竖隐横不隐横隐竖不隐(三元件式玻璃幕墙构造组成——金属框料(竖梃、横档竖梃、横档固定连接件玻璃面板填充层内衬墙1.1.金属框的断面金属框的断面金属框的断面与连接方式与连接方式(1(1框架框架框架材料:材料:材料:铝合金、铜合金、不锈钢铝合金、铜合金、不锈钢竖梃横档竖竖竖梃梃梃断断断面面面形形形式式式横档断面形式2转角竖梃形式连接件和转接件竖梃与主体连接——采用连接件固定(2竖梃与主体连接(2竖梃通过桁架与主体连接竖梃与横档连接(3(3竖梃与横档连接——通过角铝及铝型材连接铝型材连接竖梃与(4(4竖梃与竖梃接长——内衬铝套管连接密封材料——挤紧、定位、密封、粘结。

2.2.密封材料3.3.玻璃的选择玻璃的选择玻璃的选择与镶嵌与镶嵌(1(1玻璃选择玻璃选择选择热工性能好,抗冲击力强的特种选择热工性能好,抗冲击力强的特种玻璃。

安全玻璃安全玻璃——钢化玻璃、夹层玻璃、夹丝玻璃。

节能玻璃节能玻璃——吸热玻璃、镜面玻璃、中空玻璃。

中空玻璃构成及性能比较玻璃与框架的固定(2(2玻璃与框架的固定明框幕墙玻璃嵌固A.A.明框幕墙玻璃嵌固嵌固材料:嵌固材料:——密封层、密封衬垫、定位垫块玻璃的嵌固玻璃与竖梃固定玻璃与横档固定B.B.隐框幕墙玻璃固定隐框幕墙玻璃固定安装材料:安装材料:玻璃板块、玻璃板块、玻璃板块、压块压块压块((挂钩挂钩、泡沫垫杆、硅酮耐候密封胶。

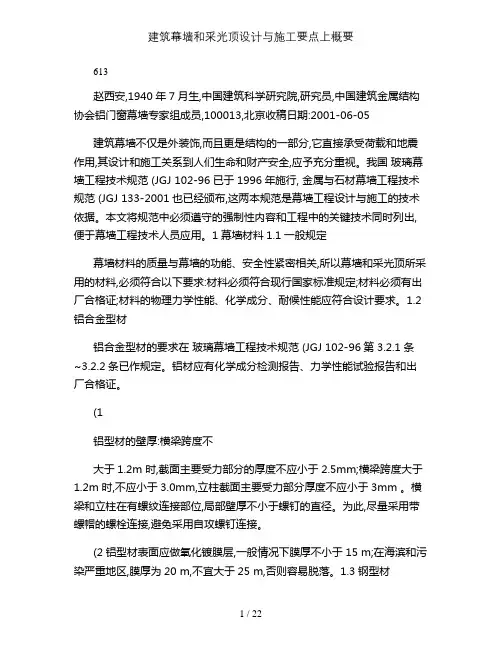

613赵西安,1940年7月生,中国建筑科学研究院,研究员,中国建筑金属结构协会铝门窗幕墙专家组成员,100013,北京收稿日期:2001-06-05建筑幕墙不仅是外装饰,而且更是结构的一部分,它直接承受荷载和地震作用,其设计和施工关系到人们生命和财产安全,应予充分重视。

我国玻璃幕墙工程技术规范 (JGJ 102-96已于1996年施行, 金属与石材幕墙工程技术规范 (JGJ 133-2001也已经颁布,这两本规范是幕墙工程设计与施工的技术依据。

本文将规范中必须遵守的强制性内容和工程中的关键技术同时列出,便于幕墙工程技术人员应用。

1幕墙材料1.1一般规定幕墙材料的质量与幕墙的功能、安全性紧密相关,所以幕墙和采光顶所采用的材料,必须符合以下要求:材料必须符合现行国家标准规定;材料必须有出厂合格证;材料的物理力学性能、化学成分、耐候性能应符合设计要求。

1.2铝合金型材铝合金型材的要求在玻璃幕墙工程技术规范 (JGJ 102-96第3.2.1条~3.2.2条已作规定。

铝材应有化学成分检测报告、力学性能试验报告和出厂合格证。

(1铝型材的壁厚:横梁跨度不大于1.2m 时,截面主要受力部分的厚度不应小于2.5mm;横梁跨度大于1.2m 时,不应小于3.0mm,立柱截面主要受力部分厚度不应小于3mm 。

横梁和立柱在有螺纹连接部位,局部壁厚不小于螺钉的直径。

为此,尽量采用带螺帽的螺栓连接,避免采用自攻螺钉连接。

(2铝型材表面应做氧化镀膜层,一般情况下膜厚不小于15 m;在海滨和污染严重地区,膜厚为20 m,不宜大于25 m,否则容易脱落。

1.3钢型材碳素钢材应有力学性能试验报告和出厂合格证。

钢型材厚度不应小于3.5mm,在海滨、污染严重地区宜预留腐蚀厚度。

钢型材宜进行热镀锌处理,也可以涂船用防锈漆或富锌防锈漆。

焊条和焊接参数应符合钢结构设计规范 (GBJ17-88的要求。

(2不锈钢型材的化学成分应符合国家标准不锈钢棒 (GB/T 1220-92的要求,应有化学成分和力学性能检测报告,有出厂合格证,焊接应采用不锈钢焊条,采用气体保护焊。

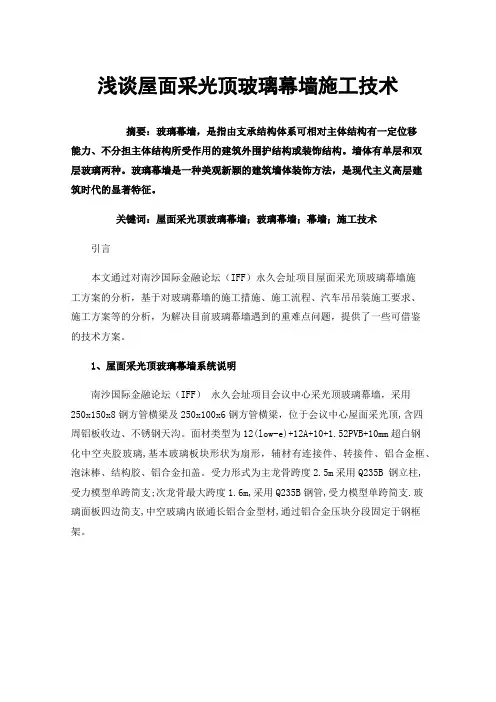

浅谈屋面采光顶玻璃幕墙施工技术摘要：玻璃幕墙，是指由支承结构体系可相对主体结构有一定位移能力、不分担主体结构所受作用的建筑外围护结构或装饰结构。

墙体有单层和双层玻璃两种。

玻璃幕墙是一种美观新颖的建筑墙体装饰方法，是现代主义高层建筑时代的显著特征。

关键词：屋面采光顶玻璃幕墙；玻璃幕墙；幕墙；施工技术引言本文通过对南沙国际金融论坛（IFF）永久会址项目屋面采光顶玻璃幕墙施工方案的分析，基于对玻璃幕墙的施工措施、施工流程、汽车吊吊装施工要求、施工方案等的分析，为解决目前玻璃幕墙遇到的重难点问题，提供了一些可借鉴的技术方案。

1、屋面采光顶玻璃幕墙系统说明南沙国际金融论坛（IFF）永久会址项目会议中心采光顶玻璃幕墙，采用250x150x8钢方管横梁及250x100x6钢方管横梁，位于会议中心屋面采光顶,含四周铝板收边、不锈钢天沟。

面材类型为12(low-e)+12A+10+1.52PVB+10mm超白钢化中空夹胶玻璃,基本玻璃板块形状为扇形，辅材有连接件、转接件、铝合金框、泡沫棒、结构胶、铝合金扣盖。

受力形式为主龙骨跨度2.5m采用Q235B 钢立柱,受力模型单跨简支;次龙骨最大跨度1.6m,采用Q235B钢管,受力模型单跨简支.玻璃面板四边简支,中空玻璃内嵌通长铝合金型材,通过铝合金压块分段固定于钢框架。

2、屋面采光顶玻璃幕墙措施依据现场实际情况，幕墙屋面采光顶玻璃开始施工时现场塔吊已经拆除。

屋面采光顶玻璃幕墙系统拟采用汽车吊和水平运输轨道进行材料的垂直运输。

在钢结构基础上铺设马道,马道采用3000x200x65mm钢跳板,3块跳板并排,通过铁丝绑扎与钢梁进行固定。

（1）垂直运输:采光顶靠外围前端(汽车吊作业范围内)采用吊车将跳板、网片、钢骨架吊装至屋面（2）因考虑到玻璃较重(其中最大的玻璃2568*1140mm，249KG)，上面运输不便，人工运输效率较低，纵向运输考虑在采光顶钢结构上架设一个运输轨道，顶部采用电动卷扬机做定点拉伸运输。

玻璃幕墙及采光顶施工方案1框架式玻璃幕墙的加工方法本工程框架式玻璃幕墙的加工方法共分为：铝合金型材的加工、玻璃的加工、型钢挤压成型、外包铝合金（此部分铝合金全部开模加工）三种方法。

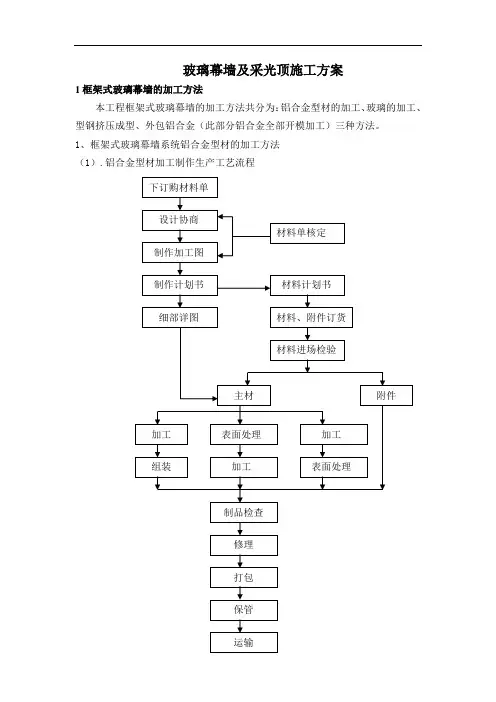

1、框架式玻璃幕墙系统铝合金型材的加工方法（1）.铝合金型材加工制作生产工艺流程铝合金型材加工制作生产工艺流程2、铝合金型材加工制造质量保证措施（1）铝型材骨架下料前,应再次对建筑物进行复测,按实际尺寸对铝型材下料进行调整；（2）对进场的铝型材,必须检验出厂合格证和产地证书,核对其型号,检查化学成份和力学性能报告；（3）工艺保证，合理优化加工工艺；2框架式玻璃幕墙系统玻璃板块加工外立面幕墙系统二：四个面外立面幕墙局部：主要采用8（LOW-E）+12A+8钢化中空玻璃，骨架采用铝包钢组合型材，骨架支撑形式；双跨梁/单跨简支梁。

层间玻璃采用8（Low-E）+12A+8钢化中空玻璃+4防火铝塑板背衬。

外立面幕墙系统三：主入口玻璃幕墙系统；为全隐框玻璃幕墙形式，采用10（Low-E）+12A+10钢化中空玻璃，骨架采用铝包钢系统，主材为压型钢管，外扣铝合金型材，骨架支撑形式：单跨简支梁。

1.板块组框○1按加工单领取组框所需的半成品铝型材零件、附件，并准备好相关工具、工作平台和转运平台。

○2装配工作在工作平台上进行。

首先复核铝合金半成品零件的尺寸是否符合装配要求，然后按照工艺卡片要求的工序穿胶条、上角码、拼接组框。

组装时应注意铝材的接头部分，必须要齐平、配合要紧密。

组框完成后对框的尺寸和形状进行检验，合格后将框从工作平台上卸下，通过转运平台运出安装。

2.玻璃板块注胶○1核查批次型材与玻璃的结构胶相容试验报告，复核打胶工艺单中采用的结构胶、玻璃及铝合金型材品种与试验报告是否相同。

○2把装配好的铝框连同转运平台，推进打胶房。

采用异丙醇清洗玻璃、铝材的粘接表面。

○3在铝合金框上贴上双面粘接条，再将玻璃板块按照正确的方向均匀地与铝框压紧。

建筑幕墙工程技术规范概要精12020年4月19日《建筑幕墙工程技术规范》概要陆津龙上海市工程建设规范《建筑幕墙工程技术规范》DGJ08-56- （以下简称新地标），该规范由上海市金属结构行业协会幕墙工程技术中心会同有关企业、设计、科研、高校、管理等单位历时三年修订完成。

本规范修订的主要内容包括：新地标在玻璃幕墙的基础上扩充为包括金属、石材、人造板材和复合板材等各种面板的幕墙应用技术；新地标在构件式、全玻璃幕墙的基础上增补了单元式幕墙、点支承幕墙、双层幕墙、幕墙开启窗及采光顶等内容，更为系统、完整；新地标将幕墙光反射、幕墙热工设计、幕墙防火、幕墙防雷单列成章；新地标对双层幕墙、建筑光伏一体化等新技术予以导向性条文规定等，本文概要性地介绍新地标的主要修编技术内容和特点。

一、总则1、适用高度1.0.3本规范适用于高度不大于280m的玻璃幕墙、金属幕墙，高度不大于120m的花岗岩石材幕墙，高度不大于80m的其它面板材料的幕墙工程。

22020年4月19日2、设计使用年限1.0.5建筑幕墙设计便用年限不小于25年，其支承结构的设计使用年限宜不小于50年。

根据支承结构和面板分开规定幕墙设计使用年限更为科学合理，支承结构设计使用年限与主体结构设计使用年限一致或接近的规定较科学，面板根据材料性能退化或可更换性规定为25年较为合理。

二、材料1.3.5.7增加玻璃安全膜的技术要求。

2.3.8增加了瓷板、陶板、玻璃纤维增强水泥（GRC）板等的性能指标。

3.3.9增加了超薄型石材蜂窝板等的技术指标。

三、幕墙建筑设计1、面板的面积限制4.1.6幕墙玻璃面板应符合以下要求：32020年4月19日1）除建筑物的底层大堂和地面高度10m以下的橱窗玻璃外，玻璃面板宜不大于4.5m2。

2）除夹层玻璃外，钢化玻璃应不大于4.5m2、半钢化玻璃应不大于2.5m2，钢化玻璃应有防自爆坠落措施、半钢化玻璃应有防坠落构造措施。

3）除建筑物的底层大堂和地面高度10m以下的橱窗玻璃外，夹层玻璃面板应不大于9.0m2。

玻璃幕墙采光顶施工工艺及施工方法要点
1、施工工艺
安装支撑→安装紧固件→钢构件打磨、除锈和喷涂→安装玻璃和密封、填缝。

2、施工方法要点
（1）安装支撑
钢构件是采光顶的支撑系统，安装时先通过塔式起重机将钢构件吊至构架平台上，再用单轨吊车运输至安装部位，除工字主梁采用焊接外，其他全部采用不锈钢全螺栓钢骨架系统。

钢构件安装过程中要保证坡度正确，钢结构支撑系统安装完毕再进行龙骨安装。

（2）安装紧固件
安装紧固件即用螺栓和铝压块将玻璃副框固定在钢构件上。

首先将铝压块用螺栓临时固定在钢构件上，铝压块的安装间距不大于350mm，待全部铝压块初步安装完毕，经检测调试排水坡度符合设计要求后，将铝压块紧固，在铝压块上用螺栓连接铝合金副框，待再次调试坡度正确后紧固螺栓。

（3）钢构件打磨、除锈和喷涂
采光顶骨架及钢构件安装完毕后进行氟碳喷涂，在氟碳喷涂之前对钢构件用电动打磨机打磨至St3级，再用钢丝刷清除打磨后的残留物，要彻底清除残留物及焊渣，处理后的钢构件表面不得有焊渣、焊疤、灰尘、油污、水和毛刺，待除锈完毕验收合格后方可进行氟碳喷涂工序，构件表面不得误涂、漏涂，涂层不应脱皮和返锈，涂层应均匀、无皱皮、流坠、针眼和气泡。

（4）安装玻璃和密封、填缝
用提升机将玻璃运至已搭好的施工平台上，用方木垫好，拆除包装木箱，再用玻璃吸盘将其抬到安装部位进行安装。

安装方法为用结构硅酮密封胶将玻璃双向粘结在铝合金副框上，玻璃之间留15 mm的缝隙，内用聚乙烯塑料胶棒填塞，外用耐候硅酮密封胶进行封堵，玻璃
的安装顺序为沿流水方向按分格进行安装，安装前沿流水方向拉上通线，确保玻璃的安装坡度。

7 玻璃采光顶
第一节 玻璃采光顶设计原理与性能 二、玻璃采光顶物理性能及分级
8 防火设计：主要指封闭空间玻璃采光顶的防火设计。 防火设计：主要指封闭空间玻璃采光顶的防火设计。 根据《高层民用建筑设计防火规范》 根据《高层民用建筑设计防火规范》详细规定 玻璃采光顶的玻璃应采用夹层玻璃， 玻璃采光顶的玻璃应采用夹层玻璃，其强度胜过夹丝玻璃
7 玻璃采光顶
7 玻璃采光顶
第一节 玻璃采光顶设计原理与性能 二、玻璃采光顶物理性能及分级
4 雨水渗漏性能： 雨水渗漏性能是指玻璃采光顶在风雨同 雨水渗漏性能： 时作用下或积雪局部溶化，屋面积水情况下， 时作用下或积雪局部溶化，屋面积水情况下，玻璃采光 顶阻止雨水渗漏内侧的能力。 顶阻止雨水渗漏内侧的能力。与水密性有关的气象参数 是暴雨时的风速和降水量以及雪局部溶化后的积水量。 是暴雨时的风速和降水量以及雪局部溶化后的积水量。
7 玻璃采光顶
第一节 玻璃采光顶设计原理与性能 二、玻璃采光顶物理性能及分级
2 抗震性能： 抗震性能： 玻璃采光顶抗震性能分级主要指平面内承受水平挤压变形 的能力。 的能力。
7 玻璃采光顶
第一节 玻璃采光顶设计原理与性能 二、玻璃采光顶物理性能及分级
3 空气渗透性能：密封型玻璃采光顶对气密性有严格要 空气渗透性能： 求，空气渗透性能表征空气通过所有部 位处于关闭状态下的玻璃采光顶的能力。 位处于关闭状态下的玻璃采光顶的能力。 漏气量与加热冷空气能耗关系 Q=0.24G（tn – twn） （ ） 建筑节能是一个重要问题， 建筑节能是一个重要问题，减少玻璃采光顶空气渗透是 建筑节能的一项重要措施。 建筑节能的一项重要措施。 玻璃采光顶气密性能分级采用10pa下的漏气量作为分级 玻璃采光顶气密性能分级采用 下的漏气量作为分级

xxx采光顶工程设计总阐明一、工程概述1.1、项目名称：无锡万达商业广场B区步行街采光顶和室内观光电梯1.2、建设单位：无锡万达商业广场投资有限企业1.3、主体构造形式：钢筋混凝土框架构造1.4、建筑高度：21.65 M1.5、地面粗糙度类型：C类1.6、建筑物耐火等级：一级1.7、抗震设防烈度：六度本分包幕墙工程重要包括如下几大项目：1、步行街采光顶钢构造和玻璃幕墙；2、步行街室内观光电梯钢构造和玻璃幕墙；二、设计根据2.1、业主承认旳方案设计图纸2.2、设计过程中业主提供旳有关其他规定2.3、设计、施工、检测规范：（1）、建筑设计规范:1）、《建筑设计防火规范》【GBJ16-87 (2023修订版)】2）、《建筑抗震设计规范》GB50011-2023 3）、《建筑防雷设计规范》GB50057-94（2023年版）4）、《钢构造设计规范》 GB50017-20235）、《建筑幕墙物理性能分级》GB/15225-946）、《建筑构造荷载规范》GB50007-2023（2023年版）7）、《公共建筑节能设计原则》GB50189-20238)、《建筑构造荷载规范》GB 50009-20239) 、《混凝土构造设计规范》GB 50010-202310）、北京市地方原则《公共建筑节能设计原则》DBJ01-621-2023 11）、《钢构造工程施工质量验收规范》GB 50205-2023（2）、材料原则:1）、《铝合金建筑型材》GB/T5237.1-52）、《铝及铝合金加工产品旳化学成分》GB/T3190-823）、《铝及铝合金阳极氧化，阳极氧化膜旳总规范》GB8031 4）、《碳素构造钢》GB/T700-885）、《低合金高强度构造钢》GB1591-886）、《浮法玻璃》GB11614-19997）、《夹层玻璃》GB9962-19998)、《中空玻璃》GB9962-19999）、《建筑玻璃应用技术规程》JGJ113-202310）、《硅酮建筑密封胶》GB/T14683-202311）、《持续热镀轧钢板》GB/T3280-9212）、《不锈钢冷轧钢板》GB/T380-9213）、《铝及铝合金板材》GB/T3880-199714）、《建筑用硅酮构造密封胶》GB16776-19972.4、设计基本数据：1、基本风压：0.45 kN/㎡2、基本雪压：基本雪压按《建筑构造荷载规范》GB50009-2023（2023）进行取值。

酸脂采光顶透光板与骨架连接
本章结束
谢谢你的阅读
知识就是财富 丰富你的人生
五.金属包柱饰面构造
饰面特点：优雅、高贵、光泽度高、装 饰效果丰富、强度硬度高、不易变形。
(一)饰面材料
1.不锈钢饰面板——抛光面、蚀刻花纹。 2.铝合金饰面板——铝板、铝塑板。 3.铜合金饰面板——镜面、古铜色、布面、 纱面、腐蚀面、凹凸面。 4.钛合金饰面板——金色抛光面。
金 属 包 圆 柱 饰 面 板 固 定 方 式
焊接式 钉接式
铝 合 金 包 柱
铝 合 金 包 柱
铝合金包柱
六.采光顶
(中庭天窗)
中庭是一个具有 半室内半室外性质 的高大空间。
又称“共享大厅” 或“四季大厅”。
(一)中庭天窗形式
棱锥形、斜坡式、拱形圆穹形、 锯齿形及其它形式等。
(二)基本构造
1.骨架成型
骨架形式：
——木骨架、钢骨架
成型工艺：
——竖向龙骨定位、横 向龙骨与竖向龙骨连接 组框、骨架与柱体连接 固定、骨架形体校正。
2.基层板固定
作用：增加骨架刚度， 便于粘贴饰面板。
要求：表面平滑，尺寸 准确。
3.饰面板安装
胶粘：直接卡口式、嵌 槽压口式。
焊接：预留垫板。
钉接：折边钉接，饰面 条板贴盖。
四.石板幕墙
(一)石板的要求
选择装饰性强、耐久性好、强度高的石材。 尺寸在1平方米以内，厚度20~30 mm 。
(二)石板连接固定构造
1.干挂法——用不锈钢挂件将石板固定在主 体结构上或支架上。
2.结构装配组件法——石板用结构胶固定在 铝框上，再与骨架连接。
石板幕墙干挂法
结构装配组件法
隐 框 石 板 幕 墙 构 造
