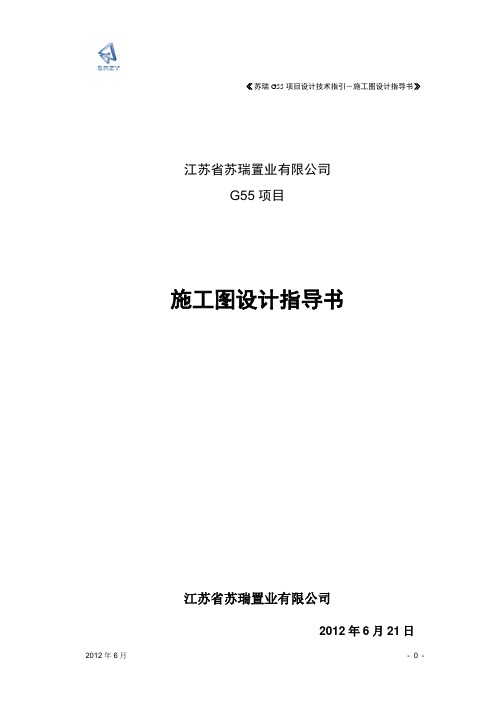

《苏瑞G55项目设计技术指引-施工图设计指导书》江苏省苏瑞置业有限公司G55项目施工图设计指导书江苏省苏瑞置业有限公司2012年6月21日《苏瑞G55项目设计技术指引-施工图设计指导书》目录总则---------------------------------------- 3第一部分建筑专业 4 一.设计说明 4 二.住宅设计统一技术要求 4 (1)层高 4(2)墙体 4(3)楼地面 4(4)门窗 5(5)厨房 6(6)卫生间 6(7)屋面、女儿墙、屋顶、栏杆7(8)阳台及露台8(9)空调位8(10)外墙饰面9《苏瑞G55项目设计技术指引-施工图设计指导书》(11)室外环境9(12)楼梯间10(13)防水做法10(14)其它10三.公共空间10四.装修标准及设备配置12第二部分结构专业14第三部分电气专业17第四部分智能化系统18第五部分给排水专业煤气19第六部分设计配合20第七部分图纸要求21《苏瑞G55项目设计技术指引-施工图设计指导书》总则一目的为使苏瑞G55项目,满足居住舒适、办公便利、造价经济、管理安全、维修方便、施工合理的要求,提高住宅设计质量,特制订本《施工图设计指导书》。
二依据本书作为苏瑞G55项目施工图设计指导手册是在国家相应标准及规范的基础之上,结合苏瑞置业以往住宅开发的实践经验,对住宅设计中的一般要求和常用做法,进行必要的明确、补充和完善后编制而成的施工图设计指导书。
三适用范围适用于承接苏瑞G55项目的设计单位。
其在相关施工图设计过程中应参考本指导书,以预防设计常见问题,统一设计做法、提高住宅设计质量。
四内容说明本指导书以建筑设计的专业划分章节,各专业设计人员可参考本专业章节的内容进行设计。
本指导书中所列尺寸,未标明单位的按毫米计,标明单位的以所标单位为准。
(如其中数据与当地规范冲突,乙方可知会甲方并做出相应修改。
)五解释权本指导书的解释权属江苏省苏瑞置业有限公司。
《苏瑞G55项目设计技术指引-施工图设计指导书》第一部分建筑专业一设计说明1. 工程名称:苏瑞G55项目。
建筑施工图设计指引(2013版)今年毕业生普遍抱怨到公司后,技术对接有问题,对于单位的新人或实习感到的技术疑问,现收集了建筑施工图的设计要求,其他完成以后陆续推出,希望对那些不喜欢提问题的童鞋有帮助!仅供参考,还有其他建筑疑问的可以进群376458908,都是一帮迷途小羔羊。
徐老师2013年10月目录1,建筑施工图设计总则 (3)1.1建筑施工图导论 (3)1.2施工设计总原则 (3)1.3施工图设计流程 (3)1.3.1读图准备 (4)1.3.2读图的内容与重点 (4)1.3.3设计流程 (5)1.3.4建筑制图 (6)1.4建筑施工图组成 (6)1.5图幅规定 (6)1.5.1图纸规格 (6)1.5.2图纸加长规格 (6)2,建筑平面图设计指引 (7)2.1平面图控制要点 (7)2.2各层平面图控制要点 (8)2.3平面图整体控制要点 (8)2.4平面图绘制要求 (8)2.4.1平面图绘制要点 (8)2.4.2平面图图面表达要点 (9)2.5平面图标注控制要点 (9)2.6平面图尺寸简化要求 (10)2.7各类型平面图设计绘图指引 (10)2.7.1地下层平面图 (10)2.7.2首层平面图 (11)2.7.3楼层平面图 (11)2.7.4屋面平面图 (11)2.7.5局部放大图 (12)3,建筑立面图设计要点 (12)3.1建筑立面图表达要点 (13)3.2建筑立面图绘图指引 (13)4,建筑剖面图设计要点 (14)4.1剖面图表达要点 (14)4.2剖切面位置要求 (14)4.3剖面图标注、标高要求 (14)5,建筑节点详图设计要点 (15)5.1节点详图分类 (15)5.2采用标准图集应注意以下几点 (15)5.3各类型详图设计要点 (15)5.3.1,墙身详图 (16)5.3.2楼梯详图 (16)5.3.3电梯、自动扶梯详图 (16)5.3.4建筑设施详图 (16)5.3.5布局空间放大图及详图 (17)5.3.6门窗表 (17)5.3.7各类幕墙详图 (18)6,总平面施工图设计指引 (19)6.1总平面施工图要点 (19)6.1.1总平面施工图设计指引 (19)6.1.2总平面图用途 (20)6.2竖向布置图设计要点 (20)6.2.1竖向布置图控制细则 (20)6.2.2总平面图用途 (21)6.3土方图设计指引 (21)6.3.1土方图设计控制细则 (21)6.3.2土方图用途 (22)6.4综合管线布置图 (22)6.5总平面详图 (23)6.6总图相关知识 (23)6.6.1道路系统 (23)6.6.2土方图控制要求 (24)7,编制依据 (24)建筑施工设计指引1,建筑施工图设计总则1.1建筑施工图导论建筑施工图主要用来表示房屋的规划位置、外部造型、内部布置、内外装修、细部构造、固定设施及施工要求等。
建筑施工图设计指引建筑总平面图设计指引目录1,建筑平面图设计指引 (3)1.1平面图绘制控制要点 (3)1.2各层平面图绘制控制要点 (4)1.3图纸绘制要点 (4)1.4平面图绘制要求 (4)1.4.1平面图绘制要点 (4)1.4.2平面图图面表达要点 (5)1.5平面图标注控制要点 (5)1.6平面图尺寸简化要求 (6)1.7各类型平面图设计绘图指引 (6)1.7.1地下层平面图 (6)1.7.2首层平面图 (6)1.7.3楼层平面图 (7)1.7.4屋面平面图 (7)1.7.5局部放大图 (8)2,建筑立面图设计要点 (8)2.1建筑立面图表达要点 (8)2.2建筑立面图绘图指引 (8)3,建筑剖面图设计要点 (9)3.1剖面图表达要点 (9)3.2剖切面位置要求 (10)3.3剖面图标注、标高要求 (10)4,建筑节点详图设计要点 (10)4.1节点详图分类 (10)4.2采用标准图集应注意以下几点 (11)4.3各类型详图设计要点 (11)4.3.1,墙身详图 (11)4.3.2楼梯详图 (11)4.3.3电梯、自动扶梯详图 (11)4.3.4建筑设施详图 (12)4.3.5布局空间放大图及详图 (12)4.3.6门窗表 (12)4.3.7各类幕墙详图 (13)5,总平面施工图设计指引 (14)5.1总平面施工图要点 (14)5.1.1总平面施工图设计指引 (14)5.1.2总平面图用途 (15)5.2竖向布置图设计要点 (15)5.2.1竖向布置图控制细则 (15)5.2.2总平面图用途 (16)5.3土方图设计指引 (16)5.3.1土方图设计控制细则 (16)5.3.2土方图用途 (17)5.4综合管线布置图 (17)5.5总平面详图 (17)5.6总图相关知识 (18)5.6.1道路系统 (18)5.6.2土方图控制要求 (18)6,编制依据 (19)建筑施工图设计指引1,建筑平面图设计指引1.1平面图绘制控制要点A,承重墙(剪力墙)、柱及其定位轴线与轴线编号、内外门窗、编号及定位尺寸;门的开启方向、门口现(完成面有高差的位置)、注明空间名称或编号、幕墙编号等B,尺寸标注控制要点“三道尺寸”—轴线总尺寸、轴线间尺寸(标注轴线跨度尺寸)、门窗洞口尺寸、分段尺寸等。
大连**房地产开发有限公司******改造项目(**。
**)施工图设计指导书编制单位:编制时间:____年____月____日第一篇建筑设计1图纸管理1.1项目名称张家计算机学校北侧改造项目(易和·熙园)1.2子项工程以自然栋确定子项工程名称,例如:5号楼1.3图纸目录以子项工程为单位编制图纸目录1.4图纸要求1.4.1总平面 1:5001.4.1.1总平面功能布置建筑平面布置,包括住宅、配套公建、地下建筑(含其排风竖井);配套设施:小区组团围墙、私家花园围墙、挡土墙、边坡;道路及附属设施:小区、组团道路(含人行道)、宅前路、消防通道、停车位、地下室采光窗、地下车库人行及车行出入口、场地绿化、道闸及岗亭等。
1.4.1.2尺寸标注建筑外墙定位尺寸,单位:米,四角坐标;道路定位、宽度尺寸,单位:米。
1.4.1.3标高标号指北针栋号建筑层数建筑室内外绝对标高、相对标高建筑高度(檐口、女儿墙)建筑出入口标号、标高1.4.1.4文字标注总平面功能布置的内容图纸名称及比例1.4.1.5图纸说明总平面指标:用地平衡、技术经济指标图例说明其它说明1.4.2设计说明1.4.2.1设计依据1.4.2.2设计范围1.4.2.3项目概况项目位置项目用地范围建筑类型、设计等级、建筑面积、层数、建筑高度、结构形式等1.4.2.4统一技术措施墙体构造:墙体材料、墙厚、门窗洞口、过梁、女儿墙、隔墙、厨卫墙体防潮措施,墙体预留孔洞材料做法:详见材料做法表雨水系统:防水系统:防水等级、防水措施总平面消防(室内外消防水系统)保温系统:屋面、墙面、地面、楼梯间、门窗保温措施及要求。
1.4.3组合平面1.4.3.1建筑平面及功能布置平面墙、柱、门窗洞口、管(风)道井、楼梯、台阶坡道、阳(露)台、窗台、窗套、空调板、栏杆扶手、墙体预留孔洞、外墙装饰件、雨水构件、冷凝水管等。
固定家具(实线):厨卫设施、家具、壁柜、室内外空调机、洗衣机、电冰箱、热水器。
建筑施工图概述知识点总结一、施工图概述1. 施工图的定义施工图是建筑设计的深化阶段,是建筑设计图纸的延伸,主要用于指导施工过程,是建筑施工的重要依据。
它包括建筑、结构、给排水、电气、暖通空调等专业图纸,以及施工说明、招标文件、工程量清单等内容。
2. 施工图的作用(1)指导施工实施:施工图是施工的依据,它明确了设计意图和技术要求,为施工提供了具体的施工图纸,保证了施工的质量。
(2)招投标的依据:施工图作为招标文件的一部分,是施工承包商编制报价和实施施工的依据。
(3)与业主确认设计意图:在设计阶段,施工图作为设计成果直接提交给业主,业主可以通过施工图来确认设计方案是否符合自己的需求和期望。
(4)工程变更管理:在施工过程中,如遇到设计变更,可以根据施工图进行修改,以确保变更的一致性和正确性。
3. 施工图的内容(1)建筑专业:建筑平面、立面和剖面图、建筑结构图、装饰图等。
(2)结构专业:结构平面、立面和剖面图、节点图、构造图等。
(3)给排水专业:给排水设备平面图、管道布置图、管道连接图等。
(4)电气专业:电气布置图、开关插座布置图、照明图等。
(5)暖通空调专业:暖通空调系统平面、立面和剖面图、管道布置图、设备连接图等。
4. 施工图的编制过程(1)深化设计:建筑设计师根据初步设计成果和相关技术规范,对建筑设计进行深入细化,包括图纸、规格和材料等的深化。
(2)图纸编制:将深化设计的成果转化为施工图,包括建筑、结构、给排水、电气、暖通空调等专业图纸。
(3)施工图审核:设计单位组织相关专业技术人员对施工图进行审查和审核,确保施工图的准确性和合理性。
(4)批准签字:设计单位对通过审核的施工图进行批准,签字盖章后作为建筑施工的依据。
(5)施工图的监理:由监理单位进行施工图的监管,确保施工图的执行符合设计要求。
二、施工图的基本原则1. 规范性原则:施工图必须符合国家有关规范和标准的要求,包括建筑设计规范、结构设计规范、给排水设施设计规范、电气设计规范等。
施工图设计指引总则一、目的为解决设计、绘图、施工中的常见问题,提高设计施工质量,减少不必要的损失,不犯以往工程中犯过的错误,从而使整体造价控制在最经济合理的范围内,特制定本施工图设计指导书。
二、依据1.地产发展有限公司以往工程经验教训总结;2.国家及相关各种设计规范;三、要求:本指导书为设计任务书的附本。
凡承接龙湖住宅建筑及规划的施工图设计单位,务必遵照本指导书要求执行,如因未执行本指导书要求,而经龙湖地产发展有限公司自行改正的,按实际所发生的设计及施工费用,加倍扣除设计费。
四、解释权:本指导书的解释权属地产发展有限公司研发部。
1图纸表达施工图名称表述应完整,编号应齐全。
图纸不应有重号现象。
施工图各栋建筑物应地上地下同时表达。
设计变更的要求:A.应修改图纸目录;B.应修改变更图纸的日期,且精确到日;C.修改图的修改符号位置应统一;D.应详细说明变更原因;E.修改图应标明修改项目及部位。
在按小区统一出图的同时,应按栋号单独出图。
安装设备图纸应以规范化的语言符号表达。
凡从施工图设计合同中规定的设计周期截止日起,提供我公司的图纸深度,必须满足国家颁布的《建筑工程设计文件编制深度的规定》。
2目录扉页 (1)图纸表达 (2)目录 (3)第一章总体设计 (5)1.1 导则 (5)1.2 总体规划 (5)1.3 总图竖向 (5)1.4 消防 (6)1.5 附属用房 (6)1.6 室外环境 (6)1.7 车辆 (7)1.8 道路 (7)第二章建筑设计 (8)2.1 综合要求 (8)2.2 单元户型 (9)2.2.1 单元套内 (9)2.2.2 厨房 (10)2.2.3 卫生间 (11)2.2.4 阳台及露台 (13)2.2.5 门 (14)2.2.6 窗 (14)2.2.7 空调 (15)2.3 公共空间 (18)2.3.1 单元入口及楼梯间 (18)2.3.2 电梯及电梯厅 (19)2.2.3 筒体应满足消防要求 (20)2.2.4 楼层竖向 (21)2.3.5 地下室 (21)2.3.6 设备用房 (25)2.3.7 屋顶、女儿墙及栏杆 (25)2.3.8 管道井、设备表箱 (26)2.3.9 商业店面 (27)2.3.10 会所 (27)第三章结构设计 (28)3.1 设计原则 (28)3.2 设计荷载 (28)3.3 基础设计 (29)3.4 上部结构 (29)33.5 其他要求 (31)3.6 含钢量标准 (32)第四章给排水设计 (33)4.1 系统图 (33)4.2 给水 (33)4.3 排水 (34)4.4 消防 (35)第五章电气设计 (36)5.1供配电系统设计 (36)5.2 用电计量 (37)5.3 照明设计 (37)5.3 插座布置 (38)5.4 弱电设计 (38)5.6 安装高度 (39)5.8 商场用电 (39)5.9 会所用电 (39)5.10 防雷设计 (40)5.11 消防用电 (40)5.12 其它设备要求 (40)第七章天然气、暖通设计 (41)第六章精装修设计 (43)6.1 设计原则 (43)6.2 设计策略 (43)6.3 具体设想 (43)6.4 其他要求 (44)第七章景观设计 (46)7.1 绿化 (46)7.1.1 选材 (46)7.1.2 规格及数量 (46)7.2 安装专业设计 (47)7.3 儿童游戏场 (48)第八章综合管网设计 (49)8.1 管线综合 (49)8.2 注意事项 (53)8.3 工作界面 (54)8.4 常用数据 (55)4第一章总体设计1.1 导则必须严格遵守国家和重庆市强制性规范:1)中华人民共和国工程建设标准强制性条文》2)住宅设计规范》GB50096-19993)国家和住宅设计的其他所有相关规范1.2 总体规划1)封闭管理:小区或组团围墙、泳池应有方便管理的入口,需要管理的其他物业应有考虑封闭管理的可能(如幼儿园、小学等等)。
中铁十一局集团有限公司勘测设计研究院施工图设计指引(仅供参考)一:目的为使本设计院设计的项目满足居住舒适、造价经济、管理安全、维修方便的要求,提高设计质量,减少不必要错、漏、碰、缺等,特制定本施工图设计指导书。
二:依据本施工图设计指导书是以国家相应标准及规范为基础,结合以往住宅开发的成功经验,对住宅设计中的一般要求和常用做法进行必要的概况、总结、界定、补充和完善后编制而成。
设计中的建筑、市政、水、电、燃气、电信等用量及标准应符合国家、建设部及武汉市、襄阳市有关设计标准及规定,设计深度应符合国家建设部颁布的《建筑工程设计文件编制深度的规定》中有关的要求及甲方的其他要求。
三:适用范围在施工图设计中应严格按照本设计指导书进行设计,预防设计中的常见问题,提高设计质量。
四:内容说明本指导书以施工图设计的专业及其他有关重点需要关注的方面划分章节,各专业设计人员应参考本专业章节的内容进行设计。
五:设计原则1:细致周到的原则:项目的最终效果精致与否更主要的体现在施工图设计阶段。
在总的思路及设计原则确定的情况下,需要对每个节点、细部进行详细周密的考虑和设计,使方案得到完美的体现。
2:建筑经济性原则:施工图设计阶段在建筑结构设备材料等各专业设计时,既要保证完美的使用及审美效果,也要考虑造价的影响,兼顾美观、实用、安全、经济原则。
3:项目为毛坯交房标准,各专业相关要求见下文;建筑专业设计指引一、设计说明1:建筑设计总说明各子项材料做法表、装修做法表汇总统一编写,子项说明根据具体情况单独编写,包括各子项总建筑面积,建筑占地面积,以及满足公司要求各栋各户型面积等指标。
2:建筑设计总说明中关于建筑面积的计算要精确,并随设计的加深不断核算直至最终成果。
建筑面积计算应严格按照现行的“建筑设计技术经济指标计算规定”执行,并需参考信息中心核面积方式进行对比。
3:门窗表按照表1进行编制。
门窗表中的门窗应注明框材及其玻璃等选料,并应明确标出窗台距地面的高度;门窗表中应统计各单体门窗数量。
黄沙铁路南站项目建筑专业施工图设计指导书一、图纸完整性要求1.建筑设计应严格遵循国家及地方的相关规范、规程、标准及规定,图纸应该达到国家建设部《建筑工程设计文件编制深度规定》要求的深度;2.建筑施工图设计说明完整清楚,各层平面图、剖面、立面图、节点构造详图、等均应表达清晰,内容齐全,便于施工;3.每张图出图日期精确到天,修改通知要注明对应原何图作出修改及修改原因,每次出图均要求附图纸目录,具体模式见《图纸标准》,每张图纸均要求有相关专业的会签及日期。
二、住宅单元户型设计1. 层高及各部位降板要求:标高及降板数据表2. 功能空间设计要求2.1 客厅设计要点:客厅空调设计应同时考虑壁挂机和柜式机两种形式。
2.2 餐厅平面布置1 布置四人餐桌时,桌子参考尺寸1400×900。
2 布置六人餐桌时,桌子参考尺寸1500X900。
3 布置八人餐桌时,桌子参考尺寸2100X900;圆桌布置≥2.6m×2.6m。
4 在用餐区宜考虑小型餐柜的位置。
2.3 房间1卧室应考虑分区设计:○1睡眠区:以床为主体,配以床头柜等。
②梳妆区:以梳妆台为主体,配以镜子、椅子。
③储藏区:以壁柜为主体,配以储物箱、柜等。
④小憩区:次卧室可结合飘窗台等设置;主卧室应考虑以沙发为主体,配以小方桌或活动书报架和落地灯。
2睡眠区不宜布置在正对房门处,卧室里的卫生间门不宜正对着床3不宜在卧室上方设卫生间。
4主卧室不应紧靠电梯井道。
5主卧设计宜保证大床不受房间门外的视线干扰。
2.4走道与室内楼梯户内通向所有房间的走道净宽不宜小于1100。
2.5玄关入口应设玄关,且空间相对独立,应设计鞋柜位及换鞋的位置。
直入式玄关宽度净空应按以下标准:表1 玄关宽度净空表●如设影壁,玄关进深应≥ 1200;图3图3 玄关布置图●玄关处应妥善安排户内对讲分机、照明主要开关、家庭安防主机、户内强弱电配电箱。
户内配电箱应设置在入户门后或较次要位置。
住宅项目施工图设计指引1、指引概况2、流程图:无3、职责:3.1责任部门:子公司设计部3.2配合部门:子公司工程部4、附件:4.1附件1《施工图设计流程》封面5、支持文件:无6、相关记录:无7、《住宅项目施工图设计指引》具体内容(各项目根据具体情况需要在此基础上增减内容并适当变通):住宅项目施工图设计指引1 总则1.1内容说明(1)本指引以各专业划分章节;(2)本指引中所列尺寸除注明外,其余未标明均按毫米计;(3)本指引中描述的着重施工图阶段解决的各专业配合的技术问题,对于设计原则类的要求在《方案设计指引》中叙述,如方案和施工图为2家单位时,为便于后家理解设计的原创意图,可将《方案设计指引》一并提给施工图设计单位;1.2解释权本指导书的解释权属某某集团设计研发部。
2、建筑专业2.1 统一技术要求2.1.1 墙体材料及留洞2.1.2.1外围护墙:200厚页岩空心砖/加气粉煤灰砌块/多孔粘土砖;分户墙:200厚页岩空心砖/200厚加气粉煤灰砌块/多孔粘土砖;户内分隔墙:100厚GRC预制隔板/100厚加气粉煤灰砌块/多孔粘土砖;厨房卫生间隔墙:100厚GRC/加气粉煤灰砌块/多孔粘土砖;上述所列材料根据当地习惯做法均可选用,但严格限制使用实心粘土砖。
2.1.2.2预留洞:内外墙上所有留洞均应有水平和竖向定位;柱上及结构上留洞不仅在建筑图上标注,还应在结构图中采取相应措施并标注。
墙体留洞尺寸一览表2、厨房、卫生间预留孔洞位置应尽量避开上层外窗的开启扇。
2.1.2.3 异型柱:起居厅与主卧室之间,保证主卧室墙面平整;起居厅与次卧室或其他辅助房间之间,保证起居厅墙面平整;卧室与次卧室或其他辅助房间之间,保证主卧室墙面平整;2.1.2.4墙体保温:●华南以外的地区外墙及首层地面须作保温处理,保温层厚度满足当地节能规范要求;屋面、露台、阳台板、楼梯间内墙等保温要求,均严格遵照当地节能规范;●北方地区凸窗上下板须作保温处理, 根据热工计算确定保温板或保温砂浆的厚度及做法;●保温材料:外墙采用聚苯板,屋顶及地下室采用挤塑板。
《苏瑞G55项目设计技术指引-施工图设计指导书》江苏省苏瑞置业有限公司G55项目施工图设计指导书江苏省苏瑞置业有限公司2012年6月21日《苏瑞G55项目设计技术指引-施工图设计指导书》目录总则---------------------------------------- 3第一部分建筑专业 4 一.设计说明 4 二.住宅设计统一技术要求 4 (1)层高 4(2)墙体 4(3)楼地面 4(4)门窗 5(5)厨房 6(6)卫生间 6(7)屋面、女儿墙、屋顶、栏杆7(8)阳台及露台8(9)空调位8(10)外墙饰面9《苏瑞G55项目设计技术指引-施工图设计指导书》(11)室外环境9(12)楼梯间10(13)防水做法10(14)其它10三.公共空间10四.装修标准及设备配置12第二部分结构专业14第三部分电气专业17第四部分智能化系统18第五部分给排水专业煤气19第六部分设计配合20第七部分图纸要求21《苏瑞G55项目设计技术指引-施工图设计指导书》总则一目的为使苏瑞G55项目,满足居住舒适、办公便利、造价经济、管理安全、维修方便、施工合理的要求,提高住宅设计质量,特制订本《施工图设计指导书》。
二依据本书作为苏瑞G55项目施工图设计指导手册是在国家相应标准及规范的基础之上,结合苏瑞置业以往住宅开发的实践经验,对住宅设计中的一般要求和常用做法,进行必要的明确、补充和完善后编制而成的施工图设计指导书。
三适用范围适用于承接苏瑞G55项目的设计单位。
其在相关施工图设计过程中应参考本指导书,以预防设计常见问题,统一设计做法、提高住宅设计质量。
四内容说明本指导书以建筑设计的专业划分章节,各专业设计人员可参考本专业章节的内容进行设计。
本指导书中所列尺寸,未标明单位的按毫米计,标明单位的以所标单位为准。
(如其中数据与当地规范冲突,乙方可知会甲方并做出相应修改。
)五解释权本指导书的解释权属江苏省苏瑞置业有限公司。
《苏瑞G55项目设计技术指引-施工图设计指导书》第一部分建筑专业一设计说明1. 工程名称:苏瑞G55项目。
2. 图纸出图以栋为单位,图幅大小统一。
3. 建筑设计总说明各子项材料做法表、装修做法表汇总统一编写;子项说明可根据具体情况单独编写。
4. 建筑设计总说明中关于建筑面积的计算要精确,并随设计的加深不断核算,直至最终成果,建筑面积计算应严格按照国家标准执行。
5. 所有门窗需统一编制门窗表和门窗示意图,进行编号并注明选料,以保证施工备料中不发生混淆,门窗编号、数量、规格、平面标注、材质表示清楚正确,开启方向与分格合理,幕墙和门窗要区别标注。
(门窗示意图以苏瑞置业提供的标准为准。
)二住宅设计统一技术要求1. 层高1) 地下部分:负一层层高5.1米,负二层层高3.6米。
2) 住宅部分:首层层高3米,其它层高2.9米。
3) 办公楼:层高10.8米。
2. 墙体(禁止使用黏土砖)1) 框剪结构外墙及分户墙为200厚;户内隔墙为100厚。
根据规范热工要求,外墙采用EPS保温。
2) 厨房、卫生间为100厚空心砖,卫生间四面墙根为200高混凝土导墙。
3) 内外墙上所有留洞均应有水平和竖向定位;柱上留洞不仅在建筑图上明确标注,还应在结构图中采取相应措施。
4) 200墙体用异型柱,100墙体用框架柱。
异型柱与墙面关系:起居厅与主卧室隔墙异型柱,保证起居室墙面平整;起居厅与次卧室或其他辅助房间隔墙异型柱,保证起居厅墙面平整;主卧室与次卧室或其他辅助房间隔墙异型柱,保证主卧室墙面平整。
3. 楼地面1) 厅房等普通房间混凝土整浇层厚度为12,找平层厚度为30。
《苏瑞G55项目设计技术指引-施工图设计指导书》2) 卫生间比厅房结构降板30;设计时应避免卫生间楼地面见梁。
3) 阳台比厅房结构降板20,向上做反梁或门槛,以保证板下房间顶棚的平整,最好做暗梁。
4) 厨房不降板。
厨房生活阳台的降板为20;可考虑二次装修时设门槛,厨房不做防水层,不做地漏。
5) 楼梯间不降板。
过道优先采用暗梁,以保证高度。
6) 建筑面标高与结构面标高关系要表达清楚;7) 卫生间四边设置200高混凝土导墙。
8) 上述标高关系表达较复杂,应附小户型平面图注明,在结构图上要有明确标注。
4. 门窗1) 高层门洞尺寸如下表:门类型宽度高度开门方式入户门1100 2300、2400 平开出阳台门800 2400 平开1500 2400 平开1600 2400 推拉2700 2400 推拉卧室门900 2300 平开厨房门800 2300 平开1600 2300 推拉1800 2300 推拉卫生间门750 2300 平开、推拉800 2300 折叠储藏室门700 2300 平开(外开)2) 特殊做法详见图纸标注,门窗表中编号需要分开。
3) 窗口宽度、高度需要尽量统一,根据开间尺寸确定相应洞口标准,特殊部位另行调整。
窗型应单独出门窗表和门窗示意图。
4) 门垛尺寸100或120,根据结构形式而定,不应小于50,否则要做构造柱加固。
(门垛予留钢筋后浇混凝土),柱边小于120的和柱一起浇筑5) 凸窗a. 凸窗窗台高500;且窗扇下部至少设400高固定扇。
b. 外墙面至凸窗板外缘尺寸:《苏瑞G55项目设计技术指引-施工图设计指导书》c. 标准凸窗带空调为600,如与客厅空调外机位置相连一侧凸窗带空调为700(提供结构处理详图)6) 次卧、厨房、卫生间等未特殊注明的窗台,均900高。
窗顶为2400至梁底(除特殊设计)7) 落地门,窗下槛应预留30mm高混凝土翻口,作为将来地板铺设的收口。
8) 窗材质为铝合金,一般房间玻璃为普通白玻,卫生间窗采用磨砂玻璃,大面积玻璃应采用双面安全玻璃(500高度以下)。
单元门为8mm厚铝合金钢化玻璃门。
9) 所有门窗的标注尺寸标明为洞口尺寸,门窗示意图中的门窗立面划分及开启方式表示清楚,门窗实际尺寸因施工误差及装修因素不在设计中标明。
10) 窗开启方式为外开。
须注意平面上门窗关系,防止门窗互碰。
11) 开启扇面积不小于房间的地板面积的1/20,且形成对流,厨房开启扇面积不少于地面面积1/10及0.6m2。
12) 门、窗型、尺寸、开启方式应尽量统一,便于加工。
5. 厨房1) 橱柜布置遵循洗切炒的流线,间距以800为宜,考虑微波炉,消毒柜等位置,设相应插座。
洗菜盆及煤气炉位置需考虑两人同时操作的可能。
橱柜的设计要考虑微波炉的放置。
同时,要注意对水电设计的影响。
2) 预留橱柜位宽550,设橱柜处的墙面最小宽度不小于600;吊柜宽350,设吊柜处的窗垛面最小宽度不小于400,注意避免档窗;平均每户橱柜长度不小于3000。
3) 平层公寓厨房冰箱位宽度不小于700;冰箱和煤气炉不能贴临放置;冰箱位预留且应注意冰箱门的开启方便。
4) 热水器a. 预留位置在厨房或靠近厨房的生活阳台上并具体标明热水器位置和安装高度;b. 设在厨房的热水器排烟孔外墙预留Ф100洞,排气管敷设在吊顶内,并注明水平定位;c. 对于设两个卫生间的户型,要考虑设置太阳能热水器的可能。
d. 要考虑排气孔与排水管的避让关系。
《苏瑞G55项目设计技术指引-施工图设计指导书》5) 厨房抽油烟机采用成品烟道排烟,须防止倒烟串味,烟道在平面内合理布置。
6) 厨房考虑设吊顶的可能,保证完成后底标高不小于2200。
7) 煤气管设置尽量减少户内长度,立管尽量在墙角不遮挡排气洞口,不影响开窗。
6. 卫生间1) 卫生间不采用下沉式卫生间。
2) 标准主人卫生间设浴缸和台盆;平层公寓浴缸尺寸700X1500;配置相应电气插座和浴霸和排气口,排气口直径120注意淋浴间内地漏位于淋浴头位置下部居中,并距墙200;3) 公共卫生间设淋浴间和台盆;平层公寓淋浴间不小于900X900;配置相应电气插座和浴霸、排气口;注意淋浴间内地漏位于淋浴头位置下部居中,并距墙200;注意淋浴间浴帘或挡板与卫生间窗户的关系,应避免浴帘或挡板设在外窗处。
4) 坐便器位置宽度不小于850, 坐便器考虑手纸盒、电话、呼救按钮等悬挂位置。
5) 卫生间不设燃气热水器。
6) 卫生间的地漏及排水坡度情况应在详图中表达清楚,厨﹑卫门口应标明门口线,地漏应尽量设在隐蔽部位。
7) 有上下水的洁具应考虑噪音对卧室的影响(如马桶),尽量避开卧室墙面布置8) 厨卫布置应按最佳管线走向考虑煤气管的走向,要求管线尽可能简短、美观。
9) 卫生间内应避免有梁穿过,有梁穿过时应注意降板与梁的关系。
7. 屋面、女儿墙、屋顶、栏杆1) 顶层坡屋顶转折处结构按折板设计不应设折梁。
2) 屋面需做好各管线穿板防水和烟道处理(应出节点图)。
3) 屋面雨落管的布置尽量隐蔽设置,如平面凹槽内,以减少对立面影响,并根据外墙面色彩做相应处理。
4) 当上部屋面雨落管或自然落水管直接落至下一层屋面时,设防护措施,并应考虑上一层层面的防盗问题。
5) 顶层户型为假复式形式时,a. 二层高度上平面轮廓和布置应充分考虑到用户改造为复式的实用性,并在设计过程中为甲方提供改复式建议方案作为参考《苏瑞G55项目设计技术指引-施工图设计指导书》b. 屋顶高度控制原则为:出露台的门洞顶距假复式二层楼面高度为2200;坡屋顶脊顶高度距假复式地层楼面高度6500;c. 二层楼面梁处均予埋通长钢板预埋件,便于用户设置楼板;d. 假复式二层预留卫生间一定要设置外窗;如条件限制不能设外窗时,必须预留排风道。
6) 屋顶楼梯间或水箱间应设计铁爬梯。
7) 屋顶花池泻水管不能直接排向屋顶花园地面,否则会影响使用。
8) 高层上人屋顶女儿墙净高度1200。
9) 露台栏杆高度多层不应小于1100,垂直杆件间的净距不应大于110,且不应采用横向设计。
10) 平屋面与立墙或立墙窗台处的防水层翻起高度不宜小于300。
11) 不设种植屋面。
12) 当屋面被防火墙隔开时,应两侧分别排水,不得在防火墙上开洞设排水孔道。
8. 阳台及露台1) 南阳台宽度不小于1500;不设北阳台;特殊处理详见具体设计。
2) 阳台根据结构形式采用挑板或挑梁做法,挑梁要考虑高度,以防止影响采光。
3) 阳台所有墙面﹑天花涂料部分应为外墙作法。
4) 开向露台或无顶阳台的门,均应设雨棚。
5) 露台应有踢脚,高度宜为250高。
6) 所有阳台应标明地漏并表示排水方向及坡度。
7) 当洗衣机位于阳台时,洗衣污水不应排于雨落管内;阳台栏板应考虑洗衣机位的留放。
8) 出露台处可考虑反梁处理,通过调整屋面找坡,减少出露台处的高差,若露台底层功能容许,可考虑降板处理。
9) 阳台充分考虑晾衣遮雨设计。
10) 设备平台需考虑底板与平台完成面的高差。
11) 屋顶露台外预留给水口和电气插座。
9. 空调位1) 任何形式的室外机位均应向冷凝水管口处找1%坡。
2) 空调室外机位按家用VRV空调考虑;《苏瑞G55项目设计技术指引-施工图设计指导书》应避免雨水管穿空调板;平面图中应增加详图,详细标明空调板定位尺寸。
