大型锻件粗精缺陷的成因及控制措施

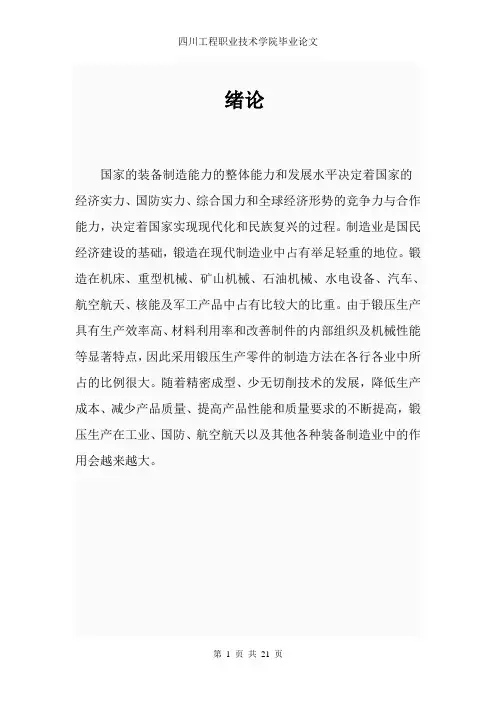

绪论国家的装备制造能力的整体能力和发展水平决定着国家的经济实力、国防实力、综合国力和全球经济形势的竞争力与合作能力，决定着国家实现现代化和民族复兴的过程。

制造业是国民经济建设的基础，锻造在现代制造业中占有举足轻重的地位。

锻造在机床、重型机械、矿山机械、石油机械、水电设备、汽车、航空航天、核能及军工产品中占有比较大的比重。

由于锻压生产具有生产效率高、材料利用率和改善制件的内部组织及机械性能等显著特点，因此采用锻压生产零件的制造方法在各行各业中所占的比例很大。

随着精密成型、少无切削技术的发展，降低生产成本、减少产品质量、提高产品性能和质量要求的不断提高，锻压生产在工业、国防、航空航天以及其他各种装备制造业中的作用会越来越大。

锻件缺陷的主要特征及产生的原因制造业是国民经济建设的基础，锻造在现代制造业中占有举足轻重的地位。

锻造在机床、重型机械、矿山机械、石油机械、水电设备、汽车、航空、核能及军工产品中占有比较大的比重。

国家的装备制造能力的整体能力和发展水平决定着国家的经济实力、国防实力、综合国力和全球经济形势的竞争力与合作能力，决定着国家实现现代化和民族复兴的过程。

由于锻压生产具有生产效率高、材料利用率和改善制件的内部组织及机械性能等显著特点，因此采用锻压生产零件的制造方法在各行各业中所占的比例很大。

随着精密成型、少无切削技术的发展，降低生产成本、减少产品质量、提高产品性能和质量要求的不断提高，锻压生产在工业、国防、航空航天以及其他各种装备制造业中的作用会越来越大。

一锻造概述锻造利用冲击力或静压力使加热后的坯料在锻压设备上、下砧之间产生塑性变形，以获得所需尺寸、形状和质量的锻件加工方法称为锻造。

常用的锻造方法为自由锻、模锻及胎模锻。

自由锻利用冲击力或静压力使经过加热的金属在锻压设备的上、下砧间向四周自由流动产生塑性变形，获得所需锻件的加工方法称为自由锻。

自由锻分为手工锻造和机器锻造两种。

手工锻造只能生产小型锻件，机器锻造是自由锻锻造特点自由锻造所用工具和设备简单，通用性好，成本低。

大型锻件中常见的缺陷与对策大全摘要：I.引言- 大型锻件的应用背景- 锻造过程中常见缺陷概述II.大型锻件中的常见缺陷- 锻造裂纹- 夹杂物- 疏松- 偏析- 折叠III.大型锻件缺陷的对策- 针对锻造裂纹的对策- 针对夹杂物的对策- 针对疏松的对策- 针对偏析的对策- 针对折叠的对策IV.结论- 总结大型锻件中常见缺陷及对策- 强调质量控制的重要性正文：I.引言大型锻件广泛应用于航空、航天、能源等各个领域，其质量直接影响着设备的运行安全和可靠性。

在锻造过程中，由于各种原因，锻件中常会出现一些缺陷，如锻造裂纹、夹杂物、疏松、偏析和折叠等。

针对这些缺陷，本文将对大型锻件中的常见缺陷及对策进行探讨。

II.大型锻件中的常见缺陷1.锻造裂纹锻造裂纹是锻件中最常见的缺陷之一，主要由于锻造过程中金属的塑性变形不均匀，内部应力过大而产生。

裂纹可能出现在锻件的表面或内部，对锻件的使用性能产生严重影响。

2.夹杂物夹杂物是指在锻造过程中，金属中混入的氧化物、硅酸盐等非金属杂质。

夹杂物会影响锻件的力学性能和耐腐蚀性能，甚至导致锻件在使用过程中断裂。

3.疏松疏松是指锻件中出现的孔洞或疏松区域，通常由于金属在锻造过程中未完全充填模腔而产生。

疏松会降低锻件的强度和韧性，严重影响锻件的使用性能。

4.偏析偏析是指金属中某些元素或化合物在锻件中分布不均匀的现象。

偏析会导致锻件的性能不均匀，可能出现局部脆弱、疲劳裂纹等问题。

5.折叠折叠是指锻件在锻造过程中产生的折叠状缺陷，通常由于金属在流动过程中受阻或变形不充分而产生。

折叠会降低锻件的强度和韧性，影响锻件的使用性能。

III.大型锻件缺陷的对策1.针对锻造裂纹的对策- 优化锻造工艺，降低金属的内部应力- 严格控制锻造温度，避免过热或过冷- 合理设计模具，确保金属塑性变形均匀2.针对夹杂物的对策- 提高金属原料的质量，减少夹杂物的含量- 采用净化熔炼技术，降低金属中的杂质含量- 合理选择锻造工艺，避免金属氧化和硅酸盐形成3.针对疏松的对策- 提高锻造速度和变形程度，使金属充分充填模腔- 优化模具设计，确保金属流动畅通- 严格控制锻造过程中的润滑剂和冷却剂使用4.针对偏析的对策- 优化金属成分，控制元素含量和分布- 采用均匀化热处理工艺，改善金属的分布状态- 严格控制锻造过程中的温度梯度和冷却速度5.针对折叠的对策- 优化锻造工艺，确保金属流动顺畅- 合理设计模具，避免金属受阻和变形不充分- 严格控制锻造过程中的力度和速度IV.结论大型锻件中的常见缺陷及对策是锻造过程中需要关注的重要问题。

（作者单位：1.沈阳万恒锻造有限公司；2.沈阳市汽车工程学校）锻件产品缺陷分析及防止方法◎高杰1王本昊2为了保证质量，对于金属锻件必须进行质量检验。

对检验出有缺陷的锻件，根据使用要求（检验标准）和缺陷的程度确定其合格、或报废、或经过修补后使用。

一、自由锻件常见缺陷及其原因和防止方法（一）裂纹1.表面裂纹。

（1）表面横向裂纹。

锻造时坯料表面出现横向较浅的裂纹，是由于钢锭皮下气泡暴露于表面不能锻合而形成的，其深度可达10mm 以上；或者操作时送进量过大，在塑性较差的金属坯料上也会出现这种缺陷。

锻造时坯料坯料表面出现横向较深的裂纹，是由于钢锭浇注和脱模后冷却不当等多种原因引起的，严重时由于浇注中断而造成横断成两截，成为无法挽救的废品。

表面横向裂纹往往在第1火次锻造中出现。

一经发现，大型锻件可用火焰吹氧清理去掉，小锻件可用小剁刀剁除，以免裂纹在锻造时继续扩大。

防止方法是控制和保证钢锭的质量，改善钢锭起模后的冷却工艺，并控制操作时坯料的送进量。

（2）表面纵向裂纹。

在第一次加热后鐓拔长或粗时，产生在坯料表面上的纵向裂纹，时由于钢锭模内壁缺陷或浇注操作不当或起模后冷却不当，以及钢锭倒棱时压下量过大，或者钢坯在扎制时就产生有纵向划痕造成的。

锻造时一经发现纵向裂纹应立即消除，以免缺陷继续扩大。

防止的方法是：提高钢锭质量；保证浇注操作的正确性；起模时控制冷却工艺；钢锭倒棱时控制压下量；对钢坯表面划痕较多的禁止使用，等等。

2.内部裂纹。

（1）内部横向裂纹。

这是不能从锻件外表看见的缺陷，只能通过磁力探伤、超声波检查发现。

产生的原因是：冷钢锭在加热过程中，低温区的加热速度过快，或者塑性较差的高碳钢、高合金钢在锻造操作时相对送进量L/D （或L/H ）小于0.5。

防止的方法是控制冷钢锭的加热速度，特别是在低温区；还有就是控制锻造操作时的相对送进量。

（2）内部纵向裂纹。

锻件内部可能产生3种纵向裂纹：①在坯料冒口端中心附近因存在残余缩孔或二次缩孔，锻后引起纵向内裂纹。

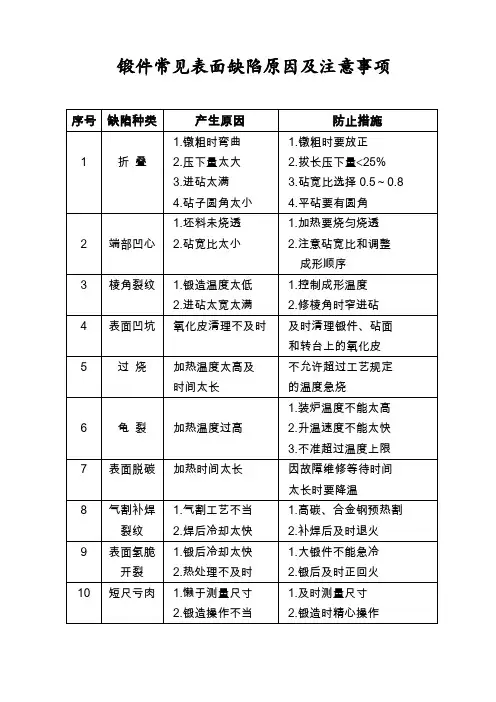

锻件常见表面缺陷原因及注意事项
序号
缺陷种类产生原因防来自措施1折叠1.镦粗时弯曲
2.压下量太大
3.进砧太满
4.砧子圆角太小
1.镦粗时要放正
2.拔长压下量25%
3.砧宽比选择0.5～0.8
4.平砧要有圆角
2
端部凹心
1.坯料未烧透
2.砧宽比太小
1.加热要烧匀烧透
2.注意砧宽比和调整
成形顺序
3
棱角裂纹
1.锻造温度太低
2.进砧太宽太满
1.控制成形温度
2.修棱角时窄进砧
4
表面凹坑
氧化皮清理不及时
及时清理锻件、砧面
和转台上的氧化皮
5
过烧
加热温度太高及
时间太长
不允许超过工艺规定
的温度急烧
6
龟裂
加热温度过高
1.装炉温度不能太高
2.升温速度不能太快
3.不准超过温度上限
7
表面脱碳
加热时间太长
因故障维修等待时间
太长时要降温
8
气割补焊裂纹
1.气割工艺不当
2.焊后冷却太快
1.高碳、合金钢预热割
2.补焊后及时退火
9
表面氢脆开裂
1.锻后冷却太快
2.热处理不及时
1.大锻件不能急冷
2.锻后及时正回火
10
短尺亏肉
1.懒于测量尺寸
2.锻造操作不当
1.及时测量尺寸
2.锻造时精心操作
