锻件缺陷的主要特征及产生的原因

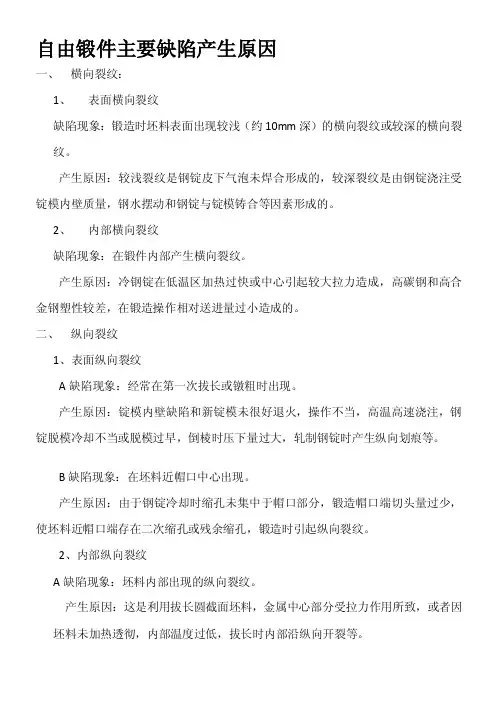

自由锻件主要缺陷产生原因一、横向裂纹：1、表面横向裂纹缺陷现象：锻造时坯料表面出现较浅（约10mm深）的横向裂纹或较深的横向裂纹。

产生原因：较浅裂纹是钢锭皮下气泡未焊合形成的，较深裂纹是由钢锭浇注受锭模内壁质量，钢水摆动和钢锭与锭模铸合等因素形成的。

2、内部横向裂纹缺陷现象：在锻件内部产生横向裂纹。

产生原因：冷钢锭在低温区加热过快或中心引起较大拉力造成，高碳钢和高合金钢塑性较差，在锻造操作相对送进量过小造成的。

二、纵向裂纹1、表面纵向裂纹A缺陷现象：经常在第一次拔长或镦粗时出现。

产生原因：锭模内壁缺陷和新锭模未很好退火，操作不当，高温高速浇注，钢锭脱模冷却不当或脱模过早，倒棱时压下量过大，轧制钢锭时产生纵向划痕等。

B缺陷现象：在坯料近帽口中心出现。

产生原因：由于钢锭冷却时缩孔未集中于帽口部分，锻造帽口端切头量过少，使坯料近帽口端存在二次缩孔或残余缩孔，锻造时引起纵向裂纹。

2、内部纵向裂纹A缺陷现象：坯料内部出现的纵向裂纹。

产生原因：这是利用拔长圆截面坯料，金属中心部分受拉力作用所致，或者因坯料未加热透彻，内部温度过低，拔长时内部沿纵向开裂等。

B缺陷现象：坯料内部出现的纵向十字裂纹，一般出现于高合金钢中。

产生原因：这是由于拔长时送进量过大或在同一部位反复多次锻造。

三、炸裂：缺陷现象：一般在坯料锻造前加热时或锻件冷却热处理后，在表面或内部炸开而形成的裂纹。

产生原因：因为坯料具有较高的残余应力，在未予清除的情况下，错误的采用快速加热或不适当的冷却引起裂纹。

四、自行开裂缺陷现象：常常在锻件锻造后、热处理后或锻制拔长后发生。

产生原因：坯料在锻造过程中已经形成微小裂纹，冷却或热处理中使之加剧或由于锻件内部有较大残余应力所致。

五、龟裂缺陷现象：锻件在锻造时表面出现的龟甲状或裂纹，钢料表面较浅的龟裂应清除后再锻造。

产生原因：由于钢中Cu、Sn、As、S的含量较多，或者在加热炉中铜料渗入，熔化的铜渗入钢料晶界，造成钢料热脆或者由于坯料开始锻温度过高，开始锻造时锤击过重等原因造成。

锻件的缺陷很多种类，该类缺陷产生的原因也有许多种，有不良锻造工艺造成的，有原材料的原因，有模具设计不合理所致等等。

尤其是少无切削加工的精密锻件，更是难以做到完全控制。

本文介绍几种常见的锻件缺陷。

锻件缺陷1、缩孔：在锻造前期浇注钢铸锭时，由于钢铸锭冷却时金属凝固体积收缩，形成较大的孔洞，常见于钢锭的头部（冒口端）缩孔特征：一般位于横截面中心，且具有较大的体积和轴向延伸长度2、疏松：钢锭凝固钱金属液中气体来不及排除和金属冷却收缩，形成其内部的空穴和不致密性，在锻造时又因锻压比不足，金属组织未柔和而存在于锻件之中。

疏松特征：以钢锭中心及头部出现居多，单个尺寸较小，但往往呈区域性弥散分布。

3、夹杂物：有非金属夹杂物和金属夹杂物之分（1）非金属夹杂物：为钢中脱氧剂，合金元素灯与气体生产之反应物，一般尺寸较小，漂浮于钢锭中最后挤至凝固最晚的钢锭中心区及头部聚积；由冶炼，浇注过程中混入的耐火材料或杂质，尺寸较大，常混杂于钢锭下部。

（2）金属夹杂物：由于冶炼时外加铁合金过多或尺寸较大所致，或者浇注时金属飞溅或异型金属录入铸模未被溶解而形成的缺陷。

4、裂纹：裂纹种类甚多，形成原因不一（1）晶间裂纹，多见于奥氏体钢不锈钢锻件；（2）高合金钢的钢锭中心，裂纹沿晶间分布，呈弯曲线，尺寸大于夹杂物，且有一定的方向性（3）锻造或热处理不当，工件内外温差过大，截面尺寸变化剧烈均会产生热裂纹，常常出现于锻件心部截面变化处；（4）过热和过烧产生的组大组织和脆性开裂，多始于工件表面。

（5）锻造时将钢锭表面氧化皮或凸出部位压入钢中所形成的折叠，也是变形不当形成的裂纹之一；（6）常见合金钢的白点，本质上是由氢脆造成的微裂纹，其单个尺寸较大，分布较广，锻造截面变化大，锻后冷却快易形成白点。

（7）淬火之后若不及时回火或者回火不当，热处理残余应力仍然很大，从而易产生裂纹，严重导致自行炸裂。

1锻造概述1.1锻造利用冲击力或静压力使加热后的坯料在锻压设备上、下砧之间产生塑性变形，以获得所需尺寸、形状和质量的锻件加工方法称为锻造。

常用的锻造方法为自由锻、模锻、胎模锻。

1.2自由锻利用冲击力或静压力使经过加热的金属在锻压设备的上、下砧间向四周自由流动产生塑性变形，获得所需锻件的加工方法称为自由锻。

自由锻分为手工锻造和机器锻造两种。

手工锻造只能生产小型锻件，机器锻造是自由锻。

1.3锻造特点1.3.1自由锻造所用工具和设备简单，通用性好，成本低。

同铸造毛坯相比，自由锻消除了缩孔、缩松、气孔等缺陷，使毛坯具有更高的力学性能。

锻件形状简单，操作灵活。

1.3.2锻件和铸件相比锻件的优点1.3.2.1金属经过锻造加工后能改善其组织结构和力学性能。

铸造组织经过锻造方法热加工变形后由于金属的变形和再结晶，使原来的粗大枝晶和柱状晶粒变为晶粒较细、大小均匀的等轴再结晶组织，使钢锭内原有的偏析、疏松、气孔、夹渣等压实和焊合，其组织变得更加紧密，提高了金属的塑性和力学性能。

1.3.2.2铸件的力学性能低于同材质的锻件力学性能。

此外，锻造加工能保证金属纤维组织的连续性，使锻件的纤维组织与锻件外形保持一致，金属流线完整，可保证零件具有良好的力学性能与长的使用寿命采用精密模锻、冷挤压、温挤压等工艺生产的锻件，都是铸件所无法比拟的。

1.3.2.3锻件是金属被施加压力，通过塑性变形塑造要求的形状或合适的压缩力的物件。

这种力量典型的通过使用铁锤或压力来实现。

铸件过程建造了精致的颗粒结构，并改进了金属的物理属性。

在零部件的现实使用中，一个正确的设计能使颗粒流在主压力的方向。

铸件是用各种铸造方法获得的金属成型物件，即把冶炼好的液态金属，用浇注、压射、吸入或其它浇铸方法注入预先准备好的铸型中，冷却后经落砂、清理和后处理等，所得到的具有一定形状，尺寸和性能的物件。

因此，它在重型机器及重要零件的制造上有特别重要的意义。

1.4应用领域自由锻造是靠人工操作来控制锻件的形状和尺寸的，所以锻件精度低，加工余量大，劳动强度大，生产率也不高，因此它主要应用于单件、小批量生产。

锻件的常见缺陷及原因分析(2007/07/05 10:58)锻件的缺陷很多，产生的原因也多种多样，有锻造工艺不良造成的，有原材料的原因，有模具设计不合理所致等等。

尤其是少无切削加工的精密锻件，更是难以做到完全控制。

1.大晶粒大晶粒通常是由于始锻温度过高和变形程度不足、或终锻温度过高、或变形程度落人临界变形区引起的。

铝合金变形程度过大，形成织构；高温合金变形温度过低，形成混合变形组织时也可能引起粗大晶粒，晶粒粗大将使锻件的塑性和韧性降低，疲劳性能明显下降。

2.晶粒不均匀晶粒不均匀是指锻件某些部位的晶粒特别粗大，某些部位却较小。

产生晶粒不均匀的主要原因是坯料各处的变形不均匀使晶粒破碎程度不一，或局部区域的变形程度落人临界变形区，或高温合金局部加工硬化，或淬火加热时局部晶粒粗大。

耐热钢及高温合金对晶粒不均匀特别敏感。

晶粒不均匀将使锻件的持久性能、疲劳性能明显下降。

3.冷硬现象变形时由于温度偏低或变形速度太快，以及锻后冷却过快，均可能使再结晶引起的软化跟不上变形引起的强化（硬化），从而使热锻后锻件内部仍部分保留冷变形组织。

这种组织的存在提高了锻件的强度和硬度，但降低了塑性和韧性。

严重的冷硬现象可能引起锻裂。

4.裂纹裂纹通常是锻造时存在较大的拉应力、切应力或附加拉应力引起的。

裂纹发生的部位通常是在坯料应力最大、厚度最薄的部位。

如果坯料表面和内部有微裂纹、或坯料内存在组织缺陷，或热加工温度不当使材料塑性降低，或变形速度过快、变形程度过大，超过材料允许的塑性指针等，则在镦粗、拔长、冲孔、扩孔、弯曲和挤压等工序中都可能产生裂纹。

5.龟裂龟裂是在锻件表面呈现较浅的龟状裂纹。

在锻件成形中受拉应力的表面（例如，未充满的凸出部分或受弯曲的部分）最容易产生这种缺陷。

引起龟裂的内因可能是多方面的：①原材料合Cu、Sn等易熔元素过多。

②高温长时间加热时，钢料表面有铜析出、表面晶粒粗大、脱碳、或经过多次加热的表面。

③燃料含硫量过高，有硫渗人钢料表面。

（作者单位：1.沈阳万恒锻造有限公司；2.沈阳市汽车工程学校）锻件产品缺陷分析及防止方法◎高杰1王本昊2为了保证质量，对于金属锻件必须进行质量检验。

对检验出有缺陷的锻件，根据使用要求（检验标准）和缺陷的程度确定其合格、或报废、或经过修补后使用。

一、自由锻件常见缺陷及其原因和防止方法（一）裂纹1.表面裂纹。

（1）表面横向裂纹。

锻造时坯料表面出现横向较浅的裂纹，是由于钢锭皮下气泡暴露于表面不能锻合而形成的，其深度可达10mm 以上；或者操作时送进量过大，在塑性较差的金属坯料上也会出现这种缺陷。

锻造时坯料坯料表面出现横向较深的裂纹，是由于钢锭浇注和脱模后冷却不当等多种原因引起的，严重时由于浇注中断而造成横断成两截，成为无法挽救的废品。

表面横向裂纹往往在第1火次锻造中出现。

一经发现，大型锻件可用火焰吹氧清理去掉，小锻件可用小剁刀剁除，以免裂纹在锻造时继续扩大。

防止方法是控制和保证钢锭的质量，改善钢锭起模后的冷却工艺，并控制操作时坯料的送进量。

（2）表面纵向裂纹。

在第一次加热后鐓拔长或粗时，产生在坯料表面上的纵向裂纹，时由于钢锭模内壁缺陷或浇注操作不当或起模后冷却不当，以及钢锭倒棱时压下量过大，或者钢坯在扎制时就产生有纵向划痕造成的。

锻造时一经发现纵向裂纹应立即消除，以免缺陷继续扩大。

防止的方法是：提高钢锭质量；保证浇注操作的正确性；起模时控制冷却工艺；钢锭倒棱时控制压下量；对钢坯表面划痕较多的禁止使用，等等。

2.内部裂纹。

（1）内部横向裂纹。

这是不能从锻件外表看见的缺陷，只能通过磁力探伤、超声波检查发现。

产生的原因是：冷钢锭在加热过程中，低温区的加热速度过快，或者塑性较差的高碳钢、高合金钢在锻造操作时相对送进量L/D （或L/H ）小于0.5。

防止的方法是控制冷钢锭的加热速度，特别是在低温区；还有就是控制锻造操作时的相对送进量。

（2）内部纵向裂纹。

锻件内部可能产生3种纵向裂纹：①在坯料冒口端中心附近因存在残余缩孔或二次缩孔，锻后引起纵向内裂纹。

锻件缺陷(forging defects)锻造过程中锻件上产生的外在的和内在的质量不合要求的各种毛病。

锻件缺陷主要有：残留铸造组织，折叠，流线不顺，涡流，穿流，穿肋，裂纹，钛合金α脆化层和锻件过烧等。

残留铸造组织钢锻件有残留铸造组织时，横向低倍组织的心部呈暗灰色，无金属光泽，有网状结构，纵向无明显流线；高倍组织中的树枝晶完整，主干支干互成90。

高温合金的残留铸造组织，在低倍组织中为柱状晶，枝干未破碎；高倍组织中的晶粒极为粗大，局部有破碎的细小品粒。

钛合金低倍组织为粗大晶粒块状分布；高倍组织为粗大的魏氏组织。

铝合金横向低倍组织中的残留铸造组织为粗大的等轴晶，流线不明显，有时伴有疏松针孔；高倍组织中有网状组织、骨骼状组织和显微疏松。

残留铸造组织产生的原因是，铸锭加工成棒材或锻件的变形量小。

高温合金、铝合金及钛合金因反复锻造变形量不足或未采用多向锻造、两端面附近死区内的变形量小而引起的。

防止残留铸造组织要增大锻造比和反复镦拔，加强对原材料的检验，发现有铸造组织就要在成形工艺中增加补充变形量。

折叠表面形状和裂纹相似，多发生在锻件的内圆角和尖角处。

在横截面上高倍观察，折叠处两面有氧化、脱碳等特征；低倍组织上看出围绕折叠处纤维有一定的歪扭。

锻件上折叠的出现是由于自由锻拔长时，送进量过小和压下量过大，或砧块圆角半径太小；模锻时模槽凸圆角半径过小，制坯模槽、预锻模槽和终锻模槽配合不当，金属分配不合适，终锻时变形不均匀等原因造成金属回流而产生的。

根据上述产生的原因而采取相应的措施可以防止产生折叠。

流线不顺、涡流、穿流和穿肋这类缺陷多在锻件的H形、U形和L形部位的组织上出现。

坯料尺寸、形状不合适，锻造操作不当，模具设计时圆角半径选择不合理都会出现上述缺陷。

锻造变形时金属回流，工字形截面锻件，凸模圆角半径小金属不能沿肋壁连续填充模槽时都会产生涡流。

当肋已充满还有多余金属由圆角处直接流向毛边槽时，即形成穿流。

若锻造过程中打击过重、金属流动激烈、穿流处金属的变形程度和应力超过材料的许可强度时，便会产生穿流裂纹。

锻件中的常见缺陷及产生的原因：锻件中的缺陷主要来源于两个方面：一种是由铸锭中缺陷引起的缺陷；另一种是锻造过程及热处理中产生的缺陷。

锻件中常见的缺陷类型有：1.1.1缩孔；1.1.2缩松；1.1.3夹杂物；1.1.4裂纹；1.1.5折叠；1.1.6白点。

锻件中常见缺陷产生的原因及常出现的部位：1.2.1缩孔：它是铸锭冷却收缩时在头部形成的缺陷，锻造时因切头量不足而残留下来，多见于轴类锻件的头部, 具有较大的体积,并位于横截面中心, 在轴向具有较大的延伸长度。

1.2.2缩松：它是在铸造凝固收缩时形成的孔隙和孔穴, 在锻造过程中因变形量不足而未被消除, 缩松缺陷多出现在大型锻件中。

1.2.3夹杂物: 根据其来源或性质夹杂物又可分为: 内在非金属夹杂物、外来非金属夹杂物、金属夹杂物。

内在非金属夹杂物是铸锭中包含的脱氧剂、金属元素等与气体的反产物，尺寸较小，常被熔液漂浮，挤至最后凝固的铸锭中心及头部。

外来非金属夹杂物是冶炼、浇注过程中混入的耐火材料或杂质，故常混杂于铸锭下部，偶然落入的非金属夹杂则无确定位置。

金属夹杂物是冶炼时加入合金较多且尺寸较大，或者浇注时飞溅小粒或异种金属落入后又未被全部熔化而形成的缺陷。

1.2.4裂纹：锻件中裂纹形成的原因很多，按形成的原因，裂纹的种类可大致分为以下几种：1.2.4.1因冶炼缺陷（如缩孔残余）在锻造时扩大形成的裂纹。

1.2.4.2锻件工艺不当（如加热、加热速度过快、变行不均匀、变行过大、冷却速度过快等）而形成的裂纹。

11.2.4.3热处理过程中形成的裂纹：如淬火时加热温度较高，使锻件组织粗大淬火时可能产生裂纹；冷却不当引起的开裂，回火不及时或不当，由锻件内部残余力引起的裂纹。

1.2.5折叠：热金属的凸出部位被压折并嵌入锻件表面形成的缺陷，多发生在锻件的内圆角和尖角处。

折叠表面是氧化层，能使该部位的金属无法连接。

1.2.6白点：锻件中由于氢的存在所产生的小裂纹称为白点。

锻件缺陷的主要原因一、原材料的主要缺陷及其引起的锻件缺陷锻造用的原材料为铸锭、轧材、挤材及锻坯。

而轧材、挤材及锻坯分别是铸锭经轧制、挤压及锻造加工成的半成品。

一般情况下，铸锭的内部缺陷或表面缺陷的出现有时是不可避免的。

例如，内部的成分与组织偏析等。

原材料存在的各种缺陷，不仅会影响锻件的成形，而且将影响锻件的最终质量。

根据不完全的统计，在航空工业系统中，导致航空锻件报废的诸多原因中，由于原材料固有缺陷引起的约占一半左右。

因此，千万不可忽视原材料的质量控制工作。

由于原材料的缺陷造成的锻件缺陷通常有：1.表面裂纹表面裂纹多发生在轧制棒材和锻制棒材上，一般呈直线形状，和轧制或锻造的主变形方向一致。

造成这种缺陷的原因很多，例如钢锭内的皮下气泡在轧制时一面沿变形方向伸长，一面暴露到表面上和向内部深处发展。

又如在轧制时，坯料的表面如被划伤，冷却时将造成应力集中，从而可能沿划痕开裂等等。

这种裂纹若在锻造前不去掉，锻造时便可能扩展引起锻件裂纹。

2.折叠折叠形成的原因是当金属坯料在轧制过程中，由于轧辊上的型槽定径不正确，或因型槽磨损面产生的毛刺在轧制时被卷入，形成和材料表面成一定倾角的折缝。

对钢材，折缝内有氧化铁夹杂，四周有脱碳。

折叠若在锻造前不去掉，可能引起锻件折叠或开裂。

3.结疤结疤是在轧材表面局部区域的一层可剥落的薄膜。

结疤的形成是由于浇铸时钢液飞溅而凝结在钢锭表面，轧制时被压成薄膜，贴附在轧材的表面，即为结疤。

锻后锻件经酸洗清理，薄膜将会剥落而成为锻件表面缺陷。

4.层状断口层状断口的特征是其断口或断面与折断了的石板、树皮很相似。

层状断口多发生在合金钢（铬镍钢、铬镍钨钢等），碳钢中也有发现。

这种缺陷的产生是由于钢中存在的非金属夹杂物、枝晶偏析以及气孔疏松等缺陷，在锻、轧过程中沿轧制方向被拉长，使钢材呈片层状。

如果杂质过多，锻造就有分层破裂的危险。

层状断口越严重，钢的塑性、韧性越差，尤其是横向力学性能很低，所以钢材如具有明显的层片状缺陷是不合格的。

锻件常见缺陷裂纹的原因锻件常见缺陷裂纹的原因有很多，主要包括以下几个方面：1. 锻造前材料的缺陷：锻造前原材料中可能存在着各种缺陷，如夹杂物、气孔、夹渣等。

这些缺陷会在锻造过程中被拉长、扭曲或剪切，最终导致锻件出现裂纹。

2. 异常冷却方式：锻件在冷却过程中，如果冷却速度过快或不均匀，会导致锻件内部产生应力集中，从而引发裂纹。

尤其是在大尺寸、复杂形状的锻件中，由于其冷却速度不均匀，容易出现内部裂纹。

3. 冷、热变形不均匀：锻造过程中，如果材料的冷、热变形不均匀，会导致锻件内部应力分布不均匀，从而引发裂纹的产生。

尤其是在复杂形状、壁厚不一的锻件中，易出现材料贫化、过冷区和高应力区，容易引发裂纹。

4. 锻造温度过低或过高：锻造温度是影响锻件质量的关键因素之一。

如果温度过低，会导致材料的硬化能力不足，易发生塑性变形困难，从而引发裂纹；而温度过高，则会导致材料的焊接性能下降，也容易引发裂纹。

5. 压力不均匀：锻造过程中，如果锻压力不均匀，会使锻件中的应力分布不均匀，从而容易产生应力集中和裂纹。

尤其是在薄壁锻件中，容易出现锻压力不均匀的问题，导致裂纹的发生。

6. 锻件设计不合理：锻件的设计是影响锻件质量的重要因素之一。

如果锻件的形状、结构设计不合理，容易导致应力集中，从而引发裂纹的产生。

尤其是在复杂形状、尺寸大的锻件中，设计不合理会增加裂纹发生的概率。

7. 热处理不当：热处理是锻件制造过程中的关键环节，如果热处理不当，会导致锻件中的应力不释放或释放不充分，从而引发裂纹。

此外，热处理时的温度、时间等参数也需要合适，否则也可能导致裂纹的产生。

这些都是导致锻件常见缺陷裂纹的主要原因。

为了降低或避免裂纹的产生，需要从原材料选用、工艺控制、设备维护等方面做好控制和管理。

同时，制定合理的锻造工艺和热处理工艺，合理设计锻件形状和结构，对裂纹的产生起到有力的控制和避免作用。

还需要加强工作人员的培训和技能提升，提高他们的专业水平和质量意识，从而减少裂纹缺陷的发生，提高锻件的质量。

锻件的瑕疵原因及检验方法1锻件的瑕疵类别把锻件瑕疵分类，可分为:原料切料时的、加热时的、锻造时的、热处理时的、清除氧化锈皮时的、切削加工时的等许多种类。

每种类又可分为一些小的类别。

但锻件常见的瑕疵和产生瑕疵的原因叙述如下:1）不用模型锻造生产大批锻件，虽然是由同一锻模制造，但有时却还有不准确和尺寸不相同的锻件出现，这是因锻模被磨损的结果。

2）锻模在分模面上错移3）锻件没有锻透4）锻件上有压痕和皱折，这是因金属在模槽中的形状不合适引起每一部分材料堆聚，或者是前面工序锤击过重所形成了卷边后道工序将氧化皮夹在里面，因此产生了夹层。

5）锻件表面上形成斑疤是因为锻件上或锻模槽内氧化锈皮没有清除的结果。

2锻件几何外观质量检验几何尺寸的检查法要点如下:1）检查高度和直径:抽查时用普通卡尺，全查时用极限量规。

2）检查，抽查时用带千分表的卡，全查时用极限卡钳。

3）孔径:用极限量规。

4）检查大孔径，用样板测量。

5）检查长度:如只测量一个尺寸，可用杆状样板以槽宽的公差检查，如同时测量几个尺寸，可用成形样板检查。

6）检查弯曲度:将锻件放置在元宝铁或磙子上旋转，检查脉动，如大量检查曲轴或其他截面有变化的件，可同时检查几处脉动。

7）检查表面翘曲度:将大面积锻件放置在三个支点上，用深度仪检查。

8）检查表面平行度:将锻件放置在基准面上，用深度仪检查。

9）检查表面垂直度:将锻件放置在元宝铁上，用深度仪检查，大量检查时，用电接触仪，尺寸误差超过公差，红灯就亮，合格的锻件，绿灯就亮。

10）检查角度:用量角器或专门的量角仪。

3锻件表面质量检验1）目视检查这是检验锻件表面质量最普遍、最常用的方法，凭肉眼观察锻件表面是否有折叠、裂纹、压伤、疤痕、表面过烧等缺陷。

锻件表面隐藏较深的缺陷，常在酸洗、喷沙或滚筒清除表面氧化皮后进行目视检查。

3）磁力探伤也称磁粉探伤或磁粉检验，可用来发现锻件肉眼不能检查出的表面层中微小缺陷，如微小裂纹、折纹、夹杂等。

部分金属材料中常见的缺陷一. 锻件中的常见缺陷及产生的原因：锻件中的缺陷主要来源于两个方面：一种是由铸锭中缺陷引起的缺陷；另一种是锻造过程及热处理中产生的缺陷。

1.1锻件中常见的缺陷类型有：1.1.1缩孔；1.1.2缩松；1.1.3夹杂物；1.1.4裂纹；1.1.5折叠；1.1.6白点。

1.2 锻件中常见缺陷产生的原因及常出现的部位：1.2.1缩孔：它是铸锭冷却收缩时在头部形成的缺陷，锻造时因切头量不足而残留下来，多见于轴类锻件的头部, 具有较大的体积,并位于横截面中心, 在轴向具有较大的延伸长度。

1.2.2缩松：它是在铸造凝固收缩时形成的孔隙和孔穴, 在锻造过程中因变形量不足而未被消除, 缩松缺陷多出现在大型锻件中。

1.2.3夹杂物: 根据其来源或性质夹杂物又可分为: 内在非金属夹杂物、外来非金属夹杂物、金属夹杂物。

内在非金属夹杂物是铸锭中包含的脱氧剂、金属元素等与气体的反产物，尺寸较小，常被熔液漂浮，挤至最后凝固的铸锭中心及头部。

外来非金属夹杂物是冶炼、浇注过程中混入的耐火材料或杂质，故常混杂于铸锭下部，偶然落入的非金属夹杂则无确定位置。

金属夹杂物是冶炼时加入合金较多且尺寸较大，或者浇注时飞溅小粒或异种金属落入后又未被全部熔化而形成的缺陷。

1.2.4裂纹：锻件中裂纹形成的原因很多，按形成的原因，裂纹的种类可大致分为以下几种：1.2.4.1因冶炼缺陷（如缩孔残余）在锻造时扩大形成的裂纹。

1.2.4.2锻件工艺不当（如加热、加热速度过快、变行不均匀、变行过大、冷却速度过快等）而形成的裂纹。

1.2.4.3热处理过程中形成的裂纹：如淬火时加热温度较高，使锻件组织粗大淬火时可能产生裂纹；冷却不当引起的开裂，回火不及时或不当，由锻件内部残余力引起的裂纹。

1.2.5折叠：热金属的凸出部位被压折并嵌入锻件表面形成的缺陷，多发生在锻件的内圆角和尖角处。

折叠表面是氧化层，能使该部位的金属无法连接。

1.2.6白点：锻件中由于氢的存在所产生的小裂纹称为白点。

引发锻件缺陷的主要原因一、备料不当产生的缺陷及其对锻件的影响备料不当产生的缺陷有以下几种。

1.切斜切斜是在锯床或冲床上下料时,由于未将棒料压紧,致使坯料端面相对于纵轴线的倾斜量超过了规定的许可值.严重的切斜,可能在锻造过程中形成折叠。

2。

坯料端部弯曲并带毛刺在剪断机或冲床上下料时，由于剪刀片或切断模刃口之间的间隙过大或由于刃口不锐利,使坯料在被切断之前已有弯曲,结果部分金属被挤人刀片或模具的间隙中，形成端部下垂毛刺。

有毛刺的坯料,加热时易引起局部过热、过烧，锻造时易产生折叠和开裂.3.坯料端面凹陷在剪床上下料时，由于剪刀片之间的间隙太小，金属断面上、下裂纹不重合,产生二次剪切，结果部分端部金属被拉掉，端面成凹陷状。

这样的坯料锻造时易产生折叠和开裂.4.端部裂纹在冷态剪切大断面合金钢和高碳钢棒料时，常常在剪切后3～4h发现端部出现裂纹。

主要是由于刀片的单位压力太大，使圆形断面的坯料压扁成椭圆形,这时材料中产生了很大的内应力。

而压扁的端面力求恢复原来的形状，在内应力的作用下则常在切料后的几小时内出现裂纹。

材料硬度过高、硬度不均和材料偏析较严重时也易产生剪切裂纹.有端部裂纹的坯料，锻造时裂纹将进一步扩展.5.气割裂纹气割裂纹一般位于坯料端部,是由于气割前原材料没有预热，气割时产生组织应力和热应力引起的。

有气割裂纹的坯料，锻造时裂纹将进一步扩展。

因此锻前应予以预先清除。

6。

凸芯开裂车床下料时,在棒料端面的中心部位往往留有凸芯.锻造过程中，由于凸芯的断面很小，冷却很快，因而其塑性较低，但坯料基体部分断面大，冷却慢，塑性高.因此，在断面突变交接处成为应力集中的部位，加之两部分塑性差异较大,故在锤击力的作用下，凸芯的周围容易造成开裂。

二、加热工艺不当常产生的缺陷加热不当所产生的缺陷可分为：①由于介质影响使坯料外层组织化学状态变化而引起的缺陷，如氧化、脱碳、增碳和渗硫、渗铜等。

②由内部组织结构的异常变化引起的缺陷，如过热、过烧和未热透等。

锻造缺陷通常有以下几种:1.大晶粒大晶粒通常是由于始锻温度过高和变形程度不足、或终锻温度过高、或变形程度落人临界变形区引起的。

铝合金变形程度过大，形成织构；高温合金变形温度过低，形成混合变形组织时也可能引起粗大晶粒,晶粒粗大将使锻件的塑性和韧性降低，疲劳性能明显下降。

2.晶粒不均匀晶粒不均匀是指锻件某些部位的晶粒特别粗大，某些部位却较小。

产生晶粒不均匀的主要原因是坯料各处的变形不均匀使晶粒破碎程度不一，或局部区域的变形程度落入临界变形区，或高温合金局部加工硬化，或淬火加热时局部晶粒粗大。

耐热钢及高温合金对晶粒不均匀特别敏感。

晶粒不均匀将使锻件的持久性能、疲劳性能明显下降。

3.冷硬现象变形时由于温度偏低或变形速度太快，以及锻后冷却过快，均可能使再结晶引起的软化跟不上变形引起的强化(硬化)，从而使热锻后锻件内部仍部分保留冷变形组织。

这种组织的存在提高了锻件的强度和硬度，但降低了塑性和韧性。

严重的冷硬现象可能引起锻裂。

4.裂纹裂纹通常是锻造时存在较大的拉应力、切应力或附加拉应力引起的。

裂纹发生的部位通常是在坯料应力最大、厚度最薄的部位。

如果坯料表面和内部有微裂纹、或坯料内存在组织缺陷，或热加工温度不当使材料塑性降低，或变形速度过快、变形程度过大，超过材料允许的塑性指针等，则在撤粗、拔长、冲孔、扩孔、弯曲和挤压等工序中都可能产生裂纹。

5.龟裂龟裂是在锻件表面呈现较浅的龟状裂纹。

在锻件成形中受拉应力的表面(例如，未充满的凸出部分或受弯曲的部分)最容易产生这种缺陷。

引起龟裂的内因可能是多方面的：①原材料合Cu、Sn等易熔元素过多。

②高温长时间加热时，钢料表面有铜析出、表面晶粒粗大、脱碳、或经过多次加热的表面。

③燃料含硫量过高，有硫渗人钢料表面。

6.飞边裂纹飞边裂纹是模锻及切边时在分模面处产生的裂纹。

飞边裂纹产生的原因可能是：①在模锻操作中由于重击使金属强烈流动产生穿筋现象。

②镁合金模锻件切边温度过低；铜合金模锻件切边温度过高。

锻造常见的缺陷与产生原因锻造是一种将金属材料加热至一定温度，然后在受力的作用下使其产生塑性变形的加工过程。

锻造是一种高效且经济的金属加工方法，但在实际加工过程中，锻造件有可能会出现一些缺陷。

这些缺陷主要包括：夹杂、气孔、脱合、表面裂纹等。

一、夹杂夹杂是指金属中出现的异物，这些异物可以是氧化物、硫化物和化合物等。

夹杂会影响锻件的使用性能，尤其是在高温和高压力下容易引起损坏。

因此，在生产过程中应尽量减少夹杂产生的机会。

夹杂的产生原因主要有以下几个方面：1、原材料中的夹杂。

原材料中的夹杂主要来自矿物中的杂质和在熔融状态下未熔化的粒子。

2、熔池中的夹杂。

熔池中的夹杂主要来自熔融过程中的氧化和化学反应等。

3、操作不当。

加工过程中的不当操作也可能造成夹杂的产生。

例如，在操作过程中未能清除材料的表面杂质和附着物等。

二、气孔气孔是指金属内部或表面上的空气或气体集聚。

气孔可以降低金属的强度和韧性，因此在实际生产中要尽量减少气孔的产生。

气孔的产生原因主要有以下几个方面：1、原材料中的气孔。

原材料中的气孔主要来自于矿物中的吸附气体和在熔融状态下的蒸汽等。

2、熔池中的气孔。

熔池中的气孔主要来自于熔融状态下的吸入空气和氧化反应等。

3、操作不当。

加工过程中的操作不当可能导致气孔的产生。

例如，在操作过程中未能及时清除材料表面的杂质，或在锻造过程中未能及时捕捉和清除金属表面的气体等。

三、脱合脱合是指金属加工过程中出现的脱粘或分层现象。

脱合会降低金属材料的强度和韧性，因此在生产过程中要尽量避免脱合现象。

脱合的产生原因主要有以下几个方面：1、金属材料的不均匀变形。

在加工和锻造过程中，金属材料可能会出现不均匀的变形，从而导致脱合现象。

2、材料的微观组织不均。

金属材料的微观组织不均可能会导致脱合现象的发生。

例如，过度冷却或退火不够充分等。

3、操作不当。

加工过程中操作不当也可能导致脱合现象的发生。

例如，加热过程中温度控制不当，以及在锻造过程中对锻造参数的控制不够严格等。

锻造件缺陷是指锻造过程中锻件上产生的外在的和内在的质量不合要求的各种毛病。

锻件缺陷如按其表现形式来区分，可分为：外部的、内部的和性能的三种。

外部缺陷如几何尺寸和形状不符合要求。

表面裂纹、折叠、缺肉、错差、模锻不足、表面麻坑、表面气泡和橘皮状表面等。

这类缺陷显露在锻件的外表面上，比较容易发现或观察到。

内部缺陷又可分为低倍缺陷和显微缺陷两类。

前者如内裂、缩孔、疏松、白点、锻造流纹紊乱、偏析、粗晶、石状断口、异金属夹杂等；后者如脱碳、增碳、带状组织。

铸造组织残留和碳化物偏析级别不符合要求等。

内部缺陷存在于锻件的内部，原因复杂，不易辨认，常常给生产造成较大的困难。

反映在性能方面的缺陷，如室温强度、塑性、韧性或疲劳性能等不合格；或者高温瞬时强度，持久强度、持久塑性、蠕变强度不符合要求等。

性能方面的缺陷，只有在进行了性能试验之后，才能确切知道。

值得注意的是内外部和性能方面的缺陷这三者之间，常常有不可分割的联系。

例如过热和过烧表现于外部常为裂纹的形式：表现于内部则为晶粒粗大或脱碳，表现在性能方面则为塑性和韧性的降低。

因此，为了准确确定锻件缺陷的原因，除了必须辨明它们的形态和特征之外，还应注意找出它们之间的内在联系。

锻造过程产生的缺陷和热处理过程产生的缺陷。

按照锻造过程中各工序的顺序，还可将锻造过程中产生的缺陷，细分为以下几类：由下料产生的缺陷；由加热产生的缺陷：由锻造产生的缺陷：由冷却产生的缺陷和由清理产生的缺陷等。

不同工序可以产生不同形式的缺陷，但是，同一种形式的缺陷也可以来自不同的工序。

由于产生锻件缺陷的原因往往与原材料生产过程和锻后热处理有关，因此在分析锻件缺陷产生的原因时，不要孤立地来进行。

锻造常见缺陷及原因锻造是一种常用的金属加工方法，通过加热金属材料使其软化，然后施加压力改变其形状和结构。

然而，在锻造过程中，常常会出现一些缺陷，这些缺陷可能会影响产品的质量和性能。

下面将介绍一些常见的锻造缺陷及其原因。

1.铸造夹杂物：夹杂物是指在锻造过程中由于材料的不纯或杂质的存在而产生的非金属颗粒。

夹杂物可能会损害锻件的力学性能，并在应力作用下起到裂纹的起始点。

夹杂物的常见原因包括原料不纯、金属液处理不当和冶炼技术不合理等。

2.表面皱纹：在锻造过程中，金属材料可能会产生表面皱纹，这些皱纹可能会降低产品的表面质量和耐蚀性。

表面皱纹的原因可能包括锻件的温度不合适、锻造速度过快、模具的设计不合理等因素。

3.裂纹：裂纹是指在锻造过程中产生的金属材料的断裂缺陷。

裂纹可能会导致锻件的断裂和失效。

裂纹的原因可能包括金属材料的内部应力过大、锻造过程中的温度和应变不均匀、模具的设计不合理等。

4.气孔：气孔是指锻件中的气体聚集在一起形成的孔洞。

气孔可能会降低锻件的力学性能并导致金属材料的脆性增加。

气孔的原因可能包括金属液中的气体溶解度高、金属液的排气不彻底、金属材料的氢含量高等。

5.凸缘：凸缘是指锻件表面的凹陷，通常是由于模具的设计不合理或者锻造过程中的卡位不良而引起的。

凸缘会降低锻造件的密封性和耐蚀性。

6.尺寸偏差：尺寸偏差是指锻造件的实际尺寸与设计尺寸之间的差异。

尺寸偏差可能会影响锻件的装配和使用，降低产品的功能性。

尺寸偏差的原因可能包括模具的磨损、材料的收缩率不均匀、锻造机床的精度不高等。

以上是一些常见的锻造缺陷及其原因。

为了避免这些缺陷的出现，可以通过优化锻造过程，提高金属材料的质量，改进模具设计和锻造工艺等手段来减少缺陷的发生。

同时，对于已经出现的缺陷，可以通过修复和加工的方法来消除或者修复。
