锻件缺陷成因分析.共26页

锻件的常见缺陷及原因分析(2007/07/05 10:58)锻件的缺陷很多，产生的原因也多种多样，有锻造工艺不良造成的，有原材料的原因，有模具设计不合理所致等等。

尤其是少无切削加工的精密锻件，更是难以做到完全控制。

1.大晶粒大晶粒通常是由于始锻温度过高和变形程度不足、或终锻温度过高、或变形程度落人临界变形区引起的。

铝合金变形程度过大，形成织构；高温合金变形温度过低，形成混合变形组织时也可能引起粗大晶粒，晶粒粗大将使锻件的塑性和韧性降低，疲劳性能明显下降。

2.晶粒不均匀晶粒不均匀是指锻件某些部位的晶粒特别粗大，某些部位却较小。

产生晶粒不均匀的主要原因是坯料各处的变形不均匀使晶粒破碎程度不一，或局部区域的变形程度落人临界变形区，或高温合金局部加工硬化，或淬火加热时局部晶粒粗大。

耐热钢及高温合金对晶粒不均匀特别敏感。

晶粒不均匀将使锻件的持久性能、疲劳性能明显下降。

3.冷硬现象变形时由于温度偏低或变形速度太快，以及锻后冷却过快，均可能使再结晶引起的软化跟不上变形引起的强化（硬化），从而使热锻后锻件内部仍部分保留冷变形组织。

这种组织的存在提高了锻件的强度和硬度，但降低了塑性和韧性。

严重的冷硬现象可能引起锻裂。

4.裂纹裂纹通常是锻造时存在较大的拉应力、切应力或附加拉应力引起的。

裂纹发生的部位通常是在坯料应力最大、厚度最薄的部位。

如果坯料表面和内部有微裂纹、或坯料内存在组织缺陷，或热加工温度不当使材料塑性降低，或变形速度过快、变形程度过大，超过材料允许的塑性指针等，则在镦粗、拔长、冲孔、扩孔、弯曲和挤压等工序中都可能产生裂纹。

5.龟裂龟裂是在锻件表面呈现较浅的龟状裂纹。

在锻件成形中受拉应力的表面（例如，未充满的凸出部分或受弯曲的部分）最容易产生这种缺陷。

引起龟裂的内因可能是多方面的：①原材料合Cu、Sn等易熔元素过多。

②高温长时间加热时，钢料表面有铜析出、表面晶粒粗大、脱碳、或经过多次加热的表面。

③燃料含硫量过高，有硫渗人钢料表面。

锻造对金属组织、性能的影响与锻件缺陷锻件的缺陷包括表面缺陷和部缺陷。

有的锻件缺陷会影响后续工序的加工质量，有的则严重影响锻件的性能，降低所制成品件的使用寿命，甚至危及安全。

因此，为提高锻件质量，避免锻件缺陷的产生，应采取相应的工艺对策，同时还应加强生产全过程的质量控制。

概要介绍三方面的问题：锻造对金属组织、性能的影响与锻件缺陷；锻件质量检验的容和方法；锻件质量分析的一般过程。

（一）锻造对金属组织和性能的影响锻造生产中，除了必须保证锻件所要求的形状和尺寸外，还必须满足零件在使用过程中所提出的性能要求，其中主要包括：强度指针、塑性指针、冲击韧度、疲劳强度、断裂韧度和抗应力腐蚀性能等，对高温工作的零件，还有高温瞬时拉伸性能、持久性能、抗蠕变性能和热疲劳性能等。

锻造用的原材料是铸锭、轧材、挤材和锻坯。

而轧材、挤材和锻坯分别是铸锭经轧制、挤压及锻造加工后形成的半成品。

锻造生产中，采用合理的工艺和工艺参数，可以通过下列几方面来改善原材料的组织和性能：1）打碎柱状晶，改善宏观偏析，把铸态组织变为锻态组织，并在合适的温度和应力条件下，焊合部孔隙，提高材料的致密度；2）铸锭经过锻造形成纤维组织，进一步通过轧制、挤压、模锻，使锻件得到合理的纤维方向分布；3）控制晶粒的大小和均匀度；4）改善第二相（例如：莱氏体钢中的合金碳化物）的分布；5）使组织得到形变强化或形变——相变强化等。

由于上述组织的改善，使锻件的塑性、冲击韧度、疲劳强度及持久性能等也随之得到了提高，然后通过零件的最后热处理就能得到零件所要求的硬度、强度和塑性等良好的综合性能。

但是，如果原材料的质量不良或所采用的锻造工艺不合理，则可能产生锻件缺陷，包括表面缺陷、部缺陷或性能不合格等。

（二）原材料对锻件质量的影响原材料的良好质量是保证锻件质量的先决条件，如原材料存在缺陷，将影响锻件的成形过程及锻件的最终质量。

如原材料的化学元素超出规定的围或杂质元素含量过高，对锻件的成形和质量都会带来较大的影响，例如：S、B、Cu、Sn等元素易形成低熔点相，使锻件易出现热脆。

引发锻件缺陷的主要原因一、原材料的主要缺陷及其引起的锻件缺陷锻造用的原材料为铸锭、轧材、挤材及锻坯。

而轧材、挤材及锻坯分别是铸锭经轧制、挤压及锻造加工成的半成品。

一般情况下，铸锭的内部缺陷或表面缺陷的出现有时是不可避免的。

例如，内部的成分与组织偏析等。

原材料存在的各种缺陷，不仅会影响锻件的成形，而且将影响锻件的最终质量。

根据不完全的统计，在航空工业系统中，导致航空锻件报废的诸多原因中，由于原材料固有缺陷引起的约占一半左右。

因此，千万不可忽视原材料的质量控制工作。

由于原材料的缺陷造成的锻件缺陷通常有：1.表面裂纹表面裂纹多发生在轧制棒材和锻制棒材上，一般呈直线形状，和轧制或锻造的主变形方向一致。

造成这种缺陷的原因很多，例如钢锭内的皮下气泡在轧制时一面沿变形方向伸长，一面暴露到表面上和向内部深处发展。

又如在轧制时，坯料的表面如被划伤，冷却时将造成应力集中，从而可能沿划痕开裂等等。

这种裂纹若在锻造前不去掉，锻造时便可能扩展引起锻件裂纹。

2.折叠折叠形成的原因是当金属坯料在轧制过程中，由于轧辊上的型槽定径不正确，或因型槽磨损面产生的毛刺在轧制时被卷入，形成和材料表面成一定倾角的折缝。

对钢材，折缝内有氧化铁夹杂，四周有脱碳。

折叠若在锻造前不去掉，可能引起锻件折叠或开裂（见实例4）。

3.结疤结疤是在轧材表面局部区域的一层可剥落的薄膜。

结疤的形成是由于浇铸时钢液飞溅而凝结在钢锭表面，轧制时被压成薄膜，贴附在轧材的表面，即为结疤。

锻后锻件经酸洗清理，薄膜将会剥落而成为锻件表面缺陷。

4.层状断口层状断口的特征是其断口或断面与折断了的石板、树皮很相似。

层状断口多发生在合金钢（铬镍钢、铬镍钨钢等），碳钢中也有发现。

这种缺陷的产生是由于钢中存在的非金属夹杂物、枝晶偏析以及气孔疏松等缺陷，在锻、轧过程中沿轧制方向被拉长，使钢材呈片层状。

如果杂质过多，锻造就有分层破裂的危险。

层状断口越严重，钢的塑性、韧性越差，尤其是横向力学性能很低，所以钢材如具有明显的层片状缺陷是不合格的，见实例46。

锻件缺陷的主要原因一、原材料的主要缺陷及其引起的锻件缺陷锻造用的原材料为铸锭、轧材、挤材及锻坯。

而轧材、挤材及锻坯分别是铸锭经轧制、挤压及锻造加工成的半成品。

一般情况下，铸锭的内部缺陷或表面缺陷的出现有时是不可避免的。

例如，内部的成分与组织偏析等。

原材料存在的各种缺陷，不仅会影响锻件的成形，而且将影响锻件的最终质量。

根据不完全的统计，在航空工业系统中，导致航空锻件报废的诸多原因中，由于原材料固有缺陷引起的约占一半左右。

因此，千万不可忽视原材料的质量控制工作。

由于原材料的缺陷造成的锻件缺陷通常有：1.表面裂纹表面裂纹多发生在轧制棒材和锻制棒材上，一般呈直线形状，和轧制或锻造的主变形方向一致。

造成这种缺陷的原因很多，例如钢锭内的皮下气泡在轧制时一面沿变形方向伸长，一面暴露到表面上和向内部深处发展。

又如在轧制时，坯料的表面如被划伤，冷却时将造成应力集中，从而可能沿划痕开裂等等。

这种裂纹若在锻造前不去掉，锻造时便可能扩展引起锻件裂纹。

2.折叠折叠形成的原因是当金属坯料在轧制过程中，由于轧辊上的型槽定径不正确，或因型槽磨损面产生的毛刺在轧制时被卷入，形成和材料表面成一定倾角的折缝。

对钢材，折缝内有氧化铁夹杂，四周有脱碳。

折叠若在锻造前不去掉，可能引起锻件折叠或开裂。

3.结疤结疤是在轧材表面局部区域的一层可剥落的薄膜。

结疤的形成是由于浇铸时钢液飞溅而凝结在钢锭表面，轧制时被压成薄膜，贴附在轧材的表面，即为结疤。

锻后锻件经酸洗清理，薄膜将会剥落而成为锻件表面缺陷。

4.层状断口层状断口的特征是其断口或断面与折断了的石板、树皮很相似。

层状断口多发生在合金钢（铬镍钢、铬镍钨钢等），碳钢中也有发现。

这种缺陷的产生是由于钢中存在的非金属夹杂物、枝晶偏析以及气孔疏松等缺陷，在锻、轧过程中沿轧制方向被拉长，使钢材呈片层状。

如果杂质过多，锻造就有分层破裂的危险。

层状断口越严重，钢的塑性、韧性越差，尤其是横向力学性能很低，所以钢材如具有明显的层片状缺陷是不合格的。

锻造对金属组织、性能的影响与锻件缺陷锻件的缺陷包括表面缺陷和内部缺陷。

有的锻件缺陷会影响后续工序的加工质量，有的则严重影响锻件的性能，降低所制成品件的使用寿命，甚至危及安全。

因此，为提高锻件质量，避免锻件缺陷的产生，应采取相应的工艺对策，同时还应加强生产全过程的质量控制。

概要介绍三方面的问题：锻造对金属组织、性能的影响与锻件缺陷；锻件质量检验的内容和方法；锻件质量分析的一般过程。

（一）锻造对金属组织和性能的影响锻造生产中，除了必须保证锻件所要求的形状和尺寸外，还必须满足零件在使用过程中所提出的性能要求，其中主要包括：强度指针、塑性指针、冲击韧度、疲劳强度、断裂韧度和抗应力腐蚀性能等，对高温工作的零件，还有高温瞬时拉伸性能、持久性能、抗蠕变性能和热疲劳性能等。

锻造用的原材料是铸锭、轧材、挤材和锻坯。

而轧材、挤材和锻坯分别是铸锭经轧制、挤压及锻造加工后形成的半成品。

锻造生产中，采用合理的工艺和工艺参数，可以通过下列几方面来改善原材料的组织和性能：1）打碎柱状晶，改善宏观偏析，把铸态组织变为锻态组织，并在合适的温度和应力条件下，焊合内部孔隙，提高材料的致密度；2）铸锭经过锻造形成纤维组织，进一步通过轧制、挤压、模锻，使锻件得到合理的纤维方向分布；3）控制晶粒的大小和均匀度；4）改善第二相（例如：莱氏体钢中的合金碳化物）的分布；5）使组织得到形变强化或形变——相变强化等。

由于上述组织的改善，使锻件的塑性、冲击韧度、疲劳强度及持久性能等也随之得到了提高，然后通过零件的最后热处理就能得到零件所要求的硬度、强度和塑性等良好的综合性能。

但是，如果原材料的质量不良或所采用的锻造工艺不合理，则可能产生锻件缺陷，包括表面缺陷、内部缺陷或性能不合格等。

（二）原材料对锻件质量的影响原材料的良好质量是保证锻件质量的先决条件，如原材料存在缺陷，将影响锻件的成形过程及锻件的最终质量。

如原材料的化学元素超出规定的范围或杂质元素含量过高，对锻件的成形和质量都会带来较大的影响，例如： S、B、Cu、Sn 等元素易形成低熔点相，使锻件易出现热脆。

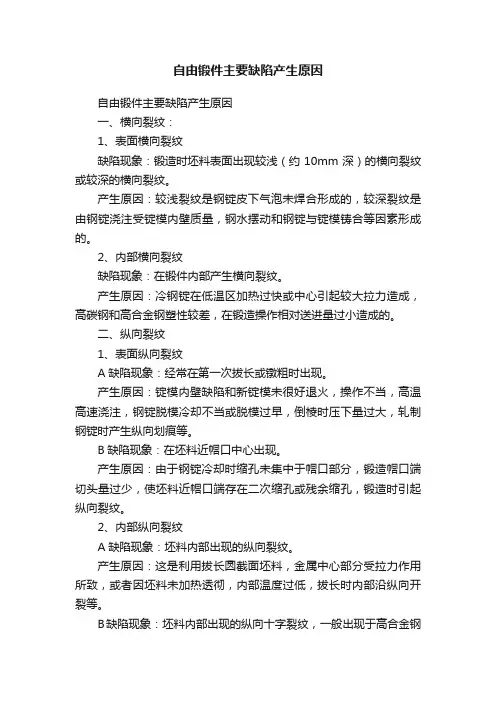

自由锻件主要缺陷产生原因自由锻件主要缺陷产生原因一、横向裂纹：1、表面横向裂纹缺陷现象：锻造时坯料表面出现较浅（约10mm深）的横向裂纹或较深的横向裂纹。

产生原因：较浅裂纹是钢锭皮下气泡未焊合形成的，较深裂纹是由钢锭浇注受锭模内壁质量，钢水摆动和钢锭与锭模铸合等因素形成的。

2、内部横向裂纹缺陷现象：在锻件内部产生横向裂纹。

产生原因：冷钢锭在低温区加热过快或中心引起较大拉力造成，高碳钢和高合金钢塑性较差，在锻造操作相对送进量过小造成的。

二、纵向裂纹1、表面纵向裂纹A缺陷现象：经常在第一次拔长或镦粗时出现。

产生原因：锭模内壁缺陷和新锭模未很好退火，操作不当，高温高速浇注，钢锭脱模冷却不当或脱模过早，倒棱时压下量过大，轧制钢锭时产生纵向划痕等。

B缺陷现象：在坯料近帽口中心出现。

产生原因：由于钢锭冷却时缩孔未集中于帽口部分，锻造帽口端切头量过少，使坯料近帽口端存在二次缩孔或残余缩孔，锻造时引起纵向裂纹。

2、内部纵向裂纹A缺陷现象：坯料内部出现的纵向裂纹。

产生原因：这是利用拔长圆截面坯料，金属中心部分受拉力作用所致，或者因坯料未加热透彻，内部温度过低，拔长时内部沿纵向开裂等。

B缺陷现象：坯料内部出现的纵向十字裂纹，一般出现于高合金钢中。

产生原因：这是由于拔长时送进量过大或在同一部位反复多次锻造。

三、炸裂：缺陷现象：一般在坯料锻造前加热时或锻件冷却热处理后，在表面或内部炸开而形成的裂纹。

产生原因：因为坯料具有较高的残余应力，在未予清除的情况下，错误的采用快速加热或不适当的冷却引起裂纹。

四、自行开裂缺陷现象：常常在锻件锻造后、热处理后或锻制拔长后发生。

产生原因：坯料在锻造过程中已经形成微小裂纹，冷却或热处理中使之加剧或由于锻件内部有较大残余应力所致。

五、龟裂缺陷现象：锻件在锻造时表面出现的龟甲状或裂纹，钢料表面较浅的龟裂应清除后再锻造。

产生原因：由于钢中Cu、Sn、As、S的含量较多，或者在加热炉中铜料渗入，熔化的铜渗入钢料晶界，造成钢料热脆或者由于坯料开始锻温度过高，开始锻造时锤击过重等原因造成。

锻件缺陷的主要原因及处理一、原材料的主要缺陷及其引起的锻件缺陷锻造用的原材料为铸锭、轧材、挤材及锻坯。

而轧材、挤材及锻坯分别是铸锭经轧制、挤压及锻造加工成的半成品。

一般情况下，铸锭的内部缺陷或表面缺陷的出现有时是不可避免的。

例如，内部的成分与组织偏析等。

原材料存在的各种缺陷，不仅会影响锻件的成形，而且将影响锻件的最终质量。

根据不完全的统计，在航空工业系统中，导致航空锻件报废的诸多原因中，由于原材料固有缺陷引起的约占一半左右。

因此，千万不可忽视原材料的质量控制工作。

由于原材料的缺陷造成的锻件缺陷通常有:1.表面裂纹表面裂纹多发生在轧制棒材和锻制棒材上，一般呈直线形状，和轧制或锻造的主变形方向一致。

造成这种缺陷的原因很多，例如钢锭内的皮下气泡在轧制时一面沿变形方向伸长，一面暴露到表面上和向内部深处发展。

又如在轧制时，坯料的表面如被划伤，冷却时将造成应力集中，从而可能沿划痕开裂等等。

这种裂纹若在锻造前不去掉，锻造时便可能扩展引起锻件裂纹。

2.折叠折叠形成的原因是当金属坯料在轧制过程中，由于轧辊上的型槽定径不正确，或因型槽磨损面产生的毛刺在轧制时被卷入，形成和材料表面成一定倾角的折缝。

对钢材，折缝内有氧化铁夹杂，四周有脱碳。

折叠若在锻造前不去掉，可能引起锻件折叠或开裂。

3.结疤结疤是在轧材表面局部区域的一层可剥落的薄膜。

结疤的形成是由于浇铸时钢液飞溅而凝结在钢锭表面，轧制时被压成薄膜，贴附在轧材的表面，即为结疤。

锻后锻件经酸洗清理，薄膜将会剥落而成为锻件表面缺陷。

4.层状断口层状断口的特征是其断口或断面与折断了的石板、树皮很相似。

层状断口多发生在合金钢(铬镍钢、铬镍钨钢等)，碳钢中也有发现。

这种缺陷的产生是由于钢中存在的非金属夹杂物、枝晶偏析以及气孔疏松等缺陷，在锻、轧过程中沿轧制方向被拉长，使钢材呈片层状。

如果杂质过多，锻造就有分层破裂的危险。

层状断口越严重，钢的塑性、韧性越差，尤其是横向力学性能很低，所以钢材如具有明显的层片状缺陷是不合格的。

锻件的常见缺陷及原因分析(2007/07/05 10:58)锻件的缺陷很多，产生的原因也多种多样，有锻造工艺不良造成的，有原材料的原因，有模具设计不合理所致等等。

尤其是少无切削加工的精密锻件，更是难以做到完全控制。

1.大晶粒大晶粒通常是由于始锻温度过高和变形程度不足、或终锻温度过高、或变形程度落人临界变形区引起的。

铝合金变形程度过大，形成织构；高温合金变形温度过低，形成混合变形组织时也可能引起粗大晶粒，晶粒粗大将使锻件的塑性和韧性降低，疲劳性能明显下降。

2.晶粒不均匀晶粒不均匀是指锻件某些部位的晶粒特别粗大，某些部位却较小。

产生晶粒不均匀的主要原因是坯料各处的变形不均匀使晶粒破碎程度不一，或局部区域的变形程度落人临界变形区，或高温合金局部加工硬化，或淬火加热时局部晶粒粗大。

耐热钢及高温合金对晶粒不均匀特别敏感。

晶粒不均匀将使锻件的持久性能、疲劳性能明显下降。

3.冷硬现象变形时由于温度偏低或变形速度太快，以及锻后冷却过快，均可能使再结晶引起的软化跟不上变形引起的强化（硬化），从而使热锻后锻件内部仍部分保留冷变形组织。

这种组织的存在提高了锻件的强度和硬度，但降低了塑性和韧性。

严重的冷硬现象可能引起锻裂。

4.裂纹裂纹通常是锻造时存在较大的拉应力、切应力或附加拉应力引起的。

裂纹发生的部位通常是在坯料应力最大、厚度最薄的部位。

如果坯料表面和内部有微裂纹、或坯料内存在组织缺陷，或热加工温度不当使材料塑性降低，或变形速度过快、变形程度过大，超过材料允许的塑性指针等，则在镦粗、拔长、冲孔、扩孔、弯曲和挤压等工序中都可能产生裂纹。

5.龟裂龟裂是在锻件表面呈现较浅的龟状裂纹。

在锻件成形中受拉应力的表面（例如，未充满的凸出部分或受弯曲的部分）最容易产生这种缺陷。

引起龟裂的内因可能是多方面的：①原材料合Cu、Sn等易熔元素过多。

②高温长时间加热时，钢料表面有铜析出、表面晶粒粗大、脱碳、或经过多次加热的表面。

③燃料含硫量过高，有硫渗人钢料表面。

引发锻件缺陷的主要原因一、备料不当产生的缺陷及其对锻件的影响备料不当产生的缺陷有以下几种。

1.切斜切斜是在锯床或冲床上下料时,由于未将棒料压紧,致使坯料端面相对于纵轴线的倾斜量超过了规定的许可值.严重的切斜,可能在锻造过程中形成折叠。

2。

坯料端部弯曲并带毛刺在剪断机或冲床上下料时，由于剪刀片或切断模刃口之间的间隙过大或由于刃口不锐利,使坯料在被切断之前已有弯曲,结果部分金属被挤人刀片或模具的间隙中，形成端部下垂毛刺。

有毛刺的坯料,加热时易引起局部过热、过烧，锻造时易产生折叠和开裂.3.坯料端面凹陷在剪床上下料时，由于剪刀片之间的间隙太小，金属断面上、下裂纹不重合,产生二次剪切，结果部分端部金属被拉掉，端面成凹陷状。

这样的坯料锻造时易产生折叠和开裂.4.端部裂纹在冷态剪切大断面合金钢和高碳钢棒料时，常常在剪切后3～4h发现端部出现裂纹。

主要是由于刀片的单位压力太大，使圆形断面的坯料压扁成椭圆形,这时材料中产生了很大的内应力。

而压扁的端面力求恢复原来的形状，在内应力的作用下则常在切料后的几小时内出现裂纹。

材料硬度过高、硬度不均和材料偏析较严重时也易产生剪切裂纹.有端部裂纹的坯料，锻造时裂纹将进一步扩展.5.气割裂纹气割裂纹一般位于坯料端部,是由于气割前原材料没有预热，气割时产生组织应力和热应力引起的。

有气割裂纹的坯料，锻造时裂纹将进一步扩展。

因此锻前应予以预先清除。

6。

凸芯开裂车床下料时,在棒料端面的中心部位往往留有凸芯.锻造过程中，由于凸芯的断面很小，冷却很快，因而其塑性较低，但坯料基体部分断面大，冷却慢，塑性高.因此，在断面突变交接处成为应力集中的部位，加之两部分塑性差异较大,故在锤击力的作用下，凸芯的周围容易造成开裂。

二、加热工艺不当常产生的缺陷加热不当所产生的缺陷可分为：①由于介质影响使坯料外层组织化学状态变化而引起的缺陷，如氧化、脱碳、增碳和渗硫、渗铜等。

②由内部组织结构的异常变化引起的缺陷，如过热、过烧和未热透等。

绪论国家的装备制造能力的整体能力和发展水平决定着国家的经济实力、国防实力、综合国力和全球经济形势的竞争力与合作能力，决定着国家实现现代化和民族复兴的过程。

制造业是国民经济建设的基础，锻造在现代制造业中占有举足轻重的地位。

锻造在机床、重型机械、矿山机械、石油机械、水电设备、汽车、航空航天、核能及军工产品中占有比较大的比重。

由于锻压生产具有生产效率高、材料利用率和改善制件的内部组织及机械性能等显著特点，因此采用锻压生产零件的制造方法在各行各业中所占的比例很大。

随着精密成型、少无切削技术的发展，降低生产成本、减少产品质量、提高产品性能和质量要求的不断提高，锻压生产在工业、国防、航空航天以及其他各种装备制造业中的作用会越来越大。

锻件缺陷的主要特征及产生的原因制造业是国民经济建设的基础，锻造在现代制造业中占有举足轻重的地位。

锻造在机床、重型机械、矿山机械、石油机械、水电设备、汽车、航空、核能及军工产品中占有比较大的比重。

国家的装备制造能力的整体能力和发展水平决定着国家的经济实力、国防实力、综合国力和全球经济形势的竞争力与合作能力，决定着国家实现现代化和民族复兴的过程。

由于锻压生产具有生产效率高、材料利用率和改善制件的内部组织及机械性能等显著特点，因此采用锻压生产零件的制造方法在各行各业中所占的比例很大。

随着精密成型、少无切削技术的发展，降低生产成本、减少产品质量、提高产品性能和质量要求的不断提高，锻压生产在工业、国防、航空航天以及其他各种装备制造业中的作用会越来越大。

一锻造概述锻造利用冲击力或静压力使加热后的坯料在锻压设备上、下砧之间产生塑性变形，以获得所需尺寸、形状和质量的锻件加工方法称为锻造。

常用的锻造方法为自由锻、模锻及胎模锻。

自由锻利用冲击力或静压力使经过加热的金属在锻压设备的上、下砧间向四周自由流动产生塑性变形，获得所需锻件的加工方法称为自由锻。

自由锻分为手工锻造和机器锻造两种。

手工锻造只能生产小型锻件，机器锻造是自由锻锻造特点自由锻造所用工具和设备简单，通用性好，成本低。

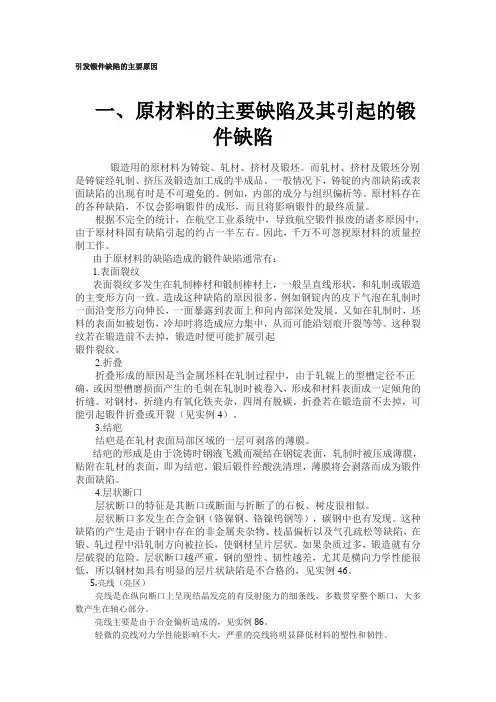

一、原材料的主要缺陷及其引起的锻件缺陷锻造用的原材料为铸锭、轧材、挤材及锻坯。

而轧材、挤材及锻坯分别是铸锭经轧制、挤压及锻造加工成的半成品。

一般情况下，铸锭的部缺陷或外表缺陷的出现有时是不可防止的。

例如，部的成分与组织偏析等。

原材料存在的各种缺陷，不仅会影响锻件的成形，而且将影响锻件的最终质量。

根据不完全的统计，在航空工业系统中，导致航空锻件报废的诸多原因中，由于原材料固有缺陷引起的约占一半左右。

因此，千万不可无视原材料的质量控制工作。

由于原材料的缺陷造成的锻件缺陷通常有：1.外表裂纹外表裂纹多发生在轧制棒材和锻制棒材上，一般呈直线形状，和轧制或锻造的主变形方向一致。

造成这种缺陷的原因很多，例如钢锭的皮下气泡在轧制时一面沿变形方向伸长，一面暴露到外表上和向部深处开展。

又如在轧制时，坯料的外表如被划伤，冷却时将造成应力集中，从而可能沿划痕开裂等等。

这种裂纹假设在锻造前不去掉，锻造时便可能扩展引起锻件裂纹。

2.折叠折叠形成的原因是当金属坯料在轧制过程中，由于轧辊上的型槽定径不正确，或因型槽磨损面产生的毛刺在轧制时被卷入，形成和材料外表成一定倾角的折缝。

对钢材，折缝有氧化铁夹杂，四周有脱碳。

折叠假设在锻造前不去掉，可能引起锻件折叠或开裂〔见实例4〕。

3.结疤结疤是在轧材外表局部区域的一层可剥落的薄膜。

结疤的形成是由于浇铸时钢液飞溅而凝结在钢锭外表，轧制时被压成薄膜，贴附在轧材的外表，即为结疤。

锻后锻件经酸洗清理，薄膜将会剥落而成为锻件外表缺陷。

4.层状断口层状断口的特征是其断口或断面与折断了的石板、树皮很相似。

层状断口多发生在合金钢〔铬镍钢、铬镍钨钢等〕，碳钢中也有发现。

这种缺陷的产生是由于钢中存在的非金属夹杂物、枝晶偏析以及气孔疏松等缺陷，在锻、轧过程中沿轧制方向被拉长，使钢材呈片层状。

如果杂质过多，锻造就有分层破裂的危险。

层状断口越严重，钢的塑性、韧性越差，尤其是横向力学性能很低，所以钢材如具有明显的层片状缺陷是不合格的5.亮线〔亮区〕亮线是在纵向断口上呈现结晶发亮的有反射能力的细条线，多数贯穿整个断口，大多数产生在轴心局部。

锻造常见缺陷锻造缺陷及分析锻造用的原材料为铸锭、轧材、挤材及锻坯。

而轧材、挤材及锻坯分别是铸锭经轧制、挤压及锻造加工成的半成品。

一般情况下，铸锭的内部缺陷或表面缺陷的出现有时是不可避免的。

再加上在锻造过程中锻造工艺的不当，最终导致锻件中含有缺陷。

以下简单介绍一些锻件中常见的缺陷。

1.由于原材料的缺陷造成的锻件缺陷通常有：表面裂纹表面裂纹多发生在轧制棒材和锻制棒材上，一般呈直线形状，和轧制或锻造的主变形方向一致。

造成这种缺陷的原因很多，例如钢锭内的皮下气泡在轧制时一面沿变形方向伸长，一面暴露到表面上和向内部深处发展。

又如在轧制时，坯料的表面如被划伤，冷却时将造成应力集中，从而可能沿划痕开裂等等。

这种裂纹若在锻造前不去掉，锻造时便可能扩展引起锻件裂纹。

折叠折叠形成的原因是当金属坯料在轧制过程中，由于轧辊上的型槽定径不正确，或因型槽磨损面产生的毛刺在轧制时被卷入，形成和材料表面成一定倾角的折缝。

对钢材，折缝内有氧化铁夹杂，四周有脱碳。

折叠若在锻造前不去掉，可能引起锻件折叠或开裂。

结疤结疤是在轧材表面局部区域的一层可剥落的薄膜。

结疤的形成是由于浇铸时钢液飞溅而凝结在钢锭表面，轧制时被压成薄膜，贴附在轧材的表面，即为结疤。

锻后锻件经酸洗清理，薄膜将会剥落而成为锻件表面缺陷。

层状断口层状断口的特征是其断口或断面与折断了的石板、树皮很相似。

层状断口多发生在合金钢（铬镍钢、铬镍钨钢等），碳钢中也有发现。

这种缺陷的产生是由于钢中存在的非金属夹杂物、枝晶偏析以及气孔疏松等缺陷，在锻、轧过程中沿轧制方向被拉长，使钢材呈片层状。

如果杂质过多，锻造就有分层破裂的危险。

层状断口越严重，钢的塑性、韧性越差，尤其是横向力学性能很低，所以钢材如具有明显的层片状缺陷是不合格的亮线（亮区）亮线是在纵向断口上呈现结晶发亮的有反射能力的细条线，多数贯穿整个断口，大多数产生在轴心部分。

亮线主要是由于合金偏析造成的。

轻微的亮线对力学性能影响不大，严重的亮线将明显降低材料的塑性和韧性。

锻造对金属组织、性能的影响与锻件缺陷锻件的缺陷包括表面缺陷和内部缺陷。

有的锻件缺陷会影响后续工序的加工质量，有的则严重影响锻件的性能，降低所制成品件的使用寿命，甚至危及安全。

因此，为提高锻件质量，避免锻件缺陷的产生，应采取相应的工艺对策，同时还应加强生产全过程的质量控制。

概要介绍三方面的问题：锻造对金属组织、性能的影响与锻件缺陷；锻件质量检验的内容和方法；锻件质量分析的一般过程。

（一）锻造对金属组织和性能的影响锻造生产中，除了必须保证锻件所要求的形状和尺寸外，还必须满足零件在使用过程中所提出的性能要求，其中主要包括：强度指针、塑性指针、冲击韧度、疲劳强度、断裂韧度和抗应力腐蚀性能等，对高温工作的零件，还有高温瞬时拉伸性能、持久性能、抗蠕变性能和热疲劳性能等。

锻造用的原材料是铸锭、轧材、挤材和锻坯。

而轧材、挤材和锻坯分别是铸锭经轧制、挤压及锻造加工后形成的半成品。

锻造生产中，采用合理的工艺和工艺参数，可以通过下列几方面来改善原材料的组织和性能：1）打碎柱状晶，改善宏观偏析，把铸态组织变为锻态组织，并在合适的温度和应力条件下，焊合内部孔隙，提高材料的致密度；2）铸锭经过锻造形成纤维组织，进一步通过轧制、挤压、模锻，使锻件得到合理的纤维方向分布；3）控制晶粒的大小和均匀度；4）改善第二相（例如：莱氏体钢中的合金碳化物）的分布；5）使组织得到形变强化或形变——相变强化等。

由于上述组织的改善，使锻件的塑性、冲击韧度、疲劳强度及持久性能等也随之得到了提高，然后通过零件的最后热处理就能得到零件所要求的硬度、强度和塑性等良好的综合性能。

但是，如果原材料的质量不良或所采用的锻造工艺不合理，则可能产生锻件缺陷，包括表面缺陷、内部缺陷或性能不合格等。

（二）原材料对锻件质量的影响原材料的良好质量是保证锻件质量的先决条件，如原材料存在缺陷，将影响锻件的成形过程及锻件的最终质量。

如原材料的化学元素超出规定的范围或杂质元素含量过高，对锻件的成形和质量都会带来较大的影响，例如：S、B、Cu、Sn等元素易形成低熔点相，使锻件易出现热脆。
