锻造对金属组织、性能的影响与锻件缺陷

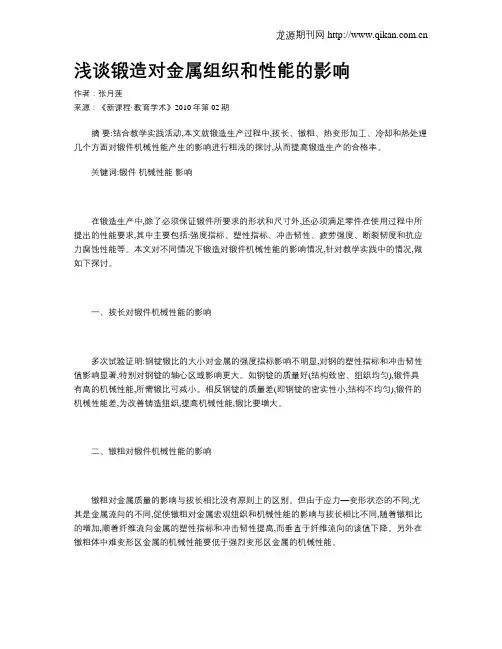

浅谈锻造对金属组织和性能的影响作者：张月莲来源：《新课程·教育学术》2010年第02期摘要:结合教学实践活动,本文就锻造生产过程中,拔长、镦粗、热变形加工、冷却和热处理几个方面对锻件机械性能产生的影响进行粗浅的探讨,从而提高锻造生产的合格率。

关键词:锻件机械性能影响在锻造生产中,除了必须保证锻件所要求的形状和尺寸外,还必须满足零件在使用过程中所提出的性能要求,其中主要包括:强度指标、塑性指标、冲击韧性、疲劳强度、断裂韧度和抗应力腐蚀性能等。

本文对不同情况下锻造对锻件机械性能的影响情况,针对教学实践中的情况,做如下探讨。

一、拔长对锻件机械性能的影响多次试验证明:钢锭锻比的大小对金属的强度指标影响不明显,对钢的塑性指标和冲击韧性值影响显著,特别对钢锭的轴心区域影响更大。

如钢锭的质量好(结构致密、组织均匀),锻件具有高的机械性能,所需锻比可减小。

相反钢锭的质量差(即钢锭的密实性小,结构不均匀),锻件的机械性能差,为改善铸造组织,提高机械性能,锻比要增大。

二、镦粗对锻件机械性能的影响镦粗对金属质量的影响与拔长相比没有原则上的区别。

但由于应力—变形状态的不同,尤其是金属流向的不同,促使镦粗对金属宏观组织和机械性能的影响与拔长相比不同,随着镦粗比的增加,顺着纤维流向金属的塑性指标和冲击韧性提高,而垂直于纤维流向的该值下降。

另外在镦粗体中难变形区金属的机械性能要低于强烈变形区金属的机械性能。

三、热变形加工对锻件机械性能的影响锻造用的原材料是铸锭,铸造组织的缺陷主要是:内部晶粒粗大且不均匀,组织疏松并有气泡、缩孔和微裂,化学成分偏析及非金属杂质分布不均匀等。

热变形加工能大大地改善铸造组织,使粗大柱状晶粒经塑性变形和再结晶后变成新的等轴细晶粒组织;疏松、空隙、微裂等缺陷在三向压应力状态下得到了压实或焊合;高熔点化合物被打碎并顺着金属变形方向呈碎粒状或链状分布,晶间低熔点杂质沿变形方向呈带状分布。

其结果使金属的塑性增加,机械性能得到提高。

1锻造概述1.1锻造利用冲击力或静压力使加热后的坯料在锻压设备上、下砧之间产生塑性变形，以获得所需尺寸、形状和质量的锻件加工方法称为锻造。

常用的锻造方法为自由锻、模锻、胎模锻。

1.2自由锻利用冲击力或静压力使经过加热的金属在锻压设备的上、下砧间向四周自由流动产生塑性变形，获得所需锻件的加工方法称为自由锻。

自由锻分为手工锻造和机器锻造两种。

手工锻造只能生产小型锻件，机器锻造是自由锻。

1.3锻造特点1.3.1自由锻造所用工具和设备简单，通用性好，成本低。

同铸造毛坯相比，自由锻消除了缩孔、缩松、气孔等缺陷，使毛坯具有更高的力学性能。

锻件形状简单，操作灵活。

1.3.2锻件和铸件相比锻件的优点1.3.2.1金属经过锻造加工后能改善其组织结构和力学性能。

铸造组织经过锻造方法热加工变形后由于金属的变形和再结晶，使原来的粗大枝晶和柱状晶粒变为晶粒较细、大小均匀的等轴再结晶组织，使钢锭内原有的偏析、疏松、气孔、夹渣等压实和焊合，其组织变得更加紧密，提高了金属的塑性和力学性能。

1.3.2.2铸件的力学性能低于同材质的锻件力学性能。

此外，锻造加工能保证金属纤维组织的连续性，使锻件的纤维组织与锻件外形保持一致，金属流线完整，可保证零件具有良好的力学性能与长的使用寿命采用精密模锻、冷挤压、温挤压等工艺生产的锻件，都是铸件所无法比拟的。

1.3.2.3锻件是金属被施加压力，通过塑性变形塑造要求的形状或合适的压缩力的物件。

这种力量典型的通过使用铁锤或压力来实现。

铸件过程建造了精致的颗粒结构，并改进了金属的物理属性。

在零部件的现实使用中，一个正确的设计能使颗粒流在主压力的方向。

铸件是用各种铸造方法获得的金属成型物件，即把冶炼好的液态金属，用浇注、压射、吸入或其它浇铸方法注入预先准备好的铸型中，冷却后经落砂、清理和后处理等，所得到的具有一定形状，尺寸和性能的物件。

因此，它在重型机器及重要零件的制造上有特别重要的意义。

1.4应用领域自由锻造是靠人工操作来控制锻件的形状和尺寸的，所以锻件精度低，加工余量大，劳动强度大，生产率也不高，因此它主要应用于单件、小批量生产。

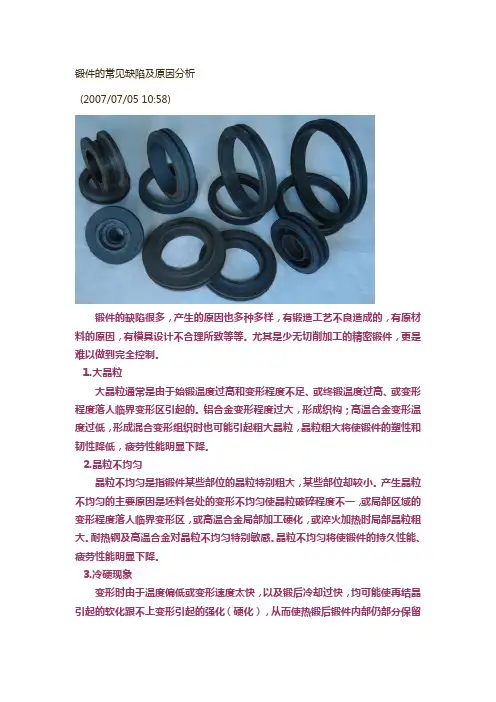

锻件的常见缺陷及原因分析(2007/07/05 10:58)锻件的缺陷很多，产生的原因也多种多样，有锻造工艺不良造成的，有原材料的原因，有模具设计不合理所致等等。

尤其是少无切削加工的精密锻件，更是难以做到完全控制。

1.大晶粒大晶粒通常是由于始锻温度过高和变形程度不足、或终锻温度过高、或变形程度落人临界变形区引起的。

铝合金变形程度过大，形成织构；高温合金变形温度过低，形成混合变形组织时也可能引起粗大晶粒，晶粒粗大将使锻件的塑性和韧性降低，疲劳性能明显下降。

2.晶粒不均匀晶粒不均匀是指锻件某些部位的晶粒特别粗大，某些部位却较小。

产生晶粒不均匀的主要原因是坯料各处的变形不均匀使晶粒破碎程度不一，或局部区域的变形程度落人临界变形区，或高温合金局部加工硬化，或淬火加热时局部晶粒粗大。

耐热钢及高温合金对晶粒不均匀特别敏感。

晶粒不均匀将使锻件的持久性能、疲劳性能明显下降。

3.冷硬现象变形时由于温度偏低或变形速度太快，以及锻后冷却过快，均可能使再结晶引起的软化跟不上变形引起的强化（硬化），从而使热锻后锻件内部仍部分保留冷变形组织。

这种组织的存在提高了锻件的强度和硬度，但降低了塑性和韧性。

严重的冷硬现象可能引起锻裂。

4.裂纹裂纹通常是锻造时存在较大的拉应力、切应力或附加拉应力引起的。

裂纹发生的部位通常是在坯料应力最大、厚度最薄的部位。

如果坯料表面和内部有微裂纹、或坯料内存在组织缺陷，或热加工温度不当使材料塑性降低，或变形速度过快、变形程度过大，超过材料允许的塑性指针等，则在镦粗、拔长、冲孔、扩孔、弯曲和挤压等工序中都可能产生裂纹。

5.龟裂龟裂是在锻件表面呈现较浅的龟状裂纹。

在锻件成形中受拉应力的表面（例如，未充满的凸出部分或受弯曲的部分）最容易产生这种缺陷。

引起龟裂的内因可能是多方面的：①原材料合Cu、Sn等易熔元素过多。

②高温长时间加热时，钢料表面有铜析出、表面晶粒粗大、脱碳、或经过多次加热的表面。

③燃料含硫量过高，有硫渗人钢料表面。

锻造用的原材料为铸锭、轧材、挤材及锻坯。

而轧材、挤材及锻坯分别是铸锭经轧制、挤压及锻造加工成的半成品。

一般情况下，铸锭的内部缺陷或表面缺陷的出现有时是不可避免的。

再加上在锻造过程中锻造工艺的不当，最终导致锻件中含有缺陷。

以下简单介绍一些锻件中常见的缺陷。

由于原材料的缺陷造成的锻件缺陷通常有：表面裂纹表面裂纹多发生在轧制棒材和锻制棒材上，一般呈直线形状，和轧制或锻造的主变形方向一致。

造成这种缺陷的原因很多，例如钢锭内的皮下气泡在轧制时一面沿变形方向伸长，一面暴露到表面上和向内部深处发展。

又如在轧制时，坯料的表面如被划伤，冷却时将造成应力集中，从而可能沿划痕开裂等等。

这种裂纹若在锻造前不去掉，锻造时便可能扩展引起锻件裂纹。

折叠折叠形成的原因是当金属坯料在轧制过程中，由于轧辊上的型槽定径不正确，或因型槽磨损面产生的毛刺在轧制时被卷入，形成和材料表面成一定倾角的折缝。

对钢材，折缝内有氧化铁夹杂，四周有脱碳。

折叠若在锻造前不去掉，可能引起锻件折叠或开裂。

结疤结疤是在轧材表面局部区域的一层可剥落的薄膜。

结疤的形成是由于浇铸时钢液飞溅而凝结在钢锭表面，轧制时被压成薄膜，贴附在轧材的表面，即为结疤。

锻后锻件经酸洗清理，薄膜将会剥落而成为锻件表面缺陷。

层状断口层状断口的特征是其断口或断面与折断了的石板、树皮很相似。

层状断口多发生在合金钢（铬镍钢、铬镍钨钢等），碳钢中也有发现。

这种缺陷的产生是由于钢中存在的非金属夹杂物、枝晶偏析以及气孔疏松等缺陷，在锻、轧过程中沿轧制方向被拉长，使钢材呈片层状。

如果杂质过多，锻造就有分层破裂的危险。

层状断口越严重，钢的塑性、韧性越差，尤其是横向力学性能很低，所以钢材如具有明显的层片状缺陷是不合格的。

亮线（亮区）亮线是在纵向断口上呈现结晶发亮的有反射能力的细条线，多数贯穿整个断口，大多数产生在轴心部分。

亮线主要是由于合金偏析造成的。

轻微的亮线对力学性能影响不大，严重的亮线将明显降低材料的塑性和韧性。

锻件缺陷(forging defects)锻造过程中锻件上产生的外在的和内在的质量不合要求的各种毛病。

锻件缺陷主要有：残留铸造组织，折叠，流线不顺，涡流，穿流，穿肋，裂纹，钛合金α脆化层和锻件过烧等。

残留铸造组织钢锻件有残留铸造组织时，横向低倍组织的心部呈暗灰色，无金属光泽，有网状结构，纵向无明显流线；高倍组织中的树枝晶完整，主干支干互成90。

高温合金的残留铸造组织，在低倍组织中为柱状晶，枝干未破碎；高倍组织中的晶粒极为粗大，局部有破碎的细小品粒。

钛合金低倍组织为粗大晶粒块状分布；高倍组织为粗大的魏氏组织。

铝合金横向低倍组织中的残留铸造组织为粗大的等轴晶，流线不明显，有时伴有疏松针孔；高倍组织中有网状组织、骨骼状组织和显微疏松。

残留铸造组织产生的原因是，铸锭加工成棒材或锻件的变形量小。

高温合金、铝合金及钛合金因反复锻造变形量不足或未采用多向锻造、两端面附近死区内的变形量小而引起的。

防止残留铸造组织要增大锻造比和反复镦拔，加强对原材料的检验，发现有铸造组织就要在成形工艺中增加补充变形量。

折叠表面形状和裂纹相似，多发生在锻件的内圆角和尖角处。

在横截面上高倍观察，折叠处两面有氧化、脱碳等特征；低倍组织上看出围绕折叠处纤维有一定的歪扭。

锻件上折叠的出现是由于自由锻拔长时，送进量过小和压下量过大，或砧块圆角半径太小；模锻时模槽凸圆角半径过小，制坯模槽、预锻模槽和终锻模槽配合不当，金属分配不合适，终锻时变形不均匀等原因造成金属回流而产生的。

根据上述产生的原因而采取相应的措施可以防止产生折叠。

流线不顺、涡流、穿流和穿肋这类缺陷多在锻件的H形、U形和L形部位的组织上出现。

坯料尺寸、形状不合适，锻造操作不当，模具设计时圆角半径选择不合理都会出现上述缺陷。

锻造变形时金属回流，工字形截面锻件，凸模圆角半径小金属不能沿肋壁连续填充模槽时都会产生涡流。

当肋已充满还有多余金属由圆角处直接流向毛边槽时，即形成穿流。

若锻造过程中打击过重、金属流动激烈、穿流处金属的变形程度和应力超过材料的许可强度时，便会产生穿流裂纹。

锻件的缺陷包括表面缺陷和内部缺陷锻件的缺陷包括表面缺陷和内部缺陷。

有的锻件缺陷会影响后续工序的加工质量，有的则严重影响锻件的性能，降低所制成品件的使用寿命，甚至危及安全。

因此，为提高锻件质量，避免锻件缺陷的产生，应采取相应的工艺锻件的缺陷包括表面缺陷和内部缺陷。

有的锻件缺陷会影响后续工序的加工质量，有的则严重影响锻件的性能，降低所制成品件的使用寿命，甚至危及安全。

因此，为提高锻件质量，避免锻件缺陷的产生，应采取相应的工艺对策，同时还应加强生产全过程的质量控制。

本章概要介绍三方面的问题：锻造对金属组织、性能的影响与锻件缺陷；锻件质量检验的内容和方法；锻件质量分析的一般过程。

(一)锻造对金属组织和性能的影响锻造生产中，除了必须保证锻件所要求的形状和尺寸外，还必须满足零件在使用过程中所提出的性能要求，其中主要包括：强度指针、塑性指针、冲击韧度、疲劳强度、断裂韧度和抗应力腐蚀性能等，对高温工作的零件，还有高温瞬时拉伸性能、持久性能、抗蠕变性能和热疲劳性能等。

锻造用的原材料是铸锭、轧材、挤材和锻坯。

而轧材、挤材和锻坯分别是铸锭经轧制、挤压及锻造加工后形成的半成品。

锻造生产中，采用合理的工艺和工艺参数，可以通过下列几方面来改善原材料的组织和性能：1)打碎柱状晶，改善宏观偏析，把铸态组织变为锻态组织，并在合适的温度和应力条件下，焊合内部孔隙，提高材料的致密度；2)铸锭经过锻造形成纤维组织，进一步通过轧制、挤压、模锻，使锻件得到合理的纤维方向分布；3)控制晶粒的大小和均匀度；4)改善第二相(例如：莱氏体钢中的合金碳化物)的分布；5)使组织得到形变强化或形变——相变强化等。

由于上述组织的改善，使锻件的塑性、冲击韧度、疲劳强度及持久性能等也随之得到了提高，然后通过零件的最后热处理就能得到零件所要求的硬度、强度和塑性等良好的综合性能。

但是，如果原材料的质量不良或所采用的锻造工艺不合理，则可能产生锻件缺陷，包括表面缺陷、内部缺陷或性能不合格等。

锻件的常见缺陷及原因分析(2007/07/05 10:58)锻件的缺陷很多，产生的原因也多种多样，有锻造工艺不良造成的，有原材料的原因，有模具设计不合理所致等等。

尤其是少无切削加工的精密锻件，更是难以做到完全控制。

1.大晶粒大晶粒通常是由于始锻温度过高和变形程度不足、或终锻温度过高、或变形程度落人临界变形区引起的。

铝合金变形程度过大，形成织构；高温合金变形温度过低，形成混合变形组织时也可能引起粗大晶粒，晶粒粗大将使锻件的塑性和韧性降低，疲劳性能明显下降。

2.晶粒不均匀晶粒不均匀是指锻件某些部位的晶粒特别粗大，某些部位却较小。

产生晶粒不均匀的主要原因是坯料各处的变形不均匀使晶粒破碎程度不一，或局部区域的变形程度落人临界变形区，或高温合金局部加工硬化，或淬火加热时局部晶粒粗大。

耐热钢及高温合金对晶粒不均匀特别敏感。

晶粒不均匀将使锻件的持久性能、疲劳性能明显下降。

3.冷硬现象变形时由于温度偏低或变形速度太快，以及锻后冷却过快，均可能使再结晶引起的软化跟不上变形引起的强化（硬化），从而使热锻后锻件内部仍部分保留冷变形组织。

这种组织的存在提高了锻件的强度和硬度，但降低了塑性和韧性。

严重的冷硬现象可能引起锻裂。

4.裂纹裂纹通常是锻造时存在较大的拉应力、切应力或附加拉应力引起的。

裂纹发生的部位通常是在坯料应力最大、厚度最薄的部位。

如果坯料表面和内部有微裂纹、或坯料内存在组织缺陷，或热加工温度不当使材料塑性降低，或变形速度过快、变形程度过大，超过材料允许的塑性指针等，则在镦粗、拔长、冲孔、扩孔、弯曲和挤压等工序中都可能产生裂纹。

5.龟裂龟裂是在锻件表面呈现较浅的龟状裂纹。

在锻件成形中受拉应力的表面（例如，未充满的凸出部分或受弯曲的部分）最容易产生这种缺陷。

引起龟裂的内因可能是多方面的：①原材料合Cu、Sn等易熔元素过多。

②高温长时间加热时，钢料表面有铜析出、表面晶粒粗大、脱碳、或经过多次加热的表面。

③燃料含硫量过高，有硫渗人钢料表面。

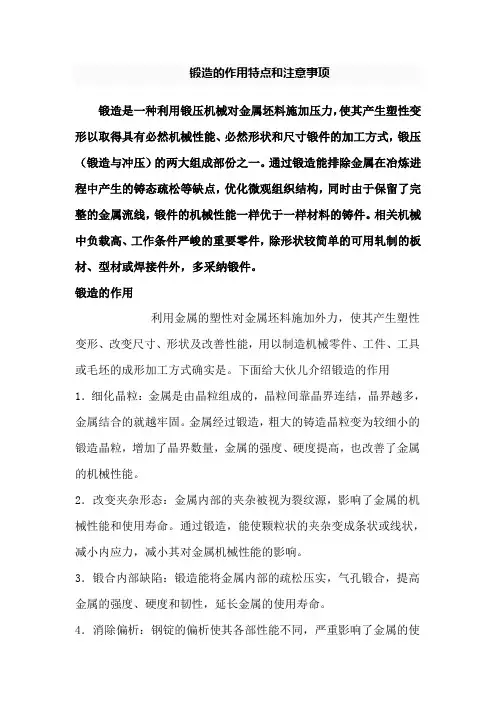

锻造的作用特点和注意事项锻造是一种利用锻压机械对金属坯料施加压力，使其产生塑性变形以取得具有必然机械性能、必然形状和尺寸锻件的加工方式，锻压（锻造与冲压）的两大组成部份之一。

通过锻造能排除金属在冶炼进程中产生的铸态疏松等缺点，优化微观组织结构，同时由于保留了完整的金属流线，锻件的机械性能一样优于一样材料的铸件。

相关机械中负载高、工作条件严峻的重要零件，除形状较简单的可用轧制的板材、型材或焊接件外，多采纳锻件。

锻造的作用利用金属的塑性对金属坯料施加外力，使其产生塑性变形、改变尺寸、形状及改善性能，用以制造机械零件、工件、工具或毛坯的成形加工方式确实是。

下面给大伙儿介绍锻造的作用1．细化晶粒：金属是由晶粒组成的，晶粒间靠晶界连结，晶界越多，金属结合的就越牢固。

金属经过锻造，粗大的铸造晶粒变为较细小的锻造晶粒，增加了晶界数量，金属的强度、硬度提高，也改善了金属的机械性能。

2．改变夹杂形态：金属内部的夹杂被视为裂纹源，影响了金属的机械性能和使用寿命。

通过锻造，能使颗粒状的夹杂变成条状或线状，减小内应力，减小其对金属机械性能的影响。

3．锻合内部缺陷：锻造能将金属内部的疏松压实，气孔锻合，提高金属的强度、硬度和韧性，延长金属的使用寿命。

4．消除偏析：钢锭的偏析使其各部性能不同，严重影响了金属的使用性能，通过锻造能将偏析部分或全部消除，减少偏析的区域，降低偏析对金属机械性能的影响。

5．改变金属纤维方向：锻造能使金属的纤维方向沿锻件形状分布，提高金属的强度、硬度和韧性。

锻造的种类和特点当温度超过300-400℃（钢的蓝脆区），达到700-800℃时，变形阻力将急剧减小，变形能也取得专门大改善。

依照在不同的温度区域进行的锻造，针对锻件质量和锻造工艺要求的不同，可分为冷锻、温锻、热锻三个成型温度区域。

本来这种温度区域的划分并无严格的界限，一样地讲，在有再结晶的温度区域的锻造叫热锻，不加热在室温下的锻造叫冷锻。

在低温锻造时，锻件的尺寸转变很小。

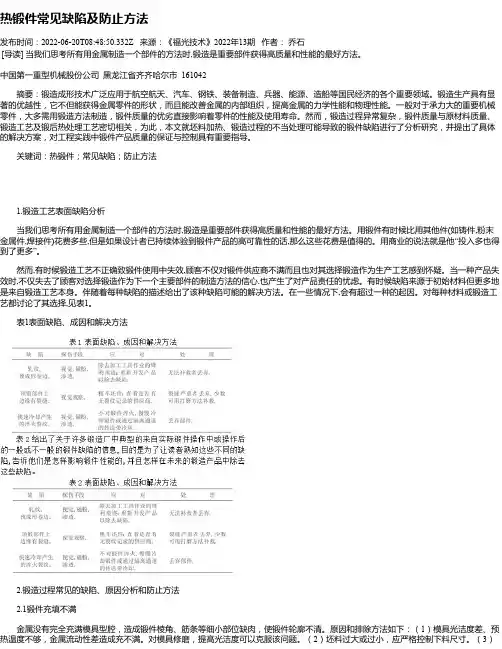

热锻件常见缺陷及防止方法发布时间：2022-06-20T08:48:50.332Z 来源：《福光技术》2022年13期作者：乔石[导读] 当我们思考所有用金属制造一个部件的方法时,锻造是重要部件获得高质量和性能的最好方法。

中国第一重型机械股份公司黑龙江省齐齐哈尔市 161042摘要：锻造成形技术广泛应用于航空航天、汽车、钢铁、装备制造、兵器、能源、造船等国民经济的各个重要领域。

锻造生产具有显著的优越性，它不但能获得金属零件的形状，而且能改善金属的内部组织，提高金属的力学性能和物理性能。

一般对于承力大的重要机械零件，大多需用锻造方法制造，锻件质量的优劣直接影响着零件的性能及使用寿命。

然而，锻造过程异常复杂，锻件质量与原材料质量、锻造工艺及锻后热处理工艺密切相关，为此，本文就坯料加热、锻造过程的不当处理可能导致的锻件缺陷进行了分析研究，并提出了具体的解决方案，对工程实践中锻件产品质量的保证与控制具有重要指导。

关键词：热锻件；常见缺陷；防止方法1.锻造工艺表面缺陷分析当我们思考所有用金属制造一个部件的方法时,锻造是重要部件获得高质量和性能的最好方法。

用锻件有时候比用其他件(如铸件,粉末金属件,焊接件)花费多些,但是如果设计者已持续体验到锻件产品的高可靠性的话,那么这些花费是值得的。

用商业的说法就是他“投入多也得到了更多”。

然而,有时候锻造工艺不正确致锻件使用中失效,顾客不仅对锻件供应商不满而且也对其选择锻造作为生产工艺感到怀疑。

当一种产品失效时,不仅失去了顾客对选择锻造作为下一个主要部件的制造方法的信心,也产生了对产品责任的忧虑。

有时候缺陷来源于初始材料但更多地是来自锻造工艺本身。

伴随着每种缺陷的描述给出了该种缺陷可能的解决方法。

在一些情况下,会有超过一种的起因。

对每种材料或锻造工艺都讨论了其选择,见表1。

表1表面缺陷、成因和解决方法2.锻造过程常见的缺陷、原因分析和防止方法2.1锻件充填不满金属没有完全充满模具型腔，造成锻件棱角、筋条等细小部位缺肉，使锻件轮廓不清。

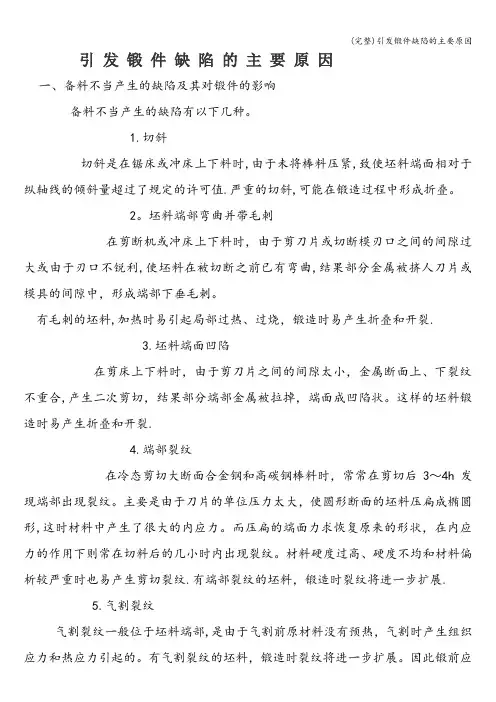

引发锻件缺陷的主要原因一、备料不当产生的缺陷及其对锻件的影响备料不当产生的缺陷有以下几种。

1.切斜切斜是在锯床或冲床上下料时,由于未将棒料压紧,致使坯料端面相对于纵轴线的倾斜量超过了规定的许可值.严重的切斜,可能在锻造过程中形成折叠。

2。

坯料端部弯曲并带毛刺在剪断机或冲床上下料时，由于剪刀片或切断模刃口之间的间隙过大或由于刃口不锐利,使坯料在被切断之前已有弯曲,结果部分金属被挤人刀片或模具的间隙中，形成端部下垂毛刺。

有毛刺的坯料,加热时易引起局部过热、过烧，锻造时易产生折叠和开裂.3.坯料端面凹陷在剪床上下料时，由于剪刀片之间的间隙太小，金属断面上、下裂纹不重合,产生二次剪切，结果部分端部金属被拉掉，端面成凹陷状。

这样的坯料锻造时易产生折叠和开裂.4.端部裂纹在冷态剪切大断面合金钢和高碳钢棒料时，常常在剪切后3～4h发现端部出现裂纹。

主要是由于刀片的单位压力太大，使圆形断面的坯料压扁成椭圆形,这时材料中产生了很大的内应力。

而压扁的端面力求恢复原来的形状，在内应力的作用下则常在切料后的几小时内出现裂纹。

材料硬度过高、硬度不均和材料偏析较严重时也易产生剪切裂纹.有端部裂纹的坯料，锻造时裂纹将进一步扩展.5.气割裂纹气割裂纹一般位于坯料端部,是由于气割前原材料没有预热，气割时产生组织应力和热应力引起的。

有气割裂纹的坯料，锻造时裂纹将进一步扩展。

因此锻前应予以预先清除。

6。

凸芯开裂车床下料时,在棒料端面的中心部位往往留有凸芯.锻造过程中，由于凸芯的断面很小，冷却很快，因而其塑性较低，但坯料基体部分断面大，冷却慢，塑性高.因此，在断面突变交接处成为应力集中的部位，加之两部分塑性差异较大,故在锤击力的作用下，凸芯的周围容易造成开裂。

二、加热工艺不当常产生的缺陷加热不当所产生的缺陷可分为：①由于介质影响使坯料外层组织化学状态变化而引起的缺陷，如氧化、脱碳、增碳和渗硫、渗铜等。

②由内部组织结构的异常变化引起的缺陷，如过热、过烧和未热透等。

锻造常见的缺陷与产生原因锻造是一种将金属材料加热至一定温度，然后在受力的作用下使其产生塑性变形的加工过程。

锻造是一种高效且经济的金属加工方法，但在实际加工过程中，锻造件有可能会出现一些缺陷。

这些缺陷主要包括：夹杂、气孔、脱合、表面裂纹等。

一、夹杂夹杂是指金属中出现的异物，这些异物可以是氧化物、硫化物和化合物等。

夹杂会影响锻件的使用性能，尤其是在高温和高压力下容易引起损坏。

因此，在生产过程中应尽量减少夹杂产生的机会。

夹杂的产生原因主要有以下几个方面：1、原材料中的夹杂。

原材料中的夹杂主要来自矿物中的杂质和在熔融状态下未熔化的粒子。

2、熔池中的夹杂。

熔池中的夹杂主要来自熔融过程中的氧化和化学反应等。

3、操作不当。

加工过程中的不当操作也可能造成夹杂的产生。

例如，在操作过程中未能清除材料的表面杂质和附着物等。

二、气孔气孔是指金属内部或表面上的空气或气体集聚。

气孔可以降低金属的强度和韧性，因此在实际生产中要尽量减少气孔的产生。

气孔的产生原因主要有以下几个方面：1、原材料中的气孔。

原材料中的气孔主要来自于矿物中的吸附气体和在熔融状态下的蒸汽等。

2、熔池中的气孔。

熔池中的气孔主要来自于熔融状态下的吸入空气和氧化反应等。

3、操作不当。

加工过程中的操作不当可能导致气孔的产生。

例如，在操作过程中未能及时清除材料表面的杂质，或在锻造过程中未能及时捕捉和清除金属表面的气体等。

三、脱合脱合是指金属加工过程中出现的脱粘或分层现象。

脱合会降低金属材料的强度和韧性，因此在生产过程中要尽量避免脱合现象。

脱合的产生原因主要有以下几个方面：1、金属材料的不均匀变形。

在加工和锻造过程中，金属材料可能会出现不均匀的变形，从而导致脱合现象。

2、材料的微观组织不均。

金属材料的微观组织不均可能会导致脱合现象的发生。

例如，过度冷却或退火不够充分等。

3、操作不当。

加工过程中操作不当也可能导致脱合现象的发生。

例如，加热过程中温度控制不当，以及在锻造过程中对锻造参数的控制不够严格等。

锻造件缺陷是指锻造过程中锻件上产生的外在的和内在的质量不合要求的各种毛病。

锻件缺陷如按其表现形式来区分，可分为：外部的、内部的和性能的三种。

外部缺陷如几何尺寸和形状不符合要求。

表面裂纹、折叠、缺肉、错差、模锻不足、表面麻坑、表面气泡和橘皮状表面等。

这类缺陷显露在锻件的外表面上，比较容易发现或观察到。

内部缺陷又可分为低倍缺陷和显微缺陷两类。

前者如内裂、缩孔、疏松、白点、锻造流纹紊乱、偏析、粗晶、石状断口、异金属夹杂等；后者如脱碳、增碳、带状组织。

铸造组织残留和碳化物偏析级别不符合要求等。

内部缺陷存在于锻件的内部，原因复杂，不易辨认，常常给生产造成较大的困难。

反映在性能方面的缺陷，如室温强度、塑性、韧性或疲劳性能等不合格；或者高温瞬时强度，持久强度、持久塑性、蠕变强度不符合要求等。

性能方面的缺陷，只有在进行了性能试验之后，才能确切知道。

值得注意的是内外部和性能方面的缺陷这三者之间，常常有不可分割的联系。

例如过热和过烧表现于外部常为裂纹的形式：表现于内部则为晶粒粗大或脱碳，表现在性能方面则为塑性和韧性的降低。

因此，为了准确确定锻件缺陷的原因，除了必须辨明它们的形态和特征之外，还应注意找出它们之间的内在联系。

锻造过程产生的缺陷和热处理过程产生的缺陷。

按照锻造过程中各工序的顺序，还可将锻造过程中产生的缺陷，细分为以下几类：由下料产生的缺陷；由加热产生的缺陷：由锻造产生的缺陷：由冷却产生的缺陷和由清理产生的缺陷等。

不同工序可以产生不同形式的缺陷，但是，同一种形式的缺陷也可以来自不同的工序。

由于产生锻件缺陷的原因往往与原材料生产过程和锻后热处理有关，因此在分析锻件缺陷产生的原因时，不要孤立地来进行。

锻造工艺学及模具设计复习思考题1)试阐述镇静钢锭的结构及其主要缺陷的产生部位。

2)钢锭常见缺陷有哪些它们产生的原因和危害性是什么3)常见的型材缺陷有哪些它们产生的原因和危害性是什么4)锻造用型材常采用哪些方法下料各自有何特点5)铸锭作为锻造坯料时如何下料6)试说明锻前加热的目的和方法。

7)氧化和脱碳有哪些共性和异性8)氧化和脱碳可产生哪些危害如何防止9)过烧和过热有哪些危害如何防止10)导致裂纹产生的内应力有几种清阐述它们相应的应力状态。

11)通常圆柱形坯料产生加热裂纹的危险位置在何处原因何在如何防止12)锻造温度范围的确定原则和基本方法是什么13)怎样确定碳钢的始锻和终锻温度它们受到哪些因素的影响14)为什么要制定合理的加热规范加热规范包括哪些内容其核心问题是什么15)两种不同概念的加热速度实质上反映了什么因素的影响16)选择加热速度的原则是什么提高加热速度的措施有哪些17)均热保温的目的是什么18)冷锭和热锭的加热规范各有什么特点为什么、19)少无氧化加热主要有哪几种方法其中火焰加热法的基本工作原理是什么20)金属断后冷却常见缺陷有哪些各自产生原因是什么21)为什么硬钢锻后冷却易产生表面纵向裂纹22)金属锻后冷却规范一般包括哪些内容23)锻件热处理的目的是什么24)中小锻件通常采用哪些热处理各自作用是什么25)通常大锻件采用哪些热处理各自作用是什么26)导致金属塑性变形不均匀性的原因是什么27)镦粗和拔长各有哪些用途28)镦粗工序主要存在哪些质量问题试分析它们产生的原因及其预防措施。

29)拔长工序主要存在哪些质量问题试分析它们产生的原因及其预防措施。

30)为什么采用平砧小压缩量拔长圆截面坯料时效率低且质量差应怎样解决31)空心件拔长时孔内壁和端面裂纹产生的原因是什么应采取哪些措施加以解决32)试阐述开式冲孔时金属变形和流动特点并画出相应的应力、应变图。

33)冲孔时易出现哪些质量问题应采取什么措施解决34)试阐述冲子扩孔时金属变形和流动特点并画出相应的应力、应变图。

大型锻件中常见的缺陷与对策2010-5-27 8:49:16 来源：中国钢铁产业网信息中心编辑：王宝玉大型锻件中常见的缺陷与对策大型锻件中的缺陷，从性质上分为化学成分、组织性能不合格，第二相析出，类孔隙性缺陷和裂纹五大类。

从缺陷的产生方面可分为，在冶炼、出钢、注锭、脱模冷却或热送过程中产生的原材料缺陷及在加热、锻压、锻后冷却和热处理过程中产生的锻件缺陷两大类。

大型锻造中，由于锻件截面尺寸大，加热、冷却时，温度的变化和分布不均匀性大，锻压变形时，金属塑性流动差别大，加上钢锭大冶金缺陷多，因而容易形成一些不同于中小型锻造的缺陷。

如严重偏析和疏松，密集性夹杂物，发达的柱状晶及粗大不均匀结晶，敏感开裂与白点倾向，晶粒遗传性与回火脆性，组织性能的严重不均匀性，形状尺寸超差等等。

大型锻件中常见的主要缺陷有；1.偏析钢中化学成分与杂质分布的不均匀现象，称为偏析。

一般将高于平均成分者，称为正偏析，低于平均成分者，称为负偏析。

尚有宏观偏析，如区域偏析与微观偏析，如枝晶偏析，晶间偏析之分。

大锻件中的偏析与钢锭偏析密切相关，而钢锭偏析程度又与钢种、锭型、冶炼质量及浇注条件等有关。

合金元素、杂质含量、钢中气体均加剧偏析的发展。

钢锭愈大，浇注温度愈高，浇注速度愈快，偏析程度愈严重。

（1）区域偏析它属于宏观偏析，是由钢液在凝固过程中选择结晶，溶解度变化和比重差异引起的。

如钢中气体在上浮过程中带动富集杂质的钢液上升的条状轨迹，形成须状∧形偏析。

顶部先结晶的晶体和高熔点的杂质下沉，仿佛结晶雨下落形成的轴心∨形偏析。

沉淀于锭底形成负偏析沉积锥。

最后凝固上部区域，碳、硫、磷等偏析元素富集，成为缺陷较多的正偏析区。

图片6-1为我国解剖的55t34CrMolA钢锭纵剖面硫印低倍图片及区域偏析示意图。

图片6-1 钢锭区域偏析硫印示意图①“∧”型偏析带②“∨”型偏析带③负偏析区防止区域偏析的对策是：1）降低钢中硫、磷等偏析元素和气体的含量，如采用炉外精炼，真空碳脱氧（VCD）处理及锭底吹氩工艺。

锻造与铸造的区别和优缺点一、锻造、铸造的区别：锻造与铸造的不同点,例如:它们的词语意义不同，以及它们制作工艺不同。

下面主要给大家详细介绍锻造与铸造的相关特点。

词语意义不同：锻造：用锤击等方法，使在可塑状态下的金属材料成为具有一定形状和尺寸的工件，并改变它的物理性质。

铸造：将金属熔化成液体后浇入模子里，经冷却凝固、清理后获得所需形状的铸件的加工方法。

能制成形状复杂的各类物件。

2.制作工艺不同：锻造：是一种利用锻压机械对金属坯料施加压力，使其产生塑性变形以获得具有一定机械性能、一定形状和尺寸锻件的加工方法，锻压(锻造与冲压)的两大组成部分之一。

铸造：是将液体金属浇铸到与零件形状相适应的铸造空腔中，待其冷却凝固后，以获得零件或毛坯的方法。

二、锻造、铸造优劣势：锻造优点：通过锻造能消除金属在冶炼过程中产生的铸态疏松等缺陷，优化微观组织结构，同时由于保存了完整的金属流线，锻件的机械性能一般优于同样材料的铸件。

相关机械中负载高、工作条件严峻的重要零件，除形状较简单的可用轧制的板材、型材或焊接件外，多采用锻件。

铸造优点:可以生产形状复杂的零件，尤其是复杂内腔的毛坯。

2.适应性广，工业常用的金属材料均可铸造，几克到几百吨。

3.原材料来源广，价格低廉，如废钢、废件、切屑等。

4.铸件的形状尺寸与零件非常接近，减少了切削量，属于无切削加工。

5.应用广泛，农业机械中40%~70%、机床中70%~80%的重量都是铸件。

锻造缺点：在锻造生产中，易发生的外伤事故。

铸造缺点:1.机械性能不如锻件，如组织粗大，缺陷多等。

2.砂型铸造中，单件、小批量生产，工人劳动强度大。

3.铸件质量不稳定，工序多，影响因素复杂，易产生许多缺陷。

铸造种类很多，按造型方法习惯上分为：①普通砂型铸造，包括湿砂型、干砂型和化学硬化砂型3类。

②特种铸造，按造型材料又可分为以天然矿产砂石为主要造型材料的特种铸造（如熔模铸造、泥型铸造、铸造车间壳型铸造、负压铸造、实型铸造、陶瓷型铸造等）和以金属为主要铸型材料的特种铸造（如金属型铸造、压力铸造、连续铸造、低压铸造、离心铸造等）两类。

锻压:借助外力的作用，使金属坯料产生塑性变形，从而获得具有一定形状、尺寸和性能的锻压件。

胎模锻:在自由锻备上设采用活动模具成型锻件的方法锻造加工特点:优点：1.改善组织，提高机械性能。

2.提高材料利用率和经济效益。

3.劳动生产效率高。

缺点：1.不能获得形状复杂的锻件。

2.初次投资费用高。

3.生产现场劳动条件差。

锻造工艺的主要生产工序：（1）下料：将原材料切割成所需尺寸的坯料（2）加热：提高金属的塑性，降低抗力，便于成形（3）模锻：得到所需锻件的形状和尺寸（4）切边或冲孔：切去飞边或冲掉连皮（5）热校正或热精压：使锻件形状和尺寸更准确（6）在砂轮上磨毛刺：切边所剩下的毛刺（7）热处理：保证合适的硬度和力学性能，(正火.调质)（8）清除氧化皮：喷砂、喷丸、滚筒抛光、酸洗（9）冷校正和冷精压：进一步提高锻件精度，降低表面粗糙度（10）检查锻件大型钢锭的内部缺陷：1、偏析: 钢锭内部化学成分和杂质分布的不均匀性。

原因：选择性结晶、比重差异或流速不同造成的；危害：造成力学性能不均匀和裂纹缺陷，措施：变形和热处理可消除或减小。

2、夹杂: 钢锭内部不溶解于基体的非金属化合物，加热与冷却热处理不能消失危害：夹杂破坏金属的连续性，容易发生显微裂纹，降低锻件的机械性能措施：通过变形改变分布。

3、气体：在钢锭中常见的残存气体有氧、氮、氢等危害：夹杂，白点，氢脆.使塑性下降。

措施：降低气体含量，控制炉气。

4、缩孔和疏松：缩孔：在冒口区形成，此区凝固最迟，没有钢液补充而造成不可避免缺陷。

疏松：钢液最后凝固收缩造成的晶间空隙和钢液凝固过程中析出气体构成的显微孔隙。

危害：缩孔和疏松使钢锭组织致密程度下降，破坏了金属连续性，影响锻件力学性能。

措施：锻造时要求大变形，以便锻透钢锭．将疏松消除。

型材的常见缺陷：1.划痕(划伤)：金属在轧制过程中，由于各种意外原因在其表面划出伤痕，会影响锻件质量。

2.折叠：轧制时，轧材表面金属被翻入内层并被拉长，折逢内由于有氧化物而不能被焊合，结果形成折叠。
