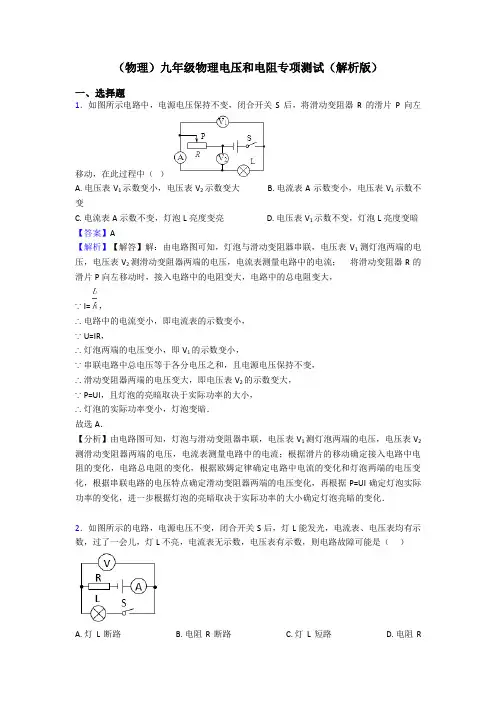

(物理)九年级物理电压和电阻专项测试(含答案解析)

物理）九年级物理电压和电阻专项测试（含答案解析）一、选择题1．下列关于电阻的说法正确的是（）A. 滑动变阻器是通过改变连入电路中电阻线的横截面积的大小来改变电阻的B. 长度和横截面积均相同的铜导线和保险丝，在同一温度下，保险丝的电阻大C. 一切导体的电阻都随着温度的升高而增大D. 当导体中电流为零时，导体的电阻也为零【答案】B【解析】【分析】（1）材料、长度、横截面积、温度都影响电阻，而在实际生活中连续改变电阻最方便的办法就是改变长度，所以滑动变阻器是改变连入电路中电阻线的长度来改变电阻的；（2）在长度为1m ，横截面积为1mm2，温度为20℃时，做保险丝的铅锑合金比铜电阻大，即保险丝比铜电阻率大；（3）导体的电阻与温度有关，有的导体电阻随温度升高而增大，有的导体电阻随温度的升高而减小；（4）电阻是导体本身的性质，不受外界电流、电压的影响．【解答】A、滑动变阻器是通过改变连入电路中电阻线的长度来改变电阻的，是长度而不是横截面积，故 A 错误；B、保险丝是根据电流的热效应，当电路中电流过大时熔断自己来保护电路的，这说明保险丝比铜的电阻率大，故 B 正确；C、钨丝、铁丝的电阻随温度的升高而增大，铅芯、玻璃、半导体的电阻随温度的升高而减小，故 C 错误；D、导体的电阻受材料、长度、横截面积、温度影响，不受外界的电流、电压影响，故D 错误．故选B．【点评】（1）当电阻一定时，电流与电压成正比，当电压为0 时，电流也为0，不要误以为电压为0 时，电阻变成0 了；（2）记住影响电阻大小的四个因素．2．在如图所示的四位科学家中，以其名字命名电阻单位的是（）【答案】 B【解析】 【解答】焦耳是能量的单位；欧姆是电阻的单位；瓦特是功率的单位；牛顿是力 的单位； B 符合题意 .故答案为： B.分析】电阻的单位是欧姆3．在如图所示的电路中，电源电压保持不变，电阻 R 1 、R 2 出现故障，闭合电键 S 前后， 只有两个电表的示数不变，则（ ）A. 电压表 V 的示数不变， R 1断路B 电. 压表 V 的示数不变， R 1短路 C. 电流表 A 1的示数不变， R 2 断路 D 电. 流表 A 2的示数不变， R 2短路【答案】 C【解析】 【解答】解：由电路图可知，闭合开关前，只有电阻 R 2 接入电路；开关 S 闭合后，如果电路无故障，两电阻并联，电压表测电源的电压，示数不变；电流表A 2 测干路电 路，电流表 A 1测 R 2支路的电流，则电流表 A 1的示数不变，电流表 A 2的示数变大；若电阻R 1、R 2 出现故障，且只有两个电表的示数不变，则有： A 、电阻 R 1 断路， R 2 正常，闭合开关 S 后，电压表示数不变，电流表 A 1 示数不变，电流表 A 2 示数不变， A 不符合题意；B 、电阻 R 1短路， R 2正常，闭合开关 S 后，造成电源短路，电压表和电流表 A 1无示数，电 流表 A 2示数变大，会烧坏电源和电流表 A 2 ， B 不符合题意；C 、电阻 R 2断路， R 1正常，闭合开关 S 后，电压表示数不变，电流表 A 1无示数、不变，电 流表 A 2示数变大， C 符合题意；D 、电阻 R 2 短路， R 1 正常，闭合开关 S 后，电源短路，三个电表都无示数， D 不符合题 意．故答案为： C ． 【分析】根据电路的并联分析，电压表示数不变，再根据两个电流表会有一个变化，分析 电路的故障的位置 .4．在如图 a 的电路中，当闭合开关后，两个电压表指针偏转均为图R 2 两端的电压分别（ ）b 所示，则电阻 R 1 和故答案为： D.【分析】根据串联电路中电压规律判断电压表选用的量程，并计算各用电器的电压的大 小。

5．如图甲所示，电源电压保持不变，闭合开关 S ，滑动变阻器的滑片 P 从 b 点滑动 a 点的 过程中，两电压表示数随电流表示数变化的图线如图乙所示．下列叙述正确的是（ ） 示数变化的图线 C. 滑片从 b 点滑动 a 点的过程中，电路消耗的总功率最大值为D. 滑片在 a 点时， 内电阻 R 消耗的电能为答案】 C【解析】 【解答】 A 、滑动变器的滑片 P 在 b 点时，电路中的电流最小，此时两个电压表 的示数分别为 12 V 、2 V ，则两个电压表的示数之和为 ；由于电路中滑动 变阻器 R 1、电阻 R 、R 2 是串联，此时电源电压一定大于两个电压表的示数之和 14 V ，A 不 符合题意；B 、滑动变器的滑片 P 从 b 点滑到 a 点的过程中，滑动变阻器连入电路的电阻变小，电路 中的电流变大，根据串联电路的分压原理可知：滑动变阻器两端的电压变小，根据欧姆定 律可知 R 2两端的电压变大；所以图乙中 dc 是表示电压表 V 1 的示数随电流表示数变化的图A. 1.2 V 4.8 V 【答案】 D【解析】 【解答】分析电路图是串联电路， 电路中总电压等于各用电器电压之和的规律， 数，为 6V ， V 2选用 0-3V 读数，为 1.2V ， 符合题意。

D . 4.8 V 1.2 VV 1测量电源电压， V 2 测量 R 2 的电压，根据串联 V 1的示数要大于 V 2 示数，所以选用 0-15V 读 则 R 1 的电压为 6V-1.2V-4.8V ， D 符合题意， ABC 不A. 电源电压为 14V 图B.乙 中 dc 是表示电压表 的示数随电流表C . 1.2 V 6 V B . 6 V 1.2 V线， ec 是表示电压表 V 2 的示数随电流表示数变化的图线， B 不符合题意；C 、从“U -I ”关系图象可以看出，滑片 P 在b 点时电流 I b =1 A ， U 1=12 V 、U 2=2 V ；滑片 P 在a 点时电流 I a =3 A ，U 1′ =6V 、U 2′ =6V ； 根据欧姆定律和串联电路的电压特点可得电源电压：即 ：，解得： R=1 Ω，则 ； 所以电路消粍的总功率最大值，C 符合题意 .D 、滑片在 a 点时， 10 s 内电阻 R 消耗的电能： ，D 不符合题意 .故答案为： C. 【分析】根据电路的连接和滑片移动情况，判断电表的变化，利用电压、电流图像中的数 据计算电阻和电功率 .6．如图所示的电路，电源电压不变，闭合开关 S 后，灯 L 能发光，电流表、电压表均有示）【答案】 A【解析】 【解答】根据电路图，电阻 R 和灯泡串联，电压表测量灯泡的分压，当灯泡不 亮，电压表有示数电流表无示数时，是灯泡断路了， A 符合题意。

故答案为： A.【分析】当电压表有示数，电流表无示数时，是电压表测量的位置断路了。

7．下列关于导体的各选项中，跟导体电阻大小无关的是（） A. 长度 B. 材料 C. 电流 【答案】 C【解析】 【解答】导体电阻大小与导体的材料、长度、横截面积和温度有关，与导体中的 电流、导体两端的电压大小无关， C 符合题意。

故答案为： C 。

分析】结合导体电阻大小的影响因素分析解答8． 如图所示，开关 S 闭合后电灯不亮，为了检查电路故障，用电压表进行测量，发现 U AC =3.0V ， U AB =0V ， U BC =3.0V ．则电路故障可能是（ ）D. 电阻 RD. 横截面积C. 滑动变阻器 R 短路D. 灯 L 短路或滑动变阻器 R 断路 【答案】 D【解析】 【解答】解：串联电路中电灯不亮，则可能是某处断路或电灯短路，用电压表测 检测电路故障，断路位置为电源电压，电路完好的示数为零； 由题意可知， U AC =3.0V ，故 A 点与电源正极相连、 C 点与电源负极相连； U AB =0V ，如果灯泡短路，则 AB 两点间电压为零； U BC =3.0V ，说明 c 点与电源负极相连， B 点通过灯泡、电阻、开关与电源正极相连，故 BC 间发生断路，即变阻器 R 断路；故电路故障为灯 L 短路或滑动变阻器 R 断路．故选 D ． 【分析】在判断故障时，电压表的示数的变化很关键，若电压表有示数，说明电压表与电 源能相通，若无示数，说明电压表与电源不能相通．9．如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显 偏转，该电路故障可能是（ ）A. 电流表断路，并且 L 1、L 2灯丝断了B. 灯泡 L 1 灯丝断了C.灯 泡 L 2断路D. 灯 泡 L 1 短路【答案】 B【解析】 【解答】闭合开关两灯都不亮，原因有两个：断路或短路．已知两灯串联都不 亮，所以不可能是一灯短路，只能是断路． A 、如果电流表短路，两只灯泡 L 1、 L 2 灯丝断 了不能不发光，电压表、电流表无示数．不符合题意； B 、如果灯泡 L 1 灯丝断了，两只灯 泡都不发光，电流表无示数，电压表测量电源电压指针偏转．符合题意；C 、如果灯泡 L 2 灯丝断了，两只灯泡都不发光，电压表、电流表都无示数．不符合题意；D 、如果灯泡 L 1短路不能发光， L 2 能够发光．不符合题意．故答案为： B ． 【分析】用电压表检验电路故障时，将电压表与用电器并联，如果电压表无示数，可能是 并联的用电器短路或其它部分断路；如果电压表有示数且较大（接近电源电压），可能是 并联的用电器断路或其它部分短路 . 10． 下列说法中正确的是A. “光年”是时间单位B 卫. 星通信是利用超声波来传递信息的 C. 超导体在超低温状态下电阻为零 D. 在气体和液体中 ,流速越大的位置压强越 大【答案】 C【解析】 【解答】 A 、光年是光在真空中行走一年的距离，是长度单位，不是时间单位， 故本选项错误．A. 灯 L 断路B. 开关 S 断路B、卫星通信是利用电磁波来传递信息的，故本选项错误．C、当温度降低到一定程度时，某些物质的电阻会变为零，这种物质叫做超导体．正确，D、气体的压强与流速的关系：在气体和液体中，流速越大的位置压强越小．故本选项错误．故选C．【分析】① 光年指的是光在真空中行走一年的距离．②卫星通信：卫星通信是微波通信的手段之一．③超导材料是一种电阻为零的材料．超导体的电阻为0，不会放热，所以电能无法转化为内能．④气体和液体都属于流体，在流体中，流速大的地方压强小，流速小的地方压强大．此题主要是考查学生对光年的认识和了解，以及对超导现象及超导材料的特点和流体压强跟流速关系的认识和了解，属于识记性内容，比较简单．11．小敏为了研究电阻与导体长度的关系，她应选取的电阻丝是（）① 长0.8 米、横截面1 毫米锰铜丝② 长 1.0 米、横截面1 毫米镍铬丝③ 长 1.2 米、横截面1 毫米镍铬丝④ 长 1.0 米、横截面2 毫米锰铜丝A. ②③B①. ③C②. ④D①.④【答案】A【解析】【解答】根据控制变量法的要求，研究电阻与导体长度的关系，应控制电阻丝的横截面积相同，材料相同，长度不同的电阻丝， A 符合题意. 故答案为： A.【分析】导体的电阻与导体的长度、横截面积、材料和温度有关，根据控制变量法分析解答即可.12．如图电路中，电源电压恒定，闭合开关后，将滑动变阻器的滑片向右端移动的过程中，下列说法不正确的是（）A. 电流表示数变小，电压表 V 1 示数变大B.小 灯泡变暗，电压表 V 2示数变大C. 电压表 V 1和电压表 V 2 示数之和不变D.电 路的总功率变小【答案】 A【解析】 【解答】解：由实物电路图可知，滑动变阻器与灯泡串联，电压表V 1 测灯泡两端的电压， V 2 测量滑动变阻器两端的电压，电流表测电路中的电流；A 、将滑动变阻器的滑片向右端移动的过程中，接入电路的电阻变大，电路的总电阻变 电路中的电流变小，即电流表的示数变小；由 U=IR 可知，灯泡两端的电压变小，即电压表 V 1的示数变小， A 符合题意；B 、根据公式 P=I 2R 可知，灯泡消耗的实际功率变小，灯泡变暗；电源电压不变，根据串联 电路电压的规律可知，电压表 V 2示数变大， B 不合题意；C 、电压表 V 1 和电压表 V 2示数之和为电源电压，保持不变， C 不合题意；D 、由 P=UI 可知，此时电路消耗的总功率变小， D 不合题意 . 故答案为： A ．【分析】 A 、首先分析电路图弄清电路的连接方式，根据欧姆定律确定将滑动变阻器的滑 片向右端移动的过程中，电路中电流的变化情况；根据欧姆定律的变形公式U=IR ，确定电 压表示数的变化情况；B 、根据公式 P=I 2R 判断小灯泡的实际功率变化情况；根据串联电路电压的规律分析判断电 压表示数的变化情况；C 、根据串联电路电压的特点进行分析；D 、根据公式 P=UI 分析电路消耗的总功率的变化 .13． 在如图（ a ）所示电路中，当闭合开关后，两个电压表指针偏转均为图（电阻 R 1 和 R 2 两端的电压分别为（ ）A. 4.8V ，1.2VB. 6，V 1.2VC. 1.2，V 6VD. 1.2V ， 4.8V【答案】 A【解析】 【解答】解：由图 a 可知，电阻 R 1与 R 2 串联，电压表 V 1测电源的电压，电压表 V2b ）所示，则测电阻R2 两端电压，∵串联电路中总电压等于各分电压之和，且两电压表指针位置相同，∴电压表V1 示数应大于电压表V2 示数，则电压表V1 量程是0～15V，分度值是0.5V，电压表示数U=6V；电压表V2 量程是0～3V，分度值是0.1V，电压表示数U2=1.2V；∴电阻R1的电压U1=U﹣U2=6V﹣ 1.2V=4.8V．故选A．【分析】由图 a 可知，电阻R1 与R2 串联，电压表V1 测电源的电压，电压表V2 测电阻R2 两端电压，根据串联电路特点确定电压表量程与分度值，读出电压表示数，然后由串联电路特点求出R1 两端的电压．14．如图所示的电路中，将开关S闭合，灯L1和灯L2 均发光，下列说法中正确的是（）A. 灯L1和灯L2串联B灯. L1 和灯L2两端的电压一定相等C. 通过灯L1的电流与通过灯L2的电流一定相等D. 通过灯L1 的电流与通过电源的电流一定相等【答案】B【解析】【解答】解：A、开关闭合后，电路中有两条并列的电流路径，所以灯L1 和灯L2并联， A 不符合题意；B、两灯并联，由并联电路的电压特点可知，两灯两端的电压一定相等， B 符合题意；C、当两灯泡的规格不相同时，通过灯L1 和灯L2 的电流一定不相等，当两灯泡的规格相同时，通过灯L1和灯L2 的电流一定相等，C不符合题意；D、通过电源的电流是干路电流，由于干路电流等于各支路电流之和，所以通过灯L1 的电流一定小于通过电源的电流， D 不符合题意。
