最新九年级物理电压 电阻常见题型及答题技巧及练习题(含答案)

九年级物理电压电阻试题(有答案和解析)及解析一、电压电阻选择题1．电路和水路有许多相似之处。

下列与如图中抽水机作用相似的电路元件是（）A. 用电器B. 电源C. 电键D. 导线【答案】B【解析】【解答】电路类比水路，电源与抽水机作用相似，用电器与水轮机作用相似，开关与阀门作用相似，导线与管道作用相似，B符合题意，ACD不符合题意．故答案为：B.【分析】电源是提供电能的装置.2．如图所示是一种自动测定油箱内油面高度的装置，电阻R与金属滑片P构成一个滑动变阻器，金属滑片P是杠杆的一端．下列说法正确的是：（）A. 该电路中油量表既可以用电流表也可以用电压表改装B. 油面升高，滑动变阻器接入电路中的电阻减小C. R0和R在电路中是并联的D. 电路中的电流越小，油量表指示油面的高度值越大【答案】D【解析】【解答】A. 油量表和滑动变阻器是并联的，油量表是电压表。

A不符合题意。

B. 油面越高，浮子上升，滑片上移，滑动变阻器连入电路的电阻越大，电流越小。

B不符合题意。

C. R0和R在电路中是串联的。

C不符合题意。

D. 串联电路中电阻起分担电压的作用，电阻越大，分担的电压越大，油量表的示数越大，但是电流越小。

所以电路中的电流越小，油量表指示油面的高度值越大。

D符合题意。

故答案为：D.【分析】根据油面的升降分析滑动变阻器电阻的变化，从而推出电表的变化.3．超导现象是20世纪的重大发现之一，科学家发现某些物质在温度很低时，如铅在﹣265.95℃以下，电阻就变成零．若常温下超导体研制成功，则超导体适合做（）A. 保险丝B. 输电线C. 滑动变阻器的线圈D. 电炉丝【答案】B【解析】【解答】解：A、保险丝的作用，是当电流过大时，自动熔断来保护电路．B、用超导体做输电线，可以有效地减小电能的损耗．C、线圈的电阻较大，通过滑片位置的改变可以进行调节．D、电炉丝需要电阻较大的材料，才能发出较多的热量．故选B．【分析】由于超导体的电阻为0，则没有内能的产生，不会放热．根据这一特点，分析选项．4．能源、信息和材料是现代社会发展的三大支柱，关于它们下列说法正确的是（）A. 太阳能、风能、天然气是可再生能源B. 光纤通讯主要利用电信号传递信息C. 超导体材料可以应用于任何电器并使其效率提高D. 大亚湾核电站利用核裂变释放的能量来发电【答案】 D【解析】【解答】A、太阳能、风能是可再生能源，天然气是不可再生能源，A不符合题意；B、光纤通讯主要利用激光信号传递信息，B不符合题意；C、“超导材料”由于没有电阻，不能用于电能转化为内能的电器，例如电饭锅、电水壶等，C不符合题意；D、由于裂变是可控的，所以大亚湾核电站利用核裂变释放的能量来发电的，D符合题意。

第十六章电压电阻16.1电压 (1)16.2串并联电路中电压的规律 (5)16.3E巨阻 (8)16.4变阻器 (11)16.1电压知识点提炼1.什么是电压（1）电压作用是使电路中的自由电荷做定向移动,形成电流；电源是提供电压的装置。

（2）电路中获得持续电流的条件：①电路中有电源（或电路两端有电压）;②电路是迪路。

注：说电压时，要说“某电路或AB”两端的电压（如图（1）所示，1、2两端电压或者2、3两端电压）；说电流时，要说通过“某电阻、某支路或某元件（如图（1）,通过电池的电流或者通过电阻R：的电流）”的电流。

2.电压的单位：在国际单位制中，电压单位是伏建（简称为伏，符号是y）；电压常用单位还有：壬优（kV）,耋伏（mV）、微伏（nV）。

换算关系：lkV=1000V, lV=1000mV, lmV=1000 uV o（2）生活中常见电压值：一节干电池一节蓄电池家庭用电电压缴v,安全电压不高于36Vo图（1）常见电路图（2）电流表图（3）电压表3,电压测量（如图（3）所示）：（1）测量仪器：电压表，符号是出;（2）读数时，看清接线柱上标的量程（3V、15V两个量程）、分度值（3V量程分度值是0.IV, 15V路程分度值是0. 5V）；（3）使用规则：①电压表要北联在电路中：②电流从电压表的“亚接线柱”流入，“幺接线柱”流出，否则指针会反偏。

③被测电压丕要超过电压表的最大量程。

注意：①被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯，甚至烧如电压表。

②选择量程：实验室用电压表有西个量程，0〜3V和0~15V0测量时，先选大量程，若被测电压在3V〜15V即可测量：若被测电压小于3V则换用小的量程，若被测电压大于15V 则换用更大量程的电压表。

4.电流表、电压表的比较：见表（1）。

表（1）电流表与电压表比较5.利用电流表、电压表判断电路故障:（1）电流表示数正常而电压表无示数，则故障原因可能是：①电压表损坏；②电压表接触不良：③与电压表并联的用电器短路。

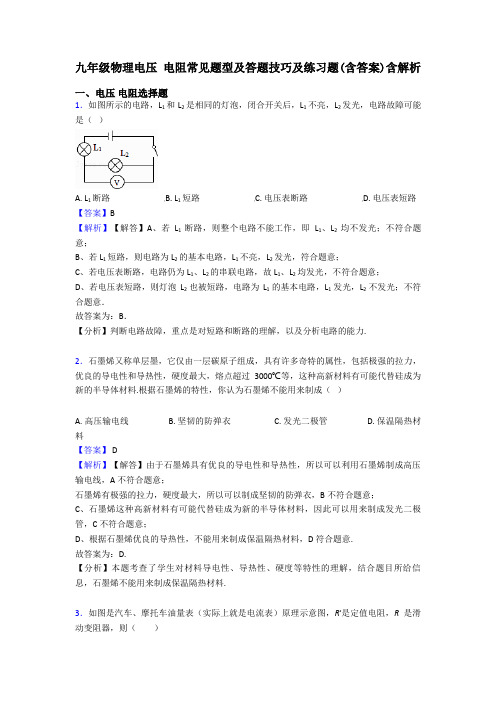

九年级物理电压电阻常见题型及答题技巧及练习题(含答案)含解析一、电压电阻选择题1．如图所示的电路，L1和L2是相同的灯泡，闭合开关后，L1不亮，L2发光，电路故障可能是（）A. L1断路B. L1短路C. 电压表断路D. 电压表短路【答案】B【解析】【解答】A、若L1断路，则整个电路不能工作，即L1、L2均不发光；不符合题意；B、若L1短路，则电路为L2的基本电路，L1不亮，L2发光，符合题意；C、若电压表断路，电路仍为L1、L2的串联电路，故L1、L2均发光，不符合题意；D、若电压表短路，则灯泡L2也被短路，电路为L1的基本电路，L1发光，L2不发光；不符合题意．故答案为：B．【分析】判断电路故障，重点是对短路和断路的理解，以及分析电路的能力.2．石墨烯又称单层墨，它仅由一层碳原子组成，具有许多奇特的属性，包括极强的拉力，优良的导电性和导热性，硬度最大，熔点超过3000℃等，这种高新材料有可能代替硅成为新的半导体材料.根据石墨烯的特性，你认为石墨烯不能用来制成（）A. 高压输电线B. 坚韧的防弹衣C. 发光二极管D. 保温隔热材料【答案】 D【解析】【解答】由于石墨烯具有优良的导电性和导热性，所以可以利用石墨烯制成高压输电线，A不符合题意；石墨烯有极强的拉力，硬度最大，所以可以制成坚韧的防弹衣，B不符合题意；C、石墨烯这种高新材料有可能代替硅成为新的半导体材料，因此可以用来制成发光二极管，C不符合题意；D、根据石墨烯优良的导热性，不能用来制成保温隔热材料，D符合题意.故答案为：D.【分析】本题考查了学生对材料导电性、导热性、硬度等特性的理解，结合题目所给信息，石墨烯不能用来制成保温隔热材料.3．如图是汽车、摩托车油量表（实际上就是电流表）原理示意图，R′是定值电阻，R是滑动变阻器，则（）A. 向油箱里加油时，电流表示数变大B. 燃油消耗下降时，电流表示数变大C. 燃油全部耗尽时，电流表将被烧坏D. 油箱加油过满时，电流表将被烧坏【答案】A【解析】【分析】已知定值电阻和滑动变阻器串联，电流表测量的是电路中的电流，浮子和滑片相连，根据杠杆的原理，浮子上浮时，滑片向下移动，滑动变阻器接入电路的电阻减小，根据公式I=可知，电路中的电流变化．当浮子下浮时，滑片向上移动，滑动变阻器接入电路的电阻增大，根据公式I=可知，电路中的电流变化．【解答】向油箱里加油时，浮子上浮，滑片向下移动，滑动变阻器接入电路的电阻减小，根据公式I=可知，电路中电流增大，电流表示数变大，A正确．燃油消耗下降时，浮子下浮，滑片向上移动，滑动变阻器接入电路的电阻增大，根据公式I=可知，电路中电流变小，电流表示数变小，B错误．燃油全部耗尽时，滑动变阻器接入电路的电阻最大，根据公式I=可知，电路中电流最小，电流表示数最小，C错误．油箱加油过满时，滑动变阻器接入电路的电阻最小，根据公式I=可知，电路中电流最大，电流表示数最大，但还有保护电阻，不至于烧坏电流表，故D错误．故选A．【点评】本题考查欧姆定律的应用和滑动变阻器以及杠杆的应用，关键是能正确分析电路的组成，以及滑片移动时引起的电路中电流的变化情况．这是本题的重点也是难点．4．如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向左移动，在此过程中（）A. 电压表V1示数变小，电压表V2示数变大B. 电流表A示数变小，电压表V1示数不变C. 电流表A示数不变，灯泡L亮度变亮D. 电压表V1示数不变，灯泡L亮度变暗【答案】A【解析】【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测滑动变阻器两端的电压，电流表测量电路中的电流；将滑动变阻器R的滑片P向左移动时，接入电路中的电阻变大，电路中的总电阻变大，∵I= ，∴电路中的电流变小，即电流表的示数变小，∵U=IR，∴灯泡两端的电压变小，即V1的示数变小，∵串联电路中总电压等于各分电压之和，且电源电压保持不变，∴滑动变阻器两端的电压变大，即电压表V2的示数变大，∵P=UI，且灯泡的亮暗取决于实际功率的大小，∴灯泡的实际功率变小，灯泡变暗．故选A．【分析】由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测滑动变阻器两端的电压，电流表测量电路中的电流；根据滑片的移动确定接入电路中电阻的变化，电路总电阻的变化，根据欧姆定律确定电路中电流的变化和灯泡两端的电压变化，根据串联电路的电压特点确定滑动变阻器两端的电压变化，再根据P=UI确定灯泡实际功率的变化，进一步根据灯泡的亮暗取决于实际功率的大小确定灯泡亮暗的变化．5．如图所示，闭合开关S，电路正常工作。

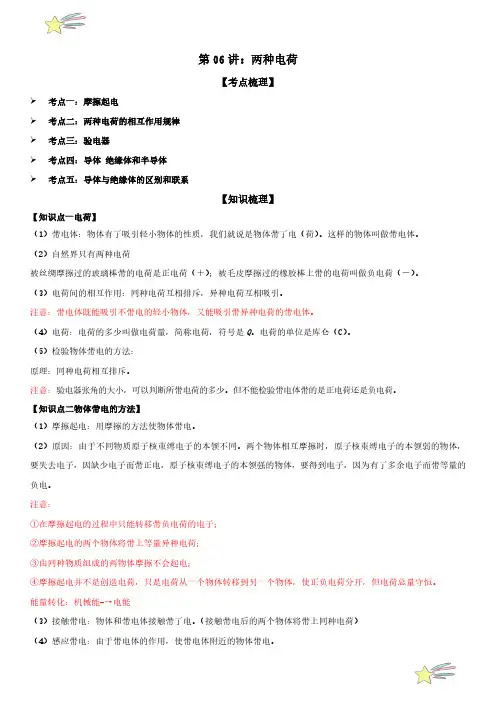

第06讲：两种电荷【考点梳理】➢考点一：摩擦起电➢考点二：两种电荷的相互作用规律➢考点三：验电器➢考点四：导体绝缘体和半导体➢考点五：导体与绝缘体的区别和联系【知识梳理】【知识点一电荷】（1）带电体：物体有了吸引轻小物体的性质，我们就说是物体带了电（荷）。

这样的物体叫做带电体。

（2）自然界只有两种电荷被丝绸摩擦过的玻璃棒带的电荷是正电荷（＋）；被毛皮摩擦过的橡胶棒上带的电荷叫做负电荷（－）。

（3）电荷间的相互作用：同种电荷互相排斥，异种电荷互相吸引。

注意：带电体既能吸引不带电的轻小物体，又能吸引带异种电荷的带电体。

（4）电荷：电荷的多少叫做电荷量，简称电荷，符号是Q。

电荷的单位是库仑（C）。

（5）检验物体带电的方法：原理：同种电荷相互排斥。

注意：验电器张角的大小，可以判断所带电荷的多少。

但不能检验带电体带的是正电荷还是负电荷。

【知识点二物体带电的方法】（1）摩擦起电：用摩擦的方法使物体带电。

（2）原因：由于不同物质原子核束缚电子的本领不同。

两个物体相互摩擦时，原子核束缚电子的本领弱的物体，要失去电子，因缺少电子而带正电，原子核束缚电子的本领强的物体，要得到电子，因为有了多余电子而带等量的负电。

注意：①在摩擦起电的过程中只能转移带负电荷的电子；②摩擦起电的两个物体将带上等量异种电荷；③由同种物质组成的两物体摩擦不会起电；④摩擦起电并不是创造电荷，只是电荷从一个物体转移到另一个物体，使正负电荷分开，但电荷总量守恒。

能量转化：机械能-→电能（3）接触带电：物体和带电体接触带了电。

（接触带电后的两个物体将带上同种电荷）（4）感应带电：由于带电体的作用，使带电体附近的物体带电。

（5）中和：放在一起的等量异种电荷完全抵消的现象。

如果物体所带正、负电量不等，也会发生中和现象。

这时，带电量多的物体先用部分电荷和带电量少的物体中和，剩余的电荷可使两物体带同种电荷。

中和不是意味着等量正负电荷被消灭，实际上电荷总量保持不变，只是等量的正负电荷使物体整体显不出电性。

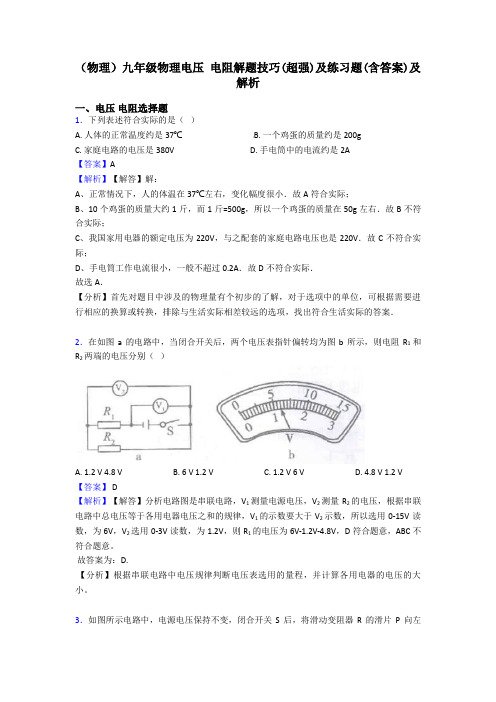

（物理）九年级物理电压电阻解题技巧(超强)及练习题(含答案)及解析一、电压电阻选择题1．下列表述符合实际的是（）A. 人体的正常温度约是37℃B. 一个鸡蛋的质量约是200gC. 家庭电路的电压是380VD. 手电筒中的电流约是2A【答案】A【解析】【解答】解：A、正常情况下，人的体温在37℃左右，变化幅度很小．故A符合实际；B、10个鸡蛋的质量大约1斤，而1斤=500g，所以一个鸡蛋的质量在50g左右．故B不符合实际；C、我国家用电器的额定电压为220V，与之配套的家庭电路电压也是220V．故C不符合实际；D、手电筒工作电流很小，一般不超过0.2A．故D不符合实际．故选A．【分析】首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．2．在如图a的电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电阻R1和R2两端的电压分别（）A. 1.2 V 4.8 VB. 6 V 1.2 VC. 1.2 V 6 VD. 4.8 V 1.2 V【答案】 D【解析】【解答】分析电路图是串联电路，V1测量电源电压，V2测量R2的电压，根据串联电路中总电压等于各用电器电压之和的规律，V1的示数要大于V2示数，所以选用0-15V读数，为6V，V2选用0-3V读数，为1.2V，则R1的电压为6V-1.2V-4.8V，D符合题意，ABC不符合题意。

故答案为：D.【分析】根据串联电路中电压规律判断电压表选用的量程，并计算各用电器的电压的大小。

3．如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向左移动，在此过程中（）A. 电压表V1示数变小，电压表V2示数变大B. 电流表A示数变小，电压表V1示数不变C. 电流表A示数不变，灯泡L亮度变亮D. 电压表V1示数不变，灯泡L亮度变暗【答案】A【解析】【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测滑动变阻器两端的电压，电流表测量电路中的电流；将滑动变阻器R的滑片P向左移动时，接入电路中的电阻变大，电路中的总电阻变大，∵I= ，∴电路中的电流变小，即电流表的示数变小，∵U=IR，∴灯泡两端的电压变小，即V1的示数变小，∵串联电路中总电压等于各分电压之和，且电源电压保持不变，∴滑动变阻器两端的电压变大，即电压表V2的示数变大，∵P=UI，且灯泡的亮暗取决于实际功率的大小，∴灯泡的实际功率变小，灯泡变暗．故选A．【分析】由电路图可知，灯泡与滑动变阻器串联，电压表V1测灯泡两端的电压，电压表V2测滑动变阻器两端的电压，电流表测量电路中的电流；根据滑片的移动确定接入电路中电阻的变化，电路总电阻的变化，根据欧姆定律确定电路中电流的变化和灯泡两端的电压变化，根据串联电路的电压特点确定滑动变阻器两端的电压变化，再根据P=UI确定灯泡实际功率的变化，进一步根据灯泡的亮暗取决于实际功率的大小确定灯泡亮暗的变化．4．由欧姆定律公式I= 变形得R= ，结合所学电学知识，判断下列说法正确的是（）A. 导体的电阻跟通过导体的电流成反比B. 如果导体被拉长，则其电阻将变小C. 如果通过导体的电流变小，导体的电阻将变大D. 导体两端电压增大时，电流也增大，但其比值不变【答案】D【解析】【解答】解：AC、电阻是导体本身的一种性质，与通过导体的电流没有关系，故AC错误； B、导体电阻的影响因素：导体的长度、横截面积、材料．如果导体被拉长，其长度变长，横截面积变小，则其电阻将变大，故B错误；D、导体电阻可由导体两端的电压值与流过导体的电流值的比值求得，但是导体电阻与流过的电流和两端的电压无关．当导体两端电压增大时，电流也增大，但其比值不变，故D正确．故选D．【分析】导体电阻可由导体两端的电压值与流过导体的电流值的比值求得，但是导体电阻是导体本身的一种性质，与流过的电流和两端的电压无关．导体的电阻与导体的材料、长度、横截面积等有关．5．如图所示，开关S闭合后电灯不亮，为了检查电路故障，用电压表进行测量，发现U AC=3.0V，U AB=0V，U BC=3.0V．则电路故障可能是（）A. 灯 L 断路B. 开关S 断路C. 滑动变阻器R短路D. 灯L短路或滑动变阻器R 断路【答案】D【解析】【解答】解：串联电路中电灯不亮，则可能是某处断路或电灯短路，用电压表测检测电路故障，断路位置为电源电压，电路完好的示数为零；由题意可知，U AC=3.0V，故A点与电源正极相连、C点与电源负极相连；U AB=0V，如果灯泡短路，则AB两点间电压为零；U BC=3.0V，说明c点与电源负极相连，B点通过灯泡、电阻、开关与电源正极相连，故BC 间发生断路，即变阻器R断路；故电路故障为灯L短路或滑动变阻器R断路．故选D．【分析】在判断故障时，电压表的示数的变化很关键，若电压表有示数，说明电压表与电源能相通，若无示数，说明电压表与电源不能相通．6．小明同学在“探究串联电路电压规律”的实验中，按如图所示的电路图连接实物，闭合开关，发现灯L1和L2都不亮，排除接触不良的因素后，小明用电压表逐一与元件并联，以查找故障。

人教版2023初中物理九年级物理全册第十六章电压电阻题型总结及解题方法单选题1、某兴趣小组用一根电阻为R的镍铭合金电阻自制了一台电烘箱，下列说法正确的是（）A．由公式R=UI得知，R与U成正比，与I成反比B．电阻丝中的电流是正电荷定向移动形成的C．换档减小接入电路的电阻丝长度，电烘箱的功率减小D．电烘箱工作时是将电能转化为内能答案：DA．电阻与材料、长度、横截面积、温度有关，与电压和电流无关，故A错误；B．电阻丝是金属制成的，金属靠自由电子导电，电阻丝中原子核带正电，电子带负电，电流是电子的定向移动形成的，即负电荷定向移动形成的，故B错误；C．电阻大小与长度有关，其他因素相同时，长度越长电阻越大，换档减小接入电路的电阻丝长度，即电阻减小，根据P=U2 R电烘箱的功率增大，故C错误；D．电烘箱消耗电能，产生内能，因此工作时是将电能转化为内能，故D正确。

故选D。

2、如图所示，电源电压为3V且恒定不变，当开关S闭合后，滑动变阻器的滑片P从a端滑向b端的过程中，三只电压表的示数变化的数值分别为ΔU1、ΔU2、ΔU3，下列可能出现的情况是（）A．ΔU1=3V、ΔU2=2V、ΔU3=1V B．ΔU1=0V、ΔU2=1V、ΔU3=1VC．ΔU1=0V、ΔU2=1V、ΔU3=2V D．ΔU1=3V、ΔU2=1V、ΔU3=1V答案：BAD．由电路图可知，灯泡与滑动变阻器串联，电压表V1测电源的电压，电压表V2测滑动变阻器两端的电压，电压表V3测灯泡两端的电压。

因电源的电压不变，所以，滑动变阻器的滑片P从a端滑向b端的过程中，电压表V1示数变化的ΔU1=0V，故AD不符合题意；BC．设电源电压为U，因串联电路中总电压等于各分电压之和，滑动变阻器的滑片P在a端时电压表V2的示数为U2=U-U3滑片P在b端时电压表V2的示数为U2′=U-U3′两式相减得ΔU2=U2−U2′=(U−U3)−(U−U3′)=U3′−U3=ΔU3即ΔU2=ΔU3故A不符合题意，B符合题意。

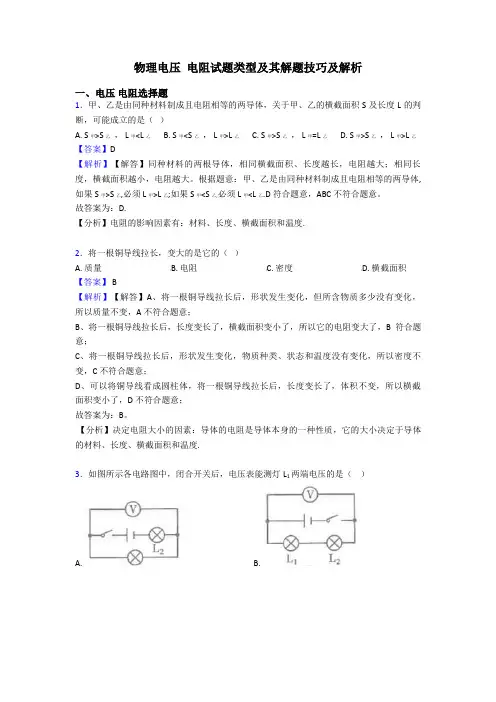

物理电压电阻试题类型及其解题技巧及解析一、电压电阻选择题1．甲、乙是由同种材料制成且电阻相等的两导体，关于甲、乙的横截面积S及长度L的判断，可能成立的是（）A. S甲>S乙， L甲<L乙B. S甲<S乙， L甲>L乙C. S甲>S乙， L甲=L乙D. S甲>S乙， L甲>L乙【答案】D【解析】【解答】同种材料的两根导体，相同横截面积、长度越长，电阻越大；相同长度，横截面积越小，电阻越大。

根据题意：甲、乙是由同种材料制成且电阻相等的两导体,如果S甲>S乙,必须L甲>L乙;如果S甲<S乙,必须L甲<L乙.D符合题意，ABC不符合题意。

故答案为：D.【分析】电阻的影响因素有：材料、长度、横截面积和温度.2．将一根铜导线拉长，变大的是它的（）A. 质量B. 电阻C. 密度D. 横截面积【答案】 B【解析】【解答】A、将一根铜导线拉长后，形状发生变化，但所含物质多少没有变化，所以质量不变，A不符合题意；B、将一根铜导线拉长后，长度变长了，横截面积变小了，所以它的电阻变大了，B符合题意；C、将一根铜导线拉长后，形状发生变化，物质种类、状态和温度没有变化，所以密度不变，C不符合题意；D、可以将铜导线看成圆柱体，将一根铜导线拉长后，长度变长了，体积不变，所以横截面积变小了，D不符合题意；故答案为：B。

【分析】决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度.3．如图所示各电路图中，闭合开关后，电压表能测灯L1两端电压的是（）A. B.C. D.【答案】 A【解析】【解答】A.电压表和灯泡L1并联，测量L1的电压，A符合题意；B.电压表和电源并联，测量电源电压，B不符合题意；C.当开关断开时，电压表串联，能测量电源电压，开关闭合测量开关处的电压，C不符合题意；D.电压表和灯泡L2并联，测量L2的电压，D不符合题意。

简单1、下列单位中，不是电阻单位的是（）A．ΩB．V C．kΩD．MΩ【分析】据课本的基本知识可知，电阻的单位有Ω、kΩ、MΩ，据此分析即可判断．【解答】据课本知识可知，电阻的单位有Ω、kΩ、MΩ，故ACD是电阻的单位但不符合题意；而V是电压的单位，故B符合题意．故选B．2、有两段导体1和2，在相同的电压下，通过导体1的电流较大，通过导体2的电流较小，哪段导体的电阻大？（）A．导体1的电阻大B．导体2的电阻大C．两段导体的电阻一样大D．无法判断3、一只灯泡，不发光时电阻是R1，把它接在家庭电路上正常发光时电阻是R2，则（）A．R1＞R2B．R1＝R2C．R1＜R2D．不能确定【分析】考查影响电阻大小的因素，在导体材料、长度、横截面积不变时，导体温度改变，其电阻值也会改变，且导体电阻随温度升高而变大．【解答】灯泡灯丝的材料、长度、横截面积不变，其在不工作时，灯丝的温度较低，即电阻较小；当在正常发光时，灯丝的温度很高，即其电阻变大．故选C．4、将一段金属丝拉长之后，下列哪个物理量会发生变化（）A．比热容B．密度C．熔点D．电阻【分析】比热容和密度都是物质的特性，不随物质的形状而改变．金属丝的熔点不随物质的形状而改变．影响电阻的因素有：材料、长度、横截面积和温度有关．【解答】将一段金属丝拉长之后只是形状面改变．比热容和密度都是物质的特性，不随物质的形状而改变．故AB错误．金属丝的熔点不随物质的形状而改变．故C错误．将一段金属丝拉长之后长度变长了，横截面积变小，所以电阻变大了．故D正确．故选D．5、在“探究影响导体电阻大小的因素”的活动中，小明发现实验器材中金属丝只有一根，其他器材足够，下面实验探究活动中他不可能完成的是（）A．探究导体电阻与长度的关系B．探究导体电阻与横截面积的关系C．探究导体电阻与材料的关系D．探究导体电阻与温度的关系【分析】导体的电阻是本身的属性，它跟导体的长度、横截面积和材料有关，当探究影响导体电阻大小的因素时，应控制其它的因素不变，只改变该因素看电阻如何变化就可以．【解答】A、当探究导体电阻与长度的关系时，可控制横截面积和材料不变，改变导体的长度，能够完成，不符合题意；B、当探究导体电阻与横截面积的关系时，可控制长度和材料不变，改变导体的横截面积，能够完成，不符合题意；C、当探究导体电阻与材料的关系时，可控制长度和横截面积不变，因为只有一个金属丝，所以无法改变材料，不能够完成，符合题意；D、探究导体电阻与温度的关系，可控制长度、材料和横截面积不变，改变温度，能够完成，不符合题意；故选C．6、在温度一定时，比较两根铜导线的电阻的大小，下列说法中正确的是（）A．长导线的电阻大B．细导线的电阻大C．长度相同，粗导线的电阻大D．粗细相同，长导线的电阻大【分析】导体电阻的大小由温度、材料、长度和横截面积三方面因素共同决定．所以在比较两根导线电阻大小关系时，一定要在其他三个因素都相同的情况下，通过比较其中的某一个因素，才能比较出两根电阻的大小关系，否则是很难比较出来的．【解答】AB、电阻的大小不仅跟导体的材料有关，还跟材料的长度和横截面积大小有关，所以选项A、B都不正确；C、在长度和材料相同时，导体的横截面积越小，即导线越细，电阻越大，故C选项错误；D、在横截面积和材料相同，长的铜丝电阻大，故D正确．故选D．7、（1）在探究“导体的电阻跟哪些因素有关”的问题时，老师引导同学们作了如下的猜想：猜想示例：导体的电阻可能与导体的横截面积有关．请你独立猜想：导体的电阻可能跟_________有关；导体的电阻还可能跟_________有关．（2）如图是他们进行实验探究时的器材，实验板上固定了四根金属导线，a、b、c三根的长度均为1m，d的长度为0.5m；a、b、d的横截面积相同，材料不同；a、c、d的材料相同，但c的横截面积大于a．在探究电阻跟横截面积的关系时，可依次把M、N跟_________、_________的两端连接，闭合开关，记下电流表示数，分析比较这两根金属丝电阻的大小．若还要探究电阻跟材料的关系时，可依次把M、N跟_________、_________的两端连接．（3）依次把M、N跟a、d的两端连接，闭合开关，记下电流表示数，分析比较a、d两根金属丝的电阻大小，可探究电阻跟_________ 的关系，结论是：_________．【分析】（1）电阻的大小在不考虑温度的前提下，有三个决定因素：材料、长度、横截面积．因此要研究电阻的大小与每一个因素的具体关系时，要用到控制变量法．即研究电阻的大小与哪个因素有关，就要让这个因素变化，其余的因素都相同，去做对比实验．根据这个思路可以解决此题．（2）通过两导线的异同点，结合控制变量法的思路可以确定探究的是电阻与哪个因素的关系．结论的得出要从条件中挖掘出电阻的不同是由哪个不同的条件引起的．【解答】（1）影响电阻大小的因素有：导体的材料、长度、温度和横截面积．故其影响因素除题目中所提的信息外，还与导体的长度、材料有关；（2）①要研究电阻跟横截面积的关系，必须选取材料、长度都相同，横截面积不同的两根导线，a、c材料相同且长度相同，横截面积不同，所以应选择a、c；②要研究电阻跟材料的关系，必须选取横截面积、长度都相同，材料不同的两根导线，a、b横截面积、长度相同，材料不同，所以应选择a、b．（3）比较a、d两导线的异同点，可以发现，两者的材料、横截面积相同，而长度不同，由此可知探究的是电阻与导体长度的关系．结论为：在其他条件相同的情况下，长度越长，电阻越大．故答案为：（1）长度；材料；（2）a、c；a、b；（3）长度；在其他条件相同的情况下，长度越长，电阻越大．简单1. 关于导体的电阻，下列说法正确的是（）A．加在导体两端的电压越大，导体的电阻就越大B．通过导体的电流为零时，导体没有电阻C．通过导体的电流越大，导体的电阻越小D．导体电阻的大小决定于导体的材料、长度、横截面积，还和温度有关【分析】导体的电阻大小的影响因素：长度、横截面积、材料．跟电压、电流都无关．可见导体的电阻是导体的一种性质，反映了导体对电流的阻碍作用大小．【解答】A、加在导体两端的电压越大，通过的电流越大，导体的电阻不变．此选项错误；B、通过导体的电流为零时，导体电阻仍然存在．此选项错误；C、通过导体的电流越大，说明两端电压越大，导体的电阻不变．此选项错误；D、电阻是导体的一种性质，决定于导体的材料、长度、横截面积，还和温度有关．此选项正确．故选：D．2. 横截面积相同、电阻也相等的铝导线和镍铬合金导线，导线较长的是（）A．铝导线B．镍铬合金导线C．两条导线一样长D．以上情况都可能【分析】掌握影响电阻大小的因素：材料、长度、横截面积和温度；在其他条件相同时，镍铬合金线的电阻会大于铝导线的电阻，即镍铬合金的电阻率大于铝的电阻率．【解答】长度相同、横截面积相同的铝导线的电阻小于镍铬合金线的电阻，铝导线和镍铬合金导线的横截面积相同，电阻相同，则铝导线较长，所以BCD错误，A正确．故选A．3. 有A，B，C，D四根导线，其中A，B，C三根是铜导线，D是镍铬合金线，A和B两根导线的粗细相同，A比B短，B和C两根导线的长度一样，B比C粗，C和D的长短和粗细都相同，则这四根导线按其电阻大小的顺序排列应是（）A．R A＞R B＞R C＞R D B．R D＞R C＞R B＞R AC．R D＞R A＞R B＞R C D．R C＞R B＞R A＞R D【分析】电阻是导体自身的一种特性，它由导体的材料、长度和横截面积决定．比较电阻大小与长度的关系时，就得在另外两个因素相同的条件下来进行．同样比较电阻大小与粗细或材料关系时，也要求另外两个因素相同．【解答】A，B都是铜导线，A和B两根导线的粗细相同，材料相同，横截面积相同，但A比B短，由于导体的电阻与长度成正比，所以B的电阻大于A的电阻．B、C都是铜导线，B和C两根导线的长度一样，材料相同，长度相同，但B比C粗，由于导体的电阻与横截面积成反比，所以B的电阻小于C的电阻．C是铜导线，D是镍铬合金，C和D的长短和粗细都相同，即长度、横截面积都相同，但材料不同，由于镍铬合金的电阻率大于铜的电阻率，所以在长度和横截面积都相同的情况下，C的电阻小于D的电阻．由此可得：R D＞R C＞R B＞R A．选B．4. 电热毯内的电阻丝断了，如果将电阻丝的两个断头接上后继续使用，电热毯的接头处很容易被烧焦，这样做很不安全，接头处的电阻常称为“接触电阻”．下列关于“接触电阻”的判断正确的是（）A．接触电阻较大，它与电阻丝的其他部分串联B．接触电阻较大，它与电阻丝的其他部分并联C．接触电阻较小，它与电阻丝的其他部分串联D．接触电阻较小，它与电阻丝的其他部分并联【分析】解答本题的关键就是理解接头处被烧焦的原因是温度过高造成的，而温度过高是因为热量多．【解答】电热毯内的电阻丝断了，将电阻丝的两个断头接上后，接头处是两根导线相连，由于接触的部位很少，很细，电阻就较大，它与电阻丝的其他部分串联．根据焦耳定律公式Q＝I2Rt知，在电流、通电时间相同的情况下，电阻越大，产生的热量越多，温度越高，因此接头处烧焦就是因为电阻过大造成的．故选A．5. 关于影响导体电阻大小的因素说法正确的是（）A．导体电阻大小取决于通过它电流的大小，电流越小的导体电阻越大B．导体电阻大小取决于加在它两端电压的大小，电压越大的导体电阻越大C．相同材料制成粗细相同的导线，长度越长电阻也越大D．铜导线的电阻一定比铁导线的电阻小【分析】电阻是导体自身的一种特性，它由导体的材料、长度、横截面积和温度决定，与加在导体两端的电压和通过导体的电流大小无关．【解答】A、电阻是导体自身的一种特性，与是否有电流通过无关，故A错误；B、导体的电阻与加在导体两端的电压无关，故B错误；C、粗细相同的两条导线，材料相同，故长导线的电阻较大，故C正确；D、铜导线和铁导线，因在导体的长度和横截面积未知的条件下，无法判断其电阻大小，故D错误．故选C．6. 如图甲中，闭合开关后，给玻璃珠加热到红炽状态，小灯泡______，原因是玻璃变成了_______；在图乙中，闭合开关后，在给钨丝缓慢加热的过程中，小灯泡______，原因是钨丝的温度越高，它的电阻_______．【分析】导线与绝缘体之间没有绝对的界限，当条件变化时，绝缘体可以变成导体；导体的电阻与温度有关，大部分金属的电阻随温度的升高而增大．【解答】在图甲中，把玻璃珠接入电路中，闭合开关，发现小灯泡不发光，说明玻璃珠不容易导电，是绝缘体．当玻璃珠加热到红炽状态时，发现小灯泡发光，说明此时玻璃珠容易导电，成了导体；在图乙中，电阻与导体的温度有关，对于大多数金属导体而言，电阻随温度的升高而增大．所以当用酒精灯对钨丝进行加热时，钨丝的温度越高，电阻越大，此时电路中的电流就会减小，灯泡的亮度就会变暗．故答案为：亮了；导体；变暗；越大．7. 下表乙列出了四种长1m、横截面积为1m㎡的导线在20℃时的电阻值．由表中数据可知，架设输电线，应选择______导线；绕制滑动变阻器，应选用______导线．导线铜钨电阻R/Ω0.017 0.052导线锰铜合金镍铬合金电阻R/Ω0.44 1.1【分析】影响电阻大小的因素：材料、长度、横截面积和温度．【解答】由表中数据可以看出，在长度，长度、横截面积和温度相同的情况下，铜的电阻最小，镍铬合金的电阻最大．若架设输电线，电阻越小越好，故选铜线．若绕制滑动变阻器，电阻大的好，故选镍铬合金丝．故答案为：铜、镍铬合金．难题1. 用同种材料制成的粗细均匀的某段金属导体，对于其电阻大小下列说法正确的是（）A．当导体两端电压和通过导体的电流为零时，导体的电阻为零B．当导体被均匀拉长至原来的二倍时，他的电阻减小为原来的一半C．电阻是导体本身的一种性质，所以温度无论如何变化，电阻也不可能变为零D．电阻是导体本身的一种性质，与电压和电流无关【分析】（1）电阻是导体本身的属性，只与导体的长度，导体的横截面积和导体的材料有关，还与导体的温度有关；与电流、电压的大小无关．（2）在相同温度的条件下，同种材料的导体，相同横截面积、长度越长，电阻越大；相同长度，横截面积越小，电阻越大．【解答】A、电阻是导体本身的属性，与电压和通过导体的电流的大小无关，故A错误；B、当导体被均匀拉长至原来的二倍时，则它的长度增加一倍，横截面积变为原来的二分之一，则电阻增大为原来的四倍，故B错误；C、电阻是导体本身的一种性质，但在一定的温度下，电阻可能变为零，如超导体；故C 错误；D、电阻是导体本身的性质，与电流和电压的大小无关，故D正确．故选D．2. 为维护消费者权益，某技术质量监督部门对市场上的电线产品进行抽查，发现有一个品牌电线中的铜芯直径明显比电线规格上标定的直径要小，引起电阻偏大．从影响导体电阻大小的因素来分析，引起这种电线电阻不符合规格的主要原因是（）A．电线的长度B．电线的横截面积C．电线的材料D．电线的温度【分析】根据影响电阻大小的因素来判断．即影响电阻大小的因素共有：材料、长度、横截面积、温度．【解答】当导体的长度、材料、温度不变时，横截面积越小，电阻越大．本题中的条件即为直径小，电阻大．故选B．3. 下列各电路元件中，阻值最大的是（）A．实验室用的短铜导线B．实验室用的小灯泡C．家用普通白炽灯泡D．试电笔中和氖管串联的电阻【分析】根据影响电阻的因素进行分析，即导体的长度、横截面积和材料．【解答】因为试电笔接触220V的电压时，有电流通过人体，并且人不会感觉到，而其他接入220V的电路中，人会触电，所以试电笔中和氖管串联的电阻阻值最大．故选D．4. 一根粗细均匀的铜导线，电阻为R，如果把它截为长度相同的两段，每段的电阻为R1，则R1______R；如果原来的导线对折拧成一条使用，其电阻为R2，则R2______R．（填“＜”“＞”“＝”）A ．＜，＜B．＜，＞C．＞，＜D．＞，＞【分析】导体的电阻大小与导体的长度、横截面积和材料有关，长度越大、横截面积越小，电阻越大．【解答】一根粗细均匀的铜导线，把它截为长度相同的两段时，导体的材料不变、横截面积不变，但长度变为原来的12倍，所以每一段铜导线的电阻变为为原来的12倍，即R1＝12R，所以，R1＜R；将铜导线沿中点对折后，导体的材料不变，但导体的长度变为原来的一半，根据电阻与长度的关系可知阻值变为原来定的一半，长度变为原来一半的同时，横截面积变为原来的二倍，根据导体电阻与横截面积的关系可知，电阻又变为一半，即R2＝14R，所以，R2＜R．故答案为：＜，＜．故选A．5. 如图是四根高压输电线上的一个装置，利用这个装置将四根导线并联起来，相当于增大了导线的_______，从而减小了导线的_______，以达到减少输电线上电能损失的目的．【分析】将四根导线并列的连接在一起等效成一根导线，相对于其中的任何一根导线，从外形上看，很容易得出其横截面积的变化．根据导体的横截面积与电阻的关系，从而可以确定横截面积的变化造成导体的电阻如何变化．【解答】四根导线并联在一起，等效成一根导线，相对于其中的任何一根导线，其横截面积变大了．导体的电阻大小与导体的横截面积有关，在其他因素不变的情况下，其电阻的大小与导体的横截面积成反比．所以横截面积增大，导体的电阻减小．故答案为：横截面积；电阻．故选C．6. 今年中考，我市实行网上阅卷，要求每份试卷必须贴上条形码，如图所示．条形码扫描装置中有发光二极管、光敏二极管等元件，它们是由______（半导体、超导体）材料构成的．【分析】二极管是由半导体做成的器件，它具有单向导电性．二极管是由P型半导体和N型半导体组成的，这两种半导体相互接触时，其交接区域称为PN结，PN结具有单向导电性．【解答】发光二极管、光敏二极管等元件，它们是由半导体材料构成的．故答案为：半导体．7. 为了研究温度对导体电阻的影响，小翔设计了如图所示的实验电路；用酒精灯对电路中的一段导体加热．观察导体电阻的变化，该实验方案存在缺陷所在或提出改进方案：_______．【分析】电阻起阻碍电流的作用，可通过灯泡的亮度或电流表的示数探究温度对电阻的影响．【解答】根据电路图可知，电路中没有反应电流变化的元件，同时当电路中电流过大时，电源或导线将被烧坏，因此应在电路中串联滑动变阻器和灯泡，或在电路中串联滑动变阻器和电流表．故答案为：在电路中串联滑动变阻器和灯泡（或在电路中串联滑动变阻器和电流表）．8. 在探究影响导体电阻大小的因素时，小明作出了如下猜想：导体的电阻可能与①导体的长度有关、②导体的横截面积有关、③导体的材料有关．实验室提供了4根电阻丝，其规格、材料如下表所示．编号材料长度/m 横截面积/mm2A 镍铬合金0.5 0.5B 镍铬合金 1.0 0.5C 镍铬合金0.5 1.0D 锰铜合金0.5 0.5（1）按照图1所示“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上不同的导体，则通过观察_______来比较导体电阻的大小．（2）为了验证上述猜想①，应该选用编号_______两根电阻丝分别接入电路进行实验．（3）分别将A和D两电阻丝接入图1电路中M、N两点间，电流表示数不相同，由此，初步得到的结论是：当长度和横截面积相同时，导体电阻跟_______有关．（4）要进一步研究导体材料的导电性能，就需要测量导体的电阻，小明的实验方案和操作过程均正确，两表的连接和示数如图2所示．但通过观察发现电流表指针偏转过小，这样会导致实验误差_______，解决这一问题的措施是________．【分析】（1）电流表串联在电路中，电源电压一定，导体电阻越大，电路电流越小，导体电阻越小，电路电流越大，可以通过电流表示数大小判断导体电阻大小．（2）（3）根据控制变量法的要求，根据实验目的或实验现象分析答题；（4）用电流表测电路电流时，要选择合适的量程，量程过大，会使读数误差增大．【解答】（1）在M、N之间分别接上不同的导体，则通过观察电流表示数来比较导体电阻的大小．（2）要验证猜想①：导体的电阻可能与导体的长度有关，应控制导体材料与横截面积相同而长度不同，由表中数据可知，应选编号为A、B的两根电阻丝进行实验．（3）由表中数据可知，A、D两电阻丝的长度、横截面积相同而材料不同，将A和D两电阻丝接入图1电路中M、N两点间，电流表示数不相同，由此可知：当长度和横截面积相同时，导体电阻跟材料有关．（4）由图2所示电流表可知，电流表指针偏转过小，电流表读数误差较大，会增大实验误差，使实验误差偏大；电流表换用小量程，可以减小读数误差，从而减小实验误差．故答案为：（1）电流表示数；（2）A、B；（3）导体的材料；（4）偏大；电流表改用小量程．9. 如图所示为“探究影响导体电阻大小的因素”的实验电路图，A、B之间接电阻．（1）本实验通过观察_______比较电阻的大小．（2）小明发现手边只有一根较长的电阻丝，他可以探究导体的电阻是否与导体的________和________有关．【分析】（1）在电源电压不变的情况下，根据欧姆定律UIR可知，电流越小，也就说明电阻越大．而在灯泡的电阻一定时，根据电功率的计算公式P＝I2R，电流越小，灯泡就越暗．（2）导体的电阻是本身的属性，它跟导体的长度、横截面积和材料有关，当探究影响导体电阻大小的因素时，应控制其它的因素不变，只改变该因素看电阻如何变化就可以．【解答】（1）在电源电压不变的情况下，AB之间接入的电阻越大，电路中的总电阻越大，电流就越小．灯泡电阻不变的情况下，电流越小，灯泡的实际功率就越小，灯泡就越暗．所以可以根据电流表示数的大小或灯泡的亮暗程度来判断所接入导体电阻的大小．（2）导体的电阻是本身的属性，它跟导体的长度、横截面积和材料有关：当探究导体电阻与长度的关系时，可控制横截面积和材料不变，改变导体的长度，能够完成；当探究导体电阻与横截面积的关系时，可控制长度和材料不变，改变导体的横截面积，能够完成；当探究导体电阻与材料的关系时，可控制长度和横截面积不变，因为只有一个金属丝，所以无法改变材料，不能够完成；故答案为：（1）电流表示数（灯泡亮度）；（2）长度；横截面积．难题1、关于电阻的大小（不考虑温度的影响），下列说法中正确的是（）A．银导线的电阻比铜导线的电阻小B．同种材料制成的导线，长度越长，电阻越大C．同种材料制成的导线，横截面积越大，电阻越小D．同种材料、粗细相同的导线，长度越短，电阻越小【分析】电阻大小与导体的长度、材料、横截面积和温度有关，因此在分析电阻的大小时应使用控制变量法，逐个因素进行比较．【解答】电阻的大小不仅跟导体的材料有关，还跟材料的长度和横截面积大小有关，所以选项A、B、C都不正确．同种材料、粗细相同的导线，长度越短，电阻越小，所以选项D正确．故选D．2、如图所示，长度相同、横截面积不同的铁棒AB和CD连接在一起接入电路中，则下列说法中正确的是（）A．AB段电阻大，电流小B．CD段电阻大，电流大C．AB段电阻大，电流与CD段相等D．CD段电阻大，电流与AB段相等【分析】解答本题应掌握：电阻的大小与长度及横截面积有关，而串联电路中各部分的电流一定相等．【解答】两同种材料组成的导体因长度相等，则电阻与横截面积成反比，截面积越大的导体，其阻值越小，故AB段的电阻较大，CD段电阻较小；因两电阻串联在电路中，则由串联电路的电流规律可知通过两段导体的电流一定相等；故选C．3、光敏电阻的阻值随着光照的强弱而改变．“光强”是表示光的强弱程度的物理量，照射光越强，光强越大，光强符号用E表示，国际单位为坎德拉（cd）．实验测得光敏电阻的阻值R与光强E间的关系如图所示，由图可知（）A．光敏电阻的阻值随光强的增强而变大B．光敏电阻的阻值随光强的增强而变小C．光敏电阻的阻值随光强的增强先变大后变小D．光敏电阻的阻值随光强的增强先变小后变大【分析】由图象可直接得出电阻与光强的关系，由图象可看出，电阻与光强成反比．【解答】这是一个反比例函数图象，由图知电阻与光强成反比，故随光强的增大电阻减小，随光强的减小电阻增大．故选B．4、如图所示，电源电压保持不变，R1为一热敏电阻，其阻值随温度的降低而增大．现往R1上擦一些酒精后，热敏电阻的温度________（升高/降低），电流表的读数________（变大/变小）．【分析】往R1上擦一些酒精后，酒精蒸发，吸收热量，热敏电阻的温度减低．根据欧姆定律，可判断电流表的读数的变化．【解答】解；（1）往R1上擦一些酒精后，酒精蒸发，吸收热量，热敏电阻的温度减低．（2）电源电压保持不变，热敏电阻的阻值随温度的降低而增大，热敏电阻的温度减低，。

（物理）九年级物理电压电阻解题技巧和训练方法及练习题(含答案)含解析一、电压电阻选择题1．在图所示的电路中，电源电压保持不变。

闭合电键S，灯L正常发光，过了一段时间，观察到两电表指针向相反方向偏转。

若电路中只有一处故障，且只发生在电阻R或L上，则下列判断正确的是（）A. 灯L一定断路B. 灯L一定短路C. 灯L一定不亮D. 电阻R可能断路【答案】C【解析】【解答】两电表指针向相反方向偏转，说明一个增大，一个减小；若灯L断路，则电压表示数变大，电流表示数减小；若灯L短路，则电压表示数为0，电流表示数变大；若电阻R断路，则电流表和电压表示数都变为0；综上所述，故障是灯L断路或短路，不管灯L断路或短路，灯都不会发光，C符合题意，ABD不符合题意.故答案为：C.【分析】根据电表的变化情况，可能断或断路，但灯泡都不亮.2．在如图a的电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电阻R1和R2两端的电压分别（）A. 1.2 V 4.8 VB. 6 V 1.2 VC. 1.2 V 6 VD. 4.8 V 1.2 V【答案】 D【解析】【解答】分析电路图是串联电路，V1测量电源电压，V2测量R2的电压，根据串联电路中总电压等于各用电器电压之和的规律，V1的示数要大于V2示数，所以选用0-15V读数，为6V，V2选用0-3V读数，为1.2V，则R1的电压为6V-1.2V-4.8V，D符合题意，ABC不符合题意。

故答案为：D.【分析】根据串联电路中电压规律判断电压表选用的量程，并计算各用电器的电压的大小。

3．如图所示电阻箱的示数为（）A. 260ΩB. 6200ΩC. 620ΩD. 9620Ω【答案】C【解析】【解答】解：电阻箱的示数：0×1000Ω+6×100Ω+2×10Ω+0×1Ω=620Ω．故选C．【分析】电阻箱的读数方法：用△所对的数字乘以下面的倍数，然后把他们相加，就可得出电阻箱的示数．4．下列关于导体电阻的说法中，正确的是（）A. 粗导线的电阻一定比细导线的电阻小B. 导体中没有电流通过，导体就没有电阻C. 一根金属丝被均匀拉长后，它的电阻变大D. 电阻是导体本身的一种性质，任何情况下导体的电阻都不可能为零【答案】 C【解析】【解答】解：A、导体的电阻与导体的材料、长度和横截面积有关，只比较导线的粗细无法确定电阻的大小，A不符合题意；B、电阻是导体对电流的阻碍作用，是导体本身的一种属性；其大小与导体的材料、长度、横截面积、温度有关，而与导体两端的电压、通过的电流无关，B不符合题意；C、金属丝被均匀拉长后，长度变长，横截面积变小，电阻变大，C符合题意；D、电阻是导体的一种属性，其大小除与导体的材料、长度、横截面积有关外，还受温度影响，当温度足够低时，电阻会变为零，成为超导体，D不符合题意。

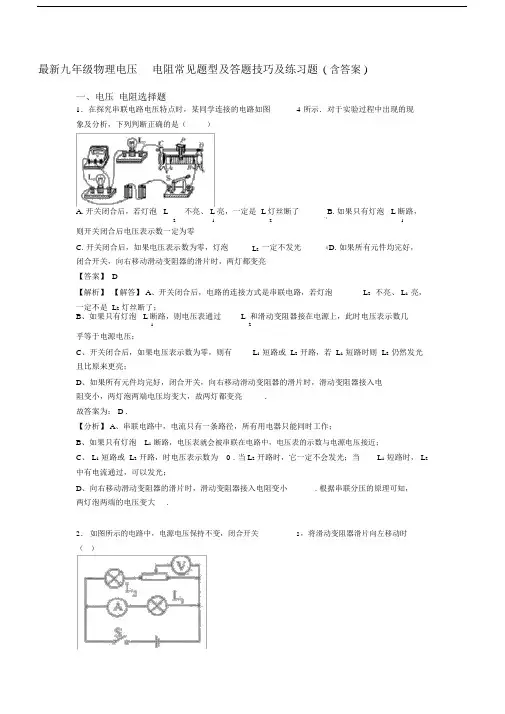

最新九年级物理电压电阻常见题型及答题技巧及练习题( 含答案 )一、电压电阻选择题1．在探究串联电路电压特点时，某同学连接的电路如图 4 所示．对于实验过程中出现的现象及分析，下列判断正确的是（）A. 开关闭合后，若灯泡 L不亮、 L 亮，一定是L 灯丝断了B. 如果只有灯泡 L 断路，2121则开关闭合后电压表示数一定为零C. 开关闭合后，如果电压表示数为零，灯泡L2一定不发光D. 如果所有元件均完好，闭合开关，向右移动滑动变阻器的滑片时，两灯都变亮【答案】 D【解析】【解答】 A、开关闭合后，电路的连接方式是串联电路，若灯泡L2不亮、 L1亮，一定不是 L2灯丝断了；B、如果只有灯泡 L 断路，则电压表通过L 和滑动变阻器接在电源上，此时电压表示数几12乎等于电源电压；C、开关闭合后，如果电压表示数为零，则有L1短路或 L2开路，若 L1短路时则 L2仍然发光且比原来更亮；D、如果所有元件均完好，闭合开关，向右移动滑动变阻器的滑片时，滑动变阻器接入电阻变小，两灯泡两端电压均变大，故两灯都变亮.故答案为： D .【分析】 A、串联电路中，电流只有一条路径，所有用电器只能同时工作；B、如果只有灯泡L1断路，电压表就会被串联在电路中，电压表的示数与电源电压接近；C、 L1短路或 L2开路，时电压表示数为0 . 当 L2开路时，它一定不会发光；当L1短路时， L2中有电流通过，可以发光；D、向右移动滑动变阻器的滑片时，滑动变阻器接入电阻变小. 根据串联分压的原理可知，两灯泡两端的电压变大.2．如图所示的电路中，电源电压保持不变，闭合开关s，将滑动变阻器滑片向左移动时（）A. 灯泡L1亮度不变、L2变亮B电.流表示数不变，电压表示数变大C. 电流表示数变小，电压表示数不变D.电流表、电压表示数均不变【答案】B【解析】【解答】根据电路图判断是并联电路，滑片上连接电压表，所以滑片的移动不能改变电路中的电流或电压，但改变了电压表测量的范围，电压表测量的反应越大，电压表的示数越大， B 符合题意， ACD不符合题意。
