UG曲线的构造

★
3.1 基本曲线
直线
绘制直线的方法有十三种，分别是： 两点之间 通过一个点并且保持水平或竖直的直线 通过一个点并平行于 XC、YC 或 ZC 轴的直线 通过一个点并与 XC 轴成一角度的直线
2015-2-9
通过一个点并平行或垂直于一条直线，或者与现有直线 成一角度的直线 通过一个点并与一条曲线相切或垂直的直线 与一条曲线相切并与另一条曲线相切或垂直的直线
4
2015-2-9
2.1 点
【点】构造器
提供了在三维空间指 定点和创建点对象和位置
的标准形式。【点】构造
器主要用于单独创建点或 者配合其它功能（如创建
直线）。
5
★
2.1 点
捕捉点方法
2015年2月9日星期一
自动判断的点：该选项是最常用的选项，根据光标的 位置自动判断是下列所述的哪种位置点，如端点、中点等。 选择时鼠标右下角会显示相应类型的图标。 光标位置：光标的位置，其实是当前光标所在位置投 影至XC-YC平面内形成的点位置。 现有点：在某个现有点上构造点，或通过选择某个现 有点指定一个新点的位置。
端点：在现有的直线、圆弧、二次曲线以及其他曲线 的端点指定一个位置。
控制点：在几何对象的控制点指定一个位置。
交点：在两条曲线的交点或一条曲线和一个曲面或平 面的交点处指定一个位置。
6
★
2.1 点
捕捉点方法
2015-2-9
圆弧中心 /椭圆中心 /球心：圆弧、圆、椭圆的圆心和球的 球心。 圆弧/椭圆上的角度：在沿着圆弧或椭圆的成一定角度的地 方指定一个位置。 象限点：在一个圆弧或一个椭圆的四分点指定一个位置。 点在曲线/边上：在选择的曲线上指定一个位置，并且可以 通过设置U向参数来更改点在曲线上的位置。 面上的点：在选择的曲面上指定一个位置，并且可以通过 设置U向参数和V向参数来更改点在曲面上的位置。 两点之间：在两点之间指定一个位置。

第二章 曲線功能建構※曲線 ( Curve )曲線，乃是構圖者構建物體之點、線，於二維平面上最基礎建構作圖工具。

其中之繪圖指令包含點設定，線段與圓弧線之繪製，倒斜角，繪製橢圓，矩形體，多邊形，螺旋線之繪製，並且包含線段上等分點之設定，曲線投影於曲面上等多種投影功能。

當轉換圖檔後所產生之破碎曲線，亦提供曲線之橋接，曲面上之線段補正與平移，物件邊線之析出與基準面之製作，等等基本繪圖指令。

其曲線功能如下：1. 基本曲線 ( Basic Curves )： 其內容包括直線、圓弧、圓、倒圓角等，對話框如下：直線 ( Line ) 圓弧( Arc ) 圓 ( Circle ) 倒圓角 ( Fillet ) 修剪 ( Trim )編修曲線參數 ( Edit Curve Parameters )(1) 直線( Line )：可繪製經由任意兩點連成一直線，或直接繪製任意空間線段。

其線段產生方式如下：【兩點劃單一線段】【通過一點畫一水平，垂直，Z軸線】當選點模式是智慧型( infer ) 時，兩點之角度不大於鎖住角度( Snap Angle ) 時，則會自動成水平或垂直線，如下圖。

若要畫平行於X，Y，Z軸線時，將平行於( Parallel to ) XC，YC，ZC打開即可強迫各軸方向。

【通過一點與某一參考線垂直，平行或夾一角度】若需一角度，在Angle欄位輸入所需角度後按Tab鍵即可。

【角平分線、平行等分線】【補正線段】若要使用補正線段功能，必須先將連續模式功能先關閉。

【通過一點與圓弧相切或垂直、畫一線切兩圓弧曲線】【通過一點做一線段與某一曲線相切或垂直】【做一線段與一曲線相切且與一線段成一角度】【通過一點做一線段與某一曲面垂直】【輸入X、Y、Z值、長度、角度、補正值】：長度：角度：補正值Ext：Tra_Curve_Line-1.prt，Tra_Curve_Line-2.prt。

(2) 圓弧曲線( Arc )：經由任意三點可產生二維圓弧曲線或空間之圓弧曲線。

输入角度值，然后按 TAB 键。 l 按下 MB2 或 Lock Mode 铵钮，锁
定当前模式。 l 移动鼠标在绘图区域选择一点或
图9
创建圆弧的有两中基本方法： 1) Start, End, Point on Arc：定义圆弧
的起始点、终点和圆弧上的某一点 创建圆弧。 2) Center, Start, End：定义圆弧的中心 点、起始点和终点创建圆弧。 创建圆弧的几种常用方法： 1) 过三点或过两点作相切于另一对
1 [xxjy] amoy_hakka@

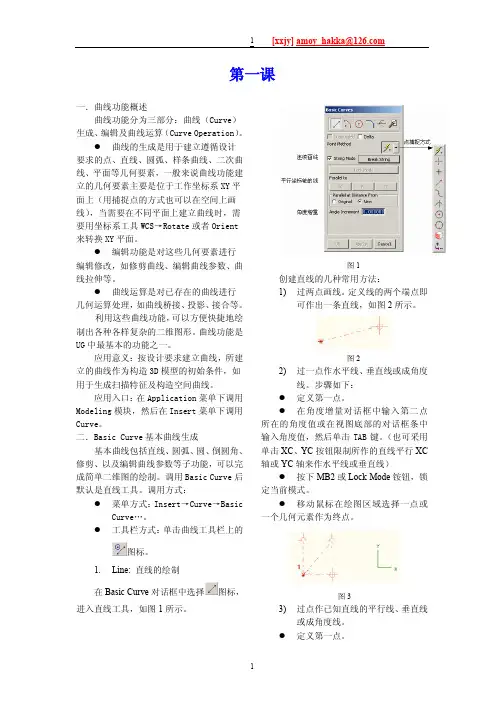

第一课
一．曲线功能概述 曲线功能分为三部分：曲线（Curve）
生成、编辑及曲线运算（Curve Operation）。 l 曲线的生成是用于建立遵循设计
要求的点、直线、圆弧、样条曲线、二次曲 线、平面等几何要素，一般来说曲线功能建 立的几何要素主要是位于工作坐标系 XY 平 面上（用捕捉点的方式也可以在空间上画 线），当需要在不同平面上建立曲线时，需 要用坐标系工具 WCS→Rotate 或者 Orient 来转换 XY 平面。
l 编辑功能是对这些几何要素进行 编辑修改，如修剪曲线、编辑曲线参数、曲 线拉伸等。
l 曲线运算是对已存在的曲线进行 几何运算处理，如曲线桥接、投影、接合等。
利用这些曲线功能，可以方便快捷地绘 制出各种各样复杂的二维图形。曲线功能是 UG 中最基本的功能之一。
应用意义：按设计要求建立曲线，所建 立的曲线作为构造 3D 模型的初始条件，如 用于生成扫描特征及构造空间曲线。
第二课
上期讲解的 Basic Curve 是构建二维截 面线的重要工具，除此以外，常用的曲线工 具还有 Spline（样条线）、Point(点)、Point Set （点集）、Curve Chamfer（线倒角）、Offset Curv（e 曲线偏置）、Bridge curv（e 桥接曲线）、 Join（连接曲线）、Project（投影）、Combined Projection（组合投影）、Intersection Curve （相交线）、Section Curve（截面线）、Extract Curve（析出线）、Offset in Face（面内偏置 线）、Plane（平面）。由于篇幅的限制，本文 只能就最常用的曲线功能作一介绍。

28
2017/12/30
UG NX10.0
4.5 派生曲线
中 4.5.1偏置曲线 文 单击【曲线】工具条中的【偏置曲线】按钮 或选择菜单【插入】 版 基 |【派生曲线】|【偏置】命令，系统弹出如图所示的【偏置曲线】对 础 话框，从而进入曲线偏移操作功能，用于生成原曲线的偏移曲线，当 教 前对话框状态下需要用户选取偏移曲线。 程
4.5.7镜像曲线
单击【曲线】工具条 中的【镜像曲线】按钮或 者选择菜单【插入】|【派 生曲线】|【镜像曲线】命 令，系统弹出如图所示的 【镜像曲线】对话框。选 取需要镜像的曲线，然后 选取镜像平面，最后单击 【确定】或“应用】按钮 即可。
35
2017/12/30
UG NX10.0 中 文 版 基 础 教 程
4.1.9样条
选择菜单【插入】|【曲线】|【样条】命 令，系统弹出如图所示的【样条】对话框。
12
2017/12/30
UG NX10.0 中 文 版 基 础 教 程
4.1.10螺旋线
单击【曲线】工具条上的【螺旋线】按钮 ，或 选择【插入】|【曲线】|【螺旋线】命令，系统弹 出如图所示的【螺旋线】对话框。
19
2017/12/30
UG NX10.0 中 文 版 基 础 教 程
2.修剪角
单击【编辑曲线】工具条中的【修剪拐角】按 钮 ，系统弹出如图所示的【修剪拐角】对话框并 提示选取要修剪的拐角。在绘图区移动鼠标，在 球半径之内选取交点。
20
2017/12/30
UG NX10.0 中 文 版 基 础 教 程
9
2017/12/30
UG NX10.0 中 文 版 基 础 教 程
4.1.7多边形
单击【曲线】工具 条中的【多边形】按 钮或选择菜单【插入 】|【曲线】|【多边形 】命令，系统弹出如 图所示的【多边形】 对话框。
