UG中规律曲线的画法

在UG NX中创建正弦规律曲线，你可以使用“表达式”功能来定义你的参数方程。

以下是一个基本的步骤说明：
1. 打开软件：启动UG NX软件。

2. 进入建模模式：按Ctrl+M键进入建模模式。

3. 打开表达式工具：按Ctrl+E键进入表达式输入界面。

4. 定义参数变量：
- 输入t=1作为时间或角度变量。

- 可以根据需要修改t的初始值和范围。

5. 定义坐标轴变量：
- 输入xt=50*t表示x轴方向的距离，其中50是乘法因子，可以根据实际需求调整。

- 输入yt=10*sin(t*360)表示y轴方向的距离，这里的10是振幅，也可以调整；t*360将角度从弧度转换为度数。

6. 定义z轴变量：
- 如果需要在三维空间中创建曲线，可以输入z=0或其他值。

7. 绘制规律曲线：

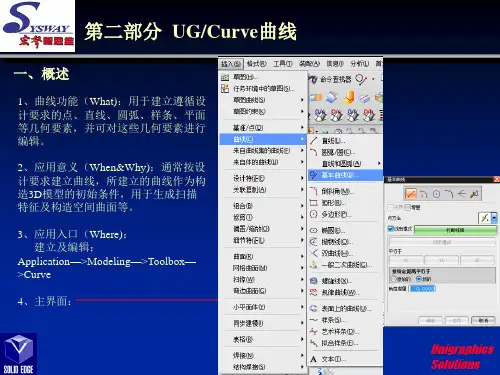

- 在建模环境下找到并点击“规律曲线”工具。

- 选择“F(X)”选项，并根据上述定义的表达式填写x、y、z坐标的表达式。

- 确定相应的起始点和结束点（或者步长）来定义曲线的范围。

- 点击“确定”按钮生成曲线。

8. 查看与编辑：
- 生成曲线后，可以通过切换视图来查看不同视角下的曲线。

- 如有需要，可以继续编辑曲线的属性，如颜色、线型等。

120种UG表达式曲线画法（阿基米德螺旋线、数学方程式）在UG中利用【规律曲线】|【根据方程】绘制各种方程曲线：1、极坐标（或柱坐标r,θ,z）与直角坐标系(x,y,z)的转换关系：x=r*cos(θ)；y=r*sin(θ)；z=z2、球坐标系(r,θ,φ)与直角坐标系(x,y,z)的转换关系：x=rsinθcosφ；y=rsin θsinφ；z=rcosθ在UG表达式中输入的theta=θ；phi=φ；r=rho【注：所有UG表达式中，必须先在名称栏输入t，公式栏输入0，类型为恒定的，即无单位。

t是UG自带的系统变量，其取值为0~1之间的连续数】1.直线直线的数学方程为y-y0=tan(θ)*(x-x0)，若直线经过点（10,20），倾角θ为30°，长度L为40，即UG表达式为：theta=30L=40xt=10+L*cos(theta)*tyt=20+L*sin(theta)*tzt=0效果如图1 2.圆和圆弧圆的数学方程为(x-x0)^2+(y-y0)^2=r^2，若圆心坐标为（50,40），半径r为30，即UG表达式为：r=30theta=t*360xt=50+r*cos(theta)yt=40+r*sin(theta)zt=0效果如图23.椭圆和椭圆弧椭圆的数学方程为(x-x0)^2/a^2+(y-y0)^2/b^2=1，若椭圆中心坐标为（50,40），长半轴a为30（在X轴上），短半轴b为20，即UG表达式为：a=30b=20theta=t*360xt=50+a*cos(theta)yt=40+b*sin(theta)zt=0效果如图34.双曲线双曲线的数学方程为x2/a2-y2/b2=1，若中心坐标为（0,0），实长半轴a为4（在x轴上），虚半轴b为3，y的取值范围为-5~+5内的一段，即UG表达式为：a=4b=3yt=10*t-5xt=a/b*sqrt(b^2+yt^2)或xt=-a/b*sqrt(b^2+yt^2)zt=0做出一半后进行镜像复制，效果如图45.抛物线抛物线I的数学方程为y2=2px，若抛物线的顶点为（30,20）焦点到准线的距离p=8，y的取值范围为-25~+25，即UG表达式为：p=8yt=50*t-25+20xt=(yt-20)^2/(2*p)+30zt=0效果如图5-1抛物线II数学参数方程：x=2pt2，y=2pt（其中t为参数）。

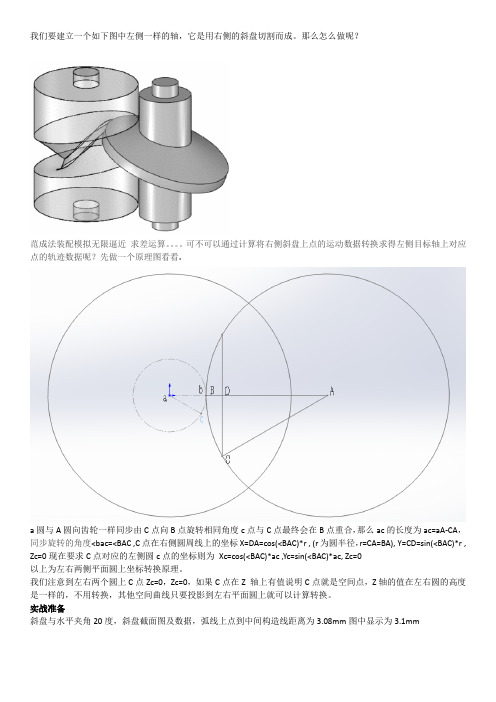

我们要建立一个如下图中左侧一样的轴，它是用右侧的斜盘切割而成。

那么怎么做呢？范成法装配模拟无限逼近求差运算。

可不可以通过计算将右侧斜盘上点的运动数据转换求得左侧目标轴上对应点的轨迹数据呢？先做一个原理图看看.a圆与A圆向齿轮一样同步由C点向B点旋转相同角度c点与C点最终会在B点重合，那么ac的长度为ac=aA-CA，同步旋转的角度<bac=<BAC ,C点在右侧圆周线上的坐标X=DA=cos(<BAC)*r , (r为圆半径，r=CA=BA), Y=CD=sin(<BAC)*r , Zc=0现在要求C点对应的左侧圆c点的坐标则为Xc=cos(<BAC)*ac ,Yc=sin(<BAC)*ac, Zc=0以上为左右两侧平面圆上坐标转换原理。

我们注意到左右两个圆上C点Zc=0，Zc=0，如果C点在Z 轴上有值说明C点就是空间点，Z轴的值在左右圆的高度是一样的，不用转换，其他空间曲线只要投影到左右平面圆上就可以计算转换。

实战准备斜盘与水平夹角20度，斜盘截面图及数据，弧线上点到中间构造线距离为3.08mm图中显示为3.1mm旋转后的斜盘模型如下斜盘与被切轴之间的关系左边构造线部分是要求得的被切轴，被切轴与斜盘轴之间的轴心距aA=65mm，被切轴的半径r=50mm左侧被切轴数据如下：他被右侧斜盘切出5条规律曲线，下面我们就想法求出这些曲线。

求基本曲线如下图，y1他是右侧斜盘中间构造线旋转在左侧y4轴上切过形成的曲线。

左轴a右轴A，两轴间距aA=65mm 斜盘Y1与水平y3圆夹角20度，即<BAD=20Y4圆球逆时针与y1圆球顺时针同步旋转，求右边线段CE旋转到BD位置时，C点在y4圆球上形成的曲线。

y4圆球是由360度向180度方向旋转，y1圆球角<BAC是由180度向360度方向旋转。

但<BAC≠<DAE，<DAE的角度根据<BAC求出，因y4与y3同步且旋转方向相反所以<DAE=<eag 。

《探寻ug规律曲线：三项式曲线表达式》一、引言在工程设计和制造领域中，ug软件是一款功能强大的计算机辅助设计（CAD）和计算机辅助制造（CAM）软件，被广泛应用于各种行业。

在ug软件中，ug规律曲线是一种非常重要的数学曲线，它可以通过三项式曲线表达式进行描述。

在本文中，我们将深入探讨ug规律曲线的特点、应用以及三项式曲线表达式的原理和实际应用。

二、ug规律曲线的特点和应用1. ug规律曲线的特点ug规律曲线是一种特殊的曲线形状，具有以下特点：（在文章中多次提及ug规律曲线）（1）曲线平滑度高，能够准确描述复杂的曲线形状；（2）具有良好的数学特性，可以被数学公式准确描述和表达；（3）在CAD/CAM软件中具有广泛的应用，能够帮助工程师和设计师进行精确的曲线绘制和制造。

2. ug规律曲线的应用ug规律曲线在工程设计和制造中有着广泛的应用，例如：（在文章中多次提及ug规律曲线）（1）汽车外观设计和零部件制造；（2）航空航天器件的曲面设计和加工；（3）家电产品的曲线美学设计和生产制造。

三、三项式曲线表达式的原理和实际应用1. 三项式曲线表达式的原理三项式曲线是描述ug规律曲线的数学表达式，它具有以下形式：（在文章中多次提及三项式曲线表达式）y = ax^2 + bx + c其中，a、b、c为常数，x为自变量，y为因变量。

通过调整a、b、c 的数值，可以得到不同形状的曲线，从而准确描述ug规律曲线的特征。

2. 三项式曲线表达式的实际应用三项式曲线表达式在工程设计和制造中有着重要的应用价值，例如：（在文章中多次提及三项式曲线表达式）（1）通过调整三项式曲线的系数，可以精确描述复杂曲线形状，满足工程设计的需求；（2）在CAD/CAM软件中，三项式曲线表达式可以被高效地计算和绘制，提高工程设计和制造的效率；（3）工程师和设计师可以通过调整三项式曲线表达式的参数，实现对曲线形状的精确控制和调整。

四、个人观点和理解个人认为，ug规律曲线作为一种重要的数学曲线，具有着广泛的应用前景和研究价值。

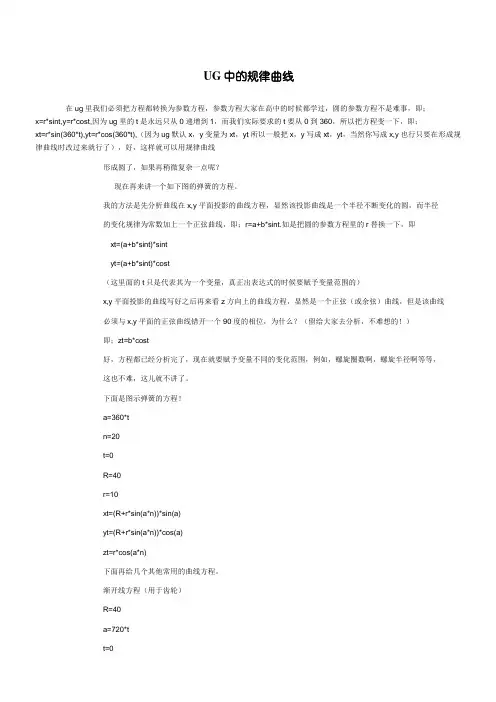

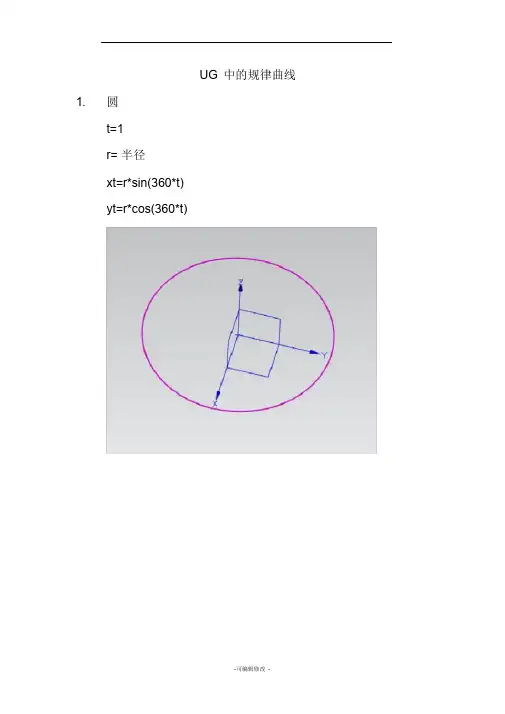

UG 中的规律曲线1. 圆t=1r= 半径xt=r*sin(360*t)yt=r*cos(360*t)2. 空间弹簧a=360*tn=20 圈数t=0R=40 中心圆的半径h=10 半径xt=(R+h*sin(a*n))*sin(a)yt=(R+h*sin(a*n))*cos(a)zt=h*cos(a*n)3. 渐开线方程R=40 起点到原点的直线距离a=720*tt=0xt=R*(cos(a)+a*sin(a))yt=R*(sin(a)-a*cos(a))4. 椭圆t=0a=1 x 方向椭圆半径b=1.5 y 方向椭圆半径r=1 放大倍数xt=a*r*sin(360*t)yt=b*r*cos(360*t)5. 若正弦曲线一个周期X 方向长度为50，振幅为10，即UG 表达式为：theta=t*360xt=50*tyt=10*sin(theta)zt=06. 余弦曲线若余弦曲线一个周期X 方向长度为50，振幅为10，即UG 表达式为：a=t*360xt=50*tyt=10*cos(a)zt=07. 螺旋线若圆柱螺旋线半径r 为20，螺距p 为10，圈数n 为5，即UG 表达式为：r=20p=10n=5a=t*360xt=r*cos(a*n)yt=r*sin(a*n)zt=p*n*t8. 星形线【四尖瓣线】星形线的数学方程：x=r*cos 3θ；y=r*sin 3θ。

【由n+1 尖瓣线通式：x=r(n*cos θ+cos(n* θ))；y=r(n*sin θ-sin(n*θ))当n=3 时的情况。

三角函数公式：sin3θ＝3sinθ－4sin3θ；cos3θ＝4cos3θ－3cosθ】若r=20 ，即UG 表达式为：r=20a=t*360xt=r*(cos(a))^3yt=r*(sin(a))^3zt=09. 抛物线Xt=t Yt=t^2Zt=010. 双曲余弦曲线双曲余弦曲线方程：x=6*t-3 ，y=(exp(x)+exp(0-x))/2 。
