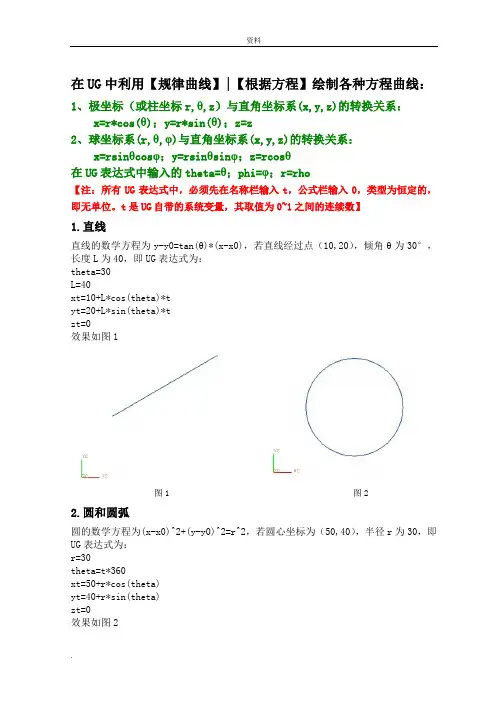

在UG中利用【规律曲线】|【根据方程】绘制各种方程曲线：1、极坐标（或柱坐标r,θ,z）与直角坐标系(x,y,z)的转换关系：x=r*cos(θ)；y=r*sin(θ)；z=z2、球坐标系(r,θ,φ)与直角坐标系(x,y,z)的转换关系：x=rsinθcosφ；y=rsinθsinφ；z=rcosθ在UG表达式中输入的theta=θ；phi=φ；r=rho【注：所有UG表达式中，必须先在名称栏输入t，公式栏输入0，类型为恒定的，即无单位。
t是UG自带的系统变量，其取值为0~1之间的连续数】1.直线直线的数学方程为y-y0=tan(θ)*(x-x0)，若直线经过点（10,20），倾角θ为30°，长度L为40，即UG表达式为：theta=30L=40xt=10+L*cos(theta)*tyt=20+L*sin(theta)*tzt=0效果如图1图1 图22.圆和圆弧圆的数学方程为(x-x0)^2+(y-y0)^2=r^2，若圆心坐标为（50,40），半径r为30，即UG表达式为：r=30theta=t*360xt=50+r*cos(theta)yt=40+r*sin(theta)zt=0效果如图23.椭圆和椭圆弧椭圆的数学方程为(x-x0)^2/a^2+(y-y0)^2/b^2=1，若椭圆中心坐标为（50,40），长半轴a为30（在X轴上），短半轴b为20，即UG表达式为：a=30b=20theta=t*360xt=50+a*cos(theta)yt=40+b*sin(theta)zt=0效果如图3图3 图44.双曲线双曲线的数学方程为x2/a2-y2/b2=1，若中心坐标为（0,0），实长半轴a为4（在x轴上），虚半轴b为3，y的取值范围为-5~+5内的一段，即UG表达式为：a=4b=3yt=10*t-5xt=a/b*sqrt(b^2+yt^2)或xt=-a/b*sqrt(b^2+yt^2)zt=0做出一半后进行镜像复制，效果如图45.抛物线抛物线I的数学方程为y2=2px，若抛物线的顶点为（30,20）焦点到准线的距离p=8，y的取值范围为-25~+25，即UG表达式为：p=8yt=50*t-25+20xt=(yt-20)^2/(2*p)+30zt=0效果如图5-1抛物线II数学参数方程：x=2pt2，y=2pt（其中t为参数）。
在UG中利用【规律曲线】|【根据方程】绘制各种方程曲线：1、极坐标（或柱坐标r,θ,z）与直角坐标系(x,y,z)的转换关系：x=r*cos(θ)；y=r*sin(θ)；z=z2、球坐标系(r,θ,φ)与直角坐标系(x,y,z)的转换关系：x=rsinθcosφ；y=rsinθsinφ；z=rcosθ在UG表达式中输入的theta=θ；phi=φ；r=rho【注：所有UG表达式中，必须先在名称栏输入t，公式栏输入0，类型为恒定的，即无单位。
t是UG自带的系统变量，其取值为0~1之间的连续数】1.直线直线的数学方程为y-y0=tan(θ)*(x-x0)，若直线经过点（10,20），倾角θ为30°，长度L为40，即UG表达式为：theta=30L=40xt=10+L*cos(theta)*tyt=20+L*sin(theta)*tzt=0效果如图1图1 图22.圆和圆弧圆的数学方程为(x-x0)^2+(y-y0)^2=r^2，若圆心坐标为（50,40），半径r为30，即UG表达式为：r=30theta=t*360xt=50+r*cos(theta)yt=40+r*sin(theta)zt=0效果如图23.椭圆和椭圆弧椭圆的数学方程为(x-x0)^2/a^2+(y-y0)^2/b^2=1，若椭圆中心坐标为（50,40），长半轴a为30（在X轴上），短半轴b为20，即UG表达式为：a=30b=20theta=t*360xt=50+a*cos(theta)yt=40+b*sin(theta)zt=0效果如图3图3 图44.双曲线双曲线的数学方程为x2/a2-y2/b2=1，若中心坐标为（0,0），实长半轴a为4（在x轴上），虚半轴b为3，y的取值范围为-5~+5内的一段，即UG表达式为：a=4b=3yt=10*t-5xt=a/b*sqrt(b^2+yt^2)或xt=-a/b*sqrt(b^2+yt^2)zt=0做出一半后进行镜像复制，效果如图45.抛物线抛物线I的数学方程为y2=2px，若抛物线的顶点为（30,20）焦点到准线的距离p=8，y的取值范围为-25~+25，即UG表达式为：p=8yt=50*t-25+20xt=(yt-20)^2/(2*p)+30zt=0效果如图5-1抛物线II数学参数方程：x=2pt2，y=2pt（其中t为参数）。
120种UG表达式曲线画法（阿基米德螺旋线、数学方程式）在UG中利用【规律曲线】|【根据方程】绘制各种方程曲线：1、极坐标（或柱坐标r,θ,z）与直角坐标系(x,y,z)的转换关系：x=r*cos(θ)；y=r*sin(θ)；z=z2、球坐标系(r,θ,φ)与直角坐标系(x,y,z)的转换关系：x=rsinθcosφ；y=rsin θsinφ；z=rcosθ在UG表达式中输入的theta=θ；phi=φ；r=rho【注：所有UG表达式中，必须先在名称栏输入t，公式栏输入0，类型为恒定的，即无单位。
t是UG自带的系统变量，其取值为0~1之间的连续数】1.直线直线的数学方程为y-y0=tan(θ)*(x-x0)，若直线经过点（10,20），倾角θ为30°，长度L为40，即UG表达式为：theta=30L=40xt=10+L*cos(theta)*tyt=20+L*sin(theta)*tzt=0效果如图1 2.圆和圆弧圆的数学方程为(x-x0)^2+(y-y0)^2=r^2，若圆心坐标为（50,40），半径r为30，即UG表达式为：r=30theta=t*360xt=50+r*cos(theta)yt=40+r*sin(theta)zt=0效果如图23.椭圆和椭圆弧椭圆的数学方程为(x-x0)^2/a^2+(y-y0)^2/b^2=1，若椭圆中心坐标为（50,40），长半轴a为30（在X轴上），短半轴b为20，即UG表达式为：a=30b=20theta=t*360xt=50+a*cos(theta)yt=40+b*sin(theta)zt=0效果如图34.双曲线双曲线的数学方程为x2/a2-y2/b2=1，若中心坐标为（0,0），实长半轴a为4（在x轴上），虚半轴b为3，y的取值范围为-5~+5内的一段，即UG表达式为：a=4b=3yt=10*t-5xt=a/b*sqrt(b^2+yt^2)或xt=-a/b*sqrt(b^2+yt^2)zt=0做出一半后进行镜像复制，效果如图45.抛物线抛物线I的数学方程为y2=2px，若抛物线的顶点为（30,20）焦点到准线的距离p=8，y的取值范围为-25~+25，即UG表达式为：p=8yt=50*t-25+20xt=(yt-20)^2/(2*p)+30zt=0效果如图5-1抛物线II数学参数方程：x=2pt2，y=2pt（其中t为参数）。
UG中的规律曲线1．圆t=1r=半径xt=r*sin(360*t)yt=r*cos(360*t)2、空间弹簧a=360*tn=20 圈数t=0R=40 中心圆的半径h=10 半径xt=(R+h*sin(a*n))*sin(a)yt=(R+h*sin(a*n))*cos(a) zt=h*cos(a*n)3、渐开线方程R=40 起点到原点的直线距离 a=720*tt=0xt=R*(cos(a)+a*sin(a))yt=R*(sin(a)-a*cos(a))4、椭圆t=0a=1 x方向椭圆半径b=1、5 y方向椭圆半径r=1 放大倍数xt=a*r*sin(360*t)yt=b*r*cos(360*t)5、若正弦曲线一个周期X方向长度为50,振幅为10,即UG 表达式为:theta=t*360xt=50*tyt=10*sin(theta)zt=06、余弦曲线若余弦曲线一个周期X方向长度为50,振幅为10,即UG表达式为:a=t*360xt=50*tyt=10*cos(a)zt=07、螺旋线若圆柱螺旋线半径r为20,螺距p为10,圈数n为5,即UG表达式为:r=20p=10n=5a=t*360xt=r*cos(a*n)yt=r*sin(a*n)zt=p*n*t8、星形线【四尖瓣线】星形线的数学方程:x=r*cos3θ;y=r*sin3θ。
【由n+1尖瓣线通式:x=r(n*cosθ+cos(n*θ));y=r(n*sinθ-sin(n*θ))当n=3时的情况。
三角函数公式:sin3θ＝3sinθ－4sin3θ;cos3θ＝4cos3θ－3cosθ】若r=20,即UG表达式为:r=20a=t*360xt=r*(cos(a))^3yt=r*(sin(a))^3zt=09、抛物线Xt=tYt=t^2Zt=010、双曲余弦曲线双曲余弦曲线方程:x=6*t-3,y=(exp(x)+exp(0-x))/2。
即UG 表达式为:xt=t*6-3yt=(exp(xt)+exp(-xt))/2zt=011、双曲正切曲线双曲正切曲线方程:x=6*t-3,y=(exp(x)-exp(0-x))/(exp(x)+exp(0-x))。

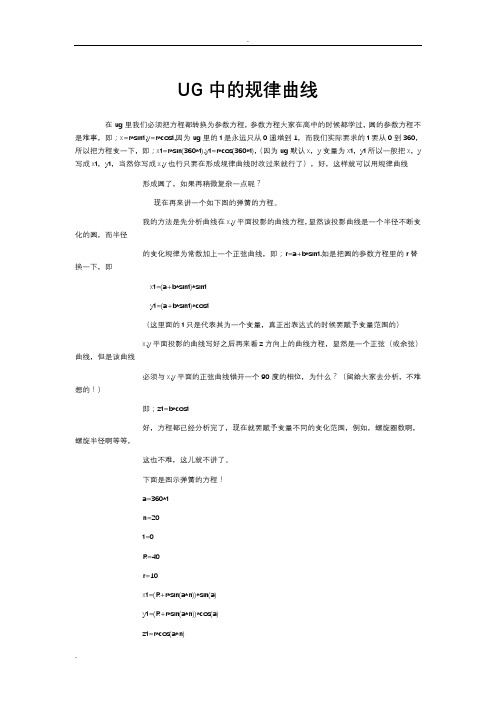

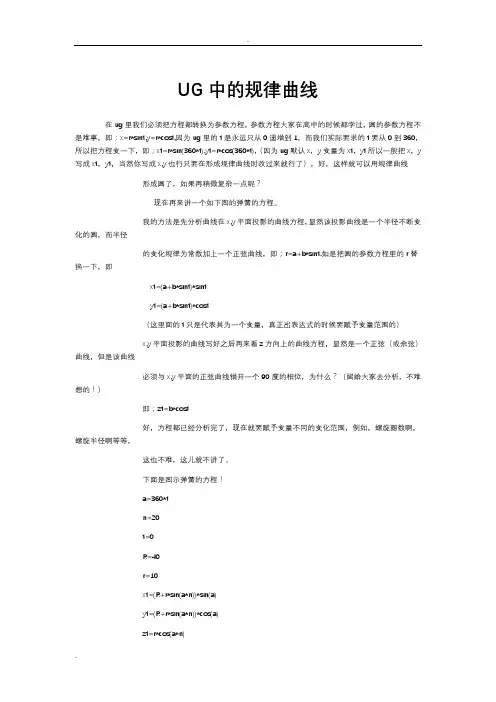

UG中的规律曲线在ug里我们必须把方程都转换为参数方程，参数方程大家在高中的时候都学过，圆的参数方程不是难事，即；x=r*sint,y=r*cost,因为ug里的t是永远只从0递增到1，而我们实际要求的t要从0到360，所以把方程变一下，即；xt=r*sin(360*t),yt=r*cos(360*t),（因为ug默认x，y变量为xt，yt所以一般把x，y写成xt，yt，当然你写成x,y也行只要在形成规律曲线时改过来就行了），好，这样就可以用规律曲线形成圆了，如果再稍微复杂一点呢？现在再来讲一个如下图的弹簧的方程。
我的方法是先分析曲线在x,y平面投影的曲线方程，显然该投影曲线是一个半径不断变化的圆，而半径的变化规律为常数加上一个正弦曲线，即；r=a+b*sint.如是把圆的参数方程里的r替换一下，即xt=(a+b*sint)*sintyt=(a+b*sint)*cost（这里面的t只是代表其为一个变量，真正出表达式的时候要赋予变量范围的）x,y平面投影的曲线写好之后再来看z方向上的曲线方程，显然是一个正弦（或余弦）曲线，但是该曲线必须与x,y平面的正弦曲线错开一个90度的相位，为什么？（留给大家去分析，不难想的！）即；zt=b*cost好，方程都已经分析完了，现在就要赋予变量不同的变化范围，例如，螺旋圈数啊，螺旋半径啊等等，这也不难，这儿就不讲了。
下面是图示弹簧的方程！a=360*tn=20t=0R=40r=10xt=(R+r*sin(a*n))*sin(a)yt=(R+r*sin(a*n))*cos(a)zt=r*cos(a*n)下面再给几个其他常用的曲线方程。
渐开线方程（用于齿轮）R=40a=720*tt=0xt=R*(cos(a)+a*sin(a))yt=R*(sin(a)-a*cos(a))阿基米德螺线（等进螺线）（用于凸轮）a=360*tt=0xt=a*sin(a)yt=a*cos(a)UF_MODL_dissect_exp_string()功能：将表达式的名称与数值分离，并得到表达式的标识；UF_MODL_ask_exp()功能：根据表达式的名称查找表达式是否存在，并取的表达式的全名；UF_MODL_delete_exp()功能：删除表达式；UF_MODL_eval_exp()功能：计算表达式的数值；.UF_MODL_edit_exp()功能：更新表达式的数值，需与UF_MODL_update()合用；UF_MODL_rename_exp()功能：重命名表达式；UF_MODL_ask_exps_of_feature()功能：获取特征的所有表达式标识；UF_MODL_ask_exps_of_part()功能：获取part的所有表达式标识；UF_MODL_ask_exp_tag_string()功能：根据表达式的标识获取表达式的字符串；UG曲线方程大全--------------------------------------------------------------------------------该文章讲述了UG曲线方程大全.²表示有N种方法；¯表示用UG3.0可以实现。
UG方程式曲线及表达式作者：登科设计在UG中利用【规律曲线】|【根据方程】绘制各种方程曲线：1、极坐标（或柱坐标r,θ,z）与直角坐标系(x,y,z)的转换关系：x=r*cos(θ)；y=r*sin(θ)；z=z2、球坐标系(r,θ,φ)与直角坐标系(x,y,z)的转换关系：x=rsinθcosφ；y=rsinθsinφ；z=rcosθ在UG表达式中输入的theta=θ；phi=φ；r=rho【注：所有UG表达式中，必须先在名称栏输入t，公式栏输入0，类型为恒定的，即无单位。
t是UG自带的系统变量，其取值为0~1之间的连续数】1.直线直线的数学方程为y-y0=tan(θ)*(x-x0)，若直线经过点（10,20），倾角θ为30°，长度L为40，即UG表达式为：theta=30L=40xt=10+L*cos(theta)*tyt=20+L*sin(theta)*tzt=0效果如图1图1 图22.圆和圆弧圆的数学方程为(x-x0)^2+(y-y0)^2=r^2，若圆心坐标为（50,40），半径r为30，即UG 表达式为：r=30theta=t*360xt=50+r*cos(theta)yt=40+r*sin(theta)zt=0效果如图23.椭圆和椭圆弧椭圆的数学方程为(x-x0)^2/a^2+(y-y0)^2/b^2=1，若椭圆中心坐标为（50,40），长半轴a为30（在X轴上），短半轴b为20，即UG表达式为：a=30b=20theta=t*360xt=50+a*cos(theta)yt=40+b*sin(theta)zt=0效果如图3图3 图44.双曲线双曲线的数学方程为x2/a2-y2/b2=1，若中心坐标为（0,0），实长半轴a为4（在x轴上），虚半轴b为3，y的取值范围为-5~+5内的一段，即UG表达式为：a=4b=3yt=10*t-5xt=a/b*sqrt(b^2+yt^2)或xt=-a/b*sqrt(b^2+yt^2)zt=0做出一半后进行镜像复制，效果如图45.抛物线抛物线I的数学方程为y2=2px，若抛物线的顶点为（30,20）焦点到准线的距离p=8，y的取值范围为-25~+25，即UG表达式为：p=8yt=50*t-25+20xt=(yt-20)^2/(2*p)+30zt=0效果如图5-1抛物线II数学参数方程：x=2pt2，y=2pt（其中t为参数）。
最全的U G方程曲线及详细表达式(总49页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除在UG中利用【规律曲线】|【根据方程】绘制各种方程曲线：1、极坐标（或柱坐标r,θ,z）与直角坐标系(x,y,z)的转换关系：x=r*cos(θ)；y=r*sin(θ)；z=z2、球坐标系(r,θ,φ)与直角坐标系(x,y,z)的转换关系：x=rsinθcosφ；y=rsinθsinφ；z=rcosθ在UG表达式中输入的theta=θ；phi=φ；r=rho【注：所有UG表达式中，必须先在名称栏输入t，公式栏输入0，类型为恒定的，即无单位。
t是UG自带的系统变量，其取值为0~1之间的连续数】1.直线直线的数学方程为y-y0=tan(θ)*(x-x0)，若直线经过点（10,20），倾角θ为30°，长度L为40，即UG表达式为：theta=30L=40xt=10+L*cos(theta)*tyt=20+L*sin(theta)*tzt=0效果如图1图1 图22.圆和圆弧圆的数学方程为(x-x0)^2+(y-y0)^2=r^2，若圆心坐标为（50,40），半径r为30，即UG表达式为：r=30theta=t*360xt=50+r*cos(theta)yt=40+r*sin(theta)zt=0效果如图23.椭圆和椭圆弧椭圆的数学方程为(x-x0)^2/a^2+(y-y0)^2/b^2=1，若椭圆中心坐标为（50,40），长半轴a为30（在X轴上），短半轴b为20，即UG表达式为：a=30b=20theta=t*360xt=50+a*cos(theta)yt=40+b*sin(theta)zt=0效果如图3图3 图44.双曲线双曲线的数学方程为x2/a2-y2/b2=1，若中心坐标为（0,0），实长半轴a为4（在x 轴上），虚半轴b为3，y的取值范围为-5~+5内的一段，即UG表达式为：a=4b=3yt=10*t-5xt=a/b*sqrt(b^2+yt^2)或xt=-a/b*sqrt(b^2+yt^2)zt=0做出一半后进行镜像复制，效果如图45.抛物线抛物线I的数学方程为y2=2px，若抛物线的顶点为（30,20）焦点到准线的距离p=8，y的取值范围为-25~+25，即UG表达式为：p=8yt=50*t-25+20xt=(yt-20)^2/(2*p)+30zt=0效果如图5-1抛物线II数学参数方程：x=2pt2，y=2pt（其中t为参数）。
在UG中利用【规律曲线】|【根据方程】绘制各种方程曲线：1、极坐标（或柱坐标r,θ,z）与直角坐标系(x,y,z)的转换关系：x=r*cos(θ)；y=r*sin(θ)；z=z2、球坐标系(r,θ,φ)与直角坐标系(x,y,z)的转换关系：x=rsinθcosφ；y=rsinθsinφ；z=rcosθ在UG表达式中输入的theta=θ；phi=φ；r=rho【注：所有UG表达式中，必须先在名称栏输入t，公式栏输入0，类型为恒定的，即无单位。
t是UG自带的系统变量，其取值为0~1之间的连续数】1.直线直线的数学方程为y-y0=tan(θ)*(x-x0)，若直线经过点（10,20），倾角θ为30°，长度L为40，即UG表达式为：theta=30L=40xt=10+L*cos(theta)*tyt=20+L*sin(theta)*tzt=0效果如图1图1 图22.圆和圆弧圆的数学方程为(x-x0)^2+(y-y0)^2=r^2，若圆心坐标为（50,40），半径r为30，即UG 表达式为：r=30theta=t*360xt=50+r*cos(theta)yt=40+r*sin(theta)zt=0效果如图23.椭圆和椭圆弧椭圆的数学方程为(x-x0)^2/a^2+(y-y0)^2/b^2=1，若椭圆中心坐标为（50,40），长半轴a为30（在X轴上），短半轴b为20，即UG表达式为：a=30b=20theta=t*360xt=50+a*cos(theta)yt=40+b*sin(theta)zt=0效果如图3图3 图44.双曲线双曲线的数学方程为x2/a2-y2/b2=1，若中心坐标为（0,0），实长半轴a为4（在x轴上），虚半轴b为3，y的取值范围为-5~+5内的一段，即UG表达式为：a=4b=3yt=10*t-5xt=a/b*sqrt(b^2+yt^2)或xt=-a/b*sqrt(b^2+yt^2)zt=0做出一半后进行镜像复制，效果如图45.抛物线抛物线I的数学方程为y2=2px，若抛物线的顶点为（30,20）焦点到准线的距离p=8，y的取值范围为-25~+25，即UG表达式为：p=8yt=50*t-25+20xt=(yt-20)^2/(2*p)+30zt=0效果如图5-1抛物线II数学参数方程：x=2pt2，y=2pt（其中t为参数）。
在UG中利用【规律曲线】|【根据方程】绘制各种方程曲线：1、极坐标（或柱坐标r,θ,z）与直角坐标系(x,y,z)的转换关系：x=r*cos(θ)；y=r*sin(θ)；z=z2、球坐标系(r,θ,φ)与直角坐标系(x,y,z)的转换关系：x=rsinθcosφ；y=rsinθsinφ；z=rcosθ在UG表达式中输入的theta=θ；phi=φ；r=rho【注：所有UG表达式中，必须先在名称栏输入t，公式栏输入0，类型为恒定的，即无单位。
t是UG自带的系统变量，其取值为0~1之间的连续数】1.直线直线的数学方程为y-y0=tan(θ)*(x-x0)，若直线经过点（10,20），倾角θ为30°，长度L为40，即UG表达式为：theta=30L=40xt=10+L*cos(theta)*tyt=20+L*sin(theta)*tzt=0效果如图1图1 图22.圆和圆弧圆的数学方程为(x-x0)^2+(y-y0)^2=r^2，若圆心坐标为（50,40），半径r为30，即UG 表达式为：r=30theta=t*360xt=50+r*cos(theta)yt=40+r*sin(theta)zt=0效果如图23.椭圆和椭圆弧椭圆的数学方程为(x-x0)^2/a^2+(y-y0)^2/b^2=1，若椭圆中心坐标为（50,40），长半轴a 为30（在X轴上），短半轴b为20，即UG表达式为：a=30b=20theta=t*360xt=50+a*cos(theta)yt=40+b*sin(theta)zt=0效果如图3图3 图44.双曲线双曲线的数学方程为x2/a2-y2/b2=1，若中心坐标为（0,0），实长半轴a为4（在x轴上），虚半轴b为3，y的取值范围为-5~+5内的一段，即UG表达式为：a=4b=3yt=10*t-5xt=a/b*sqrt(b^2+yt^2)或xt=-a/b*sqrt(b^2+yt^2)zt=0做出一半后进行镜像复制，效果如图45.抛物线抛物线I的数学方程为y2=2px，若抛物线的顶点为（30,20）焦点到准线的距离p=8，y的取值范围为-25~+25，即UG表达式为：p=8yt=50*t-25+20xt=(yt-20)^2/(2*p)+30zt=0效果如图5-1抛物线II数学参数方程：x=2pt2，y=2pt（其中t为参数）。
U G中的规律曲线在ug里我们必须把方程都转换为参数方程，参数方程大家在高中的时候都学过，圆的参数方程不是难事，即；x=r*sint,y=r*cost,因为ug里的t是永远只从0递增到1，而我们实际要求的t要从0到360，所以把方程变一下，即；xt=r*sin(360*t),yt=r*cos(360*t),（因为ug默认x，y变量为xt，yt所以一般把x，y写成xt，yt，当然你写成x,y也行只要在形成规律曲线时改过来就行了），好，这样就可以用规律曲线形成圆了，如果再稍微复杂一点呢？现在再来讲一个如下图的弹簧的方程。
我的方法是先分析曲线在x,y平面投影的曲线方程，显然该投影曲线是一个半径不断变化的圆，而半径的变化规律为常数加上一个正弦曲线，即；r=a+b*sint.如是把圆的参数方程里的r替换一下，即xt=(a+b*sint)*sintyt=(a+b*sint)*cost（这里面的t只是代表其为一个变量，真正出表达式的时候要赋予变量范围的）x,y平面投影的曲线写好之后再来看z方向上的曲线方程，显然是一个正弦（或余弦）曲线，但是该曲线必须与x,y平面的正弦曲线错开一个90度的相位，为什么？（留给大家去分析，不难想的！）即；zt=b*cost好，方程都已经分析完了，现在就要赋予变量不同的变化范围，例如，螺旋圈数啊，螺旋半径啊等等，这也不难，这儿就不讲了。
下面是图示弹簧的方程！a=360*tn=20t=0R=40r=10xt=(R+r*sin(a*n))*sin(a)yt=(R+r*sin(a*n))*cos(a)zt=r*cos(a*n)下面再给几个其他常用的曲线方程。
渐开线方程（用于齿轮）R=40a=720*tt=0xt=R*(cos(a)+a*sin(a))yt=R*(sin(a)-a*cos(a))阿基米德螺线（等进螺线）（用于凸轮）a=360*tt=0xt=a*sin(a)yt=a*cos(a)UF_MODL_dissect_exp_string()功能：将表达式的名称与数值分离，并得到表达式的标识；UF_MODL_ask_exp()功能：根据表达式的名称查找表达式是否存在，并取的表达式的全名；UF_MODL_delete_exp()功能：删除表达式；UF_MODL_eval_exp()功能：计算表达式的数值；.UF_MODL_edit_exp()功能：更新表达式的数值，需与UF_MODL_update()合用；UF_MODL_rename_exp()功能：重命名表达式；UF_MODL_ask_exps_of_feature()功能：获取特征的所有表达式标识；UF_MODL_ask_exps_of_part()功能：获取part的所有表达式标识；UF_MODL_ask_exp_tag_string()功能：根据表达式的标识获取表达式的字符串；UG曲线方程大全--------------------------------------------------------------------------------该文章讲述了UG曲线方程大全.2表示有N种方法；ˉ表示用UG3.0可以实现。
ˉ双外摆线b=2.5l=2.5t=1xt=3*b*cos(t*360)+l*cos(3*t*360)yt=3*b*sin(t*360)+l*sin(3*t*360)ˉ星形线a=5t=1xt=a*(cos(360*t))^3yt=a*(sin(360*t))^3叶形线a=10t=1xt=3*a*t/(1+(t^3))yt=3*a*(t^2)/(1+(t^3))ˉ螺纹线t=1xt=4*cos(t*(5*360))yt=4*sin(t*(5*360))zt=6*t蛇形线2t=1xt=2*cos(t*360*3)*tyt=2*sin(t*360*3)*tzt=(sqrt(sqrt(sqrt(t))))^3*52t=1theta=t*360*3zt=sqrt(t)*72t=1rho=360*sqrt(t)*2theta=t*25phi=360*t*4ˉ双余弦线t=1xt=-(9.5*6.5)+t*(9.5*6.5*2)yt=cos(t*360*6.5)*(6.35/2)-(6.35/2) zt=cos(t*360*8)*5ˉ对数线t=1xt=10*tyt=log(10*t+0.0001)抛物线t=1xt=(4*t)yt=(3*t)+(5*t^2)ˉ勾形线t=1xt=(5*(cos(t*360))^3)*tyt=(5*(sin(t*360))^3)*tˉ次声波t=1xt=t*5yt=cos(t*360*8)*t正弦波t=1xt=5*t*tyt=sin(t*8*360)*0.5pitch_diameter=10pressure_angle=20r=(pitch_diameter/2)*cos(pressure_angle)t=1xt=r*cos(90*t*t)+r*(90*t*t)*(pi/180)*sin(90*t*t)yt=r*sin(90*t*t)-r*(90*t*t)*(pi/180)*cos(90*t*t)普通外摆线r=10t=1xt=t*(2*pi*r)-sin(t*360)*ryt=r-cos(t*360)*rˉ小飞机t=1xt=cos(t*360)+cos(3*t*360)yt=sin(t*360)+sin(5*t*360)ˉ弯月t=1xt=cos(t*360)+cos(2*t*360)yt=sin(t*360)*2+sin(t*360)*2ˉ五角形线t=1xt=2+(10-6)*cos(360*4*t)+10*cos((10/6-1)*(360*4*t)) yt=2+(10-6)*sin(360*4*t)-6*sin((10/6-1)*(360*4*t)) ˉt=1xt=2+(10-6)*cos(360*4*t)+10*cos((10/6-1)*(360*4*t)) yt=2+(10-6)*sin(360*4*t)-10*sin((10/6-1)*(360*4*t)) ˉt=1xt=2+(10-2)*cos(360*4*t)+10*cos((10/6-1)*(360*4*t)) yt=2+(10-2)*sin(360*4*t)-10*sin((10/6-1)*(360*4*t))xt=0.5+(10-6)*cos(360*5*t)+10*cos((6/10-1)*(360*5*t))yt=0.5+(10-6)*sin(360*5*t)-10*sin((6/10-1)*(360*5*t))热带鱼a=5t=1xt=(a*(cos(t*360*3))^4)*tyt=(a*(sin(t*360*3))^4)*t双蝴蝶线t=1theta=t*360+90r=cos(360*t*5)*3+0.5zt=cos(360*t*3)*3t=1theta=t*360+18r=cos(360*t*5)*0.75+3.5UG曲线方程大全(2)文章来源：不详作者：佚名-------------------------------------------------------------------------------- 该文章讲述了UG曲线方程大全(2).zt=cos(t*360*5)*0.4t=1theta=t*360-54r=cos(360*t*5)*0.5+2.5zt=cos(t*360*5+90)*0.5心电图t=1r=sin(t*360*2)+0.2theta=10+t*(6*360)zt=t*3ˉ燕尾剪t=1xt=3*cos(t*360*4)yt=3*sin(t*360*3)zt=tt=1r=t*2theta=10+t*(12*360)zt=t*3碟形线t=1r=10+10*sin(6*t*360)zt=2*sin(6*360*t)花篮t=1r=5zt=(sin(3.5*(t*720)-90))+2小兔兔t=1theta=t*360-90r=cos(360*(t/(1+t^(6.5*t)))*6*t)*3.5+5 红十字t=1r=cos(360*t*4)*0.5+1theta=t*360+90心形线t=1r=10*(1+cos(t*360))t=1theta=t*360*4r=1+cos(t*360*5)t=1theta=t*360*5r=8+5*sin(t*360*5*5)*t太阳花t=1theta=-t*360+180r=cos(360*t/(1+t^8)*7)*3+6 t=1theta=t*360r=cos(360*t*20)*0.5*t+1t=1theta=t*360*2r=cos(360*t*30)*0.5*t+2*t t=1theta=t*360*5r=cos(360*t*20)*0.5*t+1手掌t=1theta=t*360+180r=cos(360*t^3*6)*2+5t=1theta=t*360*4r=(cos(360*t*16)*0.5*t+1)*t 天蚕丝t=1theta=t*3600r=(cos(360*t*20)*0.5*t+1)*t 人民币t=1theta=-t*360+180r=cos(360*(t/(1+t^6))*6)*3+5 t=1rho=360*t*10theta=360*t*20phi=360*t*5球面螺旋线t=1rho=4theta=t*180phi=t*360*12蝴蝶线t=1rho=8*ttheta=360*t*4phi=360*t*8t=1rho=3*ttheta=360*t*5phi=360*t*2.5t=1rho=8*ttheta=360*t*4phi=360*t*4。
